低压流体输送用镀锌焊接钢管GB/T 3091-2001前言本标准非等效采用ISO 559：1991《下水道用碳素钢钢管》。
本标准在合并GB／T 3091—1993《低压流体输送用镀锌焊接钢管》、GB／T 3092—1993《低压流体输送用焊接钢管》和GB／T14980—1994《低压流体输送用大直径电焊钢管》等三项标准的基础上，增加了直缝埋弧焊钢管内容(主要由广州番禺珠江钢管有限公司提出)。
本标准与ISO 559：1991在外径系列、外径和壁厚的允许偏差等技术内容上存在差异。
本标准此次修订时以下主要技术内容进行了修改：——修改了外径和壁厚系列，扩大了外径的范围；——修改了通常长度范围，取消了电阻焊对接钢管；——修改了理论重量公式的系数；——增加了新的牌号；——修改了原GB／T 14980—1994 标准中的协议条款焊缝内毛刺的剩余高度；对埋弧焊钢管的焊缝余高和错边也做了相应规定。
——取消了原GB／T3092—1993标准中的炉焊制造方法，增加了直缝埋弧焊制造工艺。
自本标准实施之日起，代替GB／T3091—1993《低压流体输送用镀锌焊接钢管》、GB／T3092—1993《低压流体输送用焊接钢管》和GB／T14980—1994《低压流体输送用大直径电焊钢管》。
本标准的附录A和附录B 都是标准的附录。
本标准由国家冶金工业局提出。
本标准由全国钢标准化技术委员会归口。
本标准起草单位：凌钢集团锦西钢管有限责任公司、广州番禺珠江钢管有限公司、上海钢管股份有限公司、山西太钢集团临汾钢铁有限公司焊管厂。
本标准主要起草人：齐惠娟、王龙、佟连勋、李军强、赵善元、蔡亚平、刘文亮。
1 范围本标准规定了低压流体输送用直缝焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于水、污水、燃气、空气、采暖蒸汽等低压流体输送用和其他结构用的直缝焊接钢管。
本标准对电阻焊钢管和埋弧焊钢管的不同要求分别做了标注，未标注的同时适用于电阻焊钢管和埋弧焊钢管。

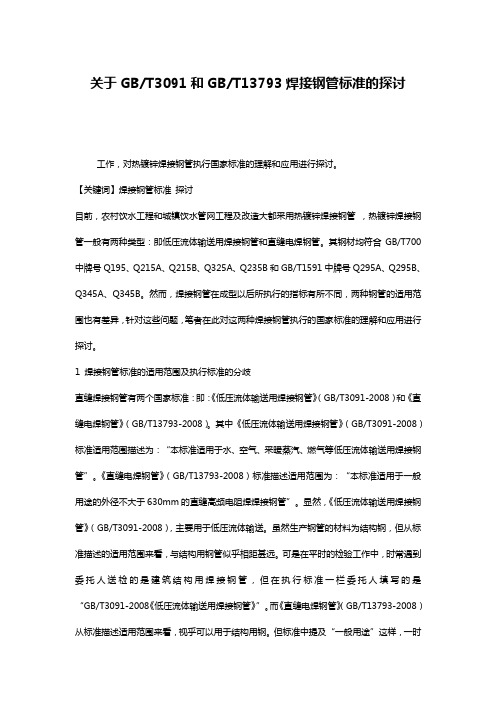

关于GB/T3091和GB/T13793焊接钢管标准的探讨工作，对热镀锌焊接钢管执行国家标准的理解和应用进行探讨。
【关键词】焊接钢管标准探讨目前，农村饮水工程和城镇饮水管网工程及改造大都采用热镀锌焊接钢管，热镀锌焊接钢管一般有两种类型：即低压流体输送用焊接钢管和直缝电焊钢管。
其钢材均符合GB/T700中牌号Q195、Q215A、Q215B、Q325A、Q235B和GB/T1591中牌号Q295A、Q295B、Q345A、Q345B。
然而，焊接钢管在成型以后所执行的指标有所不同，两种钢管的适用范围也有差异，针对这些问题，笔者在此对这两种焊接钢管执行的国家标准的理解和应用进行探讨。
1 焊接钢管标准的适用范围及执行标准的分歧直缝焊接钢管有两个国家标准：即：《低压流体输送用焊接钢管》（GB/T3091-2008）和《直缝电焊钢管》（GB/T13793-2008）。
其中《低压流体输送用焊接钢管》（GB/T3091-2008）标准适用范围描述为：“本标准适用于水、空气、采暖蒸汽、燃气等低压流体输送用焊接钢管”。
《直缝电焊钢管》（GB/T13793-2008）标准描述适用范围为：“本标准适用于一般用途的外径不大于630mm的直缝高频电阻焊焊接钢管”。
显然，《低压流体输送用焊接钢管》（GB/T3091-2008），主要用于低压流体输送。
虽然生产钢管的材料为结构钢，但从标准描述的适用范围来看，与结构用钢管似乎相距甚远。
可是在平时的检验工作中，时常遇到委托人送检的是建筑结构用焊接钢管，但在执行标准一栏委托人填写的是“GB/T3091-2008《低压流体输送用焊接钢管》”。
而《直缝电焊钢管》（GB/T13793-2008）从标准描述适用范围来看，视乎可以用于结构用钢。
但标准中提及“一般用途”这样，一时无法判定能否用于建筑钢结构，很容易产生歧义。
在实际应用中，有些饮水工程也选用《直缝电焊钢管》。
2 外径和壁厚尺寸的比较及应用《低压流体输送用焊接钢管》和《直缝电焊钢管》两种钢管的外径和壁厚都执行GB/T21835的规定。
G B T低压流体输送用焊接钢管公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]低压流体输送用镀锌焊接钢管GB/T 3091-2001前言本标准非等效采用ISO 559：1991《下水道用碳素钢钢管》。
本标准在合并GB／T 3091—1993《低压流体输送用镀锌焊接钢管》、GB／T 3092—1993《低压流体输送用焊接钢管》和GB／T14980—1994《低压流体输送用大直径电焊钢管》等三项标准的基础上，增加了直缝埋弧焊钢管内容(主要由广州番禺珠江钢管有限公司提出)。
本标准与ISO 559：1991在外径系列、外径和壁厚的允许偏差等技术内容上存在差异。
本标准此次修订时以下主要技术内容进行了修改：——修改了外径和壁厚系列，扩大了外径的范围；——修改了通常长度范围，取消了电阻焊对接钢管；——修改了理论重量公式的系数；——增加了新的牌号；——修改了原GB／T 14980—1994 标准中的协议条款焊缝内毛刺的剩余高度；对埋弧焊钢管的焊缝余高和错边也做了相应规定。
——取消了原GB／T3092—1993标准中的炉焊制造方法，增加了直缝埋弧焊制造工艺。
自本标准实施之日起，代替GB／T3091—1993《低压流体输送用镀锌焊接钢管》、GB／T3092—1993《低压流体输送用焊接钢管》和GB／T14980—1994《低压流体输送用大直径电焊钢管》。
本标准的附录A和附录B都是标准的附录。
本标准由国家冶金工业局提出。
本标准由全国钢标准化技术委员会归口。
本标准起草单位：凌钢集团锦西钢管有限责任公司、广州番禺珠江钢管有限公司、上海钢管股份有限公司、山西太钢集团临汾钢铁有限公司焊管厂。
本标准主要起草人：齐惠娟、王龙、佟连勋、李军强、赵善元、蔡亚平、刘文亮。
1 范围本标准规定了低压流体输送用直缝焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于水、污水、燃气、空气、采暖蒸汽等低压流体输送用和其他结构用的直缝焊接钢管。
低压流体输送用镀锌焊接钢管GB/T 3091-2001前言本标准非等效采用ISO 559：1991《下水道用碳素钢钢管》。
本标准在合并GB／T 3091—1993《低压流体输送用镀锌焊接钢管》、GB／T 3092—1993《低压流体输送用焊接钢管》和GB／T14980—1994《低压流体输送用大直径电焊钢管》等三项标准的基础上，增加了直缝埋弧焊钢管内容(主要由广州番禺珠江钢管有限公司提出)。
本标准与ISO 559：1991在外径系列、外径和壁厚的允许偏差等技术内容上存在差异。
本标准此次修订时以下主要技术内容进行了修改：——修改了外径和壁厚系列，扩大了外径的范围；——修改了通常长度范围，取消了电阻焊对接钢管；——修改了理论重量公式的系数；——增加了新的牌号；——修改了原GB／T 14980—1994 标准中的协议条款焊缝内毛刺的剩余高度；对埋弧焊钢管的焊缝余高和错边也做了相应规定。
——取消了原GB／T3092—1993标准中的炉焊制造方法，增加了直缝埋弧焊制造工艺。
自本标准实施之日起，代替GB／T3091—1993《低压流体输送用镀锌焊接钢管》、GB／T3092—1993《低压流体输送用焊接钢管》和GB／T14980—1994《低压流体输送用大直径电焊钢管》。
本标准的附录A和附录B都是标准的附录。
本标准由国家冶金工业局提出。
本标准由全国钢标准化技术委员会归口。
本标准起草单位：凌钢集团锦西钢管有限责任公司、广州番禺珠江钢管有限公司、上海钢管股份有限公司、山西太钢集团临汾钢铁有限公司焊管厂。
本标准主要起草人：齐惠娟、王龙、佟连勋、李军强、赵善元、蔡亚平、刘文亮。
1 范围本标准规定了低压流体输送用直缝焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于水、污水、燃气、空气、采暖蒸汽等低压流体输送用和其他结构用的直缝焊接钢管。
本标准对电阻焊钢管和埋弧焊钢管的不同要求分别做了标注，未标注的同时适用于电阻焊钢管和埋弧焊钢管。
低压流体输送用镀锌焊接钢管
欧阳学文
镀锌钢管的定尺长度应在通常长度范围内，其长度允许偏差为mm。
4.2.3 倍尺长度
镀锌钢管的倍尺长度应在通常长度范围内，其全长允许偏差为mm。
每个倍尺应留5～10mm的切口余量。
4.3 弯曲度
镀锌钢管应具有使用性的直度，或由供需双方协议规定弯曲度的指标。
4.4 端头形状
镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于0.5mm。
4.5 交货重量
镀锌钢管以实际重量交货。
也可按理论重量次货。
镀锌钢管的每米重量（钢的密度为7.85kg/dm3）按下式计算：
W=C〔0.024 66(D—S）S〕
式中：W——镀锌钢管的每米重量，kg/m；
C——镀锌钢管比黑管增加的重量系数，见表2；
D——黑管的外径，mm；
S——黑管的壁厚，mm。
4.6 标记举例
公称口径为40mm的镀锌钢管：
不带螺纹的普通镀锌炉焊钢管
锌炉管光—40—GB/T 3091—93
带锥形螺纹的加厚镀锌电焊钢管。
GB-T-3091-93-低压流体输送用镀锌焊接钢管1低压流体输送用镀锌焊接钢管标准名称低压流体输送用镀锌焊接钢管标准类型中华人民共和国国家标准标准号GB/T 3091—93 代替GB 3091—82标准发布单位国家技术监督局1993-02-17批准实施日期1993-10-01实施标准正文1 主题内容与适用范围本标准规定了低压流体输送用镀锌焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体或其他用途的热浸镀锌焊接（焊或电焊）钢管。
2 引用标准GB 244 金属管弯曲试验方法GB 2102 钢管验收、包装、标志及质量证电书的一般规定GB 3092 低压流体输送用焊接钢管YB 230 可锻铸铁管接头YB 238 钢制管接头YB 822 圆锥状管螺纹3 分类3.1 钢管按壁厚分为普通镀锌钢管和加厚镀锌钢管。
3.2 钢管按管端形式分为不带螺纹镀锌钢管和带螺纹镀锌钢管。
4 尺寸、外形及重量4.1 外径和壁厚钢管在镀锌前（以下简称黑管）的外径和壁厚尺寸及其允许偏差应符合表1的规定。
切口余量。
4.3 弯曲度镀锌钢管应具有使用性的直度，或由供需双方协议规定弯曲度的指标。
4.4 端头形状镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于0.5mm。
4.5 交货重量镀锌钢管以实际重量交货。
也可按理论重量次货。
镀锌钢管的每米重量（钢的密度为7.85kg/dm3）按下式计算：W=C〔0.024 66(D—S）S〕式中：W——镀锌钢管的每米重量，kg/m；C——镀锌钢管比黑管增加的重量系数，见表2；D——黑管的外径，mm；S——黑管的壁厚，mm。
4.6 标记举例公称口径为40mm的镀锌钢管：不带螺纹的普通镀锌炉焊钢管锌炉管光—40—GB/T 3091—93带锥形螺纹的加厚镀锌电焊钢管锌电管锥厚—40—GB/T 3091—93表2公称口径外径镀锌钢管比黑管增加的重量系数C mm in mm 普通钢管加厚钢管6 8 10 15 20 25 32 40 50 1/81/43/81/23/4111/411/210.013.517.021.326.833.542.348.01.0641.0561.0561.0471.0461.0391.0391.0361.0591.0461.0461.0391.0391.0321.0321.03065 80 100 125 150221/2345660.075.588.5114.0140.0165.01.0361.0341.0321.0321.0281.0281.0281.0281.0271.0261.0231.0235 技术要求5.1 牌号和化学成分镀锌钢管用钢的牌号和化学成分应符合GB 3092所规定的黑管用钢的牌号和化学成分。
