切管机安全操作规程切管机是常用于管道加工的设备，但如果操作不当，可能会引发安全事故。

为了保障操作者的安全，特制定以下《切管机安全操作规程》。

前置准备1. 确认可用范围在操作切管机前，需要确认该机型适用的管材尺寸、壁厚等参数是否符合要求。

若管材不在机器的可切割范围内，则需要停止操作。

2. 检查切割刃检查切割刃的状况，确保切割刃未被钝化或者是损坏。

3. 判断当前状况在切割操作中，需要根据管线的状况和实测情况，对管线进行定位，并做出合理的决策。

定位的自如，可以更快速地解决问题。

操作规程1. 穿戴个人防护用品在操作切管机时，必须穿戴好相应的个人防护装备，包括耳塞、防护眼镜、防撞安全帽等。

2. 操作前将切管机加固在操作切管机时，可以通过将其固定于水平平面上，固定其防滑底座或使用跟夹等措施来增加稳定性，防止乱晃。

3. 调整压力，避免过度使用在操作时需要根据管线材料粗细来调节切割刃部分的压力。

如果压力过大，可能会导致切割刃损坏或者是卡住机器，无法正常操作。

过度使用切管机可能会影响普通工作人员的物理健康与生命安全。

4. 操作前确保切割刃不在金属材料上开启操作前需要确保切割刃不在管道上，因为在管道内部的情况中有可能导致爆炸。

5. 操作前确认材料的准确位置在操作切管机时，需要先确认好管线的位置，最好可以将切割刀封到管道内部，尽量不留空隙。

6. 注意力集中，避免分心在操作切管机时，必须全神贯注，不得分心，避免操作失误。

7. 切断后须等管材停止在切断管线后，需要等到管材完全停止才能继续操作，避免误触管道引发安全事故。

操作注意事项1. 远离可燃物在使用切管机的过程中，需要远离可燃物，以免引发火灾。

2. 使用专用的插头和插座为了保障电气安全，需要使用专用的插头和插座，避免连接不当或短路。

3. 不得随便拆卸切割刃在操作切管机时，如果切割刃无法正常工作，需要由专业技师进行维修或更换，并在诊断问题前需要切断切割机的电源。

4. 操作前通风在操作时需要打开机房内的通风设备，保障室内空气流通，避免因有害气体积聚导致氧气不足等危险情况。

等离子切割机工作原理等离子切割机是一种常用的金属切割设备，它利用等离子体的高温和高能量来实现金属的切割。

下面将详细介绍等离子切割机的工作原理。

1. 等离子体的生成等离子切割机通过电弧放电的方式产生等离子体。

首先，将气体（通常是氮气、氧气或空气）引入切割机的放电室中，形成一个高压环境。

然后，在放电室的两个电极之间施加高电压，使气体分子发生电离，产生电子和正离子。

这些电子和正离子之间的相互碰撞会释放出大量的能量，形成高温等离子体。

2. 等离子体的切割作用等离子体具有高温和高能量的特点，可以将金属材料加热至熔点甚至更高温度，使其熔化或气化。

等离子切割机利用这种高温等离子体的作用，将金属材料进行切割。

具体而言，等离子切割机通过喷射等离子体束流，将高温等离子体直接对准待切割的金属材料。

等离子体束流中的高温等离子体与金属材料发生强烈的相互作用，使金属材料迅速加热并熔化。

同时，等离子体束流中的气体还可以将熔化的金属材料吹散，实现切割。

3. 切割控制系统等离子切割机通常配备有切割控制系统，用于控制切割过程中的各个参数，以实现精确的切割。

切割控制系统通常包括以下几个方面的功能：- 气体控制：控制切割过程中喷射的气体类型、流量和压力，以确保等离子体的稳定性和切割效果。

- 电弧控制：控制电弧放电的电压和电流，以确保等离子体的生成和稳定。

- 运动控制：控制切割机床的运动轨迹和速度，以实现精确的切割路径和切割速度。

- 自动化控制：一些高级的等离子切割机还配备有自动化控制系统，可以实现自动调整切割参数、自动识别切割轮廓等功能。

4. 应用领域等离子切割机广泛应用于金属切割领域，特别是对于不易切割的材料，如不锈钢、铝合金、钛合金等，其切割效果更为显著。

等离子切割机在制造业、建筑业、汽车制造业等领域都有重要的应用。

例如，在制造业中，等离子切割机可以用于切割金属板材、管材等，制作各种零部件和构件；在建筑业中，等离子切割机可以用于切割钢结构、钢板等，实现精确的切割和拼接；在汽车制造业中，等离子切割机可以用于切割汽车车身零部件、底盘结构等。

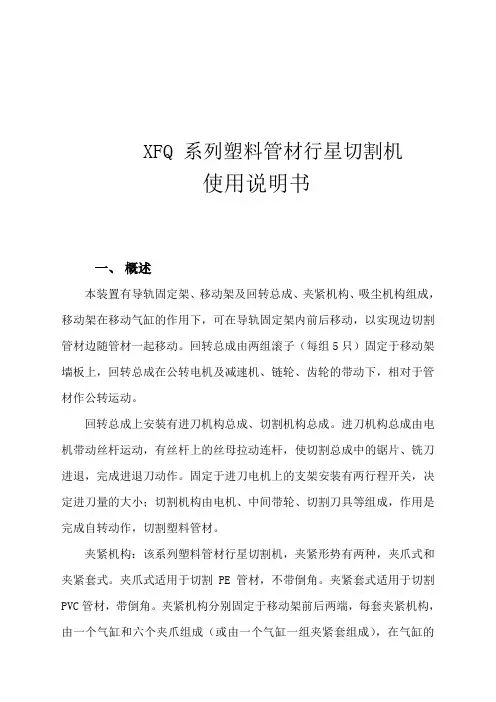

XFQ 系列塑料管材行星切割机使用说明书一、概述本装置有导轨固定架、移动架及回转总成、夹紧机构、吸尘机构组成，移动架在移动气缸的作用下，可在导轨固定架内前后移动，以实现边切割管材边随管材一起移动。

回转总成由两组滚子（每组5只）固定于移动架墙板上，回转总成在公转电机及减速机、链轮、齿轮的带动下，相对于管材作公转运动。

回转总成上安装有进刀机构总成、切割机构总成。

进刀机构总成由电机带动丝杆运动，有丝杆上的丝母拉动连杆，使切割总成中的锯片、铣刀进退，完成进退刀动作。

固定于进刀电机上的支架安装有两行程开关，决定进刀量的大小；切割机构由电机、中间带轮、切割刀具等组成，作用是完成自转动作，切割塑料管材。

夹紧机构：该系列塑料管材行星切割机，夹紧形势有两种，夹爪式和夹紧套式。

夹爪式适用于切割PE管材，不带倒角。

夹紧套式适用于切割PVC管材，带倒角。

夹紧机构分别固定于移动架前后两端，每套夹紧机构，由一个气缸和六个夹爪组成（或由一个气缸一组夹紧套组成），在气缸的作用下，六个夹爪（或一组夹紧套）同时抱紧管材，保证移动架速度与管材生产速度同步。

切割机的动作过程循环通过PLC自动控制完成。

当切割信号传给本装置时，夹紧气缸在电磁阀作用下动作，六个夹爪（或夹紧套）抱紧管材，由于本装置导柱上的挡圈限位已将管材的中心调整好，因此六个夹爪（或夹紧套）夹紧的管材中心不变，这时整个移动架在移动气缸及管材的推动下与管材等速向前移动，回转总成中的进刀机构与自转机构同时启动，切割机构到达设定位置后停止运动，这时公转电机启动，启动公转电机经摆线针轮减速后，由链轮将动力传给小齿轮，小齿轮带动大齿轮，使回转总成作公转运动，切割过程结束后，公转电机停止，推刀至设定位置。

自转电机停止，加紧机构松开，回程气缸拖动移动架，回到起始位置，准备下一个循环。

公转时间可根据管径大小通过电盘内的时间继电器和面板上的调速控制器表任意设定。

整个切割动作，可按“手动”与“自动”两种状态实现。

切管机作业指导书一、概述切管机是一种用于切割金属管材的设备，广泛应用于建造、创造业等领域。

本作业指导书旨在提供切管机的正确操作方法和安全注意事项，以确保作业人员的安全和设备的正常运行。

二、操作前准备1. 确保切管机处于稳定的工作台上，无明显的损坏或者松动。

2. 检查电源线是否完好，并插入接地插座。

3. 检查切割刀片是否安装正确，且刀片锋利无损。

4. 确保工作区域干净整洁，没有杂物或者障碍物。

三、操作步骤1. 打开切管机的电源开关，确保电源指示灯亮起。

2. 将待切管材放置在切管机的工作台上，并调整夹紧装置确保管材稳固。

3. 根据需要，调整切割刀片的位置和切割角度。

4. 按下切割按钮，启动切管机。

注意观察切割过程，确保切割刀片顺利进入管材并完成切割。

5. 切割完成后，松开夹紧装置，取出切割好的管材。

四、安全注意事项1. 在操作切管机之前，必须戴上适当的个人防护装备，如安全眼镜、耳塞、手套等。

2. 在操作切管机时，不得戴长发、长袖衣物或者饰品，以免被夹紧装置或者切割刀片缠绕。

3. 切割过程中，不得将手指或者其他身体部位挨近切割区域，以免发生意外伤害。

4. 切割刀片必须保持锋利，定期进行检查和更换，以确保切割质量和安全性。

5. 在切割过程中，应保持专注并注意观察切割区域，及时发现异常情况并采取相应措施。

6. 切割完成后，切管机应及时关闭，并将切割刀片归位，以免造成意外伤害或者设备损坏。

五、常见故障排除1. 切管机无法启动：检查电源是否连接正常，电源开关是否打开，电源线是否受损。

2. 切割质量差：检查切割刀片是否锋利，切割角度是否调整正确，管材是否固定稳固。

3. 切割过程中浮现异常噪音或者振动：即将关闭切管机，检查切割刀片和夹紧装置是否松动或者损坏。

六、维护保养1. 定期清洁切管机的工作台和切割刀片，以确保切割质量和设备寿命。

2. 定期检查切割刀片的磨损情况，及时更换损坏或者磨损严重的刀片。

3. 定期检查切管机的电源线和电源开关，确保连接正常并无损坏。
