切管机说明书

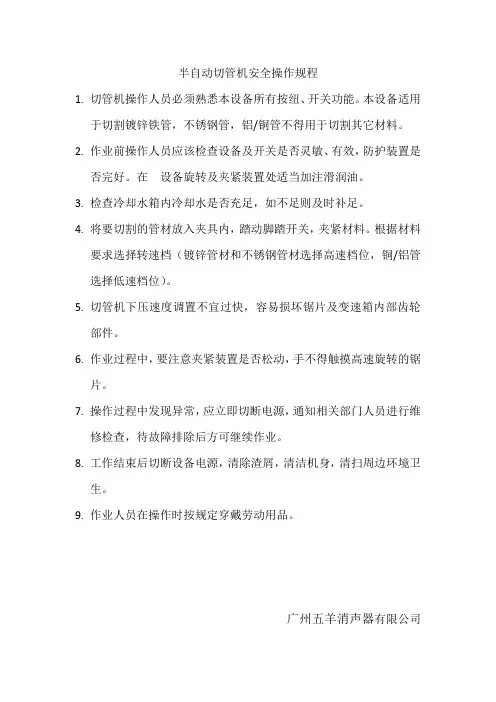

半自动切管机安全操作规程

1. 切管机操作人员必须熟悉本设备所有按纽、开关功能。本设备适用于切割镀锌铁管，不锈钢管，铝/铜管不得用于切割其它材料。

2. 作业前操作人员应该检查设备及开关是否灵敏、有效，防护装置是否完好。在 设备旋转及夹紧装置处适当加注滑润油。

3. 检查冷却水箱内冷却水是否充足，如不足则及时补足。

4. 将要切割的管材放入夹具内，踏动脚踏开关，夹紧材料。根据材料要求选择转速档（镀锌管材和不锈钢管材选择高速档位，铜/铝管选择低速档位）。

5. 切管机下压速度调置不宜过快，容易损坏锯片及变速箱内部齿轮部件。

6. 作业过程中，要注意夹紧装置是否松动，手不得触摸高速旋转的锯片。

7. 操作过程中发现异常，应立即切断电源，通知相关部门人员进行维修检查，待故障排除后方可继续作业。

8. 工作结束后切断设备电源，清除渣屑，清洁机身，清扫周边环境卫生。

9. 作业人员在操作时按规定穿戴劳动用品。

广州五羊消声器有限公司

台州台霖机械有限公司

一、概况

金属圆锯机即切管机（以MC—275AC为例）是一种半自动的锯切机床。能锯切各种截面形状的普通钢、不锈钢、铜材等金属材料，尤其是锯切各种管材最为理想。锯切是除用手工按所需长度（可限位）送料外，其余工件夹紧，进刀锯切、切断后退刀、夹钳松开为自动控制。

本机具有体积小、操作轻便、噪音低、无粉尘污染、锯切质量好、切口内外无毛刺、生产效率高并可斜切各种角度等特点。

斜切是夹持位置不变，只要旋转机头至所需角度即可（在夹钳本体圆周上安装有角度标尺），该机占用空间小，是金属型材切断加工最理想、工效最快的锯切机床。

7．最大锯切能力：（mm）

工料形状 MC—275F MC—275AC MC—315F MC—315AC

90° 45° 90° 45°

○ 80 60 90 90

□ 75×75 50×50 90×90 75×75

∟ 75×75 50×50 90×110 75×80

75×90 50×60 110×50 100×50

■ 38 25 45 35

● 38 25 50 40

二、主要技术参数

项目 MC—275F/AC MC—315F/AC

锯片驱动电机 2/2.KW/380V/50HZ 2.4/3.0KW/380V/50HZ

锯片转速 60/120RPM 60/120RPM

机头回转角度 90°/45° 90°/45°

夹钳型式 双边 双边

冷却泵电机 90W 90W

锯片尺寸 外径 HSSΦ250-Φ275mm(“10-11”) HSSΦ250-Φ3155mm(“10-12”)

孔径 Φ32mm Φ32mm

销孔 2×Φ11×PCD63mm 2×Φ11×PCD63mm

使用空气压力 6-8kg/cm2(120L/Min) 6-8kg/cm2(120L/Min)

液压泵电机 —— —— —— ——

液压工作压力 —— —— —— ——

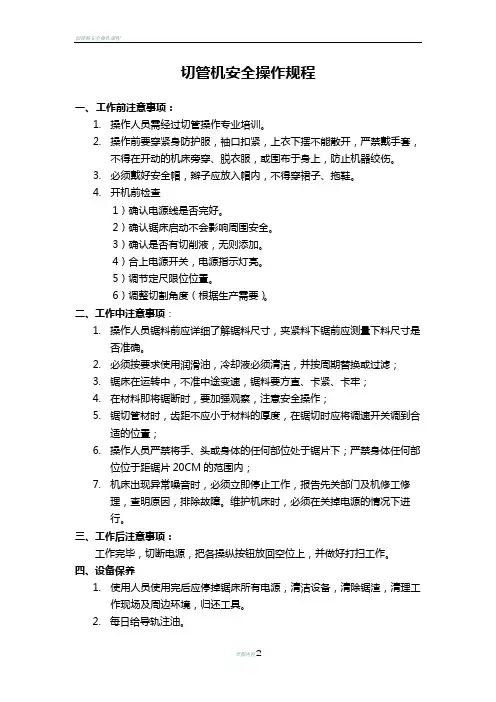

切管机安全操作规程

页脚内容2 切管机安全操作规程

一、 工作前注意事项：

1. 操作人员需经过切管操作专业培训。

2. 操作前要穿紧身防护服，袖口扣紧，上衣下摆不能散开，严禁戴手套，不得在开动的机床旁穿、脱衣服，或围布于身上，防止机器绞伤。

3. 必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。

4. 开机前检查

1）确认电源线是否完好。

2）确认锯床启动不会影响周围安全。

3）确认是否有切削液，无则添加。

4）合上电源开关，电源指示灯亮。

5）调节定尺限位位置。

6）调整切割角度（根据生产需要）。

二、工作中注意事项：

1. 操作人员锯料前应详细了解锯料尺寸，夹紧料下锯前应测量下料尺寸是否准确。

2. 必须按要求使用润滑油，冷却液必须清洁，并按周期替换或过滤；

3. 锯床在运转中，不准中途变速，锯料要方直、卡紧、卡牢；

4. 在材料即将锯断时，要加强观察，注意安全操作；

5. 锯切管材时，齿距不应小于材料的厚度，在锯切时应将调速开关调到合适的位置；

6. 操作人员严禁将手、头或身体的任何部位处于锯片下；严禁身体任何部位位于距锯片20CM的范围内；

7. 机床出现异常噪音时，必须立即停止工作，报告先关部门及机修工修理，查明原因，排除故障。维护机床时，必须在关掉电源的情况下进行。

三、工作后注意事项：

工作完毕，切断电源，把各操纵按钮放回空位上，并做好打扫工作。

四、设备保养

1. 使用人员使用完后应停掉锯床所有电源，清洁设备，清除锯渣，清理工作现场及周边环境，归还工具。

2. 每日给导轨注油。 切管机安全操作规程

页脚内容2 3. 每月需检查各种电线是否完好，否则更换之。

4. 各部件螺丝紧固。

台州台霖机械有限公司

一、概况

金属圆锯机即切管机（以MC—275AC为例）是一种半自动的锯切机床。能锯切各种截面形状的普通钢、不锈钢、铜材等金属材料，尤其是锯切各种管材最为理想。锯切是除用手工按所需长度（可限位）送料外，其余工件夹紧，进刀锯切、切断后退刀、夹钳松开为自动控制。

本机具有体积小、操作轻便、噪音低、无粉尘污染、锯切质量好、切口内外无毛刺、生产效率高并可斜切各种角度等特点。

斜切是夹持位置不变，只要旋转机头至所需角度即可（在夹钳本体圆周上安装有角度标尺），该机占用空间小，是金属型材切断加工最理想、工效最快的锯切机床。

7．最大锯切能力：（mm）

工料形状 MC—275F MC—275AC MC—315F MC—315AC

90° 45° 90° 45°

○ 80 60 90 90

□ 75×75 50×50 90×90 75×75

∟ 75×75 50×50 90×110 75×80

75×90 50×60 110×50 100×50

■ 38 25 45 35

● 38 25 50 40

二、主要技术参数

项目 MC—275F/AC MC—315F/AC

锯片驱动电机 2/2.KW/380V/50HZ 2.4/3.0KW/380V/50HZ

锯片转速 60/120RPM 60/120RPM

机头回转角度 90°/45° 90°/45°

夹钳型式 双边 双边

冷却泵电机 90W 90W

锯片尺寸 外径 HSSΦ250-Φ275mm(“10-11”) HSSΦ250-Φ3155mm(“10-12”)

孔径 Φ32mm Φ32mm

销孔 2×Φ11×PCD63mm 2×Φ11×PCD63mm

使用空气压力 6-8kg/cm2(120L/Min) 6-8kg/cm2(120L/Min)

液压泵电机 —— —— —— ——

液压工作压力 —— —— —— ——
