空调压缩机冷媒控制单项工程技术规范书

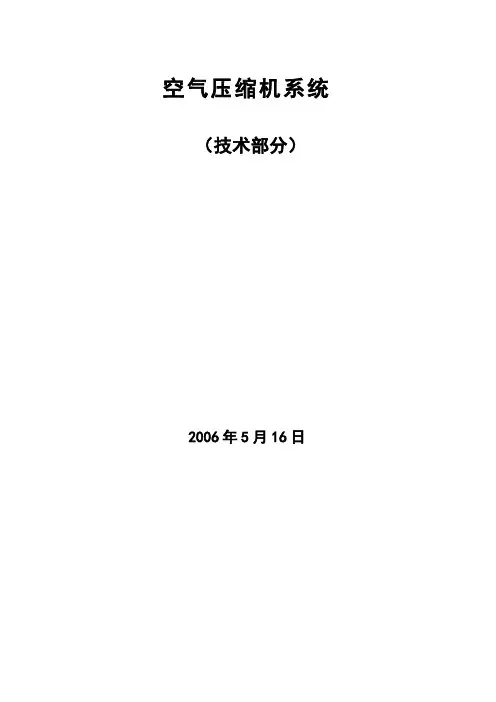

空气压缩机系统（技术部分）2006年5月16日目录1、总则2、设计条件3、设备规范4、技术要求5、质量保证及试验6、供货范围7、包装、运输和储存8、技术文件9、技术服务及其它1、总则1.1 本技术规范书的使用范围，仅限于电厂三期扩建工程所配套的空气压缩机系统。

它包括螺杆式空气压缩机本体、空气后处理装置、辅助设备、其它附件的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 招标人在本规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标人应保证提供符合本技术规范书和现行工业标准的、功能齐全的、全新优质产品及优质服务。

1.3 投标人所提供的产品，必须是技术和工艺成熟先进，且已设计、制造过多台同类产品，具有十分优良的制造、运行业绩，并经多年连续运行和使用实践检验证明是成熟可靠的优质产品。

1.4 投标人应对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.5 投标人供货的产品如果由于设计、制造质量问题而导致机组无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行,无法满足所有技术性能要求，则投标人必须为此负全部责任。

1.6 如投标人没有以书面形式对本技术规范书的内容和条文提出异议（或差异），则招标人可认为投标人已完全接受和同意本规范书的要求。

如有异议（或差异），不论是多么微小，都应在投标文件中以“对规范书的意见和同规范书的差异”书面提出（必须填写在投标文件的差异表中）。

1.7 投标人须执行本规范书所列的各项现行（国内、国际）标准。

本规范书中未提及的内容均应满足或优于本规范书所列的国家标准、电力行业标准和有关国际标准。

有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则应以最新技术标准、规定、规范执行。

1.8 在签定合同之后，招标人和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标人最终应予解决。

技术规范书空调技术规范书：空调一、概述空调是一种常见的家电设备，主要用于调节室内温度、湿度和空气质量，提供舒适的居住环境。

本技术规范书将详细介绍空调的技术规范要求，包括设计、制造、安装和维护等方面。

二、设计要求1. 功能和性能：空调应具备制冷、制热、除湿、通风等功能，并确保其性能稳定可靠。

2. 能效标准：空调的能效水平应符合国家和行业标准，节能环保是设计的重要指标。

3. 控制系统：空调的控制系统应方便用户操作，具备合理的温度、湿度和风速调节功能。

4. 外观设计：空调的外观应美观大方，与室内装饰风格相协调，并具备防尘、易清洁的特性。

三、制造要求1. 材料选用：空调的制造材料应符合国家标准，具备耐用、防锈、抗腐蚀的特性。

2. 加工工艺：空调的制造过程应严格按照规范进行，确保关键部件的精度和质量。

3. 检测标准：生产线上应设置合理的质量检测环节，严格按照规范进行产品质量检验。

四、安装要求1. 安装位置：空调安装位置应考虑到空气流通、噪音控制和排水等因素，确保安全和使用效果。

2. 电源接线：空调的电源接线应符合国家电气安全标准，确保用电安全。

3. 管路连接：空调的管路连接应牢固可靠，确保制冷剂流通畅通，排水顺利。

五、维护要求1. 清洁保养：定期清洁空调内外部分，包括过滤网、冷凝器、蒸发器等，以确保空调的正常工作和使用寿命。

2. 管路维护：定期检查空调的制冷剂管路，排查泄漏等问题，并及时修复。

3. 故障排除：空调出现故障时，应及时进行排除，确保用户正常使用。

六、安全要求1. 防触电：空调的电气元件应符合安全标准，确保用户使用时不会触电。

2. 防漏电：安装空调时应做好接地措施，预防漏电事故的发生。

3. 防过载：空调设备应具备过载保护功能，以防止电源过载引发火灾等安全隐患。

七、环保要求1. 制冷剂选择：空调的制冷剂应选用环保型制冷剂，符合国家有关环保法规。

2. 能效改进：空调制造商应不断改进产品的能效，推动绿色环保的发展。

xx发电厂工程2×150MW火电机组空调自控系统技术规范书2004.10目 录1.1.总则总则总则 2.2.设计与环境条件设计与环境条件设计与环境条件 3.3.技术要求技术要求技术要求 4.4. 设备规范设备规范 5. 5. 供货范围供货范围供货范围 6. 6. 包装和运输包装和运输包装和运输 7. 7. 技术文件技术文件技术文件 8. 8. 工程技术服务工程技术服务工程技术服务 9. 9. 空调自动控制系统附图空调自动控制系统附图空调自动控制系统附图1.总则1.1 本技术规范书的使用范围仅限于xx发电厂（2X150MW）工程集中空调系统的自动控制。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求，解释权归需方。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。

1.3 供方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在本规范书的附件“差异表”中。

否则需方将认为供方完全接受和同意本规范书的要求。

1.4如需方有除本技术规范书以外的其他要求，应以书面形式提出，作为本技术规范书的补充。

1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。

2.设计与环境条件本工程地处重庆松藻安稳镇，设备布置位置和有关的室外气象参数如下：2.1 设备室内布置2.2 海拔高度(黄海高程): 252.7 m2.3 夏季大气压力: 974.42 hPa2.4 冬季大气压力: 971.75 hPa2.5 多年平均气温: 15.1 ℃2.6 历年极端最高温度: 42.3 ℃2.7 历年极端最低温度: -1.7 ℃2.8 夏季最热月月平均室外计算相对湿度： 70 ％2.9 夏季平均风速: 1.8 m/s2.10 冬季平均风速: 1.4 m/s2.11 地震基本烈度: 6 度3.技术要求技术要求3.1 设备规范3.1.1 设备名称及用途a) 设备名称：空调自动控制系统。

柜机空调技术规格书
一、使用条件
用于室内场地,工作环境温度-5℃～＋40℃。

二、设备名称及数量
设备名称：变频空调
设备数量：1台
三、技术参数
主要技术参数：
1、电压/频率（V/Hz）220/50
2、单冷/冷暖：冷暖两用
3、能效等级：1级
4、额定制冷量(W)：12500
5、额定制热量（W）：14000
6、电辅加热功率（W）：3000
7、循环风量(m3/h) ：2000
8、制冷剂：R410a
9、压缩机：高效变频压缩机
技术要求：
1、内机噪音（db（A））：静音档-高档41-49，外机噪音（db（A））:≤58。

2、要求制冷制热速度快、风量大、且效果好。

适用面积满足55-65平方米
四、供货范围和周期
1、空调室内柜机、室外外机、安装架各1件，其他安装附件按需配置。

2、操作手册（包括安装使用说明书、维修手册）
3、产品合格证
4、上述技术文件、资料随机提供纸质版三份及电子版一套。

5、免费负责设备的安装、调试直至设备运行达到技术要求。

五、设计、制造和检验标准
空调能效执行标准为：GB21455-2013《转速可控型房间空气调节器节能限定值及能源效率等级》
六、质保期及其他
1、产品质保期为设备正常投运后壹年，质保期内供应方负责免费维修、更换损坏的设备及配件。

2、质保期外，供应方提供终身有偿维修服务。

压缩空气系统技术协议需方：供方：1 总则1．1 本技术规范书适用于XX工程所需的压缩空气系统，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1．2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。

1．3 如供方没有对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求。

1．4 如需方有除本规范书以外的其他要求，应以书面形式提出，经供需双方讨论、确认后，载于本规范书。

1．5 本规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。

1．6 本规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与定货合同正文具有同等效力。

1．7 供方对空气压缩机系统的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得需方的认可。

1．8 在合同签订后，需方有权因规范、标准、规程发生变化而提出一些补充要求。

2 设计与环境条件2.1 厂址位于：XX2.2 设备名称：空气压缩机、除油过滤器、冷干机；2.3 设备用途：提供高压空气、压缩空气的降温和干燥；2.4 设备的安装地点：安装在室内；2.5 运行方式：连续运行。

3. 设备参数表3.1 SAC75-7BG压缩机设备参数表3.2 SAC75-7BG压缩机主要设备部件明细表3.3 SLAD-30NF风冷式冷干机设备参数3.4 SLAD-30NF冷干机主要设备部件明细表3.5 SLAF-30过滤器设备参数表4 性能要求4.1节能：根据用气量自动调节排气量、自动加载卸载、实现无级调节，有效降低能源消耗。

4.2环保：机组工作时噪音低，符合环保要求。

设置高强度隔音罩，内附高效吸音、抗阻燃的吸音材料。

采用符合ISO14001环保标准的专用润滑油，具有抗氧化性、抗乳化性4.3安全：从设计到制造、组装严格按照ISO9001及ISO14001的标准要求执行，整机的质量得到可靠保证。

******************************************************************** 嘉峪关宏晟电热有限责任公司二期工程分体风冷空调机技术规范书******************************************************************目录1．总则2．技术要求3．设备规范4．供货范围5．技术服务6．质量保证和试验7．包装、运输及储存1．总则1.1 本规范书适用于嘉峪关宏晟电热有限责任公司二期工程所用的分体风冷空调机（以下简称机组）。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，卖方应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。

1.5 本规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

2．技术要求2.1 机组的设计、制造、喷涂、检验、试验和包装应符合现行国家标准。

2.2 机组应采用制冷剂R22的全封闭式制冷压缩机。

2.3 机组的设计应使其在设计负荷的条件下平稳运行以消除机组过多的噪音、振动和位移。

2.4 设计要求2.4.1 在标准空气工况下（空气标准工况是指空气温度20℃、压力101.3kPa,空气密度为1.2kg/m3时的空气状态），机组的额定风量允许偏差应不大于-5%；机组的余压实测值和额定值的允许偏差应不大于-5%；机组的供冷量的实测值和额定值的允许偏差不大于-3%。

2.4.2 在机组内外压差为额定余压1.2倍时，漏风率应不大于3%。

一：冷水机组1。

1。

一般要求1.1。

1.本节说明有关半封闭式或开放式离心水冷制冷机和螺杆式冷水机组的制造、安装及调试所需的各项技术要求。

1。

1.2。

设备的制冷能力，进出水温度等各项参数需满足设备名细表内的各项要求。

1.1。

3.质量标准a）制冷机组需使用先进的制造工艺和标准，且设备的预期正常的使用寿命应不少于二十五年。

b）制冷机的性能系数COP及综合部分负荷性能系数IPLV不应低于公共建筑节能规范(GB 50189-2005）、美国采暖、制冷与空调工程师协会标准(90.1-2004）和LEED认证的要求。

制冷机的制冷功能应按照以下标准:➢美国制冷协会 (ARI） 575➢美国制冷协会 (ARI)550/590➢公共建筑节能规范 GB50189-2005➢国内有关部门所颁布的法例和条例1.1。

4.制冷机应由业主认可的制造厂制造,制造厂须有十年以上生产同类型的冷水机组之经验，并需要有超过十套或以上已成功运行五年或以上同类型冷水机组的纪录。

生产厂家需要具有 ISO9001 全面质量管理体系的认证。

1.1.5。

有关设备，无论在运送、储存及安装期间应采取正确的保护设施，以确保设备不受破损及锈鉵。

1.1。

6。

承包单位应提供所有为运送及安装有关设备所必需配备的运送支架,吊架、惯性基础及固定螺栓等装置。

1。

1.7.机组所产生的噪音,应依照ARI575测试条件测试需满足国内环保部门的有关要求.1.2。

技术要求1。

2。

1.当电压偏差为额定值的10％时,机组应能正常启动、运行。

1。

2。

2。

冷却水低温至20℃以上时,冷水机组能正常启动、运行。

1。

2.3.主要组件必须随时可得到以作维修之用而不需拆卸或移除其它组件。

1。

2。

4.冷水机组必须被100％保护而在危急情况下有着安全措施；在下列情况下冷水机组需有最低的安全保护装备:➢没有任何或减少冷却水供应➢没有任何或减少冷冻水➢冷冻水高温➢冷冻水低温➢高油温➢低油压➢高低电压，相路调转及供电受干扰1。

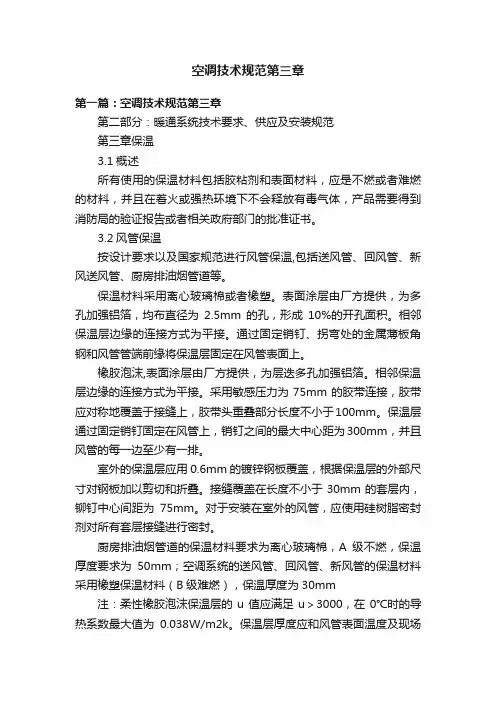

空调技术规范第三章第一篇：空调技术规范第三章第二部分：暖通系统技术要求、供应及安装规范第三章保温3.1概述所有使用的保温材料包括胶粘剂和表面材料，应是不燃或者难燃的材料，并且在着火或强热环境下不会释放有毒气体，产品需要得到消防局的验证报告或者相关政府部门的批准证书。

3.2风管保温按设计要求以及国家规范进行风管保温,包括送风管、回风管、新风送风管、厨房排油烟管道等。

保温材料采用离心玻璃棉或者橡塑。

表面涂层由厂方提供，为多孔加强铝箔，均布直径为2.5mm的孔，形成10%的开孔面积。

相邻保温层边缘的连接方式为平接。

通过固定销钉、拐弯处的金属薄板角钢和风管管端前缘将保温层固定在风管表面上。

橡胶泡沫,表面涂层由厂方提供，为层迭多孔加强铝箔。

相邻保温层边缘的连接方式为平接。

采用敏感压力为75mm的胶带连接，胶带应对称地覆盖于接缝上，胶带头重叠部分长度不小于100mm。

保温层通过固定销钉固定在风管上，销钉之间的最大中心距为300mm，并且风管的每一边至少有一排。

室外的保温层应用0.6mm的镀锌钢板覆盖，根据保温层的外部尺寸对钢板加以剪切和折叠。

接缝覆盖在长度不小于30mm的套层内，铆钉中心间距为75mm。

对于安装在室外的风管，应使用硅树脂密封剂对所有套层接缝进行密封。

厨房排油烟管道的保温材料要求为离心玻璃棉，A级不燃，保温厚度要求为50mm；空调系统的送风管、回风管、新风管的保温材料采用橡塑保温材料（B级难燃），保温厚度为30mm注：柔性橡胶泡沫保温层的u值应满足u＞3000，在0℃时的导热系数最大值为0.038W/m2k。

保温层厚度应和风管表面温度及现场的环境条件相适应。

保温层的安装应按照制造商的建议进行。

乙部工程规范：技术要求、供应及安装规范C/23-1第二篇：机房空调招标技术规范书自动化远动机房精密空调项目技术规范书法定代表人（委托代理人）：招标单位：联系人：2010年10月目录一、设备部分........................................................................................................................... .. (1)1、概述........................................................................................................................... . (1)2、设备采购概况...................................................................................错误！未定义书签。
