PROE转CAD

PROE转CAD问题的解决方法:比例,dxf乱码一般PROE转CAD有很多问题！这里给大家介绍解决方法！1，在CONFIG文件中设置：drawing_units =mm default_draw_scale =1:1解决比例问题2，要使工程图输出dwg或dxf文件不出现乱码，设置dxf_out_stroke_text为yes解决中文名不显示问题1，PROE中字体改为仿宋体（若没有winC:\WINDOWS\Fonts中仿宋体拷贝到proe安装字体目录2，在PROE工程图中使用T Fang Song-GB2312字体，转CAD是要转到R12版本的*.dxf格式文件。

在CAD打开时，文字样式设为T 仿宋GB2312打开就可以了3还有一种方法：在PROE中直接转存R12版本的*.DXF文件，在CAD 打开的话，文字样式选使用大字体，----gbcbig.shx就可以了.proe 虽然可以全出工程图但打印有时还是问题就是装了finprint也不能打印1:1的图，转cad乱码，网上说的那些优化字体本人也下过但是不知道为什么还是不行，那麽现在我自己有一种方法把C:\WINDOWS\Fonts里面的Romans字体考到proe的安装目录下的text的文件夹内然后把/绘图设定/里面的default_font设为Romans就可，转CAD后把里面的字改成Romans字就不乱码了，不过中文还要用其他了根据自己爱好或公司的标准设定。

具体方法：1.将pro/e的工程图文件输出成AutoCAD的*.dwg、*.dxf格式----能，方法是在pro/e的工程图中File>SaveaCopy>选择相应的DXF或DWG 格式.2.在pro/e的草绘器中输出autoCAD文件----不能3.将AutoCAD格式的文件输入到pro/e工程图文件中----能，方法是在pro/e的工程图中Insert>DatafromFile...>选择相应的*.dxf或*.dwg文件；4.在pro/e2000i2（2001040）版本中将pro/e的工程图文件输出成AutoCAD的*.dwg、*.dxf格式----能，方法是在pro/e的工程图中File>Export>Model>选择相应的DXF或DWG5.将AutoCAD格式的文件输入到pro/e工程图文件中----能，方法是在pro/e的工程图中File>Import>AppendtoModel...>选择相当的*.dxf或*.dwg文件6.将autoCAD文件输入到pro/e草绘器中----不能说明：AutoCAD（这里说的是2000中文版）使用的文件格式是：*.dwg、*.dxf，pro/e使用的工程图文件格式是：*.drw。

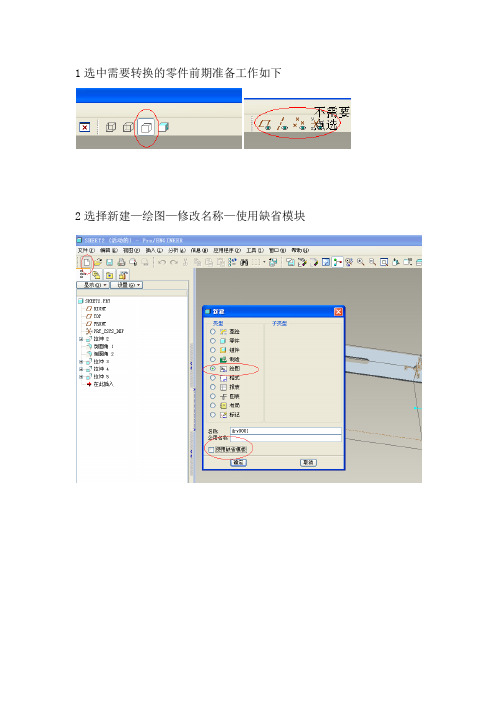

1选中需要转换的零件前期准备工作如下
2选择新建—绘图—修改名称—使用缺省模块
3一般较复杂的零件选取第一个模板
4确定后可转到如下图，调整主视图，为方便修改可删除俯视图和侧视图
5删除后可双击主视图，调整需要参数如下图
6右击主视图，插入投影视图可依次添加主视图侧视图
如需添加一般视图可在插入选项插入一般视图
7添加视图完毕，选到文件，保存副本，保存格式为DXF，单机确定
8选取作为点如图所示，单击确定，完成操作
9完成操作后，若查看CAD图，可找到保存文件打开就可以CAD格式呈现出所转的图。

PROE5.0转AUTOCAD的两个实用小技巧
PROE转AUTOCAD的时候，经常遇到两种情况：1转入AUTOCAD的颜色为黄色和蓝色
2 PROE里面标注的尺寸转入AUTOCAD后不再同一个图层，这样修改字体和颜色比较麻烦。

解决办法：1在PROE转入AUTOCAD之前，在PROE工程图界面下将背景颜色设置为白色，“视图”——“显示设置”“系统颜色”——“布置”选择白底黑色。

2. 在层下新建立一个图层，起一个方便记忆的英文名字，比如CHICUN，这时候不要点确定（重要），过滤器设置为“尺寸”，然后框选全部标注尺寸，点确定。

然后保存副本选择DWG格式，AUTOCAD版本选择2000，在“图元”下选择“勾画全部字体”；在“杂项”下选择“作为块（必须的）”“排样和基于视图”；在“属性”下选择“层”将刚才新建立的英文图层CHICUN，在DWG一栏改为中文名称“标注层”，这样就可以在AUTOCAD中打开时有一个“标注层”，所有的尺寸都放置于该层下，然后修改文本样式和标注样式即可。

ProE工程图转AUTOCAD的解决线宽的技巧PRO/E工程图转到CAD中,总是出现这样那样的毛病PRO/E毕竟是国外的软件,和国内的一些标准有很大的不同,eg:工程图的线宽都一样,图层分得也不是很清楚,等等要想解决这些问题,你只需将config.pro中的intf_out_layer 的值设为part_layer就好啦!工程图转成DXF格式后,在CAD中你就可以随意编辑线宽啦!PROE工程图中使用GB2312仿宋体的方法在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持TrueType字体。

1.如果想直接调用windows系统的字体，在config.pro按如下的方法设置pro_font_dir C:WINNTFonts（假设win2k系统装在c盘）C:WINdowsFonts（假设winXP系统装在c盘）2.如果想默认就是仿宋体，就在dtl文件里面设置为：default_font simfang注：1、2两条配合使用的。

使用图纸设置文件（Drawing Setup Files）图纸设置文件和config.pro 文件类似，它可以控制图纸的很多属性，就象config.pro 文件控制当前Pro/Esession 的很多属性一样。

图纸设置文件和config.pro 文件的主要不同是：config.pro 文件控制当前的整个Pro/Esession，而每一张图纸都可以有自己的图纸设置文件，两张不同的图纸的图纸设置文件可能完全不同。

下面介绍如何修改图纸设置文件以及如何使用一个图纸设置文件作为你新建图纸后的缺省的参数设置。

步骤要修改图纸设置选项，从DRAWING 菜单选择Advanced, Set Up, Draw Setup ，然后从DTL SETUP菜单选择Modify Val 。

关于PROE转CAD的技巧分享
当我们使用三维软件做好一个产品3D图，想把该图形转入工程图，并在二维软件中使用CAD快捷键快速进行修改，那么CAD的优势将被发挥出来。

下面看看一些技巧分享。

首先新建“绘图”后，进入绘图对话框。

建议第一步先在屏幕任一处点右键(约按住1-2秒)，就会出现，然后点“属*”，就会看到这个。

然后点“绘图选项”，就会看到以下框再点选当你点了这个后，会留意到下面自动出现成然后把“选项”中改成“drawing_units”(其实只要把“awing_”面的删去，按一个“u”，就会自动出现“units”)，之后重点就是要把“值(V)”中的“inch*”改成“mm”然后点，再点，再点“完成/返回”就这样，你所标注的尺寸在CAD里就不会是英寸的了。

但还要注意比例的大小。

在PROE 绘图区左下角有个，第一个蓝*的，就是图形比例。

当你加入一个图形后，，比例会自动变小。

这个时候你可以调比例大小(双基就可以调了)。

就例如我调到0.2，当转入CAD后，就要在尺寸比例中设为“5”，因为你在PROE中已经是缩小到了0.2。

换而言之，当比例调到2，CAD 里的就要缩小0.5。

其实如果一个原图好大，建议先在PROE里的比例设为“1”(当然是在把工程图出好了之后)，再适当地调下放大后图形的位置，再转入CAD里。

因为这样可以自己根据CAD图框的大小来设置图形合适的比例。

这样就可以更自由地缩放。

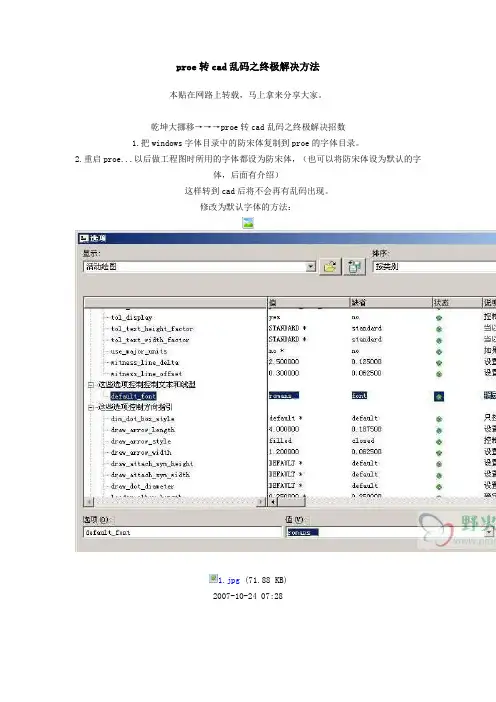

proe转cad乱码之终极解决方法本贴在网路上转载，马上拿来分享大家。

乾坤大挪移→→→proe转cad乱码之终极解决招数1.把windows字体目录中的防宋体复制到proe的字体目录。

2.重启proe...以后做工程图时所用的字体都设为防宋体，（也可以将防宋体设为默认的字体，后面有介绍）这样转到cad后将不会再有乱码出现。

修改为默认字体的方法：1.jpg (71.88 KB)2007-10-24 07:28值为字体的名称:如：proe字体目录中的字体是dirdir.ttf，那么值就应该设为：dirdir (不带扩展名就行了)附件QQ截图未命.jpg (20.06 KB)2008-2-22 00:58proe中,中文字体的使用proe中,中文字体的使用先在config里设置字体目录的位置pro_font_dir C:\WINNT\Fonts,这样就可以使用windows的字体了,然后再设置工程图配置文件里default_font选项,比如default_font simfang,设的国标仿宋字体下面我将xp下的字体名称和proe里的字体名称列出来哈大家看看有没有需要FZSTK |方正舒体 proe中的名称为 FZSHuTiFZYTK |方正姚体 proe中的名称为 FZYaoTi simfang |仿宋体 proe中的名称为 Fangsong_GB2312 simhei |黑体 proe中的名称为 simheiSTCAIYUN |华文彩云 proe中的名称为 STcaiyunSTFANGSO |华文仿宋 proe中的名称为 STfangsongSTXIHEI |华文细黑 proe中的名称为 STXiheiSTXINWEI |华文新魏 proe中的名称为 STXinweiSTXINGKA |华文行楷 proe中的名称为 STXingkaiSTZHONGS |华文中宋 proe中的名称为 STZhongsong simkai |楷体 proe中的名称为 KaiTi_GB2312 SIMLI |隶书 proe中的名称为 LiSuSIMYOU |幼圆 proe中的名称为 YouYuan SURSONG |宋体-方正超大字符集 proe中的名称为 Simsun (Founder Extende)第1列的名称是从xp下己经复制到proe的 text目录下后自动更改的字体名称第2列是xp下的中文字体名称第3列是在proe的草绘中的字体样式的名称如何解决中文Pro/E工程图汉字转AutoCAD后乱码问题来源：作者：发布时间：2007-08-24ACAD中写中文转到中文版PROE的DRAWING中没任何问题。

PROE转CAD由于不同软件中的单位精度和计算方式的不同，当PROE中工程图转入到CAD时，尺寸往往不是原来的尺寸了，我根据自己的经验，总结两种方法解决这个问题第一种方法：1、在PROE中建模前单位设置为公制2、打开选项，找到dxf_out_drawing_scale设置其为yes(输入CAD中必设）3、在工程图中选高级_绘图设定_drawing_units的值为cm4、另存为中类型选.dxf（可以保存文本图层信息）或者.dwg 格式都可以第二种方法1、在PROE中出好工程图，不标尺寸2、输入CAD中3、使用CAD中的参照缩放，将图形整体缩放为PROE中的尺寸即可PROE导入AUTOCAD文件的方法PROE导入AUTOCAD文件的快捷方法在实际建模的时候，经常用到将cad的图形导入到proe中，方便进行三维的建模。

导入的时候经常不能准确地定中心，因此就解决这些情况提出小小的建议作为参考。

将autocad的文件保存为dxf，然后将其导入proe。

步骤如下：1、打开autocad，将图形所需的中心点定位到（0，0），移动图形到零点。

目的是为了导入proe后能够将图形的中心定位到基准坐标系统，防止图形的走位。

1在proe中有一个drawing_dxf_out的变量，将其值从默认值改为0或者1（不好意思，忘了默认值是0还是1）。

尺寸差了25.4倍吧?这是因为proe默认是英制单位的.你可以在proe中直接修改单位再导出:alt+e,t,选单位,然后添加新单位,单位系统使用mm,kg,s,c;然后设为当前单位并转换模型.也可以在autocad里缩放个25.4的倍数工程图中的一般设置先必须设置绘图设置单位drawing_units mm(设置单位后工程图转CAD时候比例为1:1 在CAD中标住就不回出现尺寸不对的)设置绘图设置单位drawing_units mm方法是先画一条起点为（0，0）的辅助直线，然后将图形移动捕捉到（0，0）点。

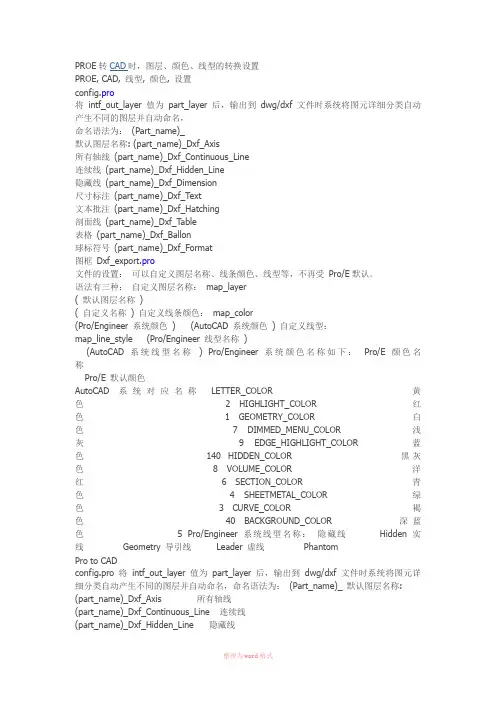

PROE转CAD时，图层、颜色、线型的转换设置PROE, CAD, 线型, 颜色, 设置config.pro将intf_out_layer 值为part_layer 后，输出到dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名，命名语法为：(Part_name)_默认图层名称: (part_name)_Dxf_Axis所有轴线(part_name)_Dxf_Continuous_Line连续线(part_name)_Dxf_Hidden_Line隐藏线(part_name)_Dxf_Dimension尺寸标注(part_name)_Dxf_Text文本批注(part_name)_Dxf_Hatching剖面线(part_name)_Dxf_Table表格(part_name)_Dxf_Ballon球标符号(part_name)_Dxf_Format图框Dxf_export.pro文件的设置：可以自定义图层名称、线条颜色、线型等，不再受Pro/E默认。

语法有三种：自定义图层名称：map_layer( 默认图层名称)( 自定义名称) 自定义线条颜色：map_color(Pro/Engineer 系统颜色) (AutoCAD 系统颜色) 自定义线型：map_line_style (Pro/Engineer 线型名称)(AutoCAD 系统线型名称) Pro/Engineer 系统颜色名称如下：Pro/E 颜色名称Pro/E 默认颜色AutoCAD 系统对应名称LETTER_COLOR 黄色 2 HIGHLIGHT_COLOR 红色 1 GEOMETRY_COLOR 白色 7 DIMMED_MENU_COLOR 浅灰 9 EDGE_HIGHLIGHT_COLOR 蓝色 140 HIDDEN_COLOR 黑灰色8 VOLUME_COLOR 洋红 6 SECTION_COLOR 青色 4 SHEETMETAL_COLOR 绿色 3 CURVE_COLOR 褐色40 BACKGROUND_COLOR 深蓝色 5 Pro/Engineer 系统线型名称：隐藏线 Hidden 实线 Geometry 导引线 Leader 虚线 PhantomPro to CADconfig.pro 将intf_out_layer 值为part_layer 后，输出到dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名，命名语法为：(Part_name)_ 默认图层名称: (part_name)_Dxf_Axis 所有轴线(part_name)_Dxf_Continuous_Line 连续线(part_name)_Dxf_Hidden_Line 隐藏线(part_name)_Dxf_Dimension 尺寸标注(part_name)_Dxf_Text 文本批注(part_name)_Dxf_Hatching 剖面线(part_name)_Dxf_Table 表格(part_name)_Dxf_Ballon 球标符号(part_name)_Dxf_Format 图框Dxf_export.pro文件的设置：可以自定义图层名称、线条颜色、线型等，不再受Pro/E默认。
