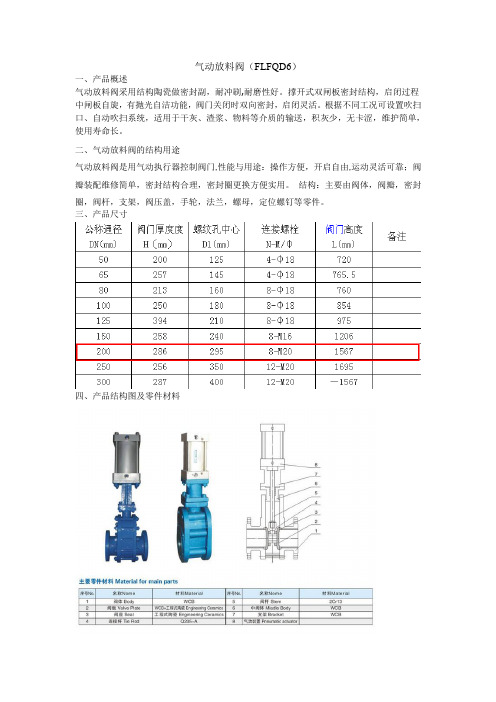

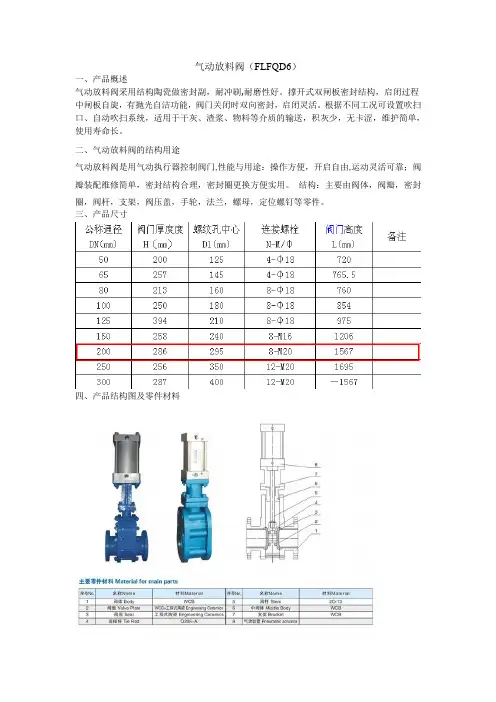

气动放料阀（FLFQD6）一、产品概述气动放料阀采用结构陶瓷做密封副，耐冲刷,耐磨性好。

撑开式双闸板密封结构，启闭过程中闸板自旋，有抛光自洁功能，阀门关闭时双向密封，启闭灵活。

根据不同工况可设置吹扫口、自动吹扫系统，适用于干灰、渣浆、物料等介质的输送，积灰少，无卡涩，维护简单，使用寿命长。

二、气动放料阀的结构用途气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。

结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

三、产品尺寸四、产品结构图及零件材料五、工作原理当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。

当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。

阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。

在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。

所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

六、技术参数公称通径：DN40-300（也可根据客户需要定制）公称压力1.0—1.6MPa气动执行器工作压力：0.4~0.6MPa适用温度≤200℃（另有耐高温型最高可耐400℃高温）适用介质：粉煤灰、干粉尘、气体、水等适用范围：火力发电厂干灰系统、仓泵出料输送。

化工、冶金、造纸、制药等行业中散状物料输送系统。

各类有磨损的介质在管道上作启闭之用。

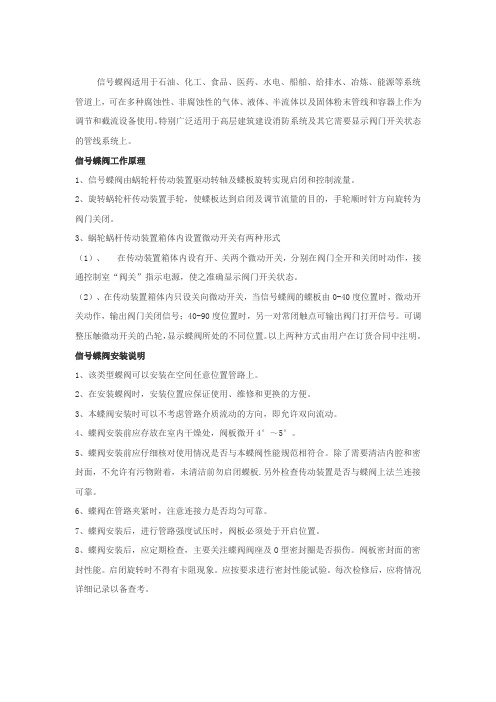

信号蝶阀适用于石油、化工、食品、医药、水电、船舶、给排水、冶炼、能源等系统管道上，可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流设备使用。

特别广泛适用于高层建筑建设消防系统及其它需要显示阀门开关状态的管线系统上。

信号蝶阀工作原理1、信号蝶阀由蜗轮杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。

2、旋转蜗轮杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。

3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式（1）、在传动装置箱体内设有开、关两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀关”指示电源，使之准确显示阀门开关状态。

（2）、在传动装置箱体内只设关向微动开关，当信号蝶阀的蝶板由0-40度位置时，微动开关动作，输出阀门关闭信号；40-90度位置时，另一对常闭触点可输出阀门打开信号。

可调整压触微动开关的凸轮，显示蝶阀所处的不同位置。

以上两种方式由用户在订货合同中注明。

信号蝶阀安装说明1、该类型蝶阀可以安装在空间任意位置管路上。

2、在安装蝶阀时，安装位置应保证使用、维修和更换的方便。

3、本蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。

4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。

5、蝶阀安装前应仔细核对使用情况是否与本蝶阀性能规范相符合。

除了需要清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭蝶板.另外检查传动装置是否与蝶阀上法兰连接可靠。

6、蝶阀在管路夹紧时，注意连接力是否均匀可靠。

7、蝶阀安装后，进行管路强度试压时，阀板必须处于开启位置。

8、蝶阀安装后，应定期检查，主要关注蝶阀阀座及O型密封圈是否损伤。

阀板密封面的密封性能。

启闭旋转时不得有卡阻现象。

应按要求进行密封性能试验。

每次检修后，应将情况详细记录以备查考。

对夹式气动蝶阀的工作原理

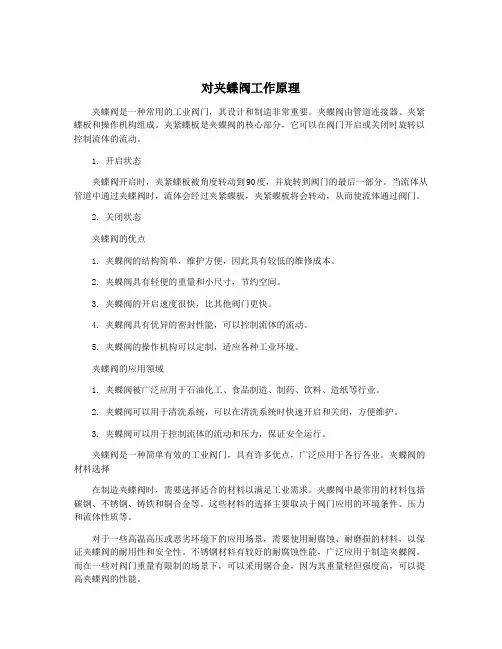

对夹式气动蝶阀，也称作夹紧气动蝶阀，是按照气动操作原理，采用国际标准的二位四通或三位六通流体形态的气动蝶阀。

这一种阀门的名字也称为夹紧式蝶阀，因为其设计具有夹紧式核心，没有特殊锥形结构，因此在夹紧安装时不会出现磨损现象。

对夹式气动蝶阀的工作原理是将介质通过气动活塞驱动蝶片移动而实现开启和关闭控制。

它主要通过弹簧和气动活塞实现蝶片的切断和释放，以达到开启和关闭的目的。

当介质通过气压驱动活塞推动蝶片移动时，蝶片侧腔的气压值会随之变化，从而产生一种升力，把蝶片由开启到关闭的过程实现，当蝶片的气压值达到一定时，弹簧就会打开蝶片，使阀体彻底分离，关闭阀门，蝶片返回原位，阀体封闭，实现完全关闭。

此外，当气压发生变化时，蝶片也会发生抖动，从而影响系统的正常工作。

为了解决该问题，需要调节气动活塞的动态响应，用弹簧将动态响应缓慢。

如此一来，即使气压发生变化，蝶片也不会抖动，系统就能正常工作。

对夹式气动蝶阀具有许多优点，比如它的开关迅速，可靠性高，使用寿命长、内部耗损小，便于维护和使用，可以有效地控制介质，消除温度降低和通过阀门的气泡，改变流量，极大地提高运行稳定性，能够节省空间和经济高效。

蝶阀常见故障及排除方法

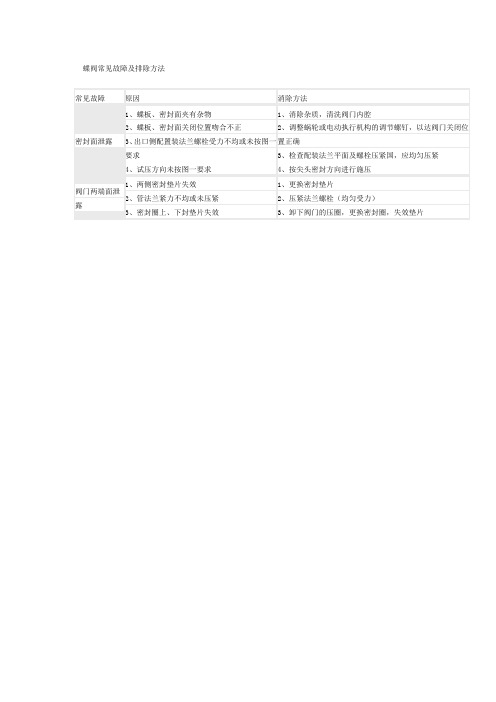

常见故障原因消除方法
密封面泄露1、蝶板、密封面夹有杂物
2、蝶板、密封面关闭位置吻合不正
3、出口侧配置装法兰螺栓受力不均或未按图一
要求
4、试压方向未按图一要求
1、消除杂质，清洗阀门内腔
2、调整蜗轮或电动执行机构的调节螺钉，以达阀门关闭位
置正确
3、检查配装法兰平面及螺栓压紧国，应均匀压紧
4、按尖头密封方向进行施压
阀门两端面泄露1、两侧密封垫片失效
2、管法兰紧力不均或未压紧
3、密封圈上、下封垫片失效
1、更换密封垫片
2、压紧法兰螺栓（均匀受力）
3、卸下阀门的压圈，更换密封圈，失效垫片。

气动执行机构一、用途气动执行机构是以压缩空气为动力，开启和关闭球阀、蝶阀等角行程阀门的驱动机构。

本机构与阀门配套组装后，广泛应用于石油化工、金属冶炼、轻工制药、核能电力、锅炉设备、造船、沿海工业及军事科学实验等领域，作为管道远距离集中控制或单独控制的自动化操作。

二、主要零件材料序号零件名称数量材料及标准3.4 垫片 2 不锈钢3.5 O型圈 2 丁睛橡胶4 拔叉 1 中碳钢5 旋转轴 1 中碳钢6 垫片 1 醇缩醛7 O型圈 1 丁睛橡胶8 轴导环 1 醇缩醛9 弹性挡圈 1 GB894-8610 O型圈 4 丁睛橡胶11 O型圈 1 丁睛橡胶12 O型圈 2 丁睛橡胶13 活塞导环 2 醇缩醛14 端盖螺栓 8 不锈钢序号零件名称数量材料及标准1 缸体 1 铝合金1.2 内六角螺栓 4 GB70-851.3 连接法兰 1 铝合金1.4 连接螺孔 4 ISO52111.5 螺孔 8 ISO52112 活塞 2 铝合金2.2 销轴 2 GB119-862.3 滚套 2 轴承钢2.4 垫片 4 GB96-852.5 活塞导环垫 8 醇缩醛3 端盖 2 铝合金3.2 调节螺栓 2 不锈钢3.3 螺母 2 不锈钢三、结构原理当压缩空气从左图进气孔进入两活塞之间中腔时，使两活塞分离，气缸两端气腔的空气通过左图中的排气孔排出，同时中心轴便逆时针方向旋转90°，所对应的阀门也跟着逆时针方向旋转90°打开。

反之，则在右图进气时，使两活塞闭合，中心气腔的空气通过右图中的排气孔排出，同时中心轴顺时针方向旋转90°，阀门也随即关闭。

四、安装调整及手动操作1、按蝶阀或球阀的规格所需驱动力矩选取对应的执行器。

应选执行器的输出力矩在0.4MPa气源压力下所标定的数据，一般情况选取执行器的力矩应大于阀门所需驱动力矩25%。

2、参照外形连接图，将蝶阀或球阀轴头键对准装入执行器输出孔内，此时阀门和执行器都以关闭位置，并用相应螺栓将执行器和阀门连接好。

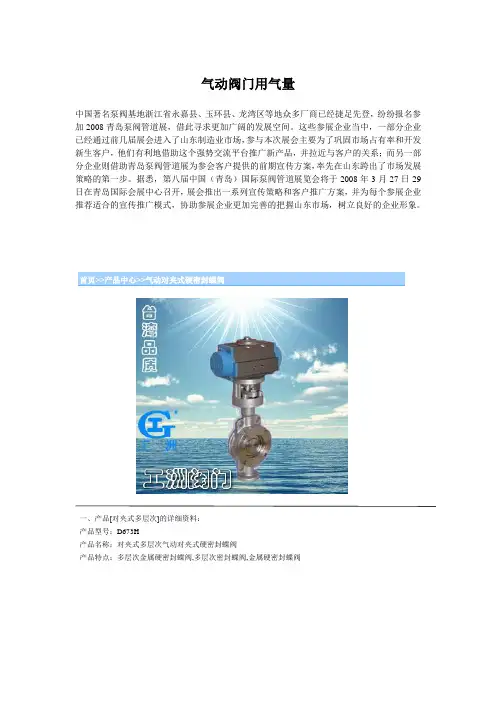

气动阀门用气量中国著名泵阀基地浙江省永嘉县、玉环县、龙湾区等地众多厂商已经捷足先登，纷纷报名参加2008青岛泵阀管道展，借此寻求更加广阔的发展空间。

这些参展企业当中，一部分企业已经通过前几届展会进入了山东制造业市场，参与本次展会主要为了巩固市场占有率和开发新生客户，他们有利地借助这个强势交流平台推广新产品，并拉近与客户的关系；而另一部分企业则借助青岛泵阀管道展为参会客户提供的前期宣传方案，率先在山东跨出了市场发展策略的第一步。

据悉，第八届中国（青岛）国际泵阀管道展览会将于2008年3月27日-29日在青岛国际会展中心召开，展会推出一系列宣传策略和客户推广方案，并为每个参展企业推荐适合的宣传推广模式，协助参展企业更加完善的把握山东市场，树立良好的企业形象。

首页>>产品中心>>气动对夹式硬密封蝶阀一、产品[对夹式多层次]的详细资料：产品型号：D673H产品名称：对夹式多层次气动对夹式硬密封蝶阀产品特点：多层次金属硬密封蝶阀,多层次密封蝶阀,金属硬密封蝶阀二、产品结构：多层次硬密封蝶阀系列产品，系我公司新开发的长寿命，节能型蝶阀。

其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。

本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

三、特点：由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封副相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

其主要特点如下：1、开启力矩小，灵活方便，省力节能；2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。

3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

四、主要技术参数：公称通径DN(mm) 50~1200公称压力PN(MPa) 0.6 1.0 1.6 2.5 4.0试验压力Ps(MPa)强度试验0.9 1.5 2.4 3.75 6.0 密封试验0.66 1.1 1.76 2.75 4.4 气密封试验0.6 0.6 0.6 0.6 0.6渗透率<0.1×DNmm3/s(符合GB/T13927-92标准)适用温度碳钢：-29℃~425℃不锈钢：-40℃~600℃适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等。
