垃圾焚烧发电系统建设项目实施方案
1. 项目背景
本项目旨在建设一套垃圾焚烧发电系统，利用焚烧垃圾产生的热能发电，以解决垃圾处理和能源供应的双重问题。
2. 项目目标
- 建设高效可靠的垃圾焚烧发电系统
- 保障垃圾处理的环保性和可持续性
- 提供可再生能源供应，减少对传统能源的依赖
3. 项目范围
- 设计和建造垃圾焚烧炉和发电设备
- 安装与垃圾处理相关的输送系统和处理设备
- 建设配套设施，如储存和处理垃圾的场地、办公区等
4. 项目计划
4.1 设计和建造阶段
- 进行垃圾分析和处理能力评估
- 设计焚烧炉和发电设备的技术方案
- 编制施工图纸和技术规范
- 确定设备采购和施工合同
4.2 建设阶段
- 进行土地平整和基础设施建设
- 安装和调试焚烧炉、发电设备和相关系统- 进行联调联试和性能优化
- 完成施工和设备验收
4.3 运营和维护阶段
- 建立和培训运营团队
- 定期维护设备和系统
- 监测垃圾处理效果和能源产出情况
- 进行风险评估和改进措施的制定
5. 项目成果
- 建立一套高效、环保的垃圾处理系统
- 提供可靠的可再生能源供应
- 减少垃圾对环境的污染和对传统能源的依赖6. 风险与挑战
- 垃圾质量和量的不稳定性
- 环境影响和居民反对
- 技术和设备故障的风险
- 遵守相关环保法规的挑战
7. 参考资料
- 垃圾焚烧发电技术指南
- 垃圾处理与能源利用法律法规
- 此处不引用无法证实的内容
注：以上内容为初步方案，具体实施过程中可能需要根据实际情况进行调整和补充。
论生活垃圾焚烧余热锅炉设计摘要：在我国，垃圾焚烧前景很好，目前国内垃圾焚烧研究主要集中于大型化垃圾焚烧发电技术，但对用于小城镇及农村的小型垃圾焚烧炉研究依然有所欠缺，本文主要针对一种小型低污染垃圾焚烧处理方案进行研究，主要确定了垃圾焚烧流程，对垃圾焚烧炉选用了固定炉排炉，对炉膛进行了结构设计，对烟气中的有害成分及颗粒物通过烟气处理系统进行了处理，基本能控制垃圾焚烧减量化处理及实现烟气无害化处理。
关键词：生活垃圾；焚烧余热；锅炉设计引言垃圾焚烧发电技术具有处理量大、可靠性较高、处理周期短、减量化显著、无害化彻底以及可回收余热等优点，适宜大规模处理未经分类的高热值城市生活垃圾，是目前国内外城市生活垃圾处理的最佳处理方式。
大型机械炉排式垃圾焚烧炉是垃圾焚烧发电技术的核心设备，其研制开发对提升我国垃圾焚烧处理领域的技术水平，推动垃圾焚烧处理产业的发展具有重要的意义。
1、垃圾发电厂余热锅炉结焦原因1.垃圾品质原因：城市生活垃圾内部含有工业垃圾及边角料，垃圾含水率低、热值高，低位热值为8000kJ/kg左右，而焚烧炉设计低位热值为LHV=4200kJ/kg。
实际燃烧垃圾热值远远高于锅炉设计值，导致锅炉超温现象严重，锅炉结焦。
2.锅炉设计原因：锅炉在运行过程中，炉膛后拱设计偏低，没有布置水冷壁吸热，辐射热不能及时被带走，热量直接作用于垃圾表面助燃；大量热量集中在前后拱区域，导致该区域热量集中。
3.锅炉配风是锅炉运行中的重要组成部分，配风控制影响着锅炉结焦。
当前，锅炉运行中配风控制存在的问题主要有两点：一方面，配风量明显小于锅炉运行量，在烟气氧量控制方面，运行中的配风量明显过小，致使烟气测试中一氧化碳含量偏高，降低了无机物灰渣熔点，造成炉壁结焦问题；另一方面，二次风机未投入运行或投入量偏少，氧量长期偏低，垃圾中的未燃烧颗粒在经过焚烧炉出口时，容易因重量问题而产生大面积沉积，在喉部上方结焦，并增加飞灰在喉部的沉积效果。

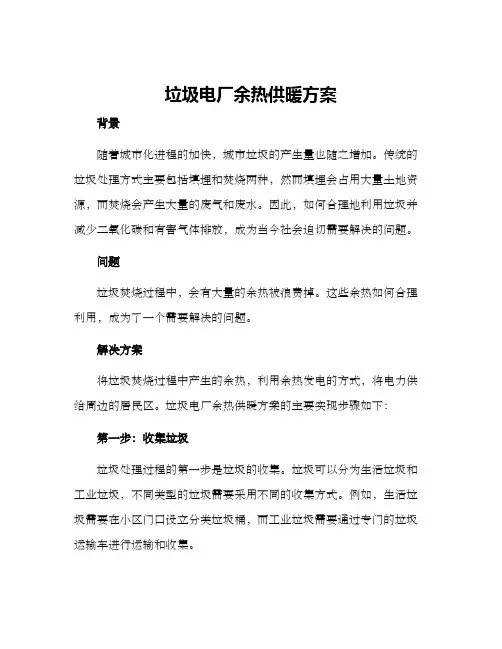

垃圾电厂余热供暖方案背景随着城市化进程的加快，城市垃圾的产生量也随之增加。
传统的垃圾处理方式主要包括填埋和焚烧两种，然而填埋会占用大量土地资源，而焚烧会产生大量的废气和废水。
因此，如何合理地利用垃圾并减少二氧化碳和有害气体排放，成为当今社会迫切需要解决的问题。
问题垃圾焚烧过程中，会有大量的余热被浪费掉。
这些余热如何合理利用，成为了一个需要解决的问题。
解决方案将垃圾焚烧过程中产生的余热，利用余热发电的方式，将电力供给周边的居民区。
垃圾电厂余热供暖方案的主要实现步骤如下：第一步：收集垃圾垃圾处理过程的第一步是垃圾的收集。
垃圾可以分为生活垃圾和工业垃圾，不同类型的垃圾需要采用不同的收集方式。
例如，生活垃圾需要在小区门口设立分类垃圾桶，而工业垃圾需要通过专门的垃圾运输车进行运输和收集。
第二步：焚烧垃圾在垃圾电厂中，垃圾会被投入到燃烧炉中进行燃烧。
垃圾燃烧的目的是将垃圾中的有机物分解，产生高温下的燃烧反应。
燃烧过程中会产生大量的热能，这部分能量即为余热。
第三步：回收余热将产生的余热通过余热发电机进行回收。
余热发电机可以将高温的余热转化为电能。
利用余热发电机能够有效地回收热能，减少电力消耗，提高整体能源利用率。
第四步：供暖通过输电线路，将电力供应到周边的居民区，成为供暖的能源。
对于居民而言，垃圾电厂的电力供应能够降低居民的取暖负担，同时又能够减少能源消耗和环境污染。
总结利用垃圾焚烧过程中产生的余热，进行余热发电和供暖，是一种有效地利用垃圾的方式。
从能源利用和环境保护方面来看，这种方法是一个可行的解决方案。
此外，垃圾焚烧也能够减少垃圾填埋对土地资源的占用，提高垃圾处理的效率和管理水平。
生活垃圾焚烧发电厂建设项目汽轮发电系统设计方案1.1.1 设计原则为提高垃圾焚烧发电厂的经济性，并防止对大气环境的热污染，应对焚烧过程产生的热能进行回收利用。
本期工程垃圾处理规模为700吨/日，远期将达到1000吨/日。
入炉垃圾设计热值为6280kJ/kg。
垃圾经焚烧后，对垃圾焚烧余热通过能量转换的形式加以回收利用，垃圾焚烧炉和余热锅炉为一个组合体，余热锅炉的第一烟道就是垃圾焚烧炉炉膛，对它们组合体的总称为余热锅炉。
在余热锅炉中，主要燃料是生活垃圾，转换能量的中间介质为水。
垃圾焚烧产生的热量被工质吸收，未饱和水吸收烟气热量成为具有一定压力和温度的过热蒸汽，过热蒸汽驱动汽轮发电机组，热能被转换为电能。
为了使垃圾焚烧在获得良好的社会效益的同时取得一定的经济效益，又由于本工程周围无蒸汽的热用户，故本工程拟利用垃圾焚烧锅炉产生的过热蒸汽供汽轮发电机组发电。
一期两台焚烧炉配套余热锅炉产生压力4.1MPa、温度400℃的总蒸汽量为2×26=52t/h，进入汽轮机带动发电机发电。
1.1.2 汽轮发电机组参数汽轮机主要技术参数：数量1台型号N12-3.8额定功率12MW汽机额定进汽量61t/h汽机最大进汽量64t/h主汽门前蒸汽压力 3.8MPa(a)主汽门前蒸汽温度395℃额定转速3000 r/min抽汽级数3级非调整抽汽（1空气预热器+1除氧器+1低压加热器）给水温度130℃设计冷却水温度27℃最高冷却水温度33℃一期发电机的主要技术参数：数量1台型号QF-12-2额定功率12MW10.5kV额定转速3000r/min功率因数0.8频率变化范围48.5～50.5HZ冷却方式空气冷却发电机效率>97%1.1.3 热力系统两台垃圾焚烧余热锅炉产生的过热蒸汽汇集到主蒸汽母管，在主蒸汽母管上经汽机主汽门进入凝汽式汽轮机中作功驱动发电机发电后，排汽进入凝汽器冷凝为凝结水。
由凝结水泵将凝结水加压后进入中压热力除氧器。
XX市生活垃圾焚烧发电工程锅炉施工方案编制：审核：审定：批准：XXXXXXXXXXXXXXX安装集团有限公司第四分公司 XXXX年XX月XX日目录一、工程概况二、安装一般规定准备三、锅炉钢架安装四、锅筒安装五、水冷壁安装六、过热器安装七、省煤器安装八、空气预热器安装九、连接管、管道附件（阀门、仪表等）十、给煤及燃烧系统十一、锅炉整体水压试验十二、各项调整试验十三、锅炉本体大件吊装十四、工程工期保证措施十五、安全技术措施及文明施工十六、交叉施工作业措施十七、环境保护措施1.1工程概况1.1.1工程名称：XXX生活垃圾焚烧发电项目建设设备安装工程1.1.2业主单位：XXXXXXX环保有限公司1.1.3设计单位：XX1.1.4工程地点：XX1.1.5监理单位：XX1.1.6工程质量：一次性验收合格,确保优良工程。
1.1.7工程简介：本工程建设规模为日处理生活垃圾1000吨，工程采用异重流化床垃圾焚烧发电的工艺路线方式，配置2台TG-50/3.82-LJ-500型流化床垃圾焚烧炉、2台12MW汽轮发电机及配套的烟风系统、垃圾储运系统、压缩空气系统、点火油系统、除灰渣系统及飞灰固化系统、工艺给排水及汽水系统、渗滤液收集系统、高低压配电和发电系统、热工自动化控制系统等。
该工程锅炉采用流化床形式的垃圾焚烧方式，大大提高了热转换效率。
三大主机：锅炉：XXXX锅炉股份有限公司设计制造的型号TG-50/3.82-LJ-500异重循环流化床锅炉；汽轮机：XX汽轮电机股份有限公司抽汽凝汽式汽轮机组一套及凝气式汽轮机组一套发电机：XX汽轮电机股份有限公司供货2、锅炉概况：2.1本工程建设规模为日处理生活垃圾1000吨，工程采用异重流化床垃圾焚烧发电的工艺路线方式，配置2台TG-50/3.82-LJ-500型500吨/日垃圾焚烧炉。
2.2锅炉由南通万达锅炉股份有限公司设计制造，型号TG-50/3.82-LJ-500异重循环流化床锅炉。

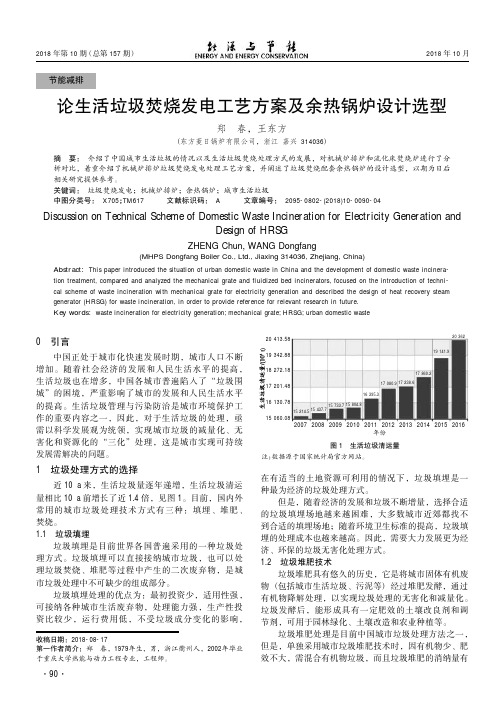

2018年第10期2018年10月0引言中国正处于城市化快速发展时期，城市人口不断增加。
随着社会经济的发展和人民生活水平的提高，生活垃圾也在增多，中国各城市普遍陷入了“垃圾围城”的困境，严重影响了城市的发展和人民生活水平的提高。
生活垃圾管理与污染防治是城市环境保护工作的重要内容之一，因此，对于生活垃圾的处理，亟需以科学发展观为统领，实现城市垃圾的减量化、无害化和资源化的“三化”处理，这是城市实现可持续发展需解决的问题。
1垃圾处理方式的选择近10a 来，生活垃圾量逐年递增，生活垃圾清运量相比10a 前增长了近1.4倍，见图1。
目前，国内外常用的城市垃圾处理技术方式有三种：填埋、堆肥、焚烧。
1.1垃圾填埋垃圾填埋是目前世界各国普遍采用的一种垃圾处理方式。
垃圾填埋可以直接接纳城市垃圾，也可以处理垃圾焚烧、堆肥等过程中产生的二次废弃物，是城市垃圾处理中不可缺少的组成部分。
垃圾填埋处理的优点为：最初投资少，适用性强，可接纳各种城市生活废弃物，处理能力强，生产性投资比较少，运行费用低，不受垃圾成分变化的影响，在有适当的土地资源可利用的情况下，垃圾填埋是一种最为经济的垃圾处理方式。
但是，随着经济的发展和垃圾不断增量，选择合适的垃圾填埋场地越来越困难，大多数城市近郊都找不到合适的填埋场地；随着环境卫生标准的提高，垃圾填埋的处理成本也越来越高。
因此，需要大力发展更为经济、环保的垃圾无害化处理方式。
1.2垃圾堆肥技术垃圾堆肥具有悠久的历史，它是将城市固体有机废物（包括城市生活垃圾、污泥等）经过堆肥发酵，通过有机物降解处理，以实现垃圾处理的无害化和减量化。
垃圾发酵后，能形成具有一定肥效的土壤改良剂和调节剂，可用于园林绿化、土壤改造和农业种植等。
垃圾堆肥处理是目前中国城市垃圾处理方法之一，但是，单独采用城市垃圾堆肥技术时，因有机物少、肥效不大，需混合有机物垃圾，而且垃圾堆肥的消纳量有收稿日期：2018-08-17第一作者简介：郑春，1979年生，男，浙江衢州人，2002年毕业于重庆大学热能与动力工程专业，工程师。
生活垃圾焚烧发电厂建设项目垃圾焚烧系统设计方案1.1.1 进料系统生活垃圾经给料斗、料槽、给料器进入焚烧炉排，垃圾进料装置包括垃圾料斗、料槽和给料器，如图5-2所示。
垃圾给料斗用于将垃圾吊车投入的垃圾暂时贮存，再连续送入焚烧炉处理，给料斗为漏斗形状，能够贮存约1个小时焚烧量的垃圾，由可更换的加厚防磨板组成，为了观察给料斗和溜槽内的垃圾料位，给料斗安装了摄像头和垃圾料位感应装置，并与吊车控制室内的电脑屏幕相联。
料斗内设有避免垃圾搭桥的装置。
给料溜槽设计上垂直于给料炉排，这样能够防止垃圾的堵塞，能够有效的防止火焰回窜和外界空气的漏入，也可以存储一定量的垃料斗与落料槽5-2图圾，溜槽顶部设有盖板，停炉时将盖板关闭，使焚烧炉与垃圾贮坑相隔绝。
给料炉排位于给料溜槽的底部，保证垃圾均匀、可控制的进入焚烧炉排上。
给料炉排由液压杆推动垃圾通过进料平台进入炉膛。
炉排可通过控制系统调节，运动的速度和间隔时间能够通过控制系统测量和设置。
1.1.2 焚烧炉本垃圾焚烧炉燃烧图见图5-3辅助燃料区(确保烟气温度 >850℃，停留时间2s边界超负荷(每天2h36280kJ/k8370kJ/k超负荷2MW(110%)27.92FE'F2425.43MW(100%),最大连续输入热量4600kJ/kg21D'G)W D M(18量4200kJ/kgC'热15.26MW(60%)入C15输总5-3 垃圾焚烧炉燃烧图BA)%)%120)00%110(1h6(/h(th/8t/659t5.1471.866.07.08.09.010.011.012.013.014.015.016.017.018.0理量(t/h)垃圾处图炉排1.焚烧炉是垃圾焚烧发电厂极其重要的核心设备，它决定着整个垃圾焚烧发电厂的工艺路线与工程造价，为了长期、稳定、可靠的运行，从长远考虑，本工程应选用技术成熟可靠的炉排炉焚烧方式。
炉排面由独立的多个炉瓦连接而成，炉排片上下重叠，一排固定，另一排运动，通过调整驱动机构，使炉排片交替运动，从而使垃圾得到充分的搅拌和翻滚，达到完全燃烧的目的，垃圾通过自身重力和炉排的推动力向前前进，直至排入渣斗。
目录第一部分：工程概况 (2)一、工程概况 (2)二、锅炉主要参数 (2)三．工程难点 (3)第二部分：施工依据 (3)第三部分：焚烧炉安装 (5)1.准备工作 (5)2..基础验收、划线 (5)3.锅炉钢架组对焊接 (6)4.锅炉钢架安装 (6)5.焚烧炉炉排安装 (9)6.灰斗安装 (9)7.低位溜槽安装 (9)8.进料斗安装 (9)9.炉壳安装 (9)第四部分余热炉安装 (9)1.锅炉受热面安装 (9)2.锅炉本体管路安装 (13)第五部分水压试验 (13)1.水压试验应具备的条件 (13)2.锅炉水压试验措施 (13)第六部分煮炉 (14)第七部分燃烧器安装 (15)1.燃烧器安装方法： (15)2.保证安装质量的措施 (15)第八部分燃油系统安装 (15)1.油罐吊装 (15)2.油泵安装 (15)3.燃油管道安装 (16)4.保证系统清洁度的措施 (16)第九部分附属设备安装 (16)第十部分非标制造安装 (22)一.主要安装施工顺序 (22)二.主要施工方法 (22)第十一部分焊接工程 (23)一.焊接工程 (23)二.无损检测 (26)第十二部分保温及防腐施工 (27)一.保温 (27)二.防腐 (31)第十三部分施工组织机构及劳动力计划 (33)一、组织机构设置 (33)二、主要资源供应计划 (33)第十四部分质量保证措施 (35)一、质量保证体系的建立和实施 (35)二、质量保证体系各人员职责 (36)三、与业主及监理方加强联系配合 (36)四、质量目标 (37)五、质量保证措施 (37)第十五部分工期保证措施 (43)第十六部分季节性施工措施 (45)一、夏季施工措施 (45)二、冬季施工措施 (46)第十七部分安全生产、文明施工管理 (47)一、安全施工管理 (47)二、文明施工管理 (51)一、工程概况1、项目名称：XXX生活垃圾焚烧发电项目设备安装工程施工2、建设单位：XXX有限公司3、建设地点：XXX生活垃圾填埋场北侧4、建设规模：日焚烧处理生活垃圾3000吨。
生活垃圾焚烧发电厂建设项目垃圾焚烧系统设计方案1.1.1 进料系统生活垃圾经给料斗、料槽、给料器进入焚烧炉排，垃圾进料装置包括垃圾料斗、料槽和给料器，如图5-2所示。
垃圾给料斗用于将垃圾吊车投入的垃圾暂时贮存，再连续送入焚烧炉处理，给料斗为漏斗形状，能够贮存约1个小时焚烧量的垃圾，由可更换的加厚防磨板组成，为了观察给料斗和溜槽内的垃圾料位，给料斗安装了摄像头和垃圾料位感应装置，并与吊车控制室内的电脑屏幕相联。
料斗内设有避免垃圾搭桥的装置。
给料溜槽设计上垂直于给料炉排，这样能够防止垃圾的堵塞，能够有效的防止火焰回窜和外界空气的漏入，也可以存储一定量的垃料斗与落料槽5-2图圾，溜槽顶部设有盖板，停炉时将盖板关闭，使焚烧炉与垃圾贮坑相隔绝。
给料炉排位于给料溜槽的底部，保证垃圾均匀、可控制的进入焚烧炉排上。
给料炉排由液压杆推动垃圾通过进料平台进入炉膛。
炉排可通过控制系统调节，运动的速度和间隔时间能够通过控制系统测量和设置。
1.1.2 焚烧炉本垃圾焚烧炉燃烧图见图5-3辅助燃料区(确保烟气温度 >850℃，停留时间2s边界超负荷(每天2h36280kJ/k8370kJ/k超负荷2MW(110%)27.92FE'F2425.43MW(100%),最大连续输入热量4600kJ/kg21D'G)W D M(18量4200kJ/kgC'热15.26MW(60%)入C15输总5-3 垃圾焚烧炉燃烧图BA)%)%120)00%110(1h6(/h(th/8t/659t5.1471.866.07.08.09.010.011.012.013.014.015.016.017.018.0理量(t/h)垃圾处图炉排1.焚烧炉是垃圾焚烧发电厂极其重要的核心设备，它决定着整个垃圾焚烧发电厂的工艺路线与工程造价，为了长期、稳定、可靠的运行，从长远考虑，本工程应选用技术成熟可靠的炉排炉焚烧方式。
炉排面由独立的多个炉瓦连接而成，炉排片上下重叠，一排固定，另一排运动，通过调整驱动机构，使炉排片交替运动，从而使垃圾得到充分的搅拌和翻滚，达到完全燃烧的目的，垃圾通过自身重力和炉排的推动力向前前进，直至排入渣斗。
