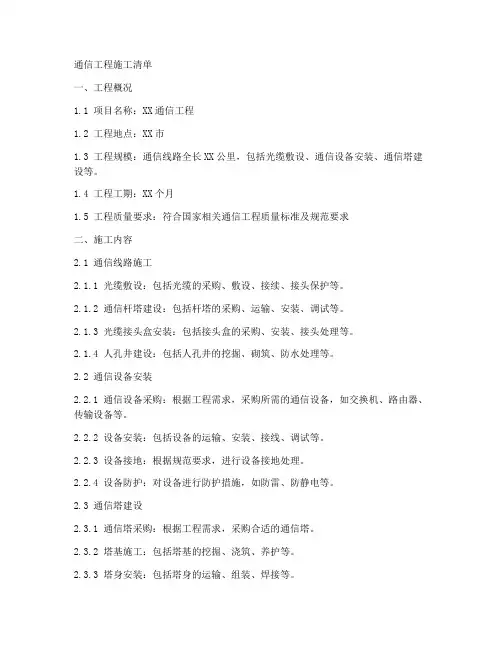

通信工程施工清单一、工程概况1.1 项目名称：XX通信工程1.2 工程地点：XX市1.3 工程规模：通信线路全长XX公里，包括光缆敷设、通信设备安装、通信塔建设等。
1.4 工程工期：XX个月1.5 工程质量要求：符合国家相关通信工程质量标准及规范要求二、施工内容2.1 通信线路施工2.1.1 光缆敷设：包括光缆的采购、敷设、接续、接头保护等。
2.1.2 通信杆塔建设：包括杆塔的采购、运输、安装、调试等。
2.1.3 光缆接头盒安装：包括接头盒的采购、安装、接头处理等。
2.1.4 人孔井建设：包括人孔井的挖掘、砌筑、防水处理等。
2.2 通信设备安装2.2.1 通信设备采购：根据工程需求，采购所需的通信设备，如交换机、路由器、传输设备等。
2.2.2 设备安装：包括设备的运输、安装、接线、调试等。
2.2.3 设备接地：根据规范要求，进行设备接地处理。
2.2.4 设备防护：对设备进行防护措施，如防雷、防静电等。
2.3 通信塔建设2.3.1 通信塔采购：根据工程需求，采购合适的通信塔。
2.3.2 塔基施工：包括塔基的挖掘、浇筑、养护等。
2.3.3 塔身安装：包括塔身的运输、组装、焊接等。
2.3.4 塔上设备安装：包括天线、馈线、避雷针等设备的安装。
2.4 施工辅材及工具2.4.1 辅材采购：包括光缆、接头盒、人孔井盖等辅材的采购。
2.4.2 工具准备：准备施工所需的工具，如挖掘机、钻机、扳手等。
三、施工组织与管理3.1 施工队伍：组织具备相关资质的施工队伍，进行专业培训，确保施工质量。
3.2 施工进度计划：制定详细的施工进度计划，确保工程按时完成。
3.3 质量控制：设立质量检查员，对施工过程进行质量把控。
3.4 安全管理：制定施工现场安全管理制度，确保施工现场安全。
四、工程费用4.1 工程预算：根据工程规模、施工内容、材料价格等因素，编制工程预算。
4.2 费用报销：明确费用报销流程，确保工程费用的合理使用。

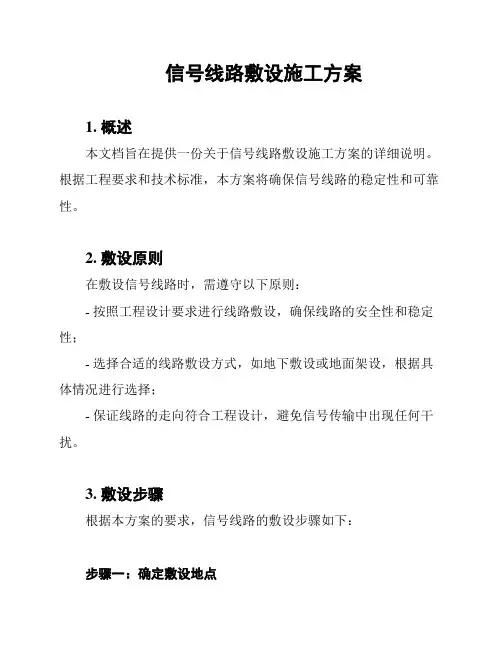

信号线路敷设施工方案1. 概述本文档旨在提供一份关于信号线路敷设施工方案的详细说明。
根据工程要求和技术标准，本方案将确保信号线路的稳定性和可靠性。
2. 敷设原则在敷设信号线路时，需遵守以下原则：- 按照工程设计要求进行线路敷设，确保线路的安全性和稳定性；- 选择合适的线路敷设方式，如地下敷设或地面架设，根据具体情况进行选择；- 保证线路的走向符合工程设计，避免信号传输中出现任何干扰。
3. 敷设步骤根据本方案的要求，信号线路的敷设步骤如下：步骤一：确定敷设地点根据工程设计要求和环境情况，确定合适的信号线路敷设地点。
步骤二：准备敷设材料和工具根据工程需要，准备好所需的信号线路、电缆、接头、保护套管等敷设材料，并准备好敷设所需的工具。
步骤三：敷设线路根据设计图纸和工程要求，进行信号线路的敷设工作。
确保线路的精确敷设，避免出现过长或过短的情况。
步骤四：接地处理在信号线路的敷设过程中，必须进行良好的接地处理，确保信号的稳定传输。
步骤五：安装接头和保护装置在信号线路敷设完毕后，安装适当的接头和保护装置，以保护线路免受损坏和外界干扰。
步骤六：测试和调试完成线路敷设后，进行测试和调试工作，确保线路的正常运行和传输效果。
4. 安全措施在信号线路敷设过程中，需注意以下安全措施：- 工人必须佩戴合适的安全装备，如手套、安全帽等；- 严禁在电气设备上进行无关工作，以避免触电等事故的发生；- 严禁在恶劣天气条件下进行敷设工作，如雷雨天气。
5. 维护与保养信号线路敷设完成后，需进行定期的维护和保养工作，以确保线路的持续稳定和可靠传输。
以上是本文档关于信号线路敷设施工方案的详细说明，希望能为工程实施提供参考和指导。
如有任何问题，请随时联系。
谢谢！。
通信电缆敷设工程方案一、前言通信电缆敷设工程是指利用电缆作为信息传输线路，将通信电缆埋设或架设在地下或地面，连接各种通信设备的工程。
随着信息通信技术的不断发展，通信电缆敷设工程在现代社会中扮演着越来越重要的角色。
在进行通信电缆敷设工程时，需要充分考虑现场环境、工程施工、设备配备等多方面因素，以确保工程顺利进行，保证通信网络的正常运行。
二、项目背景我司拟在某地开展通信电缆敷设工程，该地为一个发达的城市，通信网络覆盖范围广，但因城市规划升级和通信技术更新换代，需要对通信电缆进行更新和扩建。
本次工程主要包括光纤电缆、同轴电缆等多种类型电缆的敷设，目标是提升通信网络的传输速度和稳定性，满足社会发展对通信需求的日益增长。
三、项目内容1.工程范围本次通信电缆敷设工程范围广，涉及城市各个区域的敷设。
具体包括但不限于城市主干道、住宅区、商业区、工业园区等地域的通信电缆敷设工程。
2.工程类型本次工程主要包括地下敷设和架空敷设两种类型，根据不同地域环境和市政规划的要求进行选择。
3.工程规模本次工程共计敷设光纤电缆2000km，同轴电缆1000km，涵盖了城市主要通信网络的更新和扩建。
四、技术方案1.敷设方案光纤电缆的敷设采用地下敷设方式，采用光缆直埋技术，将光缆布放在城市地下道路的道路沿线埋设。
同轴电缆的敷设采用架空敷设方式，利用电缆架将同轴电缆横跨道路或建筑物上空悬挂。
2.敷设技术敷设过程中使用专业的电缆敷设设备，包括电缆挖掘机、电缆直埋机、电缆架、抱杆车等，以确保电缆的安全、稳定敷设。
同时，采用先进的敷设技术和工艺，保证敷设过程中不损坏原有设施，并保持敷设电缆的质量。
3.敷设标准在敷设过程中，严格按照相关的通信电缆敷设标准进行操作，确保敷设质量和施工安全，减少施工过程中的事故和质量问题的发生。
同时，要求施工人员必须具备相关资质和证书，进行培训后方可上岗作业。
五、施工方案1.施工准备在施工前，需进行详细的勘察和测量，确定电缆敷设的线路和敷设点。

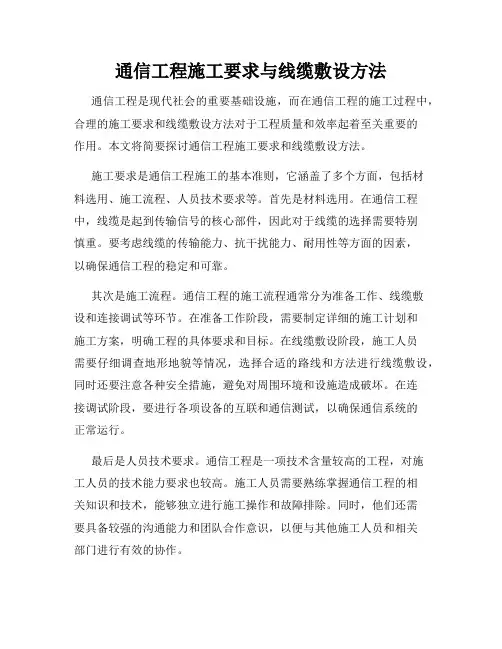

通信工程施工要求与线缆敷设方法通信工程是现代社会的重要基础设施，而在通信工程的施工过程中，合理的施工要求和线缆敷设方法对于工程质量和效率起着至关重要的作用。
本文将简要探讨通信工程施工要求和线缆敷设方法。
施工要求是通信工程施工的基本准则，它涵盖了多个方面，包括材料选用、施工流程、人员技术要求等。
首先是材料选用。
在通信工程中，线缆是起到传输信号的核心部件，因此对于线缆的选择需要特别慎重。
要考虑线缆的传输能力、抗干扰能力、耐用性等方面的因素，以确保通信工程的稳定和可靠。
其次是施工流程。
通信工程的施工流程通常分为准备工作、线缆敷设和连接调试等环节。
在准备工作阶段，需要制定详细的施工计划和施工方案，明确工程的具体要求和目标。
在线缆敷设阶段，施工人员需要仔细调查地形地貌等情况，选择合适的路线和方法进行线缆敷设，同时还要注意各种安全措施，避免对周围环境和设施造成破坏。
在连接调试阶段，要进行各项设备的互联和通信测试，以确保通信系统的正常运行。
最后是人员技术要求。
通信工程是一项技术含量较高的工程，对施工人员的技术能力要求也较高。
施工人员需要熟练掌握通信工程的相关知识和技术，能够独立进行施工操作和故障排除。
同时，他们还需要具备较强的沟通能力和团队合作意识，以便与其他施工人员和相关部门进行有效的协作。
在通信工程中，线缆敷设方法是施工的核心环节之一。
线缆敷设方法的选择和执行直接影响到通信工程的质量和效率。
常用的线缆敷设方法有直埋敷设、管沟敷设和架空敷设等。
直埋敷设是将线缆直接埋入地下，优点是施工简单、经济成本低，但对地形地貌和敷设环境要求较高。
管沟敷设是通过在地下挖掘管沟，将线缆放入其中，适用于较长距离的敷设，但施工难度和成本相对较高。
架空敷设是将线缆架设在支架上，适用于敷设距离较短的情况，但容易受到天气和外界因素的影响。
总之，通信工程施工要求和线缆敷设方法在保证工程质量和效率方面起着重要作用。
我们需要在施工过程中严格按照施工要求进行操作，并根据具体情况选择合适的线缆敷设方法。
第3章 通信电缆的敷设本章内容1.电缆的单盘检验与配盘2.通信电缆（架空、管道、直埋、水底、墙壁、楼内和进局）的敷设3.用户引入线与引入设备本章重点1.电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.管道设备的组成、管孔的排列和敷设管道的工程知识本章难点1.电缆管道设备2.全塑市内通信电缆的敷设方法、步骤和要求本章学时数24学时（理论教学18学时、实训教学6学时）学习本章目的和要求1.掌握电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.掌握管道设备的组成、管孔的排列和敷设管道的工程知识3.技能方面：会正确进行架空电缆的架设、管道电缆的穿放；能完成用户皮线、引入线、室内线的安装3.1电缆的单盘检验与配盘为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。
3.1.1单盘检验单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B端）标记检验等。
1.不良线对及其检验（1）电缆中常见不良线对电缆中的常见不良线对如图3—1所示，有下列几种：①断线：电缆芯线断开。
②混线：芯线相碰触（又名短路）。
本对线间相碰为自混；不同线对间芯线相碰为它混。
③地气：芯线与金属屏蔽层（地）相碰，又称接地。
④反接：本对芯线的a、b线在电缆中间或接头中间错接。
⑤差接：本对芯线的a（或b）线错与另一对芯线的b（或a）线相接，又称鸳鸯对。
⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，又称跳对。
图3—1 常见不良线对单盘检验中一般只作断线、混线和地气检验。
全塑电缆不能剥除芯线绝缘层进行检验，—般可利用模块型接线子卡破绝缘，通过试线孔和试线塞子进行检验（或打开电缆护套后，用火将芯线端头绝缘烧掉，注意火灾，或采用交流信号电源利用电磁感应原理进行检验）。
由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。
通信线路主要工序施工方法及先进技术新工艺的应用1、主要工序施工方法1.1、路由复测工序及施工方法1)定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。
复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。
2)测距：测地面距离时一般使用100m地链。
地链应每天用皮尺校正以免由于地链变化而造成测量误差。
测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。
穿越较大障碍物<铁路、河流、一、二级公路等>时，如位置变更应测绘出新的断面图。
每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。
桩号应随时与绘图、记录者核对。
在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。
3)绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。
核实施工图上的各种障碍及“防护”段落。
提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。
1.2、光缆等器材检验方法1)单盘光缆的检验①单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。
②单盘检验前的准备工作：a)熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；b)收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；③外观的检查：a)检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。
b)开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。
c)剥开光缆头。
有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。
④进行光性能检验：a)衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。
通信工程线缆铺设方案一、引言随着信息化的发展，通信工程在现代社会中扮演着重要的角色。
通信线缆作为连接通信设备的重要组成部分，其设计和铺设对于通信网络的稳定运行和高效通信至关重要。
因此，本文将对通信工程线缆铺设方案进行详细介绍，以确保通信网络的可靠性和安全性。
二、线缆铺设的概述1.1 通信工程线缆的分类通信工程线缆主要包括铜缆和光纤缆两大类。
铜缆包括双绞线和同轴电缆，主要用于传输模拟信号和数字信号。
光纤缆采用光纤作为传输介质，具有高速传输、大容量、抗干扰能力强等优点，适用于长距离、大容量、高速通信网络。
1.2 线缆铺设的目的线缆铺设的目的是为了搭建稳定、高效的通信网络，以满足用户对于通信的需求。
同时，线缆铺设还要考虑铺设成本、维护成本和未来网络扩展等因素。
1.3 线缆铺设的原则线缆铺设应当遵循经济、实用、安全、美观的原则。
要保证通信网络的可靠性和稳定性，线缆要按照规范进行铺设，避免出现电磁干扰、信号衰减等问题。
三、线缆铺设的准备工作2.1 设计方案的制定在进行线缆铺设前，要制定详细的设计方案。
设计方案应包括线缆的类型、规格，铺设路径、设备选型等内容。
设计方案要根据通信需求、网络扩展规划等因素进行综合考虑。
2.2 材料和设备的准备线缆铺设所需的材料包括铜缆、光纤缆、接头、连接器等各种设备。
在进行线缆铺设前，要做好充分的材料和设备的准备工作，确保铺设的顺利进行。
2.3 施工人员的培训线缆铺设需要具备一定的技术水平和专业知识，所以要对施工人员进行相应的培训，提高其操作技能和安全意识，确保施工的质量和安全。
四、线缆铺设的具体步骤3.1 线缆铺设前的准备工作（1）确定铺设路径在开始线缆铺设前，需要确定线缆的铺设路径。
要考虑地形地势、建筑物的结构、通信设备的位置等因素，避免在铺设过程中遇到障碍。
（2）清理铺设环境在铺设线缆前，要清理铺设环境，确保铺设路径畅通无阻。
要清除杂物、垃圾，以确保施工的顺利进行。
3.2 线缆铺设的具体操作（1）铺设线缆根据设计方案，在铺设好线缆的路径后，可以开始铺设线缆。
通信线路工程施工方案一、项目概况本工程位于XX市区域，以改善和提升通信网络设施为目的，主要包括通信线路敷设、设备安装和调试等工作。
项目范围包括城市主干道及次干道，作业路段主要为XX路、XX路、XX路等重要干道。
项目总长度约XX公里，覆盖人口约XX万人。
二、工程内容1. 通信线路敷设：依据施工设计要求，在道路两侧进行地下通信线路敷设，包括光缆、电缆等通信线路的敷设。
2. 设备安装：将通信线路接入到各个终端设备上，包括光纤分光器、光纤收发器、交换机等设备的安装。
3. 调试验收：对已安装的通信线路及设备进行调试，确保通信线路的正常运行。
三、施工组织1. 项目部：由项目经理、副经理、安全员、材料员等人员组成，负责对施工现场的管理和协调工作。
2. 施工队伍：设立2个施工队伍，每个队伍设置队长、副队长和10～20名施工人员，负责具体的施工作业。
四、施工工艺1. 通信线路敷设：（1）线路敷设前，根据设计要求，在施工现场划定好敷设线路的具体位置，清理好施工区域。
（2）用挖掘机和手工工具进行地面开挖，开挖深度按照设计要求，开挖宽度尽可能小，避免对交通的影响。
（3）敷设好光缆、电缆等通信线路后，用沙土和碎石进行填埋，将地面恢复到原状。
（4）对敷设好的通信线路进行验收，确保质量符合要求。
2. 设备安装：（1）设备安装前，将通信线路接入到相关终端设备上。
（2）根据设计要求，将光纤分光器、光纤收发器、交换机等设备进行安装，并接上电源线。
（3）对安装好的设备进行验收，确保其正常运行。
3. 调试验收：（1）对已安装的通信线路及设备进行调试，确保其正常运行。
（2）调试完成后，对通信线路进行验收，确保通信网络质量符合设计要求。
五、施工安全与环保1. 施工现场要设置明显的安全标志，设立安全警戒线，确保施工现场的安全。
2. 施工人员要统一着装，佩戴好安全帽、安全鞋、手套等防护用具。
3. 减少噪音和扬尘扰民，施工现场要设置噪音隔离屏，采取喷水降尘等措施，保护周边环境。

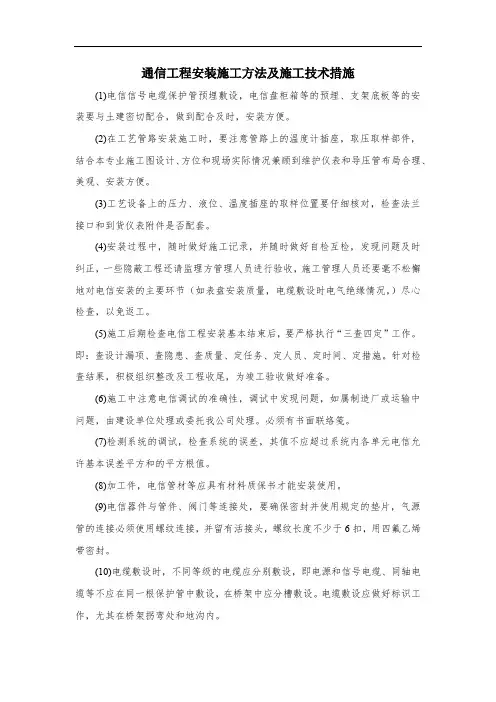

通信工程安装施工方法及施工技术措施(1)电信信号电缆保护管预埋敷设，电信盘柜箱等的预埋、支架底板等的安装要与土建密切配合，做到配合及时，安装方便。
(2)在工艺管路安装施工时，要注意管路上的温度计插座，取压取样部件，结合本专业施工图设计、方位和现场实际情况兼顾到维护仪表和导压管布局合理、美观、安装方便。
(3)工艺设备上的压力、液位、温度插座的取样位置要仔细核对，检查法兰接口和到货仪表附件是否配套。
(4)安装过程中，随时做好施工记录，并随时做好自检互检，发现问题及时纠正，一些隐蔽工程还请监理方管理人员进行验收，施工管理人员还要毫不松懈地对电信安装的主要环节（如表盘安装质量，电缆敷设时电气绝缘情况，）尽心检查，以免返工。
(5)施工后期检查电信工程安装基本结束后，要严格执行“三查四定”工作。
即：查设计漏项、查隐患、查质量、定任务、定人员、定时间、定措施。
针对检查结果，积极组织整改及工程收尾，为竣工验收做好准备。
(6)施工中注意电信调试的准确性，调试中发现问题，如属制造厂或运输中问题，由建设单位处理或委托我公司处理。
必须有书面联络笺。
(7)检测系统的调试，检查系统的误差，其值不应超过系统内各单元电信允许基本误差平方和的平方根值。
(8)加工件，电信管材等应具有材料质保书才能安装使用。
(9)电信器件与管件、阀门等连接处，要确保密封并使用规定的垫片，气源管的连接必须使用螺纹连接，并留有活接头，螺纹长度不少于6扣，用四氟乙烯带密封。
(10)电缆敷设时，不同等级的电缆应分别敷设，即电源和信号电缆、同轴电缆等不应在同一根保护管中敷设，在桥架中应分槽敷设。
电缆敷设应做好标识工作，尤其在桥架拐弯处和地沟内。
(11)电缆敷设中不应有中间接头，如无法避免，应做记录，且接头应在接线盒内。
(12)电缆在敷设中不应强拉，以防绝缘层刮破。
(13)未经施工技术人员的认可，一切电信调试记录及其它交工资料不予认可。
(14)施工中的标准仪器是调试电信设备的依据，应保证标准仪器的准确可靠。

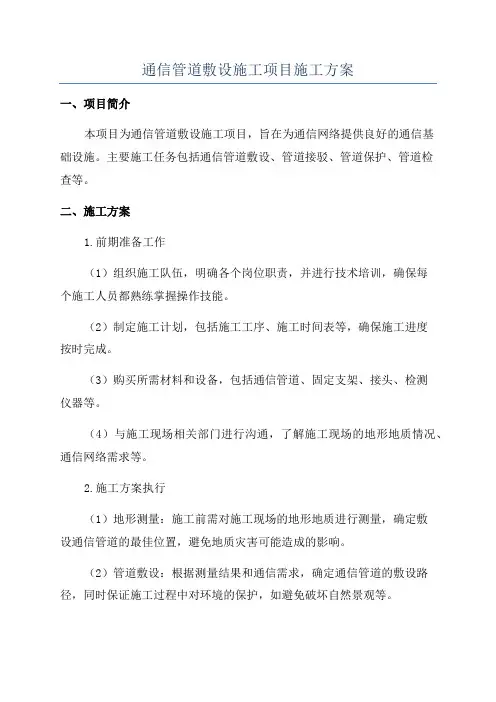

通信管道敷设施工项目施工方案一、项目简介本项目为通信管道敷设施工项目，旨在为通信网络提供良好的通信基础设施。
主要施工任务包括通信管道敷设、管道接驳、管道保护、管道检查等。
二、施工方案1.前期准备工作（1）组织施工队伍，明确各个岗位职责，并进行技术培训，确保每个施工人员都熟练掌握操作技能。
（2）制定施工计划，包括施工工序、施工时间表等，确保施工进度按时完成。
（3）购买所需材料和设备，包括通信管道、固定支架、接头、检测仪器等。
（4）与施工现场相关部门进行沟通，了解施工现场的地形地质情况、通信网络需求等。
2.施工方案执行（1）地形测量：施工前需对施工现场的地形地质进行测量，确定敷设通信管道的最佳位置，避免地质灾害可能造成的影响。
（2）管道敷设：根据测量结果和通信需求，确定通信管道的敷设路径，同时保证施工过程中对环境的保护，如避免破坏自然景观等。
（3）管道接驳：在通信管道敷设好后，进行管道接驳工作，确保管道之间的连接紧密，不会造成信号损失。
（4）管道保护：在管道敷设完成后，需要进行管道保护工作，如设置固定支架、维护管道通畅等，以减少管道损坏的风险。
（5）管道检查：施工完成后，需要进行管道质量检查，确保通信管道敷设质量，避免瑕疵影响通信信号传输。
3.安全措施（1）施工现场应设置明显的安全警示标志，保持施工现场的整洁和安全。
（2）施工现场应设置专人负责安全管理，检查施工人员佩戴安全防护用品，并及时修复施工现场的安全隐患。
（3）施工人员需遵守相关安全操作规程，合理利用施工设备和工具，确保施工过程中不发生安全事故。
4.施工质量控制（1）严格按照工程施工规范进行施工，确保通信管道敷设质量。
（2）加强对施工材料的质量把关，提高通信管道的使用寿命和稳定性。
（3）对施工过程中出现的问题及时处理，并实行巡检制度，确保施工质量符合规范要求。
三、施工管理1.施工人员配备：根据施工方案的需要，合理配备施工人员，包括项目经理、技术工人、安全管理人员等，确保施工任务的顺利进行。

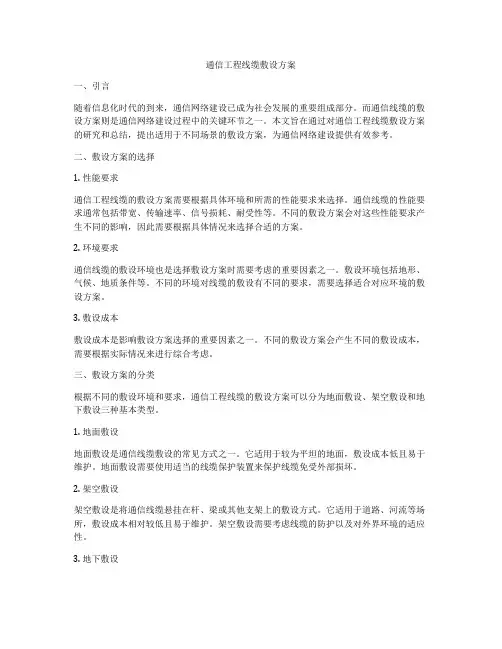

通信工程线缆敷设方案一、引言随着信息化时代的到来，通信网络建设已成为社会发展的重要组成部分。
而通信线缆的敷设方案则是通信网络建设过程中的关键环节之一。
本文旨在通过对通信工程线缆敷设方案的研究和总结，提出适用于不同场景的敷设方案，为通信网络建设提供有效参考。
二、敷设方案的选择1. 性能要求通信工程线缆的敷设方案需要根据具体环境和所需的性能要求来选择。
通信线缆的性能要求通常包括带宽、传输速率、信号损耗、耐受性等。
不同的敷设方案会对这些性能要求产生不同的影响，因此需要根据具体情况来选择合适的方案。
2. 环境要求通信线缆的敷设环境也是选择敷设方案时需要考虑的重要因素之一。
敷设环境包括地形、气候、地质条件等。
不同的环境对线缆的敷设有不同的要求，需要选择适合对应环境的敷设方案。
3. 敷设成本敷设成本是影响敷设方案选择的重要因素之一。
不同的敷设方案会产生不同的敷设成本，需要根据实际情况来进行综合考虑。
三、敷设方案的分类根据不同的敷设环境和要求，通信工程线缆的敷设方案可以分为地面敷设、架空敷设和地下敷设三种基本类型。
1. 地面敷设地面敷设是通信线缆敷设的常见方式之一。
它适用于较为平坦的地面，敷设成本低且易于维护。
地面敷设需要使用适当的线缆保护装置来保护线缆免受外部损坏。
2. 架空敷设架空敷设是将通信线缆悬挂在杆、梁或其他支架上的敷设方式。
它适用于道路、河流等场所，敷设成本相对较低且易于维护。
架空敷设需要考虑线缆的防护以及对外界环境的适应性。
3. 地下敷设地下敷设是将通信线缆埋设在地下的敷设方式。
它适用于地形较为复杂或需要长距离传输的场所，敷设成本较高但对线缆的保护性能较好。
地下敷设需要考虑地下管道的规划和建设，以及对地下环境的影响。
四、敷设方案的具体实施1. 地面敷设的具体实施地面敷设主要包括线缆选择、路线规划和敷设工艺等环节。
在进行地面敷设时，需要选择适合路面条件的线缆类型，规划合理的敷设路线，并采用适当的敷设工艺保障线缆的正常运行。
电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。
根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。
合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。
电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。
市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。
市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。
农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。
高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。
网络通信线缆敷设方案方法概述网络通信线缆敷设是构建有效的网络基础设施的重要步骤。
本文档旨在提供一种简单且有效的网络通信线缆敷设方案方法，既能满足通信需求，又能减少法律复杂性和不确定性。
步骤1. 需求分析在开始敷设线缆之前，首先需要进行需求分析。
确定网络通信要覆盖的区域范围，以及所需的带宽和连接设备。
此外，还需考虑已有的基础设施，以便与现有网络进行集成。
2. 规划网络布局根据需求分析结果，制定网络布局方案。
根据区域范围和设备位置，确定线缆的敷设路径和布线点。
确保线缆敷设路径合理，最小化线缆交叉和冗余。
3. 选择合适的线缆类型根据网络需求和布局规划，选择合适的线缆类型。
常见的网络通信线缆类型包括光纤和铜缆。
根据通信距离和带宽需求，选择合适的线缆规格。
4. 线缆敷设在开始线缆敷设之前，确保敷设路径已清理干净，并且满足安全要求。
按照规划的线缆路径，逐段敷设线缆。
注意保持线缆的整洁和正确的标记。
5. 连接设备和测试完成线缆敷设后，连接相应的网络设备，如交换机、路由器等。
进行线缆的联通测试和信号质量测试，确保线缆敷设的有效性和可靠性。
注意事项- 在敷设线缆过程中，确保遵守相关的安全标准和法规要求。
- 选择符合标准的线缆和设备，以确保网络通信的稳定性和可靠性。
- 在实际线缆敷设前，进行充分的规划和设计，确保线缆的布局和路径合理。
- 如果遇到复杂或法律涉及的问题，请咨询相关专业人士的意见以确保合规。
- 随着技术的发展，及时跟踪和了解新的线缆敷设方案和方法，并根据实际情况进行合理的调整和改进。
以上是一个简要的网络通信线缆敷设方案方法，希望能对您有所帮助。
根据实际情况和特定需求，您可以进行相应的调整和改进。
通信工程施工方法与技术措施管廊内通信管线明敷工程施工工艺如下：安装通信支架→安装通信电缆保护管→管内穿线等，具体施工方法如下：认真审核设计图纸，明确型材的材质及加工方法，铁件加工做到标准化、规范化。
精确的把设备尺寸与底座尺寸结合起来，精心加工，确保安装时顺利；明确加工的各种底座的数量，安装位置，有无预埋件等要求；与相关施工承包商加强联系，积极配合施工；施工完毕后，认真恢复施工环境，做到文明施工。
1.通信电缆支架的安装1、安装通信电缆支架：按照设计的要求选用通信电缆支架，通信电缆支架必须经过锌铬涂层进行防腐处理，要求通信电缆支架不得变形、镀锌剥落，更不允许带有毛刺。
用膨胀螺栓把通信电缆支架与综合管廊侧壁相连接，用力矩扳手拧紧至要求力矩。
安装后，通信电缆支架底面应与综合管廊墙壁充分接触，不得有明显间隙。
2、安装接地线：通信电缆支架第二层上敷设接地扁钢，支架与接地扁钢间采用镀锌螺栓连接，接地扁钢与支架并行，全线贯通。
接地扁钢应平整，无毛刺，无镀锌层剥落。
连接螺栓应用力矩扳手充分拧紧。
接地扁钢在所内一端要与所内接地母排可靠连接，另一端与区间接地扁钢连接。
3、如接地扁钢与预埋件或设备之间需要焊接，焊接时一定要焊接牢固，焊完后，用小铁锤轻轻敲打焊接处，敲掉焊接的表面层，观察有无虚焊现象。
扁钢在预埋件焊接要保证两条焊缝焊满，焊接后的焊渣处理干净，焊缝平整，光洁。
4、安装的通信电缆支架的规格、型号及支架层的垂直净距应符合设计文件的要求，通信电缆在支架上各支持的距离符合图纸要求。
5、通信电缆支架装置应安稳、横平竖直；托架、支架、吊架及桥架的牢固方式符合设计要求，在有坡度的通信电缆线路上装置通信电缆支架与修建物的坡度相同。
6、通信电缆支架完成后，进行防腐处理。
支架的防腐处理方案要得到业主和监理工程师的确认后才能进行施工。
7、所有的连接螺栓均为热镀锌。
2.通信电缆保护管的安装1、电缆管不应有穿孔、裂缝，内壁应光滑，管口应无毛刺和尖角，管口做成喇叭形。
通信工程管道敷设施工工艺方法本文旨在介绍通信工程中的管道敷设施工工艺方法。
以下是一些建议和步骤，供参考。
1. 施工准备在开始管道敷设施工之前，需要进行一系列的准备工作，包括但不限于：- 确定敷设的管道类型和规格；- 选择合适的敷设路线，并进行勘察和测量；- 确定敷设所需的材料和工具，并进行采购和准备；- 分配人员和任务，确保施工团队准备就绪；- 确定施工计划和时间安排。
2. 管道敷设2.1 挖掘根据勘察结果和敷设路线，开始进行挖掘工作，包括但不限于：- 使用适当的挖掘机械进行土方作业；- 根据设计要求进行挖掘深度和宽度控制；- 预留足够的空间用于管道敷设和后续的回填工作。
2.2 敷设管道在挖掘好的沟槽中，开始进行管道的敷设工作，包括但不限于：- 按照设计要求和标准进行管道的安装和固定；- 使用合适的工具和方法连接管道，并确保连接牢固；- 针对特殊情况和需要，采取适当的保护措施，如管道加固、防锈等。
2.3 布放电缆和设备在管道敷设完毕后，进行电缆和设备的布放工作，包括但不限于：- 根据设计要求和管道规格，进行电缆的预剥皮和连接；- 将电缆安装和布放至指定位置，确保布放过程中的保护和固定；- 安装和连接其他通信设备，如接头盒、分支盒等。
3. 工程完工在管道敷设和设备布放完毕后，进行工程的完工工作，包括但不限于：- 进行管道和设备的测试和调试；- 清理施工现场和周围环境，确保无遗留物和安全隐患；- 编制施工记录和技术档案，做好工程文件和资料的归档工作；- 进行工程验收和交接，确保工程质量和顺利交付。
结论通信工程中的管道敷设施工工艺方法涉及多个环节和步骤，需要充分准备和合理安排。
只有在每个环节都遵循设计要求和标准，采取适当的措施和方法，才能确保工程的质量和效果。
因此，在实施管道敷设施工时，应严格按照本文所述的步骤进行操作，并密切监督工程进展，确保工程的顺利完成。
以上是关于通信工程管道敷设施工工艺方法的简单介绍，希望对您有所帮助。
