结构设计易犯条文

常见结构设计违规问题【摘要】建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。

【关键词】违规的明细及主要内容建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。

在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.未按勘察成果设计问题：国务院2000 年1 月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。

施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。

出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。

最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。

2.采用指定产品问题：《中华人民共和国建筑法》第57 条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。

但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。

3.地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。

不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。

结构专业常见问题汇编一、混凝土结构图纸总说明中必须校核和注明的规范条文：1.主体结构设计使用年限。

注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.5条（强条）。

2. 建筑抗震设防类别和建筑抗震设防烈度。

注：《建筑抗震设计规范》（GB50011-2010）第3.1.1条（强条）。

《建筑工程抗震设防分类标准》（GB50223-2008）第3.0.2条（强条）另：GB50223-2008第3.0.3条要求重点设防类建筑应按高于本地区抗震设防烈度一度的要求加强其抗震措施。

其中抗震措施包括抗震计算时的内力调整措施和各种抗震构造措施，具体体现在按抗震设防烈度提高一度后确定建筑结构的抗震等级，并根据抗震等级进行相关的抗震计算和采取相应的构造措施，但地震作用仍按原设防烈度相关参数计算。

对于特殊设防类建筑，除应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施外，同时应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。

3.建筑结构安全等级和地基基础安全等级注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.8条和《建筑地基基础设计规范》（GB50007-2011）第3.0.5.5条（强条）。

4.地基基础设计等级或建筑桩基设计等级。

注：a.《建筑地基基础设计规范》（GB50007-2011）第3.0.1条，取值错误易造成违反第3.0.2条（强条）。

b.《建筑桩基设计规范》（JGJ 94-2008）第3.1.2条，取值错误造成违反第3.1.4条（强条）。

设计等级取值的正确性与否和沉降验算、单桩承载能力的确定、检测桩的数量等参数关系密切。

5.地下室或无地下室建筑电梯井地下部分的防水等级及其所采用的相应的防水措施。

注：《地下工程防水技术规范》（GB50108-2008）第3.1.4（强条）和3.2.1条（强条）。

6.建筑±0.000标高所对应的绝对标高。

结构设计常见强制性条文总结普通构件的要求1.《高规》3.8.1条：梁、板、墙及柱配筋要满足结构计算要求。

2.《荷载规范》5.1.1条：民用建筑楼面均布活荷载的标准值不应小于表5.1.1的规定。

楼梯及消防前室活载3.5，卫生间活载2.5，走廊、门厅视功能活载2.0~3.5，阳台活载2.5。

3.《混规》8.5.1条：钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表8.5.1规定的数值。

注意飘板等构件的配筋率也应满足此条要求。

4.《抗规》6.3.3-2条：梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

5.《抗规》6.3.3-3条：梁端箍筋最大间距和最小直径应按表6.3.3采用，当梁端纵向受拉钢筋配筋率大于2%时，箍筋最小直径应增大2mm。

6.《混规》11.4.12-2条：框架柱和框支柱上、下两端箍筋应加密，加密区的箍筋最大间距和最小直径应符合表11.4.12-2规定。

7.《混规》11.4.12-3条：框支柱和剪跨比不大于2的框架柱应在柱全高范围内加密箍筋，且箍筋间距应符合本条第2款一级抗震等级的要求。

8.《混凝土异形柱结构技术规程》（JGJ149-2006）6.2.5条：异形柱中全部纵向受力钢筋的配筋百分率不应小于表 6.2.5规定的数值，且按柱全截面面积计算的柱肢各肢端纵向受力钢筋的配筋百分率不应小于0.2%。

9.《高规》7.2.17条、8.2.7条：剪力墙结构、框架-剪力墙结构、板柱-剪力墙结构中，剪力墙的竖向、水平分布钢筋的配筋率，抗震设计时均不应小于0.25%，并应至少双排布置。

各排分布筋之间应设置拉筋，拉筋的直径不应小于6mm，间距不应大于600mm。

10.《高规》10.2.19条：部分框支剪力墙结构中，剪力墙底部加强部位墙体的水平和竖向分布钢筋的最小配筋率，抗震设计时不应小于0.3%；抗震设计时钢筋间距不应大于200，钢筋直径不应小于8mm。

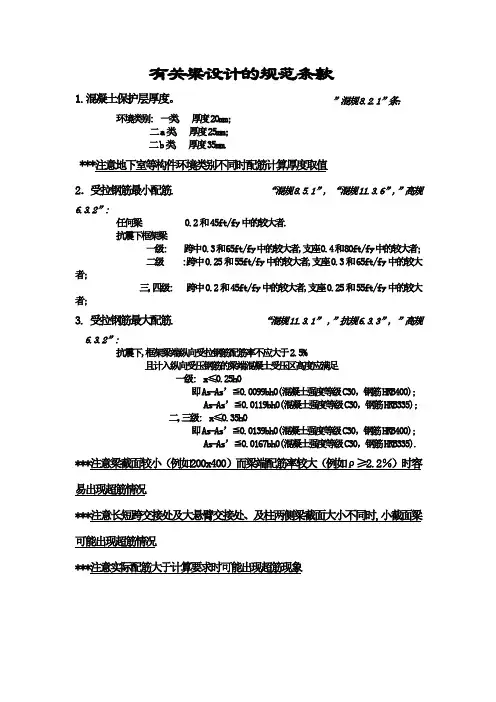

有关梁设计的规范条款1.混凝土保护层厚度。

”混规8.2.1”条：环境类别: 一类, 厚度20mm;二a类, 厚度25mm;二b类, 厚度35mm.***注意地下室等构件环境类别不同时配筋计算厚度取值2．受拉钢筋最小配筋. “混规8.5.1”, “混规11.3.6”,”高规6.3.2”:任何梁0.2和45ft/fy中的较大者.抗震下框架梁一级: 跨中0.3和65ft/fy中的较大者,支座0.4和80ft/fy中的较大者;二级:跨中0.25和55ft/fy中的较大者,支座0.3和65ft/fy中的较大者;三,四级: 跨中0.2和45ft/fy中的较大者,支座0.25和55ft/fy中的较大者;3. 受拉钢筋最大配筋. “混规11.3.1” ,”抗规6.3.3”, ”高规6.3.2”:抗震下,框架梁端纵向受拉钢筋配筋率不应大于2.5%且计入纵向受压钢筋的梁端混凝土受压区高度应满足一级: x≤0.25h0即As-As’≦0.0099bh0(混凝土强度等级C30，钢筋HRB400);As-As’≦0.0119bh0(混凝土强度等级C30，钢筋HRB335);二,三级: x≤0.35h0即As-As’≦0.0139bh0(混凝土强度等级C30，钢筋HRB400);As-As’≦0.0167bh0(混凝土强度等级C30，钢筋HRB335). ***注意梁截面较小（例如200x400）而梁端配筋率较大（例如ρ≥2.2％）时容易出现超筋情况***注意长短跨交接处及大悬臂交接处、及柱两侧梁截面大小不同时,小截面梁可能出现超筋情况***注意实际配筋大于计算要求时可能出现超筋现象4. 抗震下框架梁端底部纵筋最小比例“混规11.3.6”, ,”抗规6.3.3”, ”高规6.3.2”:抗震下框架梁端底部与顶部纵筋面积最小比值应满足以下一级: 0.5二,三级: 0.3***注意柱两侧梁端配筋相差较大，而将较大配筋用于另一侧时，应验算梁底纵筋是否不满足要求5．次梁端部梁顶纵筋最小值“混规9.2.6“；次梁端部梁顶纵筋不应小于梁跨中底部纵筋的四分之一。

结构设计常用条文速查与解 析
演讲人 2011-11-11
目录
01. 1 基木规定
02. 2 地基与基础设计
03. 3 混凝上结构设计 04. 4 钢结构设计
05. 5 砌体结构设计
06. 6 木结构设计
01
1 基木规定
1 基木规定
02
2 地基与基础设计
2 地基与基础设计
2.1 地基设计
2.2 基础设计
0
0
0
3
4
5
5.4.3 砌块 砌体构件
5.4.4 底部 框架-抗震墙
砌体构件
5.4.5 配筋 砌块砌体
抗震墙
5.4 砌体结构抗震设计
06
6 木结构设计
6 木结构设计
感谢聆听
2.2.1 扩展基础
01
Hale Waihona Puke 022.2.2 筏基基础 2.2.3 桩基础
2.3 边坡、基坑支护
03
04
2.4 地基处理
03
3 混凝上结构设计
3 混凝上结构设计
3.1 钢筋 混凝土结 构
3.2 高层 建筑混凝 土结构
3.3 混凝 土结构抗 震设计
3 混凝上结构设计
3.1.1 设计的基 本原则
3.1.3 基本构造 规定
3.3.2 框架结 构
3.3.4 板柱节 点
3.3 混凝土结构抗震设计
04
4 钢结构设计
4 钢结构设计
4.1 普通钢结构
4.2 薄壁型钢结构
4.3 钢结构抗震设 计
4.3.1 基本规定 4.3.2 钢框架结构 4.3.3 钢框架-中心 支撑结构 4.3.4 钢框架一偏心 支撑结构
05

设计施工过程中，建筑结构的易错点第一部分结构设计容易出现的设计问题1.因施工原因造成问题【15大问题】部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋砼板上为砌筑的砖或砌块墙体，砌体和砼两种不同材料界面处易形成裂缝，造成漏水。

解决措施：所有建筑要求做泛水处，均采用现浇砼泛水，泛水高度如建筑无特定要求的，按200高。

存在问题2：梁与板砼强度等级不同，施工不便。

解决措施：同时浇筑的梁、板砼强度等级应一致。

存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。

解决措施：地下室外墙后浇带处，在外侧设一通高预制钢筋砼板，该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法，结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。

存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证。

解决措施：与砼墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇砼墙垛。

解决现浇砼楼板裂缝类存在问题5：屋面板砼强度等级偏高，易产生裂缝而漏水。

解决措施：屋面结构砼强度等级尽可能≤C25级。

存在问题6：地下室底板砼强度等级偏高，易产生裂缝而漏水。

解决措施：施工周期较长的大体积砼，设计时宜考虑砼的后期强度，可采用不少于60天龄期的砼强度。

存在问题7：地下室底板及侧墙后浇带新旧砼界面处易产生裂缝，经常出现渗漏。

解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带。

存在问题8：现浇砼板内预埋PVC电管时，砼板经常沿管线出现裂缝。

解决措施：钢筋砼板中预埋PVC等非金属管时，沿管线贴板底放置300宽φ×10×10钢丝网片。

存在问题9：现电梯间前室有大量设备管线暗埋在砼板内，造成结构隐患，易出现裂缝。

解决措施：预埋管线非常多的板，板厚宜按结构设计所需板厚+30。

存在问题10：屋面等有防水要求的砼板，对裂缝控制要求较严，如何控制裂缝。

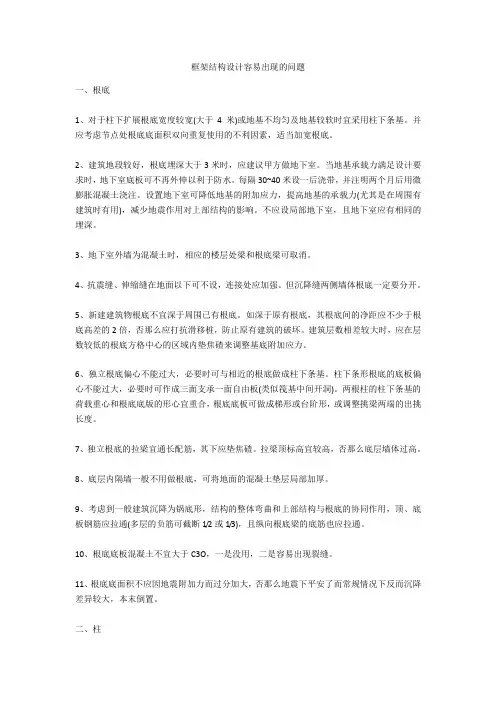

框架结构设计容易出现的问题一、根底1、对于柱下扩展根底宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。

并应考虑节点处根底底面积双向重复使用的不利因素，适当加宽根底。

2、建筑地段较好，根底埋深大于3米时，应建议甲方做地下室。

当地基承载力满足设计要求时，地下室底板可不再外伸以利于防水。

每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。

设置地下室可降低地基的附加应力，提高地基的承载力(尤其是在周围有建筑时有用)，减少地震作用对上部结构的影响。

不应设局部地下室，且地下室应有相同的埋深。

3、地下室外墙为混凝土时，相应的楼层处梁和根底梁可取消。

4、抗震缝、伸缩缝在地面以下可不设，连接处应加强。

但沉降缝两侧墙体根底一定要分开。

5、新建建筑物根底不宜深于周围已有根底。

如深于原有根底，其根底间的净距应不少于根底高差的2倍，否那么应打抗滑移桩，防止原有建筑的破坏。

建筑层数相差较大时，应在层数较低的根底方格中心的区域内垫焦碴来调整基底附加应力。

6、独立根底偏心不能过大，必要时可与相近的根底做成柱下条基。

柱下条形根底的底板偏心不能过大，必要时可作成三面支承一面自由板(类似筏基中间开洞)。

两根柱的柱下条基的荷载重心和根底底版的形心宜重合，根底底板可做成梯形或台阶形，或调整挑梁两端的出挑长度。

7、独立根底的拉梁宜通长配筋，其下应垫焦碴。

拉梁顶标高宜较高，否那么底层墙体过高。

8、底层内隔墙一般不用做根底，可将地面的混凝土垫层局部加厚。

9、考虑到一般建筑沉降为锅底形，结构的整体弯曲和上部结构与根底的协同作用，顶、底板钢筋应拉通(多层的负筋可截断1/2或1/3)，且纵向根底梁的底筋也应拉通。

10、根底底板混凝土不宜大于C3O，一是没用，二是容易出现裂缝。

11、根底底面积不应因地震附加力而过分加大，否那么地震下平安了而常规情况下反而沉降差异较大，本末倒置。

二、柱1、地上为圆柱时，地下局部应改为方柱，方便施工。

（ ６ ） 异 形 柱 柱肢 纵 向 受 力筋 最 小 配 筋 率要 求 ， 《 异 型柱 混 凝 土 结 构技 术 规程 》 ． ２ ． ５条 。 易违 反 此 条 的 环 节 ： 梁上 、 墙 上 异
形柱的配筋。
换 梁受力复杂 ， 且在 结构中十分重要 ， 故转换梁纵 筋、 腰筋 、 箍
建筑 节能
Ｌ ｏ Ｗ ｃ Ａ Ｒ Ｂ ｏ Ｎ Ｗ ｏ Ｒ Ｌ Ｄ ２ ０ １ ７ ／ １
混凝土结构施工图中易违反 的强制性条文总结
沈 靓 （ 合肥工业大学建筑设计研究院， 安 徽 合肥 ２ ３ ０ ０ ０ ９ ）
【 摘 要】 总结 归纳 混凝土结构施工 图中易违反 的强制性 条文， 并 指出结构设计中易忽视 的环节 ， 为结构施工 图设计人 员提供 参考和 预警 ， 提高
受剪承栽力。
３ 结 语
笔 者 通 过 大 量 工 程 经验 。归 纳 罗列 出混 凝 土 结 构 设 计 中
（ ３ ） 平 板 式 筏 基 受 冲切 、 受剪 承 载 力要 求 ， 《 建 筑 地 基 基 础 设计规范》 ８ ． ４ ． ６条 、 ８ ． ４ ． ９条 。易违 反 此 条 的 环 节 ： 当筏 板 变厚 证 工 程 安 全 提供 参 考 和 预 警 。 度时 ， 如柱墩处 ， 应 验 算 柱 墩 对 筏 板 受 冲切 承 载 力 和 筏 板 ． ５ ． １条 、 ｌ １ ． ３ ． ６条 、 １ １ ． ４ ． １ ２条 ， 《 建 筑 抗 震设 计规 范 》 ． ３ ． ７条 、 ６ ． ４ ． ３条 ， 《 高 层 建 筑 混 凝 土 结 构 技 术
力特 征 值 按 正 常使 用极 限 状 态下 作 用 的标 准 组 合 验 算 ：桩 身
承 栽 力。

木结构设计强制条文5.1 一般规定《木结构设计规范》GBJ5－881.0.4承重木结构应在正常温度和湿度环境中的房屋结构和构筑物中使用。

凡处于下列生产、使用条件的房屋和构筑物不应采用木结构：一、极易引起火灾；二、受生产性高温影响，木材表面温度高于50℃；三、经常受潮且不易通风。

2.1.1 承重结构用的木材，应从本规范表3.2.1－1所列的树种中选用。

重要的木制连接件应采用细密、直纹、无节和无其他缺陷的耐腐的硬质阔叶材。

2.1.2承重结构用的木材，其材质可分为三级。

设计时，应根据构件的受力种类按表2.1.2－1的要求选用适当等级的木材。

胶合木结构用的木材材质，也分为三级。

设计时，应根据胶合木构件的受力种类和部位，按表3.1.2-2的要求选用适当等级的木料。

胶合木构件的材质等级表表2.1.2-22.1.3在制作构件时，木材含水率应符合下列要求：一、对于原木或方木结构不应大于25%；二、对于板材结构及受拉构件的连接板不应大于18%；三、对于木制连接件不应大于15%；四、对于胶合木结构不应大于15%，且同一构件各木板间的含水率差别不应大于5%。

2.3.1承重结构使用的胶，应保证其胶合强度不低于木材顺纹抗剪和横纹抗拉的强度。

胶连接的耐水性和耐久性，应与结构的用途和使用年限相适应。

2.3.2对于在使用中有可能受潮的结构以及重要的建筑物，应采用耐水胶；对于在室内正常温、湿度环境中使用的一般胶合木结构，可采用中等耐水性胶。

承重结构用胶，除应具有出厂合格证明外，尚应在使用前检验其胶粘能力。

3.1.2木结构的计算，应考虑下列两种极限状态：一、承载能力极限状态。

二、正常使用极限状态。

对于所有结构均应按承载能力极限状态计算其强度及稳定性。

对于在使用时变形值须受限制的结构，应按正常使用极限状态的要求验算其变形。

3.2.1在正常情况下，木材的强度设计值及弹性模量，应按表3.2.1－1采用。

对于下列情况，表3.2.1－1中的设计指标，尚应按下列规定予以调整：5.2 构造要求《木结构设计规范》GBJ5－886.1.4杆系结构中的主要木构件，当有对称削弱时,其净截面面积不应小于毛截面面积的50%；当有不对称削弱时，其净截面面积不应小于毛截面面积的60%。

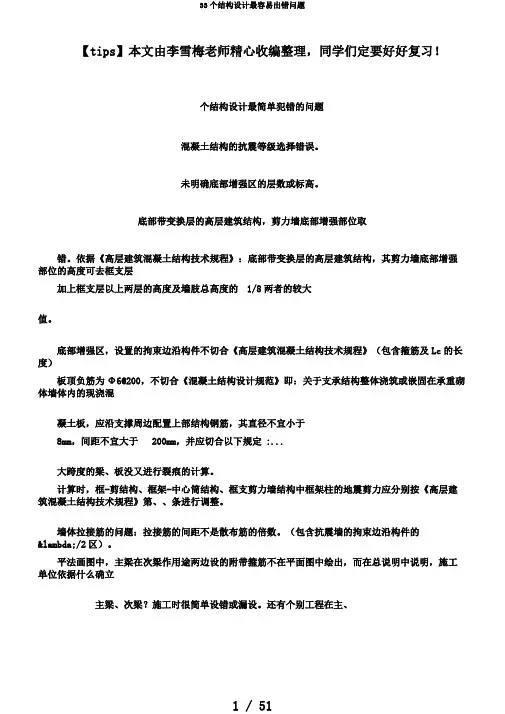

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！个结构设计最简单犯错的问题混凝土结构的抗震等级选择错误。

未明确底部增强区的层数或标高。

底部带变换层的高层建筑结构，剪力墙底部增强部位取错。

依据《高层建筑混凝土结构技术规程》：底部带变换层的高层建筑结构，其剪力墙底部增强部位的高度可去框支层加上框支层以上两层的高度及墙肢总高度的1/8两者的较大值。

底部增强区，设置的拘束边沿构件不切合《高层建筑混凝土结构技术规程》（包含箍筋及Lc的长度）板顶负筋为Ф6@200，不切合《混凝土结构设计规范》即：关于支承结构整体浇筑或嵌固在承重砌体墙体内的现浇混凝土板，应沿支撑周边配置上部结构钢筋，其直径不宜小于8mm，间距不宜大于200mm，并应切合以下规定 :...大跨度的梁、板没又进行裂痕的计算。

计算时，框-剪结构、框架-中心筒结构、框支剪力墙结构中框架柱的地震剪力应分别按《高层建筑混凝土结构技术规程》第、、条进行调整。

墙体拉接筋的问题：拉接筋的间距不是散布筋的倍数。

（包含抗震墙的拘束边沿构件的λ/2区）。

平法画图中，主梁在次梁作用途两边设的附带箍筋不在平面图中绘出，而在总说明中说明，施工单位依据什么确立主梁、次梁？施工时很简单设错或漏设。

还有个别工程在主、次梁（或井字梁）交接处，两梁均设吊筋，设计人自己不可以判断谁的集中力传给谁。

以集中荷载为主时，框架梁设加密区、非加密区，常常致使非加密区箍筋不足。

框架梁梁跨相差较大（大、小跨）时，应依据弯距包络图设计，有时小跨的负钢筋要通长设，这一点有的设计人重视不够。

好多工程的楼梯画图深度不可以知足设计的要求。

有的缺平面图，有的缺剖面图。

个别楼梯净高不可以知足规范的要求。

钢筋的搭接长度不切合《混凝土结构设计规范》依据纵向钢筋搭接接头面积百分率修正搭接长度的要求。

钢筋混凝土结构构件中纵向受力钢筋的配筋率不知足《混凝土结构设计规范》第强条的要求。

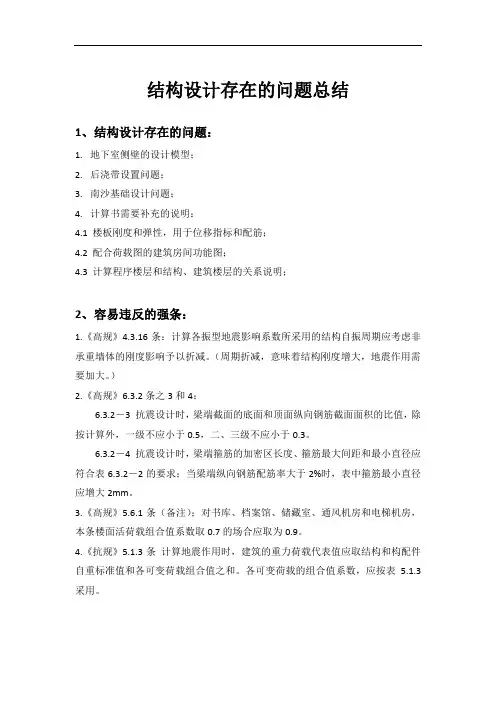

结构设计存在的问题总结1、结构设计存在的问题：1.地下室侧壁的设计模型；2.后浇带设置问题；3.南沙基础设计问题；4.计算书需要补充的说明：4.1楼板刚度和弹性，用于位移指标和配筋；4.2配合荷载图的建筑房间功能图；4.3计算程序楼层和结构、建筑楼层的关系说明；2、容易违反的强条：1.《高规》4.3.16条：计算各振型地震影响系数所采用的结构自振周期应考虑非承重墙体的刚度影响予以折减。

（周期折减，意味着结构刚度增大，地震作用需要加大。

）2.《高规》6.3.2条之3和4：6.3.2－3 抗震设计时，梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算外，一级不应小于0.5，二、三级不应小于0.3。

6.3.2－4 抗震设计时，梁端箍筋的加密区长度、箍筋最大间距和最小直径应符合表6.3.2－2的要求；当梁端纵向钢筋配筋率大于2%时，表中箍筋最小直径应增大2mm。

3.《高规》5.6.1条（备注）；对书库、档案馆、储藏室、通风机房和电梯机房，本条楼面活荷载组合值系数取0.7的场合应取为0.9。

4.《抗规》5.1.3条计算地震作用时，建筑的重力荷载代表值应取结构和构配件自重标准值和各可变荷载组合值之和。

各可变荷载的组合值系数，应按表 5.1.3采用。

对于组合值系数，软件不能分别对待，需要重新输入计算。

5.《高规》6.3.2条表6.3.2－2，箍筋最大间距有hb/4和6d、8d的要求，当框架梁高和纵向受力钢筋较小时容易不满足。

框架梁高度h b 受力纵筋抗震等级一（100）二（100）三（150）四（150）300 12 h b/4≈70，6d＝72，取70h b/4≈70，8d＝96，取70h b/4≈70，8d＝96，取70h b/4≈70，8d＝96，取70350 12 h b/4≈80，6d＝72，取70h b/4≈80，8d＝96，取80h b/4≈80，8d＝96，取80h b/4≈80，8d＝96，取80350 14 h b/4≈80，6d＝84，取80h b/4≈80，8d＝112，取80h b/4≈80，8d＝112，取80h b/4≈80，8d＝112，取80400 14 h b/4＝100，6d＝84，取80h b/4＝100，8d＝112，取100h b/4＝100，8d＝112，取100h b/4＝100，8d＝112，取100400 16 h b/4＝100，6d＝96，取90h b/4＝100，8d＝128，取100h b/4＝100，8d＝128，取100h b/4＝100，8d＝128，取100400 18 h b/4＝100，6d＝108，取100h b/4＝100，8d＝144，取100h b/4＝100，8d＝144，取100h b/4＝100，8d＝144，取100《建筑荷载规范》（GB5009-2012）5.1.2条，对活荷载的折减系数取值，均按表5.1.2，忽略了前提条件是该表仅适用于表5.1.1的1项之（1）的建筑类型，即“住宅、宿舍、旅馆、办公楼、医院病房、托儿所、幼儿园”。

Construction & Decoration4 建筑与装饰2023年8月下 房屋建筑结构设计中的常犯错误及对策李子朋铜仁市城乡规划勘测设计研究院有限公司 贵州 铜仁 554200摘 要 近年来，经常出现因房屋建筑结构不合理而造成居民在日常生活中的困扰，这些事件的发生也让建设单位意识到了房屋建筑结构的重要性。

为减少此种情况的发生，提高居民对建设单位的信任度，提升居民日常生活舒适度，国家要明确房屋建筑结构设计的基本要求，设计单位要总结房屋建筑结构设计中容易出现的错误，以此制定出相应的改善措施。

基于此，本文便对房屋建筑结构设计中常犯错误及对策进行简单探讨，仅供参考。

关键词 房屋建筑；建筑结构；结构设计；常见错误；改正措施Common Mistakes and Countermeasures in Design of Housing Building StructureLi Zi-pengTongren Urban and Rural Planning Survey Design Research Institute Co., Ltd., Tongren 554200, Guizhou Province, China Abstract In recent years, there are often troubles caused by unreasonable housing building structure in daily life of residents, and the occurrence of these events has also made the construction unit realize the importance of housing building structure. In order to reduce the occurrence of such situation, improve residents’ trust in the construction unit, and enhance the comfort of residents’ daily life, the nation shall clarify the basic requirements of housing building structure design, and the design unit shall summarize the common mistakes in housing building structure design, and accordingly formulate corresponding improvement measures. Based on this condition, this paper briefly discusses the common mistakes and countermeasures in housing building structure design, for reference only.Key words housing construction; building structure; structure design; common mistakes; correction measures引言人类日常生活离不开衣、食、住、行，房屋建筑已然成为国民日常必需品。

=====WORD完整版----可编辑----专业资料分享=====
轴系结构设计常见错误整理
1. 轴端无倒角，轴上零件不便装拆。

2. 轴肩过高，轴承不便拆卸
3.齿轮无周向固定
4.轴头段长度等于齿轮轮毂的长度，套筒顶不住齿轮，齿轮固定不可靠。

5.联轴器没有轴向定位。

6.联轴器没有周向固定。

7.联轴器没有轴向固定。

8.无调整垫片，轴承间隙无法调整。

9. 无密封装置，无法防漏油及防尘。

10.精加工面过长而不便装拆轴承。

11.转动的轴与静止轴承端盖相接触，轴不能正常运转。

12.转动的套筒与静止的轴承外圈相接触，轴系不能正常运转。

13.铸造箱体的机加工面与非机加工面未区分开。

14.无砂轮越程槽，轴颈处不便磨削加工。

----完整版学习资料分享----。

结构设计中容易出错的数据总结在结构设计中，存在许多容易出错的数据类型和数据处理方式。

这些错误可能会导致系统不稳定、不安全或功能异常。

为了帮助避免这些错误，本文总结了一些常见的结构设计中容易出错的数据问题，并提供了相应的解决方案。

1.数据类型不匹配：在结构设计中，经常会涉及到不同的数据类型，例如整数、浮点数、字符串等。

如果在操作过程中使用了错误的数据类型，可能会导致计算结果错误或者引发异常。

为了避免这种错误，需要仔细检查数据类型，并进行相应的类型转换。

解决方案：在设计过程中明确规定各个数据字段的数据类型，并使用类型检查来确保数据的正确性。

同时，在进行数据处理操作时，进行数据类型转换，以确保操作的正确性。

2.数据溢出：数据溢出是指数据值超过了所能表示的范围。

例如，在使用整数类型进行计算时，如果结果超出了该类型的表示范围，就会发生溢出错误。

这种错误可能会导致计算结果不准确，甚至引发系统崩溃。

解决方案：在进行数据计算前，需要对可能的数据溢出进行预估，并采取相应的措施进行处理。

例如，使用更大的数据类型来存储计算结果，或者对数据进行截断处理。

3.数据一致性问题：数据一致性是指数据在不同的地方具有相同的值。

在结构设计中，由于不同的功能模块可能会对同一份数据进行修改，如果没有有效地保持数据的一致性，就会导致系统出现错误。

解决方案：为了保持数据的一致性，可以采用事务控制、锁机制等方法。

此外，还可以使用触发器、约束等数据库技术来约束数据的一致性。

4.数据丢失或重复：数据丢失是指数据在传输或存储过程中丢失的情况，而数据重复是指同一份数据被多次存储或传输的情况。

这些问题可能会导致系统的数据不准确或不完整。

解决方案：为了避免数据丢失或重复，可以采用数据备份、冗余存储等方法来提高数据的可靠性。

此外，在进行数据传输时，可以使用校验和、消息认证码等方式进行数据完整性的验证。

5.数据安全性问题：数据安全性是指数据在存储和传输过程中避免被未经授权的访问、修改或删除。
