学生--PID控制MATLAB仿真实验

题目：以PID控制进行系统仿真学院自动化学院专业班级工业自动化111班学生姓名黄熙晴目录1 引言 (1)1.1本论文研究内容 (1)2 PID控制算法 (1)2.1模拟PID控制算法 (1)2.2数字式PID控制算法 (3)2.3PID控制算法的改进 (5)2.3.1微分项的改进 (5)2.3.2积分项的改进 (9)2.4模糊PID控制算法 (11)2.4.1模糊推理的系统结构 (12)2.4.2 PID参数在线整定原则 (12)2.5PID控制器研究面临的主要问题 .................................. 错误！未定义书签。

3 MATLAB编程和仿真 (13)3.1PID控制算法分析 (13)3.2MATLAB仿真 (15)4结语 (20)参考文献...................................................................................... 错误！未定义书签。

1 引言PID控制器以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。

光学表面等离子共振生物传感技术受温度影响很大，因此设计高精度的温度控制器对于生物分析仪十分重要。

研究PID的控制算法是PID控制器整定参数优化和设定的关键技术之一。

在工业过程控制中，目前采用最多的控制方式依然是PID方式。

它具有容易实现、控制效果好、鲁棒性强等特点，同时它原理简单，参数物理意义明确，理论分析体系完整，并为工程界所熟悉，因而在工业过程控制中得到了广泛应用。

在实际的应用中，许多被控过程机理复杂，具有高度非线性、时变不确定性和纯滞后等特点，特别是在噪声、负载扰动等因素的影响下，参数复杂烦琐的整定过程一直困扰着工程技术人员。

为了减少参数整定的工作量，克服因环境变化或扰动作用造成系统性能的降低，就要提出一种PID控制参数的自动整定。

1.2本论文研究内容本文在介绍传统的PID控制算法，并对传统算法改进后，在学习的基础上提出一种模糊参数自整定方法，这种模糊控制的PID算法必须精确地确定对象模型。

这篇文章是关于基于Matlab的PID控制仿真课程设计的，主要内容包括PID控制的基本原理、Matlab的应用、课程设计的目的和意义、课程设计的具体步骤和具体操作步骤。

文章采用客观正式的语气，结构合理，旨在解释基于Matlab的PID控制仿真课程设计的重要性和实施方法。

1. 简介PID控制是一种常见的控制算法，由比例项（P）、积分项（I）和微分项（D）组成，可以根据被控对象的实际输出与期望输出的偏差来调整控制器的输出，从而实现对被控对象的精确控制。

Matlab是一种强大的数学建模与仿真软件，广泛应用于工程领域，尤其在控制系统设计和仿真方面具有独特优势。

2. PID控制的基本原理PID控制算法根据被控对象的实际输出与期望输出的偏差来调整控制器的输出。

具体来说，比例项根据偏差的大小直接调整输出，积分项根据偏差的积累情况调整输出，微分项根据偏差的变化速度调整输出。

三者综合起来，可以实现对被控对象的精确控制。

3. Matlab在PID控制中的应用Matlab提供了丰富的工具箱，其中包括控制系统工具箱，可以方便地进行PID控制算法的设计、仿真和调试。

利用Matlab，可以快速建立被控对象的数学模型，设计PID控制器，并进行系统的仿真和性能分析，为工程实践提供重要支持。

4. 课程设计的目的和意义基于Matlab的PID控制仿真课程设计，旨在帮助学生深入理解PID控制算法的原理和实现方法，掌握Matlab在控制系统设计中的应用技能，提高学生的工程实践能力和创新思维。

5. 课程设计的具体步骤（1）理论学习：学生首先需要学习PID控制算法的基本原理和Matlab在控制系统设计中的应用知识，包括控制系统的建模、PID控制器的设计原理、Matlab的控制系统工具箱的基本使用方法等。

（2）案例分析：学生根据教师提供的PID控制实例，在Matlab环境下进行仿真分析，了解PID控制算法的具体应用场景和性能指标。

（3）课程设计任务：学生根据所学知识，选择一个具体的控制对象，如温度控制系统、水位控制系统等，利用Matlab建立其数学模型，设计PID控制器，并进行系统的仿真和性能分析。

PID仿真实验报告PID控制是一种经典的控制方法，被广泛应用于工业自动化控制系统中。

本次实验主要针对PID控制器的参数调整方法进行仿真研究。

实验目的：1.研究PID控制器的工作原理；2.了解PID参数调整的方法；3.通过仿真实验比较不同PID参数对系统控制性能的影响。

实验原理：PID控制器由比例（P）、积分（I）、微分（D）三个控制部分组成。

比例控制：输出与误差成比例，用来修正系统集成误差；积分控制：输出与误差的积分关系成比例，用来修正系统持续存在的静态误差；微分控制：输出与误差变化率成比例，用来修正系统的瞬态过程。

PID参数调整方法有很多种，常见的有经验法、Ziegler-Nichols法和优化算法等。

实验中我们使用经验法进行调整，根据系统特性来进行手动参数调整。

实验装置与步骤：实验装置：MATLAB/Simulink软件、PID控制器模型、被控对象模型。

实验步骤：1. 在Simulink中建立PID控制器模型和被控对象模型；2.设定PID控制器的初始参数；3.运行仿真模型，并记录系统的响应曲线；4.根据系统响应曲线，手动调整PID参数；5.重复第3步和第4步，直到系统的响应满足要求。

实验结果与分析：从图中可以看出，系统的响应曲线中存在较大的超调量和震荡，说明初始的PID参数对系统控制性能影响较大。

从图中可以看出，系统的响应曲线较为平稳，没有出现明显的超调和震荡。

说明手动调整后的PID参数能够使系统达到较好的控制效果。

总结与结论：通过本次实验，我们对PID控制器的参数调整方法进行了研究。

通过手动调整PID参数，我们能够改善系统的控制性能，提高系统的响应速度和稳定性。

这为工业自动化控制系统的设计和优化提供了参考。

需要注意的是，PID参数的调整是一个复杂的工作，需要结合具体的控制对象和要求进行综合考虑。

而且，不同的参数调整方法可能适用于不同的控制对象和场景。

因此，在实际应用中，需要根据具体情况选择合适的参数调整方法，并进行实验验证。

计算机控制技术实验指导书（MATLAB版）机电学院杨蜀秦编2012-11-19实验一 连续系统的模拟PID 仿真一、基本的PID 控制 在模拟控制系统中，控制器最常用的控制规律是PID 控制。

模拟PID 控制系统原理框图如图1-1所示。

图1-1 模拟PID 控制系统原理框图PID 控制规律为：⎪⎪⎭⎫⎝⎛++=⎰dt t de T dt t e T t e k t u DtI p )()(1)()(0或写成传递函数的形式⎪⎪⎭⎫ ⎝⎛++==s T s T k s E s U s G D I p 11)()()( Ex1 以二阶线性传递函数ss 251332+为被控对象，进行模拟PID 控制。

输入信号)2.0*2sin()(t t r π=，仿真时取3,1,60===d i p k k k ，采用ODE45迭代方法，仿真时间10s 。

仿真方法一：在Simulink 下进行仿真，PID 控制由Simulink Extras 节点中的PID Controller 提供。

仿真程序：ex1_1.mdl ，如图1-2所示。

图1-2 连续系统PID 的Simulink 仿真程序连续系统的模拟PID 控制正弦响应结果如图1-3所示。

图1-3 连续系统的模拟PID 控制正弦响应仿真方法二：在仿真一的基础上，将仿真结果输出到工作空间中，并利用m 文件作图。

仿真程序：ex1_2.mdl ，程序中同时采用了传递函数的另一种表达方式，即状态方程的形式，其中[]0,01,1330,25010==⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡-=D C B A ，如图1-4所示。

m 文件作图程序：ex1_2plot.mclose all ;plot(t,rin,'k',t,yout,'k'); xlabel('time(s)'); ylabel('r,y');二、线性时变系统的PID 控制 Ex2 设被控对象为Jss Ks G +=2)(，其中)2sin(300400),6sin(1020t K t J ππ+=+=，输入信号为)2sin(5.0t π。

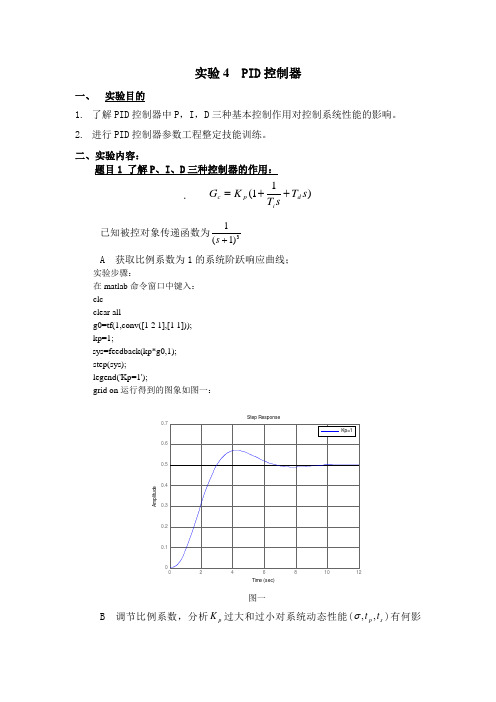

实验4 PID 控制器一、 实验目的1. 了解PID 控制器中P ，I ，D 三种基本控制作用对控制系统性能的影响。

2. 进行PID 控制器参数工程整定技能训练。

二、实验内容：题目1 了解P 、I 、D 三种控制器的作用：． )11(s T sT K G d i p c ++= 已知被控对象传递函数为3)1(1+sA 获取比例系数为1的系统阶跃响应曲线；实验步骤：在matlab 命令窗口中键入： clcclear allg0=tf(1,conv([1 2 1],[1 1])); kp=1;sys=feedback(kp*g0,1); step(sys);legend('Kp=1');grid on 运行得到的图象如图一：Step ResponseTime (sec)A m p l i t u d e图一B 调节比例系数，分析p K 过大和过小对系统动态性能(s p t t ,,σ)有何影响？稳态性能(稳定/ss e )的影响；实验步骤：在matlab 命令窗口中键入： clcclear allg0=tf(1,conv([1 2 1],[1 1])); kp=0.1:0.6:3;for i=1:length(kp)sys=feedback(kp(i)*g0,1); step(sys);legend('first','second','third','four','five'); grid on hold onend 运行之后得到的图象如图二：0246810121416180.10.20.30.40.50.60.70.80.91Step ResponseTime (sec)A m p l i t u d e图二分析：图二中绘制了Kp 从0.1到3时的系统单位阶跃响应曲线，可以看到，当比例作用增大时，闭环系统稳态误差变小，响应的震荡加剧，响应速度变快。

数字PID 控制算法及Matlab 仿真一.实验目的：1.学习数字PID 算法的基本原理。

2.学习数字PID 调节器参数调节方法。

二.实验属性及设备：验证性实验，使用电脑及相关专业软件。

三.实验原理：1.概述首先建立数字PID 直流电机控制模型，然后用Matlab 的LTI 状态分析工具箱进行仿真，并绘制转速及控制电压变化图形。

图：kk k y r e -=2.位置式数字PID 算法公式010j )(u e e K e K e K u k k D kk I k P k +-⨯+⨯+⨯=-=∑3.增量式数字PID 算法公式)2()(211---+-⨯+⨯+-⨯=∆k k k D k I k k P k e e e K e K e e K u kk k u u u ∆+=-14.Matlab LTI 工具箱函数（作为了解内容）例：一台150kW 直流电动机，额定电压220V ，额定转速1000r/min ，额定电流700A ，R a =0.05Ω，L d =2mH ，假设负载及电动机转动总惯量GD 2=125kg ·m 2，则：)min/185.0100005.0*700220r V n R I U C N a N N e ⋅=-=-=Am N C C e T /767.155.9⋅==s R L T a a a 04.005.01023=⨯==-s C C R GD T T e a m 051.0767.1185.037505.01253752=⨯⨯⨯==mA kg C C e M ⋅==18.003.1传递函数为4902526521051.000204.041.51/1)()(222++=++=++=s s s s s T s T T C s u s y m m a e利用Matlab 建立传递函数方法为：sys=tf(270.5,[1,40,50])当采样间隔为ts=0.01s 时，则其z 变换（离散）传递函数为：dsys=c2d(sys,ts,'z')Matlab 输出为(Transfer function):0.1217z +0.112-----------------------------z^2-1.736z +0.7788Sampling time:0.01获得分子和分母的函数为：[num,den]=tfdata(dsys,'v')如果电机输入电压状态为u k ，输出转速状态为y k 。

⽤MATLAB 对PID 控制做简单的仿真PID 控制是⽬前⼯程上应⽤最⼴的⼀种控制⽅法，其结构简单，且不依赖被控对象模型，控制所需的信息量也很少，因⽽易于⼯程实现，同时也可获得较好的控制效果。

PID 控制是将误差信号e(t)的⽐例(P)，积分(I)和微分(D)通过线性组合构成控制量进⾏控制，其输出信号为：下⾯⽤MATLAB 软件对PID 控制做简单的仿真描述。

1. 建⽴⼆阶负反馈控制系统，其开环传递函数为：clc; clear all; close all;Go = tf(1,conv([2,1],[5,1]));2. ⽐例控制，输出与输⼊偏差成⽐例，即直接将误差信号放⼤或缩⼩。

⽐例控制的传递函数为：取不同的⽐例系数，绘制系统的单位阶跃响应曲线：Kp = [0.5,2,5,10];for m = 1:4 sys = feedback(Kp(m)*Go,1); step(sys); hold on;end随着K P 值的增⼤，系统响应速度加快，但系统的超调也随着增加，调节时间也随着增长。

当K P 增⼤到⼀定值后，闭环系统将趋于不稳定。

⽐例控制具有抗⼲扰能⼒强、控制及时、过渡时间短的优点，但存在稳态误差，增⼤⽐例系数可提⾼系统的开环增益，减⼩系统的稳态误差，从⽽提⾼系统的控制精度，但这会降低系统的相对稳定性，甚⾄可能造成闭环系统的不稳定，因此，在系统校正和设计中，⽐例控制⼀般不单独使⽤。

3. 微分控制，输出与输⼊偏差的微分成⽐例，即与偏差的变化速度成⽐例。

微分控制（与⽐例控制同时使⽤）的传递函数为：取不同的微分系数，绘制系统的单位阶跃响应曲线：Kp = 10;u(t)=[e(t)+e(t)dt +]K P 1T I ∫t 0T D de(t)dt(s)=G O 1(2s +1)(5s +1)(s)=G C K P(s)=(1+s)G C K P T DTd = [0,0.4,1,4];for m = 1:4 G1 = tf([Kp*Td(m),Kp],[0,1]); sys = feedback(G1*Go,1); step(sys); hold on;end随着T D 值的增⼤，系统超调量逐渐减⼩，动态特征有改善。

1 数字PID控制在MATLAB仿真实验下图为数字PID控制算法仿真实验的示意图：
在模拟的过程中，我们分别改变其中的一个参数，而其他的两个参数不变的情况下，观测他的图像变化。

1、当改变比例时：
分析结果：当只改变比例，积分和微分都不变的情况下，比例系数越大，调节作用越强，但是存在调节误差。

2、当只改变积分时
分析结果：当系统中只改变积分，而比例和微风都不变时，可以减少或消除误差，但响应慢。

3、当只改变微分时
分析结果：当系统中加入了微分环节时，改善了系统的稳定性能和动态性能，但是，它的响应比较慢。

《MATLAB控制系统仿真》PID控制系统校正设计引言1.PID校正装置PID校正装置也称为PID控制器或PID调节器。

这里P，I，D分别表示比例、积分、微分,它是最早发展起来的控制方式之一。

2.PID校正装置的主要优点原理简单，应用方便，参数整定灵活。

适用性强，在不同生产行业或领域都有广泛应用。

鲁棒性强，控制品质对受控对象的变化不太敏感，如受控对象受外界扰动时，无需经常改变控制器的参数或结构。

在科学技术迅速发展的今天，出现了许多新的控制方法，但PID由于其自身的的优点仍然在工业过程控制中得到最广泛的应用。

PID控制系统校正设计1.设计目的1.1 熟悉常规PID控制器的设计方法1.2掌握PID参数的调节规律1.3学习编写程序求系统的动态性能指标2.实验内容2.1在SIMULINK窗口建立方框图结构模型。

2.2设计PID控制器，传递函数模型如下。

()⎪⎭⎫⎝⎛++=s T s T k s G d i p c 112.3修改PID 参数p K 、i T 和d T ，讨论参数对系统的影响。

3.4利用稳定边界法对PID 参数p K 、i T 和d T 校正设计。

2.5根据PID 参数p K 、i T 和d T 对系统的影响，调节PID 参数实现系统的超调量小于10%。

3. 实验操作过程3.1在SIMULINK 窗口建立模型图1 设计模型方框图3.2设计PID 控制器图2 PID控制器模型3.3利用稳定边界法对PID参数p K、i T和d T校正设计: 表1 PID稳定边界参数值校正后的响应曲线图3（a）校正后的响应曲线图3（b）校正后的响应曲线3.4调节PID参数实现系统的超调量小于10%:表2 PID 参数图4 响应曲线图4.规律总结1.P控制规律控制及时但不能消除余差,I控制规律能消除余差但控制不及时且一般不单独使用,D控制规律控制很及时但存在余差且不能单独使用。

2.比例系数越小，过渡过程越平缓，稳态误差越大;反之，过渡过程振荡越激烈，稳态误差越小;若p K过大，则可能导致发散振荡。

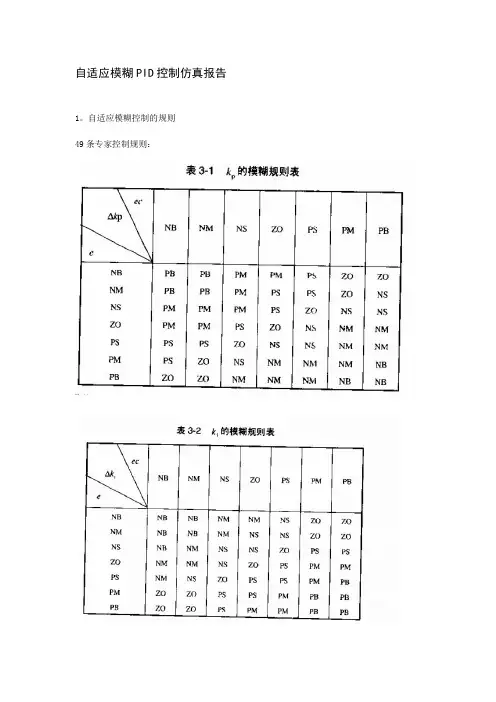

自适应模糊PID控制仿真报告
1。

自适应模糊控制的规则
49条专家控制规则：
2。

系统仿真框图
包括模糊控制器，PID控制器两部分组成。

3.模糊控制器设计
确定为双输入,三输出结构
确定每个变量的论域，其中每个变量都有一个模糊子集来表示。

这个模糊子集中有7个语言变量,分别是：NB，NM，NS,ZO,PS,PM,PB
在编辑界面中，确定好每一个语言变量的范围,以及隶属函数的类型。

如下图所示：
输入模糊控制规则：
仿真结果
PID控制器Kp参数在控制过程中的变化曲线：
Ki参数：
Kd参数：
系统闭环控制阶跃响应曲线：
传统PID控制响应曲线：(ZN整定法）
对比可以发现，自适应模糊PID控制不仅使曲线超调量小，响应过程平稳，而且动态响应时间也较短.性能优于传统PID控制器。

对比如下：(PID采用cohen-coon整定法）红色为常规PID控制器，黄色为模糊PID控制器
采用ZN法整定后对比：
而且在仿真中发现一个问题：ZN法整定存在不稳定问题，但模糊控制则非常平稳
加干扰的控制对比系统框图
对比效果:
对应的模糊PID参数变化情况: P
PI
PD。

大作业基于matlab的PID控制算法仿真深圳大学大作业-基于matlab的pid控制算法仿真-深圳大学基于MATLAB的PID控制算法仿真要求：（1）利用MATLAB仿真工具Simulink制作了两种数字PID控制器算法（位置式和增量式）进行仿真（2）受控对象为一阶惯性连杆D（s）=1/（5S+1）（3）采样周期T=1s（4）仿真结果：确定pid相关参数，使得系统的输出能够很快的跟随给定数值变化，给出示例，输入和输出波形，程序列表和必要的分析。

首先，d(s)=1/(5s+1)Simulink模型建立如下：准备工作：（1）双击步骤并将sampletime设置为1，以满足采样周期T=1s的要求（2）选择的模拟时间为500图中\为积分器，\为微分器，\为比例系数。

\为积分时间常数，\为积分时间常数。

当P控制器的参数调整时，微分器和积分器的输出与系统断开。

在smulink中，断开微分器和积分器之间的输出连接。

同样，在设置PI控制器的参数时，断开微分器的输出连接。

第一步是先获取开环系统的单位阶跃响应，在simulink中，把反馈连线、微分器、积分器的输出连线都断开，并将’kp’的值置为1，连线如下图（下载）后，图片可调节变大)模拟完成后，双击“范围”得到下图将kp的值置为2，并连上反馈连线，得下图：上图显示了P控制下系统的单步响应。

接下来对pi控制整定，比例放大系数仍为kp=2，经多次输入ti的值，发现ti=2，即1/ti=0.5时，系统的输出最理想，如下图（下载后，图片可以调整和放大）选定仿真时间，仿真运行，运行元毕后.双击\得到以下结果当响应曲线有一定的超调量，系统响应因积分时间过长而不能稳定时，应缩短积分时间。

相反，如果过冲过大，则应增加积分时间，最后Ti=2最后，连上微分器，经多次输入调试，td的值置为2时，系统能最快地趋向稳定。

如下图双击范围以获取：(下载后，图片可调节变大)从以上三幅图可以看出，PI和PID控制的响应速度基本相同，系统的稳定输出值也相同。

控制系统pid参数整定方法的matlab仿真实验报告一、引言PID控制器是广泛应用于工业控制系统中的一种常见控制算法。

PID 控制器通过对系统的误差、误差积分和误差变化率进行调节，实现对系统的稳定性和动态性能的控制。

而PID参数的整定是保证系统控制性能良好的关键。

本实验旨在利用Matlab仿真，研究控制系统PID参数整定的方法，探讨不同整定策略对系统稳定性和动态性能的影响，为工程实际应用提供理论依据。

二、控制系统模型本实验采用了以二阶惯性环节为例的控制系统模型，其传递函数为：G(s) = K / (s^2 + 2ξω_ns + ω_n^2)其中，K为系统增益，ξ为阻尼比，ω_n为自然频率。

三、PID参数整定方法实验中我们探讨了几种典型的PID参数整定方法，包括经验法、Ziegler-Nichols方法和遗传算法。

1. 经验法经验法是一种简单粗糙的PID参数整定方法，根据实际系统的性质进行经验性调试。

常见的经验法包括手动调整法和试探法。

在手动调整法中，我们通过调整PID参数的大小，观察系统的响应曲线，从而找到满足系统性能要求的参数。

这种方法需要操作者有一定的经验和直觉，且对系统有一定的了解。

试探法是通过试验和试验的结果来确定PID参数的值。

在试探过程中，我们可以逐渐逼近最佳参数，直到满足系统性能要求。

2. Ziegler-Nichols方法Ziegler-Nichols方法是一种广泛应用的PID参数整定方法。

该方法通过系统的临界增益和临界周期来确定PID参数。

首先，在开环状态下，逐渐增加系统增益，当系统开始出现振荡时，记录下此时的增益值和周期。

然后根据临界增益和临界周期的数值关系，计算出PID参数。

3. 遗传算法遗传算法是一种基于生物进化原理的优化算法，可以用于自动化调整PID参数。

该方法通过对参数的种群进行进化迭代，逐渐找到最优的PID参数。

四、实验结果与分析我们利用Matlab进行了控制系统的PID参数整定仿真实验，并得到了不同整定方法下的系统响应曲线。

实验1 闭环控制系统仿真实验——PID 控制算法仿真一、实验目的1．掌握PID 控制规律及控制器实现。

2．掌握用Simulink 建立PID 控制器及构建系统模型与仿真方法。

二、实验设备计算机、MATLAB 软件 三、实验原理在模拟控制系统中，控制器中最常用的控制规律是PID 控制。

PID 控制器是一种线性控制器，它根据给定值与实际输出值构成控制偏差。

PID 控制规律写成传递函数的形式为s K sKiK s T s T K s U s E s G d p d i p ++=++==)11()()()( 式中，P K 为比例系数；i K 为积分系数；d K 为微分系数；ip i K K T =为积分时间常数；pdd K K T =为微分时间常数；简单来说，PID 控制各校正环节的作用如下：（1）比例环节：成比例地反映控制系统的偏差信号，偏差一旦产生，控制器立即产生控制作用，以减少偏差。

（2）积分环节：主要用于消除静差，提高系统的无差度。

积分作用的强弱取决于积分时间常数i T ，i T 越大，积分作用越弱，反之则越强。

（3）微分环节：反映偏差信号的变化趋势（变化速率），并能在偏差信号变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调节时间。

四、实验过程1、在MA TLAB 命令窗口中输入“simulink ”进入仿真界面。

2、构建PID 控制器：（1）新建Simulink 模型窗口（选择“File/New/Model ”）,在Simulink Library Browser 中将需要的模块拖动到新建的窗口中，根据PID 控制器的传递函数构建出如下模型：各模块如下：Math Operations 模块库中的Gain 模块，它是增益。

拖到模型窗口中后，双击模块，在弹出的对话框中将‘Gain ’分别改为‘Kp ’、‘Ki ’、‘Kd ’，表示这三个增益系数。

Continuous 模块库中的Integrator 模块，它是积分模块；Derivative 模块，它是微分模块。

基于matlab的pid控制仿真课程设计PID（比例-积分-微分）控制器是一种常见的控制算法，被广泛应用于工业控制系统中。

在本文中，我们将介绍基于MATLAB的PID控制仿真课程设计。

首先，我们将简要介绍PID控制器的原理和特点，然后介绍如何使用MATLAB进行PID控制的仿真。

PID控制器是一种反馈控制器，可以通过比例、积分和微分三部分来调节控制系统的输出。

比例部分根据误差的大小进行调节，积分部分用于消除稳态误差，微分部分用于抑制系统振荡。

通过调节PID控制器的参数，可以使系统的稳定性、响应速度和稳态误差达到预期的要求。

在MATLAB中，可以使用控制系统工具箱来进行PID控制的仿真。

首先，我们需要定义一个系统模型，可以是连续时间系统或离散时间系统。

然后，我们可以使用PID控制器对象来创建一个PID控制器。

PID控制器的参数可以通过试错法、模型辨识等方法进行调节。

一旦系统模型和PID控制器被定义，我们可以使用MATLAB中的仿真工具来进行PID控制器的仿真。

通常，我们将输入信号作为控制器的参考信号，将输出信号作为系统的输出，并将控制器的输出作为系统的输入。

然后，我们可以观察系统的响应，并根据需要调整控制器的参数。

在进行PID控制仿真实验时，我们可以通过选择不同的控制器参数、改变控制器的结构、调整参考信号等方式来研究控制系统的性能。

例如，我们可以改变比例增益来改变系统的稳定性和响应速度，增加积分时间常数来减小稳态误差，增加微分时间常数来抑制系统振荡等。

在课程设计中，我们可以设计不同的控制实验，并分析不同参数对系统性能的影响。

例如，可以研究比例增益对系统稳定性和响应速度的影响，或者研究积分时间常数对稳态误差的影响等。

同时，我们还可以通过比较PID控制和其他控制算法（如PI控制、PD控制等）来评估PID控制的优势和局限性。

在进行PID控制仿真实验时，我们应该注意以下几点。

首先，选择合适的系统模型，确保模型能够准确地描述实际系统的行为。

《过程控制及其MATLAB实现》PID控制器参数自整定实验课程名称：过程控制及其MATLAB实现实验类型：验证性实验项目名称： PID控制器参数自整定一、实验目的1．熟悉PID控制器参数的自整定法；2．学会利用MATLAB实现对控制器参数进行整定。

二、实验设备安装Windows系统和MATLAB软件的计算机一台。

三、实验内容1、某液位控制系统，在控制阀开度增加10%后，液位的响应数据如下：如果用具有延迟的一阶惯性环节近似，确定其参数K、T和t 并根据这些参数整定PI控制器的参数，用仿真结果验证之。

2、已知被控对象的传递面数为G(s)分别用动态特性参款法、稳定边界法，衰减曲线法以及MATLAB的pidtune面数确定PID控制器参数，并用单位阶跃响应比较整定结果。

四、实验原理任务一：该曲线可以近似用带纯延迟的一阶惯性环节式子来拟合，即依据书中公式增益可以用切线法、两点法等方法来求传递函数参数：任务二：1、动态特性参数法：该方法通过观察被控对象的单位阶跃响应曲线，提取出关键的动态特性参数，然后根据这些参数结合经验公式计算出 PID 控制器的参数；2、稳定边界法：该方法是基于被控对象的频域特性进行整定的，它通过绘制被控对象的开环频率响应曲线，找到最接近于稳定极点的相位交点，然后利用该相位交点计算出相位裕度和增益裕度，再根据一定的经验公式计算出 P ID 控制器的参数；3、衰减曲线法：该方法也是基于被控对象的单位阶跃响应曲线进行整定的，它通过绘制被控对象的阶跃响应曲线，根据经验公式计算出该曲线的衰减系数和周期，然后利用这些参数计算出 PID 控制器的参数；4、 MATLAB 的 pidtune 函数：该函数是 MATLAB 提供的自动 PID 控制器设计工具，它可以根据用户指定的性能要求（如超调量、调节时间等）以及被控对象的传递函数，自动计算出最优的 PID 控制器参数。

五、实验步骤任务一：某液位控制系统，在控制阀开度增加10%后，液位的响应数据如下：由数据两点法计算可得可知：t=9，T=18,K=6.3/0.1=63。

PID控制算法的MATLAB仿真假设我们现在要设计一个PID控制器来控制一个被控对象，该对象的传递函数为G(s)。

首先，我们需要确定PID控制器的参数。

这些参数包括比例增益Kp、积分时间Ti和微分时间Td。

在Simulink中，我们可以使用以下步骤来进行PID控制的仿真：1. 打开MATLAB，并在工具栏上选择Simulink模块。

2. 在Simulink模块中，选择一个PID控制器模块，并将其拖放到工作区域中。

4.将被控对象的传递函数G(s)添加到工作区域中，并将其与PID控制器模块连接起来。

5.添加一个把期望值作为输入的信号源，并将其连接到PID控制器模块的输入端口上。

6.添加一个作为输出的信号源，并将其与被控对象的输出端口连接起来。

7. 在Simulink模块中运行仿真。

下面以一个简单的例子来说明PID控制的仿真过程。

假设我们要控制一个小车的速度，将其速度控制在一个期望值上。

小车的动力学方程可以表示为：m * V_dot = F - B * V其中，m为小车的质量，V为小车的速度，F为施加在小车上的力，B 为摩擦系数。

首先，我们需要将动力学方程转化为传递函数的形式。

假设小车的传递函数为：G(s)=1/(m*s+B)在Simulink中，可以通过使用Transfer Fcn模块来表示传递函数。

在工作区域中添加该模块，并设置其参数为1 / (m * s + B)。

接下来，我们需要添加PID控制器模块，并设置其参数。

假设我们选择Kp=1,Ti=0.5,Td=0.1作为PID控制器的参数。

将信号源（期望值）和输出信号（小车速度）连接到PID控制器模块。

然后，将PID控制器的输出连接到小车动力学方程的输入端口。

最后，点击Simulink模块中的“运行”按钮，即可开始仿真。

在进行仿真时，可以观察小车速度是否能够达到期望值，并调整PID控制器的参数以获得更好的控制效果。

通过以上步骤，在MATLAB中可以很方便地进行PID控制的仿真。
