SGB620-40T刮板输送机使用说明书

SGB 620/40T型矿用刮板输送机1 适用条件SGB 620/40T型矿用刮板输送机适用于炮采工作面和中间巷道运煤。

2 型式、基本参数及技术特性：2.1 本机属边双链式可弯曲刮板输送机2.2 型号含义说明：推荐机型电动机功率中部槽宽度边双链刮板式输送机2.3 技术特征：2.3.1输送量(t／h) (150)2.3.2链速(m／s)………………………………………………0.86 2.3.3 电动机：型号.........................................................D S B一40 功率(K W) (40)电压(V)......................................................660／380 转速(r／m i n) (1470)2.3.4 液力偶合器型号……………………………………………Y L一400型额定功率(k w) (40)工作液体...............................................................水注水量(L) (9)2.3.5 减速器：型号……………………………………………………JS40型速比………………………………………………………24.5642.3.6 刮板链：型式...................................................双边圆环链规格...............................................................18×64 每条链破断负荷（k N） (350)链中心距（m m） (500)刮板间距（m m） (1024)每米质量(k g)………………………………………………18.8 2.3.7 中部槽：长×宽×高（m m）.................................1500×620×180 水平弯曲(°) (3)垂直弯曲(°) (3)2.3.8紧链方式……………………………………………摩擦制动2.3.9机器总重量(t)………………………………………………17.63 输送机的组成3.1 输送机的组成SGB 620/40型矿用刮板输送机是专为中间巷道运输而设计的。

SGB420/40Z型刮板输送机使用说明书执行标准 MT/T105-2006(使用产品前请阅读使用说明书)枣庄市福兴矿山设备有限公司2009-10-02目录安全警示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32、结构组成与工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33、技术特性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54、安装与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55、使用维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76、故障分析与排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯97、易损件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯98、运输及贮存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯99、开箱及检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯910、其他⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9附表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10-12附图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13-24安全警示1、在输送机运行中，任何人不得跨越输送机，否则将导致受伤或死亡。

2 、在采煤过程中，任何人不得站在输送机的机头、尾端、煤壁侧，否则将导致受伤或死亡。

3、除了运输煤炭和少量矸石外，输送机不得携运任何其他物品，否则将造成设备损坏及人员伤亡。

4、电气设备在煤矿井下应安全接地，严禁带电开盖。

5、输送机为电动运行，在进行任何维护工作时，必须确定已切断电源。

6、安装使用维护过程中，各润滑部位出现的泄漏物应及时掩埋，清理干净。

7、刮板机安标配套零部件（如：下表所示），必须取得安全标志证书，并在安标有效期内使用。

安标配套件明细表序号零部件名称规格备注1输送机用隔爆型三相异步电动DSB-40-4(380/660)机2刮板输送机用减速器JS403液力偶合器YOXD400 4矿用高强度圆环链18×64-C 5矿用圆环链用开口式连接环18×64-C1、概述1.1 产品特点：本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。

1.2 主要用途及使用范围：本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。

刮板输送机使用说明书[1]刮板输送机使用说明书[1]一、产品简介二、安全操作规程1.操作人员必须熟悉本说明书，并在了解相关知识后方可操作刮板输送机。

2.在操作刮板输送机之前，操作人员必须穿戴好安全装备，包括安全帽、安全鞋、护目镜等。

3.刮板输送机必须按照正常操作程序进行使用，不得擅自改变操作方法。

4.在操作刮板输送机时，操作人员必须注意周围环境，并确保周围无障碍物堵塞或其他危险情况。

5.刮板输送机禁止使用者携带随身物品，以免发生危险事件。

6.如果在操作刮板输送机时发生故障或异常情况，应立即停止使用并通知维修人员。

三、操作步骤1.开机准备（1）确认刮板输送机及其配件无损伤后，接通电源。

（2）观察刮板输送机的运行方向，确保输送方向正确。

（3）检查刮板链的松紧度是否合适，必要时进行调整。

2.转动刮板机（1）启动电机，观察主机运行是否平稳，无异常声音和情况。

（2）按下启动按钮，使刮板机开始运行。

3.停机操作（1）停机前必须先关闭电机，然后再停止刮板输送机的运行。

（2）确认刮板机完全停止运行后，进行后续维护工作。

四、日常维护1.刮板输送机使用一段时间后，必须进行清洁和润滑。

2.定期检查刮板链的松紧度，并进行适当的调整。

3.检查刮板机的机架、刮板链、刮板等配件是否有破损或脱落情况，如有需及时更换。

4.检查电机和传动装置，确保正常运行并及时处理故障。

5.对刮板输送机周围的工作环境进行清理，防止物料的堆积和堵塞。

五、注意事项1.在操作刮板输送机时，严禁用手或其他物品直接接触运动部件。

2.刮板输送机运行时，禁止在运输带上放置杂物。

3.在清理刮板输送机及其配件时，必须切断所有电源。

4.检查和维护刮板输送机时，应由经过培训的专业人员进行，未经授权人员不得私自操作。

5.在维修刮板输送机时，必须停机并切断电源，以免发生意外。

六、故障排除1.刮板输送机如出现漏料、松绳或其他故障时，必须立即停机，并通知专业人员进行检修。

SGB420/30SGB420/40SGB520/30SGB520/40SGB620/40TSGB620/80刮板输送机使用说明书（执行标准：MT/T 105-2006）制造厂：兖矿集团大陆机械有限公司地址：山东省兖州市经济开发区电话：0537-*******传真：0537-*******目录前言 (2)一、使用范围 (3)二、主要技术特征 (3)三、刮板输送机组成及工作原理 (4)四、输送机零部件的存放 (8)五、输送机的安装及试运转 (8)六、输送机的使用与维护 (11)七、输送机的润滑 (13)八、输送机的故障及处理方法 (13)九、工具一览表 (14)十、质量反馈 (15)例图 (15)１前言直接使用本设备的工作人员及有关管理人员应认真仔细的阅读本说明书。

本说明书将有助于您熟悉和了解正在选型或使用设备的功能及使用范围。

有助于您做出明智、经济的选择。

本说明书内容包含了有关安全操作，正确经济的使用设备的详细说明及有关建议。

认真仔细的阅读本说明书将有助于预防事故，降低维修成本节省维修时间，提高设备的可靠行，并可延长设备的使用寿命。

为保证设备安全可靠的运行，合理的组织及适当的预防措施，是十分重要的。

本说明书所定的维护周期是最大的，仅为推荐值。

应根据现场的具体情况及工作环境做进一步的调整。

应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。

在安装设备的现场应备有说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。

应遵守附件生产厂家相应的操作说明，如电动机、偶合器、真空开关等，只允许使用合格的附件，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。

由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作设备。

在操作设备之前，请认真阅读本说明书，并注意以下符号及其意义。

危险危险提示是使您引起对危险性的重视，否则将导致严重受伤或死亡。

SGB-620/40T刮板输送机技术规格书分管领导：审核：编制：2015年4月一、概述本次供货厂商应成套提供四套同规格刮板输送机，该刮板输送机包括：机头总成、机尾总成、过渡槽、中部槽、刮板等，同时还应提供免费的技术服务和人员培训。

二、使用环境1、矿井为较低瓦斯矿井；煤尘有爆炸危险性，煤层易自燃。

2、环境温度：巷道最低温度：2℃（冬季加热风后）。

3、相对湿度：井下为90％（＋25℃）。

4、巷道中有淋水：水质为中性。

5、工作制度为年工作日330d，每天三班作业，其中两班工作，一班检修，每天净作业时间为16小时。

三、主要技术参数1、输送量：150吨/小时；2、出厂长度：100米/台；3、链速：0.86米/秒；4、电动机型号：DSB-40；5、电机功率：2×40KW；6、转速：1470转/分；7、电压：660/1140V；8、刮板链型式：边双链；9、圆环链规格：φ18×64；10、圆环链破断负荷：≥350KN；11、减速器传动比：1:24.564；12、中部槽规格（长×宽×高）：1500×620×180（轧制槽帮钢）；13、机头高度：620mm14、液力耦合器型号：YOXD400S四、整机技术性能指标1、机头减速器a型号：JS40b结构形式：三级圆椎圆柱齿轮传动c速比：1：24.564d润滑方式：飞溅润滑2、链条张紧装置形式：紧链器+工具链（紧链挂钩）3、链轮结构形式：锻造4、中部槽a结构形式：组焊b外形尺寸（L×W×H mm）：1500×620×180c连接方式：锻造插销链接d中板厚度（mm）：10；材质：Q345Be槽帮钢型号：M18；材质：24Mn2K5、链条和刮板a链条型号：φ18×64-15b链条制造厂：山东矿机集团股份有限公司c连接装置：矿用开口式连结环d连接环型号：18×64e刮板结构：锻造f刮板固定方式：联结环+螺栓6、驱动电机a型号：YBS-40b额定功率（KW）：40c电压（V）：660/1140d冷却方式：风冷e额定转速：14708、其它机头高度（mm）：620五、SGB-620/40T型（双驱动）刮板机结构特征SGB-620/40T型输送机采用端卸式，机头减速器采用三级圆锥圆柱齿轮传动，机尾采用过轮式机尾滚筒总成实现回转，减速器与链轮间采用平键齿连接，减速器与电机采用液力偶合器传动，可有效地缓解冲击，对电机起到很好的过载保护作用。

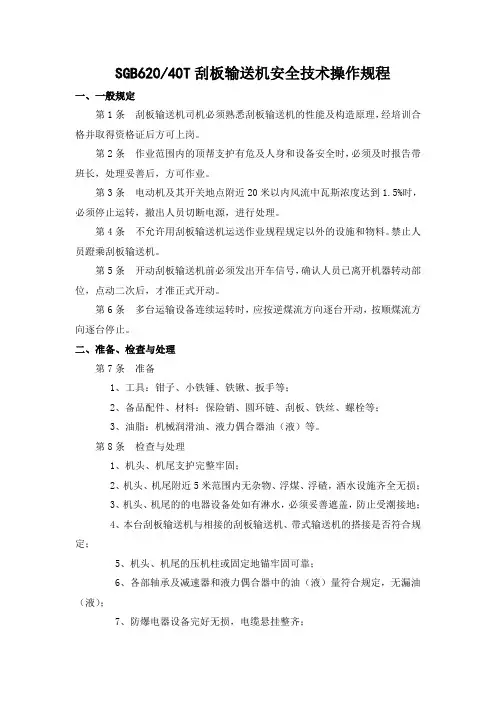

SGB620/40T刮板输送机安全技术操作规程一、一般规定第1条刮板输送机司机必须熟悉刮板输送机的性能及构造原理，经培训合格并取得资格证后方可上岗。

第2条作业范围内的顶帮支护有危及人身和设备安全时，必须及时报告带班长，处理妥善后，方可作业。

第3条电动机及其开关地点附近20米以内风流中瓦斯浓度达到1.5%时，必须停止运转，撤出人员切断电源，进行处理。

第4条不允许用刮板输送机运送作业规程规定以外的设施和物料。

禁止人员蹬乘刮板输送机。

第5条开动刮板输送机前必须发出开车信号，确认人员已离开机器转动部位，点动二次后，才准正式开动。

第6条多台运输设备连续运转时，应按逆煤流方向逐台开动，按顺煤流方向逐台停止。

二、准备、检查与处理第7条准备1、工具：钳子、小铁锤、铁锹、扳手等；2、备品配件、材料：保险销、圆环链、刮板、铁丝、螺栓等；3、油脂：机械润滑油、液力偶合器油（液）等。

第8条检查与处理1、机头、机尾支护完整牢固；2、机头、机尾附近5米范围内无杂物、浮煤、浮碴，洒水设施齐全无损；3、机头、机尾的的电器设备处如有淋水，必须妥善遮盖，防止受潮接地；4、本台刮板输送机与相接的刮板输送机、带式输送机的搭接是否符合规定；5、机头、机尾的压机柱或固定地锚牢固可靠；6、各部轴承及减速器和液力偶合器中的油（液）量符合规定，无漏油（液）；7、防爆电器设备完好无损，电缆悬挂整齐；8、各部螺栓紧固，联轴器间隙合格，防护装置齐全无损；9、牵引链无磨损或断裂，调整牵引链及传动链，使其松紧适宜；10、信号装置灵敏可靠。

对上班遗留的问题及检查发现的问题，都必须逐项处理，然后才能正式运行。

三、操作及注意事项第9条试运转：发出开机信号，并喊话，先点动二次，再正式起动，使刮板链运转半周后停车，检查已翻转到溜槽上的刮板链，同时检查牵引链的紧松程度，是否跳动、刮底、跑偏、漂链等，空载运转无问题后，再负载试运转。

对试运转中发现的问题应与班长、电钳工共同处理，处理问题先发出停机信号，将控制开关打到断电位置锁好，挂上停电牌，然后方可进行检修。

SGB刮板输送机使用说明书——山东中煤工矿集团zmjt01 SGB刮板输送机是煤矿井下工作面和顺槽内运送煤炭的专用设备，主要适用于一般中小煤矿的缓倾斜薄煤层、爆破采煤的工作面使用。

可用小型采煤机配套实现薄煤层工作面机械化生产，因地质条件限制而不宜使用中重型刮板输送机的中厚煤层工作面，亦可安装挡煤板在顺槽使用，但在订货时应注明。

SGB刮板输送机刮板输送机主要包括：传动装置、左挡板、右挡板、机头过渡槽、中部槽、刮板链、机尾等部分。

传动系统：SGB420/30刮板输送机动力是由电动机经柱销联轴器传递给减速器，由减速器带动链轮转动。

SGB420/40T、SGB620/40T、SGB620/80T 刮板输送机动力是由电动机传递给液力偶合器，液力偶合器经减速器带动链轮转动。

刮板输送机刮板链形式为边双链式，安装在中部槽的上下槽中，在机头和机尾处绕过链轮或滚筒，构成封闭的刮板链，链轮带动封闭的刮板链在中部槽中作闭合循环运动，将中部槽中的散粒状煤炭带走，完成运煤工作。

传动装置：1、SGB420/30型刮板输送机传动装置主要由电动机、柱销联轴器、减速器、机头架、链轮、盲轴组成。

带有法兰的连接罩将电动机、联轴器、减速器连成一个整体，减速器安装在机头架的侧面，减速器带有花键的输出轴与链轮连接，链轮的另一端与盲轴相连，紧链器装在减速器上。

联轴器由两个半联轴器加木销组成，当输送机过载时，木销损坏，联轴器脱开，使输送机停止运转。

SGB420/40T、SGB620/40T 型刮板输送机传动装置主要由电动机、液力偶合器、减速器、机头架、舌板、链轮、紧链器和盲轴等部件组成。

带有法兰的联接罩将电动机、液力偶合器、减速器连成一个整体，刮板输送机使用的液力偶合器为YOXD400型水质液力偶合器。

当输送机过载时，液力偶合器易熔塞融化，液力偶合器不再传递动力，刮板输送机停止运转。

水介质液力偶合器主要由外壳、泵轮、透平轮和辅助室内外壳组成，是靠液体传递动力的机构，它的主要作用是：a、保护电机和其它零部件：当输送机过负荷运转时，液力偶合器的泵轮与透平轮打滑，水介质温度上升，当温度超过极限时易熔保护塞的易熔合金被熔化，液体喷出，输送机停止运转，喷液后需重新充液和更换易熔保护塞；b、均衡多电动机传动系统中各电动机的负荷；c、减小启动电流；d、吸收振动，减小冲击。

刮板输送机说明书第一部分：产品介绍一、产品概述二、产品结构三、工作原理当电机启动后，驱动装置带动刮板链板运动，实现物料的连续输送。

物料进入输送机后，在刮板链板的作用下，沿着输送机的方向移动，最终被输送至目的地。

第二部分：安装调试一、安装前准备1.根据现场情况选择合适的安装位置。

2.检查设备是否完好无损，各零部件是否齐全。

3.按照设备尺寸要求进行基础施工。

二、安装过程1.将刮板链板和撑架等安装在基础上。

2.安装驱动装置，确保与刮板链板的连接牢固。

3.安装行走装置，调整合理的轮轴和轮胎间距。

4.连接输送机与电源线，进行电气连接。

三、调试及检验1.检查各部件连接是否牢固，紧固螺栓是否松动。

2.启动电机，检查驱动装置工作是否正常，链板运动是否顺畅。

3.通过放入适量物料进行试运行，检查输送效果。

第三部分：操作维护一、操作注意事项1.在正常运行时，严禁向刮板输送机内投入超过其承载能力的物料。

2.定期检查传动装置、张紧装置等零部件，发现问题及时处理。

3.定期润滑各轴承部位，保持机器的正常工作状态。

二、故障排除1.输送机无法启动：检查电源线是否接触不良，电机是否损坏。

2.输送效果下降：检查刮板链板是否有松动或磨损，及时更换或紧固。

3.轴承温度过高：检查润滑情况，及时补充润滑油。

三、维护保养1.定期清理输送机内的物料残留，避免对设备造成积累损害。

2.定期检查刮板链板是否磨损，及时更换损坏部件。

3.定期对电机、减速器等设备进行保养，确保其正常运行。

第四部分：安全注意事项一、操作员须熟悉设备工作原理，按照操作规程进行操作。

二、严禁在设备运行时进行维修和清理，必须停机后方可操作。

三、严禁将身体或异物伸入输送机内部，以免发生危险。

四、在操作过程中，发现异常情况应及时停机检查，确保操作安全。

总结：刮板输送机是一种常用的输送设备，具有连续、可靠的优点，广泛应用于工业生产中。

本说明书对刮板输送机的结构、工作原理、安装调试、操作维护等方面进行了详细的介绍，希望能够帮助用户更好地使用和维护刮板输送机，确保设备的安全运行。

山西晋煤集团临汾晋牛煤矿投资有限责任公司矿井兼并重组整合项目SGB620/40T刮板输送机技术规格书一、总则1.1、本规格书适用于山西晋煤集团临汾晋牛煤矿投资有限责任公司矿井兼并重组整合项目掘进工作面溜子。

它提出了该设备的功能设计性能、安装和试验等方面的技术要求。

1.2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规格书和有关规程、规范的优质产品。

1.3、如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。

如有异议，不管多么微小，都应在报价书中以对规格书的意见和同规格书的差异为标题的专门章节中加以详细描述。

1.4、投标方应保证招标方不因使用了投标方提供的设备的设计、工艺、方案、技术资料、商标、专利等而产生侵权。

若有任何侵权行为，投标方应承担由此产生的一切索赔和责任。

1.5、供方保证提供产品必须符合相关的国家和行业标准。

本技术规格书所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。

1.6、合同签订后，招标方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由供、需双方协商确定。

1.7、本规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.8、本技术规格书提出了该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。

1、新版《煤矿安全规程》；2、G B 3836.1 爆炸性气体环境用电气设备第1部分通用要求；3、G B/T 4046 电气设备安全设计导则；四、使用条件：1、海拔高度：1200米；2、环境温度：最高气温+38℃，最低气温-25℃；3、空气相对湿度不超过95%（+25℃）；4、在有甲烷混合气体和煤尘，具有爆炸性危险的矿井中；5、无足以腐蚀和破坏和绝缘的气体和蒸汽。

五、主要技术参数：(单部溜子）1、输送量：150吨/小时2、输送长度：100米3、链速：0.86m/s4、主电动机：2×40KW,1470r/min,1140/660（配南阳或佳木斯电机）。

山西晋煤集团临汾晋牛煤矿投资有限责任公司矿井兼并重组整合项目SGB620/40T刮板输送机技术规格书一、总则1.1、本规格书适用于山西晋煤集团临汾晋牛煤矿投资有限责任公司矿井兼并重组整合项目掘进工作面溜子。

它提出了该设备的功能设计性能、安装和试验等方面的技术要求。

1.2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规格书和有关规程、规范的优质产品。

1.3、如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。

如有异议，不管多么微小，都应在报价书中以对规格书的意见和同规格书的差异为标题的专门章节中加以详细描述。

1.4、投标方应保证招标方不因使用了投标方提供的设备的设计、工艺、方案、技术资料、商标、专利等而产生侵权。

若有任何侵权行为，投标方应承担由此产生的一切索赔和责任。

1.5、供方保证提供产品必须符合相关的国家和行业标准。

本技术规格书所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。

1.6、合同签订后，招标方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由供、需双方协商确定。

1.7、本规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.8、本技术规格书提出了该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。

1、新版《煤矿安全规程》；2、G B 3836.1 爆炸性气体环境用电气设备第1部分通用要求；3、G B/T 4046 电气设备安全设计导则；四、使用条件：1、海拔高度：1200米；2、环境温度：最高气温+38℃，最低气温-25℃；3、空气相对湿度不超过95%（+25℃）；4、在有甲烷混合气体和煤尘，具有爆炸性危险的矿井中；5、无足以腐蚀和破坏和绝缘的气体和蒸汽。

五、主要技术参数：(单部溜子）1、输送量：150吨/小时2、输送长度：100米3、链速：0.86m/s4、主电动机：2×40KW,1470r/min,1140/660（配南阳或佳木斯电机）。

本产品执行MT/T105-2006标准安装使用前请仔细阅读本说明书!SGB620/40T型刮板输送机使用说明书目录一、使用范围-------------------------------------------------------1二、型式、基本参数与技术特征--------------- ---------------1三、组成部分、传动系统和主要组成部分的结构型式及作用------------------------------------------2四、安装注意事项------------------------------------------------5五、使用维护注意事项-----------------------------------------5六、工具一览表--------------------------------------------------6七、机器的润滑---------------------------------------------------6八、机器可能发生的故障及处理方法------------------------6九、运输与贮存---------------------------------------------------7十、其他------------------------------------------------------------7一、使用范围SGB620/40T型刮板输送机使用于中间巷道送输煤炭。

二、型式、基本参数与技术特征1、型式：本机属边双链刮板输送机。

2、型号含义说明：S G B 620 / 40 T改进设计顺序电动机总功率中部槽宽度边双链刮板输送机3、技术特征：1)、输送量150 t/h2)、出厂长度100 m3)、链速0.86 m/s4)、电动机：型号DSB-40（JBY40-4T2）功率40 kW转速1470 r/min电压380/660 V 5)、液力联轴器：型号YL-400A4型额定功率40 kW工作液体水注水量9 L6)、刮板链：型式边双链规格18×64--B每条链破断负荷≥32t7)、减速器传动比1：24.5648)、中部槽长×宽×高1500×620×180mm9)、机器总重17.6 t三、组成部分、传动系统和主要组成部分的结构型式及作用（一）组成部分SGB620/40T型输送机采用单机驱动。

刮板输送机技术规格书
一、型号：SGB420/40TX型 SGB620/40T型
二、主要参数：(单部刮板输送机）
1、刮板输送机长度：100m,
2、运输能力:150t/h,
3、链速:0.86m/s,
4、电机功率：2x40KW；1470r/min； 380/660V
5、减速机速比：24.564
6、配备启动器： 200A
7、刮板链形式：双边圆环链18×64mm；拉力：不小于320kn；
8、刮板间距：1024mm
三、执行标准
1、新版《煤矿安全规程》
2、GB3836.1爆炸性气体环境用电气设备第1部分通用要求；
3、GB/T4046电气设备安全设计导则；
四、其他要求
1、供方所提供的设备应保证产品质量，保证主要零部件的组装和互换。

2、供方所提供的产品必须符合《煤矿安全规程》相关要求，电机具有“三证一标志”，即：防爆合格证、产品合格证、生产许可证及煤安标志。

3、随机提供设备的图纸、说明书、维护手册等技术资料2套，电子版1套，日常检修必要专用工具和质保期部分易损件及易损件明细表1套。

4、供货方负责将产品运输到矿，免费提供3%的随机配件。

5、整机质保期为1年，在质保期内出现质量问题，由供方负责维修或更换。

SGB620/40T（55）刮板输送机技术规格书一、总则1.1、本规格书适用于采煤工作面溜子。

它提出了该设备的功能设计性能、安装和试验等方面的技术要求。

1.2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规格书和有关规程、规范的优质产品。

1.3、如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。

如有异议，不管多么微小，都应在报价书中以对规格书的意见和同规格书的差异为标题的专门章节中加以详细描述。

1.4、投标方应保证招标方不因使用了投标方提供的设备的设计、工艺、方案、技术资料、商标、专利等而产生侵权。

若有任何侵权行为，投标方应承担由此产生的一切索赔和责任。

1.5、供方保证提供产品必须符合相关的国家和行业标准。

本技术规格书所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。

1.6、合同签订后，招标方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由供、需双方协商确定。

1.7、本规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.8、本技术规格书提出了该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。

1、新版《煤矿安全规程》；2、G B 3836.1 爆炸性气体环境用电气设备第1部分通用要求；3、G B/T 4046 电气设备安全设计导则；四、使用条件：1、海拔高度：1200米；2、环境温度：最高气温+38℃，最低气温-25℃；3、空气相对湿度不超过95%（+25℃）；4、在有甲烷混合气体和煤尘，具有爆炸性危险的矿井中；5、无足以腐蚀和破坏和绝缘的气体和蒸汽。

五、主要技术参数：(单部溜子）1、输送量：150吨/小时2、输送长度：120米3、链速：0.86m/s4、主电动机：2×55KW,1470r/min,380/660。

埋刮板输送机使用说明书尊敬的用户:欢迎您选用本公司生产的埋刮板输送机.埋刮板输送机虽然属于低速运行的机器,但人体接触到其中的旋转部件或直线运行部件后,仍有可能导致伤亡事故!电控装臵采用ac380v/220v供电,电机采用ac380v供电.所有电器设备的外壳应有良好的接地.所有电器设备中带电部位人体均不得直接接触,否则有触电的危险!所有输送易燃,易爆物料的输送机附近严禁烟火.这类输送机上的防爆口应定期检查,若有异常应及时修复,以减少事故隐患!本设备的运行好坏和使用寿命的长短,不仅取决于合理的设计,制造,而且还起决于正确的安装和操作.请施工(建设)单位和用户在安装的使用前认真阅读本说明书,以避免不必要的损失.目录一、安装使用说明图 (1)二、安装 (3)三、调试 (6)四、操作与维修 (8)五、故障与处理…………………………………………………………………………9 附1技术参数表..............................................................................11 附 2 轴承一览表..............................................................................11 附3主要易损件明细表 (12)一、水平型埋刮板输送机安装使用说明图过渡段一端与中间段连接, 加料口一般现场焊接,焊后应另一端与头部联接.割去加料口内部盖板头部头部有左装,右装之分,从尾部看头部,出轴在左边为左装,否则为右装,头部侧板上标有机器运行方向, 刮板链条的运行必须与此相同中间段支架头部支架上部与头部壳体焊接在一起,下部与基础焊接,尾部及中间支架的下部与基础焊接,上部用压块压住壳体.驱动装置驱动装置必须与与基础牢固联接尾部左右各有一丝杆,用于调节刮板链条的张紧程度,若刮板链条跑偏,请调节某一边的丝杆,以纠正跑偏(跑偏调节见后详细说明)1二、安装1.安装前的准备1.1 设备到厂后，应按我公司提供的《装箱单》将机器的各零部件进行清点、分类、检查，妥善保存。

SGB620/40T型刮板输送机使用说明书执行标准MT/T105-93洛阳远见矿山设备有限公司目录一、概述二、主要技术特征三、主要部分结构、性能说明四、安装与调整五、使用维护六、故障分析与排除七、运输及储存八、开箱及检查九、附图一、概述SGB620/40T型刮板输送机，主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。

本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点，其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。

SGB 620/ 40T型号组成及其代表意义40代表电动机功率（kw）620代表中部槽宽度(mm) SGB代表边双链刮板输送机二、主要技术特征表一三、主要部分结构、性能说明1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。

（图一）2、主要部件结构及工作原理传动部：传动部（图二）主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。

———0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑点，其啮合侧隙不小于0.17mm，接触斑点沿齿长和齿高方向不少于50%。

第一轴轴向游隙可通过调整螺母进行调整，第二、三、四轴轴向游隙用调整垫进行调整。

4、链轮：链轮（图五）半滚筒组成一体，为刮板链传递动力。

5、机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。

6、盲轴：盲轴（图六）由轴承座、盲轴等零件组成，其主要作用是支撑链轮。

7、紧链器：紧链器（图七）由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用（图八），起到张紧刮板链的作用。

8、过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。

使用说明书阅读和理解本说明书。

严格按本说明书进行。

1 危险！危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。

如果不采取合适的预防措施，事故将肯定会发生。

2 警告！警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将会发生。

3 小心！小心提示是使您引起对危险性的小心，否则将导致人身伤害或设备损坏。

这类危险性通常是不严重的，但发展下去后果是可怕的。

如果不采取合适的预防措施，甚至会发生致命伤害。

4.提示内容4.1 危险！4.1.1 在转载机运行中，任何人不得跨越转载机，否则将导致受伤或死亡。

4.1.2 不得在本机上临时搭接电缆，如果接触到高压电，将导致受伤或死亡事故。

4.2 警告！4.2.1 除了运输煤炭和少量矸石外，转载机不得携运任何其它物品，否则将造成设备损坏及人员的严重伤害！4.2.2 转载机为电动运行，在进行任何维护工作时，要确定已切断电源。

所谓“切断”，就是维护人员挂牌、锁定，并从供电中心将相应电缆接线端拆下,否则将可能导致人身伤害和设备损坏。

4.2.3 电器设备在煤矿井下应安全接地，严禁带电开盖！4.3 小心！确保减速器、联接罩和电机上无煤、岩石和其它杂物，否则可能由于设备过热点燃煤和其它可燃性材第 3 页使用说明书3008/07S-SY共16 页料。

此外，还具有造成设备故障和煤堆积成燃料源的潜在危险性。

4.4 警示4.4.1 严禁减速器在泄露状态下工作，出现的泄露物应及时掩埋，清理干净。

4.4.2 对影响安全的任何改装都必须得到本公司的许可。

4.4.3 机器加油需用洁净容器，避免油质污染，造成元件损坏！4.4.4 减速器的油温达到100°C 时,停机冷却,降温后再开机工作!4.4.5 输送机发生故障或运行异常时应立即停机,检查维修时应标明“禁止起动本机”的告示.。

4.4.6 转载机的巷道内应敷设消防水管,机头、机尾和巷道每50 米处应设有消防栓，并配备水龙头和足够得灭火器。
