钻孔灌注桩旁站记录表(范例)

钻孔灌注桩监理旁站记录日期：具体年月日天气：天气情况工程名称：工程名称施工部位：具体施工部位施工单位：施工单位名称监理单位：监理单位名称一、施工准备情况1、施工人员现场施工人员数量满足施工要求，包括钻孔工人、钢筋工、混凝土工等。

施工人员均佩戴安全帽等安全防护用品，精神状态良好。

2、施工机械（1）钻孔桩机：型号为具体型号，设备运行正常，已进行调试和校准。

（2）吊车：用于吊运钢筋笼，型号为具体型号，性能良好，操作人员具备相应资质。

（3）混凝土搅拌车：数量为X辆，能够保证混凝土的连续供应。

3、材料准备（1）钢筋：规格、型号、数量符合设计要求，有质量证明书和检验报告，已进行见证取样送检，结果合格。

（2）混凝土：采用商品混凝土，由混凝土供应商名称供应，配合比符合设计要求，随车提供了出厂合格证和质量检验报告。

4、技术交底施工单位已对施工人员进行了技术交底，内容包括钻孔灌注桩的施工工艺、质量标准、安全注意事项等。

二、施工过程1、测量放线施工单位使用全站仪对桩位进行了测量放线，监理人员对测量结果进行了复核，偏差在允许范围内。

2、护筒埋设护筒采用钢板制作，直径比桩径大Xcm，埋设深度为Xm，护筒中心与桩位中心偏差小于Xcm，护筒周围用黏土分层夯实，以保证护筒的稳定性和防止泥浆流失。

3、钻孔（1）钻机就位后，对钻机的水平度和垂直度进行了调整，符合要求后开始钻孔。

（2）钻孔过程中，根据地质情况控制钻进速度和泥浆比重。

泥浆比重控制在X~X之间，以保证孔壁的稳定性和排渣效果。

（3）每隔Xm 左右测量一次钻孔深度和孔径，及时调整钻进参数。

钻孔深度达到设计要求后，进行清孔。

4、清孔（1）采用正循环清孔方法，清孔时间不少于X分钟，清孔后的泥浆比重控制在X以下，含砂率小于X%，孔底沉渣厚度小于Xcm。

（2）清孔完成后，监理人员对孔深、孔径、孔底沉渣厚度等进行了检查，符合设计和规范要求。

5、钢筋笼制作与安装（1）钢筋笼在现场加工制作，主筋的焊接采用双面搭接焊，焊缝长度大于Xd（d 为主筋直径），焊缝饱满、无夹渣。

钻孔灌注桩监理检查记录表工程名称：来福士广场地下工程设计桩径：Φ600编号：129余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目施工放样现场记录表承包人：省宏途交通建设合同号： 02 合同监理单位：公路工程监理咨询公司编号：浙路（JS）101省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目基础（钻孔灌注桩）工程现场质量检验报告单（二）承包人：省宏途交通建设合同号： 02合同注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目钢筋和预应力筋加工、安装及拉工程现场质量检验报告单（一）（钢筋安装）承包人：宏途交通建设合同号：02合同省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目桩基础回旋钻孔原始记录（一）承包人：省宏途交通建设监理单位：公路工程监理咨询公司合同号： 02合同质检员：施工负责人：施工员：现场监理：省交通厅工程质量监督站.页脚桩基础回旋钻孔原始记录（二）承包人：省宏途交通建设监理单位：公路工程监理咨询公司合同号： 02合同质检员：施工负责人：施工员：现场监理：省交通厅工程质量监督站监制.页脚钻（挖）孔桩终孔后灌注前检查记录承包人：宏途交通建设合同号：02合同注：一座桥（或结构物）桩基完工后，需用JS612表对桩基进行汇总。

省交通厅工程质量监督站监制桩基钢筋笼施工原始记录承包人：省宏途交通建设合同号：02合同水泥砼（砂浆）浇筑申请单承包人：省宏途交通建设合同号：02合同省交通厅工程质量监督站监制结构物水泥（砂浆）配料通知单承包人：省宏途交通建设合同号：02合同余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水下砼灌注原始记录承包单位：省宏途交通建设监理单位：公路工程监理咨询公司合同号： 02合同浙路（JS）610质检员：施工负责人：施工员：现场监理：省交通厅工程质量监督站监制.页脚余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目凿桩检查记录承包人：宏途交通建设合同号：02合同监理单位：公路工程监理咨询公司编号：浙路（JS）611注：除一类桩外，经检测桩质量有少量缺陷而不影响使用者，须经设计代表认可。

钻孔灌注桩旁站记录表（范例）
(2010-06-23 18:06:06)
转载▼
标签：
钻孔灌注桩
注浆
持力层
钢筋笼
坍落度
杂谈
分类：现场工作
钻孔灌注桩施工工序较多，每道工序均需监理验收，实测实量的项目也不少，因此，监理见证、旁站的过程按照工序的顺序编制了旁站记录表格，记录表里有按照设计要求填写的数据，也有需现场实测实量的数据，并要求对过程验收进行评价并签字。

本工程还有桩端注浆，因此将注浆工序也编列其中。

以下是本项目运用的旁站监理记录表的实例范本：

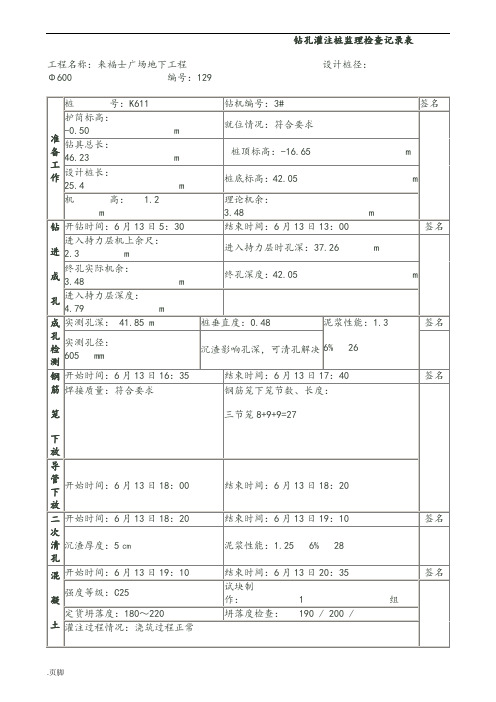

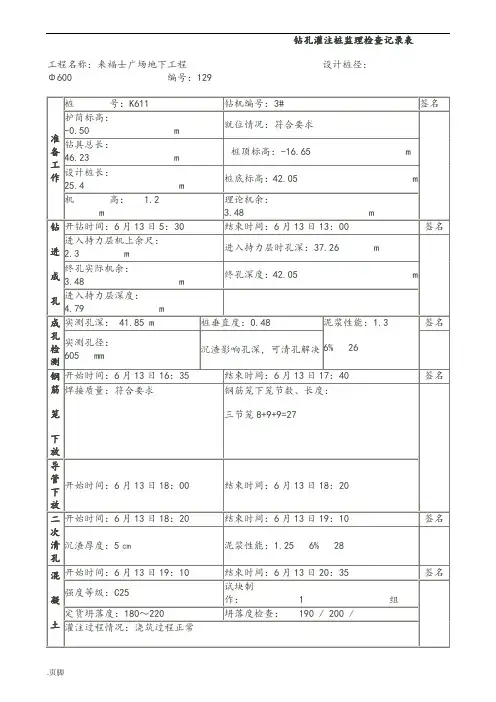

钻孔灌注桩监理检查记录表
工程名称：杭州来福士广场地下工程设计桩径：Φ600编号：129
准备工作桩号：K611钻机编号：3#签名护筒标高：-0.50 m就位情况：符合要求
钻具总长：46.23 m桩顶标高：-16.65 m
设计桩长：25.4 m桩底标高：42.05 m
机高： 1.2 m理论机余：3.48 m
钻开钻时间：6月13日5：30结束时间：6月13日13：00签名。

旁站监理记录表（泥浆护壁钻孔灌注桩砼浇筑）工程名称：编号：B11－日期及气候：工程地点：
施工情况：1、施工技术人员、操作人员、材料、施工机械准备就绪。

2、施工前进行安全与技术交底。

3、施工程序：泥浆护壁成孔→检查孔深、清孔→安装钢筋笼→二次清孔→检查沉渣厚度→浇筑砼→桩头处理。

监理情况：1、质检员、施工员、安全员及时到岗履职；机械运转正常。

2、检查砼配合比单（编号）；砼出厂合格证（编号）。

3、砼坍落度设计值为m m±20、现场抽查：时间：、，坍落度m m、m m。

序号桩号开始时间结束时间桩位偏差（mm）垂直度孔深（m）泥浆比重沉渣厚度（cm）桩顶标高试块1
2
3
4
5
6
7
8
9
10
发现问题：1、#搅拌车私自加水。

2、砼坍落度现场抽查为，不符合符合设计。

3、#桩钢筋接头焊接：饱满度不足、长度不足。

4、#桩成孔深度不足、沉渣厚度过大、泥浆比重不符合要求。

处理意见：1、该搅拌车砼为不合格，作退场处理。

2、该搅拌车砼为不合格，作退场处理。

3、现场重新加强焊接。

4、继续钻孔；继续清孔；
备注：
承包单位：项目经理部：
质检员（签字）：年月日监理单位：项目监理机构：
旁站监理人员（签字）：年月日
江苏省建设厅监制。
