下载文档原格式
金刚砂耐磨地面施工质量控制摘要：金刚砂耐磨地面因其具备优良的耐磨性能以及耐冲击性能，因而被广泛应用，金刚砂骨料与混凝土材料能够相互融合形成一个整体，这样有效提升了混凝土材料的密度，混凝土材料密度的提升，有效降低了车辆行驶对地面的磨损程度，延长了路面的使用寿命，降低了维修路面的成本。
基于此，本文从金刚砂耐磨地面的工序角度进行分析，提出一些金刚砂耐磨地面施工质量控制的重点，希望能够给相关施工企业以及工作人员以启发，以供参考。
关键词：金刚砂；耐磨地面；施工工序；质量控制；重点引言：本文将以国内某小区地下车库作为案例进行分析，车库内设置有单层以及双向直径约为0.6厘米的钢筋网，其表面材质为金刚砂，随打随抹，两个方向间隔约为6米设置有伸缩缝隙。
地下车库对于金刚砂耐磨地面施工质量要求相对比较高，同时，施工工期会受到当地汛期的影响，需要加快施工进度，除此之外，还需要根据施工建设的相关需求提前做好前期准备工作，例如，找好专业的施工团队，准备好相应的施工材料以及施工机械设备，这样才能够按时保质保量完成工程。
一、金刚砂耐磨地面的施工工序第一，是要对地面做好基层的处理工作；第二，是要明确好标高的控制点位；第三，是要将钢筋网绑扎好；第四，是要分区域进行混凝土浇筑作业；第五，是要将浇筑好的混凝土表面进行整平并且利用振捣将其夯实；第六，是要利用机械设备进行提浆；第七，是进行第一次金刚砂骨料的喷洒；第八，是利用机械设备进行磨光提浆；第九，是进行第二次金刚砂骨料的喷洒；第十，是检测路面的平整程度；第十一，是利用机械设备再次进行磨光处理；第十二，是对路面的表面进行修整以及养护；第十三，是将路面进行切缝分割；第十四，是对路面成品进行保护。
以上施工工序必须认真对待，认真操作，避免投机取巧，影响施工质量。
二、金刚砂耐磨路面施工质量控制的重点1、控制好标高。
整个工程当中地下车库有三个台阶，这三个台阶之间的高度差分别为2米以及2.3米，没一个台阶都是通过相应的坡道进行连接，而重点就是坡道附近的标高很难进行精准的控制，根据工程施工建设质量的要求需要在墙面以及立柱面上弹出面层线以及大约为五十厘米的控制线，以确保整个工程质量符合要求。
金刚砂耐磨地面施工质量的控制摘要:金刚砂耐磨地面作为一种新型的水泥垫层与金刚砂磨面相结合的形式，已被广泛用于工业建设中。
本文主要从金刚砂耐磨地的特点出发，着重分析金刚砂耐磨地的施工工艺，并对其施工质量控制路径进行探究。
关键词:金刚砂耐磨地面；硬化剂；质量控制引言金刚砂耐磨地面也被称为金刚砂地坪，主要用于水泥地面的耐磨、抗冲击和防尘。
金刚砂地面硬化剂是由特殊水泥、矿物合金骨料、外加剂等化学成分构成，使用起来非常简单，直接开袋就可以洒在还处于初凝阶段的混凝土表面，以此使其能够与混凝土地面形成一个整体，进而使其具备较高的致密性。
1金刚砂耐磨地面的特性金刚砂耐磨地面是一种非常好的耐磨性和抗冲击性的材料，它对改善水泥地面的性能起到了重要的作用。
金刚砂地面致密度高，防油污、防起尘、防渗透效果明显，同时也能够更加有利于地面的清洁，并且也将对防静电产生一定的保护作用。
2金刚砂耐磨地面的施工方法2.1抹光面放样抹光面放样时，按照3米*3米或4米*4米网分格浇注，同时依据混凝土的厚度用标尺在浇注区内标出水平高程，并仔细核对，保证最大的凹凸差不超过3~5 mm。
底板冲孔标高控制线采用20号非变形槽钢，而面层冲筋标高控制线为L50X3不变角钢。
2.2混凝土面层提浆混凝土面层的提浆法主要有下层的浇捣和面层的灌浆，在下层的浇注过程中，采用棒状振捣棒对混凝土的衬砌进行振捣，直到达到表面平整为止。
在进行面层浇筑之前，先在混凝土垫层上铺一层水泥砂浆，再用板式振动筛将其压实，再进行提浆、找平。
在对地面进行压光处理时，应确保一次完成，其施工的关键是：①不能脱水，不能漏刷，需要在30分钟后进行。
②在平整时，可采用6米长的铝合金尺，以改善平整表面。
③整体浇捣宽度不宜过大，应控制在4米之内，并在对混凝土进行提浆抹平后，不得再次洒入水泥，取而代之的是用吸水布吸去混凝土表面的水分。
2.3金刚砂面层施工2.3.1第一次撒料从施工的经验来看，在混凝土表面洒上绿色金刚砂硬化剂需要确保混凝土处于初凝状态。
金刚砂耐磨地坪施工质量控制摘要：金刚砂耐磨地坪具有较高的致密性，基本工艺原理是将耐磨骨料均匀地撒布在即将初凝的混凝土表面，后经过压实、搓平、抹光、固化剂喷洒、打磨、抛光等工艺，最终形成高性能耐磨地面。
因为其具有抗渗、耐油、耐磨损、耐冲击、易清洗等优点，故在停车场、物流仓储、工业厂房等混凝土地面中广泛应用。
实际工程中常见地坪开裂问题，给交付使用后的运营维护造成较大困难，如何解决金刚砂耐磨地坪开裂问题成为近年施工技术应用的重要研究方向。
关键词：金刚砂；耐磨地坪1 工程概况某工程项目总建筑面积为121839m2，地下室面积为20300m2。
地下室地面采用金刚砂耐磨地坪，构造做法为厚100mm的C25细石混凝土，内部配筋单层双向Φ6@200，金刚砂用量为5kg/m2，封闭固化剂用量为0.35kg/m2。
2 金刚砂地坪常见开裂原因2.1 设计原因（1）结构设计不合理：楼板厚度不够、梁跨度较大、配筋率不足等缺陷易引起结构板受荷载变形，间接造成地坪变形开裂。
（2）找平层设计不合理：找平层厚度偏薄、内配钢筋不足，与下部的结构层或疏水层易形成应力集中，导致整体面层受力不均，无法有效传递荷载，最终产生通长裂缝。
2.2 施工原因（1）混凝土拌制配合比不良：混凝土配合比设计不合理、水灰比较大、添加矿粉或粉煤灰等材料，易造成混凝土找平层收缩变形。
（2）基层处理不到位：结构基层存在渗漏裂、凿毛不到位、积水等问题，易减弱它与混凝土找平层间的黏结力。
（3）找平层钢筋施工不规范：钢筋或钢网片间距过大、底部垫块漏设或缺设等保护层不足、分仓缝或伸缩缝位置的钢筋未完全断开等问题，易减弱钢筋的拉结作用，地坪后期受压极易产生裂缝。
（4）大体积混凝土找平层一次浇筑未“分仓”：混凝土找平层未采取“跳仓”浇筑，混凝土早期的塑性收缩应力未完全释放，极易造成后期的开裂。
（5）伸缩缝切割不合理：伸缩缝切割不及时、间距过大、位置不合理等问题，易造成板块内部应力无法及时释放，从而引起裂缝。

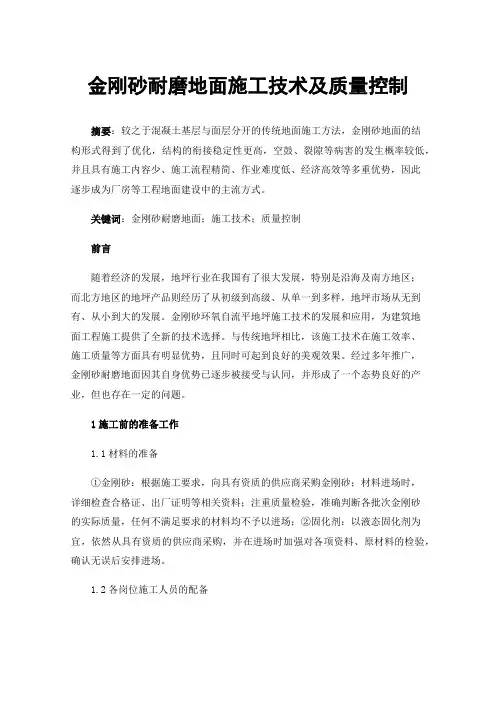

金刚砂耐磨地面施工技术及质量控制摘要：较之于混凝土基层与面层分开的传统地面施工方法，金刚砂地面的结构形式得到了优化，结构的衔接稳定性更高，空鼓、裂隙等病害的发生概率较低，并且具有施工内容少、施工流程精简、作业难度低、经济高效等多重优势，因此逐步成为厂房等工程地面建设中的主流方式。
关键词：金刚砂耐磨地面；施工技术；质量控制前言随着经济的发展，地坪行业在我国有了很大发展，特别是沿海及南方地区；而北方地区的地坪产品则经历了从初级到高级、从单一到多样，地坪市场从无到有、从小到大的发展。
金刚砂环氧自流平地坪施工技术的发展和应用，为建筑地面工程施工提供了全新的技术选择。
与传统地坪相比，该施工技术在施工效率、施工质量等方面具有明显优势，且同时可起到良好的美观效果。
经过多年推广，金刚砂耐磨地面因其自身优势已逐步被接受与认同，并形成了一个态势良好的产业，但也存在一定的问题。
1施工前的准备工作1.1材料的准备①金刚砂：根据施工要求，向具有资质的供应商采购金刚砂；材料进场时，详细检查合格证、出厂证明等相关资料；注重质量检验，准确判断各批次金刚砂的实际质量，任何不满足要求的材料均不予以进场；②固化剂：以液态固化剂为宜，依然从具有资质的供应商采购，并在进场时加强对各项资料、原材料的检验，确认无误后安排进场。
1.2各岗位施工人员的配备以施工面积为主要参考，合理配备施工人员。
通常，金刚砂地面施工需安排如下几类员工：①机械工，主要负责地面的打磨处理以及机械设备的规范化操作（例如，电动切割机、真空吸尘器）；②力工，主要负责基础层面的工作，例如，清扫、材料的搬运、界面剂的刷涂；③瓦工，主要负责修补和找平地面；④管理人员，负责施工现场的质量管控等。
2测量放样根据建筑物结构基准墨线，用水准仪测放水稳层浇筑厚度，并清晰地设置水平高程标记。
经过测量放样后加强复核，以确保无误，要求最大凹凸偏差控制在：极值±10mm，代表值-20mm。
