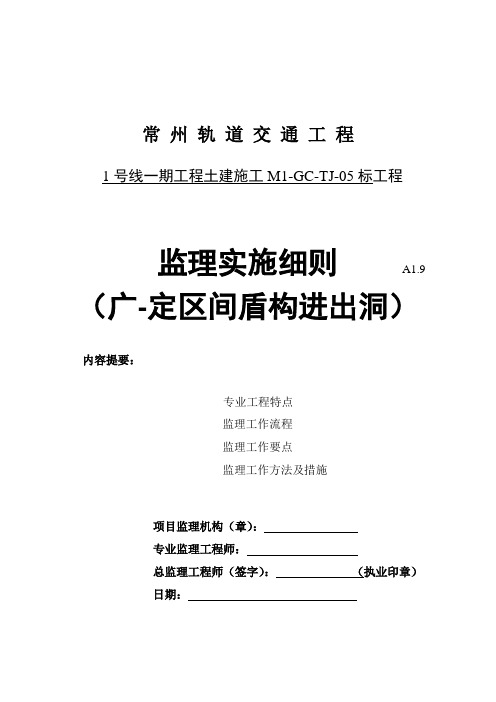

常州轨道交通工程1号线一期工程土建施工M1-GC-TJ-05标工程监理实施细则A1.9（广-定区间盾构进出洞）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字）：（执业印章）日期：目录一、工程概况及专业特点 (3)二、编制依据 (3)三、监理工作流程 (5)四、监理工作的控制要点 (5)五、监理工作的方法及措施 (8)一、工程概况及专业特点1.工程概况（1）【广电路站～定安路站】区间广电路站~定安路站区间位于常州地铁1号线一期工程南侧区间段，地处常州市武进区繁华路段，沿花园街向北敷设，沿线交通较为繁忙。
区间南端从广电路站起，长距离，下穿花园街中防商贸城，SK14+400处及SK14+940处分别下穿广电中路与定安路，北端进入定安路站。
区间设计起点里程SK14+201.023，终点里程SK15+122.924，上行线全长921.901米，下行线全长922.378米，其中下行线在XK14+990.477处设0.477m长链。
区间线路平面出广电路站后，以R-1500m和R-1200m半径及直线沿花园街敷设，而后到达定安路站；线路纵坡出广电路站2‰下坡及5‰、14.073‰上坡至定安路站；区间隧道最小埋深9.9m，最大埋深16.6m；区间设1座联络通道，中心里程为SK14+680.000/ XK14+679.341。
根据全线工程筹划，本区间左右线均由定安路站向广电路站掘进。
2.盾构进出洞特点盾构进出洞是隧道施工工艺流程的重要节点，其中包括：进出洞处脚手架搭设，洞门凿除，预留钢筋切割，钢套筒安装，进洞后盾构基座安装，盾构机各系统保养，转接和调试，出洞处后靠安装，负环拼装等。
整个施工过程人机交错，施工作业环境处于一个整体的动态之中，立体施工的特性十分显著。
盾构进出洞处蕴藏土体的不安全环境条件，风险程度较高。
二、编制依据《建设工程监理规范》（GB50319-2000）；《地下铁道工程施工及验收规范》（GB50299－1999）；《盾构法隧道工程施工及验收规程》（DGJ08-233-1999）；《地下地铁、轻轨交通工程测量规范》（GB50308－1999）；《市政地下工程施工及验收规程》（DGJ08－236－1999）；《地下工程防水技术规范》（GBJ50108－2001）；《地下防水工程质量验收规范》（GB50208-2002）；《施工现场安全生产保证体系》（DBJ08－903－98）；《建筑工程施工质量验收统一标准》（GB50300－2001）；《建筑变形测量规程》（JGJ/T8－97）《地铁隧道工程盾构施工技术规程》（STB/DQ-010001-2007）。
