实验十二-减速器拆装实验

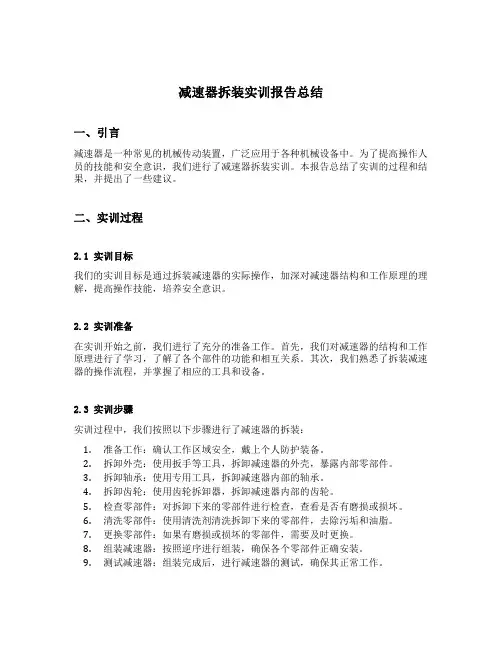

减速器拆装实训报告总结一、引言减速器是一种常见的机械传动装置，广泛应用于各种机械设备中。

为了提高操作人员的技能和安全意识，我们进行了减速器拆装实训。

本报告总结了实训的过程和结果，并提出了一些建议。

二、实训过程2.1 实训目标我们的实训目标是通过拆装减速器的实际操作，加深对减速器结构和工作原理的理解，提高操作技能，培养安全意识。

2.2 实训准备在实训开始之前，我们进行了充分的准备工作。

首先，我们对减速器的结构和工作原理进行了学习，了解了各个部件的功能和相互关系。

其次，我们熟悉了拆装减速器的操作流程，并掌握了相应的工具和设备。

2.3 实训步骤实训过程中，我们按照以下步骤进行了减速器的拆装：1.准备工作：确认工作区域安全，戴上个人防护装备。

2.拆卸外壳：使用扳手等工具，拆卸减速器的外壳，暴露内部零部件。

3.拆卸轴承：使用专用工具，拆卸减速器内部的轴承。

4.拆卸齿轮：使用齿轮拆卸器，拆卸减速器内部的齿轮。

5.检查零部件：对拆卸下来的零部件进行检查，查看是否有磨损或损坏。

6.清洗零部件：使用清洗剂清洗拆卸下来的零部件，去除污垢和油脂。

7.更换零部件：如果有磨损或损坏的零部件，需要及时更换。

8.组装减速器：按照逆序进行组装，确保各个零部件正确安装。

9.测试减速器：组装完成后，进行减速器的测试，确保其正常工作。

2.4 实训结果经过实训，我们成功完成了减速器的拆装，并测试了其工作情况。

通过实际操作，我们深入了解了减速器的结构和工作原理，提高了操作技能和安全意识。

三、实训心得3.1 感受通过减速器拆装实训，我对减速器的工作原理和结构有了更深入的了解。

实际操作使我对理论知识有了更直观的体验，也提高了我的操作技能。

3.2 收获在实训过程中，我学到了许多知识和技能。

首先，我了解了减速器的各个部件的功能和相互关系，对其工作原理有了更清晰的认识。

其次，我掌握了减速器的拆装流程和操作技巧，提高了我的操作能力。

最重要的是，我培养了安全意识，学会了正确使用个人防护装备和工具。

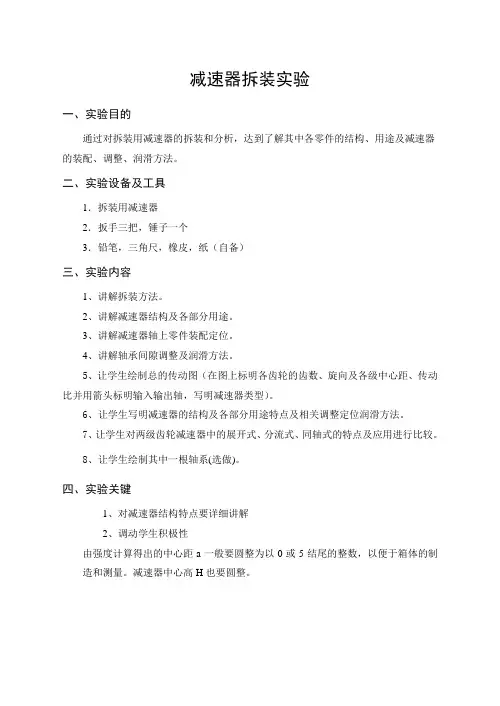

减速器拆装实验一、实验目的通过对拆装用减速器的拆装和分析，达到了解其中各零件的结构、用途及减速器的装配、调整、润滑方法。

二、实验设备及工具1．拆装用减速器2．扳手三把，锤子一个3．铅笔，三角尺，橡皮，纸（自备）三、实验内容1、讲解拆装方法。

2、讲解减速器结构及各部分用途。

3、讲解减速器轴上零件装配定位。

4、讲解轴承间隙调整及润滑方法。

5、让学生绘制总的传动图（在图上标明各齿轮的齿数、旋向及各级中心距、传动比并用箭头标明输入输出轴，写明减速器类型）。

6、让学生写明减速器的结构及各部分用途特点及相关调整定位润滑方法。

7、让学生对两级齿轮减速器中的展开式、分流式、同轴式的特点及应用进行比较。

8、让学生绘制其中一根轴系(选做)。

四、实验关键1、对减速器结构特点要详细讲解2、调动学生积极性由强度计算得出的中心距a一般要圆整为以0或5结尾的整数，以便于箱体的制造和测量。

减速器中心高H也要圆整。

圆锥齿轮减速器调整要求：圆锥齿轮传动要求两齿轮的节圆锥顶重合于一点O。

因此，装配时不仅要求调整轴承间隙或游隙，而且还要求调整齿轮的轴向位置。

圆锥齿轮受径向和轴向联合作用，轴的热伸长较小，轴系一般采用两端固定式支承。

蜗杆减速器调整要求：蜗杆传动要求蜗轮中心平面通过蜗杆轴线。

与圆锥齿轮传动一样，要求装配时调整蜗轮的轴向位置及轴承游隙。

蜗轮轴的轴向力不大，支承跨距较短，轴的热伸长不大，为保证蜗杆传动的正确啮合，工作时蜗轮中心平面不允许轴向移动。

为此，蜗轮轴应采用两端固定式支承。

蜗杆轴的轴向位置不需要调整。

两级同轴式圆柱齿轮减速器的中间轴承部件的润滑：1、脂润滑（可加油杯）2、（引油道）滴油润滑3、刮板润滑（用刮板从输出轴上的大齿轮侧面刮油，导入轴承座，刮板安装在中间轴承座体上）4、从中间轴承座体的剖分面上引出输油油沟5、同轴式焊接箱体中，在箱盖内安装特制的导油槽，将齿轮(指中间轴上的大齿轮)运转时飞溅起的油导入轴承中。

蜗杆下置式减速器：蜗轮轴承润滑采用刮板润滑(刮板从蜗轮侧面刮油并导入剖分面上的油沟里，刮板安装在箱体剖分面处；或刮板从蜗轮侧面刮下的油直接送入轴承)或脂润滑。

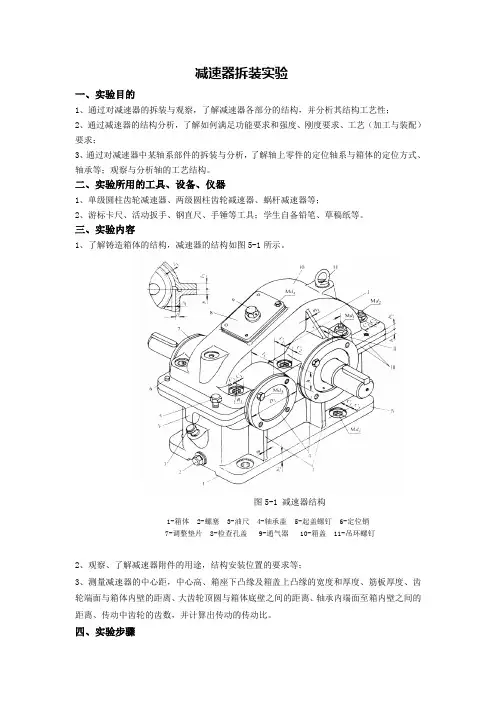

减速器拆装实验一、实验目的1、通过对减速器的拆装与观察，了解减速器各部分的结构，并分析其结构工艺性；2、通过减速器的结构分析，了解如何满足功能要求和强度、刚度要求、工艺（加工与装配）要求；3、通过对减速器中某轴系部件的拆装与分析，了解轴上零件的定位轴系与箱体的定位方式、轴承等；观察与分析轴的工艺结构。

二、实验所用的工具、设备、仪器1、单级圆柱齿轮减速器、两级圆柱齿轮减速器、蜗杆减速器等；2、游标卡尺、活动扳手、钢直尺、手锤等工具；学生自备铅笔、草稿纸等。

三、实验内容1、了解铸造箱体的结构，减速器的结构如图5-1所示。

1-箱体 2-螺塞 3-油尺 4-轴承盖 5-起盖螺钉 6-定位销7-调整垫片 8-检查孔盖 9-通气器 10-箱盖 11-吊环螺钉2、观察、了解减速器附件的用途，结构安装位置的要求等；3、测量减速器的中心距，中心高、箱座下凸缘及箱盖上凸缘的宽度和厚度、筋板厚度、齿轮端面与箱体内壁的距离、大齿轮顶圆与箱体底壁之间的距离、轴承内端面至箱内壁之间的距离、传动中齿轮的齿数，并计算出传动的传动比。

四、实验步骤图5-1 减速器结构1、拆卸：仔细观察减速器外部结构；拆卸箱盖。

(1)用扳手拆卸上，下箱体之间的连接螺栓、拆下定位销。

将螺栓，螺钉、垫片、螺母和销钉放好，以免丢失，然后拧动启盖螺钉使上下箱体分离，卸下箱盖；(2)仔细观察箱体内各零部件的结构和位置；(3)测量实验内容所要求的尺寸；(4)卸下轴承盖，将轴和轴上零件一起从箱内取出，按合理顺序拆卸轴上零件；仔细观察轴上零件的定位与固定方法。

2、装配按原样将减速器装配好，装配时按合理顺序进行，装配轴套和滚动轴承时，应注意方向，注意滚动轴承的合理装拆方法，先安装好定位销，装配上、下箱盖之间螺栓，并拧紧各个螺栓。

五、注意事项1、切勿盲目拆装，拆卸前要仔细观察零部件的结构及位置，考虑好拆装顺序，拆下的零部件要统一放好，以免丢失和损坏；2、爱护工具、仪器及设备，小心仔细拆装，避免损坏。

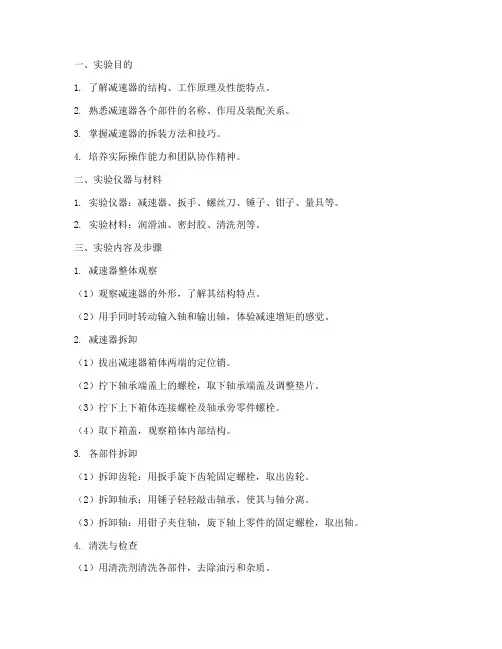

一、实验目的1. 了解减速器的结构、工作原理及性能特点。

2. 熟悉减速器各个部件的名称、作用及装配关系。

3. 掌握减速器的拆装方法和技巧。

4. 培养实际操作能力和团队协作精神。

二、实验仪器与材料1. 实验仪器：减速器、扳手、螺丝刀、锤子、钳子、量具等。

2. 实验材料：润滑油、密封胶、清洗剂等。

三、实验内容及步骤1. 减速器整体观察（1）观察减速器的外形，了解其结构特点。

（2）用手同时转动输入轴和输出轴，体验减速增矩的感觉。

2. 减速器拆卸（1）拔出减速器箱体两端的定位销。

（2）拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。

（3）拧下上下箱体连接螺栓及轴承旁零件螺栓。

（4）取下箱盖，观察箱体内部结构。

3. 各部件拆卸（1）拆卸齿轮：用扳手旋下齿轮固定螺栓，取出齿轮。

（2）拆卸轴承：用锤子轻轻敲击轴承，使其与轴分离。

（3）拆卸轴：用钳子夹住轴，旋下轴上零件的固定螺栓，取出轴。

4. 清洗与检查（1）用清洗剂清洗各部件，去除油污和杂质。

（2）检查各部件的磨损情况，测量尺寸，确保符合要求。

5. 重新装配（1）将轴、轴承、齿轮等部件按照拆卸顺序依次装回。

（2）调整轴承间隙，确保运转顺畅。

（3）涂抹润滑油，提高传动效率。

6. 检查与试运行（1）检查装配好的减速器，确保各部件安装牢固。

（2）加注适量润滑油，启动减速器，观察其运转情况。

四、实验结果与分析1. 实验结果通过本次实验，成功拆卸并重新装配了减速器，掌握了减速器的拆装方法和技巧。

2. 实验分析（1）减速器各部件拆卸过程中，注意保护零件，避免损坏。

（2）装配过程中，严格按照拆卸顺序进行，确保装配质量。

（3）调整轴承间隙时，要保证轴承与轴的配合紧密，防止轴向窜动。

五、实验总结1. 通过本次实验，掌握了减速器的拆装方法和技巧，提高了实际操作能力。

2. 加深了对减速器结构、工作原理及性能特点的理解。

3. 培养了团队协作精神，为今后从事机械设计、制造等工作奠定了基础。

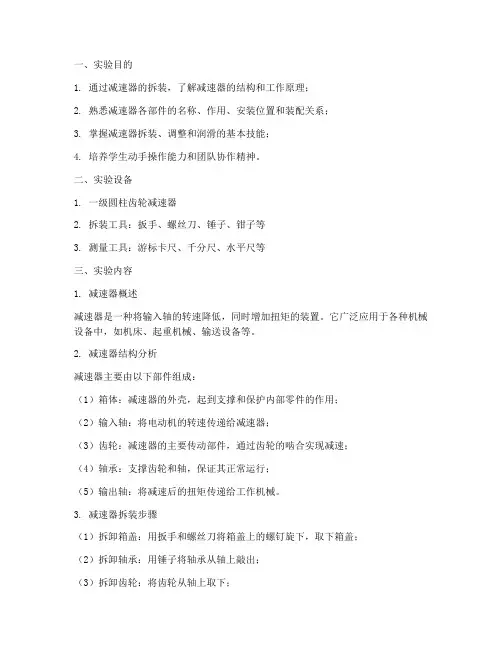

一、实验目的1. 通过减速器的拆装，了解减速器的结构和工作原理；2. 熟悉减速器各部件的名称、作用、安装位置和装配关系；3. 掌握减速器拆装、调整和润滑的基本技能；4. 培养学生动手操作能力和团队协作精神。

二、实验设备1. 一级圆柱齿轮减速器2. 拆装工具：扳手、螺丝刀、锤子、钳子等3. 测量工具：游标卡尺、千分尺、水平尺等三、实验内容1. 减速器概述减速器是一种将输入轴的转速降低，同时增加扭矩的装置。

它广泛应用于各种机械设备中，如机床、起重机械、输送设备等。

2. 减速器结构分析减速器主要由以下部件组成：（1）箱体：减速器的外壳，起到支撑和保护内部零件的作用；（2）输入轴：将电动机的转速传递给减速器；（3）齿轮：减速器的主要传动部件，通过齿轮的啮合实现减速；（4）轴承：支撑齿轮和轴，保证其正常运行；（5）输出轴：将减速后的扭矩传递给工作机械。

3. 减速器拆装步骤（1）拆卸箱盖：用扳手和螺丝刀将箱盖上的螺钉旋下，取下箱盖；（2）拆卸轴承：用锤子将轴承从轴上敲出；（3）拆卸齿轮：将齿轮从轴上取下；（4）拆卸输入轴和输出轴：用锤子将轴从箱体内敲出。

4. 减速器装配步骤（1）安装轴承：将轴承套入轴上，并用锤子轻轻敲击安装；（2）安装齿轮：将齿轮套入轴上，确保齿轮啮合正确；（3）安装输出轴：将输出轴套入箱体内，并用锤子轻轻敲击安装；（4）安装箱盖：将箱盖套入箱体，拧紧螺钉。

5. 减速器调整与润滑（1）调整：检查齿轮啮合间隙，确保齿轮啮合良好；（2）润滑：根据说明书选择合适的润滑剂，对减速器进行润滑。

四、实验结果与分析通过本次实验，我们掌握了减速器的拆装、调整和润滑方法。

以下是实验过程中发现的问题及分析：1. 拆卸过程中，部分零件表面有锈蚀现象，可能是长时间未进行润滑所致；2. 部分齿轮啮合间隙过大，可能是装配过程中齿轮未安装到位或轴承磨损所致；3. 减速器内部润滑不良，可能导致齿轮磨损加剧，影响减速器的使用寿命。

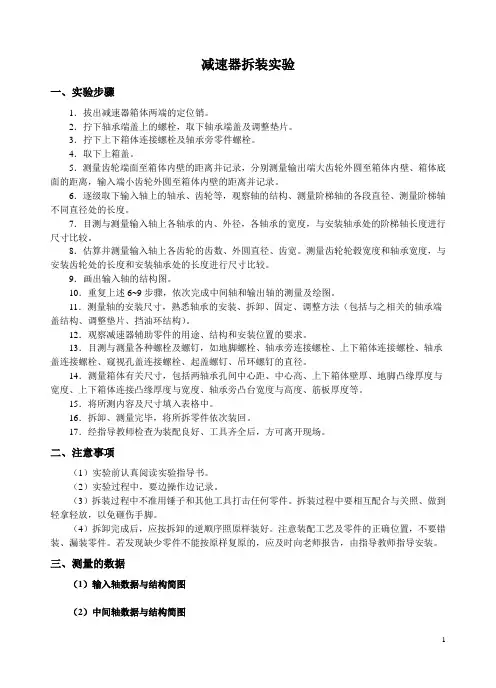

减速器拆装实验一、实验步骤1．拔出减速器箱体两端的定位销。

2．拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。

3．拧下上下箱体连接螺栓及轴承旁零件螺栓。

4．取下上箱盖。

5．测量齿轮端面至箱体内壁的距离并记录，分别测量输出端大齿轮外圆至箱体内壁、箱体底面的距离，输入端小齿轮外圆至箱体内壁的距离并记录。

6．逐级取下输入轴上的轴承、齿轮等，观察轴的结构、测量阶梯轴的各段直径、测量阶梯轴不同直径处的长度。

7．目测与测量输入轴上各轴承的内、外径，各轴承的宽度，与安装轴承处的阶梯轴长度进行尺寸比较。

8．估算并测量输入轴上各齿轮的齿数、外圆直径、齿宽。

测量齿轮轮毂宽度和轴承宽度，与安装齿轮处的长度和安装轴承处的长度进行尺寸比较。

9．画出输入轴的结构图。

10．重复上述6~9步骤，依次完成中间轴和输出轴的测量及绘图。

11．测量轴的安装尺寸，熟悉轴承的安装、拆卸、固定、调整方法（包括与之相关的轴承端盖结构、调整垫片、挡油环结构）。

12．观察减速器辅助零件的用途、结构和安装位置的要求。

13．目测与测量各种螺栓及螺钉，如地脚螺栓、轴承旁连接螺栓、上下箱体连接螺栓、轴承盖连接螺栓、窥视孔盖连接螺栓、起盖螺钉、吊环螺钉的直径。

14．测量箱体有关尺寸，包括两轴承孔间中心距、中心高、上下箱体壁厚、地脚凸缘厚度与宽度、上下箱体连接凸缘厚度与宽度、轴承旁凸台宽度与高度、筋板厚度等。

15．将所测内容及尺寸填入表格中。

16．拆卸、测量完毕，将所拆零件依次装回。

17．经指导教师检查为装配良好、工具齐全后，方可离开现场。

二、注意事项（1）实验前认真阅读实验指导书。

（2）实验过程中，要边操作边记录。

（3）拆装过程中不准用锤子和其他工具打击任何零件。

拆装过程中要相互配合与关照、做到轻拿轻放，以免砸伤手脚。

（4）拆卸完成后，应按拆卸的逆顺序照原样装好。

注意装配工艺及零件的正确位置，不要错装、漏装零件。

若发现缺少零件不能按原样复原的，应及时向老师报告，由指导教师指导安装。

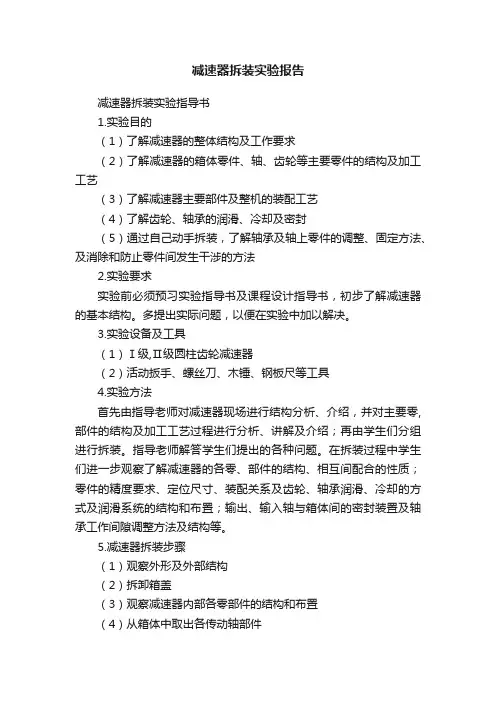

减速器拆装实验报告减速器拆装实验指导书1.实验目的（1）了解减速器的整体结构及工作要求（2）了解减速器的箱体零件、轴、齿轮等主要零件的结构及加工工艺（3）了解减速器主要部件及整机的装配工艺（4）了解齿轮、轴承的润滑、冷却及密封（5）通过自己动手拆装，了解轴承及轴上零件的调整、固定方法、及消除和防止零件间发生干涉的方法2.实验要求实验前必须预习实验指导书及课程设计指导书，初步了解减速器的基本结构。

多提出实际问题，以便在实验中加以解决。

3.实验设备及工具（1）Ⅰ级,Ⅱ级圆柱齿轮减速器（2）活动扳手、螺丝刀、木锤、钢板尺等工具4.实验方法首先由指导老师对减速器现场进行结构分析、介绍，并对主要零,部件的结构及加工工艺过程进行分析、讲解及介绍；再由学生们分组进行拆装。

指导老师解答学生们提出的各种问题。

在拆装过程中学生们进一步观察了解减速器的各零、部件的结构、相互间配合的性质；零件的精度要求、定位尺寸、装配关系及齿轮、轴承润滑、冷却的方式及润滑系统的结构和布置；输出、输入轴与箱体间的密封装置及轴承工作间隙调整方法及结构等。

5.减速器拆装步骤（1）观察外形及外部结构（2）拆卸箱盖（3）观察减速器内部各零部件的结构和布置（4）从箱体中取出各传动轴部件（5）装配（6）清点好工具，擦净后交还指导老师验收6.撰写实验报告2013.11.26第二篇：减速器拆装实验报告(含练习题答案) 1300字减速器实验报告实验名称：减速器拆装实验学生姓名：***班级、组别：09机制5班实验日期：成绩：指导教师：一．实验目的1.通过拆装，了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构；2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置；3.熟悉减速器的拆装和调整的方法和过程；4.培养对减速器主要零件尺寸目测和测量能力。

二．实验设备1.二级展开式圆柱齿轮减速器2.拆装及测量工具：扳手、游标卡尺、钢板尺、铅丝、涂料及百分表等。

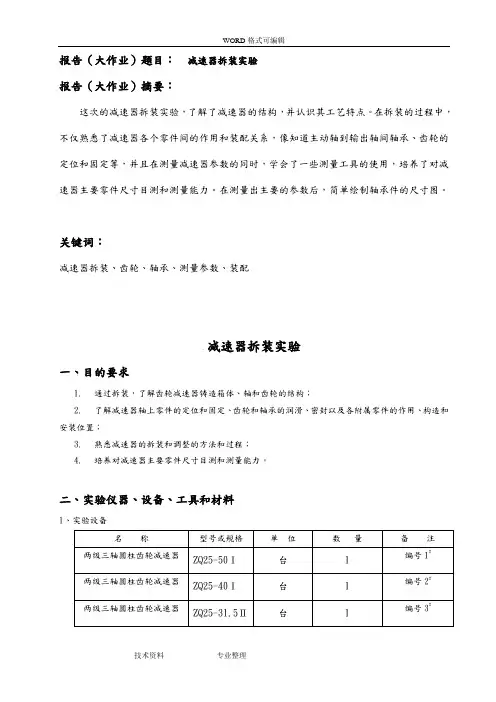

WORD格式可编辑报告（大作业）题目：减速器拆装实验报告（大作业）摘要：这次的减速器拆装实验，了解了减速器的结构，并认识其工艺特点。

在拆装的过程中，不仅熟悉了减速器各个零件间的作用和装配关系，像知道主动轴到输出轴间轴承、齿轮的定位和固定等，并且在测量减速器参数的同时，学会了一些测量工具的使用，培养了对减速器主要零件尺寸目测和测量能力。

在测量出主要的参数后，简单绘制轴承件的尺寸图。

关键词：减速器拆装、齿轮、轴承、测量参数、装配减速器拆装实验一、目的要求1.通过拆装，了解齿轮减速器铸造箱体、轴和齿轮的结构；2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置；3.熟悉减速器的拆装和调整的方法和过程；4.培养对减速器主要零件尺寸目测和测量能力。

二、实验仪器、设备、工具和材料1、实验设备名称型号或规格单位数量备注两级三轴圆柱齿轮减速器ZQ25-50Ⅰ台 1 编号1#两级三轴圆柱齿轮减速器ZQ25-40Ⅰ台 1 编号2#两级三轴圆柱齿轮减速器ZQ25-31.5Ⅱ台 1 编号3#两级三轴圆柱齿轮减速器ZQ25-25Ⅱ台 1 编号4#两级三轴圆柱齿轮减速器ZQ25-20Ⅲ台 1 编号5#2、拆装工具和测量工具（每组）名称型号或规格单位数量备注机修类组合工具套 3数显游标卡尺测量范围200mm 把 3数显游标卡尺测量范围300mm 把 2不锈钢钢板尺测量范围300mm 把 5不锈钢钢板尺测量范围500mm 把 1榔头把 3螺丝刀把 3三、实验内容1、判断减速器的装配形式；2、了解铸造箱体的结构；3、观察、了解减速器附属零件的用途、结构和安装位置的要求；4、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面与厢体内壁的距离、大齿轮顶圆与箱内壁和底面之间的距离、轴承内端面至箱内壁之间的距离等；5、了解轴承的润滑方式和密封位置，包括密封的形式。

轴承内侧挡油环、封油环的作用原理及其结构和安装位置；6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整；测绘输出轴系部件的结构图。

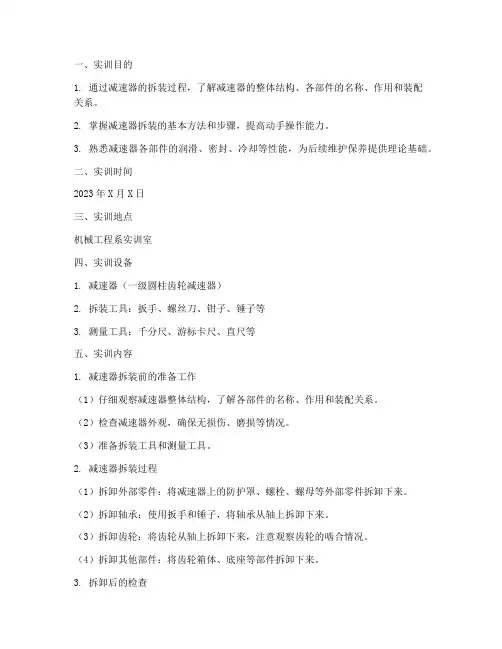

一、实训目的1. 通过减速器的拆装过程，了解减速器的整体结构、各部件的名称、作用和装配关系。

2. 掌握减速器拆装的基本方法和步骤，提高动手操作能力。

3. 熟悉减速器各部件的润滑、密封、冷却等性能，为后续维护保养提供理论基础。

二、实训时间2023年X月X日三、实训地点机械工程系实训室四、实训设备1. 减速器（一级圆柱齿轮减速器）2. 拆装工具：扳手、螺丝刀、钳子、锤子等3. 测量工具：千分尺、游标卡尺、直尺等五、实训内容1. 减速器拆装前的准备工作（1）仔细观察减速器整体结构，了解各部件的名称、作用和装配关系。

（2）检查减速器外观，确保无损伤、磨损等情况。

（3）准备拆装工具和测量工具。

2. 减速器拆装过程（1）拆卸外部零件：将减速器上的防护罩、螺栓、螺母等外部零件拆卸下来。

（2）拆卸轴承：使用扳手和锤子，将轴承从轴上拆卸下来。

（3）拆卸齿轮：将齿轮从轴上拆卸下来，注意观察齿轮的啮合情况。

（4）拆卸其他部件：将齿轮箱体、底座等部件拆卸下来。

3. 拆卸后的检查（1）检查各部件的磨损情况，如齿轮、轴承、轴等。

（2）检查齿轮的啮合情况，确保齿轮啮合间隙合适。

（3）检查轴承的润滑、密封情况，确保轴承正常运行。

4. 减速器装配过程（1）清洗各部件，去除污垢和杂质。

（2）按照拆卸的相反顺序，将各部件重新装配到减速器上。

（3）调整齿轮啮合间隙，确保齿轮啮合间隙合适。

（4）检查装配后的减速器，确保各部件装配正确、紧固。

六、实训心得体会1. 通过本次实训，我深刻了解了减速器的结构、各部件的作用和装配关系，为今后从事机械维修工作打下了基础。

2. 实训过程中，我学会了减速器的拆装方法和步骤，提高了自己的动手操作能力。

3. 通过对减速器各部件的检查，我掌握了减速器维护保养的基本知识，为今后从事相关行业提供了理论支持。

七、实训总结本次减速器拆装实训，让我对减速器有了更加深入的了解，提高了自己的动手操作能力。

在今后的学习和工作中，我将不断积累经验，为我国机械制造业的发展贡献自己的力量。

减速器拆装实验实验报告减速器拆装实验一．实验目的熟悉了解减速器的结构、减速器中各零件的作用、结构形状及装配关系，加深对轴系部件结构的理解。

了解减速器装配的基本要求。

二．实验要求1．按正确程序拆开减速器及各轴系，分析减速器结构及各零件的功用。

三．实验设备1．一级圆柱齿轮减速器。

2．二级圆锥圆柱齿轮减速器。

减速器可以是实物和模型，模型供拆装和分析结构用，实物供测量齿侧间隙、接触斑点和轴承间隙用。

每个学生须选一种减速器作拆装实验。

四．实验步骤1．先观察减速器外部形状，判断传动方式，级数、输入输出轴，有哪些箱体附件。

2．拧下箱盖与底座联接螺栓及端盖螺钉，拔出定位销，借助起盖螺钉打开减速器箱盖。

3．边拆卸边观察，并就箱体形状、轴系定位固定，润滑密封方式，箱体附件（如通气器、油标、油塞、起盖螺钉、定位销等）的结构作用、位置要求和零件材料进行分析。

4．小结减速器结构设计中如何考虑拆装的要求及拆装过程中应注意的问题。

5．将模型减速器复原（依次装好）。

五．实验注意事项1．每个学生实验前除预习实验指导书外，同时必须预习所用《机械设计》教科书中有关减速器的章节内容。

2．实验过程中不准随便用锤子敲打任一零件。

若需敲打，一定须经过指导教师同意。

六．思考题1．齿轮和轴承如何固定在轴上，减速器中其间隙及位置如何调整？2．齿轮传动和轴承采用什么润滑剂和润滑装置？为什么？3．吊环螺钉、起盖螺钉。

定位销、油封、油塞、吊钩、视孔和通气帽等各起什么作用？应安排在什么位置？4．轴承端盖和箱体剖分面各采用什么方法密封？5．扳手空间留多大，应如何考虑？6．你所装拆的减速器在结构上、工艺上等方面存在有什么问题？如何改进？-全文完-。

上海……学院实践环节报告（含课程大作业）首页报告（大作业）题目： 减速器拆装实验报告（大作业）摘要：通过实验我们可以了解减速器的结构，并分析其结构工艺；可以了解减速器中各个零件的用途、结构形状及装配关系；了解减速器的拆装和调整过程装。

通过减速器拆装实验，结合理论联系实际，亲身体验装拆机构时会遇到的困难。

并通过实践正确运用拆装工具和测量工具，并简单绘制轴承件的尺寸图（草图）。

关键词：减速器拆装 轴承 游标卡尺测量实验二减速器拆装实验一、目的要求1.通过拆装，了解齿轮减速器铸造箱体、轴和齿轮的结构；2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置；3.熟悉减速器的拆装和调整的方法和过程；4.培养对减速器主要零件尺寸目测和测量能力。

二、实验仪器、设备、工具和材料三、实验内容1、判断减速器的装配形式；2、了解铸造箱体的结构；3、观察、了解减速器附属零件的用途、结构和安装位置的要求；4、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面与厢体内壁的距离、大齿轮顶圆与箱内壁和底面之间的距离、轴承内端面至箱内壁之间的距离等；5、了解轴承的润滑方式和密封位置，包括密封的形式。

轴承内侧挡油环、封油环的作用原理及其结构和安装位置；6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整；测绘输出轴系部件的结构图。

四、实验步骤1、拆卸1. 开盖前先观察减速器外部形状，判断传动方式、级数、输入输出轴，观察有哪些箱体附件。

2. 拧下箱盖与底座联接螺栓及端盖螺钉，拔出定位销，借助起盖螺钉打开减速器箱盖。

3. 边拆卸边观察，并就箱体形状，轴上零件的定位固定方式及装配关系，润滑密封方式，箱体附件（如通气器、油标、油塞、起盖螺钉、定位销等）的结构特点和作用、位置要求和零件材料等进行分析。

（1）、仔细观察减速器外面各部分的结构，从观察中思考以下问题：①如何保证厢体支撑具有足够的刚度？答：在轴承孔附近加支撑肋。

一、实验目的1. 了解减速器的结构组成及其工作原理。

2. 掌握减速器的装拆步骤和注意事项。

3. 培养动手能力和实际操作技能。

二、实验器材1. 减速器一台2. 拆装工具一套3. 测量工具一套4. 清洁工具一套三、实验步骤1. 准备工作（1）检查减速器外观，确认无损坏。

（2）准备好拆装工具和测量工具。

2. 减速器拆装步骤（1）拆卸减速器盖1）使用扳手拧下起盖螺钉。

2）轻轻敲击减速器盖，使其松动。

3）取下减速器盖。

（2）拆卸轴承1）使用扳手拧下轴承盖上的螺栓。

2）取下轴承盖。

3）使用专用工具拆卸轴承。

（3）拆卸齿轮1）使用扳手拧下齿轮固定螺栓。

2）取下齿轮。

（4）拆卸轴承座1）使用扳手拧下轴承座上的螺栓。

2）取下轴承座。

3. 减速器装配步骤（1）装配轴承座1）将轴承座放在箱体上。

2）使用扳手拧紧螺栓。

（2）装配齿轮1）将齿轮安装在轴承座上。

2）使用扳手拧紧齿轮固定螺栓。

（3）装配轴承1）将轴承安装到轴承座上。

2）使用扳手拧紧螺栓。

（4）装配减速器盖1）将减速器盖放置在箱体上。

2）使用扳手拧紧起盖螺钉。

四、实验结果与分析1. 实验结果通过本次实验，我们成功拆装了一台减速器，掌握了减速器的结构组成、装拆步骤和注意事项。

2. 实验分析（1）减速器结构组成：减速器主要由箱体、齿轮、轴承、轴承盖、减速器盖等组成。

其中，齿轮是减速器的核心部件，通过齿轮的啮合实现减速。

（2）装拆步骤：在拆装过程中，应按照一定的顺序进行，确保各部件的拆卸和装配顺利进行。

拆卸时应注意观察各部件之间的连接方式，以免损坏零件。

（3）注意事项：在拆装过程中，应注意以下几点：1）拆卸前，应检查减速器外观，确保无损坏。

2）拆装工具应选用合适的型号，以免损坏零件。

3）拆装过程中，应注意保持各部件的清洁，防止杂质进入。

4）装配过程中，应注意各部件之间的配合间隙，确保减速器正常运行。

五、实验总结通过本次实验，我们掌握了减速器的装拆步骤和注意事项，提高了动手能力和实际操作技能。

减速器拆装实验报告数据本次实验使用的减速器为四级减速器，减速比为1:16。

在拆装过程中，我们采用了手动拆装和机器拆装两种方法，以便比较拆装效率和难度。

实验过程中，我们记录了每个步骤的时间、细节和遇到的困难。

手动拆装过程：拆装时间：29分钟拆卸步骤：1.拆卸减速器底盖：使用扳手拆下固定底盖的螺母，取下底盖，底盖上有一圈密封圈，在取下底盖的过程中需要注意不要损坏密封圈。

2.拆卸内部构件：将固定轴承的螺钉拧下来，将固定螺母拆下，取下轴承，然后再依次取下中轴、轴承盖、小齿轮、大齿轮、滑动轴承盖等构件。

3.组装内部构件：按照相反的顺序把所有构件组装回去，需要注意的是，在组装滑动轴承盖的时候，如果密封圈损坏，需要重新更换密封圈。

4.组装底盖：将密封圈涂上适量润滑油，安装回减速器底盖，并使用扳手拧紧固定底盖的螺母即可。

1.安装减速器拆卸夹具：使用减速器拆卸夹具将减速器固定在夹具上，可选用手动电动螺丝刀，很快地拆卸下减速器固定螺钉。

4.卸下减速器拆卸夹具：将减速器拆卸夹具卸下即可。

实验结果分析：通过本次实验对手动拆装和机器拆装两种方法进行了比较，发现机器拆装的效率更高、更快。

而在操作难度方面，由于机器拆装比较简单，所以难度也相对较小；而手动拆装需要较强的力和技巧，难度较大。

因此，在选择减速器拆装方法时，可以根据实际情况选择合适的方法。

在实际工作中，如果有专用的减速器拆卸夹具或机器辅助工具，可以使用机器拆装；如果没有，可以选择手动拆装。

不过，在实际操作中应注意安全问题，遵循操作规程，以免造成人身伤害和财产损失。

减速器的拆装实验报告第一篇：减速器的拆装实验报告一,实验目的了解和熟悉各种减速器的结构,分析减速器中各零件的作用及装配关系.测定减速器的主要参数和精度,培养和提高机械结构的设计能力.二,实验设备与原理实验设备主要包括单级圆柱齿轮减速器,二级展开式圆锥-圆柱齿轮减速器,一级蜗杆蜗轮减速器等实物模型.拆装和测量的工具主要有扳手,钢板尺,木棰,起子,内外卡钳,卡尺等.三,实验要求1,按照正确的顺序拆开减速器和轴系,分析减速器中各个零件的功用;2熟练掌握减速器的拆装方法。

四,实验步骤1,仔细观察减速器外面各部分的结构,分析思考以下问题:判断传动方式,级数,输入,输出轴;了解铸造箱体结构,如何才能保证箱体支撑具有足够的刚度;轴承座两侧的上下箱体联接螺栓应如何布置,支撑该螺栓的凸台高度应该如何确定。

2,用扳手拆下观察孔的盖板,观察观察孔的位置是否恰当,大小是否合适.3,拧下箱盖和箱座联接螺栓以及轴承端盖螺钉,拔出定位销,借助起盖螺钉打开箱盖.4,分析轴系结构:测量各段尺寸,了解轴的各部分结构作用;了解轴承的组合结构以及轴承的拆装,固定和轴向间隙的调整,了解轴承的润滑方式和密封装置.分析轴承是如何进行润滑的；在什么条件下滚动轴承的内圈要用挡油环；其作用原理,构造和安装位置如何；如果箱座结合面上有油沟,则箱盖应该采取什么样的结构才能使箱盖上的油进入油沟；为了使润滑油经油沟后能进入轴承,则轴承盖的结构应该如何设计。

5,测定减速器的主要参数。

6,测量箱座上、下凸缘的宽度和厚度、箱壁厚度.7,测量齿轮端面与箱体内壁的距离;大齿轮的顶圆与箱体内壁之间的距离;轴承内端面到箱体内壁之间的距离.8,将减速器还原.按照先内部后外部的合理顺序进行;装配轴套和滚动轴承时应该注意方向等.五、注意事项：正确的安装，使用和维护减速器，是保证机械设备正常运行的重要环节。

因此，在安装减速器时，要严格按照下面的安装使用相关事项，认真地装配和使用。
