心电监护仪操作流程图

排除方法： （1）检查所有心电导联外接部位。 （2）如心电显示波形通道显示“无信号接收”，则表示心电测量
模块与主机通讯有问题，关机再开机后仍有此提示，需与供应 商联系
心电波形杂乱
故障现象： 心电波形干扰大，波形不规格，不标准。
检查方法： （1）首先应当排除来自信号输入端的干扰，如病人运动，
心电极片失效，心电导联线老化，触不好的情况。 （2）将滤波模式打到“监护”或者“手术”，效果会好
呼吸信号太弱
故障现象： 屏幕显示的呼吸波形太弱，观察不便。
检查方法： 检查心电电极片是否放置正确，电极片质量 如何以及人体接触电极片的部位是否清洗 干净。
排除方法： 清洗干净人体接触电极片的部位，正确贴放 质量良好的电极片。
SPO2无数值/不准确
故障现象：在监护过程中，无血氧波形，无血氧数值。 检查方法： １.换一个血氧探头，若也不行可能是血氧探头或者血氧延长线故障。 2.看看型号对不对 3.看看血氧探头有无红光闪动，若无闪动，是探头组件故障。 4.如有血氧初始化错报警，则为血氧板故障。 排除方法： 1.手指探头内如无红光闪动，可能是导线接口接触不良，检查延长线和插座
一点，因为这两种模式下滤波带宽较宽。 （3）若手术下波形效果也不好，请检查零地电压，一般
要求在5V以内，可单独拉一根地线以达到良好接地的目 的。 （4）若接地也不行，可能是来自机器内部的干扰，如心 电板屏蔽做的不好等原因。此时应更换配件试试。 排除方法： 将心电幅度调到合适值，可观察到整幅波形。
NIBP测量值不准确
故障现象： 测量所得血压值偏差太大。
检查方法： 检查血压袖带有无漏气，与血压连接的管道接 口是否漏气，或者是否是因为和听诊法存在主 观判断下的差别带来的。
排除方法： 使用NIBP校准功能。这是在用户现场检验NIBP 模块校准值是否正确的唯一可用标准。NIBP出 厂时检验的压力标准差在8mmHg以内。如果超 出则需要更换血压模块。

左臂 (LA/黄)靠 近左锁骨中线,就 在锁骨下方
安放电极的注意事项
1. 安放电极前清洁皮肤
2. 电极必须牢固紧贴皮肤
3. RESP的监护是依靠RA和LL两个电极两端 的电压差变化而测得的呼吸波形，故电极 贴放的位置很重要
（2）无创动脉压的监测（NIBP）
临床意义： 1、收缩压：保证脏器的供血 2、舒张压：维持冠状动脉灌注压 3、平均动脉压：与心排血量和体循环血管阻力有关，反映脏 器组织灌注良好的指标之一

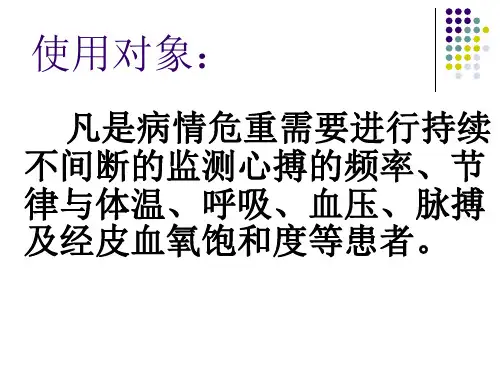

心电监护仪的使用
妇科
心电监护操作步骤
评估
1
2
准备
流程或具体步骤
3
4
评价
一、评估
核对医嘱及监测项目 病人年龄、病情、皮肤情况
评估
病人心理状态、合作程度
监护仪性能
二、准备
护士自身准备
监测前的准备
病人准备：皮肤和体位
准备
环境：整洁有电源和插座
用物：监护仪及模块探头、电极片 75%酒精棉球、监护记录单、弯盘
常见的异常呼吸类型： ⑴哮喘性呼吸 ⑶深浅不规则呼吸 ⑸蝉鸣性呼吸 ⑺点头式呼吸
⑵紧促式呼吸 ⑷叹息式呼吸 ⑹鼾音呼吸 ⑻潮式呼吸
呼吸 （Resp）
呼吸监护不适应于活动幅度很大或呼吸运动不明显的病 人，因为这可能导致错误的报警。 应避免将肝区和心室处于呼吸电极的连线上，这样就可 避免心脏覆盖或脉动血流产生的伪差，这对于新生儿特 别重要。
V（胸部）棕色
RL（右腿）绿色
LL（左腿）红色
推荐的电极的位置
对角安放呼吸电极以便获得最佳 呼吸波（胸式与腹式）
•右上(RA)：胸 骨右缘锁骨下方； 靠近右肩
·左上(LA)： 胸骨左缘锁骨 下方；靠近左 肩

6
⑵ 监测前的准备
完好的供电系统和良好接地
接地良好
2021/5/9
接地不良好 7
⑶监测前的准备（合格的传感器：类型、规 格。。。）
润湿 丰富 的导 电糊
适合病人类型的血 氧探头
光洁 的导 联线 接头
适合病人类型 的血压袖带尺 寸（标志线）
2021/5/9
8
⑷病人状态：病人类型、皮肤、指甲、运动、情绪
2021/5/9
23
多功能监护仪常见故障处理
2021/5/9
24
通常故障典型表现及分析
基线不稳
电极的连接是否可靠 （与皮肤、导联线） 病人运动
肌电干扰
交流干扰
2021/5/9
病人状态是否紧张
是否可靠接地 电极的导电糊 环境干扰
25
（1）通常所见故障
• （1）导线未连接好（防止导线中间断裂、 老化、打折）。
• 向病人作好说明；
• 关掉开关，撤去导联线及电极；
• 擦净导电糊；
• 填好登记卡：停机时间；
• 整理病床单元，询问病人需要；
• 清理用物。
2021/5/9
19
（1）心率监测
• 方法：心电图与脉搏搏动的监测；声光报 警
• 正常值：60--100次/分 • 临床意义：及时发现异常、危险心律
2021/5/9
12
心电电极的位置与连接
RA（右臂）白色 V（胸部）棕色 RL（右腿）绿色
LA（左臂）黑色 LL（左腿）红色
推荐的电极的位置
2021/5/9
对角安放呼吸电极以便获得
最佳呼吸波（胸式与腹式）
13
•右上(RA)：胸 骨右缘锁骨下 方；靠近右肩

清理仪器
用湿润的棉球或纱布轻轻擦拭 仪器的表面。
用干净的布将仪器擦拭干净， 确保仪器无尘、无污渍。
清理完毕后，将仪器放置在指 定的存放位置。
THANKS
心电监护操作流程图
xx年xx月xx日
目 录
• 监护仪的介绍 • 使用监护仪前的准备 • 心电监护操作流程 • 监护过程中的注意事项 • 监护结束后的操作
01
监护仪的介绍
监护仪的定义与作用
定义
监护仪是一种医疗设备，用于监测患者的生命体征，包括心 电图、血压、血氧饱和度等参数。
作用
监护仪的作用在于及时、准确地记录和反映患者的生命体征 变化，帮助医生做出准确的诊断和治疗方案。
注意监测患者生命体征变化，如心率、心律、血压、血氧饱 和度等，以便及时发现异常情况。
保持电极片干燥
保持电极片干燥，避免电极片受潮，导致电极片与皮肤接触不良，影响监护结果 。
电极片应正确粘贴在患者胸部，避免电极片脱落或移位。
正确记录监护数据
监护过程中应正确记录监护数据，包括心电图波形、心率、 心律、血压、血氧饱和度等数据。
准备电源和插销
检查电源插销是否牢固连接，避免使用破损或松动的插销。
患者的准备
患者清洁皮肤
患者需要清洁皮肤，剃掉胸部毛发，以便电极片正确连接。
摆好姿势
患者平卧或半卧在床上，解开上衣，暴露胸部。
医护人员的准备
核对患者信息
医护人员需要核对患者基本信息，如姓名、年龄、床号等，确保操作前信息准确 无误。
准备用物
记录监护数据时应保证数据准确、清晰、完整，并及时归档 保存。
05
监护结束后的操作
关闭仪器
关闭仪器后部总电 源。

取下电极片
• 用清水湿润棉球或纱布，轻轻擦拭电极片周围的皮肤。 • 用手捏住电极片，轻轻取下。 • 用棉球或纱布将电极片擦拭干净，妥善保存以备下次使用。
清理仪器
• 用湿布擦拭监护仪表面，保持仪器清洁。 • 清理仪器周围地面或桌面，确保整洁无杂物。 • 清理完毕后，将仪器放置妥当，以便下次使用。
THANKS
调整仪器参数
打开心电监护仪的主界面，调整仪器参数。 根据患者病情和医生要求，设置心电监护的报警上下限和其他参数。
开始监护
1
按下心电监护仪的开始监护按钮，启动心电监 护。
2
密切观察患者的生命体征和心电监护仪的实时 数据，如有异常及时报告医生。
3
在监护过程中，要保持电极片干燥、清洁，如 出现脱落或不良情况，要及时更换或重新贴好 。
发展
随着科技的进步，监护仪的功能和性能不断提升，监测参数不断增加，智能化程 度也越来越高。未来，随着人工智能和物联网技术的应用，监护仪将更加智能化 、便携化和普及化。
02
使用监护仪前的准备
监护仪的准备
检查监护仪是否处于安全状态
检查仪器外壳、电源线、电极片、显示屏等是否有损坏或脱落，确保仪器处 于安全使用状态。
电极片应粘贴在正确的位置，并保持干燥，避免因湿润而 导致信号干扰或电极片脱落。
正确记录监护数据
监护过程中应按照规定的时间间隔记录患者的心电图波形、 生命体征等数据。
记录数据时应确保准确无误，并做好数据分析和解释工作， 以便为医生提供可靠的诊疗参考。
05
监护结束后的操作
监护结束后的操作
关闭仪器
• 关闭仪器后部总电源。 • 按下屏幕上的“关机”按钮，并确认仪器已关闭。 • 将仪器移至指定位置存放。
