住宅建筑带转换层的框支剪力墙结构设计分析 王方

房屋建筑中带转换层的框支剪力墙结构设计分析1. 引言1.1 引言在房屋建筑中，结构设计是至关重要的环节，其中框支剪力墙结构是一种常见且有效的设计方案。

而带转换层的框支剪力墙结构在设计中需要考虑到更多的因素，以确保房屋的结构稳定和安全性。

本文将对带转换层的框支剪力墙结构设计进行详细分析，探讨设计中的要点和影响因素。

通过对转换层的设计要求和对结构稳定性的分析，希望能够为房屋建筑的结构设计提供一定的参考和建议。

通过本文的研究和分析，相信能够对带转换层的框支剪力墙结构设计有更深入的了解，为相关从业者提供有益的参考和指导，从而推动房屋建筑结构设计的发展和提升。

愿本文能为相关领域的研究和实践工作带来一定的帮助和启发。

2. 正文2.1 框支剪力墙结构设计分析框架支撑剪力墙结构是一种常用的结构形式，在房屋建筑中扮演着重要的角色。

其设计分析涉及到结构的稳定性、受力性能等多个方面。

在设计框支剪力墙结构时，需要考虑到结构的整体稳定性。

通过对结构的计算和分析，确定结构的刚度和强度，以确保在外部力作用下结构不会发生过大的变形或破坏。

还需要考虑到结构在地震等极端情况下的抗震性能，采取相应的措施来增强结构的抗震能力。

框支剪力墙结构设计分析是一个综合性的工作，需要考虑到结构的稳定性、受力性能等多个方面。

只有在设计过程中充分考虑到这些因素，才能保证结构的安全性和可靠性。

2.2 带转换层的设计要点设计带转换层的框支剪力墙结构时，需要注意以下几个要点：1. 转换层的高度和位置：转换层的高度和位置应根据实际情况进行合理设置，一般应考虑主要荷载的传递和结构整体稳定性。

2. 转换层的刚度和强度：转换层的刚度和强度需足够满足承载力和变形控制要求，可以采用加裂数等措施加强转换层的抗拉和抗剪性能。

3. 转换层的构造连接：转换层与上下层结构的连接应采用合理的节点构造，确保转换层与上下层结构之间的有效荷载传递，避免发生裂缝和位移过大等问题。

4. 转换层的局部加固：对转换层局部存在的结构缺陷或加固需求，应根据具体情况进行合理设计和施工，保证转换层的整体稳定性和受力性能。

房屋建筑中带转换层的框支剪力墙结构设计分析
房屋建筑中带转换层的框支剪力墙结构是指在多层或高层建筑的设计中，加入了一个转换层的框架结构，同时还采用了剪力墙作为主要结构支撑。

这种结构的设计分析主要包括以下几个方面：
1. 结构荷载分析：首先需要分析和计算建筑结构所承受的各种荷载，包括自重、楼层活载、风荷载、地震荷载等。

通过合理的计算和分析，确定设计荷载大小和作用位置。

2. 结构布局设计：在确定了设计荷载后，需要根据建筑的功能和要求，进行结构布局设计。

转换层的位置、墙体的设置和剪力墙的布置等都需要进行合理的设计。

3. 结构抗震设计：因为剪力墙起到了主要的抗震作用，所以抗震设计是这种结构的重要部分。

需要根据地震区的级别，采用合适的剪力墙布置间距、强度、墙体厚度和钢筋配筋等措施来提高结构的抗震性能。

4. 梁柱设计：在框架结构中，梁柱是承担主要受力的构件，需要进行合理的尺寸和截面设计，以满足强度和刚度的要求。

还需要考虑梁柱与剪力墙的连接方式和节点设计。

5. 剪力墙设计：剪力墙是设计中的关键部分，需要通过剪力墙的尺寸、墙体厚度和钢筋配筋等来满足其抗剪和抗弯的需求。

还需要考虑剪力墙与梁柱和楼板的连接方式，以确保结构的整体稳定性。

6. 结构材料选用：在结构设计中，需要选择合适的材料来满足设计荷载的要求，并且保证结构的稳定性和耐久性。

常用的材料包括混凝土、钢筋、预应力钢筋等。

在设计分析中，还需要考虑其他因素，比如建筑的使用寿命、施工工艺和经济性等。

通过综合考虑以上各个方面，可以得到一个满足设计要求的房屋建筑中带转换层的框支剪力墙结构设计。

房屋建筑中带转换层的框支剪力墙结构设计分析转换层在房屋建筑中扮演着非常重要的角色，它承担着将上部结构的荷载引导到下部结构的作用。

本文将对带转换层的框支剪力墙结构进行设计分析。

一、构造形式选择框支剪力墙结构是一种优秀的结构形式，它既具有良好的承载性能，又能够满足建筑的功能和美观要求。

在带转换层的框支剪力墙结构中，转换层应尽量避免设置柱子，以充分发挥框架的抗震性能。

二、荷载计算在设计荷载计算中，需要考虑到不同荷载情况下的作用，包括常规荷载、地震荷载和风荷载。

根据相关规范的要求，按照规定的设计频率和设计加速度进行计算。

常规荷载包括自重、活荷载和附加荷载。

自重是结构本身产生的荷载，主要由梁、柱和墙体等构件的重量组成。

活荷载是指人员、设备、家具等在建筑上活动时产生的荷载。

附加荷载则是指突发性荷载，如风荷载、雪荷载等。

地震荷载是在地震作用下，建筑结构所受到的力学作用力。

根据地震区划和地震烈度，可以确定不同地震区域的地震烈度参数，并按照相应的地震影响系数进行计算。

风荷载是由于风对建筑物表面的作用所产生的力。

根据建筑物的高度、地形、地区风速等因素，可以确定风速的参数，并按照相应的风压系数进行计算。

三、抗震设计框支剪力墙结构的抗震设计是整个结构设计中最为重要的环节。

在带转换层的框支剪力墙结构中，转换层的抗震性能直接关系到整个结构的稳定性和安全性。

在抗震设计中，应考虑到地震力的作用，根据相关规范的要求进行计算。

通过使用适当的抗震设计方法和理论，可以确保结构在地震作用下的稳定性和安全性。

四、结构选型在带转换层的框支剪力墙结构设计中，应选择合适的结构材料和构件。

主要结构材料包括钢筋混凝土、钢结构等。

根据具体的工程要求和设计要求，选择合适的结构材料和构件。

五、构造设计在构造设计中，需要考虑到结构的整体性和稳定性。

根据相关规范的要求，进行结构的稳定性分析和验算，确保结构的稳定性，防止产生任何结构缺陷。

还需要考虑到结构的施工工艺和施工工艺的合理性。

住宅建筑带转换层的框支剪力墙结构设计摘要：随着经济的快速发展，住宅建筑的结构形式也变得越来越复杂。

框支剪力墙结构作为一种新的结构体系在城市建设中越来越多，它是将剪力墙结构体系与框支转换层结构体系相结合的一种结构布置形式。

本文主要对住宅建筑中带转换层的框支剪力墙结构设计进行分析探讨。

关键词：住宅建筑；带转换层；框支剪力墙；结构设计1住宅建筑带转换层的剪力墙结构设计及计算优化1.1剪力墙结构设计方面的优化（1）在剪力墙结构中，剪力墙应沿主轴或其它方向双向布置，形成空间结构。

抗震设计的剪力墙结构应避免剪力墙单向布置，使两个应力方向的抗侧刚度相互接近，从而具有更好的空间性能。

为了充分利用剪力墙的承载力，减轻结构的重量，增加剪力墙结构的可用空间，不应将剪力墙布置得太密，使结构具有适当的侧移刚度。

（2）剪力墙部分应该是简单和常规，剪力墙的垂直刚度应该统一，剪力墙的门窗开口应该上下对齐，排成一排，形成一个明确的墙肢和连系梁，应力分布规则，和当前常用的计算图更加一致，设计结果安全可靠。

建议避免采用墙肢刚度差异较大的开孔设置。

当剪力墙的孔布置出现错孔或错孔的叠加时，墙内钢筋应形成框架形式。

（3）长剪力墙应划分成几个长度相对均匀的墙段，墙段之间应采用弱连接梁。

各独立墙体截面总高度与截面高度之比不应小于 2，以避免剪力墙的脆性剪切破坏。

在抗震设计中，应避免在孔与墙之间或两个孔之间出现截面高度与厚度之比小于 4 的小肢墙。

当小肢墙体截面高度小于墙体厚度的4倍时，应按框架柱进行设计，箍筋应按框架柱加密区要求进行完全加密。

（4）剪力墙的特点是面内刚度和承载力大，而面外刚度和承载力相对较小。

因此，应控制剪力墙平面外的弯矩，以保证剪力墙平面外的稳定。

1.2剪力墙结构计算方面的优化（1）楼层最小剪力系数的调整原则在满足短肢剪力墙底部的第一振型地震倾覆力矩的底部结构总地震倾覆力矩的不超过 40% 的前提下，尽可能减少剪力墙布置，与大空间剪力墙布局为目标，使结构具有适当的横向刚度，减少地板剪切系数接近规范限制（不少于）。

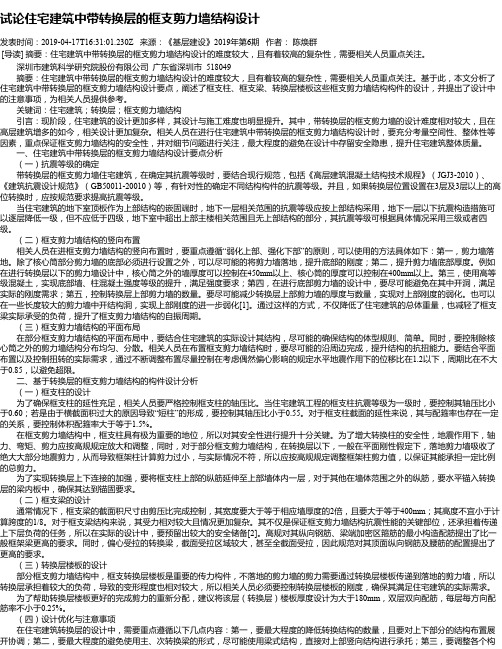

试论住宅建筑中带转换层的框支剪力墙结构设计发表时间：2019-04-17T16:31:01.230Z 来源：《基层建设》2019年第6期作者：陈焕群[导读] 摘要：住宅建筑中带转换层的框支剪力墙结构设计的难度较大，且有着较高的复杂性，需要相关人员重点关注。

深圳市建筑科学研究院股份有限公司广东省深圳市 518049摘要：住宅建筑中带转换层的框支剪力墙结构设计的难度较大，且有着较高的复杂性，需要相关人员重点关注。

基于此，本文分析了住宅建筑中带转换层的框支剪力墙结构设计要点，阐述了框支柱、框支梁、转换层楼板这些框支剪力墙结构构件的设计，并提出了设计中的注意事项，为相关人员提供参考。

关键词：住宅建筑；转换层；框支剪力墙结构引言：现阶段，住宅建筑的设计更加多样，其设计与施工难度也明显提升。

其中，带转换层的框支剪力墙的设计难度相对较大，且在高层建筑增多的如今，相关设计更加复杂。

相关人员在进行住宅建筑中带转换层的框支剪力墙结构设计时，要充分考量空间性、整体性等因素，重点保证框支剪力墙结构的安全性，并对细节问题进行关注，最大程度的避免在设计中存留安全隐患，提升住宅建筑整体质量。

一、住宅建筑中带转换层的框支剪力墙结构设计要点分析（一）抗震等级的确定带转换层的框支剪力墙住宅建筑，在确定其抗震等级时，要结合现行规范，包括《高层建筑混凝土结构技术规程》（JGJ3-2010）、《建筑抗震设计规范》（GB50011-20010）等，有针对性的确定不同结构构件的抗震等级。

并且，如果转换层位置设置在3层及3层以上的高位转换时，应按规范要求提高抗震等级。

当住宅建筑的地下室顶板作为上部结构的嵌固端时，地下一层相关范围的抗震等级应按上部结构采用，地下一层以下抗震构造措施可以逐层降低一级，但不应低于四级，地下室中超出上部主楼相关范围且无上部结构的部分，其抗震等级可根据具体情况采用三级或者四级。

（二）框支剪力墙结构的竖向布置相关人员在进框支剪力墙结构的竖向布置时，要重点遵循“弱化上部、强化下部”的原则，可以使用的方法具体如下：第一，剪力墙落地。

房屋建筑中带转换层的框支剪力墙结构设计分析一、背景介绍近年来，随着城市化进程的加快，高层建筑的建设越来越多，尤其是在地震频发的地区。

为了提高建筑物的抗震性能，传统的框支剪力墙结构中引入了转换层。

转换层位于建筑物的底部，其作用是将下部主要受竖向荷载和地震荷载作用的剪力墙与上部主要受水平地震荷载作用的框架连接起来，从而提高整个结构的稳定性和抗震性能。

二、设计原则1. 地震设计原则：按照国家地震设计规范的要求，结构要具有一定的抗震性能，可以承受地震荷载的作用。

2. 承载原则：建筑物的转换层应能够承担上部结构的重量，具有足够的强度和刚度，保证整个建筑物的稳定性。

3. 布局原则：转换层的位置应合理确定，通常位于建筑物的地下室或地上的低层，以便将上下部分的结构有效连接起来。

4. 材料选择：转换层的结构材料选择应符合设计要求，并考虑到施工的便利性和经济性。

三、设计分析转换层的设计分析主要包括以下几个方面：1. 结构形式：框支剪力墙结构中的转换层通常采用钢筋混凝土框架结构，其竖向构件由混凝土剪力墙构成，横向构件由梁柱构成。

2. 布置形式：转换层通常布置在建筑物的地上或地下低层，通过连接梁和柱将上下部分的结构连接起来。

梁柱的布置应满足结构的强度和刚度要求，并考虑到使用功能和空间布局的需求。

3. 剪力墙设计：剪力墙应布置在转换层中，用于承担地震作用的力荷载。

剪力墙的布置应满足剪力墙的强度和刚度要求，并考虑到其在结构中的位置和数量。

4. 梁柱设计：梁柱的设计应满足受力要求，保证结构的强度和刚度。

梁的截面应根据荷载大小进行选择，柱的截面应满足受压和受拉的要求，并考虑到柱端的连接方式。

5. 材料选择：转换层的结构材料一般选用C30混凝土和HRB400钢筋，同时还需考虑到施工的便利性和经济性。

房屋建筑中带转换层的框支剪力墙结构设计分析是为了提高建筑物的抗震性能，通过合理布置转换层和合适的结构设计，保证整个结构的稳定性和安全性。

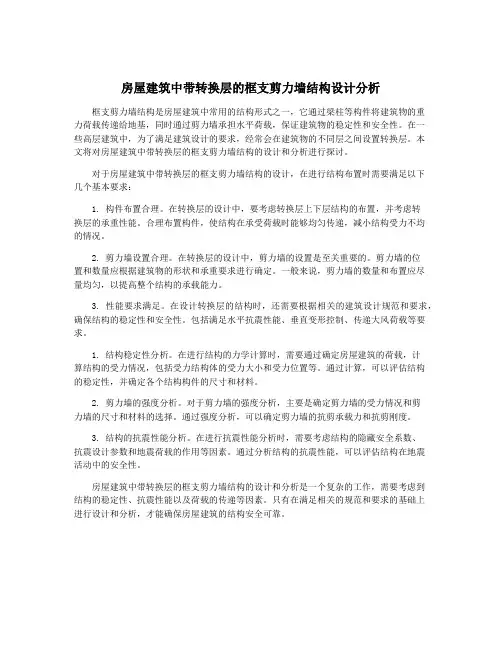

房屋建筑中带转换层的框支剪力墙结构设计分析
房屋建筑结构中的转换层是指在建筑物高度发生变化的地方，在这一区域内结构形式发生改变。

框支剪力墙结构是一种常见的抗震结构形式，在设计和分析过程中需要考虑转换层的特殊性。

本文将对房屋建筑中带转换层的框支剪力墙结构进行设计分析。

设计人员需要根据项目要求和结构设计标准确定转换层位置和高度。

转换层通常位于建筑物的高层或地下室与低层之间，其高度一般根据建筑物的功能和布置确定。

转换层的位置和高度会影响到整个结构的受力性能和抗震性能。

第二步，根据转换层高度和结构布局，设计人员需要确定转换层的结构形式。

常见的转换层结构形式包括剪力墙、框架结构和剪力墙-框架结构组合等。

剪力墙可以提供较好的刚度和强度，适用于高层建筑；框架结构较为灵活，适用于低层建筑；剪力墙-框架结构组合可以兼顾两者的优点。

设计人员需要根据具体需求选择合适的结构形式。

第三步，进行结构设计和分析。

设计人员需要考虑转换层内、上、下部分结构之间的承载力传递和变形控制。

转换层的结构形式和尺寸需要满足结构的刚度和强度要求，尤其是考虑到地震荷载的作用。

通过建立合理的结构模型和进行力学分析，可以确定转换层内部结构的尺寸和布置。

进行抗震设计和验算。

转换层的设计需要考虑抗震性能，确保在地震作用下结构的安全性和稳定性。

设计人员需要根据结构的受力特点和地震设计标准进行抗震设计和验算。

常见的抗震措施包括增加剪力墙、加强转换层结构的构造节点、设置层间剪切墙等。

房屋建筑中带转换层的框支剪力墙结构设计分析一、引言随着城市化进程的加快，房屋建筑的需求日益增加，而带有转换层的框支剪力墙结构由于其承重性能好、抗震性能强等优点，越来越受到设计师和业主的青睐。

在设计房屋建筑中带转换层的框支剪力墙结构时，需要充分考虑承载能力、抗震性能等因素，保证结构的安全性和稳定性。

本文将对带转换层的框支剪力墙结构进行设计分析，以期为该类结构的设计提供参考。

二、结构概述带转换层的框支剪力墙结构是指在房屋建筑中，设计带有转换层的框支剪力墙结构。

框支剪力墙是指由墙体和框架构件共同组成的结构形式，具有很好的承载能力和抗震性能。

而转换层则是指建筑物内部在一定高度设置的横向转换结构，用以改变结构体系和布局，进而满足建筑物的功能和使用要求。

在设计带转换层的框支剪力墙结构时，需要综合考虑建筑物的功能需求、结构布局、抗震设计要求等因素，确保结构的安全性和稳定性。

还需要对结构的承载能力、变形性能等进行合理的设计和计算。

三、结构设计分析1. 结构布局设计在确定了结构布局之后，需要对结构的参数进行设计。

包括框支剪力墙墙体的尺寸、钢筋配筋、混凝土等级、连接件的选用等。

还需要对转换层的梁柱节点进行设计，确保转换层能够有效地承载和传递结构荷载，提高整体结构的稳定性。

3. 抗震设计要求在设计带转换层的框支剪力墙结构时，抗震设计是至关重要的。

需要根据地震烈度、场地类别、结构高度等因素，确定结构的抗震设计要求，并进行抗震设计计算。

通过限值评定、地震力计算、抗剪墙验算等方法，确保结构能够在地震作用下保持稳定，并具有良好的变形能力。

4. 结构计算分析。

房屋建筑中带转换层的框支剪力墙结构设计分析一、引言随着城市化的发展，高层建筑的需求日益增长，而高层建筑在设计与施工中面临的挑战也随之增加。

其中一个挑战就是如何设计带转换层的框支剪力墙结构以确保建筑的安全性和稳定性。

本文将对这一设计问题进行分析，并提出相应的设计建议。

二、框支剪力墙的基本原理框支剪力墙是一种用来抵抗水平荷载的结构系统，它由建筑框架和剪力墙组成。

在一般的设计中，剪力墙通常是沿着建筑的外围布置，以提供足够的刚度和强度来抵抗地震和风荷载。

而转换层则是在建筑中设置的用来将上部结构荷载传递到下部结构的横向承载系统，通常在高层建筑中设置。

带转换层的框支剪力墙结构要求在满足刚度和强度的前提下，还要考虑转换层与剪力墙之间的相互作用。

三、设计要点分析1. 框架结构的选材和布置在选择框架结构的材料时，要充分考虑到其强度和刚度的要求，通常情况下，使用混凝土、钢材或复合材料。

而在布置上，要根据建筑的荷载分布和转换层的位置，合理布置框架结构，以提供足够的支撑和承载能力。

2. 剪力墙的设计和布置剪力墙的设计和布置是整个结构设计的关键。

首先要确保剪力墙的材料和厚度能够满足承载要求，其次要根据转换层的位置和建筑的荷载分布，合理布置剪力墙，以确保转换层与剪力墙之间的相互作用。

3. 转换层的设计和选材转换层作为连接上下部结构的横向系统，要求在承载能力和变形控制方面都要有良好的性能。

因此在设计时要选用合适的材料并采取适当的结构形式，以确保其承载能力和刚度。

4. 结构连接和节点设计在带转换层的框支剪力墙结构中，结构连接和节点设计尤为重要。

需要保证转换层、框架结构和剪力墙之间的连接稳固可靠，同时要考虑节点的强度和刚度，以确保整个结构的协调运行。

四、建议及改进措施1. 结构整体设计的综合性在设计带转换层的框支剪力墙结构时，要充分考虑整体结构的协调性和稳定性，不仅要满足各部分结构的承载要求，还要兼顾转换层与剪力墙之间的相互作用，这需要设计人员具有丰富的设计经验和设计能力。

房屋建筑中带转换层的框支剪力墙结构设计分析1、引言2、框支剪力墙概述框支剪力墙是由墙体和横向刚性框架组成的结构体系，通过墙体承载竖向重力和施加竖向抗力来保证结构的稳定性和安全性。

在带转换层的结构中，墙体和横向刚性框架的转换层承载了水平荷载，并通过框架形成的水平屈曲和墙体的剪切变形来消化地震力。

3、设计分析3.1结构选择在设计带转换层的框支剪力墙结构时，应根据建筑物的高度、用途和地区的地震烈度等因素进行结构选择。

一般情况下，高层建筑采用剪力墙-框架体系结构，即在竖向采用剪力墙承担荷载，在水平采用剪力墙和框架相结合的形式。

3.2转换层设计转换层是连接上下两个结构体系的重要部分，需要保证转换层具有足够的刚度和强度。

对于大型建筑，转换层应采用剪力墙-框架结构，其中剪力墙用于承载竖向荷载和水平抗力，框架用于水平刚度的提供和承载水平荷载。

3.3墙体设计框支剪力墙的墙体设计应满足强度、刚度和稳定性的要求。

墙体应具有足够的抗剪承载力和剪切刚度，通过适当的墙体厚度和剪力墙的间隔来满足设计要求。

同时，墙体还要考虑弯矩和轴向力的作用，采用适当的构造措施来提高抗弯和抗轴能力。

3.4框架设计框支剪力墙的框架设计应满足刚度和韧度的要求。

框架应具有足够的刚度来承担水平荷载，并通过适当的布置和尺寸来满足整体结构的稳定性。

同时，框架的连接节点也需要进行合理的设计，采用适当的连接方式和强度来保证框架的整体性能。

4、结构分析和优化通过对框支剪力墙结构进行分析和优化，可以得到合理的结构方案。

在结构分析中，应考虑横向荷载、地震作用等因素，并进行抗震性能计算和受力分析。

在优化设计中，可以通过调整墙体和框架的布置、增加剪切墙和框架的数量等方式来改善结构的性能。

5、结论在房屋建筑中带转换层的框支剪力墙结构设计中，需要考虑结构选择、转换层设计、墙体设计和框架设计等方面的要求。

通过合理的结构分析和优化设计，可以得到安全、稳定和经济的结构方案。

同时，在实施设计过程中，还需要对结构进行动力计算和监测，以确保结构的抗震性能和使用安全。
