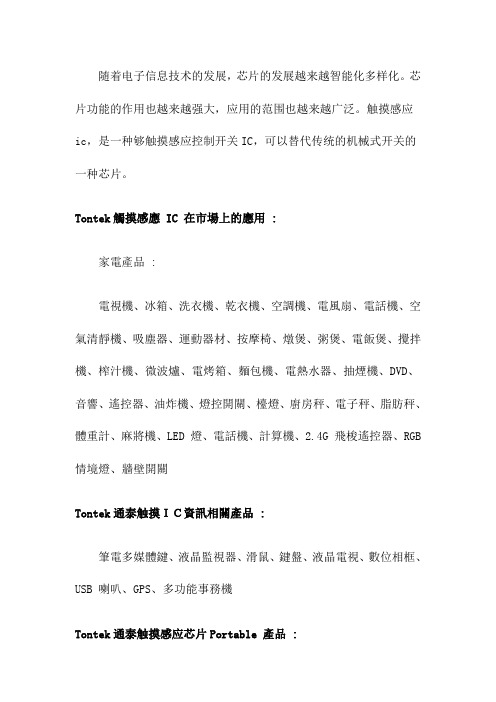

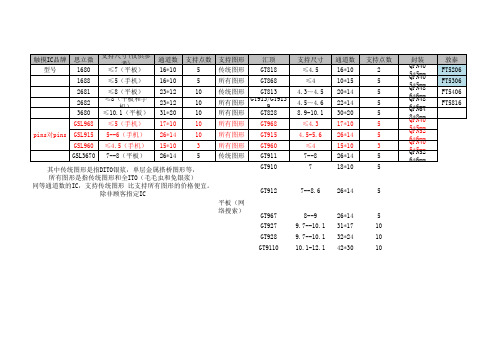

随着电子信息技术的发展，芯片的发展越来越智能化多样化。
芯片功能的作用也越来越强大，应用的范围也越来越广泛。
触摸感应ic，是一种够触摸感应控制开关IC，可以替代传统的机械式开关的一种芯片。
Tontek觸摸感應 IC 在市場上的應用 :家電產品 :電視機、冰箱、洗衣機、乾衣機、空調機、電風扇、電話機、空氣清靜機、吸塵器、運動器材、按摩椅、燉煲、粥煲、電飯煲、攪拌機、榨汁機、微波爐、電烤箱、麵包機、電熱水器、抽煙機、DVD、音響、遙控器、油炸機、燈控開關、檯燈、廚房秤、電子秤、脂肪秤、體重計、麻將機、LED 燈、電話機、計算機、2.4G 飛梭遙控器、RGB 情境燈、牆壁開關Tontek通泰触摸ＩＣ資訊相關產品 :筆電多媒體鍵、液晶監視器、滑鼠、鍵盤、液晶電視、數位相框、USB 喇叭、GPS、多功能事務機Tontek通泰触摸感应芯片Portable 產品 :MP3、MP4、iPod 周邊產品、數碼相機、手機功能鍵、藍芽耳機、藍芽音箱、隨身聽、DVD 播放器、手電筒、兒童玩具、手機、電容式觸控面板、運動車錶、手錶、移動電源Tontek通泰触摸检测ＩＣ工業用產品 :工業電腦、博弈機、彩票機、影印機、投影機、傳真機、工廠控制開關、消毒櫃、POS PC、磅秤、密碼鎖、門禁鎖、保險箱、汽車電子控制、醫療儀器、數碼電表、電梯、DVR、安全監控Tontek通泰触摸检测ＩＣ主要型号：TTP223-BA6TTP223-CA6 TTP223E-BA6 TTP223N-BA6 TTP223N-HA6 TTP233B-BA6 TTP233B-HA6 TTP233C-BA6 TTP233D-BA6 TTP233C-HA6 TTP233D-HA6 TTP232-BA6 TTP232-CA6 TTP224N-C08 TTP224N-BSB TTP224B-BSBN TTP224B-COBN TTP224B-BSBN TTP224B-COBNTTP224B-RO8N TTP239-BSFN TTP226-809SN TTP229-BSF TTP229-LSFN TTP229-KSFN TTP259-ASFN TTP223N-BA6 TTP223N-CA6 TTP223N-HA6 TTP223N-DO8 TTP232 TTP232-CA6 TTP233D-BA6 TTP233D-HA6TTP233D-QA6 TTP233D-MA6 TTP233D-RB6 TTP233D-SB6 TTP223E-BA6TTP223E-CA6 TTP223E-HA6 TTP233F-QA6 TTP224B-BSBNTTP224B-COBN TTP224B-BCBN TTP224B-RC8N深圳市奥伟斯科技有限公司是一家专注触摸芯片,单片机,电源管理芯片,语音芯片,场效应管,显示驱动芯片,网络接收芯片,运算放大器,红外线接收头及其它半导体产品的研发,代理销售推广的高新技术企业。
6336调试步骤
调前准备：Sensor\FPC\立项表

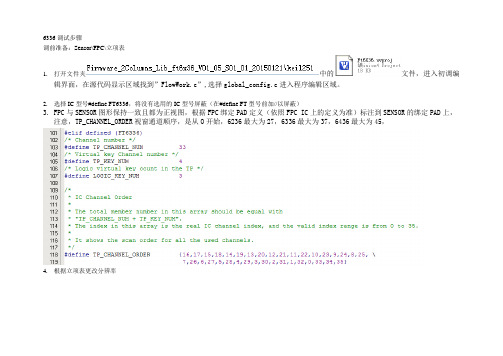

1.打开文件夹中的文件，进入初调编
辑界面，在源代码显示区域找到”FlowWork.c”,选择global_config.c进入程序编辑区域。
2.选择IC型号#define FT6336，将没有选用的IC型号屏蔽（在#define FT型号前加//以屏蔽）
3.FPC与SENSOR图形保持一致且都为正视图，根据FPC绑定PAD定义（依照FPC IC上的定义为准）标注到SENSOR的绑定PAD上，
注意，TP_CHANNEL_ORDER视窗通道顺序，是从O开始，6236最大为27，6336最大为37，6436最大为45，
4.根据立项表更改分辨率
5. 根据按要求填写MAPPING信息后得出的映射坐标值再对号填入程序中：
6.根据立项表多提供的坐标值编辑到程序中：
用不到的按键不需要在前面加“//”来屏蔽掉，打开了没触摸也不会影响，关掉了也不会有影响，验证TP的时候用不到多余的按键7.编辑OK后，按F7生成程序文件，程序在OUTPUT中。
_all.bin烧录固件
_app.bin配置程序
_app.i用于方案商整机升级
有一个全ITO的和关于按键的比较重要。
如果还要看效果的话扫描频率方面的和截边也需要调整。
2 按键触摸检测 IC概述z TTP232-CA6 TonTouch TM IC为电容感测设计，专门用于触摸板控制，装置内建稳压电路给触摸感应电路使用，稳定的触摸检测效果可已广泛的满足不同的应用需求，人体经由非导体的介电材料连结控制板，主要用于取代机械开关或按钮，此芯片经由2个触摸板直接控制2个输出脚。
特点z工作电压2.4V ~ 5.5Vz内建稳压电路给触摸感应电路使用z工作电流 @VDD=3V，无负载z待机时典型值为2.5uAz最大的触摸响应时间，从待机状态开始约为220mS @VDD=3Vz利用每个触摸板外部的电容（1~50pF）调整灵敏度z输出模式固定为直接模式和低电平输出有效模式z提供最长输出时间时间16秒z固定为多键输出模式z上电后约有0.5秒的稳定时间，此期间内不要触摸触摸板，此时所有功能都被禁止z自动校准功能z刚上电的8秒内约每1秒刷新一次参考值，若在上电后的8秒内有触摸按键或8秒后仍未触摸按键，则每4秒刷新一次参考值应用范围z各种消费性产品z取代按钮按键方块图电气特性z最大绝对额定值zDC / AC 特性：（测试条件为室温 = 25 ℃）参 数符号 条 件 值 单位 工作温度 T OP ─ -40～+85 ℃ 储存温度 T STG ─ -50～+125 ℃ 电源供应电压 VDD Ta=25°C VSS-0.3～VSS+5.5 V 输入电压V IN Ta=25°CVSS-0.3～VDD+0.3V芯片抗静电强度 HBM ESD─ 5 KV备注：VSS 代表系统接地参 数符号 测试条件最小值典型值 最大值 单位工作电压 VDD 2.435.5V内部稳压电路输出 VREG 2.2 2.3 2.4 V F FAST- 512K -系统振荡频率 F LOW VDD=3V- 16K -Hz工作电流 I OP 待机，VDD=3V 输出无负载 - 2.5 - uA 输入埠 V IL 输入低电压 0 - 0.2 VDD 输入埠 V IH输入高电压0.8 - 1.0 VDD 输出埠灌电流 Sink Current I OL VDD =3V, V OL =0.6V - 8 - mA输出埠源电流 Source Current I OH VDD =3V, V OH = 2.4V - -4 - mA VDD=3V 、触摸操作时 - - 60输出响应时间 T RVDD=3V 、待机时- - 220 mS输入脚位上拉电阻 R PH VDD=3V -30K-ohm功能描述Ⅲ. 按键最长输出时间若有物体盖住感测板，可能造成足以侦测到的数量变化，为避免此情况，TTP232-CA6 设有定时器检测器进行监控，定时器为最大输出持续时间约16秒；当检测到超过定时器时间，系统会回到上电初始状态，且输出变成无效，直到下一次检测。

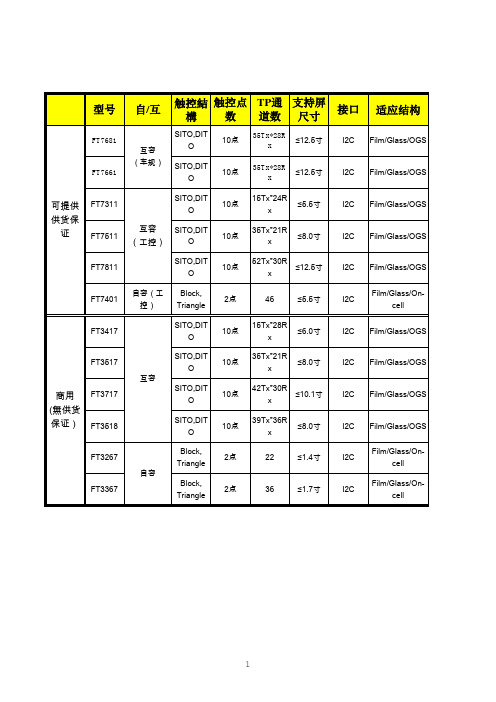

敦泰TP IC 调屏步骤一、关掉自动调屏，找到文件FLOWWORK.C中的查找CHIPCLB，屏掉，调完后在打开。
二、调屏基本参数，在GLOBAL CONFING.H,中修改1，先选择一种芯片，如FT5406,屏掉不用的芯片型号，如 #define FT54062，接口定义，如i2c接口，#define IICEN。
3，如果定义为i2c接口，要选择一种通信协议，如标准i2c和26字节，#define CFG_SUPPORT_COM_I2C_PROTOCOL 1 //~1:STD PROTOCOL, 0:FTPROTOCOL,1=标准i2c协议，0=26字节协议。
