2014年湖南省对口高考电子电工类专业真题

湖南省对口升学电子电工类专业综合知识模拟试题（时量: 150分钟满分: 390分）姓名: ________________一、单选题（每个小题6分, 共120分）1、电路如图1所示, a、b之间的等效电阻为-----------------（）A.2 B、4 C、6 D、8图1 图32.在下列所示电路中, 电源电压是12V, 四只瓦数相同的白炽灯工作电压都是6V, 要使白炽灯正常工作, 接法正确的是-----------------（）A. B. C. D.3、电路如图3中, a, b之间的开路电压Uab为----------------（）A.-10VB.-20VC.10VD.20V4、根据图4所示电路, 选择正确的表达式。

将它的编号填写在括号内（）A. B、C. D.5、电路如图5所示, 电源电动势E=12V, r=1Ω, 电阻R1=3Ω, R2=2Ω, R3=5Ω, 电容C1=4μF, C2=1μF, 则C1、C2所带电量之比为---（）A.3:2 B、 5:3 C、 5:4 D、 8:5图4 图56.下列表达RLC串联电路中电压、电流关系的各式正确的是--------（）A. U=UR+UL+UC B、 U=UR+UL+UCC.I = U /[R+ j(XL–XC)]D. I = U /Z7、有一“三相四线制”电源线电压为380V, 一组不对称负载额定电压为220V可接在其上使用的连接方法是是---------------------------------（）A.三角形连接B、星形连接无中线C.星形连接有中线D.B.C都可以8、图8所示正弦交流电路中, R = XL = 10 (, 欲使电路的功率因数 ( = 0.707, 则XC为------------------------------------- ( )A. 20 ( B、10 C、 5 ( D、12(图8 图99、如图9所示对称三相电路中, 线电流IA为-----------------------（）A. B、C、D、10、变压器的工作原理基于两耦合的线圈--------------------------( )A.发生互感B.发生自感C. 发生短路D. 发生断路11.某电阻体上色环的颜色依次红、黄、棕、金, 则该电阻的的标称阻值和允许偏差分别为-------------------------------------------------（）A.241Ω, ±5% B、240Ω, ±5%C.241Ω, ±10% D、240Ω, ±10%12、电路如图12所示, 为了使集电极电流IC有明显的增加, 应该-------（）A.增大RC B、减小RC C、增大RB D、减小RB图12 图1313.电路如图13所示, 若R1.R2.R3及Ui一定, 当运算放大器的负载电阻RL 适当增加时, 负载电流IL将------------------------------------（）A.增加B.减小C.不变D.与R有关14、如图14所示电路, 以下说法正确的是------------------------（）A.该电路不满足相位平衡条件所以不能起振B.该电路不满足振幅平衡条件所以不能起振C.能起振, 且是变压器耦合式的正弦波振荡器D、能起振, 并且是电感三点式的正弦波振荡器图14 图1615.某同学设计了一共射极放大电路, 在输入端用信号发生器输入一正弦信号, 在输出端用示波器进行波形测量, 结果发现在示波器上显示的是方波。

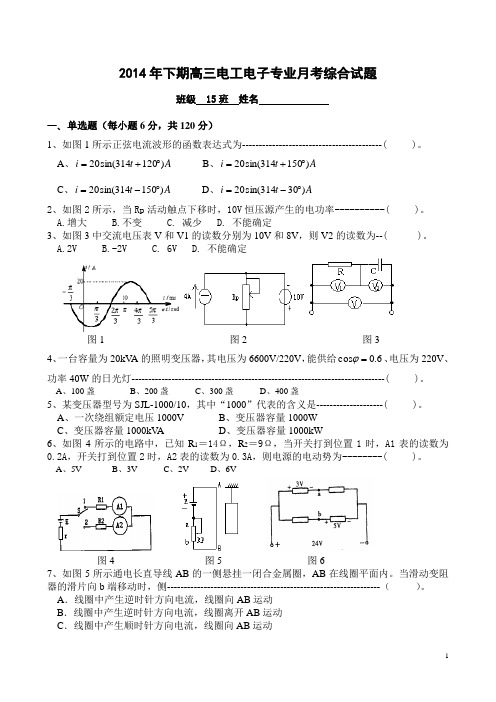

2014年下期高三电工电子专业月考综合试题班级15班姓名一、单选题（每小题6分，共120分）1、如图1所示正弦电流波形的函数表达式为------------------------------------------( )。

A、A314sin(150=t+20︒i)314120i)sin(20︒t+=B、AC、A30i)t314sin(-20︒==D、A-t150i)20︒sin(3142、如图2所示，当Rp活动触点下移时，10V恒压源产生的电功率----------( )。

A.增大B.不变C. 减少D. 不能确定3、如图3中交流电压表V和V1的读数分别为10V和8V，则V2的读数为--( )。

A.2VB.-2VC. 6VD. 不能确定图1 图2 图3ϕ、电压为220V、4、一台容量为20kV A的照明变压器，其电压为6600V/220V，能供给6.0cos=功率40W的日光灯----------------------------------------------------------------------------( )。

A、100盏B、200盏C、300盏D、400盏5、某变压器型号为SJL-1000/10，其中“1000”代表的含义是--------------------( )。

A、一次绕组额定电压1000VB、变压器容量1000WC、变压器容量1000kV AD、变压器容量1000kW6、如图4所示的电路中，已知R1＝14Ω，R2＝9Ω，当开关打到位置1时，A1表的读数为0.2A，开关打到位置2时，A2表的读数为0.3A，则电源的电动势为--------( )。

A、5VB、3VC、2VD、6V图4 图5 图67、如图5所示通电长直导线AB的一侧悬挂一闭合金属圈，AB在线圈平面内。

当滑动变阻器的滑片向b端移动时，侧----------------------------------------------------------------（）。

XX 职业中专学校XXXX 届高三年级月考试题（第12套）电子电工类专业综合知识试卷〖第X 次月考试卷 时量150分钟，满分390分〗一、填空题：（请将答案填写在横线上。

本大题共20小题，第01～15题，每题4分；第16～20小题，每空4分；共100分） 01、a 、b 两点间的电压为3V ，若将1C 的正电荷从a 点移动到b 点则电场力做功为________。

02、有甲灯“220V 、60W ”和乙灯“110V 、40W ”串接于220V 的电源上工作时，__________灯较亮。

03、有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是__________。

04、有一滑线式电桥如图所示，当滑片滑到D 时，灵敏电流计的读数为______时，电桥处于平衡状态。

若这时测得L 1＝40cm ，L 2＝60cm ，R ＝10Ω，则R X ＝________。

题04题05题0605、所示电路中，伏特表的内阻很大，每个电池的电动势为1.5V ，内电阻为0.3Ω，则伏特表的读数是__________，电池组的内电阻是__________。

06、所示电路中，如果伏特表读数为10V ，安培表的读数为0.1A ，安培表的内阻为0.2Ω，则待测电阻R X 的阻值为__________。

07、如图所示，当S 闭合时V b ＝________，当S 断开时V b ＝________。

题07题11题14RR4WS-+ -5V -+6V -20m F 20m F40m F班级： 姓名：08、有一包括电源和外电路电阻的简单闭合电路，当外电阻加倍时，通过的电流减为原来的2/3，那么外电阻与电源内电阻之比为__________。

09、某元件的额定参数为“1k Ω，2.5W ”正常使用时允许流过的最大电流为________。

10、某有源二端网络，开路电压为6V ，短路电流为2A ，若外接一个3Ω的负载电阻时，其端电压是 __________。

XX职业中专学校XXXX届高三年级月考试题（第02套）电子电工类专业综合知识试卷〖第X次月考试卷时量150分钟，满分390分〗一、填空题（每空3分，共90分。

答案填写在题后的表格中。

）01、在时间t内通过导线截面的电荷量为q，则导线中的电流I＝________。

02、电路中两点间的电压等于这两点的________的差。

03、220V、40W的白炽灯泡的工作电流为________；如用电5小时，则合______度电。

04、一个二端网络的端口电压、电流关系和另一个二端网络的端口电压，电流关系相同，这两个网络叫做________网络。

05、对于n个节点的网络应用支路法可以列出________个节点电流方程。

06、有两个电容元件，C1＝300pF，C2＝500pF，则其并联后等效电容为_____pF。

07、有两个电容元件，C1＝25μF，耐压250V；C2＝10μF，耐压500V，将这两个电容元件串联，串联后的电容元件能承受电压为____V。

08、将磁通Ф＝IN/R m称为磁路的________定律，IN表示______，R m是______。

09、一般地说，为了使磁通容易通过，磁路通常用________材料做成。

10、频率为50Hz的两个正弦交流电压，当它们的相位差为p/3时，则时间差为________。

11、RLC串联电路中，如果X L＞X C，则电路为________性质。

12、已知正弦交流电压如图，请写出其解析式：___________________________V。

13、三极管具有电流放大作用的内部条件是：①基区厚度_________、掺杂浓度_________；②发射区掺杂浓度_______________；③集电结面积____________________。

14、一共发射极放大电路的i c波形如图所示，12试回答失真类型：①__________________；②__________________。

４Ｄ.２湖南省对口招生联考电子电工类专业综合知识试题本试题卷共五大题，共１２ 页。

时量１５０ 分钟，满分３９０ 分。

一、 选择题（ 在本题的每一小题的备选答案中，只有一个答案是正确的，本大题共 ２０ 小题，每小题６ 分，共１２０ 分）１. 在电源内部，电动势的正方向是 Ａ. 从电源负极指向正极 Ｂ. 从电源正极指向负极 Ｃ. 没有方向Ｄ. 无法确定２. 两个电池的电动势均为 Ｅ、内阻为 ｒ，同向并联，接入负载 Ｒ，则 Ｒ 的电压为 ＥＲ Ｒ＋ｒ２ＥＲ Ｒ＋ｒ２ＥＲ Ｒ＋２ｒ２ＥＲ ２Ｒ＋ｒ３. 已知如图１ 所示电路中的 ＵＳ ＝ ４ Ｖ， ＩＳ ＝ ２ Ａ， 则电阻 Ｒ１ 和 Ｒ２ 消耗的功率由供给。

Ａ. 电压源Ｂ. 电流源 Ｃ. 电压源和电流源 Ｄ. 无法确定图 １４. 将一感性负载接到频率 ｆ ＝ ５０ Ｈｚ 的交流电源上，功率因数为 ０．５，若将电源频率变为 １００ Ｈｚ，则功率因数为 Ａ. １Ｂ.１ ２ １ １３５. 已知某三相四线制电路的线电压 Ｕ·ＡＢ ＝ ３８０ ∠１３° Ｖ， Ｕ·ＢＣ ＝ ３８０ ∠ － １０７° Ｖ， Ｕ·ＣＡ ＝ ３８０∠１３３° Ｖ，当 ｔ ＝ １２ ｓ 时，三个相电压之和为 Ａ. ３８０ ＶＢ. ０Ｃ. ３８０ ２ ＶＤ. ２２０ ＶＡ.Ｂ.Ｃ.Ｄ.Ｃ.Ｄ. １０. １ ２ ６. 如图２ 所示电路中， 电灯 Ｌ１ 、Ｌ２ 都标有“ ２２０ Ｖ，１００ Ｗ” 的字样； 电灯 Ｌ３ 、Ｌ４ 都标有 “２２０ Ｖ，１５０ Ｗ” 的字样。

若将 Ａ、Ｂ 两端接入电源，则最暗的灯是 Ａ. Ｌ１Ｂ. Ｌ２Ｃ. Ｌ３Ｌ４图 ２图 ３７. 两条导线相互垂直，但相隔一段小距离，其中一条导线 ＡＢ 是固定的，另一条导线 ＣＤ 可以自由活动，如图３ 所示，若按图示方向给两条导线通入电流，则导线 ＣＤ 将 Ａ. A.顺时针方向转动，同时靠近导线 ＡB Ｂ. 逆时针方向转动，同时靠近导线 ＡＢ Ｃ. 顺时针方向转动，同时离开导线 ＡＢ Ｄ. 逆时针方向转动，同时离开导线 ＡＢ ８.已知三相对称电源中Ｕ相电· ＝ ２２０ ∠０° Ｖ， 电源绕组为星形联结， 则线电压·ＶＷ 为 Ａ. ２２０∠－１２０° ＶＢ. ２２０∠－９０° Ｖ Ｃ. ３８０∠－１２０° Ｖ ９. 如图４ 所示的电路中，Ｃ１ ＝ Ｃ２ ＝ １ μＦ，Ｃ１ Ｄ. ３８０∠－９０° Ｖ 已充电，两极板之间的 电压为１００ Ｖ，当开关 Ｓ 闭合时，电容器两端的电压变为 Ａ. 各为１００ Ｖ Ｂ. 各为５０ Ｖ Ｃ. 各为０Ｄ. Ｃ 上为０，Ｃ 上为１００ Ｖ 在对称三相负载中，功率因数角是 Ａ. 线电压与线电流的相位差角 Ｂ. 相电压与相电流的相位差角 Ｃ. 线电压与相电流的相位差角Ｄ. 相电压与线电流的相位差角 １１. 在如图５ 所示电路中，已知 Ｒ１ ＝ Ｒ２ ＝ ２０ ｋΩ，Ｒ３ ＝ １０ ｋΩ，Ｒ４ ＝ Ｒ６ ＝ ２０ ｋΩ，Ｒ５ ＝ ８０ ｋΩ， ＲＬ ＝ １０ ｋΩ，ＶＩ ＝ １０ Ｖ，则该电路的负载 ＲＬ 获得的电压 ＶＬ 为 Ａ. ２ Ｖ Ｂ. ４ Ｖ Ｃ. ８ Ｖ Ｄ. １０ Ｖ图 ５图 ４１２. 寄存器中，与触发器相配合的控制电路通常由构成。

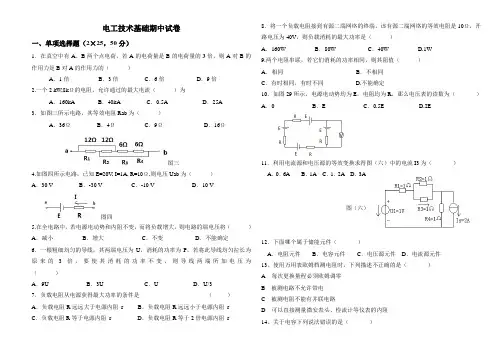

电工技术基础期中试卷一、单项选择题（2×25，50分）1．在真空中有A、B两个点电荷，若A的电荷量是B的电荷量的3倍，则A对B的作用力是B对A的作用力的（）A．1倍B．3倍C．6倍D．9倍2.一个2 kW,8kΩ的电阻，允许通过的最大电流（）为A．160kA B．40kA C．0.5A D．25A3．如图三所示电路，其等效电阻Rab为（）A．36ΩB．4ΩC．9ΩD．16Ω图三4.如图四所示电路，已知E=20V, I=1A, R=10Ω,则电压Uab为（）A．30 V B．-30 V C．-10 V D．10 V图四5.在全电路中，若电源电动势和内阻不变，而将负载增大，则电路的端电压将（）A．减小B．增大C．不变D．不能确定6．一根粗细均匀的导线，其两端电压为U，消耗的功率为P，若将此导线均匀拉长为原来的3倍，要使其消耗的功率不变，则导线两端所加电压为（）A．9U B．3U C．U D．U/37．负载电阻从电源获得最大功率的条件是（）A．负载电阻R远远大于电源内阻r B．负载电阻R远远小于电源内阻rC．负载电阻R等于电源内阻r D．负载电阻R等于2倍电源内阻r 8．将一个负载电阻接到有源二端网络的终端，该有源二端网络的等效电阻是10Ω，开路电压为40V，则负载消耗的最大功率是（）A．160W B．80W C．40W D.1W9.两个电阻串联，若它们消耗的功率相同，则其阻值（）A．相同B．不相同C．有时相同，有时不同 D.不能确定10．如图29所示，电源电动势均为E，电阻均为R，那么电压表的读数为（）A．0 B．E C．0.5E D.2E11．利用电流源和电压源的等效变换求得图（六）中的电流I3为（）A．0．6A B．1A C．1．2A D．3A图（六）12．下面哪个属于储能元件（）A．电阻元件B．电容元件C．电压源元件D．电流源元件13、使用万用表欧姆档测电阻时，下列描述不正确的是（）A每次更换量程必须欧姆调零B被测电路不允许带电C被测电阻不能有并联电路D可以直接测量微安表头、检流计等仪表的内阻14、关于电容下列说法错误的是（）A根据公式C＝Q/U，如果所加电压减少，则电容增大B电容是表示电容器存贮电荷本领大小的物理量C电容大小只与电容器本身结构因素有关D改变平行板电容器两极板对应的面积，电容也会改变15．电容器A的电容量为10μF，充电后电压为30V；电容器B的电容量为20μF，充电后电压为15V。

XX 职业中专学校XXXX 届高三年级月考试题（第04套）电子电工类专业综合知识试卷〖第X 次月考试卷 时量150分钟，满分390分〗一、填空题：（每空3分，共90分。

答案填写在题后的表格中。

） 01、电路如图所示，试填写―― U ＝________V ；U 1＝________V 。

02、一表头I g ＝1mA ，R g ＝1K Ω，此表作为直流电压表时，要求量程为100V ，则应在表头 联接一个电阻，其阻值为 Ω；若改为量程为10mA 的直流电流表，则在表头上 联接一个电阻，其阻值为 Ω。

0103、如图所示。

其中，3A 电流源两端电压U ＝______ V ，流过4V 电压源的电流 I ＝______ A 。

04、利用叠加原理求解两个电源作用的线性电路时，若电源1单独作用时负载上的电压为5V ，电流为4A ，电源2单独作 用时负载上的电压为－3V ，电流为－2A ，则该负载上的实 际电流为______A ，吸收的功率为______W 。

05、已知正弦电流的角频率w ＝103rad/s ，其有效值相量520IA =а&，该正弦电流的瞬时值表达式i ＝___________A 。

06、某元件两端电压和通过的电流分别为：5sin(200t 90)u V =+°；2cos 200t i A =。

则该元件代表的是 元件。

07、已知某三相交流电路中，对称负载采用三角形联结，每相负载均为600＋j800Ω，电源线电压为380V ，则相电流I p ＝______A ，线电流 I l ＝______A 。

08、某一非正弦电压=7+8sint 6sin2t U(t)(V)-，则它的有效值等于________________。

09、数字信号是由一系列在________和________变化上都是离散的脉冲信号所组成。

10、脉冲信号是一种瞬间变化________极短的电压或电流。

湖南省2014年普通高等学校对口招生考试财会类专业综合知识试题本试题卷共五大题，48小题，共8页。

时量150分钟，满分：390分。

一、单选题（本大题共20小题，每小题2分，共40分。

在每小题给出的四个选项中，只有一项是符合题目要求的）1．根据会计恒等式可知，下列哪类经济业务不会发生A.增产增加，负债不变，所有者权益增加B.资产有增有减，权益不变C.负债减少，所有者权益增加，资产不变D.资产不变，负债减少，所有者权益减少2．固定资产采用加速折旧法主要体现的会计信息质量要求是A.客观性B.谨慎性C.重要性D.可比性3．会计的基本职能是A.核算和管理B.监督和分析C.核算和监督D.核算和评析4．下列经济业务发生，会导致资产和权益项目同时增加的是A.收到投资者以固定资产进行的投资B.收到商业汇票抵偿前欠货款C.向投资者宣告分配利润D.盈余公积转增资本5．对于现金和银行存款之间相互划转的经济业务，通常A.不编制记账凭证B.编制收款凭证C.编制付款凭证D.编制转账凭证6．某企业于2013年7月1日销售产品一批，价款200万元，增值税34万元，收到一张期限为3个月的银行承兑汇票，年利率为8%，票据到期时企业应收回A.200万元B.234万元C.204.68万元D.238.68万元7．下列各项中，不属于对账的具体内容是A.账表核对B.账账核对C.账证核对D.账实核对8．登记账簿时，正确的做法是A.文字或数字的书写必须占满格B.记账时可以使用蓝墨水、圆珠笔或铅笔C.使用活页式账簿时，应先将其装订成册，以防止散失D.在不设借贷等栏的多栏式账页中，登记减少数时，可以使用红色墨水记账9．会计报表的编制依据是A.日记账、总账和各种明细分类账B.日记账和各种明细分类账C.各种明细分类账和总账D.日记账和总账10．对往来款项进行清查，通常采用的方法是A.与记账凭证核对的方法B.函证法C.实地盘存法D.与银行核对账目法11．对于无法查明原因的现金短缺，经批准后应计入A.营业外支出B.销售费用C.管理费用D.资本公积12．甲商场采用售价金额核算法对库存商品进行核算。

2014电力电子专业电工技术部分综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分200分，考试时间120分钟．考试结束后，将本试卷和答题卡一并交回．第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1、对三相对称电动势的说法正确的是（ ）A 、它们同时到达最大值B 、它们到达最大值的时间依次落后31周期 C 、它们的周期相同、相位也相同D 、它们因为空间位置不同，所以最大值不同2、以下相序为逆相序的是( )A 、U －V －W －UB 、W －U －V －WC 、W －V －U －WD 、V －W －U －V3、已知三相电源电压u A =2202sin(314t-12O )V ， u B =2202sin(314t-132O )V ，u C =2202sin(314t+108O )V,则当t=0.01s 时，三相电源电压之和u A +u B +u C 为( )A 、220VB 、0VC 、-220VD 、6602V4、三相对称电源绕组星形连接时，线电压在相位上比相电压（ ）A 、超前30°B 、超前120°C 超前45°D 超前90°5、已知三相四线制供电系统中，U 相相电压表达式为u U ＝U m sin ωtV ，则u UV 的表达式为( )A 、u UV ＝U m sin(ωt －30°)VB 、u UV ＝3U m sin(ωt －30°)VC 、u UV ＝3U m sin(ωt ＋30°)VD 、u UV ＝3U m sin(ωt －120°)V6、三相对称电源作星形连接，若一相绕组接反，后果是（ ）A 、无电压输出B 、输出电压升高C 、输出电压不对称D 、烧毁绕组7、在三相四线制供电线路中，用交流电压表测量电源的线电压以确定零线，测量结果为：U 12=380V ，U 23=220V ，U 14=380V ，则（ ）A 、1号线为零线B 、2号线为零线C 、3号线为零线D 、4号线为零线8、工频动力供电线路中，采用星形联接的三相四线制供电，线电压为380V ，则（ ）A 、线电压为相电压的3倍B 、线电压的最大值为380VC 、相电压的瞬时值为220VD 、交流电的周期为0.2S9、为防止三相对称电源三角形连接时一相绕组接反烧毁绕组，工作前应作（ ）A 、开口三角形测量电流B 、开口三角形测量电压C 、测任意两根相线间的电压D 、测任意一根相线的电流10、三相发电机作Y 联结，每相绕组的额定电压为220V 。
