电除尘改布袋除尘器技术方案

布袋除尘器方案引言布袋除尘器是一种常用的空气净化设备，可以广泛应用于工业生产、环境保护等领域。

其主要原理是通过布袋对空气中的颗粒物进行过滤，从而实现空气净化的目的。

本文将介绍布袋除尘器的原理、结构和工作过程，并提出一种布袋除尘器方案。

布袋除尘器原理布袋除尘器采用物理过滤的方法进行空气净化，其原理基于颗粒物在气流中的沉降和粒子的捕集作用。

空气从进风口进入布袋除尘器，经过预处理后，进入布袋室。

布袋室内有大量垂直悬挂的布袋，通常使用聚酯纤维、棉纤维等材料制成。

当空气通过布袋时，颗粒物受到阻挡并沉积在布袋表面，而干净的空气则从布袋中通过，最终达到净化空气的效果。

布袋除尘器结构布袋除尘器通常由以下几部分组成：1.进风口和预处理装置：用于将粉尘颗粒的大小、湿度等进行调节，以达到布袋除尘器的最佳工作状态。

2.布袋室：包括支架和悬挂的布袋，用于捕集颗粒物并净化空气。

3.出风口和尾气处理装置：用于排放经过净化后的空气，并对尾气进行处理，以满足环保要求。

4.清灰系统：包括振打装置、气箱等，用于清除布袋表面沉积的颗粒物。

布袋除尘器工作过程布袋除尘器的工作过程可以分为几个步骤：1.进风口和预处理：空气首先通过进风口进入预处理装置，这一装置可以根据实际情况进行湿式喷淋、静电除尘等处理，以使颗粒物更易被捕集。

2.布袋过滤：处理后的空气进入布袋室，经过布袋的过滤，颗粒物被捕集在布袋表面，而干净的空气则通过布袋被排放出来。

3.清灰：随着时间的推移，布袋表面会积累越来越多的颗粒物，为保持除尘器的正常工作，需要定期清灰。

清灰系统通过振打装置等方式，将布袋表面的颗粒物击落并收集。

4.出风口和尾气处理：经过清灰后的空气通过出风口排放，同时通过尾气处理装置对尾气进行处理，以达到环保要求。

布袋除尘器方案根据实际需求和操作条件，我们提出以下布袋除尘器方案：1.布袋选择：根据颗粒物的性质和工况环境，选择合适的布袋材料，如聚酯纤维、棉纤维等。

2.进风口和预处理装置：根据具体要求，设定进风口的尺寸和配置适当的预处理装置，如湿式喷淋装置、静电除尘装置等。

一、总则本技术协议适用于锅炉除尘输灰系统工程的设计、制造、安装、检验及售后服务等，工程内容包括袋式除尘器和气力输灰系统(仅包含仓泵及控制系统)的安装、调试、培训，包括电气（预留DCS接口）、空压系统等，工程为交钥匙工程。

二、项目概况1.设计原始数据1.1煤质分析1.2布袋除尘器主要技术参数（1）除尘器须满足在线清灰、在线检修功能。

（2）除尘器本体阻力：≤1200 Pa，布袋寿命终期阻力：≤1500 Pa。

（3）壳体设计压力：±6kPa（4）除尘器的长度方向进出口之间尺寸不大于：20m。

三、技术规范1.买方提供的技术参数1.1设备名称：袋式除尘器1.2除尘器处理烟气量：219685m³/h1.3除尘器入口含尘浓度：≤5g/m³1.4除尘器出口含尘浓度：≤100mg/m³1.5除尘器滤袋设计温度：150℃，瞬时温度180℃1.6除尘器设计压力：±6000pa1.7除尘器本体阻力:≤1200pa，滤袋寿命终期阻力≤1500pa1.8供货数量：1台除尘器2.设备技术参数锅炉布袋除尘器3.1除尘器钢结构可承受以下载荷（1）除尘器载荷（自重、保温层重、附属设备、灰斗满灰重）；（2）地震载荷：按照地震裂度8级（3）风载：1kN/㎡；（4）雪载：2kN/㎡（5）检修载荷：4kN/㎡3.2本体技术要求（1）不以布袋除尘器进口灰浓度、粒度及烟气量变化作为布袋除尘器出口浓度超过100mg/Nm3及阻力超过设计值的理由；（2）保证布袋除尘器不因锅炉负荷的变化发生堵塞；（3）进气口内布置气流分布板，保证烟气均匀通过滤袋；（4）壳体设计保证足够的强度和刚度，保证密封、防雨、排水（不能有积水的地方）及防腐，并提供防冻保温设计；壳体设计中无死角或灰尘积聚区，并充分考虑热膨胀；（5）除尘器顶部设有检修孔，以便对除尘器进行检修和更换滤袋；3.3灰斗（1）灰斗与水平面夹角不小于63°；内侧灰斗板夹角处设有弧形板，避免积灰；（2）灰斗设置有电加热、振打机构和捅灰孔，防止灰出现板结；（3）灰斗法兰口设置为400x400mm。

布袋尘器设备改造方案二0一三年四月一、情况介绍1．1项目概况默默热电股份有限公司默默热电厂2013年计划对默默锅炉的除尘设备进行改造。

现锅炉除尘采用卧式三电场静电除尘器，投运多年除尘效率已经有所降低。

随着现在国家环保标准的提高，原除尘系统已经无法满足需要。

1．2设计技术参数具体技术参数如下：#3炉——75t/h#4炉——90t/h二、现役电除尘器存在问题分析默默热电厂默默锅炉配套使用的电除尘器是按照2003年火电厂大气污染物排放标准设计，出口烟气含尘浓度低于200mg/ m3即可。

随着现在环保标准的提高，默默市要求锅炉烟尘排放浓度截止到2013年7月31日必须控制在30mg/ m3以下。

原有电除尘器的除尘效率已经不能满足环保排放要求，所以必须进行相应改造。

三、锅炉配套电除尘改造方案——电改布袋要求利用原电除尘器的场地及相关框架设备，将电除尘器改造为布袋除尘器。

整体性能必须达到2013年默默市对烟尘排放浓度的最终要求。

1.1基本原理布袋式除尘器是利用纤维纺织制作的除尘布袋过滤元件来捕集含尘气体中的尘粒。

含尘气体从除尘器进口平均地进入到布袋除尘器处理单元后，气体穿过布袋进入除尘的净烟气侧，而粉尘则被滤布和滤布上的粉尘层阻截并粘附在布袋外侧，净化后的气体由净气侧排出到大气中。

当布袋上的粉尘层达到一定厚度时，除尘器压力上升到整定值，此时喷吹电磁阀开启进行喷吹。

布袋外侧的粉尘层因为布袋的急剧膨胀变形而被抖落到灰斗中，粉尘由灰斗经排料阀排出。

1.2布袋除尘器的技术特点1.2.1 除尘效率高，一般都可保证出口排放浓度在30 mg/Nm3以下，甚至可以达到十几毫克以下的排放浓度；1.2.2 结构简单，操作维护方便；1.2.3对粉尘特性不敏感，不受比电阻的影响；1.2.4 烟气量及粉尘浓度的变化不影响出口排放浓度，只影响清灰频率；1.2.5 除尘效率随着运行年份增加反而升高，直致滤袋失效而换袋；1.2.6 能在线检修，且检修换袋在大气环境中进行，检修环境较好；1.3改造方案1.3.1实施方案本次改造将现有静电除尘器改造为布袋除尘器。

布袋除尘器设计方案1. 引言布袋除尘器是一种用于去除空气中颗粒物的设备，广泛应用于工业生产过程中的粉尘处理。

本文旨在设计一个高效、可靠的布袋除尘器，以满足现代工业对环境保护的需求。

2. 设计原理布袋除尘器利用重力、惯性力、静电力和湍流的作用，将空气中的颗粒物捕集在滤袋表面，清洁空气则通过滤袋的孔隙进入排放口。

设计方案应充分考虑布袋材质的选择、气流分布的优化和滤袋清灰系统的可靠性。

3. 布袋材质的选择选择合适的布袋材料是确保除尘器高效工作的关键。

常见的布袋材料包括聚酯纤维、聚丙烯纤维和玻璃纤维等。

根据粉尘特性和温度湿度条件，选择耐磨损、化学稳定性好的材料，并进行滤袋的尺寸和结构设计，以提高除尘效率。

4. 气流分布优化合理的气流分布有助于提高除尘效果。

通过设计合理的进气口和排气口位置，以及布袋的布置方式，使气流在除尘器内均匀分布，最大限度地接触滤袋表面，从而提高颗粒物的捕集效率。

5. 滤袋清灰系统设计滤袋清灰系统是确保除尘设备稳定运行的重要部分。

常见的清灰方式包括机械振动清灰、气体反吹清灰和脉冲喷吹清灰等。

根据粉尘性质和处理容量选择合适的清灰方式，并确保清灰系统能够及时有效地清除滤袋表面的积尘，保持除尘器的正常运行。

6. 设备结构设计设备结构设计应考虑除尘器的可维护性和安全性。

合理安排设备的内部空间，以方便滤袋的更换和维护工作。

同时，添加合适的安全装置，如温度传感器、压力传感器和防爆装置等，可保障设备运行的安全可靠。

7. 总结布袋除尘器设计方案应综合考虑滤袋材料选择、气流分布优化、滤袋清灰系统设计以及设备结构等因素。

通过合理的设计，可以使布袋除尘器在工业生产过程中高效、可靠地去除空气中的颗粒物，保护环境，提升生产效率。

同时，不断优化和改进设计方案，可以进一步提升除尘器的性能和可持续发展能力。

布袋除尘器设计方案布袋除尘器设计方案1. 引言布袋除尘器是一种常用的空气净化设备，广泛应用于工业生产和环境保护领域。

本文将介绍布袋除尘器的设计方案，包括结构设计、工作原理和性能要求等方面。

2. 结构设计布袋除尘器的主要结构包括滤袋和滤袋骨架。

滤袋通常由耐高温、耐磨损的特殊材料制成，用于捕捉空气中的颗粒物。

滤袋骨架则起到支撑滤袋的作用，通常由金属材料制成。

为了提高除尘效果，滤袋的表面通常会涂覆一层抗粘性的膜，以防止粉尘附着在滤袋上。

此外，滤袋之间的间距也应适当，以确保空气顺利通过滤袋并减小阻力。

3. 工作原理布袋除尘器的工作原理是通过负压和滤袋的过滤作用来分离空气中的颗粒物。

工作时，含尘气体进入布袋除尘器的进气口，经过预处理后进入除尘室。

在除尘室内，气体通过滤袋，被滤袋上的颗粒物截留，净化后的气体通过出口排出。

而被截留的颗粒物则积聚在滤袋表面，形成一个颗粒物层，称为滤层。

当滤层上的颗粒物积聚到一定程度时，会增加滤袋的阻力。

为了保持除尘器的正常工作，需要定期进行清灰操作，将滤层上的颗粒物清除。

4. 性能要求在布袋除尘器的设计中，应满足以下性能要求：4.1 高效除尘布袋除尘器应具备高效的除尘能力，能够高效地去除空气中的颗粒物。

可以通过合理选择滤袋材料和优化滤袋布置等方式来提高除尘效果。

4.2 低能耗布袋除尘器应具备低能耗的特点，以提高工作效率和节约能源。

可以通过合理设计除尘室的结构、优化气流分布等方式来降低能耗。

4.3 便捷维护布袋除尘器应具备便捷的维护方式，方便操作人员进行清灰等维护工作。

可以通过设计可拆卸的滤袋和清灰装置等方式来实现。

4.4 长寿命布袋除尘器应具备长寿命的特点，能够在长时间的运行中保持稳定的性能。

可以通过选用耐磨损、耐高温的滤袋材料，以及优化滤袋骨架结构等方式来延长布袋除尘器的使用寿命。

5. 结论布袋除尘器是一种常用的空气净化设备，通过滤袋的过滤作用和负压原理，能够高效地去除空气中的颗粒物。

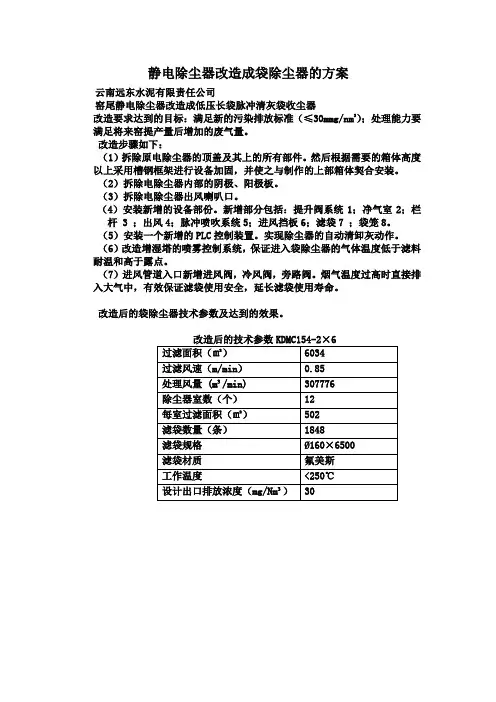

电除尘器改袋式除尘器实施方案近年来，随着滤布材料制造技术的发展，袋式除尘器在滤布的强度、耐高温、耐腐、耐磨等方面都有很大的提高。

布袋除尘器的烟尘排放质量浓度可以控制在15~50mg/m³，已经广泛应用于电厂、矿山冶金、化工、水泥等行业。

由于国家对烟尘排放标准的要求越来越高，对于现存的静电除尘器，要达到新的排放标准则必须进行技术改造。

布袋除尘器与电除尘器相比的优点可处理增加的通风量;当工艺状况改变时，可以改变过滤介质。

在用于干法脱硫系统时，可适当提高脱硫效率，可随时更换破损过滤元件，能长期保证高效运行。

袋式除尘器可设计成多个独立单元，实现在线检修和维护。

除尘效率高，可捕集0.3nm以上的粉尘，使含尘气体净化刀15mg/m³甚至以下，结构比较简单，操作维护方便，造价和运行费用远低于电除尘器。

维护减少、可在线维护;对入口粉尘的性质变化无太精确的限制要求。

电除尘器改造为袋式除尘器实施方案1、拆除电除尘器内部及顶部的各种部件。

包括极板、极线、振打装置、上下框架、整流变压器、多孔板和顶部盖板等，通常只留下一个空壳。

2、安装除尘器进、出口烟道挡板阀。

有些改造可能涉及到烟道和除尘器进、出口的改造。

对进入各室的烟气量要精确计算，并进行气流分布实验，保证各室的气流相对均匀。

3、在除尘器壳体内安装烟气导流板和气流均布装置。

导流板的设计要考虑防磨。

4、根据净气室和通道的位置，安装入孔门、视窗、走道及扶梯。

设立的入孔门要采取密封和保温措施，视窗的设置应能从除尘器外部方便的看到花板的积尘情况。

5、滤袋的选择与安装。

袋式除尘器的滤袋选择主要取决于烟气量、烟气温度、烟气成份、粉尘特性、除尘器的尺寸、安装使用要求及成本。

6、安装净气室和顶盖。

净气室设计高度要便与袋笼的安装，顶盖的设计要考虑清灰管道和其他设备的布置及起吊装置的运行。

7、安装清灰系统。

清灰系统主要包括压缩空气设备及管线、脉冲阀、储气罐、喷吹管及相关的电器元件。

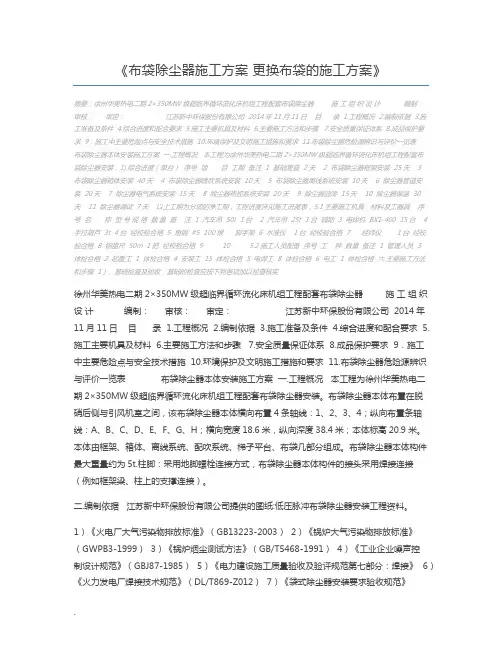

《布袋除尘器施工方案更换布袋的施工方案》摘要：徐州华美热电二期2×350MW级超临界循环流化床机组工程配套布袋除尘器施工组织设计编制：审核：审定：江苏新中环保股份有限公司 2014年11月11日目录 1.工程概况 2.编制依据 3.施工准备及条件 4.综合进度和配合要求 5.施工主要机具及材料 6.主要施工方法和步骤 7.安全质量保证体系 8.成品保护要求 9．施工中主要危险点与安全技术措施 10.环境保护及文明施工措施和要求 11.布袋除尘器危险源辨识与评价一览表布袋除尘器本体安装施工方案一.工程概况本工程为徐州华美热电二期2×350MW级超临界循环流化床机组工程配套布袋除尘器安装，1).综合进度（单台）序号项目工期备注 1 基础复查 2天 2 布袋除尘器框架安装 25天 3布袋除尘器箱体安装 40天 4 布袋除尘器喷吹系统安装 10天 5 布袋除尘器离线系统安装 10天 6 除尘器管道安装 20天 7 除尘器电气系统安装 15天 8 除尘器热控系统安装 20天 9 除尘器油漆 15天 10 除尘器保温 30天 11 除尘器调试 7天以上工期为分项的净工期，工程进度详见施工进度表，5.1主要施工机具、材料及工器具序号名称型号规格数量备注 1 汽车吊 50t 1台 2 汽车吊 25t 1台辅助 3 电焊机 BX1-400 15台 4 手拉葫芦 3t 4台经校验合格 5 角钢 #5 100根脚手架 6 水准仪 1台经校验合格 7 经纬仪 1台经校验合格 8 钢盘尺 50m 1把经校验合格 9 10 5.2施工人员配备序号工种数量备注 1 管理人员 3体检合格 2 起重工 1 体检合格 4 安装工 15 体检合格 5 电焊工 8 体检合格 6 电工 1 体检合格六.主要施工方法和步骤 1）、基础检查及验收：基础的检查应按下列各项加以检查核实徐州华美热电二期2×350MW级超临界循环流化床机组工程配套布袋除尘器施工组织设计编制：审核：审定：江苏新中环保股份有限公司 2014年11月11日目录 1.工程概况 2.编制依据 3.施工准备及条件 4.综合进度和配合要求 5.施工主要机具及材料 6.主要施工方法和步骤 7.安全质量保证体系 8.成品保护要求 9．施工中主要危险点与安全技术措施 10.环境保护及文明施工措施和要求 11.布袋除尘器危险源辨识与评价一览表布袋除尘器本体安装施工方案一.工程概况本工程为徐州华美热电二期2×350MW级超临界循环流化床机组工程配套布袋除尘器安装。

XXXXXXXXX）有限公司电除尘改电袋除尘技术方案XXXXXXXXX有限公司二零一五年十一月目录第一章概述 (3)1.1依据及原则 (3)1.2标准与规范 (3)1.3系统概况 (4)第二章设计说明 (5)2.1系统问题 (5)2.2改造简述 (5)第三章改造方案 (6)3.1技术指标 (6)3.2主要技术参数表 (6)3.3主要设备清单 (7)第四章施工方案 (9)4.1制造加工 (9)4.2自动控制.........................................104.3安全施工 (11)4.4文明施工.........................................12第一章概述1.1 依据及原则1.1.1《火电厂大气污染物排放标准》(GB13223-2011),粉尘排放30mg/m3的标准1.1.2最大限度地减少工程改造给生产带来的影响及损失, 合理做好系统改造的施工组织计划,尽量缩短现场施工工期,减少停产时间；1.1.3系统改造充分考虑现有空间和原除尘状况,利用和改造原来的电除尘壳体；在环保达标的前提下,尽可能做到少投入,经济适用。

1.1.4采用成熟、可靠、先进、经济、适用的技术,确保项目改造后满足生产工艺、环保和节能要求;1.1.5使用技术已在工程实践中应用,证实是先进、成熟的技术；1.1.6烟尘达标排放。

1.2 标准与规范火电厂大气污染物排放标准》GB13223-2011采暖通风与空气调节设计规范》GB50019-2003 钢结构设计规范》GB50017-2003 钢结构制造安装施工规程》YB9254-95供配电系统设计规范》GB50052-95低压配电设计规范》GB50054-95电力工程电缆设计规范》GB50217-94《3KV〜110KV高压配电装置设计规范》GB50060-92建筑结构荷载规范》GB50009-2001建筑地基基础设计规范》GB50007-2002 建筑抗震设计规范》DGJ08-9-2003《混凝土结构设计规范》 《地基基础设计规范》 《钢铁企业电信设计规范》 《生产设备安全卫生设计总则》 《工业企业噪声控制设计规范》 《环境空气质量标准》1.3系统概况锅炉除尘设备现为电除尘器，是在—年作为锅炉的配套除尘设备与锅炉同步投 产运行，主要除尘配套设备设计参数如下：1.3.1、 电除尘器烟气处理风量： 17.5〜20万m 3/h （估算） 烟气温度： V 170 C 有效截面积： 60M 2 （估算）电场数：3电场1.3.2、 风机（1台）改造后系统需增加 有需增加改造风机GB50010-2002 DGJ08-11-1999 YB9063-2000 GB5083-85 GBJ87-85 GB3095-19961000Pa 的阻力，业主应考虑风机风压是否有富余量，如没第二章设计说明2.1系统问题由于锅炉电除尘器设计效率低，（达不到现在30mg/Nm3排放标准）同时电除尘随锅炉投产运行至今，设备已老化，使粉尘得不到有效的捕集，排放浓度严重超标。

除尘器及除尘系统改造技术按照《中华人民共和国大气污染防治法》和工业大气污染物排放国家标准，工业粉尘排放浓度要求低于50mg/Nm3，许多地方法规规定低于30mg/Nm3，生产系统禁止非正常排放，除尘装置对于工业窑炉通风机的年同步运转率不得小于99%。

工业生产中许多电或袋除尘器因早期技术落后或设备年久老化，都不同程度的存在一定问题，其主要现象是排放超标。

因此，越来越多的工业企业实施了除尘器及除尘系统的改造。

如何针对不同企业的具体情况，因地制宜的制定改造方案，在满足环保要求的前提下，充分利用原电收尘器的结构，缩短施工工期，降低成本，保证其服务的生产工艺的稳定性，并实现节能降耗，是除尘器改造技术至关重要的问题。

天津水泥工业设计研究院环保公司多年来对电改袋技术进行了深刻的探讨，已成功改造了各种规模水泥生产工艺的除尘器近二十台套，取得了许多有益的经验，同时也总结教训不断进步。

因此，促使我国除尘器改造技术，包括电除尘器改为袋除尘器（简称“电改袋”）技术逐渐成熟和发展。

以下是天津水泥工业设计研究院环保公司在水泥窑头窑尾除尘器及除尘系统改造的主要案例列表：不同的应用工艺，不同的原电除尘器规格、必须采用不同的结构改造方案。

例如：华新集团苏州金猫水泥有限公司4000t/d窑尾电改袋，是原两条中空窑系统改造为一条4000t/d干法水泥熟料生产线，要求利用其中一台窑尾电除尘器的基础进行袋除尘器改造，那我们的方案重点是基础结构的优化适应；多数改造都要求尽量减少施工停窑周期，方案重点是尽量熟悉原电除尘器结构，巧妙利用原结构，实现气流合理走向，谨慎改造原有力学结构，务必不能出现结构失效事故。

多数电改袋方案如此。

电除尘器及系统的改造一般有4 种方案：第一，“电改电”技术：原则是增加集尘面积，提高除尘效率。

按照Deutsch公式：η=1-e-A/Q×ω式中：η—除尘效率，%；A—收尘面积，m2；Q—处理烟气量，m3/h；ω—荷电尘粒在电场力作用下的驱进速度，cm/s。
