未来可以预见是节能技术发展的黄金时期，节能技术涵盖的范围比较广，其中包括余热利用、建材节能、电力节能等很多领域，其中电机节能就是工业节能的一个关键环节。

目前我国电机行业发展是比较好的，电机的种类也是多样的，技术先进的永磁电机受到行业中的欢迎。

在我国各类电力消耗中，电机消耗占到工业总电耗的很大一部分，所以说谋求电机节能是非常重要的。

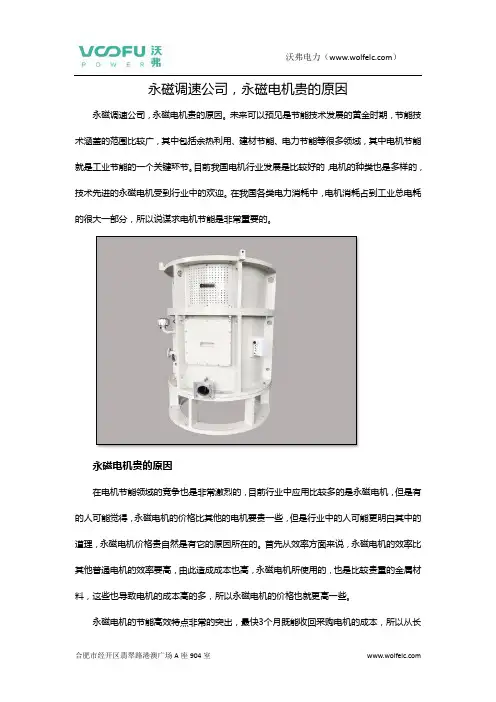

永磁电机贵的原因
在电机节能领域的竞争也是非常激烈的，目前行业中应用比较多的是永磁电机，但是有的人可能觉得，永磁电机的价格比其他的电机要贵一些，但是行业中的人可能更明白其中的道理，永磁电机价格贵自然是有它的原因所在的。

首先从效率方面来说，永磁电机的效率比其他普通电机的效率要高，由此造成成本也高，永磁电机所使用的，也是比较贵重的金属材料，这些也导致电机的成本高的多，所以永磁电机的价格也就更高一些。

永磁电机的节能高效特点非常的突出，最快3个月既能收回采购电机的成本，所以从长
远考虑，永磁同步电机是节能改造最佳的选择。

安徽沃弗电力科技有限公司是一家集科研、设计、生产、销售服务为一体的高新技术企业，凭借在永磁传动领域的专业水平和成熟的技术，在工业领域迅速崛起。

安徽沃弗电力科技有限公司奉行“进取、求实、严谨、团结”的方针，不断开拓创新，以技术为核心，视质量为生命，奉用户为上帝，竭诚为您提供性价比最高的永磁产品，高质量的工程改造设计及无微不至的售后服务。

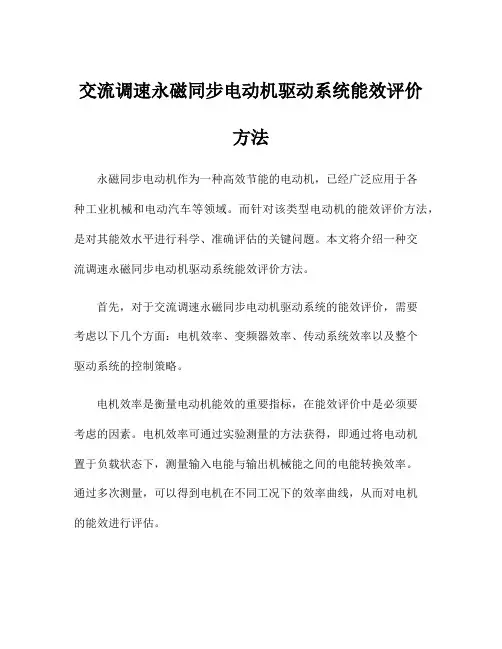

交流调速永磁同步电动机驱动系统能效评价方法永磁同步电动机作为一种高效节能的电动机，已经广泛应用于各种工业机械和电动汽车等领域。

而针对该类型电动机的能效评价方法，是对其能效水平进行科学、准确评估的关键问题。

本文将介绍一种交流调速永磁同步电动机驱动系统能效评价方法。

首先，对于交流调速永磁同步电动机驱动系统的能效评价，需要考虑以下几个方面：电机效率、变频器效率、传动系统效率以及整个驱动系统的控制策略。

电机效率是衡量电动机能效的重要指标，在能效评价中是必须要考虑的因素。

电机效率可通过实验测量的方法获得，即通过将电动机置于负载状态下，测量输入电能与输出机械能之间的电能转换效率。

通过多次测量，可以得到电机在不同工况下的效率曲线，从而对电机的能效进行评估。

变频器效率也是交流调速永磁同步电动机驱动系统能效评价的重要指标之一。

由于变频器需要将输入的直流电转换成交流电以供电动机驱动，电能在其中的转换效率直接影响着整个驱动系统的能效。

可通过实验测量的方法获得变频器的效率。

传动系统效率是指在传动过程中能量的损耗情况，包括传动装置、减速器等。

传动系统效率的高低直接影响着电机能效的水平。

传动系统效率的评价，可以通过实验测量的方法获得。

整个驱动系统的控制策略也是交流调速永磁同步电动机驱动系统能效评价中必须考虑的因素。

合理的控制策略可以降低能量损耗，提高整个驱动系统的能效。

常见的控制策略有矢量控制、直接转矩控制、感应电机控制等。

通过对不同控制策略的比较，选择合适的控制策略可以提高驱动系统的能效。

综上所述，交流调速永磁同步电动机驱动系统的能效评价包括电机效率、变频器效率、传动系统效率以及控制策略。

通过实验测量的方法可以获得这些指标。

此外，还可以通过计算机仿真的方法，对不同工况下的能效进行模拟评估。

对于大规模的生产场景，可以通过在实际生产中的数据监测，结合能源消耗数据进行能效评价。

需要注意的是，能效评价方法的准确性和可靠性，需要考虑实验条件的准确性和标定的准确性，以及实验过程中的误差等因素。

永磁调速原理
永磁调速技术是一种通过改变电机的磁场来实现调速的技术。

在传统的交流调速系统中，通常采用变频器来控制电机的转速，但
是随着永磁材料的发展和应用，永磁调速技术逐渐得到了广泛的应用。

首先，永磁调速原理是基于永磁材料的特性。

永磁材料具有恒
定的磁场强度，因此可以通过改变电机的磁场来实现调速。

在永磁
调速系统中，通常采用永磁同步电机作为驱动电机，通过改变永磁
体的磁场强度，可以实现电机的调速。

其次，永磁调速系统通常包括永磁同步电机、控制器和传感器
等组成部分。

控制器通过采集电机的转速和负载情况，控制永磁体
的磁场强度，从而实现电机的调速。

传感器则用于采集电机的转速
和位置等信息，为控制器提供反馈信号，使控制系统能够及时调整
电机的工作状态。

另外，永磁调速系统具有快速响应、高效率和稳定性好等特点。

由于永磁材料本身具有恒定的磁场强度，因此可以在较短的时间内
实现电机的调速，响应速度快。

同时，永磁同步电机具有高效率和
稳定性好的特点，能够满足各种工业应用的需求。

总之，永磁调速技术是一种高效、稳定的调速技术，能够广泛应用于各种工业领域。

随着永磁材料和控制技术的不断发展，相信永磁调速技术将会在未来得到更广泛的应用和发展。

永磁电机是一种采用永磁体励磁的电动机，相比于传统的电励磁电机，永磁电机具有更高的效率和节能效果。

以下是一些永磁电机节能的措施：优化设计：优化永磁电机的设计是实现节能的关键。

通过合理的电磁设计、结构设计和热设计，可以减小电机的体积、重量和损耗，提高电机的效率。

选用高性能的永磁材料：高性能的永磁材料能够提高永磁电机的磁场强度和效率，从而降低能耗。

降低损耗：降低永磁电机的损耗是节能的重要手段。

通过改进电机设计、优化控制策略等措施，可以有效地减小电机的铁损、铜损和机械损耗。

应用变频技术：变频技术可以实现对永磁电机的精确控制，使电机在不同工况下都能高效运行，从而达到节能效果。

优化控制系统：优化永磁电机的控制系统，根据实际工况调整电机的运行参数，可以有效地提高电机的运行效率，降低能耗。

维护保养：定期对永磁电机进行维护保养，保证电机的正常运行，避免因机械故障或电气故障导致的能耗增加。

总之，永磁电机节能的措施可以从多个方面入手，包括优化设计、选用高性能的永磁材料、降低损耗、应用变频技术、优化控制系统和维护保养等。

这些措施可以提高永磁电机的效率，降低能耗，从而实现节能目标。

2022 年永磁耦合与调速驱动器从美国引进我国，在美国已大量应用于冶金、石化、采矿、发电、水泥、纸浆、海运、军舰等行业，国内现在应用案例主要有浙江嘉兴电厂，山东海化自备热电厂, 华电东华电厂, 华能南京电厂, 中石化北京燕山石化, 枣庄煤业集团蒋庄煤矿等大型企业集团。

永磁磁力驱动技术首先由美国 MagnaDrive 公司在 1999 年获得了突破性的发展。

该驱动方式与传统的同步式永磁磁力驱动技术有很大的区别，其主要的贡献是将永磁驱动技术的应用大大拓宽。

它不解决密封的问题，但是它解决了旋转负载系统的对中、软启动、减震、调速、及过载保护等问题，并且使永磁磁力驱动的传动效率大大提高，可达到 98.5%。

目前，由 MagnaDrive 公司和美国西北能效协会组成专门小组对该技术设备进行商业化推广。

由于该技术创新，使人们对节能概念有了全新的认识。

在短短的几年中， MagnaDrive 获得了很大的发展，现已经渗透到各行各业，在全球已超过 6000 套设备投入运行。

永磁磁力耦合调速驱动(PMD)是通过铜导体和永磁体之间的气隙实现由电动机到负载的转矩传输。

该技术实现了在驱动(电动机)和被驱动(负载)侧没有机械链接。

其工作原理是一端希有金属氧化物硼铁钕永磁体和另一端感应磁场相互作用产生转矩，通过调节永磁体和导体之间的气隙就可以控制传递的转矩，从而实现负载速度调节。

由下图所示， PMD 主要由导体转子、永磁转子和控制器三部份组成。

导体转子固定在电动机轴上，永磁转子固定在负载转轴上，导体转子和永磁转子之间有间隙(称为气隙)。

这样电动机和负载由原来的硬(机械)链接转变为软(磁)链接，通过调节永磁体和导体之间的气隙就可实现负载轴上的输出转矩变化，从而实现负载转速变化。

由上面的分析可以知道，通过调整气隙可以获得可调整的、可控制的、可以重复的负载转速。

磁感应原理是通过磁体和导体之间的相对运动产生。

也就是说， PMD 的输出转速始终都比输入转速小，转速差称为滑差。

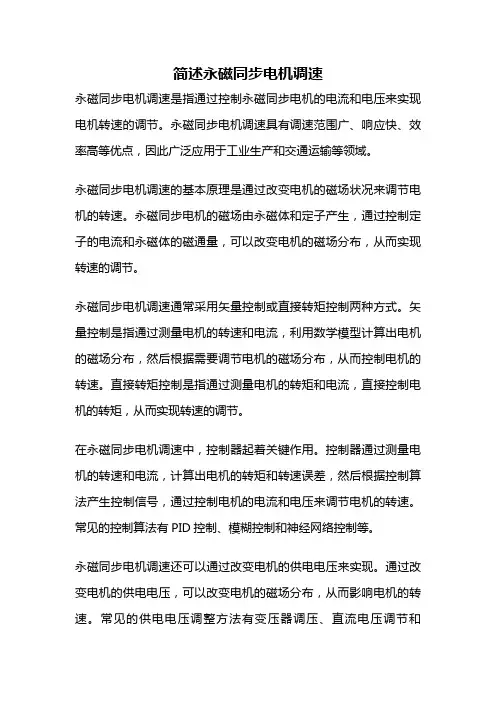

简述永磁同步电机调速永磁同步电机调速是指通过控制永磁同步电机的电流和电压来实现电机转速的调节。

永磁同步电机调速具有调速范围广、响应快、效率高等优点，因此广泛应用于工业生产和交通运输等领域。

永磁同步电机调速的基本原理是通过改变电机的磁场状况来调节电机的转速。

永磁同步电机的磁场由永磁体和定子产生，通过控制定子的电流和永磁体的磁通量，可以改变电机的磁场分布，从而实现转速的调节。

永磁同步电机调速通常采用矢量控制或直接转矩控制两种方式。

矢量控制是指通过测量电机的转速和电流，利用数学模型计算出电机的磁场分布，然后根据需要调节电机的磁场分布，从而控制电机的转速。

直接转矩控制是指通过测量电机的转矩和电流，直接控制电机的转矩，从而实现转速的调节。

在永磁同步电机调速中，控制器起着关键作用。

控制器通过测量电机的转速和电流，计算出电机的转矩和转速误差，然后根据控制算法产生控制信号，通过控制电机的电流和电压来调节电机的转速。

常见的控制算法有PID控制、模糊控制和神经网络控制等。

永磁同步电机调速还可以通过改变电机的供电电压来实现。

通过改变电机的供电电压，可以改变电机的磁场分布，从而影响电机的转速。

常见的供电电压调整方法有变压器调压、直流电压调节和PWM调制等。

永磁同步电机调速在工业生产中有广泛应用。

例如，在机床和风力发电机组中，永磁同步电机调速可以实现转速的精确控制，提高生产效率和能源利用率。

在电动汽车和轨道交通中，永磁同步电机调速可以实现车辆的平稳起步和高速行驶，提高车辆的性能和安全性。

永磁同步电机调速是一种通过控制电机的电流和电压来实现转速调节的技术。

它具有调速范围广、响应快、效率高等优点，并且在工业生产和交通运输等领域有重要应用。

随着科技的不断进步，永磁同步电机调速技术将进一步发展和完善，为各行各业带来更多的便利和效益。

永磁调速器无连接调速节能技术永磁调速器是通过调节导磁体和永磁体之间的相互磁力耦合作用大小来传递扭矩，同时实现负载调速和电机节能。

是一种无机械连接的软启动设备，传递效率能达到95%以上，实现电机节能30%以上。

主要应用设备为泵、风机、离心负载、皮带运输机及其它机械装置，应用广泛。

永磁调速器一：产品工作原理永磁调速器（筒式/盘式）：一般由三个部分组成，一是和电机连接的导体转子，二是与负载连接的永磁转子，永磁转子在导体转子内，其间由空气隙分开，并随各自安装的旋转轴独立转动，三是一个调速机构，调速机构包括手动控制和信号电控两种。

通过调节永磁磁力耦合有效面积（筒式）或永磁磁力耦合间隙（盘式）的方式来调整负载速度而电机转速不变，实现负载调速和电机节能。

调速机构调节筒形永磁转子与筒形导体转子在轴线方向的相对耦合面积，或调节盘式永磁转子与盘式导体转子在轴线方向的相对间隙，实现改变导体转子与永磁转子之间传递转矩的大小。

导体转子安装在输入轴上，永磁转子安装在输出轴上，当导体转子转动时，导体转子与永磁转子产生相对运动，永磁场在导体转子上产生涡流，同时涡流又产生感应磁场与永磁场相互作用，从而带动永磁转子沿与导体转子相同的方向转动，结果是将输入轴的转矩传递到输出轴上；输出转矩的大小与相互作用的面积（或相互作用的间隙）相关，作用面积越大（作用间隙小），扭矩越大，负载转速高.反之亦然。

永磁转子与导体转子完全脱开，作用面积为零（或作用间隙最大），永磁转子转速为零，即负载转速为零。

能实现可重复的、可调整的、可控制的输出扭矩和转速。

永磁调速器是通过调节扭矩来实现速度控制，电机输出到永磁调速器的扭矩和永磁调速器输出到负载的扭矩是相等的。

当永磁调速器接到一个控制信号后，如压力，水流量，液面高度等信号传到永磁调速器的调速机构，调速机构对信号进行识别和转换后，产生一个机械操作指令，来调节导体转子与永磁转子之间的耦合面积大小（筒式），或导体转子与永磁转子之间的耦合间隙大小（盘式），根据适时的负载输入扭矩的要求，调节永磁调速器输入端的扭矩大小，负载要求扭矩小，电机输出扭矩小，相应电机输出功率也小。

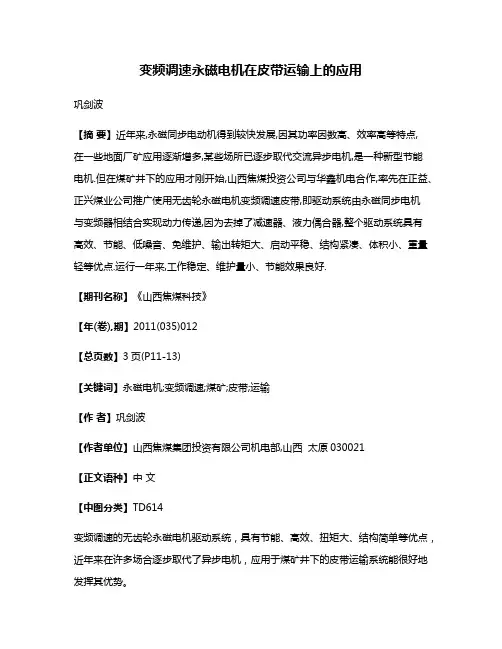

变频调速永磁电机在皮带运输上的应用巩剑波【摘要】近年来,永磁同步电动机得到较快发展,因其功率因数高、效率高等特点,在一些地面厂矿应用逐渐增多,某些场所已逐步取代交流异步电机,是一种新型节能电机.但在煤矿井下的应用才刚开始,山西焦煤投资公司与华鑫机电合作,率先在正益、正兴煤业公司推广使用无齿轮永磁电机变频调速皮带,即驱动系统由永磁同步电机与变频器相结合实现动力传递,因为去掉了减速器、液力偶合器,整个驱动系统具有高效、节能、低噪音、免维护、输出转矩大、启动平稳、结构紧凑、体积小、重量轻等优点.运行一年来,工作稳定、维护量小、节能效果良好.【期刊名称】《山西焦煤科技》【年(卷),期】2011(035)012【总页数】3页(P11-13)【关键词】永磁电机;变频调速;煤矿;皮带;运输【作者】巩剑波【作者单位】山西焦煤集团投资有限公司机电部,山西太原030021【正文语种】中文【中图分类】TD614变频调速的无齿轮永磁电机驱动系统，具有节能、高效、扭矩大、结构简单等优点，近年来在许多场合逐步取代了异步电机，应用于煤矿井下的皮带运输系统能很好地发挥其优势。

无齿轮永磁同步电机变频驱动系统调速装置，用于煤矿皮带机的转速调节，主机由无齿轮永磁同步电机和皮带机机头组成，与传统皮带机系统相比去掉了减速机、液力耦合器和同步齿轮。

传统的带式输送机采用异步电动机、液力耦合器、齿轮减速器等组成动力驱动系统，这种系统应用较多，缺点也很明显，如效率低、机械故障多、重载启动困难等。

改造后的系统采用了变频驱动的无齿轮永磁同步电机，永磁同步电动机采用额定容量为55 kW、级数为20级、额定电压660 V、额定频率12 Hz、转子为永磁结构的矿用隔爆型三相同步电动机。

变频调速系统采用ZJT－110/660矿用隔爆兼本质安全型变频调速装置，防爆型式为矿用隔爆兼本质安全型Exd{ib}I。

见图 1。

变频器可实现整个系统的软启动和多驱动电机间的功率平衡。

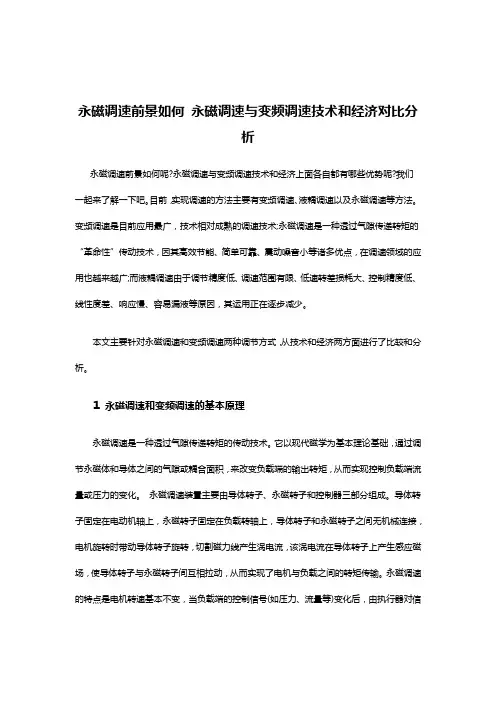

永磁调速前景如何永磁调速与变频调速技术和经济对比分析永磁调速前景如何呢?永磁调速与变频调速技术和经济上面各自都有哪些优势呢?我们一起来了解一下吧。

目前，实现调速的方法主要有变频调速、液耦调速以及永磁调速等方法。

变频调速是目前应用最广，技术相对成熟的调速技术;永磁调速是一种透过气隙传递转矩的“革命性”传动技术，因其高效节能、简单可靠、震动噪音小等诸多优点，在调速领域的应用也越来越广;而液耦调速由于调节精度低、调速范围有限、低速转差损耗大、控制精度低、线性度差、响应慢、容易漏液等原因，其运用正在逐步减少。

本文主要针对永磁调速和变频调速两种调节方式，从技术和经济两方面进行了比较和分析。

1 永磁调速和变频调速的基本原理永磁调速是一种透过气隙传递转矩的传动技术。

它以现代磁学为基本理论基础，通过调节永磁体和导体之间的气隙或耦合面积，来改变负载端的输出转矩，从而实现控制负载端流量或压力的变化。

永磁调速装置主要由导体转子、永磁转子和控制器三部分组成。

导体转子固定在电动机轴上，永磁转子固定在负载转轴上，导体转子和永磁转子之间无机械连接，电机旋转时带动导体转子旋转，切割磁力线产生涡电流，该涡电流在导体转子上产生感应磁场，使导体转子与永磁转子间互相拉动，从而实现了电机与负载之间的转矩传输。

永磁调速的特点是电机转速基本不变，当负载端的控制信号(如压力、流量等)变化后，由执行器对信号进行识别和转换，通过调节导体转子与永磁转子之间空气间隙的大小，来改变负载端功率的输出。

变频调速的基本原理为：异步感应电动机的转速n与电源频率f、转差率s、电机极对数p三个参数有如下线性关系：n = 60f ( 1 - s ) / p。

改变其中任何一个参数都可以实现转速的改变。

变频器是通过改变电源频率f 的方式来改变电动机转速的。

根据泵的相似定律，可知泵的功率与转速的三次方成正比，通过改变转速，轴功率会大大降低，从而实现节能。

2 永磁调速和变频调速的技术性比较永磁调速和变频调速都是高效节能的调速技术，但是二者从原理、构造、使用维护以及对运行环境的适应能力等都有明显的差异。

永磁调速技术工作原理永磁调速技术是一种基于永磁同步电机的电机调速技术，它利用永磁体产生的磁场来实现电机的转速调节。

本文将详细介绍永磁调速技术的工作原理。

一、永磁同步电机简介在理解永磁调速技术之前，有必要对永磁同步电机有一定的了解。

永磁同步电机是一种采用永磁体作为励磁源的同步电机，它在结构上具有高效率、高功率因数等优点。

与传统的感应电机相比，永磁同步电机具有更好的动态性能和调速特性。

二、永磁调速技术的基本原理永磁调速技术的核心是根据电枢电流的大小和方向来调节永磁同步电机的转速。

当电枢电流的大小和方向发生变化时，会影响到电枢磁场与永磁体磁场之间的相对位置，从而改变了电机的转矩特性。

通过调节电枢电流，可以实现对电机转速的控制。

在永磁调速技术中，通常采用矢量控制方法来实现电机的精确调速。

该方法是通过测量电机的电流、电压、磁链和转子位置等参数，根据电机的运行状态和负载要求，计算出合适的电枢电流指令，然后控制电机的功率电子装置输出相应的电压和电流信号，最终实现电机的精确转速调节。

三、永磁调速技术的工作过程永磁调速技术的工作过程可以简单分为如下几个步骤：1. 传感器采集数据：利用传感器测量电机的电流、电压、磁链和转子位置等参数，并将其转化为电信号输入到控制系统中。

2. 控制系统计算：控制系统通过对采集到的电信号进行处理和计算，得到合适的电枢电流指令。

3. 功率电子装置控制：控制系统将计算得到的电枢电流指令传递给功率电子装置，使其能够输出相应的电压和电流信号供给电机。

4. 电机调速：通过改变电枢电流的大小和方向，调节电机的转矩特性，从而实现电机的精确调速。

四、永磁调速技术的优点与应用领域永磁调速技术相比传统的调速技术具有以下几个优点：1. 高效率：永磁同步电机的功率因数高，电机效率相对较高，节能效果显著。

2. 转矩控制能力强：永磁调速技术可以实现电机的精确转矩控制，适应各种负载要求。

3. 动态性能优越：永磁调速技术响应速度快，动态性能好，适用于对转速要求较高的场合。

2021年第49卷第3期D设计分析esign and analysis 程献会等 永磁同步电动机调速范围的优化及性能分析17　收稿日期:2020-11-24基金项目:山西省自然基金(2013011035-1);中国博士后科学基金(2018M640250)永磁同步电动机调速范围的优化及性能分析程献会,王淑红(太原理工大学电气与动力工程学院,太原030024)摘　要:根据内嵌式调速永磁同步电动机的弱磁控制特点,以弱磁扩速倍数为优化目标,利用有限元仿真软件,分析了内嵌式调速永磁同步电动机矩形和V 形永磁体尺寸和位置对电机参数和调速范围的影响,通过优化永磁体的位置和尺寸扩大了电机弱磁调速范围㊂计算了优化后电机的参数,对比了优化前后电机调速的范围㊂为内嵌式调速永磁同步电动机的优化和参数计算提供一定的参考㊂关键词:内嵌式调速永磁同步电动机;永磁体尺寸;调速范围;有限元分析中图分类号:TM351 文献标志码:A 文章编号:1004-7018(2021)03-0017-04Optimization and Performance Analysis of Speed Control Range of Permanent Magnet Synchronous MotorCHENG Xian -hui ,WANG Shu -hong(School of Electrical and Power Engineering,Taiyuan University of Technology,Taiyuan 030024,China)Abstract :According to the embedded control weak magnetic control characteristics of permanent magnet synchronousmotor,with weak magnetic speed ratio as the optimization goal,and using finite element simulation software,embedded speed permanent magnet synchronous motor was analyzed rectangle and V the size and position of permanent magnet motor parameters and the influence of the speed range,through optimizing the position and size of the permanent magnet motor weak magnetic speed range had expanded.The parameters of the optimized motor were calculated,and the range of motor speed before and after optimization was compared.It provided a certain basis for the optimization and parameter calculationof the built-in speed-regulating permanent magnet synchronous motor.Key words :built-in speed-regulating permanent magnet synchronous motor,permanent magnet size,speed regulatingrange,finite element analysis0　引　言永磁同步电动机具有结构简单㊁运行可靠㊁效率高等显著优点,其应用范围较为广泛,在航空㊁国防㊁工业生产和日常生活中都可以看到它的身影[1-2]㊂已有许多专家学者对永磁同步电动机进行过优化设计,从而使电机性能更优越,使用更广泛㊂文献[3]采用田口法,以电机的效率和磁钢用量作为优化目标,对内嵌式永磁电动机进行优化设计;文献[4]同样采用田口法对铁耗和转矩脉动进行了优化㊂文献[5-6]对电动汽车用永磁同步电动机进行了电磁设计和弱磁调速分析;文献[7]中搭建了凸极式永磁同步电动机弱磁调速的控制系统;文献[8]从内置式永磁同步电动机的数学模型及弱磁控制方式入手,采用数值计算方法,分析了不同参数对电机弱磁调速的影响;文献[9]讨论了永磁体分段对永磁同步电动机参数和调速范围的影响;文献[10]设置了一种分段Halbach 结构的表贴式永磁同步电动机以降低涡流损耗等;文献[11]对V 形异步起动永磁同步电动机的齿槽转矩进行了优化;文献[12]采用多目标遗传算法对不同类型的电机结构进行优化㊂对于调速永磁同步电动机,在传统的控制方法下,电机受到电源电压和电流的限制,基速以上很难有较大的调速范围㊂为了扩大电机的调速范围,并确保电机的恒功率运行范围和电机性能,不仅要采用带有弱磁控制模块的控制系统,电机本体参数也应与控制系统有较好的配合,满足弱磁调速策略对电机参数的要求㊂永磁同步电动机的励磁由电机转子上的永磁体提供,永磁体在电机制作时已放置好,励磁无法根据实际需要进行调节,所以在电机设计时应考虑永磁体的尺寸和位置,为弱磁调速控制提供合理的永磁体磁链及交直轴电感参数㊂本文在电机设计过程中,以弱磁调速的倍数为电机永磁体尺寸的优化目标,使用有限元仿真软件,对两种不同形状的永磁体电机进行参数化仿真,确定电机永磁体的位置和尺寸对电机调速范围的影响㊂分析了矩形永磁体和V 形永磁体在不同尺寸和位置,对电机参数的影响,给出永磁体的尺寸,完 D设计分析esign and analysis 2021年第49卷第3期 程献会等 永磁同步电动机调速范围的优化及性能分析 18　成对电机调速范围的优化并分析电机性能㊂1　永磁同步电动机弱磁调速的基本原理1.1　永磁同步电动机的数学模型在三相电流对称㊁电机稳定运行且忽略定子绕组电阻㊁铁心饱和㊁铁耗的情况下,永磁同步电动机在d,q坐标轴下的数学模型如式(1)㊁式(2)㊂电压方程:u=u2d+u2q= ω(L q i q)2+(L d i d+ψf)2(1)电磁转矩方程:T em=32p[ψf i q+(L d-L q)i d i q](2)由电压方程可得出:ω=u(L q i q)2+(L d i d+ψf)2(3)式中:p为电机的极对数;L q,L d分别为电机定子的交直轴电感;i q,i d分为电机定子的交直轴电流;ψf 是电机的永磁体磁链;ω为电机角频率㊂由式(3)可以看出,当电机的端电压和电流达到极限值,且电流全部为直轴去磁电流时,电机可以达到理想最大转速:ωmax=u limψf-L d i lim(4) 调速永磁同步电动机的电压和电流的极限值取决于控制系统的逆变器,如果需要更高的转速范围,需要减小永磁体的磁链和增加直轴电感㊂但过小的永磁体磁链会造成电机转矩的下降,在电机优化时应综合考虑,不应为了单纯提高调速范围而牺牲太多的转矩㊂1.2　基于最大转矩电流比控制的弱磁调速性能分析凸极永磁同步电动机采用最大转矩电流比控制时,电机的电流矢量应满足:∂(T em/i s)∂i d=0∂(T em/i s)∂i q=üþýïïïï(5) 定子电流矢量轨迹如图1所示,当电机的端电图1　定子电流矢量轨迹压和电流达到极限值时,经过公式推导可得出此时的转折速度:ωb=u lim(L q i lim)2+ψ2f+(L d+L q)C2+8ψf L d C16(L d-L q)(6)式中:C=-ψf+ψ2f+8(L d-L q)2i2lim㊂ 定义电机的弱磁扩速倍数:k=ωmaxωb(7) 将弱磁率ξ=L d i sψf和凸极率ρ=L qL d代入到式(7)中,可得:k=ωmaxωb= 1+(ρξ)2+116(1-ρ)[(1+ρ)C2f+8C f]1-ξ(8)式中:C f=-1+1+8(1-ρ)2ξ2㊂根据式(8)可得如图2所示的凸极永磁同步电动机弱磁扩速倍数随凸极率和弱磁率的变化曲线,可以看出,电机的弱磁扩速倍数随凸极率和弱磁率的增加而增加㊂对永磁同步电动机的凸极率和弱磁率进行优化,便可以影响电机的扩速范围㊂图2　弱磁扩速倍数k与ξ,ρ的关系2　永磁同步电动机优化分别对原功率为2.2kW,永磁体为矩形和V形的两台内置式永磁同步电动机进行优化,以弱磁率和凸极率为优化目标,使其满足两倍以上的调速范围㊂2.1　建立电机的物理模型样机的基本参数如表1所示,电机的物理模型如图3㊁图4所示㊂在电机基本结构尺寸不变的情况下,对电机的永磁体尺寸㊁位置进行优化,永磁体尺寸主要有永磁体宽度b m,永磁体磁化方向长度h m㊂矩形永磁体的位置主要靠轴心距确定,就是永磁体下边缘距离电机中心的距离,即o2㊂轴心距越大,永磁体离气隙越近,离电机转轴的中心则越远㊂V形永磁体的位置还要依靠永磁体旋转角度来确 2021年第49卷第3期 D设计分析esign and analysis 程献会等 永磁同步电动机调速范围的优化及性能分析19　定,旋转角为θ㊂表1　电机的基本参数参数值参数值定子外径Φso /mm 155定子槽数36定子内径Φsi /mm 98极对数2转子内径Φri /mm 38额定转速n /(r㊃min -1)1500气隙长度δ/mm0.6轴向长度l /mm105图3　矩形永磁体电机模型图4　V 形永磁体电机模型2.2　电机的优化在初步确定电机额定电流的情况下,对永磁体的尺寸范围进行优化设计㊂利用Maxwell 软件,分别建立两种永磁同步电动机的2D 模型,并设置永磁体宽度㊁磁化方向长度和轴心距为参数化变量,求解不同情况下的凸极率和弱磁率,参数化范围如表2㊁表3所示㊂表2　矩形永磁体参数矩形参数范围步长宽度b m /mm30~502磁化方向长度h m /mm4~5.50.5轴心距o 2/mm33~351表3　V 形永磁体参数V 形参数范围步长单片宽度b m /mm 15~242磁化方向长度h m /mm4~70.5轴心距o 2/mm30~351 对在此范围内的所有不同组合进行参数化扫描仿真,并进行最优化求解,最优化算法采用默认的拟牛顿算法,它是求解非线性优化问题最有效的方法之一,收敛速度快㊂最优化求解的目标为ρ≥1.5,ξ≥0.5,由图2可以看出,理论上满足3倍的调速范围㊂经过Maxwell的最优化求解,可得出永磁体宽度㊁永磁体磁化方向长度和轴心距的初选结果㊂2.2.1　永磁体的尺寸确定经过分析和有限元软件的计算,可得到ρ和ξ随电机永磁体尺寸的参数变化规律㊂矩形永磁体和V 形永磁体的变化规律都是随着电机永磁体厚度和磁化方向的增加,ρ增加且ξ下降;永磁体宽度对两个参数的影响更明显,如图5㊁图6所示㊂(a)矩形永磁体电机(b)V 形永磁体电机图5　凸极率和弱磁率随永磁体宽度的变化(a)矩形永磁体电机(b)V 形永磁体电机图6　凸极率和弱磁率随永磁体磁化方向长度的变化两个优化参数变化趋势并不相同,在有限元优化求解给出的结果下,要想达到优化目标,并考虑制作工艺难度㊂最后确定矩形永磁体尺寸确定为宽42mm,厚4mm;V 形永磁体尺寸确定为单片永磁体宽20mm,厚4mm㊂2.2.2　永磁体的位置确定在永磁体尺寸确定的情况下,随着轴心距的增加,如图7所示,矩形永磁体电机的ρ会增加,ξ会下降;V 形永磁体电机的ρ和ξ呈相同变化规律,凸极率增加,弱磁率下降㊂(a)矩形永磁体电机(b)V 形永磁体电机图7　凸极率和弱磁率随轴心距的变化经过优化求解,矩形永磁体电机轴心距选择35mm;V 形永磁体电机轴心距选择33mm㊂V 形永磁体不仅要考虑轴心距,还要考虑永磁体旋转的角度θ对交直轴电感的影响㊂如图8所示,随着旋转角度的增加,凸极率上升,弱磁率下降,最终旋转角选择23°㊂图8　凸极率和弱磁率随旋转角度的变化3　电机参数分析与对比3.1　矩形永磁体电机在永磁体尺寸和位置确定之后,对电机模型进行有限元仿真,电机的直轴电感为0.074H,交轴电感为0.143H,磁链为0.608Wb,仿真得出凸极率为1.93,弱磁率为0.597,满足求解目标㊂ D设计分析esign and analysis 2021年第49卷第3期 程献会等 永磁同步电动机调速范围的优化及性能分析 20　对优化后的电机进行MATLAB仿真分析,采用基于最大转矩电流比的弱磁控制方式,控制框图如图9所示㊂在空载及负载条件下进行仿真分析,对比优化前后电机的调速范围,结果如表4㊁图10所示㊂可以看出,优化后空载条件下调速范围可以达到两倍以上,负载下调速范围也明显提高,达到了优化的目的㊂图9　弱磁控制框图表4　矩形永磁体电机最高转速对比转矩T/(N㊃m)优化前n f/(r㊃min-1)优化后n a/(r㊃min-1)仿真实验仿真020001900310010185018002400(a)空载下电机转速(b)负载下电机转速图10　矩形永磁体电机转速优化3.2　V形永磁体电机对确定永磁体位置和尺寸的电机模型进行有限元仿真,电机的直轴电感为0.073H,交轴电感为0.142H,磁链为0.635Wb,凸极率为1.96,弱磁率为0.56,满足求解要求㊂对优化后的V形永磁体电机,进行基于最大转矩电流比的弱磁调速控制下的空载及负载仿真,结果如表5所示㊂空载可以达到两倍左右的调速范围,负载下速度也有所提高,满足优化目标,如图11所示㊂表5　V形永磁体电机最高转速对比转矩T/(N㊃m)转速n/(r㊃min-1)优化前优化后022003000 1020002450(a)空载下电机转速(b)负载下电机转速图11　V形永磁体电机转速优化4　结　语本文借助有限元仿真软件,以内嵌式永磁同步电动机的调速范围为优化目标,讨论了矩形和V形永磁体不同尺寸和位置对电机参数的影响,结合对调速范围的影响,确定了电机永磁体的尺寸和位置,完成了电机的优化设计㊂以优化完成的电机尺寸,对其进行参数分析和对比,较之前的电机有了明显的转速范围的提升,达到了本次优化的目的㊂优化过程和结果对内嵌式永磁同步电动机的设计和参数提供了一定的参考㊂参考文献[1]　唐任远.现代永磁电机理论与设计[M].北京:机械工业出版社,2015.[2]　王秀和.永磁电机[M].北京:中国电力出版社,2011.[3]　贾金信,杨向宇,曹江华.基于田口法的内嵌式永磁电动机的优化设计[J].微电机,2013,46(6):1-4.[4]　王艾萌,温云.田口法在内置式永磁同步电机优化设计中的应用[J].华北电力大学学报(自然科学版),2016,43(3):39-44.[5]　陈晨.纯电动汽车用永磁同步电动机设计及弱磁扩速分析[D].天津:天津大学,2010.[6]　解志霖.电动大巴车用永磁电机设计[D].沈阳:沈阳工业大学,2017.[7]　郭殿林,陈康,包兵.电动汽车凸极式永磁同步电机弱磁调速的研究[J].煤矿机械,2016,37(7):58-60.[8]　皮秀,王善铭.弱磁调速的永磁同步电机参数的分析设计[J].中国科技论文在线,2010,5(8):585-591.[9]　孙慧芳,高琳,李计亮,等.弱磁调速用永磁同步电机设计分析[J].微电机,2010,43(12):16-20.[10]　高锋阳,齐晓东,李晓峰,等.部分分段Halbach永磁同步电机优化设计[J/OL].电工技术学报:1-14[2021-02-04].ht⁃tp:///10.19595/ki.1000-6753.tces.191554..[11]　李晓峰,高锋阳,齐晓东,等.对称V型异步起动永磁同步电机齿槽转矩优化[J/OL].电力系统及其自动化学报:1-9[2021-02-04]./10.19635/ki.csu-epsa.000497.[12]　刘晓宇,袁彬,戴太阳,等.基于自适应网格及响应面模型的永磁电机多目标优化[J].微特电机,2020,48(7):24-27,30.作者简介:程献会(1995 ),女,硕士研究生,研究方向为电机与电器㊂。

永磁调速器优点有哪些永磁调速的优缺点介绍永磁调速器优点有哪些呢?永磁调速器缺点又有哪些呢?下面我们沃弗永磁调速器厂家就来和大家介绍分享一下这方面的知识吧。

永磁调速器的基本结构主要由两部分组成：一部分是安装在负载侧的磁转子;另一部分是安装在动力侧的铜转子，铜转子与磁转子没有任何机械接触，工作原理：铜转子和磁转子可以自由独立旋转，当动力侧的铜转子旋转时，铜转子和磁转子产生相对运动，铜转子在磁场中切割磁力线从而产生涡电流，涡电流产生感应磁场与永磁体相互作用，产生扭矩，从而带动负载旋转工作。

永磁调速就是通过调节磁转子与铜转子之间气隙的大小，就可以控制传递扭矩的大小，而获得可调节、可重复的负载转速，实现负载转速的调节，达到减速节能的效果。

1、优点(1)无需外接电源即可工作，筒形调速器调速范围：0-98%，传动效率：98.5%;可在高温、低温、潮湿;肮脏、易燃易爆、电压不稳及雷电等各种恶劣环境下工作;(2)实现电动机和负载间无机械链接的传动方式，大幅减轻系统振动;(3)完全软启动，堵转自动保护;(4)容忍较大的安装对中误差，大大简化了安装调试过程。

3、永磁调速与变频调速相比(1)稳定性和可靠性比变频器高，在大功率情况下尤其突出。

在负载要求高速运转时，功率≥50KW代替变频器优势明显。

(2)在恶劣的工作环境中的适应力和免维护性，是变频器不具备的。

(3) 在电压降低时，变频器可能无法工作，但永磁调速器不受影响。

低转速时，变频器降低电机的转速，同时降低散热风扇的效率，可能造成电机过热，永磁调速器则不会出现此问题。

(4)与变频器相比，能消除电机与负载之间的振动传递。

(5)与变频器相比，维护和保养费用低。

4、适用永磁调速改造的设备：(1)对于制程的需要控制流量，节省电力及管损;(2)对于起停频繁的设备降低损坏机率并减少损耗;(3)震动大的设备减少因设备连接产生的共振，并降低振动;(4)对于周期性的运转设备降低损坏机率并减少损耗;(5)有热膨胀影响的设备无需考虑因热膨胀导致对心不良或其它影响;(6)有冲击负荷的设备对冲击负荷的设备仍能正常地运转;(7)高起动惯性/ 力矩的设备：永磁调速器提供马达空载启动，因此对于高启动惯性之设备有良好的起动性能。

永磁调速与变频调速的优缺点1.永磁调速：永磁调速是通过改变永磁体的磁通量来调节电机的转速。

它的主要优点如下：-高效率：永磁调速的损耗较低，能够提高转速调节的效率。

-高功率因数：永磁调速的功率因数较高，能够提高能量的利用效率。

-响应速度快：由于永磁体的磁通量可以快速调节，所以永磁调速具有较快的响应速度。

-结构简单：相对于变频调速，在永磁调速中不需要使用复杂的电力电子设备，因此具有较简单的结构和较低的成本。

然而，永磁调速也存在一些缺点：-调速范围有限：永磁体的磁通量固定，因此永磁调速的调速范围有限。

-对电源的要求高：永磁调速需要使用直流电源来提供恒定的磁通量，对电压、电流稳定性要求较高。

2.变频调速：变频调速是通过改变电机供电频率来调节电机的转速。

它的主要优点如下：-调速范围广：变频调速可以通过调节供电频率来改变电机的转速，调速范围广。

-灵活性高：变频调速可以根据需要实现多种工作状态，适应不同的负载要求。

-可以实现多种控制策略：变频调速可以实现多种控制策略，如闭环控制、矢量控制等，提高稳定性和响应速度。

-节能：通过变频调速可以减少电机的运行损耗，实现节能效果。

然而，变频调速也存在一些缺点：-复杂度高：变频调速需要使用电力电子器件来实现频率的调节，因此其结构较为复杂。

-造价高：变频调速的成本较高，特别是在高功率应用领域。

总结来说，永磁调速适用于对调速范围较小、高效率和响应速度要求较高的场合，而变频调速适用于调速范围较大、灵活性和节能要求较高的场合。

因此，在实际应用中，需要根据具体的需求和经济情况选择合适的调速方式。

变频调速永磁同步电动机的设计随着科技的不断发展，变频调速技术日益成为工业领域中重要的节能技术之一。

变频调速技术通过改变电源频率，实现对电动机的速度控制。

在众多类型的电动机中，永磁同步电动机因其高效、节能、高精度控制等优点，逐渐得到广泛应用。

本文将探讨变频调速永磁同步电动机的设计方法。

变频调速技术主要通过改变电源频率来改变电动机的转速。

根据异步电动机的转速公式 n=f(1-s)/p，其中n为转速，f为电源频率，s为转差率，p为极对数，可知当f改变时，n也会相应改变。

变频调速技术具有调速范围广、精度高、节能等优点，被广泛应用于各种工业领域。

永磁同步电动机是一种利用永磁体产生磁场的高效电动机。

其特点如下：效率高：永磁同步电动机的磁场由永磁体产生，可降低铁损和额定负载下的铜损，从而提高效率。

节能：由于其高效率，永磁同步电动机在长期运行中可节省大量能源。

调速性能好：永磁同步电动机的转速与电源频率成正比，因此可通过变频调速技术实现对电动机的速度精确控制。

维护成本低：永磁同步电动机结构简单，故障率低，维护成本相对较低。

变频调速永磁同步电动机的设计原则是在满足额定负载要求的前提下，尽可能提高电动机效率，同时确保调速性能优越。

为此，设计时需考虑以下几个方面：(1)优化电磁设计：通过合理选择永磁体的尺寸和位置，以及优化定子绕组的设计，降低铁损和铜损。

(2)转子结构设计：保证转子的强度和稳定性，同时考虑散热问题，防止因转子故障导致电动机损坏。

(3)控制系统设计：选择合适的控制算法和硬件设施，实现对电动机速度的精确控制。

(1)明确设计需求：根据应用场景和负载要求，确定电动机的功率、转速、电压、电流等参数。

(2)选择合适的永磁材料：根据需求和市场供应情况，选择合适的永磁材料，如钕铁硼等。

(3)设计定子结构：根据电磁负荷要求，设计定子的槽数、绕组形式等结构参数。

(4)优化转子设计：根据强度和稳定性要求，设计转子的结构形式，选择合适的材料和加工工艺。

永磁调速原理永磁调速技术是一种通过控制永磁同步电机的电磁参数来实现调速的技术。

在永磁调速系统中，永磁同步电机作为驱动元件，通过控制器对电机的电流、电压等参数进行调节，从而实现对电机转速的精确控制。

永磁调速技术具有调速范围广、响应速度快、效率高等优点，因此在工业生产中得到了广泛的应用。

永磁调速系统的基本原理是利用永磁同步电机的永磁体和定子绕组之间的磁场相互作用，通过改变定子绕组的电流、电压等参数，来调节电机的转速。

永磁同步电机的永磁体产生的磁场是恒定的，而定子绕组通过控制器的调节可以实现不同的磁场分布，从而实现对电机转速的调节。

在永磁调速系统中，控制器通过对电机的电流、电压进行精确控制，实现了对电机转速的精确调节。

永磁调速系统的工作原理是基于电磁学原理和控制理论的结合。

通过对电机的电磁参数进行精确控制，可以实现对电机转速的精确调节。

在永磁调速系统中，控制器起着至关重要的作用，它通过对电机的电流、电压进行精确控制，实现了对电机转速的精确调节。

此外，永磁调速系统还可以通过对电机的磁场分布进行调节，来实现对电机转速的调节。

永磁调速技术在工业生产中有着广泛的应用。

它不仅可以实现对电机转速的精确控制，还可以提高电机的效率和响应速度。

在风力发电、电动汽车、工业生产等领域，永磁调速技术都得到了广泛的应用。

随着科技的不断进步，永磁调速技术将会得到进一步的发展和完善，为工业生产带来更多的便利和效益。

总结起来，永磁调速技术是一种通过控制永磁同步电机的电磁参数来实现对电机转速的精确控制的技术。

它具有调速范围广、响应速度快、效率高等优点，在工业生产中得到了广泛的应用。

随着科技的不断进步，永磁调速技术将会得到更多的发展和完善，为工业生产带来更多的便利和效益。

2023-11-08•永磁同步机概述•变频调速系统概述•永磁同步机变频调速系统的工作原理•永磁同步机变频调速系统的性能分析•永磁同步机变频调速系统的优化设计目•永磁同步机变频调速系统的实验验证录01永磁同步机概述定义：永磁同步机是一种基于永磁体励磁的同步电机，具有高效、节能、低噪声、高可靠性等特点。

特点高效节能：采用永磁体励磁，减少了励磁电流的消耗，提高了电机的效率。

低噪声：由于没有励磁电流的振动和噪声，所以运行时低噪声。

高可靠性：永磁同步机没有易磨损的机械部件，因此具有较长的使用寿命和较高的可靠性。

调速范围宽：永磁同步机可以通过控制励磁电流来调节电机的转速，从而实现宽范围的调速。

永磁同步机的定义与特点转子上安装有永磁体，形成磁场。

转子结构定子上有三相绕组，通过三相电流产生旋转磁场。

定子结构气隙是转子和定子之间的间隙，通过调整气隙的大小可以调节电机的气隙磁场。

气隙结构永磁同步机广泛应用于各种工业领域，如数控机床、塑料机、压缩机、纺织机等。

工业领域在新能源领域，永磁同步机被广泛应用于风力发电、太阳能发电等系统中，作为发电机或电动机使用。

新能源领域随着电动汽车的普及，永磁同步机在电动汽车的动力系统中得到了广泛应用。

电动汽车领域02变频调速系统概述变频调速系统的定义变频调速系统是指通过改变电源频率的方式，实现对电动机的调速控制。

变频调速系统的原理通过改变电源频率，可以改变电动机的转速，从而实现调速控制。

变频调速系统主要由变频器、电动机、控制器等组成。

变频调速系统的定义与原理根据变换方式的不同，变频调速系统可分为交-直-交变频器和交-交变频器两种。

其中，交-直-交变频器又可分为电压型和电流型两种。

变频调速系统的分类变频调速系统具有调速范围广、精度高、节能效果好、控制灵活等特点。

变频调速系统的特点变频调速系统的分类与特点变频调速系统的应用范围电力、冶金、化工、造纸、建材等行业的风机、水泵、压缩机等设备的调速控制。

永磁同步电机的调速原理最近在研究永磁同步电机的调速原理，发现了一些有趣的事儿，今天就跟大家来聊聊。

不知道你们有没有注意过电动自行车呢？你一拧把手，车就跑起来，而且速度还能根据你的需求改变。

这背后其实就有点像永磁同步电机调速原理的实际应用呢。

那永磁同步电机调速到底是怎么一回事儿呢？永磁同步电机啊，它里面有一个永磁体产生恒定的磁场，还有一个由三相交流电产生的旋转磁场。

这两个磁场相互作用，电机就开始转动了。

这就好比是两个小伙伴，一个是固定不动，力量却很稳定的大力士（永磁体磁场），另一个是按照一定节奏舞动变化的小机灵鬼（三相交流电产生的旋转磁场），他们俩相互作用就推动了电机这个“大玩具”转动。

说到这里，你可能会问，那这个速度是怎么调整的呢？这就要说到改变频率的事儿了。

频率啊，就像是小机灵鬼（三相交流电产生的旋转磁场）跳舞的节奏。

如果我们加快这个跳舞的节奏，两个磁场相互作用起来就更快，电机也就转得更快，速度就提上去了；反之，要是把节奏放慢，电机的转速也就降低了。

从理论上来说呢，这个跟电机的同步转速公式有关系，同步转速n = 60f/p (其中f就是频率，p是电机的极对数)。

这就像一个规定好的数学魔法公式一样。

我老实说，我一开始也不明白为什么简单地改变频率就能调速。

这就好比是更改音乐播放的速度，怎么就能让机器的转速跟着改变呢？后来我仔细研究发现这个频率的变化影响了磁场的磁极旋转速度，一改变，在永磁体磁场这个不变的大前提下，相互作用的结果就变了。

在实际应用里，咱们前面说的电动自行车就是一个例子。

还有像电动汽车、电梯的驱动系统都会用到永磁同步电机调速原理。

但是这里面也有一些注意事项哦。

比如说如果调速不当，可能会引起电机过热，甚至失去同步转动的稳定性。

延伸思考一下，随着科技的发展，我们能不能找到更高效、更精确的调速方法呢？永磁同步电机调速原理有没有可能跟其他技术结合起来，让设备的性能得到更大的提升呢？希望大家能一起讨论讨论。

55kw永磁同步电机100hz耗电我曾经有幸亲眼目睹一台出色的55kw永磁同步电机，它以其高效能和稳定性而闻名。

这台电机在100hz的频率下运转，为各种工业应用提供动力。

在这篇文章中，我将详细介绍它的耗电情况，带您一起深入了解这个令人着迷的设备。

让我们来了解一下永磁同步电机的特点。

与传统的感应电机相比，永磁同步电机具有更高的效率和更低的能耗。

这得益于其内部的永磁体，它产生强大的磁场，与电流产生的磁场相互作用，从而产生转矩。

这种机制使得永磁同步电机在转换电能为机械能时能够更加高效地工作。

在100hz的频率下，这台55kw永磁同步电机的耗电情况是令人印象深刻的。

它以高效能而闻名，能够在较低的功率损耗下提供强大的动力。

这意味着它能够在长时间运转的情况下，保持较低的能耗，从而为工业生产提供了可靠的动力支持。

当然，这款电机的耗电情况受到多种因素的影响。

例如，负载的大小和性质、运转时间的长短、环境温度等都会对其耗电量产生影响。

因此，在实际应用中，我们需要根据具体情况进行合理调节和优化，以最大程度地降低能耗。

总的来说，55kw永磁同步电机在100hz的频率下具有出色的耗电表现。

它以其高效能、稳定性和可靠性而备受推崇。

这款电机不仅为工业生产提供了强大的动力支持，还为环境保护做出了贡献。

通过减少能耗，我们可以更加节约资源，降低对环境的影响。

希望通过这篇文章，您对55kw永磁同步电机在100hz频率下的耗电情况有了更加清晰的了解。

无论是在工业生产还是在环境保护方面，这款电机都扮演着重要的角色。

相信随着科技的不断进步，我们将能够设计出更加高效能的电机，为人类创造更美好的未来。
