汽轮机实际操作部分改错题

《汽轮机原理》试题 III开课学院：机械工程学院类别：统招考试性质：考试课程号：1423063002适用学期：10-11(1) 共（ 1 ）页一、概念题（共30分，每题3分）1、反动级2、轮周效率3、级的内效率4、汽耗率5、节流调节6、凝汽器的最佳真空7、调节系统的静态特性8、变工况9、级组的临界压比10、滑压调节二、判断并改错（共15分，每题3分，判断正确得1分，改正正确得2分）1、采用扭叶片是为了减小叶高损失。

（）2、轮周效率是衡量级内能量转换完善程度的最终经济指标。

（）3、汽耗率可以用来比较初参数不同的汽轮机的经济性。

（）4、各级反动度的变化与设计反动度大小有关，变工况时设计反动度越大，该级反动度的变化越小。

（）5、汽轮机进汽温度及排气压力不变，提高进汽压力后，汽轮机末级湿度不变。

（）三、简答题（共15分）1、调节系统的任务是什么？（4分）2、弗留格尔公式的应用条件？（3分）3、画出带有进汽阻力、排气阻力损失的四级汽轮机的简化热力过程线并标出各级理想焓降、有效焓降。

（8分）四、计算题（共40分）1、已知某级组进汽压力p0=3.0MPa，温度t0=400°C，级组排汽压力p z=0.12MPa，通过级组的流量G=36t/h，试求：当级组初温和背压不变而流量减半时级组的初压。

2、某机组级前蒸汽压力p0=2.0MPa，温度为t0=350°C，焓值h0=3132kJ/kg。

初速c0=70m/s，级后蒸汽压力p2=1.5MPa，焓值h2t=3056kJ/kg，喷嘴出汽角α1=18°，反动度Ωm=20%，动叶进出口汽角β2=β1-6°，级的平均直径d m=1080mm，转速n=3000r/min，喷嘴速度系数Φ=0.95，动叶速度系数ψ=0.94，试求：（1）动叶出口相对速度w2和绝对速度c2；（2）喷嘴、动叶中的能量损失、余速动能；（3）绘出动叶进出口速度三角形。

锅炉可以点火。
（ ×）
以上
3、机组不允许在主汽阀一侧开启，另一侧关闭的情况下运行。
（ ×）
长期运行
4、所有油动机从全开到全关的快关时间常数≤0.15s。.
（
×）
＜
5、汽轮机转速超过3360rpm，破坏真空紧急停机。
（×）
超速保护和危急保安器不动作；
6、DCS系统全部操作员站出现故障，破坏真空紧急停机。 （×）
0.049MPa时报警，交流润滑油泵联启；当润滑油压降至0.0392MPa
时，汽轮机跳闸，直流润滑油泵联启,当润滑油压降至0.0294MPa 时，
盘车自动停止。当润滑油箱油位下降至－400mm
，应紧急停机。
（30）
10、停机过程中，当转速下降至1200rpm 时，联启顶轴油泵，当转速下
降至≤1.5rpm时,应投入盘车装置运行。
70、停机过程中，主再热气温每下降30℃应稳定10min，当调节级后汽
温低于高压调节级法数控制指标，主、再热蒸汽温度下降速
度：<1℃/min，主、再热蒸汽降压速度 ：<0.1MPa/min；负荷下降
速度：3MW/min；汽缸金属温度下降速度：≤1℃/min。
11、正常运行中,抗燃油压低于11.2±0.2MPa 时，抗燃油压低报警，
并联动备用泵。当系统油压低于7.8±0.2MPa 时，机组禁止启动或在 运行中遮断停机。 12、正常运行时：密封油压高于机内氢压0.056±0.02MPa ;密封瓦进 油温度25～50℃ ；密封瓦回油温度≤70℃ ;当母管压力下降至0.54 MPa :时,联动备用交流密封油泵。 13、发电机氢气置换采用CO2置换法 ,置换期间保持发电机内有0.01～ 0.02MPa 的压力。（40） 14、发电机定子冷却水进水温度设计值为45±3℃，进水压力0.1～ 0.2MPa。在额定工况下，出水温度为≤80℃，进水温度要高于氢温2～ 5℃ ; 额定流量为45m3/h，在定子线圈进水流量低至37～35m3/h时，30秒 定冷却水仍不能恢复时,断水保护动作 。 15、疏水扩容器减温水, 温度高于70℃，联锁开启；温度低于50℃，联 锁关闭； 16、除氧器水位补至水箱中心线下500～600mm时,才能启动除氧器,水位 低于水箱中心线下600mm,时,不得启动除氧器。 17、工作油冷油器出口油温到40℃ ，投入工作油冷却器，调整工作 油出口油温在35～70℃之间。 18、低压缸排汽温度大于80℃，低压缸喷水阀开启；小于65℃，低压缸 喷水阀关闭。 19、凝结水泵出口母管压力低至2.2MPa，低水压报警，备用泵联动。 20、设定目标转速3000rpm，升速率100rpm/min ，升速至3000rpm，在 此转速下，空负荷暖机30min 。 21、凝汽器水位低至425mm 发出凝汽器水位低Ⅰ值报警，低至200mm 发出凝汽器水位低Ⅱ值报警并联跳凝结水泵 。

一、选择题（共 40 题，每题 1.0 分）：【1】蒸汽在喷嘴中膨胀，叙述错误的是（）。

A．压力逐渐升高B．速度增加C．比体积增加D．焓值降低【2】确定电流通过导体时所产生的热量与电流的平方、导体的电阻及通过的时间成正比的定律是（）。

A．欧姆定律B．基尔霍夫定律C．焦尔愣次定律D．亨利定律【3】松汽缸螺栓的顺序为（）。

A．从前往后B．从后往前C．从两端向中间D．从中间对称向两端【4】锉削平面的基本方法有（）。

A．推锉、顺向锉B．交叉锉、推锉C．顺向锉、交叉锉、推挫D．抽锉、推锉、顺向锉【5】在火电厂中，以重度差驱使锅炉水循环的锅炉称为（）炉。

A．自然循环B．强制循环C．直流D．以上答案都不对【6】测量瓢偏时两只百分表在圆盘上应相隔（）。

A．90°B．180°C．270°D．任意角度【7】汽轮机滑销系统一般可以不解体检修，但每间隔（）大修、必须解体检修。

A．—次B．二次C．三次D．四次【8】游标卡尺精度为0.02mm,其游尺有（）格刻线。

A．10B．20C．40D．50【9】使用角向砂轮机时，砂轮机应倾斜（）。

A．10°~20°B．15°~30°C．30°~40°D．25°~45°【10】安装垫铁时，每叠垫铁一般不超过3块，特殊情况下允许达（）块，其中只允许有一对斜垫铁。

A．4B．5【11】喷砂法清理隔板时，压缩空气的压力一般应为（）MPa。

A．0.2~0.3B．0.3~0.4C．0.4~0.6D．0.6~0.8【12】汽轮机的启动时间短，则（）。

A．能量损失大B．能量损失小C．热应力小D．离心应力小【13】汽轮机在启动及加负荷过程中，转子温升比汽缸（），胀差为（）;在停机或减负荷过程中，转子收缩比汽缸（）,胀差为（）。

A．快、负、慢、正B．快、正、慢、负C．快、正、快、负D．快、负、快、正【14】结422焊条适宜于焊接（）。

汽轮机运行值班员高级技师实际操作技能考试题
单位：动能分公司
一、总体说明
二、项目说明
（一）项目1
1、项目名称：判断紧急事故停机的条件掌握具体操作方法
2、考核要求：在事故情况下汽轮机运行值班员对故障判断的准确性和处理事故能力
3、图纸：无
4、自备工量具清单：无
5、安全操作要求：
参加考核人员必须完整穿戴劳保用品。

6、评分标准
（二）项目2
1、项目名称：汽轮机运行中备用冷油器投入操作
2、考核要求：考核值班员对备用设备投入系统操作的准确性
3、图纸：无
4、自备工量具清单：无
5、安全操作要求：
参加考核人员必须完整穿戴劳保用品
现场就地操作演示，不得触动运行设备
现场就地实际操作，必须遵守下列原则：
1.必须请示相关领导同意，并在认真监护下进行
2. 万一遇到生产事故，立即中止考核，退出现场
3.若操作引起异常情况，则立即中止操作，恢复原状
1、项目名称：汽轮机真空系统严密性试验
2、考核要求：考核值班员对真空严密性试验的操作和试验过程中特殊情况的处理
3、图纸：无
4、自备工量具清单：无
5、安全操作要求：
参加考核人员必须完整穿戴劳保用品
现场就地操作演示，不得触动运行设备
现场就地实际操作，必须遵守下列原则：
1.必须请示相关领导同意，并在认真监护下进行
2. 万一遇到生产事故，立即中止考核，退出现场
3.若操作引起异常情况，则立即中止操作，恢复原状
三、评分记录表。

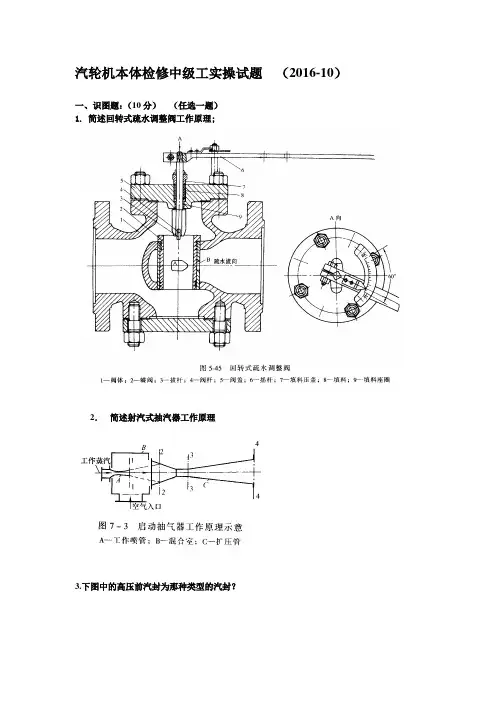

汽轮机本体检修中级工实操试题（2016-10）一、识图题：（10分）（任选一题）1. 简述回转式疏水调整阀工作原理;2．简述射汽式抽汽器工作原理3.下图中的高压前汽封为那种类型的汽封？4.下图汽轮机转子支持轴承轴瓦的形式，若转子的直径D，则该轴瓦的顶部间隙及两侧间隙值应取值多少？5．下图中1是什么？测量的是什么值？汽轮机转子轴颈转子AB汽轮机转子轴颈2——轴承3——轴承座6.说出下图转子的型式二、工器具的使用：(10分) （任选一题）1、使用游标卡尺前，应如何检查它的准确性？2、使用台钻时应注意哪些事项？3、如何读取水平仪的数值？4、游标卡尺的读数方法怎样？5、试说出游标卡尺主要由哪几部份组成? 它可测量零件哪些尺寸? 根据下面刻线原理判断游标卡尺的精确度6、简述0~25mm千分尺测量工件的简单过程？7、叙述外径百分尺的读数原理？8、叙述内径百分表使用方法三、操作题：（30分）（任选一题）1．测量汽轮机转子扬度2．测量轴瓦间隙、紧力和组装3．.汽封径向间隙调整4．径向支持轴承检查、测量5．汽轮机转子找中心6．调整带垫铁轴瓦的位置7、联轴器的检修8汽轮机通流间隙测量调整9、测量轴弯曲10油挡漏油的处理4.故障判断及处理题: （30分）（注：（1）30分题任选一题；（2）10分题任选一题，20分题任选一题）1．应当按什么原则, 确定松紧汽缸结合面螺栓的顺序? （10分）2.转子弯曲的处理方法有哪几种？（10分）3.常见滚动轴承损坏的现象有哪些？（10分）4.汽缸滑销系统的滑销损坏原因有哪些?（20分）5.镶嵌铜齿的轴瓦挡油环间隙过小或过大时，应怎样处理？（20分）6. 水泵轴承发热的原因有哪些？（20分）7.造成汽缸螺栓螺纹咬死的原因有那些方面？（30分）8. 透平油油质劣化的原因有哪些？（30分）9．调节汽门检修中应检查哪些项目？（30分）10. 水泵振动的原因有哪些？（30分）5、检修工艺流程题：（20分）（任选一题）（1）.DN100PN25截止阀检修（2）扣缸的检修工艺(3)汽轮机滑销系统检修（4）汽缸清理检修(5)隔板的检修(6) 摆动齿轮盘车解体检查。

汽轮机专业试题（附答案）一、选择题（每题5分，共25分）1. 汽轮机的热效率是指（）。

A. 有效利用的能量与燃料完全燃烧放出的能量之比B. 有效利用的能量与汽轮机进口蒸汽能量之比C. 有效利用的能量与汽轮机排汽能量之比D. 汽轮机排汽压力与进口蒸汽压力之比答案：B2. 下列哪种因素对汽轮机的热效率影响最大？（）A. 蒸汽的压力和温度B. 汽轮机的转速C. 蒸汽的质量流量D. 汽轮机的通流部分阻力答案：A3. 下列哪种方式可以提高汽轮机的热效率？（）A. 提高蒸汽的压力和温度B. 增加汽轮机的级数C. 提高汽轮机的转速D. 减少汽轮机的通流部分阻力答案：A4. 下列哪种设备不属于汽轮机的辅助设备？（）A. 凝汽器B. 除尘器C. 加热器D. 泵答案：B5. 下列哪种损失不属于汽轮机的主要损失？（）A. 摩擦损失B. 湿汽损失C. 余汽损失D. 流动损失答案：A二、填空题（每题5分，共25分）1. 汽轮机是利用_________的热能转换为机械能的装置。

答案：蒸汽2. 汽轮机的热效率是指有效利用的能量与_________的能量之比。

答案：汽轮机进口蒸汽3. 汽轮机的主要损失包括_________、_________、_________和_________。

答案：湿汽损失、余汽损失、流动损失、摩擦损失4. 提高汽轮机的热效率的主要方法有提高_________、提高_________和减少_________。

答案：蒸汽的压力和温度、汽轮机的级数、汽轮机的通流部分阻力5. 汽轮机的辅助设备主要包括_________、_________、_________和_________。

答案：凝汽器、加热器、泵、除尘器三、简答题（每题10分，共30分）1. 请简述汽轮机的工作原理。

答案：汽轮机是利用蒸汽的热能转换为机械能的装置。

蒸汽在汽轮机的静子和动子之间流动，由于静子和动子之间的相互作用，蒸汽的压力和温度降低，速度增加，从而使汽轮机的转子旋转，实现能量转换。

2.汽轮机转子叶片的检查可以不用超声波探伤检查。（）
3.汽轮机维修过程中，所有的零件拆卸后都应进行清洗、检查和标记。（）
4.汽轮机高压缸内壁磨损只能通过更换新件来解决。（）
5.汽轮机转子进行补焊后，无需进行动静平衡试验。（）
6.在汽轮机维修过程中，使用火焰烧烤是清除污垢的合适方法。（）
7.汽轮机维修后，立即投入使用前应进行全面的试运行检查。（）
A.转子
B.高压缸
C.汽封
D.接地线
17.在以下哪些情况下，需要进行汽轮机轴弯曲校正？（）
A.轴承磨损
B.轴颈磨损
C.轴弯曲
D.轴承温度过高
18.以下哪些行为在汽轮机维修过程中是正确的？（）
A.在设备运行时进行调整
B.佩戴防护眼镜
C.使用非绝缘工具
D.保持现场清洁
19.以下哪些部件在汽轮机维修过程中不需要进行外观检查？（）
A.磨削
B.喷涂
C.补焊
D.更换
5.汽轮机维修过程中，以下哪种情况需要进行动静平衡试验？（）
A.转子更换新叶片
B.转子去除部分材料
C.转子进行补焊
D.转子清洗
6.汽轮机维修过程中，以下哪个步骤不是拆卸程序？（）
A.断开电源
B.放尽油、水、气
C.拆卸附件
D.立即启动
7.汽轮机低压缸内壁的腐蚀，以下哪种处理方法不合适？（）
19. CD
20. AD
三、填空题
1.超声波探伤仪
2.喷涂
3.惯性力
4.断开电源
5.喷涂
6.佩戴适当的防护装备
7.磨削、喷涂
8.设备完整性检查
9.振动仪
10.记录和报告
四、判断题

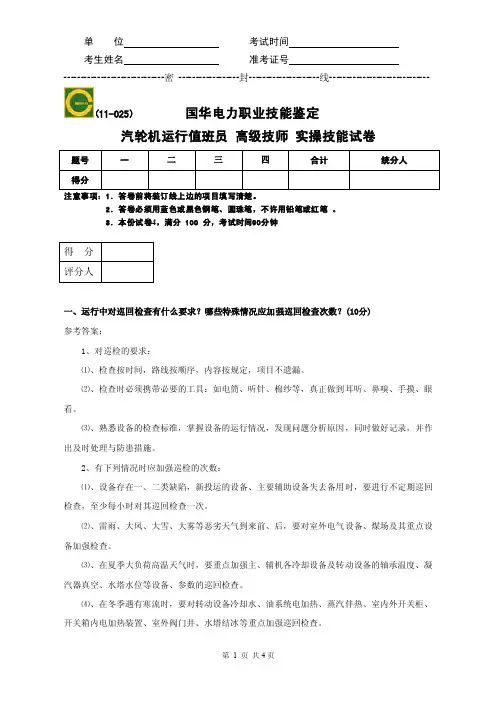

┅┅┅┅┅┅┅┅┅┅密┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅(11-025)国华电力职业技能鉴定汽轮机运行值班员高级技师实操技能试卷注意事项：1．答卷前将装订线上边的项目填写清楚。

2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷4，满分 100 分，考试时间90分钟一、运行中对巡回检查有什么要求？哪些特殊情况应加强巡回检查次数？(10分)参考答案：1、对巡检的要求：⑴、检查按时间，路线按顺序，内容按规定，项目不遗漏。

⑵、检查时必须携带必要的工具：如电筒、听针、棉纱等，真正做到耳听、鼻嗅、手摸、眼看。

⑶、熟悉设备的检查标准，掌握设备的运行情况，发现问题分析原因，同时做好记录，并作出及时处理与防患措施。

2、有下列情况时应加强巡检的次数：⑴、设备存在一、二类缺陷，新投运的设备、主要辅助设备失去备用时，要进行不定期巡回检查，至少每小时对其巡回检查一次。

⑵、雷雨、大风、大雪、大雾等恶劣天气到来前、后，要对室外电气设备、煤场及其重点设备加强检查。

⑶、在夏季大负荷高温天气时，要重点加强主、辅机各冷却设备及转动设备的轴承温度、凝汽器真空、水塔水位等设备、参数的巡回检查。

⑷、在冬季遇有寒流时，要对转动设备冷却水、油系统电加热、蒸汽伴热、室内外开关柜、开关箱内电加热装置、室外阀门井、水塔结冰等重点加强巡回检查。

┅┅┅┅┅┅┅┅┅┅密┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅⑸、新投产设备、大修或改进后的设备第一次投运时。

⑹、在设备启停过程中，特别是在设备启动过程中，必须进行就地检查监视，待设备运行稳定后方可离开。

二、汽轮机起停和工况变化时哪些部位热应力最大?防止叶轮开裂和主轴断裂应采取哪些措施? (30分)参考答案：1、最大热应力发生的部位通常是：高压缸的调节级处，再热机组中压缸的进汽区，高压转子在调节级前后的汽封处、中压转子的前汽封处等。

2、防止叶轮开裂和主轴断裂应采取的措施：⑴、首先应由制造厂对材料质量提出严格要求，加强质量检验工作。

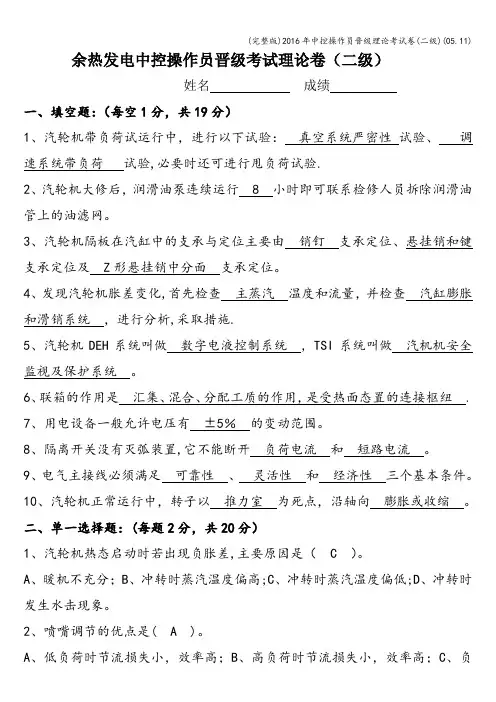

余热发电中控操作员晋级考试理论卷（二级）姓名成绩一、填空题：（每空1分，共19分）1、汽轮机带负荷试运行中，进行以下试验：真空系统严密性试验、调速系统带负荷试验,必要时还可进行甩负荷试验.2、汽轮机大修后，润滑油泵连续运行 8 小时即可联系检修人员拆除润滑油管上的油滤网。

3、汽轮机隔板在汽缸中的支承与定位主要由销钉支承定位、悬挂销和键支承定位及 Z形悬挂销中分面支承定位。

4、发现汽轮机胀差变化,首先检查主蒸汽温度和流量，并检查汽缸膨胀和滑销系统，进行分析,采取措施.5、汽轮机DEH系统叫做数字电液控制系统，TSI系统叫做汽机机安全监视及保护系统。

6、联箱的作用是汇集、混合、分配工质的作用，是受热面态置的连接枢纽 .7、用电设备一般允许电压有±5％的变动范围。

8、隔离开关没有灭弧装置,它不能断开负荷电流和短路电流。

9、电气主接线必须满足可靠性、灵活性和经济性三个基本条件。

10、汽轮机正常运行中，转子以推力室为死点，沿轴向膨胀或收缩。

二、单一选择题：(每题2分，共20分）1、汽轮机热态启动时若出现负胀差,主要原因是（ C ）。

A、暖机不充分；B、冲转时蒸汽温度偏高;C、冲转时蒸汽温度偏低;D、冲转时发生水击现象。

2、喷嘴调节的优点是( A )。

A、低负荷时节流损失小，效率高；B、高负荷时节流损失小，效率高；C、负荷变化时,高压部分蒸汽温度变化小,热应力小；D、对负荷变动的适应性好。

3、单吸或双吸离心泵的区分方式( B ）.A、叶轮的个数为偶数或奇数；B、按叶轮的进水方式；C、按泵壳结合面形式分；D、按叶轮的出水方式。

4、凝汽器真空降低，排汽温度与凝汽器端差的变化趋势( C )。

A、排汽温度升高，端差降低；B、排汽温度降低,端差降低;C、排汽温度升高，端差升高；D、排汽温度降低,端差升高。

5、汽轮机转子的疲劳寿命通常由（ D )来表示。

A、汽轮机运转时间；B、汽轮机大修次数;C、汽轮机试运转至发现第一条工程裂纹运转时间；D、应力循环次数或应变循环次数.6、汽包连续排污率一般规定为蒸发量的（ A ）.A、1%；B、2%；C、3%；D、4%。

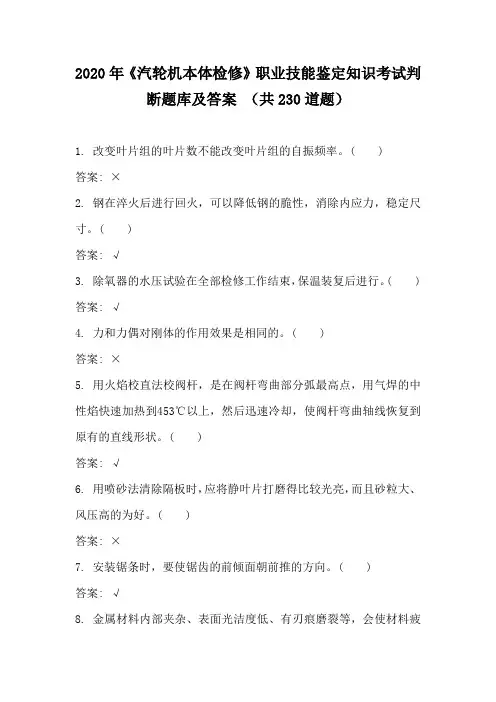

2020年《汽轮机本体检修》职业技能鉴定知识考试判断题库及答案（共230道题）1. 改变叶片组的叶片数不能改变叶片组的自振频率。

( )答案: ×2. 钢在淬火后进行回火，可以降低钢的脆性，消除内应力，稳定尺寸。

( )答案: √3. 除氧器的水压试验在全部检修工作结束，保温装复后进行。

( ) 答案: √4. 力和力偶对刚体的作用效果是相同的。

( )答案: ×5. 用火焰校直法校阀杆，是在阀杆弯曲部分弧最高点，用气焊的中性焰快速加热到453℃以上，然后迅速冷却，使阀杆弯曲轴线恢复到原有的直线形状。

( )答案: √6. 用喷砂法清除隔板时，应将静叶片打磨得比较光亮，而且砂粒大、风压高的为好。

( )答案: ×7. 安装锯条时，要使锯齿的前倾面朝前推的方向。

( )答案: √8. 金属材料内部夹杂、表面光洁度低、有刃痕磨裂等，会使材料疲劳强度降低。

( )答案: √9. 安监人员只负责发电生产的安全管理。

( )答案: ×10. 频谱图是以频率为横坐标，以振幅为纵坐标，将数值绘制出的图形。

( )答案: √11. 当叶轮、轴套等零件在轴上紧力不足引起振动时，其振动值随着负荷的增加而减少。

( )答案: ×12. 加热拆卸叶轮后，必须用保温被包好，使其均匀冷却防止变形。

( )答案: √13. 用补焊法处理汽轮机轴瓦的局部缺陷时，应在一个局部堆焊到底。

( )答案: ×14.15. 油达到闪点温度时只能闪燃一下，不能连续燃烧。

( )答案: √16. 采用回热循环可以减少不可避免的冷源损失，以提高循环效率。

( )答案: √17. 推力盘端面不平度的测量方法是：用平尺靠在推力盘端面上，用0．02mm塞尺检查端面与平尺之间的间隙。

( )答案: √18. 凝汽器管束的结垢一般发生在汽侧。

( )答案: ×19. 汽轮发电机密封瓦在大修拆卸前，应该用氢气进行打压试验，以便检修时处理泄漏部分。

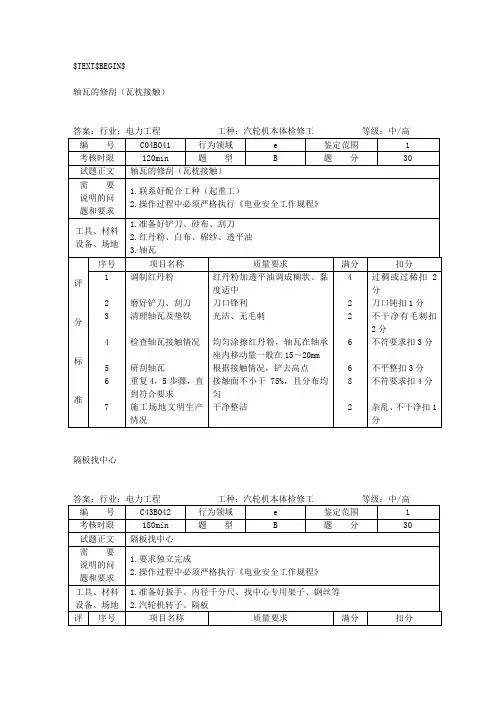

$TEXT$BEGIN$轴瓦的修刮（瓦枕接触）答案：行业：电力工程工种：汽轮机本体检修工等级：中/高隔板找中心答案：行业：电力工程工种：汽轮机本体检修工等级：中/高汽缸隔板的检查整修分标准12345678做好记号，拆出隔板汽封块清理、打磨隔板检查隔板汽道、挂耳隔板接合面销子槽、底销等测量隔板挠度值，并做记录上、下隔板对合测量上、下隔板结合面间隙隔板出汽边弯曲、毛刺、缺损等缺陷的处理检查测量挂耳膨胀间隙施工场地文明生产情况隔板不许直接与地面接触，应用胶皮或木板垫好出汽边无裂纹、缺损、毛刺、卷边、砂眼，底销无磨损，隔板有无与转子摩擦痕迹可仿照汽道形状做垫块，用手锤敲打，也可直接敲打，也可用烤把烤但温度不得超过100℃上、下隔板与挂耳膨胀间隙a≥0.10～0.12 b≥0.20～0.3032544554未做记号扣1分，拆下后未扎好和做标记扣0.5分清理不好扣1分检查不仔细有一处扣1分测量误差每差0.02扣2分方法不正确扣2分，整过头扣2分场地不清洁、工具摆放杂乱扣2分调速汽门检修方法答案：行业：电力工程工种：汽轮机本体检修工等级：中/高编号C43B044 行为领域e鉴定范围1/2 考核时限120～240min 题型 B 题分30 试题正文调速汽门检修方法需要说明的问题和要求1.要求独立完成2.联系好配合工种（起重工、金属试验组）3.操作过程中严格执行《电业安全工作规程》工具、材料设备、场地1.常用工具活络扳手、手锤、凿子、铜棒等2.砂布、二硫化钼粉剂、砂轮片、红丹粉、研磨砂等3.深度尺、量缸表、千分尺（25～50mm，50～75mm）、游标卡（0～300mm）汽轮机通流间隙测量调整具有螺旋轴的盘车装置检修（解体，检查）联轴器的检修答案：行业：电力工程工种：汽轮机本体检修工等级：中/高设备、场地 2.砂布、白布、油石3.百分表及百分表架评分标准序号项目名称质量要求满分扣分123456拆卸联轴器前螺丝和垫片是否编号和做记号清理检查联轴器，对于有波形节的联轴器还应检查波形节清理检查修整螺丝螺帽测量对轮晃度和瓢偏度，并记录联轴器调整垫片检查施工场地文明生产情况接合面是否光滑平整，应无裂纹，螺孔无拉伤、毛刺，固定螺栓不松动螺丝表面光滑无毛刺、无裂纹、无拉毛和变形测量正确光滑平整无毛刺、无变形干净整洁3641232未做记号和编号扣1分毛刺未清除干净扣2分毛刺未清除干净扣2分计算不正确一点扣1分有毛刺扣2分场地不清洁、工具摆放杂乱扣1分划线并打样冲眼答案：行业：电力工程工种：汽轮机本体检修工等级：中/高编号C04A023 行为领域d鉴定范围 2 考核时限2h 题型 A 题分20 试题正文划线并打样冲眼需要说明的问题和要求1.按下图要求在钢板上划线并打样冲眼2.要求安全、文明操作工具、材料设备、场地划线工具和材料、量具、样冲、手锤、工作台和3mm钢板等评序号项目名称质量要求满分扣分盘式密封瓦的解体编制机组大修后的总结$TEXT$END$。

D.振动传感器校准
13.汽轮机调速系统卡涩的常见原因有哪些？（）
A.油质不良
B.油动机反馈机构故障
C.调速汽门连接杆弯曲
D.主蒸汽压力波动
14.以下哪些情况可能导致汽轮机主蒸汽管道金属温度升高？（）
A.主蒸汽压力下降
B.蒸汽湿度增加
C.冷却水量减少
D.负荷增加
15.汽轮机凝汽器泄漏的预防措施包括哪些？（）
一、单项选择题
1. D
2. D
3. D
4. A
5. C
6. D
7. D
8. C
9. D
10. B
11. D
12. D
13. D
14. B
15. D
16. D
17. D
18. D
19. C
20. D
二、多选题
1. ABC
2. ABCD
3. AB
4. ABC
5. ABCD
6. ABCD
7. ABC
8. ABCD
7.汽轮机的润滑油温度越低，对轴承的保护越好。（）
8.汽轮机的调速系统可以自动调节汽轮机的转速和负荷。（√）
9.汽轮机叶片损坏的主要原因是材料的疲劳磨损。（）
10.汽轮机停机后，应立即对凝汽器进行放水操作。（×）
五、主观题（本题共4小题，每题5分，共20分）
1.请简述汽轮机超速运行可能导致的危害，并提出至少三种防止汽轮机超速的措施。
9. ABC
10. ABC
11. ABC
12. ABC
13. ABC
14. BC
15. ABC
16. AB
17. ABC
18. ABC
19. AC
20. ABC

一、选择题（共 40 题，每题 1.0 分）：【1】汽轮机台板与垫铁及各层垫铁之间应接触密实，采用（）塞尺一般应塞不进，局部塞入部分不得大于边长的1/4,其塞入深度不得超过侧边宽的（）。

A．0.03mm,1/3B．0.04mm,1/4C．0.05mm,1/4D．0.06mm,1/5【2】标准幅面的图纸，其宽B与长L之比为（）。

A．1:√2B．√2:1C．1:√2D．√2:1【3】EH油系统在运行中的含水量应不大于（）%（体积百分比）。

A．0.01B．0.50C．0.80D．1.00【4】高温螺栓的残余伸长率达到（）应报废。

A．0.5%B．1.0%C．1.5%D．2.0%【5】松汽缸螺栓的顺序为（）。

A．从前往后B．从后往前C．从两端向中间D．从中间对称向两端【6】转子推力盘的瓢偏度允许最大值为（）mm。

A．0.01B．0.02C．0.03D．0.04【7】检修汽轮机设备时，拆下的零件应（）。

A．堆放在箱子里B．放置在货架上C．作好标记，分类妥善放置D．放置在工作场地上【8】使用合像水平仪时，横刻度游标位置在0以下的0和1之间，而圆刻度盘的刻线对准5,旋转方向向“+”，其读数为（）mm/m。

A．-0.95B．+0.95C．+0.05D．-0.05【9】优质钢的含硫量和含磷量控制在（）%以下。

A．0.02B．0.03C．0.04D．0.05【10】叶片用Cr12WMoV型钢的最高使用温度为（）℃。

A．450B．500C．580D．590【11】凡平面平行于某一投影面，则在投影面上的投影（）。

A．反映实形B．小于实形C．大于实形D．为一条线【12】引进型机组热紧螺栓的相应伸长量，一般碳钢螺栓为其自由长度的（），合金钢螺栓为其自由长度的（）。

A．1/100,1/1000B．1/1000,1.5/1000C．1.5/1000,2.0/1000D．2.0/1000,1/100【13】质量管理PDCA循环工作程序中D代表（）。

一、选择题（共 40 题，每题 1.0 分）：【1】当检查发现汽缸结合面上出现大面积的、超过（）mm以上的变形时，就应考虑使用电动研磨机进行研磨以提高效率。

A．2.0B．1.2C．0.8D．0.2【2】电力生产的指导方针是（）。

A．降低成本B．降低煤耗C．继续发展D．安全第一【3】下列叶根形式中承受载荷最小的是（）。

A．T型叶根B．外包凸肩T型叶根C．叉型叶根D．枞树型叶根【4】使用角向砂轮机时，砂轮机应倾斜（）。

A．10°~20°B．15°~30°C．30°~40°D．25°~45°【5】共振倍率是指的（）。

A．叶片固有频率B．激振力频率C．叶片固有频率与激振力频率的比值D．激振力频率与叶片固有频率的比值【6】压力油系统管道应使用（）。

A．铜质阀门B．钢质阀门C．铸铁阀门D．丝扣阀门【7】60Si2Mn表示该钢的平均含碳量为（）%,平均含硅量为（）%,平均含锰量小于（）%。

A．60，20，15B．0.4~0.6，1.5~2.5，0.5~0.7C．0.6~1.0，0.2~1.5，0.9~1.5D．0.57~0.65,1.5~2,0.6~0.9【8】下列不能调整叶片频率的方法是（）。

A．在叶片顶部钻减负荷孔B．加装拉金C．减少激振力D．改变叶片组的叶片数【9】理想流体一般为（）的流体。

A．不可压缩B．黏度为零C．黏度保持不变D．可压缩流体【10】真空系统不严密时，造成凝汽器真空（）。

B．上升C．不变D．不能确定【11】碳素结构钢的含碳量（）%;碳素工具钢的含碳量一般（）%。

A．<0.7,>0.7B．>0.7,<0.7C．<0.6,>0.6D．>0.6,<0.6【12】在比例尺为1:10的图纸上，10mm的长度表示实际机件的长度为（）。

A．1B．10C．100D．1000【13】对于大批量连续检查的场合，适合用（）。

汽机实操题1. 汽轮机启动时为什么要限制上、下缸的温差?答：汽轮机汽缸上、下存在温差，将引起汽缸的变形。

上、下缸温度通常是上缸高于下缸，因而上缸变形大于下缸，引起汽缸向上拱起，发生热翘曲变形，俗称猫拱背。

汽缸的这种变形使下缸底部径向动静间隙减小甚至消失，造成动静部分摩擦，尤其当转子存在热弯曲时，动静部分摩擦的危险更大。

上下缸温差是监视和控制汽缸热翘曲变形的指标。

大型汽轮机高压转子一般是整锻的，轴封部分在轴体上车旋加工而成，一旦发生摩擦就会引起大轴弯曲发生振动，如不及时处理，可能引起永久变形。

汽缸上下温差过大常是造成大轴弯曲的初始原因，因此汽轮机启动时一定要限制上下缸的温差。

2. 汽轮机轴向位移增大的主要原因有哪些?答：(1)汽温汽压下降，通流部分过负荷及回热加热器停用。

(2)隔板轴封间隙因磨损而漏汽增大。

(3)蒸汽品质不良，引起通流部分结垢。

(4)发生水冲击。

(5)负荷变化，一般来讲凝汽式汽轮机的轴向推力随负荷的增加而增大；对抽汽式或背压式汽轮机来讲，最大的轴向推力可能在某一中间负荷时。

(6)推力瓦损坏。

3. 中间再热机组有何优缺点?答：(一)中间再热机组的优点(1)提高了机组效率，如果单纯依靠提高汽轮机进汽压力和温度来提高机组效率是不现实的，因为目前金属温度允许极限已经提高到560℃。

若该温度进一步提高，则材料的价格却昂贵得多。

不仅温度的升高是有限的，而且压力的升高也受到材料的限制。

大容量机组均采用中间再热方式，高压缸排汽在进中压缸之前须回到锅炉中再热。

再热蒸汽温度与主蒸汽温度相等，均为540℃。

一次中间再热至少能提高机组效率5％以上。

(2)提高了乏汽的干度，低压缸中末级的蒸汽湿度相应减少至允许数值内。

否则，若蒸汽中出现微小水滴，会造成末几级叶片的损坏，威胁安全运行。

(3)采用中间再热后，可降低汽耗率，同样发电出力下的蒸汽流量相应减少。

因此末几级叶片的高度在结构设计时可相应减少，节约叶片金属材料。

汽机专业实操100题1．操作阀门有哪些注意事项？⑴ 识别阀门开关方向：一般手动阀顺时针方向为关、逆时针方向为开，个别相反。

90°转向的旋塞阀阀杆顶部有沟槽（玛格线），与管道垂直为关，与管道平行为开。

气动、电动阀门切手动操作时，应注意其上换向、开关标志；⑵ 用力要适当，切勿使用大扳手开关小的阀门；⑶ 阀门两侧温差大时，应疏水暖管，缓慢开启。

两侧压差过大时，开启阀门前有旁通门应先开旁通；⑷ 闸阀、截止阀类阀门开、关到头，要回转1/4～1/2圈，以免拧得过紧，损坏阀件，或受热、受冷后阀门操作不动。

⑸气动带手轮阀门，正常手轮应放在中间位置（自动位），以免影响气动动作。

气动失灵时可在就地用手轮开、关操作。

辅机的启停2.循环水泵的启动？1.检查循环水泵入口电动门、出口液控蝶阀、密封水门位置正确。

2.稍开备用循环泵放空气门，启动备用循环泵冷却风扇，启动备用循环泵，缓慢增加频率，开启出口液控蝶阀，调整至所需循环水压力。

3.待空气放完后关闭空气门。

3.循环水泵的停运？1.检查循环水泵入口电动门、出口液控蝶阀、密封水门位置正确。

2退出循环泵联锁。

减频至不出力，关闭出口液控蝶阀。

3.停止运行循环泵，检查循环泵泵无倒转。

待电机温度常温后停止冷却风扇。

4.循环水泵的切换？1. 检查备用循环泵入口电动门、出口液控蝶阀、密封水门位置正确。

2. 稍开备用循环泵放空气门，启动备用循环泵冷却风扇，启动备用循环泵，缓慢增加频率，带出口压力等于或者大于母管压力时开启出口液控蝶阀。

3. 待空气放完后关闭空气门。

4. 检查循环泵运行正常5. 退出运行泵循环泵联锁。

减频至不出力，关闭出口液控蝶阀。

6. 停止运行循环泵，检查循环泵泵无倒转。

待电机温度常温后停止冷却风扇。

7. 投入循环泵联锁，出口液控蝶阀连锁。

5.工业水泵的启动？1.检查工业水泵无检修工作，电机正常送电，绝缘无异常。

2.记录工业水箱水位。

3开启工业水泵入口手动门。

4.启动工业水泵，记录泵出口水压。

改错题1：给出某600MW机组的锅炉主燃料跳闸保护（MFT）的部分逻辑，请选手从“杜绝拒动、防止误动”的角度出发，充分考虑输入/出信号的可靠性、逻辑的合理性，指出所给逻辑中不当的部份，并予以完善。

1．供于逻辑设计信号1）给出输入开关量信号20个（1）吹扫完成信号(CS1001)（2）汽机跳闸触发MFT信号1(TS1001)（3）汽机跳闸触发MFT信号2(TS1002)（4）汽机跳闸触发MFT信号3(TS1003)（5）炉水循环泵A停运信号（ZS1000A）（6）炉水循环泵B停运信号（ZS1000B）（7）炉水循环泵C停运信号（ZS1000C）（8）炉水循环泵A进出口差压低信号1（PDS1000A）（9）炉水循环泵A进出口差压低信号2（PDS1001A）（10）炉水循环泵B进出口差压低信号1（PDS1000B）（11）炉水循环泵B进出口差压低信号2（PDS1001B）（12）炉水循环泵C进出口差压低信号1（PDS1000C）（13）炉水循环泵A进出口差压低信号2（PDS1001C）（14）炉膛压力高高信号1（PS1001）（15）炉膛压力高高信号2（PS1002）（16）炉膛压力高高信号3（PS1003）（17）炉膛压力低低信号1（PS1004）（18）炉膛压力低低信号2（PS1005）（19）炉膛压力低低信号3（PS1006）（20）其他触发MFT的综合信号（MFT11）2）给出输出开关量信号1个（1）MFT触发信号（MFT）（2）吹扫完成点灯信号（CSOK）3）、给出输入模拟量信号3个（1）锅炉总风信号1(F1,量程范围是0-2500t/h，低于25%额定风量定值为550t/h)（2）锅炉总风信号2(F2,量程范围是0-2500t/h，低于25%额定风量定值为550t/h)（3）锅炉总风信号3(F3,量程范围是0-2500t/h，低于25%额定风量定值为550t/h)逻辑图如下（本处略）请考生根据要求对给出的逻辑进行分析，指出认为不合理的地方并改正测试1：（20分）分析查找并标记所有错误的逻辑评分标准：标记正确一处得4分，标记错误倒扣6分，扣至0分为止。
