建筑制图基础A-0001 B-0001 C-0001 D-0004建筑制图基础A-0001客观题基础知识选择题(共10题,共20分)1.H面是指()A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案:A;2.由相互平行的投射线所产生的投影称为()A 中心投影B 平行投影C 垂直投影D 正投影参考答案:B;3. 点的正投影仍然是点,直线的正投影一般仍为直线(特殊情况例外),平面的正投影一般仍为原空间几何形状的平面(特殊情况例外),这种性质称为正投影的()A 同素性B 从属性C 定比性D 平行性参考答案:A;4. 投影法中规定,空间点在H面的投影选用字母时应()A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案:B;5. 在制图中,把光源称为()A 投影中心B 投影线C 投影面D 投影法参考答案:A;6. 图纸的幅面的简称是()A 图幅B 图框C 标题栏D 会签栏参考答案:A;7. 一般制图的第一个步骤是()A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案:A;8. 直角的一边平行于某一投影面,则该直角在该投影面上的投影是()A 锐角B 钝角C 直角D 不能确定参考答案:C;9. 投影面展开之后,W,H两个投影都反映形体的宽度,这种关系称为()A 长对正B 高平齐C 高平正D 宽相等参考答案:D;10. 构成形体最基本的几何元素是()A 点B 平面C 曲线D 直线参考答案:A;读图选择题(共20题,共80分)1.在图1中,C点W面的重影点是()。
A A点B B点C C点D D点参考答案:D;2.图7给出了物体的侧面投影图和水平投影图,则其立面投影图应为()ABCD参考答案:C;3.图12给出了物体的轴侧图,则物体侧面投影图正确的一项是()ABCD参考答案:C;4.在图3中,在B点左方的点有()个。
A 1B 2C 3D 4参考答案:A;5.在图10中三角形ABC内取一点D,使其距H面15mm,距V面20mm,下列各图正确的一项是()ABCD参考答案:B;6.在图1中,与投影面V平行的直线有()条。
国开(中央电大)专科《建筑制图基础》机考真题共七套
说明:试卷号码:2331;
课程代码:00892;
适用专业及学历层次:道路桥梁工程施工与管理专科、工程造价管理专科、建筑施工与管理专科、水利水电工程与管理专科;
考试手段及成绩:形考(50%)、终考(50%)机考;
其他:考试时间60分钟、考试题型(基础知识选择题共10题20分和读图选择题20题80分)。
第一套
客观题
基础知识选择题(共10题,共20分)
1.投影法中规定空间点选用字母时应(A)。
A.大写字母
2.如果直线经过平面上的两个点,则直线与平面的关系是(B)。
B.直线必定在平面内
3.点在某一投影面上的投影是(A)。
A.点
4.一般制图的最后一个步骤是(D)。
D.图纸整理
5.W面是指(B)。
B.侧立投影面
6.在投影中心与投影面距离不变的情况下,形体距投影中心愈远,则影子(B)。
B.愈小
7.在制图中,把光线称为(B)。
B.投影线
8.多面正投影图是(A)。
A.用平行投影的正投影法绘制的多面投影图
9.点在直线上,点的正投影一定在该直线的正投影上,点、直线在平面上,点和直线的正投影一定在该平面的正投影上,这种性质称为正投影的(B)。
B.从属性
10.图纸上限定绘图区域的线框是指(B)。
B.图框
读图选择题(共20题,共80分)
图9
1.图9给出了物体的轴侧图,则物体侧面投影图正确的一项是()
A B
1。
建筑制图基础A-0001试卷总分:100 答题时间:60分钟客观题基础知识选择题(共10题,共20分)1. H面是指()A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案:A;考生答案:--;试题分数:2;考生得分:02. 由相互平行的投射线所产生的投影称为()A 中心投影B 平行投影C 垂直投影D 正投影参考答案:B;考生答案:;试题分数:2;考生得分:03. 点的正投影仍然是点,直线的正投影一般仍为直线(特殊情况例外),平面的正投影一般仍为原空间几何形状的平面(特殊情况例外),这种性质称为正投影的()A 同素性B 从属性C 定比性D 平行性参考答案:A;考生答案:;试题分数:2;考生得分:04. 投影法中规定,空间点在H面的投影选用字母时应()A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案:B;考生答案:;试题分数:2;考生得分:05. 在制图中,把光源称为()A 投影中心B 投影线C 投影面D 投影法参考答案:A;考生答案:;试题分数:2;考生得分:06. 图纸的幅面的简称是()A 图幅B 图框C 标题栏D 会签栏参考答案:A;考生答案:;试题分数:2;考生得分:07. 一般制图的第一个步骤是()A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案:A;考生答案:;试题分数:2;考生得分:08. 直角的一边平行于某一投影面,则该直角在该投影面上的投影是()A 锐角B 钝角C 直角D 不能确定参考答案:C;考生答案:;试题分数:2;考生得分:09. 投影面展开之后,W,H两个投影都反映形体的宽度,这种关系称为()A 长对正B 高平齐C 高平正D 宽相等参考答案:D;考生答案:;试题分数:2;考生得分:0 10. 构成形体最基本的几何元素是()A 点B 平面C 曲线D 直线参考答案:A;考生答案:;试题分数:2;考生得分:0读图选择题(共20题,共80分)1.在图1中,C点W面的重影点是()。

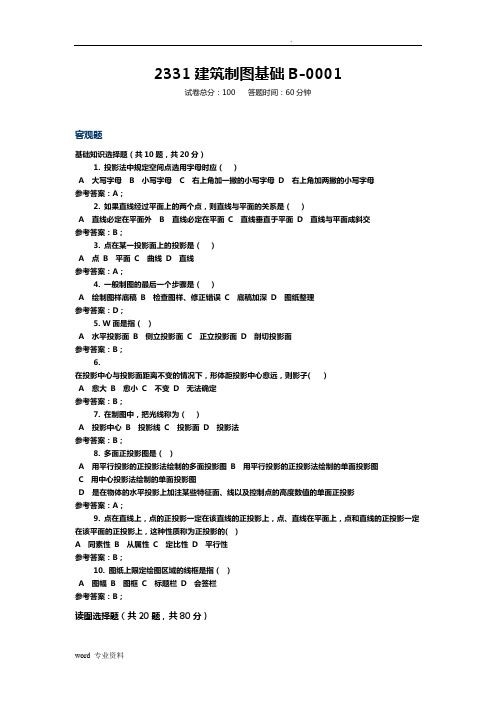

2331建筑制图基础B-0001试卷总分:100 答题时间:60分钟客观题基础知识选择题(共10题,共20分)1. 投影法中规定空间点选用字母时应()A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案:A;2. 如果直线经过平面上的两个点,则直线与平面的关系是()A 直线必定在平面外B 直线必定在平面C 直线垂直于平面D 直线与平面成斜交参考答案:B;3. 点在某一投影面上的投影是()A 点B 平面C 曲线D 直线参考答案:A;4. 一般制图的最后一个步骤是()A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案:D;5. W面是指()A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案:B;6.在投影中心与投影面距离不变的情况下,形体距投影中心愈远,则影子( )A 愈大B 愈小C 不变D 无法确定参考答案:B;7. 在制图中,把光线称为()A 投影中心B 投影线C 投影面D 投影法参考答案:B;8. 多面正投影图是()A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案:A;9. 点在直线上,点的正投影一定在该直线的正投影上,点、直线在平面上,点和直线的正投影一定在该平面的正投影上,这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性参考答案:B;10. 图纸上限定绘图区域的线框是指()A 图幅B 图框C 标题栏D 会签栏参考答案:B;读图选择题(共20题,共80分)图91、图9给出了物体的轴侧图,则物体侧面投影图正确的一项是()A BC D参考答案:A;2、在图4中,有一个投影面缺失投影线,此投影面为()A H面B V面C W面D 不能确定参考答案:B;3、图2中直线AB和BC的夹角为()A 直角B 锐角C 钝角D 不能确定参考答案:C;4、图2中的物体应为()A 棱台B 棱锥C 棱柱D 圆锥参考答案:A;5、在图1中,点A与点B是()重影点。
建筑制图基础A-0001 B-0001 C-0001 D-0004建筑制图基础A-0001客观题基础知识选择题(共10题,共20分)1.H面是指()A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案:A;2.由相互平行的投射线所产生的投影称为()A 中心投影B 平行投影C 垂直投影D 正投影参考答案:B;3. 点的正投影仍然是点,直线的正投影一般仍为直线(特殊情况例外),平面的正投影一般仍为原空间几何形状的平面(特殊情况例外),这种性质称为正投影的()A 同素性B 从属性C 定比性D 平行性参考答案:A;4. 投影法中规定,空间点在H面的投影选用字母时应()A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案:B;5. 在制图中,把光源称为()A 投影中心B 投影线C 投影面D 投影法参考答案:A;6. 图纸的幅面的简称是()A 图幅B 图框C 标题栏D 会签栏参考答案:A;7. 一般制图的第一个步骤是()A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案:A;8. 直角的一边平行于某一投影面,则该直角在该投影面上的投影是()A 锐角B 钝角C 直角D 不能确定参考答案:C;9. 投影面展开之后,W,H两个投影都反映形体的宽度,这种关系称为()A 长对正B 高平齐C 高平正D 宽相等参考答案:D;10. 构成形体最基本的几何元素是()A 点B 平面C 曲线D 直线参考答案:A;读图选择题(共20题,共80分)1.在图1中,C点W面的重影点是()。
A A点B B点C C点D D点参考答案:D;2.图7给出了物体的侧面投影图和水平投影图,则其立面投影图应为()ABCD参考答案:C;3.图12给出了物体的轴侧图,则物体侧面投影图正确的一项是()ABCD参考答案:C;4.在图3中,在B点左方的点有()个。
A 1B 2C 3D 4参考答案:A;5.在图10中三角形ABC内取一点D,使其距H面15mm,距V面20mm,下列各图正确的一项是()ABCD参考答案:B;6.在图1中,与投影面V平行的直线有()条。
建筑制图基础D-1试卷总分:100 答题时间:60分钟客观题基础知识选择题(共10题,共20分)1. 两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的()A同素性B从属性C定比性D平行性参考答案:D;2. 在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子()A愈大B愈小C不变D无法确定参考答案:A;3. 侧棱垂直于底面的棱柱为()A正棱柱B斜棱柱C直棱柱D不能确定参考答案:C;4. 制图的基本规定要求数量的单位符号应采用()A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字参考答案:C;5. 轴测投影图是()A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案:B;考生答案:B;试题分数:2;考生得分:26. 用于确定平面图形中各个组成部分的形状和大小的尺寸是()A基准尺寸B定型尺寸C定位尺寸D标注尺寸参考答案:B;7. 投影法中规定,空间点在W面的投影选用字母时应()A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母参考答案:D;8. V面是指()A水平投影面B侧立投影面C正立投影面D剖切投影面参考答案:C;9. 平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是()A垂直B平行C相交D不能确定参考答案:A;10. 在制图中,形成投影的方法称为()A投影中心B投影线C投影面D投影法参考答案:D;读图选择题(共20题,共80分)1.已知直线MN和直线EF均与平面ABC交于K点,则水平投影面上全部可见的线段(未给出)为()A、f k和m kB、e k和m kC、f k和n kD、e k和n k参考答案:A;2. 图9给出了物体的V面和W面投影,则H面投影应为()A BC D参考答案:A;3、图1中,直线AB的实际长度为()A 2mmB 45mmC 15mmD 30mm参考答案:D;4. 在图8中,有一个投影面缺失投影线,缺失投影线的条数为()A 1条B 2条C 3条D 4条参考答案:B;5. 图10给出了物体的V面和H面投影,则V面投影应为()A B CD参考答案:A;6. 图6中,平面ABC为()A 水平面B 侧平面C 正平面D 一般位置平面参考答案:A;7. 图2中,各投影面上的重影点共有()个。
国开(中央电大)专科《建筑制图基础》机考真题共七套说明:试卷号码:2331;课程代码:00892;适用专业及学历层次:道路桥梁工程施工与管理专科、工程造价管理专科、建筑施工与管理专科、水利水电工程与管理专科;考试手段及成绩:形考(50%)、终考(50%)机考;其他:考试时间60分钟、考试题型(基础知识选择题共10题20分和读图选择题20题80分)。
第一套客观题基础知识选择题(共10题,共20分)1.投影法中规定空间点选用字母时应(A)。
A.大写字母2.如果直线经过平面上的两个点,则直线与平面的关系是(B)。
B.直线必定在平面内3.点在某一投影面上的投影是(A)。
A.点4.一般制图的最后一个步骤是(D)。
D.图纸整理5.W面是指(B)。
B.侧立投影面6.在投影中心与投影面距离不变的情况下,形体距投影中心愈远,则影子(B)。
B.愈小7.在制图中,把光线称为(B)。
B.投影线8.多面正投影图是(A)。
A.用平行投影的正投影法绘制的多面投影图9.点在直线上,点的正投影一定在该直线的正投影上,点、直线在平面上,点和直线的正投影一定在该平面的正投影上,这种性质称为正投影的(B)。
B.从属性10.图纸上限定绘图区域的线框是指(B)。
B.图框读图选择题(共20题,共80分)图91.图9给出了物体的轴侧图,则物体侧面投影图正确的一项是()A BC D参考答案:A;2.在图4中,有一个投影面缺失投影线,此投影面为()A H面B V面C W面D 不能确定参考答案:B;3.图2中直线AB和BC的夹角为()A 直角B 锐角C 钝角D 不能确定参考答案:C;4.图2中的物体应为()A 棱台B 棱锥C 棱柱D 圆锥参考答案:A;5.在图1中,点A与点B是()重影点。
A V面B H面C W面D 不是参考答案:A;6.在图4中,有一个投影面缺失投影线,缺失投影线的条数为()A 1条B 2条C 3条D 4条参考答案:B;7.在图1中,点A在点B的()。
建筑制图基础试题答案一、选择题1. 建筑制图中,表示墙体厚度的线型是:A. 粗实线B. 细实线C. 虚线D. 中断线答案:A. 粗实线2. 在建筑平面图中,通常用来表示门窗位置的符号是:A. 圆形B. 矩形C. 正方形D. 椭圆形答案:B. 矩形3. 以下哪个视图不是建筑立面图的组成部分?A. 正立面B. 背立面C. 侧立面D. 地面平面答案:D. 地面平面4. 建筑剖面图中,表示室内外高差的线是:A. 标高线B. 参考线C. 中心线D. 对齐线答案:A. 标高线5. 在建筑制图中,用于表示材料质感的图例是:A. 索引图例B. 详图图例C. 材料图例C. 尺寸图例答案:C. 材料图例二、填空题1. 在建筑制图中,__________是用来表示建筑元素在不同高度上的位置关系。
答案:标高2. 建筑详图中,__________是用来展示建筑构件细节和构造方式的图示。
答案:详图3. 为了确保施工过程中的准确性,建筑制图中通常会包含__________来指导施工人员。
答案:施工说明4. 在建筑制图中,__________是用来表示墙体、楼板等构件内部结构的图示。
答案:剖面5. 建筑平面图中,__________是用来表示家具、设备等非结构性元素的位置。
答案:陈设三、判断题1. 建筑制图中的尺寸线应该使用细实线表示。
(对/错)答案:对2. 建筑立面图中不需要表示出门窗的开启方式。
(对/错)答案:错3. 建筑剖面图和截面图是同一个概念的不同叫法。
(对/错)答案:错4. 在建筑制图中,所有的文字说明都应该使用正楷字体以保证清晰易读。
(对/错)答案:错5. 建筑制图中,索引图例的作用是为了指引读者找到相关的详图或图纸。
(对/错)答案:对四、简答题1. 请简述建筑制图中尺寸标注的基本规则。
答案:建筑制图中的尺寸标注应遵循以下基本规则:尺寸线应清晰、准确,避免交叉;尺寸数字应放置在便于阅读的位置,通常位于尺寸线的上方或旁边;尺寸应包括必要的单位标识;对于复杂的构件,应使用引出线进行标注,以避免图纸混乱。
建筑制图基础试卷D
一、单项选择题(每小题仅有1个正确答案,请将正确答案的序号填入括号里,每小题2分,共20分)1.幅面代号为A1的图纸长、短边尺寸分别是()A.1189mm、841mm B. 841mm、594mm C.420mm、297mm D.297mm、210mm
2.一般情况下,一个图样应选择的比例为()A.1种 B. 2种C.3种D.4种3. 绘制尺寸界线时应采用()A.粗实线 B. 粗虚线C.细实线D.细虚线4. 用于确定平面图形中各个组成部分的形状和大小的尺寸是()A.基准尺寸 B. 定型尺寸C.定位尺寸 D. 标注尺寸5.由一点放射的投射线所产生的投影称为( ) A.中心投影 B. 水平投影C.垂直投影D. 正投影6.两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的( )A.同素性B.从属性C.定比性D.平行性7.标高投影图是()A.用平行投影的正投影法绘制的多面投影图B.用平行投影的正投影法绘制的单面投影图C.用中心投影法绘制的单面投影图D.是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影8.投影法中规定,空间点在H面的投影选用字母是应()A.大写字母B.小写字母C.右上角加一撇的小写字母D.右上角加两撇的小写字母9.平行于一个投影面,倾斜于另两个投影面的直线,称为()A.投影面平行线B.投影面垂直线C.一般位置直线D.不能确定10.正三棱柱放置位置为上下三角形底面为水平面,则其V面投影形状轮廓为()A.矩形B.三角形C.直线D.不能确定
二、补全投影图中所缺图线。
(每小题5分,共计15分)
1.补全V投影图中所缺图线
2.补全W投影图中所缺图线
3. 补全H投影图中所缺图线
三、求作物体所缺面的水平投影或侧面投影。
(每小题7分,共计28分)
1. 求作三棱锥的水平投影
2. 求作物体侧面投影
3. 求作物体水平投影
4. 求作圆柱体被切后的侧面投影
四、根据下面各题的要求,完成作图。
(每小题7分,共计21分)
1.过点A作与直线CD垂线相交的直线。
2.已知平面四边形ABCD的水平投影abcd和两邻边AB,BC的正面投影a'b'和b'c',完成该四边形的正面投影。
a'
c' b'
b
c
d a
3.已知AB、CD两直线相交于K点,求CD直线的正面投影。
五、根据所给形体的正等轴测图和V面投影方向,按照1:1的比例绘制该形体的三面投影图。
(共16分)。
