1.编制依据1.1铁路局西安车站一站台地面改造工程招标文件。
1.2铁路局西安车站一站台台面改造工程图纸。
1.3现场勘察情况。
1.4与本工程相关的规范及资料。
1.5国家现行的施工验收规范、规程、标准：2.工程概况2.1.工程综合说明工程名称：铁路局西安车站一站台台面改造工程建设单位：火车站设计单位：铁路局西安勘测设计院建筑面积：3600㎡质量要求标准：合格要求工期：总工期80天。
2.2. 工程设计说明1、本工程为铁路局西安车站一站台台面改造工程。
建筑面积：3600㎡，长246.5M,宽17.5M2、建筑特征说明（1）、地面面层为花岗岩，颜色为70%抛光福建红（500×500）和80%抛光济南青（500×500）两种；站台帽为500×800济南青机剖。
（2）、基层为150厚C25砼；（3）、垫层为200厚1：4灰土；（4）、基土为素土压实。
3.项目管理及组织机构3.1.组织机构组织机构图3.2. 组织结构的建立我公司对此工程严格实行“项目法”施工，由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。
同时向西安车站承诺：针对此工程项目，我公司推选的项目班子一律持证上岗、押证施工，并且该项目经理部仅负责此工程。
实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。
各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。
3.3. 组织机构人员责任项目经理职责1、主持编制总体项目管理方案，确定总体项目管理的目标与方针。
2、确定总体项目管理采购及人员配备，制定规章制度，明确有关人员的职责，组织项目经理部开展工作。
3、及时、适当地作出项目管理决策，其主要内容包括班组选择决策、人事任免决策、重大技术方案决策、财务工作决策、资源调配决策、工程进度决策、合同签订及变更决策等。
4、负责项目合同管理，对合同管理的全过程进行管理，其主要内容包括确定班组合同结构、主持供应商的招标、谈判、文件审批和签约工作并对合同实施情况进行跟踪管理。
第一章编制依据1、铁路局西安车站一站台地面改造工程招标文件2、设计图纸3、现场踏勘情况4、与本工程相关的规范及资料第二章工程概况：火车站一站台台面改造工程，是由郑州铁路局西安勘测设计院设计。
改造范围：西至站台西头东到以改造过的地面南靠行包房、客运段办公楼，北靠铁路轨道，全长246.5m ，宽16.6m,面积为3500m2。
1、结构特征：（1）、地面面层为花岗岩，颜色为70%抛光福建红（500×500）和80%抛光济南青（500×500）两种；站台帽为500×800济南青机剖。
（2）、基层为150厚C25砼；（3）、垫层为200厚1：4灰土；（4）、基土为素土压实。
（5）、根据从通信段、电务段、水电段了解情况所知，路基以下原铺设有各种管线，其深浅不一，施工中要加以保护（该项在安全事项中给予说明）。
第三章施工部署：第一节工期：本工程按照建设单位招标工期为80天。
结合车站实际情况，根据我公司最近几年施工类似工程的经验及我公司现有设备经测算可提前3天完工。
若增设管网施工，公司将按交叉施工作业计划，24小时换班制，提前完工。
根据以上安排各分段控制工期见附后《施工进度计划表》第二节施工程序：本工程属于站台面改造，结构不同于房建工程，它的最大特点是隐蔽工程量多，即下埋有纵横电缆、管道、检查井等，本工程是由路基、垫层、基层、结合层、面层等五大类型构成。
因此对施工组织设计应有一个网络性、全面考虑。
在破除砼面层、灰土层施工过程中作好电缆、管线防护。
施工程序是由上至下再由下至上进行施工。
第三节施工方案：根据现场施工条件，我公司初步制定施工方案为分两个施工段进行施工。
结合本工程的特点采用我公司地下探测仪测出地下各种管线所在的位置，埋设深度，在大量破除砼地坪前，先用人工将埋设最浅的管线一一找出来，并登记成册，与各班组交待清楚后方可进行大面积开挖施工，保证地下管线不损坏。
合理组织施工力量，以达到施工工期要求。
CAD在火车站设计中的站台规划火车站作为交通枢纽的重要组成部分，站台规划的合理性和科学性directly 影响着旅客的出行体验和站点运营效率。
而CAD (计算机辅助设计) 技术的应用为火车站站台规划提供了更高效、精确的设计手段。
本文将探讨CAD在火车站设计中的站台规划方面的应用与意义，旨在提高站点设计的质量和效率。
一、CAD技术在火车站设计中的应用随着计算机技术的发展，CAD技术已成为现代设计中不可或缺的工具。
在火车站设计中，CAD技术的应用主要体现在以下几个方面：1. 火车站站台的平面布局通过CAD软件，设计师可以根据站点的具体需求，进行站台平面布局的设计。
包括站台的长度、宽度、高度、层数，以及站台之间的间距等各项参数进行精确控制。
同时，CAD软件提供了方便的绘图工具，能够帮助设计师绘制站台的平面图，并通过图形编辑功能快速调整和修改设计方案。
2. 站台设施的配置和布局CAD技术还能够帮助设计师精确配置和布局站台的设施，如候车室、扶梯、电梯、安检设备等。
通过CAD软件，设计师可以在平面图上放置和调整这些设施的位置和数量，以确保旅客的便利性和安全性。
3. 模拟站台使用情况CAD软件提供了模拟功能，设计师可以根据预设的乘客流量和列车运行计划，模拟站台使用情况。
通过模拟，设计师可以评估站台的拥挤度、旅客流动性和列车停靠效率，从而对站台规划进行优化和改进。
二、CAD技术在火车站设计中的意义1. 提高设计效率相比传统的手工绘图方式，CAD技术能够大大提高设计的效率。
设计师可以通过软件中的各种工具和快捷键，快速绘制和编辑站台设计图，并通过CAD中的自动计算功能，快速得出各个参数的数值结果。
这极大地减少了设计师的工作量和时间成本。
2. 提高设计精度CAD软件的精确度相比手绘图更高，几何图形和文字可以被精确绘制和显示。
设计师可以在CAD软件中进行尺寸标注，确保站台各个部分的尺寸完全符合规范要求。
另外，CAD软件还能够提供三维模型和渲染功能，可以为设计师提供更直观的设计展示和交流平台。

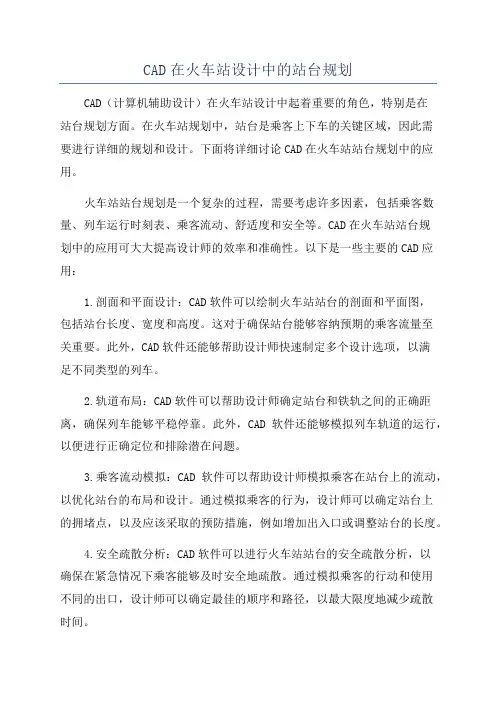

CAD在火车站设计中的站台规划CAD（计算机辅助设计）在火车站设计中起着重要的角色，特别是在站台规划方面。
在火车站规划中，站台是乘客上下车的关键区域，因此需要进行详细的规划和设计。
下面将详细讨论CAD在火车站站台规划中的应用。
火车站站台规划是一个复杂的过程，需要考虑许多因素，包括乘客数量、列车运行时刻表、乘客流动、舒适度和安全等。
CAD在火车站站台规划中的应用可大大提高设计师的效率和准确性。
以下是一些主要的CAD应用：1.剖面和平面设计：CAD软件可以绘制火车站站台的剖面和平面图，包括站台长度、宽度和高度。
这对于确保站台能够容纳预期的乘客流量至关重要。
此外，CAD软件还能够帮助设计师快速制定多个设计选项，以满足不同类型的列车。
2.轨道布局：CAD软件可以帮助设计师确定站台和铁轨之间的正确距离，确保列车能够平稳停靠。
此外，CAD软件还能够模拟列车轨道的运行，以便进行正确定位和排除潜在问题。
3.乘客流动模拟：CAD软件可以帮助设计师模拟乘客在站台上的流动，以优化站台的布局和设计。
通过模拟乘客的行为，设计师可以确定站台上的拥堵点，以及应该采取的预防措施，例如增加出入口或调整站台的长度。
4.安全疏散分析：CAD软件可以进行火车站站台的安全疏散分析，以确保在紧急情况下乘客能够及时安全地疏散。
通过模拟乘客的行动和使用不同的出口，设计师可以确定最佳的顺序和路径，以最大限度地减少疏散时间。
5.舒适度评估：CAD软件可以帮助设计师评估站台上的舒适度，例如座椅的布置和空调系统的位置。
通过模拟不同的设计方案和人数，设计师可以确定最佳的配置和位置，以提供最大的舒适度和便利性。
6.可视化呈现：CAD软件可以创建逼真的3D模型和渲染，以提供准确的可视化呈现。
这有助于设计师和利益相关者更好地理解和沟通设计方案。
此外，渲染图像还可以用于宣传和吸引潜在的乘客和投资者。
总之，CAD在火车站站台规划中的应用不仅提高了设计的效率和准确性，而且帮助设计师优化站台的布局、增强安全性、提供舒适度，并为利益相关者提供准确的可视化呈现。
第一章工程概况第一节工程特点火车站一站台台面改造工程，是由西安铁路局西安勘测设计院设计。
改造范围：西至站台西头、东到以改造过的花岗岩地面、南靠行包房，北靠铁路I股道，全长246.5m ，宽17.75m,面积为3500m2。
（一）、地面结构特征：（1）、地面面层为花岗岩，颜色为70%抛光福建红（300×600）和80%抛光济南青（300×600）两种。
（2）、基层为150厚C25砼。
（3）、垫层为200厚2：8灰土，打夯机压实。
（4）、路基为素土基土。
（二）、条件特征：（1）、该路面工程南面有行包房，北有铁道，西头为站台的尽头，东面为既有花岗岩地面（旅客上下车）；没有施工场地。
（2）、施工现场情况：施工段内有铁通的电缆及电缆井，水电段的水管线路及给排水井，雨水井等（3）、铁路运输快进入军运、冬运。
（4）、施工条件将经历雨季、冬季施工。
第二节质量要求主题:严格遵照国家颁发的各种装饰工程施工及验收规范、工程质量检验评定标准和设计要求组织施工，保证质量符合设计要求和质量达到国家现行工程质量检验标准规定的“合格”标准。
. 施工全过程要做到安全生产、文明施工。
施工现场材料、设备堆放整齐，保持场地卫生。
采取安全防护措施，防止人员伤亡及行车安全事故。
采取可靠施工措施，缩短工期和降低造价。
以上为本工程的施工特点，这些特点是我们编制此施工组织设计的重点。
第二章施工准备进场施工前的准备工作是施工管理中一个重要的环节，准备工作的好坏，直接影响到工程施工的顺利展开；为了避免施工管理中的盲目性，提高计划性和科学性，准备工作的根本目的是：组织和制定管理所必需的数据和资料。
第一节技术准备1、严格执行国家现行的技术标准和设计标准，在施工前以求得其识。
2、认真熟悉施工图纸和有关的技术资料，进行图纸自审，参加设计技术交底和施工图纸会审，把施工图上的问题解决在施工前，特别是各相关单位预留预埋及管道与地面施工的配合，由项目部组织施工作业队进行图纸会审及各专业施工作业队之间的技术交底，合理安排各专业施工顺序。

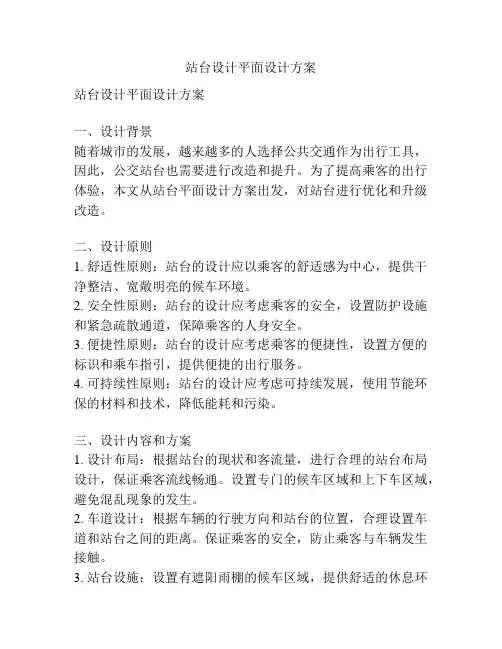

站台设计平面设计方案站台设计平面设计方案一、设计背景随着城市的发展，越来越多的人选择公共交通作为出行工具，因此，公交站台也需要进行改造和提升。
为了提高乘客的出行体验，本文从站台平面设计方案出发，对站台进行优化和升级改造。
二、设计原则1. 舒适性原则：站台的设计应以乘客的舒适感为中心，提供干净整洁、宽敞明亮的候车环境。
2. 安全性原则：站台的设计应考虑乘客的安全，设置防护设施和紧急疏散通道，保障乘客的人身安全。
3. 便捷性原则：站台的设计应考虑乘客的便捷性，设置方便的标识和乘车指引，提供便捷的出行服务。
4. 可持续性原则：站台的设计应考虑可持续发展，使用节能环保的材料和技术，降低能耗和污染。
三、设计内容和方案1. 设计布局：根据站台的现状和客流量，进行合理的站台布局设计，保证乘客流线畅通。
设置专门的候车区域和上下车区域，避免混乱现象的发生。
2. 车道设计：根据车辆的行驶方向和站台的位置，合理设置车道和站台之间的距离。
保证乘客的安全，防止乘客与车辆发生接触。
3. 站台设施：设置有遮阳雨棚的候车区域，提供舒适的休息环境。
设置座椅、垃圾桶和公告牌等设施，方便乘客候车和获取信息。
4. 标识和指引：设置明显的标识和指引，方便乘客找到候车区域和乘车口。
通过颜色、图案等方式，提供清晰明了的导航服务。
5. 照明和安全设施：设置适当的照明设施，保证站台的亮度和通行安全。
设置监控设施和安全警示标识，及时发现和处理安全隐患。
6. 环境绿化：根据站台的位置和空间条件，进行适当的绿化设计。
通过种植花草树木等植物，提升站台的环境品质和氛围。
四、设计效果通过对站台的平面设计进行优化和改造，可以提高乘客的出行体验，提供舒适、安全、便捷的候车环境。
合理设置的布局和设施，可以提高站台的使用效率和功能性。
通过照明和绿化设计，可以提升站台的环境品质和美观度。
五、总结站台的设计平面方案是提高站台整体品质的重要环节，通过合理设计和改造，可以为乘客提供更好的候车环境和出行服务。
站台铁轨设计标准要求有哪些铁路站台和铁轨设计标准要求的制定是为了保证铁路运输的安全、高效和舒适，必须符合一定的标准和规范。
以下是一些常见的站台铁轨设计标准要求：1. 高度标准：站台的高度应与列车车身平齐或者略低，以确保乘客安全上下车。
一般情况下，站台高度应为550mm-760mm。
对于高速列车站台，要求更高，一般为760mm-960mm。
2. 长度标准：站台长度应根据站点的客流量和列车车长来确定，以保证乘客上下车的顺畅。
一般情况下，站台长度应为250m-400m。
3. 宽度标准：站台宽度也是根据站点的客流量来确定的，要保证乘客的正常通行和站台设施的布局。
一般情况下，站台宽度应为3.5m-4.5m。
4. 候车区标准：站台候车区应设置座椅、广播、显示屏等设施，以提供乘客的舒适度和信息服务。
座椅数量和布局应根据站点客流量来确定。
5. 安全标准：站台应设置安全护栏或安全边缘，以防止乘客误入铁轨区域。
站台边缘应设置防滑和防颠簸的装置，保证乘客上下车的安全。
6. 坡度标准：站台坡度应符合乘客的正常行走要求，一般情况下，站台坡度应小于2%。
7. 照明标准：站台应设置足够的照明设施，以确保乘客在夜间或低光照条件下的安全。
8. 应急设施标准：站台应设置应急疏散通道、灭火设备等应急设施，以应对突发情况。
9. 行人通道标准：站台应设置行人通道，以确保乘客在站台之间平稳、安全地换乘。
10. 声学标准：站台应设计合适的声学控制措施，以减少列车和站台音量的传播和反射。
以上是站台铁轨设计标准要求的一些基本内容，不同国家和地区可能会根据当地情况和运营要求有所差异。
在实际设计中，还需要考虑更多的细节和安全因素，以保证站台和铁轨的运营安全和客户满意度。
铁路旅客车站建筑设计站场客运建筑6.1 站台、雨篷6.1.1 客货共线铁路车站站台的长度、宽度、高度应符合现行国家标准《铁路车站及枢纽设计规范》GB 50091的有关规定。
客运专线铁路车站站台的设置应符合国家及铁路主管部门的有关规定。
6.1.2 铁路站房或建筑物最外凸出部分外缘至基本站台边缘的距离，特大型站宜为20～25m；大型站宜为15～20m；中型站宜为8～12m；小型站宜为8m，困难条件下不应小于6m。
6.1.3 当旅客站台上设有天桥或地道出入口、房屋等建筑物时，其边缘至站台边缘的距离应符合下列规定：1 特大型和大型站不应小于3m。
2 中型和小型站不应小于2.5m。
3 改建车站受条件限制时，天桥或地道出入口其中一侧的距离不得小于2m。
4 当路段设计速度在120km／h及以上时，靠近有正线一侧的站台应按本条1～3款的数值加宽0.5m。
6.1.4 旅客站台设计应符合下列规定：1 站台应采用刚性防滑地面，并满足行李、包裹车荷载的要求，通行消防车的站台还应满足消防车荷载的要求。
2 站台地面应有排水措施。
3 旅客列车停靠的站台应在全长范围内，距站台边缘1m处的站台面上设置宽度为0.06m的黄色安全警戒线，安全警戒线可与提示盲道结合设计。
当有速度超过120km／h 的列车临近站台通过时，安全警戒线和防护设施应符合铁路主管部门的有关规定。
6.1.5 当中间站台上需要设置房屋时，宜集中设置。
6.1.6 客运专线铁路旅客车站应设置与站台同等长度的站台雨篷。
客货共线铁路的特大型、大型旅客车站应设置与站台同等长度的站台雨篷。
根据所在地的气候特点，中型及以下车站宜设置与站台同等长度的站台雨篷或在站台局部设置雨篷，其长度可为200～300m。
6.1.7 旅客站台雨篷设置应符合下列规定：1 雨篷各部分构件与轨道的间距应符合现行国家标准《标准轨距铁路建筑限界》GB 146.2的有关规定。
2 中间站台雨篷的宽度不应小于站台宽度。
站台、雨棚12.1 一般规定12.1.1站台铺面的标准块材尺寸应根据站台的宽度、帽石、安全线、盲道等综合排定。
站台铺面石材应综合考虑站台宽度、各类构筑物位置匀称铺设，交接处收口应规整。
12.1.2基本站台上应避免设置建（构）筑物（管道检查井除外），包括花坛、楼扶梯、地道出入口等；特大型、重要以及客运专线车站基本站台应设综合管沟。
12.1.3各类管线应统筹规划，检查井应避免设在主要通道部位，且均匀布设；基本站台设置综合管沟时，管沟内的管线应根据有关规范布置。
雨棚柱基础应考虑与站台综合管沟的相对位置。
12.1.4站台混凝土垫层钢筋网片搭在站台墙上方，在出入口处,要与出入口结构联系,避免站台墙后背回填土不密实引起得站台面下沉。
12.1.5帽石铺材面缝应与站台面上的安全线、盲道及其他铺材面缝相对应；站台石材铺面所设伸缩缝应对应雨棚柱设置。
12.1.6站台雨棚在天桥下部应保持贯通。
12.2.7基本站台站房范围内雨棚立柱与站房结构柱应有机结合，站房范围外的雨棚立柱应退至站房立面外侧。
12.1.8雨棚柱宜采用圆型截面，且立柱表面氟碳漆喷涂时涂层应均匀，整体圆滑，达到装饰效果。
12.1.9雨棚上的广播设备、灯具色彩应与雨棚屋面相协调，整体设计；灯具排列应整齐，有规则。
12.1.10雨棚立柱、吊顶及结构件宜采用浅色系列。
12.1.11雨棚设计应控制层高，避免站台飘雨、飘雪；两台两线的股道上方，无站台柱雨棚屋面开口处开口宽度宜为2.5m；多雨雪地区开口处可增设防雨百叶。
12.1.12雨棚整体应简洁、涂层均匀，线槽横平竖直，灯具排列应整齐、有规则，面漆宜采用乳白色，达到装饰效果。
12.2 设计要点12.2.1 站台挡墙及站台墙1.基本站台外侧挡墙，宜采用直立式挡墙，并应与雨棚柱基础结合布置。
站房站坪范围以内垂直挡墙外表面可采用真石漆或干挂板材进行装饰。
2.高站台的边墙设计要退站台外300mm以上，成倒“L”型布局。
站台帽石与站台墙边缘接茬处，绑扎Φ6的通长钢筋与站台垫层钢筋网片连接，挂镀锌钢丝网抹灰，防止砂浆脱落，最后宜喷灰色乳胶漆涂料或做清水混凝土。

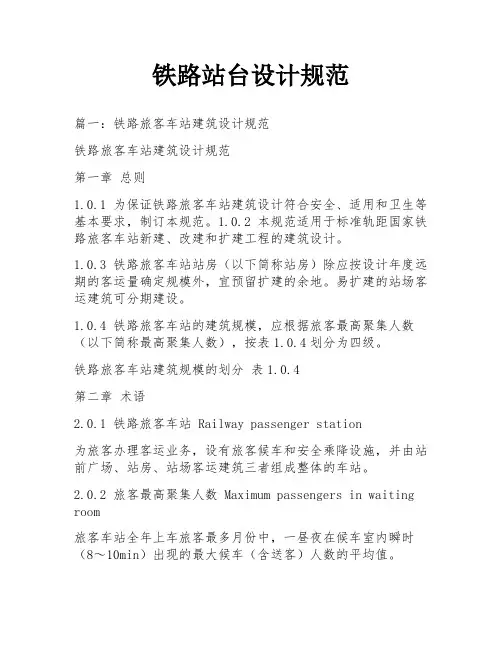

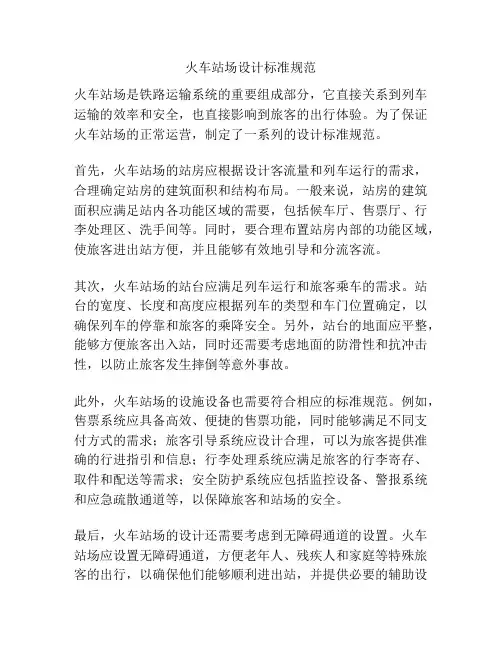

铁路站台设计规范篇一：铁路旅客车站建筑设计规范铁路旅客车站建筑设计规范第一章总则1.0.1 为保证铁路旅客车站建筑设计符合安全、适用和卫生等基本要求，制订本规范。
1.0.2 本规范适用于标准轨距国家铁路旅客车站新建、改建和扩建工程的建筑设计。
1.0.3 铁路旅客车站站房（以下简称站房）除应按设计年度远期的客运量确定规模外，宜预留扩建的余地。
易扩建的站场客运建筑可分期建设。
1.0.4 铁路旅客车站的建筑规模，应根据旅客最高聚集人数（以下简称最高聚集人数），按表1.0.4划分为四级。
铁路旅客车站建筑规模的划分表1.0.4第二章术语2.0.1 铁路旅客车站 Railway passenger station为旅客办理客运业务，设有旅客候车和安全乘降设施，并由站前广场、站房、站场客运建筑三者组成整体的车站。
2.0.2 旅客最高聚集人数 Maximum passengers in waiting room旅客车站全年上车旅客最多月份中，一昼夜在候车室内瞬时（8～10min）出现的最大候车（含送客）人数的平均值。
2.0.3 站房平台 Platform for station building由站房外墙向城市方向延伸一定宽度，连接站房各个部位及进出站口的平台。
2.0.4 旅客车站专用场地自站房平台外缘至相邻城市道路内缘和相邻建筑基地边缘范围内，包括旅客活动地带与人行通道、车行道、停车场、绿化、建筑小品使用的场地。
2.0.5 公交站点 Bus stop设于站前广场内城市公共交通车辆的首末站或中途站。
2.0.6 线侧下式站房 Low—lying station building旅客车站站场线路的高程高于站前广场地面高程，站房首层地面低于站台面，且高差较大，分层布置的站房。
2.0.7 高架跨线候车室 Elevated overcrossing waiting room位于旅客站台与线路上方，且与站房相连，主要为候车使用的建筑物。
xx市xx街单洞扩孔工程8+12+8m工字钢临时站台设计及荷载验算书一、概况xx市xx街单洞扩孔工程施工期间影响XX站2、3号站台，为保证xx站站台在施工期间旅客列车上下车安全顺畅，施工期间在站台影响范围内设置临时架空站台，根据计算确定，设置8+12+8m跨度临时工字钢站台一座。
既有站台12m宽，临时站台也按12m 设计。
本次按3.0m一车道计算。
荷载包括结构自重，人群集中荷载（4KN/m2）,行包车荷载（轴距2.0m，轮距1.5m，轴重2t），每车道全桥按行使一辆车计算。
便桥采用56c工字钢作为主梁，间距1.5m。
顶部铺设16a槽钢，紧密布置，槽钢与主梁工字钢采用U型扣件固定，槽钢上铺设2mm钢板做桥面板。
二、荷载分析临时站台承受荷载主要由桥梁自重荷载q1，人群荷载q2，及行李车车辆荷载P三部分组成，其中人群荷载及车辆荷载为主要荷载，按活荷载加载。
为简便计算方法，桥梁自重荷载及人群荷载按均布荷载考虑，车辆荷载按集中荷载考虑。
以单片工字钢受力情况分析确定q、P值。
站台活荷载图式如下图所示（单根纵梁）：1、荷载布置：1.1、上部结构恒载：（梅根主梁的影响范围为1.5m宽）（1）桥面板2mm厚钢板：7.85*0.002*1.5*10=0.24KN/m（2）16a槽钢横梁：17.23*6.25*1.5*10/1000=1.62KN/m（3）56c工字钢纵梁：123.9*10/1000=1.24KN/m1.2活载：（1）人群荷载：站台按4KN/m2设计。
q2=4.0*1.5=6 KN/m（2）车辆荷载：按车辆全重4t设计（前后轮轴重各2t）。
P=2*10/2=10KN临时站台行驶速度控制在5km/h以下，冲击系数按0.2计算。
2、q值确定结构自重q1=0.24+1.62+1.24=3.1KN/m，加上钢板连接片等，单片工字钢承受的结构自重按3.6KN/m ,取q1=3.6KN/m。
人群荷载q2=4*1.5=6KN/m，3、P值确定通过调查，临时站台最大要求能通过轴重2t的车辆（全车重4t），单轴集中荷载P=F/2＝10KN。
为20KN，由2片梁同时承受，可得到m ax便桥设计通过车速为5km/小时，故车辆对桥面的冲击荷载较小，故取冲击荷载系数为0.2。
三、结构强度检算按单根纵梁采用midas模型计算，按简支梁及连续梁工况下计算的结构内力如下：工字钢计算跨径l=12m，根据设计规范，工字钢容许弯曲应力[]wσ=210MPa，容许剪应力[]τ=120MPa。
1、计算最大弯矩及剪力及支座反力(简支状况下)最大弯距：m KN M ⋅=0.236max 中, m KN M ⋅=106.2max 边最大剪力:KN V 3.82max =支座反力：KN R 2.130max =中,KN R 57.5max =边 2、验算强度正应力验算：[]MPa MPa cm m KN w M 2105.9241.2551236/3max =<=⋅==σσ满足要求。
（w 为56c 工字钢净截面弹性抵抗矩，查表得到为2551.41cm 3）剪力验算：由于工字钢在受剪力时，大部分剪力由腹板承受，且腹板中的剪力较均匀，因此剪力可近似按d S I V )//(=τ计算。
)/(S I 为惯性矩与半截面的静力矩的比值，d 为腹板厚度，可直接查规范得,即I/S=46.66cm ，d=16.5mm 。
计算得到：[]MPa MPa mm cm KN d S I V 1207.10)5.16*66.46(3.82)/(max =<===ττ满足要求3、整体挠度验算工字钢梁容许挠度[]f 为（1/200~1/1000）L 这里取L/400[]cm cm l f 3400/1200800/===,而梁体变形为整体变形，由2片工字钢为一整体进行验算，Midas 计算得到：[]cm f cm f 35688.2=<=满足要求1、计算最大弯矩及剪力及支座反力(简支状况下)最大弯距：m KN M ⋅=6.112max 中, m KN M ⋅=5.07max 边，m KN M ⋅=-141.2max 顶 最大剪力):KN V 3.88max =支座反力：KN R 144.6max =中,KN R 48.2max =边 2、验算强度正应力验算：[]MPa MPa cm m KN w M 21044.1341.2551112.6/3max =<=⋅==σσ跨中 满足要求。
[]MPa MPa cm m KN w M 21055.3441.2551141.2/3max =<=⋅==σσ顶 满足要求。
（w 为56c 工字钢净截面弹性抵抗矩，查表得到为2551.41cm 3）剪力验算：由于工字钢在受剪力时，大部分剪力由腹板承受，且腹板中的剪力较均匀，因此剪力可近似按d S I V )//(=τ计算。
)/(S I 为惯性矩与半截面的静力矩的比值，d 为腹板厚度，可直接查规范得,即I/S=46.66cm ，d=16.5mm 。
计算得到：[]MPa MPa mm cm KN d S I V 1209.10)5.16*66.46(83.8)/(max =<===ττ满足要求3、整体挠度验算工字钢梁容许挠度[]f 为（1/200~1/1000）L 这里取L/400[]cm cm l f 3400/1200400/===,而梁体变形为整体变形，由2片工字钢为一整体进行验算，Midas 计算得到：[]cm f cm f 30.9462=<=满足要求四、桥面板16a 型槽钢验算按简支梁计算，计算跨径取1.5m 。
车轮宽度按30cm 计算，每对车轮得着地面积为0.3×0.2(宽×长)，则轴重得一半荷载由2根槽钢承担。
采用2t 轴重汽车检算。
E ＝2.0×105Mpa ，I ＝73.3cm 4， W min =16.3cm 3P 0=20*1.2=24KNP=P 0/2=12KNq ＝12/0.2/2=30KN/mM max =qlc(2－c/l)/8=0.125×30×1.5×0.2×（2－0.2/1.5）=2.1KN·mσ＝M max / W min =2.1×1000/(16.3×10-6)=128.83Mpa<1.3[σ]=1.3×145＝188.5 Mpa f ＝qcl 3（8－4c 2/l 2+c 3/l 3）/(384EI)=2.38mm<L/250=6mm 满足要求。
五、横梁、柱及基础计算本桥按每3m 设置一根柱，柱顶焊接2cm 厚钢板平台，上架设2根56c 工字钢横梁1、横梁计算(1)由计算得：最大弯距：m KN M ⋅=0.77max 中，m KN M ⋅=-68.5max 顶最大剪力:KN V 9.98max =支座反力：KN R 3.253max =中,KN R 8.971max =边 (2)验算强度正应力验算：[]MPa MPa cm m KN w M 21009.15)241.2551(0.77/3max =<=⨯⋅==σσ 满足要求。
（w 为56c 工字钢净截面弹性抵抗矩，查表得到为2551.41cm 3）剪力验算：由于工字钢在受剪力时，大部分剪力由腹板承受，且腹板中的剪力较均匀，因此剪力可近似按d S I V )//(=τ计算。
)/(S I 为惯性矩与半截面的静力矩的比值，d 为腹板厚度，可直接查规范得,即I/S=46.66cm ，d=16.5mm 。
计算得到：[]MPa MPa mm cm KN d S I V 12042.6)2*5.16*66.46(9.98)/(max =<===ττ满足要求(3)整体挠度验算工字钢梁容许挠度[]f 为（1/200~1/1000）L 这里取L/400[]cm cm l f 75.0400/300400/===,而梁体变形为整体变形，由2片工字钢为一整体进行验算，Midas 计算得到：[]cm f cm f 75.00.05=<=满足要求2、柱的计算按每3m 布设一根柱计算，柱高按5.5m ，外径0.25m ，壁厚0.005m ，钢材容许应力[]σ=135MP ，长细比100≤λ每根柱受竖向力N=KN R 3.253max =中45441088728.264/))25.0/24.0(1(25.014.3m I -⨯=-⨯⨯=2322108465.34/)24.025.0(14.3m A m -⨯=-⨯= 回转半径m A I i 08664.0/==长细比[]1005.6308664.0/5.5/=≤===λλi h[]MPa MPa m KN A N m 5.92135*685.057.84)108465.3/(3.325/123==≤=⨯==-σϕσ（由5.63=λ查表得685.01=ϕ）由计算得柱结构强度及稳定性满足要求。
3、基础计算本设计采用1m 宽×0.5高条形基础单柱基础受竖向力KN N P 7.32744.1108465.35.55.783.325N 3=⨯⨯⨯⨯+=+=-柱柱基底压应力[]PaPa P A Q 140k 121.7k 1*3/31.525327.7/A )N (/=≤=⨯⨯⨯+=+==σσ）（）（砼柱六、验算结果分析根据以上验算，可见本临时站台可承受总重量为4t 吨的车辆及满布人群荷载。
七、注意事项地基承载力必须满足≥140KPa ，否则应进行换填处理。
在同一时间每3m 宽站台只允许一辆车位于便桥上，车辆自重加装载重量总计不超过4t ，限速5Km/h ，严禁在便桥范围内急刹车。
设计： 复核： 审核：2011-8-19。
