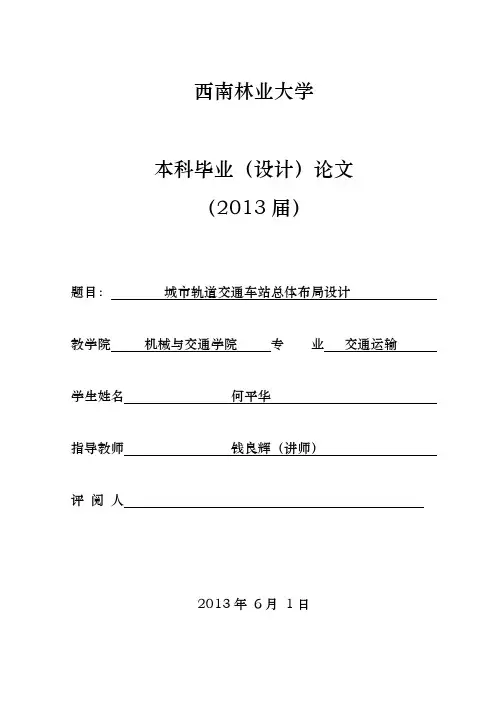

西南林业大学本科毕业（设计）论文（2013届）题目：城市轨道交通车站总体布局设计教学院机械与交通学院专业交通运输学生姓名何平华指导教师钱良辉（讲师）评阅人2013年6月1日城市轨道交通车站总体布局设计何平华(西南林业大学机械与交通学院交通运输，云南昆明，650224)摘要：随着我国社会的迅速发展，城市道路的交通拥挤情况日益严重。

大容量、有单独运行空间的城市轨道交通在国内城市受到了普遍关注，并且得到了快速发展。

随着城市交通道路网的逐渐发展，城市轨道交通可以承担整个城市公共交通客流量的一半以上，充分体现了其在城市交通系统中的骨干作用，缓解了城市的交通拥挤的状况。

在整个城市轨道交通系统的规划过程中，站点的规划和布局尤为重要。

站点布设的合理程度，以及与其他交通方式接驳的便利程度等因素都会影响城市轨道交通车站对于出行居民的吸引能力，进而影响整个城市轨道交通系统的客流吸引量和城市轨道交通线网整体的运营效益。

本文主要从站点组成和站点的布局两个方面，对城市轨道交通车站规划进行了研究。

首先，通过对城市轨道车站组成的认识和客流吸引范围和车站内外布局设施布置的论述，分析了车站吸引能力和车站客流需求；通过分析城市轨道交通列车在站的特征，指出了旅客在车站候车花费时间。

从而设计合理安全的城市轨道交通车站，最后应用假设的方法来设计满足相对客流量的城市轨道车站。

本文通过对已有研究成果的有效合理利用，从优化的角度来分析和设计城市轨道交通车站，提高了城市轨道交通车站规划的全面性，在一定程度上增强了城市轨道交通系统的规划。

关键词：轨道车站；轨道站间距；客流量；聚散客流Design of the overall layout of the city rail transit stationHe Pinghua（Traffic and Transportation 2009, Southwest Forestry University, Kunming Yunnan,650224）Abstract：With the rapid development of China's society, city road traffic is becoming more and more serious. Large capacity, a separate operation space of city rail transit in China city attracted attention, and obtained the fast development. With the gradual development of city road network, more than half of city rail transit can take the whole city public transportation passenger flow, fully reflects the key role in the city traffic system, ease the city's traffic congestion..In the planning process of the whole city track traffic system, planning and layout of the site is very important. Reasonable site layout, and other modes of transport connection convenience degree will influence the city rail transit station for the inhabitant trip attraction, thereby affecting the entire city track traffic system passenger flow attraction operation benefit and city rail transit network of the whole.This paper mainly from the two aspects of the site and the layout of the site, the city rail transit station planning were studied. First of all, the attraction scope and inside and outside the station layout layout through understanding and flow of city rail station on the station, analysis ability to attract and station passenger demand; through the analysis of city rail transit train in the station features, pointed out the passengers spent on waiting time. In order to design the city rail transit station reasonably safe, finally application of hypothesis to design to meet the station of city track traffic.In this paper, based on the existing research results of the effective and reasonable utilization, from the perspective of optimization analysis and design of city rail transit station, improve the comprehensive city rail transit station planning, enhance the city rail transit system planning in a certain extent.Keywords: Rail station railway station spacing passenger flow and passenger flow;目录第1章绪论 (8)1.1研究背景 (8)1.2研究目的和意义 (9)1.3国内外研究现状 (9)1.3.1国外研究现状 (9)1.3.2国内研究现状 (10)1.4研究内容与研究方法 (12)1.4.1论文研究内容 (12)1.4.2论文的研究方法 (12)第2章城市轨道交通车站总体设计方案 (14)2.1站点的总体设计方案 (14)2.1.1轨道车站设计的原则与目标 (14)2.1.2 轨道车站的分类与组成 (15)2.1.3 城市轨道交通车站的组成 (19)2.1.4城市轨道地下车站总平面布局 (20)2.2换乘车站方案设计 (27)2.2.1 城市轨道交通线网与公交线网的衔接与换乘 (27)2.2.2 城市轨道交通线路与其他路线路换乘 (27)第3章城市轨道交通车站选址的合理设计 (28)3.1城市轨道交通车站设置因素 (28)3.1.1城市轨道交通需求 (29)3.1.2城市土地的利用结构 (30)3.2城市轨道交通车站的选址 (31)3.2.1站点选址考虑的影响因素 (31)3.2.2站点选址采用的方法 (32)3.2.3城市轨道交通选址布局 (33)第4章城市轨道交通车站的虚拟布局 (35)4.1虚设的条件 (35)4.2.城市轨道车站的选址 (35)4.3城市轨道车站总体布局 (35)4.3.1站台形式 (35)4.3.2．车站主体 (36)4.3.3.车站出入口的布置 (36)4.3.4．站厅 (37)4.3.5站台 (37)4.3.6检售票设置 (38)4.3.7楼梯及通道尺寸设置 (39)结论 (42)参考文献 (43)指导教师简介 (45)致谢 (46)第1章绪论1.1研究背景城市轨道交通作为大运量的城市交通系统，与其他城市交通工具相比，具有独特的魅力和不可比拟的优越性，在国内城市越来越受到青睐，许多大中城市都开展了城市轨道交通的规划与建设。

地铁车站工程施工总体部署、平面布置、主要施工方案及工期计划安排1、施工平面布置1.1平面布置原则施工平面布置及场地规划遵循以下原则：科学合理布置，占地面积少。

合理组织运输，减少二次搬运。

临时设施建筑方便生活生产，生后区和生产区域单独设置。

区域划分合理满足总体部署要求，利用临时设施服务，降低建造费用。

充分利用既有市政道路交通，减少施工临时便工程。

符合安全、环保、消防、节能要求。

加强对施工场地的安全保卫、施工机具、材料布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。

1.2施工平面布置及说明本标段临时工程本着“方便施工、精简节约、便于管理、经济环保、美观适用”的原则布置，且遵守天津市塘沽区交运管理、供电、供水、环保等有关部门的要求和规定，切实做好场地围挡、场地内外疏排水、场区硬化及生活、生产用电、用水、排污等工作。

1.3施工场区布置场区内主要进行车站围护结构、基坑降水、基坑开挖支护、车站主体结构及出入口等附属的施工。

车站围护结构施工完成后，进行土方开挖和车站结构施工，考虑满足盾构始发的先决条件。

施工时主要考虑在基坑南北侧布置材料堆放场地、临时加工制作区等。

在车站施工过程中，在未开挖路面上设置临时支撑堆放场地和拼装场地，其余堆场统一协调管理。

围挡内施工场地除结构范围外均采用200mm厚的C20混凝土进行地面硬化，基坑周围及施工临建前均设排水沟，且封闭成环，利于施工用水及雨水的排放。

待主体结构完成后，在车站顶板布置相关材料的堆放场、架料堆放场地、渣土场等。

1.3.1施工现场围挡根据工程实际情况，结合总体施工组织安排，本标段施工场地在业主指定区域内布置。

施工围挡按照招标文件要求执行，做到标准统一、美观整齐。

现场围挡采用砌筑墙体，根据施工进度分五期实施。

围挡规格符合国家、天津市建设行政主管部门的规定，保证连续、整齐、牢固和美观，并及时维护。

共设置两个大门，大门内侧悬挂“十牌一图牌”。

地铁车站和区间隧道的设计和选型（推荐5篇）第一篇：地铁车站和区间隧道的设计和选型一、地铁车站的建筑设计地铁车站的分类1.1 按照车站埋深分：浅埋车站、深埋车站1.2 按照车站运营性质分：中间站、区域站、换乘站、枢纽站、联运站、终点站1.3 按照车站结构断面形式分：矩形断面、拱形断面、圆形断面、其他1.4 按车站站台形式分：岛式、侧式、岛侧混合式地铁车站建筑及平面布局2.1 地铁车站的组成地铁车站由车站主体（站台、站厅、生产、生活用房）、出入口及通道、通风道及地面通风厅等三大部分组成。

车站建筑又可概括为以下部分组成：乘客使用空间、运营管理用房、技术设备用房、辅助用房。

2.2 车站总体平面布置按照以下流程确定：前期工作（设计资料的收集、现场调查、构思），确定车站中心位置及方向，选定车站类型，合理布置车站出入口、通道、通风道与地面通风厅。

车站建筑设计 3.1 车站设计 3.1.1 设计原则（1）根据车站规模、类型及平面布置，合理组织人流路线，划分功能分区。

（2）车站一般宜设在直线上。

（3）车站公用区间划分为付费区和非付费区。

（4）隔、吸声措施。

（5）无障碍通行。

3.1.2平剖面设计（1）车站规模确定。

确定车站外形尺寸大小、层数和站房面积，确定车站规模大小。

（2）车站功能分析。

确定车站乘客流线、工作人员流线、设备工艺流线等，以便于合理进行车站平剖面布置。

1（3）站厅设计。

主要解决客流出入的通道口、售票、进出站检票、付费区与非付费区的分隔、站厅与站台的上下楼梯与自动楼梯的位置等。

（4）站台设计。

确定站台形式、站台层的有效长度、宽度和站台高度，然后进行站台层公共区（上、下车与候车区及疏散通路）的设计。

（5）主要房间布置。

包括变电所、环控用房、主副值班室、车站控制室、站长室等，一般设置在站厅和站台层的两端。

（6）车站主要设施布置。

包括楼梯、自动扶梯、电梯、售检票设施等的布置和各部位通过能力的设计，按照有关规范执行。

地铁标准站的建筑设计总结如今全国许多大城市都在建或计划兴建地铁站，以缓解地面交通的紧张形势，设计师在设计地铁标准站时需要综合考虑站址周边环境以及功能、美观等多个因素来进行设计。

1 地铁站的主要设计原则1.1 车站设计应以人为本，以满足客流要求，乘降安全，疏导迅速，环境舒适，布置紧凑，便于管理为基本功能要求。

1.2 站址应选在客流量大、并且便于乘客乘降的地方。

使其能最大限度地吸引客流。

不但方便地铁各线的换乘，也能方便与其它公交系统的换乘。

1.3 车站规模除满足远期高峰小时预测客流集散量和运营的需要外，还应满足事故发生时乘客紧急疏散的需要。

1.4 车站防灾设计严格按照《建筑抗震设计规范》、《建筑设计防火规范》和《地铁设计规范》的有关规定执行。

1.5 车站平面设计力求功能分区合理、布局紧凑，并便于运营管理和设备布置，车站内应具有良好的通风、照明、卫生、防灾等条件。

1.6 地下车站出入口、风亭、冷却塔位置应符合市规划部门的规划要求，尽量与现有或规划建筑合建，减少对城市景观的影响，并符合市人防、消防部门的有关要求。

1.7 考虑无障碍设计，设置盲道和无障碍电梯。

如遇到设置垂直电梯有困难的车站，考虑输送残疾人轮椅车的无障碍升降平台。

1.8 防洪（涝）安全措施根据《中华人民共和国人民防空法》和新颁布的《人民防空工程战术技术要求》，城市地下交通以及其他地下工程的建设，应兼顾人民防空的需要。

2 地铁车站设计的主要控制因素地铁车站站位和出入口的布置以及施工工法的选择取决于几点控制因素：①站址附近的环境以及建筑的情况；②客流吸引；③地面交通情况；④工程地质条件；⑤地下管线的分布情况。

下面以深圳地铁5号线工程长龙站的设计为例，具体阐述在做地铁站的建筑设计时应该如何综合考虑这几点控制因素。

2.1 长龙站概述深圳地铁5号线西起前海湾，经宝安新旧城区、西丽、龙华、布吉，至终点黄贝岭站。

线路全长40.058km，其中高架线3.424km，地下线路35.858km，过渡段0.776km，共设车站27座，其中高架站2座，地下站25座，平均站间距1.512km。

地铁车站模板地铁车站是城市交通网络中非常重要的一部分，它承载着成千上万的乘客每天的出行需求。

一个良好的地铁车站设计不仅可以提高乘客的出行效率，还可以为城市增添一道靓丽的风景线。

下面，我们将介绍一个地铁车站的设计模板，希望能够为您的设计工作提供一些参考和灵感。

首先，地铁车站的入口设计非常重要。

入口处需要设置明显的指示标识，方便乘客快速找到车站。

同时，入口处应该设置遮阳和防雨设施，为乘客提供舒适的候车环境。

入口处的设计还应考虑到乘客的流量，合理安排通道和安检设施，确保乘客安全有序地进出车站。

其次，车站站台的设计也至关重要。

站台应该宽敞明亮，设置舒适的座椅和候车区域，为乘客提供舒适的候车环境。

在站台设置数字显示屏和广播系统，及时向乘客发布列车信息和注意事项。

站台的设计还应考虑到乘客的换乘需求，合理设置换乘通道和指示标识，方便乘客快速换乘。

此外，车站的装饰设计也是不可忽视的部分。

车站的装饰应该与城市的文化和特色相结合，营造出独特的城市风貌。

可以在车站设置艺术装置和文化展示，为乘客的候车时间增添一些乐趣和文化体验。

同时，车站的装饰还应考虑到乘客的视觉舒适度，避免过于刺眼和杂乱的装饰风格，营造出舒适宜人的车站环境。

最后，车站的安全设计是设计中至关重要的一环。

车站应设置监控系统和安全警示设施，确保乘客的人身和财产安全。

在紧急情况下，车站应该设置紧急疏散通道和应急设施，保障乘客的安全和逃生畅通。

车站的安全设计还应考虑到老幼病残乘客的出行需求，设置无障碍设施和便利设施，为所有乘客提供安全便利的出行环境。

总的来说，一个成功的地铁车站设计需要考虑到乘客的出行需求、舒适度和安全性。

希望以上的设计模板能够为您的设计工作提供一些帮助和启发，祝您的设计工作顺利，为城市的交通出行添砖加瓦。

地铁车站的总平面设计要点分析摘要：地铁作为城市重要的公共交通系统，对引导城市结构发展，支持土地开发有非常重要的作用。

地铁车站的站位选择及出入口布置等车站总平面设计是决定建成后运营效果的关键因素。

因此，本文结合工程实例，对地铁车站总平面设计的设计要点进行探讨分析。

关键词：地铁车站，总平面设计，要点Abstract: the subway as a city of important public transport system, to guide urban structure development, support the land development has a very important role. The subway station selection and arrangement of the entrance and exit to the position the total plane design is after the completion of the operation of the effect to the key factors. Therefore, this article combined with practical engineering, the subway station, the total plane design key points of the design of the analysis.Key words: the subway station, the total plane design, the main points为实现社会可持续性发展，提倡绿色出行，解决城市交通拥堵问题，城市轨道交通必须配合城市社会和经济发展，发挥缓解交通和诱导交通的双重功能，支持城市发展的结构，引导土地开发。

为此，城市轨道交通的线路必须经过城市中心区域，并设置站点。

3号线的概况------自己在网上查（10）青龙寺站中心里程为AK26+075，位于经七路(雁翔路)和西影路交叉口东侧，经七路现状宽度28m，西影路现状40m宽。

交叉口的西北侧是铁炉庙村，交叉口的西南侧是西安市伟达企业集团公司，交叉口的东北侧为水云间酒店，铁一村和陕西金盾汽车修理厂，交叉口的东南侧是西北水电监测中心。

交叉口周边规划情况：西北侧规划的是，居住和绿化用地，西南角规划为绿化用地，东北角规划为金融，市政文化娱乐用地，东南角为居住用地。

青龙寺站为地下三层岛式站。

第十一章车站建筑11.1 主要设计原则与技术标准11.1.1 主要设计原则1、车站是轨道交通乘客集散和乘降的场所，因此车站建筑设计应体现交通功能的特点。

车站布置应符合城市总体规划、轨道交通线网规划、城市交通、建筑环境及管线规划的要求，与城市发展规划和周边环境相适应。

2、地铁车站作为交通规划网中的一个节点，不仅要搞好轨道交通线路之间的客流换乘，还应做好与地面交通客流的换乘和衔接，同时根据车站所在周围的环境条件，紧密结合西安市城市总体规划，确定车站合理站位，最大限度地吸引客流，使乘客安全、方便、迅速地进、出车站。

妥善处理车站与城市交通、文物古迹、地面建筑、地下管线、地下构筑物之间的关系，尽量减少房屋拆迁、管线迁移和施工时对文物古迹、地面建筑物、地面交通及市民的影响。

3、为充分体现“安全、可靠、经济、适用”的建设目标，应合理确定车站类型、规模和车站布置形式。

在满足乘客需求和运营管理及行车安全的前提下，充分利用地形、地貌条件，最大限度的压缩车站规模，使车站设计能体现出综合最优的效果。

4、车站的形式应根据线路条件和站址环境特点，因地制宜，合理的利用城市地下、地上建筑空间，根据车站环境尽量考虑车站与地面建筑物合建、与商业结合的可能性，使商业人流与地铁客流互相带动，提升该地块的商业价值，为物业开发创造条件。

5、车站规模应根据远期（2040年）预测客流的集散量和车站本身行车管理、设备用房的需要来确定。

地铁设计车站建筑9 车站建筑9．1 一般规定9．1．1 车站的总体布局应符合城市规划、城市综合交通规划、环境保护和城市景观的要求，并应处理好与地面建筑、城市道路、地下管线、地下构筑物及施工时交通组织之间的关系。

9．1．2 车站设计应满足客流需求，并应保证乘降安全、疏导迅速、布置紧凑、便于管理，同时应具有良好的通风、照明、卫生和防灾等设施。

9．1．3 车站的站厅、站台、出入口通道、楼梯、自动扶梯和售、检票口(机)等部位的通过能力，应按该站超高峰设计客流量确定；出入口通道、楼梯、自动扶梯的通过能力应按本规范第28．2．11条的要求进行校核。

超高峰设计客流量应为该站预测远期高峰小时客流量或客流控制期高峰小时客流量乘以1．1～1．4超高峰系数。

9．1．4 车站设计应满足系统功能要求，合理布置设备与管理用房，并宜采用标准化、模块化、集约化设计。

9．1．5 车站的地下、地上空间宜综合利用。

9．1．6 车站应设置无障碍设施。

9．1．7 地下车站的土建工程不宜分期建设，地面、高架车站及相关地面建筑可分期建设。

9．2 车站总体布置9．2．1 车站总体布置应根据线路特征、运营要求、地上和地下周边环境及车站与区间采用的施工方法等条件确定。

站台可选用岛式、侧式或岛侧混合式等形式。

9．2．2 车站竖向布置应根据线路敷设方式、周边环境及城市景观等因素，可选取地下多层、地下一层、路堑式、地面、高架一层、高架多层等形式。

地下车站埋设宜浅，高架车站层数宜少，有条件的地下或高架车站宜将站厅及设备、管理用房设于地面。

9．2．3 换乘车站应根据地铁线网规划、线路敷设方式、地上及地下周边环境、换乘量的大小等因素，可选取同车站平行换乘、同站台平面换乘、站台上下平行换乘、站台间的“十”形、“T”形、“L”形、“H”形等换乘及通道换乘形式。

9．2．4 车站出入口与风亭的位置，应根据周边环境及城市规划要求进行布置。

出入口位置应有利于吸引和疏散客流；风亭位置应满足功能要求，并应满足规划、环保、消防和城市景观的要求。
