衡重式路肩墙每延米计算式(计梁)

衡重式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007>，以下简称《规范》《水工建筑物荷载设计规范》(DL 5077－1997>《水工挡土墙设计》(中国水利水电出版社>2．断面尺寸参数：墙顶宽度B1 = 0.60m，前趾宽度B2 = 0.40m，衡重台宽度B3 = 2.90m墙身高度H = 4.70m，上墙高度H1 = 3.60m，墙趾高H2 = 0.70m上墙背坡比= 1 : 0.300，下墙背坡比= 1 : 0.750，墙面坡比= 1 : 0.250挡土墙底板前趾高程＝ 0.00 m，底板底部坡比＝ 0.000 : 1墙前填土顶面高程▽前地＝ 4.00 m，墙前淤沙顶面高程▽沙＝ 3.00 m 3．设计参数：挡土墙的建筑物级别为4级。

抗震类型：非抗震区挡土墙。

水上回填土内摩擦角φ ＝ 32.00度，水下回填土内摩擦角φ' ＝ 32.00度墙背与填土摩擦角δ ＝ 17.50度回填土凝聚力C ＝ 15.00kN/m2采用等代内摩擦角法计算粘性填土土压力。

地基土质为：松软墙底与地基间摩擦系数f ＝ 0.304．回填土坡面参数：回填土表面折线段数为：0段折线起点距墙顶高差＝ 0.00 m填土面与水平面夹角β ＝ 0.00度原地面线水平角θ ＝ 30.00度，原地面与填土摩擦角δr ＝ 18.00度5．材料参数：回填土湿容重γs＝ 18.00kN/m3，回填土浮容重γf＝ 10.00kN/m3墙身材料容重γq＝ 24.00kN/m3墙身材料容许压应力[R a] ＝ 500.00 kPa，墙身材料容许剪应力[R j] ＝ 110.00 kPa墙身材料容许拉应力[R l] ＝ 150.00 kPa，地基允许承载力[σo] ＝ 350.00 kPa 6．荷载计算参数：冰层厚度T b＝ 0.00 m，静冰压力系数＝ 0.000计算浪压力时采用的位置类型：内陆峡谷水库风区长度D ＝ 0.000 m，墙前河<库）底坡度i ＝ 1 : 100.00重现期为50年的年最大风速v o＝ 24.000 m/s多年平均的最大风速v o' ＝ 30.000 m/s冻胀墙体变形系数m o＝ 0.700，冻胀量Δhd＝ 30.00 mm地震动态分布系数为梯形分布，最大值αm＝ 2.00三、计算参数：3．计算公式：程序采用库伦主动土压力公式计算土压力，计算公式如下：E ＝ 0.5×γ×H2×K aE x＝ E×cos(ε＋δ>E y＝ E×sin(ε＋δ>K a＝ cos2(φ－ε>/cos2ε/cos(ε＋δ>/{1+[sin(φ＋δ>sin(φ－β>/cos(ε＋δ>/cos(ε－β>]0.5}2<《规范》式A.0.1-2）式中：E为作用于墙背的主动土压力，作用点为距墙底1/3高处，方向与水平面成(ε＋δ>夹角K a为主动土压力系数ε为墙背与铅直面的夹角，ε＝36.87度当墙后填土为黏性土，粘聚力C=15.00kN时：采用等值内摩擦角法计算主动土压力。

目录目录一、设计任务书 (1)1.1设计要求 (1)1.2设计资料 (1)1.3设计依据 (4)二、设计及设计计算书 (4)2.1 点绘地面横断面（1,2号图） (4)2.2 挡土墙高度及断面尺寸确定（3号图） (4)2.3 挡土墙正面图（4号图） (4)2.4 设计说明(2号图) (4)2.5 挡土墙设计计算土压力，稳定性以及强度验算 (4)2.5.1第 1 种情况: 无荷载的情况 (7)2.5.2第 2 种情况: 所有荷载都作用的情况 (13)三、参考文献 (22)单线铁路衡重式路肩挡土墙设计一、设计任务书1.1设计要求1、根据线路横断面测量资料，点绘路基设计地段的地面横断面，并按给定的线路中心地面设计标高、设计段起点路肩设计标高和线路坡度，对该段路基进行施工图设计；2、本段路基需设置路肩衡重挡土墙；3、对墙身最高的挡土墙设计断面进行检算，包括计算土压力、绘制土压应力图、检算全墙稳定性和墙身截面强度；4、绘制路基横断面设计图及挡土墙正面设计图，计算挡土墙的工程数量，编写设计说明。

1.2设计资料线路标准：单线Ⅰ级铁路轨道类型：重型旅客列车设计行车速度：160 km/h基床表层类型为：土质线路纵断面： 1.7 ‰线路平面：直线路基设计起迄里程：DK536 +710 ～DK536+825起点路肩设计标高：411.0线路横断面及中线地面标高测量记录：（附录:1）挡土墙圬工材料：C20片石混凝土，γ＝23KN/m3圬路基填料：填土物理力学指标：γ= 17.7KN/m3φ＝30.5°挡土墙地基容许承载力［σ］＝500 Kpa，地基摩擦系数f=0.4地质资料;（1）砂粘土［σ］＝200 Kpa（2）石灰岩［σ］＝400～600 Kpa（按照400 Kpa全横断面测量记录风化，500 Kpa强风化，600 Kpa中风化考虑）数据说明：(412.20)－线路中桩高程。

0.5/4.0－横断面上某点距线路中桩的高差和距离，高差/距离，其中负值为比中桩低，正值为比中桩高。

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式路肩挡土墙500kpa高11米计算时间：2013-11-09 23:16:38 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 11.000(m)上墙高: 4.400(m)墙顶宽: 0.800(m)台宽: 1.200(m)面坡倾斜坡度: 1:0.050上墙背坡倾斜坡度: 1:0.350下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.550(m)墙趾台阶h1: 1.100(m)墙趾台阶面坡坡度为: 1:0.000墙底倾斜坡率: 0.100:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 24.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.700墙身砌体容许压应力: 6800.000(kPa)墙身砌体容许弯曲拉应力: 430.000(kPa)墙身砌体容许剪应力: 850.000(kPa)材料抗压强度设计值: 7.820(MPa)系数醩: 0.0020挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 21.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 25.000(kN/m3)修正后地基承载力特征值: 500.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.400地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 4.000 0.080 1第1个: 距离0.000(m),宽度4.001(m),高度0.476(m) 2004路基规范挡土墙车辆荷载地面横坡角度: 20.000(度)填土对横坡面的摩擦角: 17.500(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 11.286(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 24.752(度)Ea=166.503(kN) Ex=65.294(kN) Ey=153.167(kN) 作用点高度 Zy=1.632(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.840(度) 第1破裂角=24.514(度)Ea=144.545(kN) Ex=65.982(kN) Ey=128.607(kN) 作用点高度 Zy=1.637(m) 计算下墙土压力无荷载时的破裂角 = 34.732(度)按力多边形法计算得到:破裂角： 34.732(度)Ea=179.578(kN) Ex=179.250(kN) Ey=10.850(kN) 作用点高度 Zy=2.941(m) 墙身截面积 = 28.847(m2) 重量 = 692.327 (kN)衡重台上填料重(包括超载) = 78.826(kN) 重心坐标(2.071,-2.421)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 767.326(kN) En = 163.166(kN) Wt = 76.733(kN) Et = 230.139(kN) 滑移力= 153.406(kN) 抗滑力= 372.197(kN)滑移验算满足: Kc = 2.426 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 258.440(kN) > 0.0地基土层水平向: 滑移力= 245.232(kN) 抗滑力= 644.601(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.629 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.095 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.720 (m)相对于墙趾,上墙Ex的力臂 Zy = 8.237 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.599 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.654 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 1019.263(kN-m) 抗倾覆力矩= 2213.810(kN-m)倾覆验算满足: K0 = 2.172 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 855.289(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 930.492(kN) 作用于墙趾下点的总弯矩=1194.547(kN-m) 基础底面宽度 B = 2.878 (m) 偏心距 e = 0.155(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.284(m)基底压应力: 趾部=427.889 踵部=218.803(kPa)最大应力与最小应力之比 = 427.889 / 218.803 = 1.956作用于基底的合力偏心距验算满足: e=0.155 <= 0.167*2.878 = 0.480(m)墙趾处地基承载力验算满足: 压应力=427.889 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=218.803 <= 650.000(kPa)地基平均承载力验算满足: 压应力=323.346 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 177.408 (kN)上墙墙背处的 Ex = 65.982 (kN)上墙墙背处的 Ey = 23.094 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 1.008 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.637 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.987 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.582(m)截面宽度 B = 2.560 (m) 偏心距 e1 = 0.698(m)截面上压应力: 面坡=206.497 背坡=-49.855(kPa)压应力验算满足: 计算值= 206.497 <= 6800.000(kPa)拉应力验算满足: 计算值= 49.855 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.554 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 33.716(度)斜剪应力验算满足: 计算值= 39.634 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 200.502(kN)轴心力偏心影响系数醟= 0.524挡墙构件的计算截面每沿米面积A = 2.560(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.993计算强度时:强度验算满足: 计算值= 200.502 <= 10493.769(kN)计算稳定时:稳定验算满足: 计算值= 200.502 <= 10425.086(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 28.427(m2) 重量 = 682.242 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.098 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 900.524(kN) 作用于墙趾下点的总弯矩=1193.948(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.326(m)截面宽度 B = 2.935 (m) 偏心距 e1 = 0.142(m)截面上偏心距验算满足: e1= 0.142 <= 0.250*2.935 = 0.734(m)截面上压应力: 面坡=395.679 背坡=217.966(kPa)压应力验算满足: 计算值= 395.679 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -39.175 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 900.524(kN)轴心力偏心影响系数醟= 0.973挡墙构件的计算截面每沿米面积A = 2.935(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.935计算强度时:强度验算满足: 计算值= 900.524 <= 22327.502(kN)计算稳定时:稳定验算满足: 计算值= 900.524 <= 20868.576(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.900(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 24.752(度)Ea=166.503(kN) Ex=65.294(kN) Ey=153.167(kN) 作用点高度 Zy=1.632(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.840(度) 第1破裂角=24.514(度)Ea=144.545(kN) Ex=65.982(kN) Ey=128.607(kN) 作用点高度 Zy=1.637(m) 计算下墙土压力无荷载时的破裂角 = 34.273(度)按力多边形法计算得到:破裂角： 34.273(度)Ea=129.375(kN) Ex=129.138(kN) Ey=7.816(kN) 作用点高度 Zy=2.398(m) [强度验算]验算截面以上，墙身截面积 = 25.047(m2) 重量 = 601.128 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.173 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 816.377(kN) 作用于墙趾下点的总弯矩=830.723(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.018(m)截面宽度 B = 2.660 (m) 偏心距 e1 = 0.312(m)截面上偏心距验算满足: e1= 0.312 <= 0.250*2.660 = 0.665(m)截面上压应力: 面坡=523.194 背坡=90.623(kPa)压应力验算满足: 计算值= 523.194 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -49.410 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 816.377(kN)轴心力偏心影响系数醟= 0.858挡墙构件的计算截面每沿米面积A = 2.660(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.925计算强度时:强度验算满足: 计算值= 816.377 <= 17846.592(kN)计算稳定时:稳定验算满足: 计算值= 816.377 <= 16513.082(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 11.286(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 24.752(度)Ea=166.503(kN) Ex=65.294(kN) Ey=153.167(kN) 作用点高度 Zy=1.632(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.840(度) 第1破裂角=24.514(度)Ea=144.545(kN) Ex=65.982(kN) Ey=128.607(kN) 作用点高度 Zy=1.637(m) 计算下墙土压力无荷载时的破裂角 = 34.732(度)按力多边形法计算得到:破裂角： 34.732(度)Ea=179.578(kN) Ex=179.250(kN) Ey=10.850(kN) 作用点高度 Zy=2.941(m) 墙身截面积 = 28.847(m2) 重量 = 692.327 (kN)衡重台上填料重(包括超载) = 78.826(kN) 重心坐标(2.071,-2.421)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 767.326(kN) En = 163.166(kN) Wt = 76.733(kN) Et = 230.139(kN)滑移力= 153.406(kN) 抗滑力= 372.197(kN)滑移验算满足: Kc = 2.426 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 258.440(kN) > 0.0地基土层水平向: 滑移力= 245.232(kN) 抗滑力= 644.601(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.629 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.095 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.720 (m)相对于墙趾,上墙Ex的力臂 Zy = 8.237 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.599 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.654 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 1019.263(kN-m) 抗倾覆力矩= 2213.810(kN-m)倾覆验算满足: K0 = 2.172 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 855.289(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 930.492(kN) 作用于墙趾下点的总弯矩=1194.547(kN-m) 基础底面宽度 B = 2.878 (m) 偏心距 e = 0.155(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.284(m)基底压应力: 趾部=427.889 踵部=218.803(kPa)最大应力与最小应力之比 = 427.889 / 218.803 = 1.956作用于基底的合力偏心距验算满足: e=0.155 <= 0.167*2.878 = 0.480(m)墙趾处地基承载力验算满足: 压应力=427.889 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=218.803 <= 650.000(kPa)地基平均承载力验算满足: 压应力=323.346 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 177.408 (kN)上墙墙背处的 Ex = 65.982 (kN)上墙墙背处的 Ey = 23.094 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 1.008 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.637 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.987 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.582(m)截面宽度 B = 2.560 (m) 偏心距 e1 = 0.698(m)截面上压应力: 面坡=206.497 背坡=-49.855(kPa)压应力验算满足: 计算值= 206.497 <= 6800.000(kPa)拉应力验算满足: 计算值= 49.855 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.554 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 33.716(度)斜剪应力验算满足: 计算值= 39.634 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 200.502(kN)轴心力偏心影响系数醟= 0.524挡墙构件的计算截面每沿米面积A = 2.560(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.993计算强度时:强度验算满足: 计算值= 200.502 <= 10493.769(kN)计算稳定时:稳定验算满足: 计算值= 200.502 <= 10425.086(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 28.427(m2) 重量 = 682.242 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.098 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 900.524(kN) 作用于墙趾下点的总弯矩=1193.948(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.326(m)截面宽度 B = 2.935 (m) 偏心距 e1 = 0.142(m)截面上偏心距验算满足: e1= 0.142 <= 0.250*2.935 = 0.734(m)截面上压应力: 面坡=395.679 背坡=217.966(kPa)压应力验算满足: 计算值= 395.679 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -39.175 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 900.524(kN)轴心力偏心影响系数醟= 0.973挡墙构件的计算截面每沿米面积A = 2.935(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.935计算强度时:强度验算满足: 计算值= 900.524 <= 22327.502(kN)计算稳定时:稳定验算满足: 计算值= 900.524 <= 20868.576(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.900(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 24.752(度)Ea=166.503(kN) Ex=65.294(kN) Ey=153.167(kN) 作用点高度 Zy=1.632(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.840(度) 第1破裂角=24.514(度)Ea=144.545(kN) Ex=65.982(kN) Ey=128.607(kN) 作用点高度 Zy=1.637(m) 计算下墙土压力无荷载时的破裂角 = 34.273(度)按力多边形法计算得到:破裂角： 34.273(度)Ea=129.375(kN) Ex=129.138(kN) Ey=7.816(kN) 作用点高度 Zy=2.398(m) [强度验算]验算截面以上，墙身截面积 = 25.047(m2) 重量 = 601.128 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.173 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 816.377(kN) 作用于墙趾下点的总弯矩=830.723(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.018(m)截面宽度 B = 2.660 (m) 偏心距 e1 = 0.312(m)截面上偏心距验算满足: e1= 0.312 <= 0.250*2.660 = 0.665(m)截面上压应力: 面坡=523.194 背坡=90.623(kPa)压应力验算满足: 计算值= 523.194 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -49.410 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 816.377(kN)轴心力偏心影响系数醟= 0.858挡墙构件的计算截面每沿米面积A = 2.660(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.925计算强度时:强度验算满足: 计算值= 816.377 <= 17846.592(kN)计算稳定时:稳定验算满足: 计算值= 816.377 <= 16513.082(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 11.286(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 24.752(度)Ea=166.503(kN) Ex=65.294(kN) Ey=153.167(kN) 作用点高度 Zy=1.632(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.840(度) 第1破裂角=24.514(度)Ea=144.545(kN) Ex=65.982(kN) Ey=128.607(kN) 作用点高度 Zy=1.637(m) 计算下墙土压力无荷载时的破裂角 = 34.732(度)按力多边形法计算得到:破裂角： 34.732(度)Ea=179.578(kN) Ex=179.250(kN) Ey=10.850(kN) 作用点高度 Zy=2.941(m) 墙身截面积 = 28.847(m2) 重量 = 692.327 (kN)衡重台上填料重(包括超载) = 78.826(kN) 重心坐标(2.071,-2.421)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 767.326(kN) En = 163.166(kN) Wt = 76.733(kN) Et = 230.139(kN) 滑移力= 153.406(kN) 抗滑力= 372.197(kN)滑移验算满足: Kc = 2.426 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 258.440(kN) > 0.0地基土层水平向: 滑移力= 245.232(kN) 抗滑力= 644.601(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.629 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.095 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.720 (m)相对于墙趾,上墙Ex的力臂 Zy = 8.237 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.599 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.654 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 1019.263(kN-m) 抗倾覆力矩= 2213.810(kN-m)倾覆验算满足: K0 = 2.172 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 855.289(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 930.492(kN) 作用于墙趾下点的总弯矩=1194.547(kN-m) 基础底面宽度 B = 2.878 (m) 偏心距 e = 0.155(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.284(m)基底压应力: 趾部=427.889 踵部=218.803(kPa)最大应力与最小应力之比 = 427.889 / 218.803 = 1.956作用于基底的合力偏心距验算满足: e=0.155 <= 0.167*2.878 = 0.480(m)墙趾处地基承载力验算满足: 压应力=427.889 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=218.803 <= 650.000(kPa)地基平均承载力验算满足: 压应力=323.346 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 177.408 (kN)上墙墙背处的 Ex = 65.982 (kN)上墙墙背处的 Ey = 23.094 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 1.008 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.637 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.987 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.582(m)截面宽度 B = 2.560 (m) 偏心距 e1 = 0.698(m)截面上压应力: 面坡=206.497 背坡=-49.855(kPa)压应力验算满足: 计算值= 206.497 <= 6800.000(kPa)拉应力验算满足: 计算值= 49.855 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.554 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 33.716(度)斜剪应力验算满足: 计算值= 39.634 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 200.502(kN)轴心力偏心影响系数醟= 0.524挡墙构件的计算截面每沿米面积A = 2.560(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.993计算强度时:强度验算满足: 计算值= 200.502 <= 10493.769(kN)计算稳定时:稳定验算满足: 计算值= 200.502 <= 10425.086(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 28.427(m2) 重量 = 682.242 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.098 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 900.524(kN) 作用于墙趾下点的总弯矩=1193.948(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.326(m)截面宽度 B = 2.935 (m) 偏心距 e1 = 0.142(m)截面上偏心距验算满足: e1= 0.142 <= 0.250*2.935 = 0.734(m)截面上压应力: 面坡=395.679 背坡=217.966(kPa)压应力验算满足: 计算值= 395.679 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -39.175 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 900.524(kN)轴心力偏心影响系数醟= 0.973挡墙构件的计算截面每沿米面积A = 2.935(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.935计算强度时:强度验算满足: 计算值= 900.524 <= 22327.502(kN)计算稳定时:稳定验算满足: 计算值= 900.524 <= 20868.576(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.900(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 24.752(度)Ea=166.503(kN) Ex=65.294(kN) Ey=153.167(kN) 作用点高度 Zy=1.632(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.840(度) 第1破裂角=24.514(度)Ea=144.545(kN) Ex=65.982(kN) Ey=128.607(kN) 作用点高度 Zy=1.637(m) 计算下墙土压力无荷载时的破裂角 = 34.273(度)按力多边形法计算得到:破裂角： 34.273(度)Ea=129.375(kN) Ex=129.138(kN) Ey=7.816(kN) 作用点高度 Zy=2.398(m) [强度验算]验算截面以上，墙身截面积 = 25.047(m2) 重量 = 601.128 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.173 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 816.377(kN) 作用于墙趾下点的总弯矩=830.723(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.018(m)截面宽度 B = 2.660 (m) 偏心距 e1 = 0.312(m)截面上偏心距验算满足: e1= 0.312 <= 0.250*2.660 = 0.665(m)截面上压应力: 面坡=523.194 背坡=90.623(kPa)压应力验算满足: 计算值= 523.194 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -49.410 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 816.377(kN)轴心力偏心影响系数醟= 0.858挡墙构件的计算截面每沿米面积A = 2.660(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.925计算强度时:强度验算满足: 计算值= 816.377 <= 17846.592(kN)计算稳定时:稳定验算满足: 计算值= 816.377 <= 16513.082(kN)================================================= 各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 372.197(kN),滑移力 = 153.406(kN)。

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 1计算时间： 2012-02-13 09:21:56 星期一------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 4.000(m)上墙高: 1.600(m)墙顶宽: 0.900(m)台宽: 0.800(m)面坡倾斜坡度: 1:0.050上墙背坡倾斜坡度: 1:0.450下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.500(m)墙趾台阶h1: 0.800(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.100:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 24.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 7.5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 18.000(kN/m3)墙背与墙后填土摩擦角: 15.000(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 150.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.400地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 9.000 6.000 02 11.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 4.246(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 45.440(度)按假想墙背计算得到:第1破裂角： 47.060(度)Ea=107.530 Ex=21.381 Ey=105.383(kN) 作用点高度 Zy=0.550(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=7.217(度) 第1破裂角=45.440(度)Ea=39.327 Ex=29.126 Ey=26.426(kN) 作用点高度 Zy=0.807(m) 计算下墙土压力无荷载时的破裂角 = 41.692(度)按力多边形法计算得到:破裂角： 41.692(度)Ea=60.611 Ex=60.602 Ey=1.019(kN) 作用点高度 Zy=1.168(m) 墙身截面积 = 8.214(m2) 重量 = 197.131 kN衡重台上填料重 = 40.092(kN) 重心坐标(1.764,-0.494)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 236.046(kN) En = 36.237(kN) Wt = 23.605(kN) Et = 86.552(kN) 滑移力= 62.947(kN) 抗滑力= 108.913(kN)滑移验算满足: Kc = 1.730 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 58.057(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 89.728(kN) 抗滑力= 135.054(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.505 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.532 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.018 (m)相对于墙趾,上墙Ex的力臂 Zy = 3.207 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 2.751 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.922 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 149.293(kN-m) 抗倾覆力矩= 483.319(kN-m)倾覆验算满足: K0 = 3.237 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 253.872(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 272.283(kN) 作用于墙趾下点的总弯矩=334.026(kN-m) 基础底面宽度 B = 2.471 (m) 偏心距 e = 0.009(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.227(m)基底压应力: 趾部=112.513 踵部=107.888(kPa)最大应力与最小应力之比 = 112.513 / 107.888 = 1.043作用于基底的合力偏心距验算满足: e=0.009 <= 0.167*2.471 = 0.412(m)墙趾处地基承载力验算满足: 压应力=112.513 <= 180.000(kPa)墙踵处地基承载力验算满足: 压应力=107.888 <= 195.000(kPa)地基平均承载力验算满足: 压应力=110.200 <= 150.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 49.920 (kN)上墙墙背处的 Ex = 29.126 (kN)上墙墙背处的 Ey = 13.107 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.706 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.807 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.337 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.464(m)截面宽度 B = 1.700 (m) 偏心距 e1 = 0.386(m)截面上偏心距验算满足: e1= 0.386 <= 0.250*1.700 = 0.425(m) 截面上压应力: 面坡=87.518 背坡=-13.369(kPa)压应力验算满足: 计算值= 87.518 <= 1000.000(kPa)拉应力验算满足: 计算值= 13.369 <= 90.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.303 <= 90.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 23.295 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 63.027(kN)轴心力偏心影响系数αk = 0.617挡墙构件的计算截面每沿米面积A = 1.700(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 1.000计算强度时:强度验算满足: 计算值= 63.027 <= 726.855(kN)计算稳定时:稳定验算满足: 计算值= 63.027 <= 726.855(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 7.904(m2) 重量 = 189.696 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.527 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 257.234(kN) 作用于墙趾下点的总弯矩=328.786(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.278(m)截面宽度 B = 2.520 (m) 偏心距 e1 = -0.018(m)截面上偏心距验算满足: e1= -0.018 <= 0.250*2.520 = 0.630(m)截面上压应力: 面坡=97.663 背坡=106.491(kPa)压应力验算满足: 计算值= 106.491 <= 1000.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.225 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 257.234(kN)轴心力偏心影响系数αk = 0.999挡墙构件的计算截面每沿米面积A = 2.520(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.999计算强度时:强度验算满足: 计算值= 257.234 <= 1744.367(kN)计算稳定时:稳定验算满足: 计算值= 257.234 <= 1742.434(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 3.200(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 45.440(度)按假想墙背计算得到:第1破裂角： 47.060(度)Ea=107.530 Ex=21.381 Ey=105.383(kN) 作用点高度 Zy=0.550(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=7.217(度) 第1破裂角=45.440(度)Ea=39.327 Ex=29.126 Ey=26.426(kN) 作用点高度 Zy=0.807(m) 计算下墙土压力无荷载时的破裂角 = 42.879(度)按力多边形法计算得到:破裂角： 42.879(度)Ea=33.452 Ex=33.448 Ey=0.563(kN) 作用点高度 Zy=0.717(m)[强度验算]验算截面以上，墙身截面积 = 5.824(m2) 重量 = 139.776 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.600 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 206.857(kN) 作用于墙趾下点的总弯矩=198.239(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.958(m)截面宽度 B = 2.180 (m) 偏心距 e1 = 0.132(m)截面上偏心距验算满足: e1= 0.132 <= 0.250*2.180 = 0.545(m)截面上压应力: 面坡=129.273 背坡=60.504(kPa)压应力验算满足: 计算值= 129.273 <= 1000.000(kPa)切向应力检算:剪应力验算满足: 计算值= -9.252 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 206.857(kN)轴心力偏心影响系数αk = 0.958挡墙构件的计算截面每沿米面积A = 2.180(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 1.000计算强度时:强度验算满足: 计算值= 206.857 <= 1446.636(kN)计算稳定时:稳定验算满足: 计算值= 206.857 <= 1446.636(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 4.246(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 45.440(度)按假想墙背计算得到:第1破裂角： 47.060(度)Ea=107.530 Ex=21.381 Ey=105.383(kN) 作用点高度 Zy=0.550(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=7.217(度) 第1破裂角=45.440(度)Ea=39.327 Ex=29.126 Ey=26.426(kN) 作用点高度 Zy=0.807(m) 计算下墙土压力无荷载时的破裂角 = 41.692(度)按力多边形法计算得到:破裂角： 41.692(度)Ea=60.611 Ex=60.602 Ey=1.019(kN) 作用点高度 Zy=1.168(m) 墙身截面积 = 8.214(m2) 重量 = 197.131 kN衡重台上填料重 = 40.092(kN) 重心坐标(1.764,-0.494)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 236.046(kN) En = 36.237(kN) Wt = 23.605(kN) Et = 86.552(kN) 滑移力= 62.947(kN) 抗滑力= 108.913(kN)滑移验算满足: Kc = 1.730 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 58.057(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 89.728(kN) 抗滑力= 135.054(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.505 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.532 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.018 (m)相对于墙趾,上墙Ex的力臂 Zy = 3.207 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 2.751 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.922 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 149.293(kN-m) 抗倾覆力矩= 483.319(kN-m)倾覆验算满足: K0 = 3.237 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 253.872(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 272.283(kN) 作用于墙趾下点的总弯矩=334.026(kN-m) 基础底面宽度 B = 2.471 (m) 偏心距 e = 0.009(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.227(m)基底压应力: 趾部=112.513 踵部=107.888(kPa)最大应力与最小应力之比 = 112.513 / 107.888 = 1.043作用于基底的合力偏心距验算满足: e=0.009 <= 0.167*2.471 = 0.412(m)墙趾处地基承载力验算满足: 压应力=112.513 <= 180.000(kPa)墙踵处地基承载力验算满足: 压应力=107.888 <= 195.000(kPa)地基平均承载力验算满足: 压应力=110.200 <= 150.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 49.920 (kN)上墙墙背处的 Ex = 29.126 (kN)上墙墙背处的 Ey = 13.107 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.706 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.807 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.337 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.464(m)截面宽度 B = 1.700 (m) 偏心距 e1 = 0.386(m)截面上偏心距验算满足: e1= 0.386 <= 0.250*1.700 = 0.425(m) 截面上压应力: 面坡=87.518 背坡=-13.369(kPa)压应力验算满足: 计算值= 87.518 <= 1000.000(kPa)拉应力验算满足: 计算值= 13.369 <= 90.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.303 <= 90.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 23.295 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 63.027(kN)轴心力偏心影响系数αk = 0.617挡墙构件的计算截面每沿米面积A = 1.700(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 1.000计算强度时:强度验算满足: 计算值= 63.027 <= 726.855(kN)计算稳定时:稳定验算满足: 计算值= 63.027 <= 726.855(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 7.904(m2) 重量 = 189.696 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.527 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 257.234(kN) 作用于墙趾下点的总弯矩=328.786(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.278(m)截面宽度 B = 2.520 (m) 偏心距 e1 = -0.018(m)截面上偏心距验算满足: e1= -0.018 <= 0.250*2.520 = 0.630(m)截面上压应力: 面坡=97.663 背坡=106.491(kPa)压应力验算满足: 计算值= 106.491 <= 1000.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.225 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 257.234(kN)轴心力偏心影响系数αk = 0.999挡墙构件的计算截面每沿米面积A = 2.520(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.999计算强度时:强度验算满足: 计算值= 257.234 <= 1744.367(kN)计算稳定时:稳定验算满足: 计算值= 257.234 <= 1742.434(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 3.200(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 45.440(度)按假想墙背计算得到:第1破裂角： 47.060(度)Ea=107.530 Ex=21.381 Ey=105.383(kN) 作用点高度 Zy=0.550(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=7.217(度) 第1破裂角=45.440(度)Ea=39.327 Ex=29.126 Ey=26.426(kN) 作用点高度 Zy=0.807(m) 计算下墙土压力无荷载时的破裂角 = 42.879(度)按力多边形法计算得到:破裂角： 42.879(度)Ea=33.452 Ex=33.448 Ey=0.563(kN) 作用点高度 Zy=0.717(m)[强度验算]验算截面以上，墙身截面积 = 5.824(m2) 重量 = 139.776 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.600 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 206.857(kN) 作用于墙趾下点的总弯矩=198.239(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.958(m)截面宽度 B = 2.180 (m) 偏心距 e1 = 0.132(m)截面上偏心距验算满足: e1= 0.132 <= 0.250*2.180 = 0.545(m)截面上压应力: 面坡=129.273 背坡=60.504(kPa)压应力验算满足: 计算值= 129.273 <= 1000.000(kPa)切向应力检算:剪应力验算满足: 计算值= -9.252 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 206.857(kN)轴心力偏心影响系数αk = 0.958挡墙构件的计算截面每沿米面积A = 2.180(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 1.000计算强度时:强度验算满足: 计算值= 206.857 <= 1446.636(kN)计算稳定时:稳定验算满足: 计算值= 206.857 <= 1446.636(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 4.246(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 45.440(度)按假想墙背计算得到:第1破裂角： 47.060(度)Ea=107.530 Ex=21.381 Ey=105.383(kN) 作用点高度 Zy=0.550(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=7.217(度) 第1破裂角=45.440(度)Ea=39.327 Ex=29.126 Ey=26.426(kN) 作用点高度 Zy=0.807(m) 计算下墙土压力无荷载时的破裂角 = 41.692(度)按力多边形法计算得到:破裂角： 41.692(度)Ea=60.611 Ex=60.602 Ey=1.019(kN) 作用点高度 Zy=1.168(m) 墙身截面积 = 8.214(m2) 重量 = 197.131 kN衡重台上填料重 = 40.092(kN) 重心坐标(1.764,-0.494)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 236.046(kN) En = 36.237(kN) Wt = 23.605(kN) Et = 86.552(kN) 滑移力= 62.947(kN) 抗滑力= 108.913(kN)滑移验算满足: Kc = 1.730 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 58.057(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 89.728(kN) 抗滑力= 135.054(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.505 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.532 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.018 (m)相对于墙趾,上墙Ex的力臂 Zy = 3.207 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 2.751 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.922 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 149.293(kN-m) 抗倾覆力矩= 483.319(kN-m)倾覆验算满足: K0 = 3.237 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 253.872(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 272.283(kN) 作用于墙趾下点的总弯矩=334.026(kN-m) 基础底面宽度 B = 2.471 (m) 偏心距 e = 0.009(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.227(m)基底压应力: 趾部=112.513 踵部=107.888(kPa)最大应力与最小应力之比 = 112.513 / 107.888 = 1.043作用于基底的合力偏心距验算满足: e=0.009 <= 0.167*2.471 = 0.412(m)墙趾处地基承载力验算满足: 压应力=112.513 <= 180.000(kPa)墙踵处地基承载力验算满足: 压应力=107.888 <= 195.000(kPa)地基平均承载力验算满足: 压应力=110.200 <= 150.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 49.920 (kN)上墙墙背处的 Ex = 29.126 (kN)上墙墙背处的 Ey = 13.107 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.706 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.807 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.337 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.464(m)截面宽度 B = 1.700 (m) 偏心距 e1 = 0.386(m)截面上偏心距验算满足: e1= 0.386 <= 0.250*1.700 = 0.425(m) 截面上压应力: 面坡=87.518 背坡=-13.369(kPa)压应力验算满足: 计算值= 87.518 <= 1000.000(kPa)拉应力验算满足: 计算值= 13.369 <= 90.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.303 <= 90.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 23.295 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 63.027(kN)轴心力偏心影响系数αk = 0.617挡墙构件的计算截面每沿米面积A = 1.700(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 1.000计算强度时:强度验算满足: 计算值= 63.027 <= 726.855(kN)计算稳定时:稳定验算满足: 计算值= 63.027 <= 726.855(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 7.904(m2) 重量 = 189.696 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.527 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 257.234(kN) 作用于墙趾下点的总弯矩=328.786(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.278(m)截面宽度 B = 2.520 (m) 偏心距 e1 = -0.018(m)截面上偏心距验算满足: e1= -0.018 <= 0.250*2.520 = 0.630(m)截面上压应力: 面坡=97.663 背坡=106.491(kPa)压应力验算满足: 计算值= 106.491 <= 1000.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.225 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 257.234(kN)轴心力偏心影响系数αk = 0.999挡墙构件的计算截面每沿米面积A = 2.520(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.999计算强度时:强度验算满足: 计算值= 257.234 <= 1744.367(kN)计算稳定时:稳定验算满足: 计算值= 257.234 <= 1742.434(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 3.200(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 45.440(度)按假想墙背计算得到:第1破裂角： 47.060(度)Ea=107.530 Ex=21.381 Ey=105.383(kN) 作用点高度 Zy=0.550(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=7.217(度) 第1破裂角=45.440(度)Ea=39.327 Ex=29.126 Ey=26.426(kN) 作用点高度 Zy=0.807(m) 计算下墙土压力无荷载时的破裂角 = 42.879(度)按力多边形法计算得到:破裂角： 42.879(度)Ea=33.452 Ex=33.448 Ey=0.563(kN) 作用点高度 Zy=0.717(m)[强度验算]验算截面以上，墙身截面积 = 5.824(m2) 重量 = 139.776 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.600 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 206.857(kN) 作用于墙趾下点的总弯矩=198.239(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.958(m)截面宽度 B = 2.180 (m) 偏心距 e1 = 0.132(m)截面上偏心距验算满足: e1= 0.132 <= 0.250*2.180 = 0.545(m)截面上压应力: 面坡=129.273 背坡=60.504(kPa)压应力验算满足: 计算值= 129.273 <= 1000.000(kPa)切向应力检算:剪应力验算满足: 计算值= -9.252 <= 90.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 206.857(kN)轴心力偏心影响系数αk = 0.958挡墙构件的计算截面每沿米面积A = 2.180(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 1.000计算强度时:强度验算满足: 计算值= 206.857 <= 1446.636(kN)计算稳定时:稳定验算满足: 计算值= 206.857 <= 1446.636(kN)=================================================各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 108.913(kN),滑移力 = 62.947(kN)。

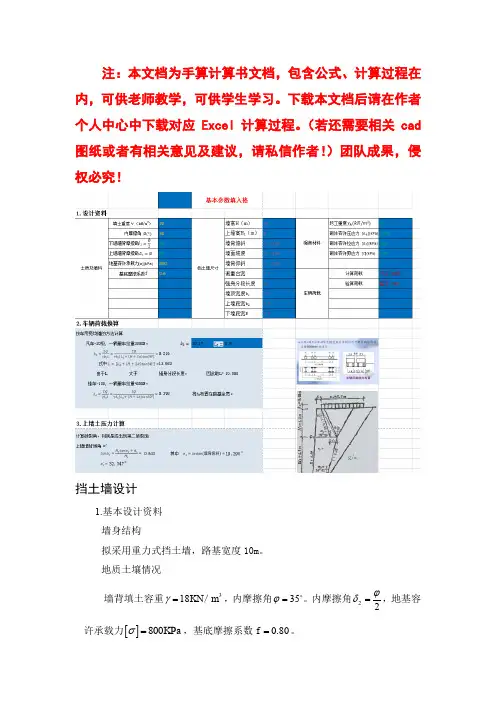

注：本文档为手算计算书文档，包含公式、计算过程在内，可供老师教学，可供学生学习。

下载本文档后请在作者个人中心中下载对应Excel 计算过程。

（若还需要相关cad 图纸或者有相关意见及建议，请私信作者！）团队成果，侵权必究！挡土墙设计1.基本设计资料 墙身结构拟采用重力式挡土墙，路基宽度10m 。

地质土壤情况墙背填土容重318KN m γ=／，内摩擦角35ϕ=。

内摩擦角22ϕδ=，地基容许承载力[]800KPa σ=，基底摩擦系数0.80f =。

墙身材料5号砂浆砌30号片石，砌体容重323KN m γ=／，砌体容许压应力[]1500a KPa σ=，砌体容许拉应力[]190l KPa σ=，砌体容许剪应力180KPa τ=。

高程资料下附：地面线以及设计高程数据2.设计内容（1）根据具体情况选择确定你认为较合理的墙身断面构造与尺寸； （2）进行土压力计算；（3）进行挡土墙稳定性验算、基底压应力及合理偏心距验算、墙身断面强度验算；（4）汇出挡土墙设计图； 挡土墙设计计算 1.设计资料本次设计公路设置衡重式路肩墙，如图所示，有关截面尺寸有待验算。

根据地面线以及设计高程资料来看，本次设计最不利位置为桩K9+415.760处挡土墙，高差6.829米，拟定验算此处墙高并且取验算高度为9.0m ，即H=9.0m 。

拟定墙面坡度为1:0.05；墙背俯斜坡度为1:0.35；墙背仰斜坡度为1:0.25；分段长度为10m ；衡重台宽1.5m ；上墙高H 1为3.5m 。

地质土壤情况墙背填土容重318KN m γ=／，内摩擦角35ϕ=。

内摩擦角22ϕδ=，地基容许承载力[]800KPa σ=，基底摩擦系数0.80f =。

墙身材料5号砂浆砌30号片石，砌体容重323KN m γ=／，砌体容许压应力[]1500a KPa σ=，砌体容许拉应力[]190l KPa σ=，砌体容许剪应力180KPa τ=。

有关墙背填料、地基土和砌体物理力学参数列于下表。

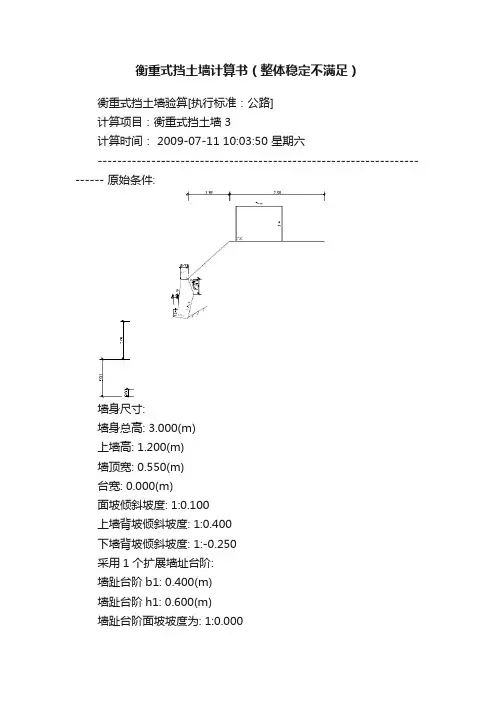

衡重式挡土墙计算书（整体稳定不满足）衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 3计算时间： 2009-07-11 10:03:50 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 3.000(m)上墙高: 1.200(m)墙顶宽: 0.550(m)台宽: 0.000(m)面坡倾斜坡度: 1:0.100上墙背坡倾斜坡度: 1:0.400下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.400(m)墙趾台阶h1: 0.600(m)墙趾台阶面坡坡度为: 1:0.000墙底倾斜坡率: 0.150:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.600砌体种类: 片石砌体砂浆标号: 5石料强度(MPa):挡土墙类型: 抗震区挡土墙墙后填土内摩擦角: 40.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 20.000(度)地基土容重: 19.000(kN/m3)地基土浮容重: 10.000(kN/m3)修正后地基土容许承载力: 250.000(kPa) 地基土容许承载力提高系数:墙趾值提高系数: 1.000墙踵值提高系数: 1.000平均值提高系数: 1.000地震作用墙趾值提高系数: 1.250地震作用墙踵值提高系数: 1.250地震作用平均值提高系数: 1.250墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 35.000(度)地基土粘聚力: 10.000(kPa)地震烈度: 设计烈度7度水上地震角: 1.50水下地震角: 2.50水平地震系数: 0.15重要性修正系数: 1.00综合影响系数: 0.25抗震基底容许偏心距:B/6公路等级及工程类别: 3级公路抗震重点工程坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.300 3.000 02 7.500 0.000 1第1个: 距离0.500(m),宽度3.600(m),高度2.800(m)(用户输入的计算荷载)地面横坡角度: 30.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 自动搜索最危险滑裂面搜索时的圆心步长: 0.500(m)搜索时的半径步长: 0.500(m)筋带对稳定的作用: 筋带力沿圆弧切线====================================== ===============================第 1 种情况: 组合1====================================== =======组合系数: 1.0001. 挡土墙结构重力分项系数= 0.900 √2. 填土重力分项系数= 0.900 √3. 填土侧压力分项系数= 1.400 √4. 车辆荷载引起的土侧压力分项系数= 1.400 ×5. 地震作用力分项系数 = 1.000 ×====================================== =======[土压力计算] 计算高度为 3.176(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 38.650(度)Ea=22.505(kN) Ex=10.633(kN) Ey=19.835(kN) 作用点高度Zy=0.432(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.584(度) 第1破裂角=38.250(度)Ea=15.835(kN) Ex=11.278(kN) Ey=11.115(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 35.694(度)按力多边形法计算得到:破裂角： 35.694(度)Ea=22.360(kN) Ex=22.239(kN) Ey=2.323(kN) 作用点高度Zy=0.925(m) 墙身截面积 = 3.177(m2) 重量 = 73.065 kN 衡重台上填料重= 5.564(kN) 重心坐标(0.829,-0.292)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 8.527 (度)Wn = 77.760(kN) En = 18.259(kN) Wt = 11.658(kN) Et = 31.154(kN) 滑移力= 19.496(kN) 抗滑力= 48.010(kN)滑移验算满足: Kc = 2.463 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 25.035(kN) > 0.0地基土摩擦系数 = 0.600地基土层水平向: 滑移力= 33.517(kN) 抗滑力= 56.422(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.683 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 0.909 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.626 (m)相对于墙趾,上墙Ex的力臂 Zy = 2.344 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.407 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.749 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 43.099(kN-m) 抗倾覆力矩= 95.965(kN-m)倾覆验算满足: K0 = 2.227 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 29.242(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 96.019(kN) 作用于墙趾下点的总弯矩=52.866(kN-m) 基础底面宽度 B = 1.189 (m) 偏心距 e = 0.044(m) 基础底面合力作用点距离基础趾点的距离 Zn = 0.551(m)基底压应力: 趾部=98.673 踵部=62.817(kPa)最大应力与最小应力之比 = 98.673 / 62.817 = 1.571作用于基底的合力偏心距验算满足: e=0.044 <= 0.167*1.189 = 0.198(m) 墙趾处地基承载力验算满足: 压应力=98.673 <= 250.000(kPa)墙踵处地基承载力验算满足: 压应力=62.817 <= 250.000(kPa)地基平均承载力验算满足: 压应力=80.745 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 23.460 (kN)上墙墙背处的 Ex = 11.278 (kN)上墙墙背处的 Ey = 4.511 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.496 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.544 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 0.932 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.346(m)截面宽度 B = 1.150 (m) 偏心距 e1 = 0.229(m)截面上偏心距验算满足: e1= 0.229 <= 0.250*1.150 = 0.288(m) 截面上压应力: 面坡=53.320 背坡=-4.675(kPa)压应力验算满足: 计算值= 53.320 <= 810.000(kPa)拉应力验算满足: 计算值= 4.675 <= 102.000(kPa)切向应力检算:剪应力验算满足: 计算值= 0.078 <= 170.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 13.586 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 27.430(kN)轴心力偏心影响系数醟= 0.678挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 26.058 <= 631.656(kN)计算稳定时:稳定验算满足: 计算值= 26.058 <= 631.656(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 3.069(m2) 重量 = 70.591 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 0.913 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 89.593(kN) 作用于墙趾下点的总弯矩=52.776(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.589(m)截面宽度 B = 1.220 (m) 偏心距 e1 = 0.021(m)截面上偏心距验算满足: e1= 0.021 <= 0.250*1.220 = 0.305(m) 截面上压应力: 面坡=81.010 背坡=65.852(kPa)压应力验算满足: 计算值= 81.010 <= 810.000(kPa)切向应力检算:剪应力验算满足: 计算值= -1.902 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 87.353(kN)轴心力偏心影响系数醟= 0.996挡墙构件的计算截面每沿米面积A = 1.220(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 82.985 <= 984.784(kN)计算稳定时:稳定验算满足: 计算值= 82.985 <= 966.470(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 2.400(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 38.650(度)Ea=22.505(kN) Ex=10.633(kN) Ey=19.835(kN) 作用点高度Zy=0.432(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.584(度) 第1破裂角=38.250(度)Ea=15.835(kN) Ex=11.278(kN) Ey=11.115(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 36.399(度)按力多边形法计算得到:破裂角： 36.399(度)Ea=12.425(kN) Ex=12.357(kN) Ey=1.291(kN) 作用点高度Zy=0.575(m) [强度验算]验算截面以上，墙身截面积 = 2.292(m2) 重量 = 52.719 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.003 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 70.689(kN) 作用于墙趾下点的总弯矩=26.299(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.372(m)截面宽度 B = 0.970 (m) 偏心距 e1 = 0.113(m)截面上偏心距验算满足: e1= 0.113 <= 0.250*0.970 = 0.243(m) 截面上压应力: 面坡=123.798 背坡=21.937(kPa)压应力验算满足: 计算值= 123.798 <= 810.000(kPa)切向应力检算:剪应力验算满足: 计算值= -4.783 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 69.823(kN)轴心力偏心影响系数醟= 0.860挡墙构件的计算截面每沿米面积A = 0.970(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.977计算强度时:强度验算满足: 计算值= 66.332 <= 675.737(kN)计算稳定时:稳定验算满足: 计算值= 66.332 <= 660.246(kN)(八) 整体稳定验算最不利滑动面:圆心: (-8.26001,14.50000)半径 = 16.68153(m)安全系数 = 0.925总的下滑力 = 0.311(kN)总的抗滑力 = 0.288(kN)土体部分下滑力 = 0.311(kN)土体部分抗滑力 = 0.288(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算不满足: 最小安全系数=0.925 < 1.250====================================== ===============================第 2 种情况: 组合2====================================== =======组合系数: 1.0001. 挡土墙结构重力分项系数 = 0.900 √2. 填土重力分项系数= 0.900 √3. 填土侧压力分项系数= 1.400 √4. 车辆荷载引起的土侧压力分项系数= 1.400 √5. 地震作用力分项系数= 1.000 ×====================================== =======[土压力计算] 计算高度为 3.176(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 42.330(度)Ea=26.960(kN) Ex=12.738(kN) Ey=23.761(kN) 作用点高度Zy=0.415(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=1.744(度) 第1破裂角=42.100(度)Ea=18.001(kN) Ex=13.431(kN) Ey=11.985(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 34.097(度)按力多边形法计算得到:破裂角： 38.664(度)Ea=30.474(kN) Ex=30.309(kN) Ey=3.166(kN) 作用点高度Zy=0.946(m) 墙身截面积 = 3.177(m2) 重量 = 73.065 kN 衡重台上填料重= 6.711(kN) 重心坐标(0.854,-0.269)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 8.527 (度)Wn = 78.894(kN) En = 21.469(kN) Wt = 11.828(kN) Et = 41.010(kN) 滑移力= 29.182(kN) 抗滑力= 50.182(kN)滑移验算满足: Kc = 1.720 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 14.174(kN) > 0.0地基土摩擦系数 = 0.600地基土层水平向: 滑移力= 43.740(kN) 抗滑力= 58.138(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.329 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 0.909 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.654 (m)相对于墙趾,上墙Ex的力臂 Zy = 2.344 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.413 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.770 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 54.817(kN-m) 抗倾覆力矩= 100.758(kN-m)倾覆验算满足: K0 = 1.838 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 18.437(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 100.363(kN) 作用于墙趾下点的总弯矩=45.941(kN-m) 基础底面宽度 B = 1.189 (m) 偏心距 e = 0.137(m) 基础底面合力作用点距离基础趾点的距离 Zn = 0.458(m)基底压应力: 趾部=142.666 踵部=26.130(kPa)最大应力与最小应力之比 = 142.666 / 26.130 = 5.460作用于基底的合力偏心距验算满足: e=0.137 <= 0.167*1.189 = 0.198(m)墙趾处地基承载力验算满足: 压应力=142.666 <= 250.000(kPa) 墙踵处地基承载力验算满足: 压应力=26.130 <= 250.000(kPa)地基平均承载力验算满足: 压应力=84.398 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 23.460 (kN)上墙墙背处的 Ex = 13.431 (kN)上墙墙背处的 Ey = 5.372 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.496 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.544 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 0.932 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.324(m)截面宽度 B = 1.150 (m) 偏心距 e1 = 0.251(m)截面上偏心距验算满足: e1= 0.251 <= 0.250*1.150 = 0.288(m) 截面上压应力: 面坡=57.948 背坡=-7.805(kPa)压应力验算满足: 计算值= 57.948 <= 810.000(kPa)拉应力验算满足: 计算值= 7.805 <= 102.000(kPa)切向应力检算:剪应力验算满足: 计算值= 1.650 <= 170.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 15.963 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 28.635(kN)轴心力偏心影响系数醟= 0.635挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 27.203 <= 591.326(kN)计算稳定时:稳定验算满足: 计算值= 27.203 <= 591.326(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 3.069(m2) 重量 = 70.591 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 0.913 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 92.453(kN) 作用于墙趾下点的总弯矩=46.194(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.500(m)截面宽度 B = 1.220 (m) 偏心距 e1 = 0.110(m)截面上偏心距验算满足: e1= 0.110 <= 0.250*1.220 = 0.305(m) 截面上压应力: 面坡=116.916 背坡=34.635(kPa)压应力验算满足: 计算值= 116.916 <= 810.000(kPa)切向应力检算:剪应力验算满足: 计算值= 5.539 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 90.784(kN)轴心力偏心影响系数醟= 0.911挡墙构件的计算截面每沿米面积A = 1.220(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.979计算强度时:强度验算满足: 计算值= 86.244 <= 899.862(kN)计算稳定时:稳定验算满足: 计算值= 86.244 <= 881.067(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 2.400(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 42.330(度)Ea=26.960(kN) Ex=12.738(kN) Ey=23.761(kN) 作用点高度Zy=0.415(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=1.744(度) 第1破裂角=42.100(度)Ea=18.001(kN) Ex=13.431(kN) Ey=11.985(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 34.341(度)按力多边形法计算得到:破裂角： 39.729(度)Ea=16.989(kN) Ex=16.897(kN) Ey=1.765(kN) 作用点高度Zy=0.583(m) [强度验算]验算截面以上，墙身截面积 = 2.292(m2) 重量 = 52.719 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.003 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 73.180(kN) 作用于墙趾下点的总弯矩=23.215(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = 0.317(m)截面宽度 B = 0.970 (m) 偏心距 e1 = 0.168(m)截面上偏心距验算满足: e1= 0.168 <= 0.250*0.970 = 0.243(m) 截面上压应力: 面坡=153.733 背坡=-2.862(kPa)压应力验算满足: 计算值= 153.733 <= 810.000(kPa)拉应力验算满足: 计算值= 2.862 <= 102.000(kPa)切向应力检算:剪应力验算满足: 计算值= 1.088 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 72.737(kN)轴心力偏心影响系数醟= 0.736挡墙构件的计算截面每沿米面积A = 0.970(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.972计算强度时:强度验算满足: 计算值= 69.100 <= 578.041(kN)计算稳定时:稳定验算满足: 计算值= 69.100 <= 562.020(kN)(八) 整体稳定验算最不利滑动面:圆心: (2.40800,3.50000)半径 = 1.90743(m)安全系数 = 0.773总的下滑力 = 26.742(kN)总的抗滑力 = 20.669(kN)土体部分下滑力 = 26.742(kN)土体部分抗滑力 = 20.669(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算不满足: 最小安全系数=0.773 < 1.250====================================== =============================== 第 3 种情况: 组合3====================================== =======组合系数: 0.8001. 挡土墙结构重力分项系数= 0.900 √2. 填土重力分项系数= 0.900 √3. 填土侧压力分项系数= 1.300 √4. 车辆荷载引起的土侧压力分项系数= 1.300 ×5. 地震作用力分项系数= 1.300 √====================================== =======[土压力计算] 计算高度为 3.176(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 39.340(度)按假想墙背计算得到:第1破裂角： 39.900(度)Ea=25.612(kN) Ex=12.101(kN) Ey=22.573(kN) 作用点高度Zy=0.447(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.675(度) 第1破裂角=39.340(度)Ea=17.952(kN) Ex=12.766(kN) Ey=12.622(kN) 作用点高度Zy=0.559(m) 计算下墙土压力无荷载时的破裂角 = 36.744(度)按力多边形法计算得到:破裂角： 36.744(度)Ea=24.398(kN) Ex=24.266(kN) Ey=2.535(kN) 作用点高度Zy=0.925(m) 墙身截面积 = 3.177(m2) 重量 = 73.065 kN 衡重台上填料重= 5.528(kN) 重心坐标(0.829,-0.292)(相对于墙面坡上角点) 全墙地震力=2.947(kN) 作用点距墙顶高度=1.593(m)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 8.527 (度)Wn = 77.725(kN) En = 20.917(kN) Wt = 11.653(kN) Et = 37.290(kN) 滑移力= 25.637(kN) 抗滑力= 49.321(kN)滑移验算满足: Kc = 1.924 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 20.917(kN) > 0.0地基土摩擦系数 = 0.600地基土层水平向: 滑移力= 39.979(kN) 抗滑力= 57.432(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.437 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 0.909 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.624 (m)相对于墙趾,上墙Ex的力臂 Zy = 2.359 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.407 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.749 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 52.443(kN-m) 抗倾覆力矩= 98.632(kN-m)倾覆验算满足: K0 = 1.881 > 1.300倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 22.764(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 98.642(kN) 作用于墙趾下点的总弯矩=46.188(kN-m) 基础底面宽度 B = 1.189 (m) 偏心距 e = 0.126(m) 基础底面合力作用点距离基础趾点的距离 Zn = 0.468(m)基底压应力: 趾部=135.827 踵部=30.074(kPa)最大应力与最小应力之比 = 135.827 / 30.074 = 4.516作用于基底的合力偏心距验算满足: e=0.126 <= 0.167*1.189 = 0.198(m)墙趾处地基承载力验算满足: 压应力=135.827 <= 312.500(kPa) 墙踵处地基承载力验算满足: 压应力=30.074 <= 312.500(kPa)地基平均承载力验算满足: 压应力=82.951 <= 312.500(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算验算截面以上地震力=0.880(kN) 作用点距墙顶高度=0.671(m)上墙重力 Ws = 23.460 (kN)上墙墙背处的 Ex = 12.766 (kN)上墙墙背处的 Ey = 5.106 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.496 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.559 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 0.926 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.306(m)截面宽度 B = 1.150 (m) 偏心距 e1 = 0.269(m)截面上偏心距验算满足: e1= 0.269 <= 0.300*1.150 = 0.345(m) 截面上压应力: 面坡=59.665 背坡=-9.984(kPa)压应力验算满足: 计算值= 59.665 <= 1215.000(kPa)拉应力验算满足: 计算值= 9.984 <= 153.000(kPa)切向应力检算:剪应力验算满足: 计算值= 1.930 <= 255.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 15.865 <= 255.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 22.202(kN)轴心力偏心影响系数醟= 0.603挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 21.092 <= 561.510(kN)计算稳定时:稳定验算满足: 计算值= 21.092 <= 561.510(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 3.069(m2) 重量 = 70.591 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 0.913 (m)验算截面以上地震力=2.854(kN) 作用点距墙顶高度=1.546(m)[容许应力法]:法向应力检算:作用于截面总竖向力= 91.277(kN) 作用于墙趾下点的总弯矩=46.458(kN-m) 相对于验算截面外边缘，合力作用力臂Zn =0.509(m)截面宽度 B = 1.220 (m) 偏心距 e1 = 0.101(m)截面上偏心距验算满足: e1= 0.101 <= 0.300*1.220 = 0.366(m) 截面上压应力: 面坡=111.994 背坡=37.628(kPa)压应力验算满足: 计算值= 111.994 <= 1215.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.767 <= 255.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 70.569(kN)轴心力偏心影响系数醟= 0.924挡墙构件的计算截面每沿米面积A = 1.220(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.979计算强度时:强度验算满足: 计算值= 67.041 <= 913.092(kN)计算稳定时:稳定验算满足: 计算值= 67.041 <= 894.372(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 2.400(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 39.340(度)按假想墙背计算得到:第1破裂角： 39.900(度)Ea=25.612(kN) Ex=12.101(kN) Ey=22.573(kN) 作用点高度Zy=0.447(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.675(度) 第1破裂角=39.340(度)Ea=17.952(kN) Ex=12.766(kN) Ey=12.622(kN) 作用点高度Zy=0.559(m) 计算下墙土压力无荷载时的破裂角 = 37.463(度)按力多边形法计算得到:破裂角： 37.463(度)Ea=13.562(kN) Ex=13.489(kN) Ey=1.409(kN) 作用点高度Zy=0.575(m) [强度验算]验算截面以上，墙身截面积 = 2.292(m2) 重量 = 52.719 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.003 (m)验算截面以上地震力=2.184(kN) 作用点距墙顶高度=1.193(m)[容许应力法]:法向应力检算:作用于截面总竖向力= 72.278(kN) 作用于墙趾下点的总弯矩=21.872(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.303(m)截面宽度 B = 0.970 (m) 偏心距 e1 = 0.182(m)截面上偏心距验算满足: e1= 0.182 <= 0.300*0.970 = 0.291(m) 截面上压应力: 面坡=158.578 背坡=-9.566(kPa)压应力验算满足: 计算值= 158.578 <= 1215.000(kPa)拉应力验算满足: 计算值= 9.566 <= 153.000(kPa)切向应力检算:剪应力验算满足: 计算值= -0.487 <= 255.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 56.530(kN)轴心力偏心影响系数醟= 0.702挡墙构件的计算截面每沿米面积A = 0.970(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.971计算强度时:强度验算满足: 计算值= 53.704 <= 551.428(kN)计算稳定时:稳定验算满足: 计算值= 53.704 <= 535.271(kN)(八) 整体稳定验算最不利滑动面:圆心: (-8.26001,14.50000)半径 = 16.68153(m)安全系数 = 0.888总的下滑力 = 0.324(kN)总的抗滑力 = 0.288(kN)土体部分下滑力 = 0.311(kN)土体部分抗滑力 = 0.288(kN)筋带的抗滑力 = 0.000(kN)地震作用的下滑力 = 0.013(kN)整体稳定验算不满足: 最小安全系数=0.888 < 1.250====================================== =========== 各组合最不利结果====================================== =========== (一) 滑移验算安全系数最不利为：组合2(组合2)抗滑力 = 50.182(kN),滑移力 = 29.182(kN)。

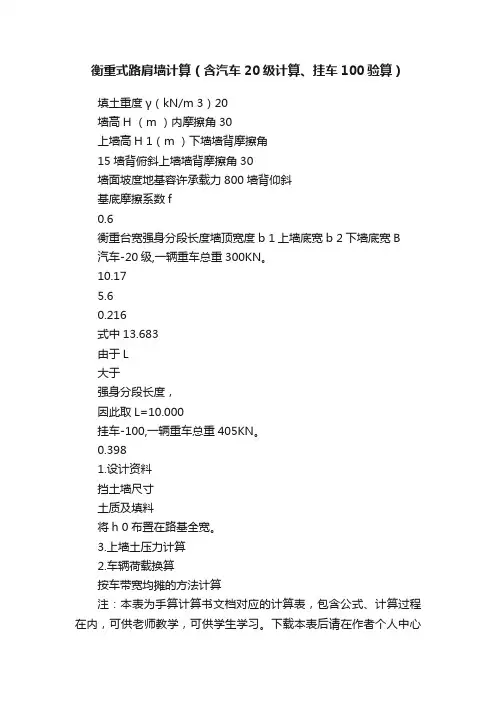

衡重式路肩墙计算（含汽车20级计算、挂车100验算）填土重度γ（kN/m 3）20墙高H （m ）内摩擦角30上墙高H 1（m ）下墙墙背摩擦角15墙背俯斜上墙墙背摩擦角30墙面坡度地基容许承载力800墙背仰斜基底摩擦系数f0.6衡重台宽强身分段长度墙顶宽度b 1上墙底宽b 2下墙底宽B汽车-20级,一辆重车总重300KN。

10.175.60.216式中13.683由于L大于强身分段长度，因此取L=10.000挂车-100,一辆重车总重405KN。

0.3981.设计资料挡土墙尺寸土质及填料将h 0布置在路基全宽。

3.上墙土压力计算2.车辆荷载换算按车带宽均摊的方法计算注：本表为手算计算书文档对应的计算表，包含公式、计算过程在内，可供老师教学，可供学生学习。

下载本表后请在作者个人中心中下载对应的WORD计算过程文档。

（若还需要相关cad图纸或者有相关意见及建议，请私信作者！）团队成果，侵权必究！基本参数填入格(°) δ2=?/2δ1=?"[" σ"](kPab _0= L _0=其中19.290°32.347°30.000.57730.007.264<10.17由于32.347°>30.000.3851.072148.51074.259128.611对上墙O 1的力臂2.06714.036按正值计算30.9644.第二破裂面土压力计算计算破裂角，判别是否出现第二破裂面上墙墙背倾角0.633故出现第二破裂角。

破裂面交于荷载内，与假设相符，采用公式正确。

假设破裂面交于荷载内，按《路基》手册中表9-3第一类公式：验算破裂面位置第一破裂面距墙顶内缘5.下墙土压力计算求破裂角假定破裂面交于荷载外α^′ b _0= θ2 α2 θi =。

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式路肩挡土墙500kpa高6米计算时间：2013-11-09 22:25:38 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 6.000(m)上墙高: 2.400(m)墙顶宽: 0.500(m)台宽: 0.600(m)面坡倾斜坡度: 1:0.050上墙背坡倾斜坡度: 1:0.350下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.600(m)墙趾台阶面坡坡度为: 1:0.000墙底倾斜坡率: 0.100:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 24.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.700墙身砌体容许压应力: 6800.000(kPa)墙身砌体容许弯曲拉应力: 430.000(kPa)墙身砌体容许剪应力: 850.000(kPa)材料抗压强度设计值: 7.820(MPa)系数醩: 0.0020挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 21.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 25.000(kN/m3)修正后地基承载力特征值: 500.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.400地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 4.000 0.080 1第1个: 距离0.000(m),宽度4.001(m),高度0.714(m) 2004路基规范挡土墙车辆荷载地面横坡角度: 20.000(度)填土对横坡面的摩擦角: 17.500(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 6.157(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.084(度)Ea=64.927(kN) Ex=26.446(kN) Ey=59.297(kN) 作用点高度 Zy=0.947(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.075(度) 第1破裂角=27.916(度)Ea=56.944(kN) Ex=26.668(kN) Ey=50.313(kN) 作用点高度 Zy=0.949(m) 计算下墙土压力无荷载时的破裂角 = 33.657(度)按力多边形法计算得到:破裂角： 32.213(度)Ea=59.281(kN) Ex=59.173(kN) Ey=3.582(kN) 作用点高度 Zy=1.696(m) 墙身截面积 = 8.769(m2) 重量 = 210.467 (kN)衡重台上填料重(包括超载) = 23.668(kN) 重心坐标(1.125,-1.203)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 232.973(kN) En = 62.169(kN) Wt = 23.297(kN) Et = 80.052(kN) 滑移力= 56.755(kN) 抗滑力= 118.057(kN)滑移验算满足: Kc = 2.080 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 73.314(kN) > 0.0地基土层水平向: 滑移力= 85.841(kN) 抗滑力= 203.779(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.374 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.152 (m)相对于墙趾,上墙Ey的力臂 Zx = 2.025 (m)相对于墙趾,上墙Ex的力臂 Zy = 4.549 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.995 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.539 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 212.365(kN-m) 抗倾覆力矩= 391.574(kN-m)倾覆验算满足: K0 = 1.844 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 122.699(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 295.141(kN) 作用于墙趾下点的总弯矩=179.208(kN-m) 基础底面宽度 B = 1.579 (m) 偏心距 e = 0.182(m)基础底面合力作用点距离基础趾点的距离 Zn = 0.607(m)基底压应力: 趾部=316.369 踵部=57.567(kPa)最大应力与最小应力之比 = 316.369 / 57.567 = 5.496作用于基底的合力偏心距验算满足: e=0.182 <= 0.167*1.579 = 0.263(m)墙趾处地基承载力验算满足: 压应力=316.369 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=57.567 <= 650.000(kPa)地基平均承载力验算满足: 压应力=186.968 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 56.448 (kN)上墙墙背处的 Ex = 26.668 (kN)上墙墙背处的 Ey = 9.334 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.579 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.949 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.128 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.273(m)截面宽度 B = 1.460 (m) 偏心距 e1 = 0.457(m)截面上压应力: 面坡=129.754 背坡=-39.642(kPa)压应力验算满足: 计算值= 129.754 <= 6800.000(kPa)拉应力验算满足: 计算值= 39.642 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= 0.243 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 36.042(度)斜剪应力验算满足: 计算值= 26.890 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 65.782(kN)轴心力偏心影响系数醟= 0.448挡墙构件的计算截面每沿米面积A = 1.460(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.995计算强度时:强度验算满足: 计算值= 65.782 <= 5117.601(kN)计算稳定时:稳定验算满足: 计算值= 65.782 <= 5092.838(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 8.643(m2) 重量 = 207.432 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.153 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 284.995(kN) 作用于墙趾下点的总弯矩=180.180(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.632(m)截面宽度 B = 1.610 (m) 偏心距 e1 = 0.173(m)截面上偏心距验算满足: e1= 0.173 <= 0.250*1.610 = 0.403(m)截面上压应力: 面坡=290.995 背坡=63.036(kPa)压应力验算满足: 计算值= 290.995 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -17.489 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 284.995(kN)轴心力偏心影响系数醟= 0.879挡墙构件的计算截面每沿米面积A = 1.610(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.927计算强度时:强度验算满足: 计算值= 284.995 <= 11061.452(kN)计算稳定时:稳定验算满足: 计算值= 284.995 <= 10255.197(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 5.400(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.084(度)Ea=64.927(kN) Ex=26.446(kN) Ey=59.297(kN) 作用点高度 Zy=0.947(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.075(度) 第1破裂角=27.916(度)Ea=56.944(kN) Ex=26.668(kN) Ey=50.313(kN) 作用点高度 Zy=0.949(m) 计算下墙土压力无荷载时的破裂角 = 32.840(度)按力多边形法计算得到:破裂角： 31.139(度)Ea=44.897(kN) Ex=44.815(kN) Ey=2.713(kN) 作用点高度 Zy=1.385(m)[强度验算]验算截面以上，墙身截面积 = 7.632(m2) 重量 = 183.168 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.194 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 259.862(kN) 作用于墙趾下点的总弯矩=121.139(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.466(m)截面宽度 B = 1.460 (m) 偏心距 e1 = 0.264(m)截面上偏心距验算满足: e1= 0.264 <= 0.250*1.460 = 0.365(m)截面上压应力: 面坡=370.969 背坡=-14.994(kPa)压应力验算满足: 计算值= 370.969 <= 6800.000(kPa)拉应力验算满足: 计算值= 14.994 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -22.234 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 259.862(kN)轴心力偏心影响系数醟= 0.718挡墙构件的计算截面每沿米面积A = 1.460(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.910计算强度时:强度验算满足: 计算值= 259.862 <= 8200.455(kN)计算稳定时:稳定验算满足: 计算值= 259.862 <= 7461.434(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 6.157(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.084(度)Ea=64.927(kN) Ex=26.446(kN) Ey=59.297(kN) 作用点高度 Zy=0.947(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.075(度) 第1破裂角=27.916(度)Ea=56.944(kN) Ex=26.668(kN) Ey=50.313(kN) 作用点高度 Zy=0.949(m) 计算下墙土压力无荷载时的破裂角 = 33.657(度)按力多边形法计算得到:破裂角： 32.213(度)Ea=59.281(kN) Ex=59.173(kN) Ey=3.582(kN) 作用点高度 Zy=1.696(m) 墙身截面积 = 8.769(m2) 重量 = 210.467 (kN)衡重台上填料重(包括超载) = 23.668(kN) 重心坐标(1.125,-1.203)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 232.973(kN) En = 62.169(kN) Wt = 23.297(kN) Et = 80.052(kN) 滑移力= 56.755(kN) 抗滑力= 118.057(kN)滑移验算满足: Kc = 2.080 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 73.314(kN) > 0.0地基土层水平向: 滑移力= 85.841(kN) 抗滑力= 203.779(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.374 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.152 (m)相对于墙趾,上墙Ey的力臂 Zx = 2.025 (m)相对于墙趾,上墙Ex的力臂 Zy = 4.549 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.995 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.539 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 212.365(kN-m) 抗倾覆力矩= 391.574(kN-m)倾覆验算满足: K0 = 1.844 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 122.699(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 295.141(kN) 作用于墙趾下点的总弯矩=179.208(kN-m) 基础底面宽度 B = 1.579 (m) 偏心距 e = 0.182(m)基础底面合力作用点距离基础趾点的距离 Zn = 0.607(m)基底压应力: 趾部=316.369 踵部=57.567(kPa)最大应力与最小应力之比 = 316.369 / 57.567 = 5.496作用于基底的合力偏心距验算满足: e=0.182 <= 0.167*1.579 = 0.263(m)墙趾处地基承载力验算满足: 压应力=316.369 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=57.567 <= 650.000(kPa)地基平均承载力验算满足: 压应力=186.968 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 56.448 (kN)上墙墙背处的 Ex = 26.668 (kN)上墙墙背处的 Ey = 9.334 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.579 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.949 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.128 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.273(m)截面宽度 B = 1.460 (m) 偏心距 e1 = 0.457(m)截面上压应力: 面坡=129.754 背坡=-39.642(kPa)压应力验算满足: 计算值= 129.754 <= 6800.000(kPa)拉应力验算满足: 计算值= 39.642 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= 0.243 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 36.042(度)斜剪应力验算满足: 计算值= 26.890 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 65.782(kN)轴心力偏心影响系数醟= 0.448挡墙构件的计算截面每沿米面积A = 1.460(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.995计算强度时:强度验算满足: 计算值= 65.782 <= 5117.601(kN)计算稳定时:稳定验算满足: 计算值= 65.782 <= 5092.838(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 8.643(m2) 重量 = 207.432 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.153 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 284.995(kN) 作用于墙趾下点的总弯矩=180.180(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.632(m)截面宽度 B = 1.610 (m) 偏心距 e1 = 0.173(m)截面上偏心距验算满足: e1= 0.173 <= 0.250*1.610 = 0.403(m)截面上压应力: 面坡=290.995 背坡=63.036(kPa)压应力验算满足: 计算值= 290.995 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -17.489 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 284.995(kN)轴心力偏心影响系数醟= 0.879挡墙构件的计算截面每沿米面积A = 1.610(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.927计算强度时:强度验算满足: 计算值= 284.995 <= 11061.452(kN)计算稳定时:稳定验算满足: 计算值= 284.995 <= 10255.197(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 5.400(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.084(度)Ea=64.927(kN) Ex=26.446(kN) Ey=59.297(kN) 作用点高度 Zy=0.947(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.075(度) 第1破裂角=27.916(度)Ea=56.944(kN) Ex=26.668(kN) Ey=50.313(kN) 作用点高度 Zy=0.949(m) 计算下墙土压力无荷载时的破裂角 = 32.840(度)按力多边形法计算得到:破裂角： 31.139(度)Ea=44.897(kN) Ex=44.815(kN) Ey=2.713(kN) 作用点高度 Zy=1.385(m)[强度验算]验算截面以上，墙身截面积 = 7.632(m2) 重量 = 183.168 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.194 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 259.862(kN) 作用于墙趾下点的总弯矩=121.139(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.466(m)截面宽度 B = 1.460 (m) 偏心距 e1 = 0.264(m)截面上偏心距验算满足: e1= 0.264 <= 0.250*1.460 = 0.365(m)截面上压应力: 面坡=370.969 背坡=-14.994(kPa)压应力验算满足: 计算值= 370.969 <= 6800.000(kPa)拉应力验算满足: 计算值= 14.994 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -22.234 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 259.862(kN)轴心力偏心影响系数醟= 0.718挡墙构件的计算截面每沿米面积A = 1.460(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.910计算强度时:强度验算满足: 计算值= 259.862 <= 8200.455(kN)计算稳定时:稳定验算满足: 计算值= 259.862 <= 7461.434(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 6.157(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.084(度)Ea=64.927(kN) Ex=26.446(kN) Ey=59.297(kN) 作用点高度 Zy=0.947(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.075(度) 第1破裂角=27.916(度)Ea=56.944(kN) Ex=26.668(kN) Ey=50.313(kN) 作用点高度 Zy=0.949(m) 计算下墙土压力无荷载时的破裂角 = 33.657(度)按力多边形法计算得到:破裂角： 32.213(度)Ea=59.281(kN) Ex=59.173(kN) Ey=3.582(kN) 作用点高度 Zy=1.696(m) 墙身截面积 = 8.769(m2) 重量 = 210.467 (kN)衡重台上填料重(包括超载) = 23.668(kN) 重心坐标(1.125,-1.203)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 232.973(kN) En = 62.169(kN) Wt = 23.297(kN) Et = 80.052(kN) 滑移力= 56.755(kN) 抗滑力= 118.057(kN)滑移验算满足: Kc = 2.080 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 73.314(kN) > 0.0地基土层水平向: 滑移力= 85.841(kN) 抗滑力= 203.779(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.374 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.152 (m)相对于墙趾,上墙Ey的力臂 Zx = 2.025 (m)相对于墙趾,上墙Ex的力臂 Zy = 4.549 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.995 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.539 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 212.365(kN-m) 抗倾覆力矩= 391.574(kN-m)倾覆验算满足: K0 = 1.844 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 122.699(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 295.141(kN) 作用于墙趾下点的总弯矩=179.208(kN-m) 基础底面宽度 B = 1.579 (m) 偏心距 e = 0.182(m)基础底面合力作用点距离基础趾点的距离 Zn = 0.607(m)基底压应力: 趾部=316.369 踵部=57.567(kPa)最大应力与最小应力之比 = 316.369 / 57.567 = 5.496作用于基底的合力偏心距验算满足: e=0.182 <= 0.167*1.579 = 0.263(m)墙趾处地基承载力验算满足: 压应力=316.369 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=57.567 <= 650.000(kPa)地基平均承载力验算满足: 压应力=186.968 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 56.448 (kN)上墙墙背处的 Ex = 26.668 (kN)上墙墙背处的 Ey = 9.334 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.579 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.949 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.128 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.273(m)截面宽度 B = 1.460 (m) 偏心距 e1 = 0.457(m)截面上压应力: 面坡=129.754 背坡=-39.642(kPa)压应力验算满足: 计算值= 129.754 <= 6800.000(kPa)拉应力验算满足: 计算值= 39.642 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= 0.243 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 36.042(度)斜剪应力验算满足: 计算值= 26.890 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 65.782(kN)轴心力偏心影响系数醟= 0.448挡墙构件的计算截面每沿米面积A = 1.460(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.995计算强度时:强度验算满足: 计算值= 65.782 <= 5117.601(kN)计算稳定时:稳定验算满足: 计算值= 65.782 <= 5092.838(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 8.643(m2) 重量 = 207.432 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.153 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 284.995(kN) 作用于墙趾下点的总弯矩=180.180(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.632(m)截面宽度 B = 1.610 (m) 偏心距 e1 = 0.173(m)截面上偏心距验算满足: e1= 0.173 <= 0.250*1.610 = 0.403(m)截面上压应力: 面坡=290.995 背坡=63.036(kPa)压应力验算满足: 计算值= 290.995 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -17.489 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 284.995(kN)轴心力偏心影响系数醟= 0.879挡墙构件的计算截面每沿米面积A = 1.610(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.927计算强度时:强度验算满足: 计算值= 284.995 <= 11061.452(kN)计算稳定时:稳定验算满足: 计算值= 284.995 <= 10255.197(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 5.400(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.084(度)Ea=64.927(kN) Ex=26.446(kN) Ey=59.297(kN) 作用点高度 Zy=0.947(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.075(度) 第1破裂角=27.916(度)Ea=56.944(kN) Ex=26.668(kN) Ey=50.313(kN) 作用点高度 Zy=0.949(m) 计算下墙土压力无荷载时的破裂角 = 32.840(度)按力多边形法计算得到:破裂角： 31.139(度)Ea=44.897(kN) Ex=44.815(kN) Ey=2.713(kN) 作用点高度 Zy=1.385(m)[强度验算]验算截面以上，墙身截面积 = 7.632(m2) 重量 = 183.168 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.194 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 259.862(kN) 作用于墙趾下点的总弯矩=121.139(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.466(m)截面宽度 B = 1.460 (m) 偏心距 e1 = 0.264(m)截面上偏心距验算满足: e1= 0.264 <= 0.250*1.460 = 0.365(m)截面上压应力: 面坡=370.969 背坡=-14.994(kPa)压应力验算满足: 计算值= 370.969 <= 6800.000(kPa)拉应力验算满足: 计算值= 14.994 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -22.234 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 259.862(kN)轴心力偏心影响系数醟= 0.718挡墙构件的计算截面每沿米面积A = 1.460(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.910计算强度时:强度验算满足: 计算值= 259.862 <= 8200.455(kN)计算稳定时:稳定验算满足: 计算值= 259.862 <= 7461.434(kN)================================================= 各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 118.057(kN),滑移力 = 56.755(kN)。

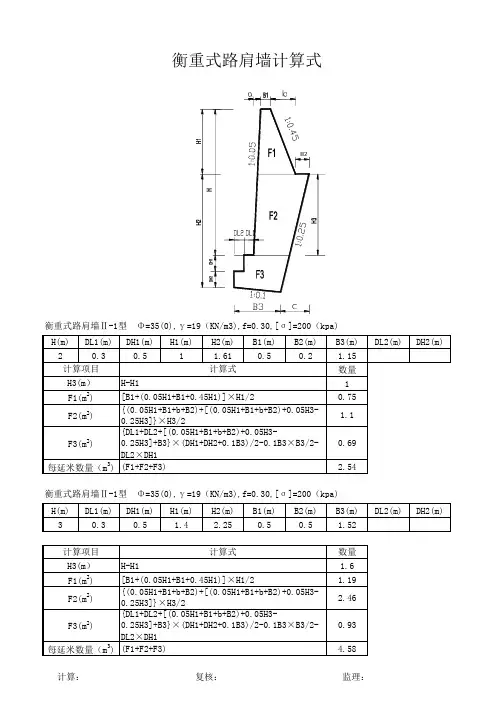

衡重式路肩墙Ⅱ-1型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=200（kpa)衡重式路肩墙Ⅱ-1型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=200（kpa)衡重式路肩墙Ⅱ-1型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=200（kpa)衡重式路肩墙Ⅱ-1型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=200（kpa)衡重式路肩墙Ⅱ-2型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=300（kpa)衡重式路肩墙Ⅱ-2型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=300（kpa)衡重式路肩墙Ⅱ-2型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=300（kpa)衡重式路肩墙Ⅱ-2型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=300（kpa)衡重式路肩墙Ⅱ-2型 Φ=35(0),γ=19（KN/m3),f=0.30,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-3型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=300（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-4型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=400（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)衡重式路肩墙Ⅱ-5型 Φ=35(0),γ=19（KN/m3),f=0.40,[σ]=500（kpa)。

衡重式挡土墙验算1、衡重式挡土墙结构参数：1.1、墙身尺寸:墙身总高: 14.300(m)上墙高: 5.880(m)墙顶宽: 1.350(m)台宽: 0.950(m)面坡倾斜坡度: 1:0.100上墙背坡倾斜坡度: 1:0.350下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.950(m)墙趾台阶h1: 1.300(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.100:1下墙土压力计算方法: 力多边形法1.2、物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 10石料强度(MPa): 30墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 20.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 400.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 0.000 0.000 02 20.500 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)2、衡重式挡土墙验算：2.1、第 1 种情况: 组合1组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.0002. 填土重力分项系数 = 1.0003. 填土侧压力分项系数 = 1.0004. 车辆荷载引起的土侧压力分项系数 = 1.000[土压力计算] 计算高度为 14.3(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)按假想墙背计算得到:第1破裂角： 27.750(度)Ea=109.695(kN) Ex=42.852(kN) Ey=100.979(kN) 作用点高度 Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.499(度) 第1破裂角=27.500(度)Ea=93.897(kN) Ex=43.358(kN) Ey=83.287(kN) 作用点高度 Zy=1.333(m) 计算下墙土压力无荷载时的破裂角 = 34.982(度)按力多边形法计算得到:破裂角： 34.982(度)Ea=142.902(kN) Ex=142.641(kN) Ey=8.634(kN) 作用点高度 Zy=2.696(m) 墙身截面积 = 27.181(m2) 重量 = 625.168 kN衡重台上填料重 = 60.713(kN) 重心坐标(2.010,-2.300)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 682.477(kN) En = 109.972(kN) Wt = 68.248(kN) Et = 175.930(kN) 滑移力= 107.682(kN) 抗滑力= 396.225(kN)滑移验算满足: Kc = 3.680 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 331.134(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 186.000(kN) 抗滑力= 393.565(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.116 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.352 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.106 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.333 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.893 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.374 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 656.581(kN-m) 抗倾覆力矩= 2059.169(kN-m)倾覆验算满足: K0 = 3.136 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 1065.872(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 792.450(kN) 作用于墙趾下点的总弯矩=1402.588(kN-m) 基础底面宽度 B = 3.236 (m) 偏心距 e = -0.152(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.770(m)基底压应力: 趾部=175.814 踵部=314.023(kPa)最大应力与最小应力之比 = 175.814 / 314.023 = 0.560作用于基底的合力偏心距验算满足: e=-0.152 <= 0.167*3.236 = 0.539(m)墙趾处地基承载力验算满足: 压应力=175.814 <= 480.000(kPa)墙踵处地基承载力验算满足: 压应力=314.023 <= 520.000(kPa)地基平均承载力验算满足: 压应力=244.918 <= 400.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 156.400 (kN)上墙墙背处的 Ex = 43.358 (kN)上墙墙背处的 Ey = 15.175 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 1.094 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.333 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 2.133 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.849(m)截面宽度 B = 2.600 (m) 偏心距 e1 = 0.451(m)截面上偏心距验算满足: e1= 0.451 <= 0.250*2.600 = 0.650(m) 截面上压应力: 面坡=134.658 背坡=-2.677(kPa)压应力验算满足: 计算值= 134.658 <= 800.000(kPa)拉应力验算满足: 计算值= 2.677 <= 110.000(kPa)切向应力检算:剪应力验算满足: 计算值= -9.720 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 26.249 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 171.575(kN)轴心力偏心影响系数αk = 0.735挡墙构件的计算截面每沿米面积A = 2.600(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.999计算强度时:强度验算满足: 计算值= 171.575 <= 1322.991(kN)计算稳定时:稳定验算满足: 计算值= 171.575 <= 1322.064(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 26.650(m2) 重量 = 612.950 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.356 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 765.584(kN) 作用于墙趾下点的总弯矩=1389.300(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.815(m)截面宽度 B = 3.300 (m) 偏心距 e1 = -0.165(m)截面上偏心距验算满足: e1= -0.165 <= 0.250*3.300 = 0.825(m)截面上压应力: 面坡=162.526 背坡=301.464(kPa)压应力验算满足: 计算值= 301.464 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -36.434 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 765.584(kN)轴心力偏心影响系数αk = 0.971挡墙构件的计算截面每沿米面积A = 3.300(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.963计算强度时:强度验算满足: 计算值= 765.584 <= 2219.380(kN)计算稳定时:稳定验算满足: 计算值= 765.584 <= 2136.944(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.300(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)按假想墙背计算得到:第1破裂角： 27.750(度)Ea=109.695(kN) Ex=42.852(kN) Ey=100.979(kN) 作用点高度 Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.499(度) 第1破裂角=27.500(度)Ea=93.897(kN) Ex=43.358(kN) Ey=83.287(kN) 作用点高度 Zy=1.333(m) 计算下墙土压力无荷载时的破裂角 = 34.715(度)按力多边形法计算得到:破裂角： 34.715(度)Ea=110.716(kN) Ex=110.514(kN) Ey=6.689(kN) 作用点高度 Zy=2.298(m) [强度验算]验算截面以上，墙身截面积 = 24.303(m2) 重量 = 558.975 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.418 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 709.664(kN) 作用于墙趾下点的总弯矩=989.730(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.395(m)截面宽度 B = 2.905 (m) 偏心距 e1 = 0.058(m)截面上偏心距验算满足: e1= 0.058 <= 0.250*2.905 = 0.726(m)截面上压应力: 面坡=273.481 背坡=215.100(kPa)压应力验算满足: 计算值= 273.481 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -44.748 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 709.664(kN)轴心力偏心影响系数αk = 0.995挡墙构件的计算截面每沿米面积A = 2.905(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.958计算强度时:强度验算满足: 计算值= 709.664 <= 2002.590(kN)计算稳定时:稳定验算满足: 计算值= 709.664 <= 1918.465(kN)2.2、第 2 种情况: 组合2组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.0002. 填土重力分项系数 = 1.0003. 填土侧压力分项系数 = 1.0004. 车辆荷载引起的土侧压力分项系数 = 1.000[土压力计算] 计算高度为 10.322(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)按假想墙背计算得到:第1破裂角： 27.750(度)Ea=109.695(kN) Ex=42.852(kN) Ey=100.979(kN) 作用点高度 Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.499(度) 第1破裂角=27.500(度)Ea=93.897(kN) Ex=43.358(kN) Ey=83.287(kN) 作用点高度 Zy=1.333(m) 计算下墙土压力无荷载时的破裂角 = 34.982(度)按力多边形法计算得到:破裂角： 34.982(度)Ea=142.902(kN) Ex=142.641(kN) Ey=8.634(kN) 作用点高度 Zy=2.696(m) 墙身截面积 = 27.181(m2) 重量 = 625.168 kN衡重台上填料重 = 60.713(kN) 重心坐标(2.010,-2.300)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 682.477(kN) En = 109.972(kN) Wt = 68.248(kN) Et = 175.930(kN) 滑移力= 107.682(kN) 抗滑力= 396.225(kN)滑移验算满足: Kc = 3.680 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 331.134(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 186.000(kN) 抗滑力= 393.565(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.116 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.352 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.106 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.333 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.893 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.374 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 656.581(kN-m) 抗倾覆力矩= 2059.169(kN-m)倾覆验算满足: K0 = 3.136 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 1065.872(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 792.450(kN) 作用于墙趾下点的总弯矩=1402.588(kN-m)基础底面宽度 B = 3.236 (m) 偏心距 e = -0.152(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.770(m)基底压应力: 趾部=175.814 踵部=314.023(kPa)最大应力与最小应力之比 = 175.814 / 314.023 = 0.560作用于基底的合力偏心距验算满足: e=-0.152 <= 0.167*3.236 = 0.539(m) 墙趾处地基承载力验算满足: 压应力=175.814 <= 480.000(kPa)墙踵处地基承载力验算满足: 压应力=314.023 <= 520.000(kPa)地基平均承载力验算满足: 压应力=244.918 <= 400.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 156.400 (kN)上墙墙背处的 Ex = 43.358 (kN)上墙墙背处的 Ey = 15.175 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 1.094 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.333 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 2.133 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.849(m)截面宽度 B = 2.600 (m) 偏心距 e1 = 0.451(m)截面上偏心距验算满足: e1= 0.451 <= 0.250*2.600 = 0.650(m)截面上压应力: 面坡=134.658 背坡=-2.677(kPa)压应力验算满足: 计算值= 134.658 <= 800.000(kPa)拉应力验算满足: 计算值= 2.677 <= 110.000(kPa)切向应力检算:剪应力验算满足: 计算值= -9.720 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 26.249 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 171.575(kN)轴心力偏心影响系数αk = 0.735挡墙构件的计算截面每沿米面积A = 2.600(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.999计算强度时:强度验算满足: 计算值= 171.575 <= 1322.991(kN)计算稳定时:稳定验算满足: 计算值= 171.575 <= 1322.064(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 48.920(m2) 重量 =1124.70 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.356 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 1124.7kN 作用于墙趾下点的总弯矩=1389.300(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.815(m)截面宽度 B = 3.300 (m) 偏心距 e1 = -0.165(m)截面上偏心距验算满足: e1= -0.165 <= 0.250*3.300 = 0.825(m)截面上压应力: 面坡=162.526 背坡=301.464(kPa)压应力验算满足: 计算值= 301.464 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -36.434 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 765.584(kN)轴心力偏心影响系数αk = 0.971挡墙构件的计算截面每沿米面积A = 3.300(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.963计算强度时:强度验算满足: 计算值= 765.584 <= 2219.380(kN)计算稳定时:稳定验算满足: 计算值= 765.584 <= 2136.944(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.300(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)按假想墙背计算得到:第1破裂角： 27.750(度)Ea=109.695(kN) Ex=42.852(kN) Ey=100.979(kN) 作用点高度 Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.499(度) 第1破裂角=27.500(度)Ea=93.897(kN) Ex=43.358(kN) Ey=83.287(kN) 作用点高度 Zy=1.333(m) 计算下墙土压力无荷载时的破裂角 = 34.715(度)按力多边形法计算得到:破裂角： 34.715(度)Ea=110.716(kN) Ex=110.514(kN) Ey=6.689(kN) 作用点高度 Zy=2.298(m) [强度验算]验算截面以上，墙身截面积 = 24.303(m2) 重量 = 558.975 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.418 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 709.664(kN) 作用于墙趾下点的总弯矩=989.730(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.395(m)截面宽度 B = 2.905 (m) 偏心距 e1 = 0.058(m)截面上偏心距验算满足: e1= 0.058 <= 0.250*2.905 = 0.726(m)截面上压应力: 面坡=273.481 背坡=215.100(kPa)压应力验算满足: 计算值= 273.481 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -44.748 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 709.664(kN)轴心力偏心影响系数αk = 0.995挡墙构件的计算截面每沿米面积A = 2.905(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.958计算强度时:强度验算满足: 计算值= 709.664 <= 2002.590(kN)计算稳定时:稳定验算满足: 计算值= 709.664 <= 1918.465(kN)2.3、第 3 种情况: 组合3组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.0002. 填土重力分项系数 = 1.0003. 填土侧压力分项系数 = 1.0004. 车辆荷载引起的土侧压力分项系数 = 1.000[土压力计算] 计算高度为 10.322(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)按假想墙背计算得到:第1破裂角： 27.750(度)Ea=109.695(kN) Ex=42.852(kN) Ey=100.979(kN) 作用点高度 Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.499(度) 第1破裂角=27.500(度)Ea=93.897(kN) Ex=43.358(kN) Ey=83.287(kN) 作用点高度 Zy=1.333(m) 计算下墙土压力无荷载时的破裂角 = 34.982(度)按力多边形法计算得到:破裂角： 34.982(度)Ea=142.902(kN) Ex=142.641(kN) Ey=8.634(kN) 作用点高度 Zy=2.696(m) 墙身截面积 = 27.181(m2) 重量 = 625.168 kN衡重台上填料重 = 60.713(kN) 重心坐标(2.010,-2.300)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 682.477(kN) En = 109.972(kN) Wt = 68.248(kN) Et = 175.930(kN) 滑移力= 107.682(kN) 抗滑力= 396.225(kN)滑移验算满足: Kc = 3.680 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 331.134(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 186.000(kN) 抗滑力= 393.565(kN)地基土层水平向: 滑移验算满足: Kc2 = 2.116 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.352 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.106 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.333 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.893 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.374 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 656.581(kN-m) 抗倾覆力矩= 2059.169(kN-m)倾覆验算满足: K0 = 3.136 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 1065.872(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 792.450(kN) 作用于墙趾下点的总弯矩=1402.588(kN-m) 基础底面宽度 B = 3.236 (m) 偏心距 e = -0.152(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.770(m)基底压应力: 趾部=175.814 踵部=314.023(kPa)最大应力与最小应力之比 = 175.814 / 314.023 = 0.560作用于基底的合力偏心距验算满足: e=-0.152 <= 0.167*3.236 = 0.539(m)墙趾处地基承载力验算满足: 压应力=175.814 <= 480.000(kPa)墙踵处地基承载力验算满足: 压应力=314.023 <= 520.000(kPa)地基平均承载力验算满足: 压应力=244.918 <= 400.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 156.400 (kN)上墙墙背处的 Ex = 43.358 (kN)上墙墙背处的 Ey = 15.175 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 1.094 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.333 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 2.133 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.849(m)截面宽度 B = 2.600 (m) 偏心距 e1 = 0.451(m)截面上偏心距验算满足: e1= 0.451 <= 0.250*2.600 = 0.650(m) 截面上压应力: 面坡=134.658 背坡=-2.677(kPa)压应力验算满足: 计算值= 134.658 <= 800.000(kPa)拉应力验算满足: 计算值= 2.677 <= 110.000(kPa)切向应力检算:剪应力验算满足: 计算值= -9.720 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 26.249 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 171.575(kN)轴心力偏心影响系数αk = 0.735挡墙构件的计算截面每沿米面积A = 2.600(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.999计算强度时:强度验算满足: 计算值= 171.575 <= 1322.991(kN)计算稳定时:稳定验算满足: 计算值= 171.575 <= 1322.064(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 26.650(m2) 重量 = 612.950 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.356 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 765.584(kN) 作用于墙趾下点的总弯矩=1389.300(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.815(m)截面宽度 B = 3.300 (m) 偏心距 e1 = -0.165(m)截面上偏心距验算满足: e1= -0.165 <= 0.250*3.300 = 0.825(m)截面上压应力: 面坡=162.526 背坡=301.464(kPa)压应力验算满足: 计算值= 301.464 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -36.434 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 765.584(kN)轴心力偏心影响系数αk = 0.971挡墙构件的计算截面每沿米面积A = 3.300(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.963计算强度时:强度验算满足: 计算值= 765.584 <= 2219.380(kN)计算稳定时:稳定验算满足: 计算值= 765.584 <= 2136.944(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.300(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)按假想墙背计算得到:第1破裂角： 27.750(度)Ea=109.695(kN) Ex=42.852(kN) Ey=100.979(kN) 作用点高度 Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.499(度) 第1破裂角=27.500(度)Ea=93.897(kN) Ex=43.358(kN) Ey=83.287(kN) 作用点高度 Zy=1.333(m) 计算下墙土压力无荷载时的破裂角 = 34.715(度)按力多边形法计算得到:破裂角： 34.715(度)Ea=110.716(kN) Ex=110.514(kN) Ey=6.689(kN) 作用点高度 Zy=2.298(m)[强度验算]验算截面以上，墙身截面积 = 24.303(m2) 重量 = 558.975 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.418 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 709.664(kN) 作用于墙趾下点的总弯矩=989.730(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.395(m)截面宽度 B = 2.905 (m) 偏心距 e1 = 0.058(m)截面上偏心距验算满足: e1= 0.058 <= 0.250*2.905 = 0.726(m)截面上压应力: 面坡=273.481 背坡=215.100(kPa)压应力验算满足: 计算值= 273.481 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -44.748 <= 80.000(kPa)[极限状态法]:重要性系数γ0 = 1.000验算截面上的轴向力组合设计值Nd = 709.664(kN)轴心力偏心影响系数αk = 0.995挡墙构件的计算截面每沿米面积A = 2.905(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数γf = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数Ψk = 0.958计算强度时:强度验算满足: 计算值= 709.664 <= 2002.590(kN)计算稳定时:稳定验算满足: 计算值= 709.664 <= 1918.465(kN)3、各组合最不利结果(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 396.225(kN),滑移力 = 107.682(kN)。

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式路肩挡土墙300kpa高8米计算时间：2013-11-09 20:45:41 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.000(m)上墙高: 3.200(m)墙顶宽: 0.700(m)台宽: 1.100(m)面坡倾斜坡度: 1:0.050上墙背坡倾斜坡度: 1:0.350下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.400(m)墙趾台阶h1: 0.800(m)墙趾台阶面坡坡度为: 1:0.000墙底倾斜坡率: 0.100:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 24.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.450墙身砌体容许压应力: 6800.000(kPa)墙身砌体容许弯曲拉应力: 430.000(kPa)墙身砌体容许剪应力: 850.000(kPa)材料抗压强度设计值: 7.820(MPa)系数醩: 0.0020挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 21.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 22.000(kN/m3)修正后地基承载力特征值: 300.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.400地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 4.000 0.080 1第1个: 距离0.000(m),宽度4.001(m),高度0.595(m) 2004路基规范挡土墙车辆荷载地面横坡角度: 20.000(度)填土对横坡面的摩擦角: 17.500(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 8.242(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.476(度)Ea=114.139(kN) Ex=39.503(kN) Ey=107.085(kN) 作用点高度 Zy=1.209(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.078(度) 第1破裂角=27.916(度)Ea=87.461(kN) Ex=40.955(kN) Ey=77.279(kN) 作用点高度 Zy=1.213(m) 计算下墙土压力无荷载时的破裂角 = 34.228(度)按力多边形法计算得到:破裂角： 34.206(度)Ea=94.879(kN) Ex=94.705(kN) Ey=5.732(kN) 作用点高度 Zy=2.156(m) 墙身截面积 = 17.372(m2) 重量 = 416.928 (kN)衡重台上填料重(包括超载) = 63.882(kN) 重心坐标(1.664,-1.561)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 478.425(kN) En = 96.098(kN) Wt = 47.842(kN) Et = 126.727(kN) 滑移力= 78.885(kN) 抗滑力= 229.809(kN)滑移验算满足: Kc = 2.913 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 175.718(kN) > 0.0地基土层水平向: 滑移力= 135.661(kN) 抗滑力= 256.618(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.892 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.669 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.060 (m)相对于墙趾,上墙Ex的力臂 Zy = 6.013 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 2.958 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.914 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 427.504(kN-m) 抗倾覆力矩= 1104.086(kN-m)倾覆验算满足: K0 = 2.583 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 506.449(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 574.523(kN) 作用于墙趾下点的总弯矩=676.583(kN-m) 基础底面宽度 B = 2.432 (m) 偏心距 e = 0.038(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.178(m)基底压应力: 趾部=258.516 踵部=214.035(kPa)最大应力与最小应力之比 = 258.516 / 214.035 = 1.208作用于基底的合力偏心距验算满足: e=0.038 <= 0.167*2.432 = 0.405(m)墙趾处地基承载力验算满足: 压应力=258.516 <= 360.000(kPa)墙踵处地基承载力验算满足: 压应力=214.035 <= 390.000(kPa)地基平均承载力验算满足: 压应力=236.276 <= 300.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 102.912 (kN)上墙墙背处的 Ex = 40.955 (kN)上墙墙背处的 Ey = 14.334 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.788 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.213 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.555 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.458(m)截面宽度 B = 1.980 (m) 偏心距 e1 = 0.532(m)截面上压应力: 面坡=154.630 背坡=-36.200(kPa)压应力验算满足: 计算值= 154.630 <= 6800.000(kPa)拉应力验算满足: 计算值= 36.200 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -3.002 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 34.043(度)斜剪应力验算满足: 计算值= 31.295 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 117.246(kN)轴心力偏心影响系数醟= 0.532挡墙构件的计算截面每沿米面积A = 1.980(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 117.246 <= 8242.688(kN)计算稳定时:稳定验算满足: 计算值= 117.246 <= 8216.109(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 17.072(m2) 重量 = 409.728 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.669 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 556.622(kN) 作用于墙趾下点的总弯矩=674.732(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.212(m)截面宽度 B = 2.480 (m) 偏心距 e1 = 0.028(m)截面上偏心距验算满足: e1= 0.028 <= 0.250*2.480 = 0.620(m)截面上压应力: 面坡=239.544 背坡=209.344(kPa)压应力验算满足: 计算值= 239.544 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -35.076 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 556.622(kN)轴心力偏心影响系数醟= 0.998挡墙构件的计算截面每沿米面积A = 2.480(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.957计算强度时:强度验算满足: 计算值= 556.622 <= 19364.381(kN)计算稳定时:稳定验算满足: 计算值= 556.622 <= 18537.131(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 7.200(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.476(度)Ea=114.139(kN) Ex=39.503(kN) Ey=107.085(kN) 作用点高度 Zy=1.209(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.078(度) 第1破裂角=27.916(度)Ea=87.461(kN) Ex=40.955(kN) Ey=77.279(kN) 作用点高度 Zy=1.213(m) 计算下墙土压力无荷载时的破裂角 = 33.590(度)按力多边形法计算得到:破裂角： 33.556(度)Ea=67.503(kN) Ex=67.380(kN) Ey=4.078(kN) 作用点高度 Zy=1.748(m)[强度验算]验算截面以上，墙身截面积 = 15.008(m2) 重量 = 360.192 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.722 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 505.432(kN) 作用于墙趾下点的总弯矩=490.664(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.971(m)截面宽度 B = 2.280 (m) 偏心距 e1 = 0.169(m)截面上偏心距验算满足: e1= 0.169 <= 0.250*2.280 = 0.570(m)截面上压应力: 面坡=320.397 背坡=122.964(kPa)压应力验算满足: 计算值= 320.397 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -41.157 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 505.432(kN)轴心力偏心影响系数醟= 0.938挡墙构件的计算截面每沿米面积A = 2.280(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.956计算强度时:强度验算满足: 计算值= 505.432 <= 16724.127(kN)计算稳定时:稳定验算满足: 计算值= 505.432 <= 15995.148(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 8.242(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.476(度)Ea=114.139(kN) Ex=39.503(kN) Ey=107.085(kN) 作用点高度 Zy=1.209(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.078(度) 第1破裂角=27.916(度)Ea=87.461(kN) Ex=40.955(kN) Ey=77.279(kN) 作用点高度 Zy=1.213(m) 计算下墙土压力无荷载时的破裂角 = 34.228(度)按力多边形法计算得到:破裂角： 34.206(度)Ea=94.879(kN) Ex=94.705(kN) Ey=5.732(kN) 作用点高度 Zy=2.156(m) 墙身截面积 = 17.372(m2) 重量 = 416.928 (kN)衡重台上填料重(包括超载) = 63.882(kN) 重心坐标(1.664,-1.561)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 478.425(kN) En = 96.098(kN) Wt = 47.842(kN) Et = 126.727(kN)滑移力= 78.885(kN) 抗滑力= 229.809(kN)滑移验算满足: Kc = 2.913 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 175.718(kN) > 0.0地基土层水平向: 滑移力= 135.661(kN) 抗滑力= 256.618(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.892 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.669 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.060 (m)相对于墙趾,上墙Ex的力臂 Zy = 6.013 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 2.958 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.914 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 427.504(kN-m) 抗倾覆力矩= 1104.086(kN-m)倾覆验算满足: K0 = 2.583 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 506.449(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 574.523(kN) 作用于墙趾下点的总弯矩=676.583(kN-m) 基础底面宽度 B = 2.432 (m) 偏心距 e = 0.038(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.178(m)基底压应力: 趾部=258.516 踵部=214.035(kPa)最大应力与最小应力之比 = 258.516 / 214.035 = 1.208作用于基底的合力偏心距验算满足: e=0.038 <= 0.167*2.432 = 0.405(m)墙趾处地基承载力验算满足: 压应力=258.516 <= 360.000(kPa)墙踵处地基承载力验算满足: 压应力=214.035 <= 390.000(kPa)地基平均承载力验算满足: 压应力=236.276 <= 300.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 102.912 (kN)上墙墙背处的 Ex = 40.955 (kN)上墙墙背处的 Ey = 14.334 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.788 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.213 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.555 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.458(m)截面宽度 B = 1.980 (m) 偏心距 e1 = 0.532(m)截面上压应力: 面坡=154.630 背坡=-36.200(kPa)压应力验算满足: 计算值= 154.630 <= 6800.000(kPa)拉应力验算满足: 计算值= 36.200 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -3.002 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 34.043(度)斜剪应力验算满足: 计算值= 31.295 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 117.246(kN)轴心力偏心影响系数醟= 0.532挡墙构件的计算截面每沿米面积A = 1.980(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 117.246 <= 8242.688(kN)计算稳定时:稳定验算满足: 计算值= 117.246 <= 8216.109(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 17.072(m2) 重量 = 409.728 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.669 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 556.622(kN) 作用于墙趾下点的总弯矩=674.732(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.212(m)截面宽度 B = 2.480 (m) 偏心距 e1 = 0.028(m)截面上偏心距验算满足: e1= 0.028 <= 0.250*2.480 = 0.620(m)截面上压应力: 面坡=239.544 背坡=209.344(kPa)压应力验算满足: 计算值= 239.544 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -35.076 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 556.622(kN)轴心力偏心影响系数醟= 0.998挡墙构件的计算截面每沿米面积A = 2.480(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.957计算强度时:强度验算满足: 计算值= 556.622 <= 19364.381(kN)计算稳定时:稳定验算满足: 计算值= 556.622 <= 18537.131(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 7.200(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.476(度)Ea=114.139(kN) Ex=39.503(kN) Ey=107.085(kN) 作用点高度 Zy=1.209(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.078(度) 第1破裂角=27.916(度)Ea=87.461(kN) Ex=40.955(kN) Ey=77.279(kN) 作用点高度 Zy=1.213(m) 计算下墙土压力无荷载时的破裂角 = 33.590(度)按力多边形法计算得到:破裂角： 33.556(度)Ea=67.503(kN) Ex=67.380(kN) Ey=4.078(kN) 作用点高度 Zy=1.748(m)[强度验算]验算截面以上，墙身截面积 = 15.008(m2) 重量 = 360.192 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.722 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 505.432(kN) 作用于墙趾下点的总弯矩=490.664(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.971(m)截面宽度 B = 2.280 (m) 偏心距 e1 = 0.169(m)截面上偏心距验算满足: e1= 0.169 <= 0.250*2.280 = 0.570(m)截面上压应力: 面坡=320.397 背坡=122.964(kPa)压应力验算满足: 计算值= 320.397 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -41.157 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 505.432(kN)轴心力偏心影响系数醟= 0.938挡墙构件的计算截面每沿米面积A = 2.280(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.956计算强度时:强度验算满足: 计算值= 505.432 <= 16724.127(kN)计算稳定时:稳定验算满足: 计算值= 505.432 <= 15995.148(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 8.242(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.476(度)Ea=114.139(kN) Ex=39.503(kN) Ey=107.085(kN) 作用点高度 Zy=1.209(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.078(度) 第1破裂角=27.916(度)Ea=87.461(kN) Ex=40.955(kN) Ey=77.279(kN) 作用点高度 Zy=1.213(m) 计算下墙土压力无荷载时的破裂角 = 34.228(度)按力多边形法计算得到:破裂角： 34.206(度)Ea=94.879(kN) Ex=94.705(kN) Ey=5.732(kN) 作用点高度 Zy=2.156(m) 墙身截面积 = 17.372(m2) 重量 = 416.928 (kN)衡重台上填料重(包括超载) = 63.882(kN) 重心坐标(1.664,-1.561)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 478.425(kN) En = 96.098(kN) Wt = 47.842(kN) Et = 126.727(kN) 滑移力= 78.885(kN) 抗滑力= 229.809(kN)滑移验算满足: Kc = 2.913 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 175.718(kN) > 0.0地基土层水平向: 滑移力= 135.661(kN) 抗滑力= 256.618(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.892 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.669 (m)相对于墙趾,上墙Ey的力臂 Zx = 3.060 (m)相对于墙趾,上墙Ex的力臂 Zy = 6.013 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 2.958 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.914 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 427.504(kN-m) 抗倾覆力矩= 1104.086(kN-m)倾覆验算满足: K0 = 2.583 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 506.449(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 574.523(kN) 作用于墙趾下点的总弯矩=676.583(kN-m) 基础底面宽度 B = 2.432 (m) 偏心距 e = 0.038(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.178(m)基底压应力: 趾部=258.516 踵部=214.035(kPa)最大应力与最小应力之比 = 258.516 / 214.035 = 1.208作用于基底的合力偏心距验算满足: e=0.038 <= 0.167*2.432 = 0.405(m)墙趾处地基承载力验算满足: 压应力=258.516 <= 360.000(kPa)墙踵处地基承载力验算满足: 压应力=214.035 <= 390.000(kPa)地基平均承载力验算满足: 压应力=236.276 <= 300.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 102.912 (kN)上墙墙背处的 Ex = 40.955 (kN)上墙墙背处的 Ey = 14.334 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.788 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.213 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.555 (m)[容许应力法]:相对于上墙墙趾，合力作用力臂 Zn = 0.458(m)截面宽度 B = 1.980 (m) 偏心距 e1 = 0.532(m)截面上压应力: 面坡=154.630 背坡=-36.200(kPa)压应力验算满足: 计算值= 154.630 <= 6800.000(kPa)拉应力验算满足: 计算值= 36.200 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -3.002 <= 850.000(kPa)斜截面剪应力检算:验算斜截面与水平面的夹角 = 34.043(度)斜剪应力验算满足: 计算值= 31.295 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 117.246(kN)轴心力偏心影响系数醟= 0.532挡墙构件的计算截面每沿米面积A = 1.980(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 117.246 <= 8242.688(kN)计算稳定时:稳定验算满足: 计算值= 117.246 <= 8216.109(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 17.072(m2) 重量 = 409.728 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.669 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 556.622(kN) 作用于墙趾下点的总弯矩=674.732(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.212(m)截面宽度 B = 2.480 (m) 偏心距 e1 = 0.028(m)截面上压应力: 面坡=239.544 背坡=209.344(kPa)压应力验算满足: 计算值= 239.544 <= 6800.000(kPa)剪应力验算满足: 计算值= -35.076 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 556.622(kN)轴心力偏心影响系数醟= 0.998挡墙构件的计算截面每沿米面积A = 2.480(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.957计算强度时:强度验算满足: 计算值= 556.622 <= 19364.381(kN)计算稳定时:稳定验算满足: 计算值= 556.622 <= 18537.131(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 7.200(m)处的库仑主动土压力无荷载时的破裂角 = 27.916(度)计算上墙土压力按假想墙背计算得到:第1破裂角： 28.476(度)Ea=114.139(kN) Ex=39.503(kN) Ey=107.085(kN) 作用点高度 Zy=1.209(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.078(度) 第1破裂角=27.916(度)Ea=87.461(kN) Ex=40.955(kN) Ey=77.279(kN) 作用点高度 Zy=1.213(m) 计算下墙土压力无荷载时的破裂角 = 33.590(度)按力多边形法计算得到:破裂角： 33.556(度)Ea=67.503(kN) Ex=67.380(kN) Ey=4.078(kN) 作用点高度 Zy=1.748(m)[强度验算]验算截面以上，墙身截面积 = 15.008(m2) 重量 = 360.192 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.722 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 505.432(kN) 作用于墙趾下点的总弯矩=490.664(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.971(m)截面宽度 B = 2.280 (m) 偏心距 e1 = 0.169(m)截面上压应力: 面坡=320.397 背坡=122.964(kPa)压应力验算满足: 计算值= 320.397 <= 6800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -41.157 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 505.432(kN)轴心力偏心影响系数醟= 0.938挡墙构件的计算截面每沿米面积A = 2.280(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.956计算强度时:强度验算满足: 计算值= 505.432 <= 16724.127(kN)计算稳定时:稳定验算满足: 计算值= 505.432 <= 15995.148(kN)=================================================各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 229.809(kN),滑移力 = 78.885(kN)。

衡重式挡土墙计算书（整体稳定不满足）衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 3计算时间： 2009-07-11 10:03:50 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 3.000(m)上墙高: 1.200(m)墙顶宽: 0.550(m)台宽: 0.000(m)面坡倾斜坡度: 1:0.100上墙背坡倾斜坡度: 1:0.400下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.400(m)墙趾台阶h1: 0.600(m)墙趾台阶面坡坡度为: 1:0.000墙底倾斜坡率: 0.150:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.600砌体种类: 片石砌体砂浆标号: 5石料强度(MPa):挡土墙类型: 抗震区挡土墙墙后填土内摩擦角: 40.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 20.000(度)地基土容重: 19.000(kN/m3)地基土浮容重: 10.000(kN/m3)修正后地基土容许承载力: 250.000(kPa) 地基土容许承载力提高系数:墙趾值提高系数: 1.000墙踵值提高系数: 1.000平均值提高系数: 1.000地震作用墙趾值提高系数: 1.250地震作用墙踵值提高系数: 1.250地震作用平均值提高系数: 1.250墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 35.000(度)地基土粘聚力: 10.000(kPa)地震烈度: 设计烈度7度水上地震角: 1.50水下地震角: 2.50水平地震系数: 0.15重要性修正系数: 1.00综合影响系数: 0.25抗震基底容许偏心距:B/6公路等级及工程类别: 3级公路抗震重点工程坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.300 3.000 02 7.500 0.000 1第1个: 距离0.500(m),宽度3.600(m),高度2.800(m)(用户输入的计算荷载)地面横坡角度: 30.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 自动搜索最危险滑裂面搜索时的圆心步长: 0.500(m)搜索时的半径步长: 0.500(m)筋带对稳定的作用: 筋带力沿圆弧切线====================================== ===============================第 1 种情况: 组合1====================================== =======组合系数: 1.0001. 挡土墙结构重力分项系数= 0.900 √2. 填土重力分项系数= 0.900 √3. 填土侧压力分项系数= 1.400 √4. 车辆荷载引起的土侧压力分项系数= 1.400 ×5. 地震作用力分项系数 = 1.000 ×====================================== =======[土压力计算] 计算高度为 3.176(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 38.650(度)Ea=22.505(kN) Ex=10.633(kN) Ey=19.835(kN) 作用点高度Zy=0.432(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.584(度) 第1破裂角=38.250(度)Ea=15.835(kN) Ex=11.278(kN) Ey=11.115(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 35.694(度)按力多边形法计算得到:破裂角： 35.694(度)Ea=22.360(kN) Ex=22.239(kN) Ey=2.323(kN) 作用点高度Zy=0.925(m) 墙身截面积 = 3.177(m2) 重量 = 73.065 kN 衡重台上填料重= 5.564(kN) 重心坐标(0.829,-0.292)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 8.527 (度)Wn = 77.760(kN) En = 18.259(kN) Wt = 11.658(kN) Et = 31.154(kN) 滑移力= 19.496(kN) 抗滑力= 48.010(kN)滑移验算满足: Kc = 2.463 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 25.035(kN) > 0.0地基土摩擦系数 = 0.600地基土层水平向: 滑移力= 33.517(kN) 抗滑力= 56.422(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.683 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 0.909 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.626 (m)相对于墙趾,上墙Ex的力臂 Zy = 2.344 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.407 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.749 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 43.099(kN-m) 抗倾覆力矩= 95.965(kN-m)倾覆验算满足: K0 = 2.227 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 29.242(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 96.019(kN) 作用于墙趾下点的总弯矩=52.866(kN-m) 基础底面宽度 B = 1.189 (m) 偏心距 e = 0.044(m) 基础底面合力作用点距离基础趾点的距离 Zn = 0.551(m)基底压应力: 趾部=98.673 踵部=62.817(kPa)最大应力与最小应力之比 = 98.673 / 62.817 = 1.571作用于基底的合力偏心距验算满足: e=0.044 <= 0.167*1.189 = 0.198(m) 墙趾处地基承载力验算满足: 压应力=98.673 <= 250.000(kPa)墙踵处地基承载力验算满足: 压应力=62.817 <= 250.000(kPa)地基平均承载力验算满足: 压应力=80.745 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 23.460 (kN)上墙墙背处的 Ex = 11.278 (kN)上墙墙背处的 Ey = 4.511 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.496 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.544 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 0.932 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.346(m)截面宽度 B = 1.150 (m) 偏心距 e1 = 0.229(m)截面上偏心距验算满足: e1= 0.229 <= 0.250*1.150 = 0.288(m) 截面上压应力: 面坡=53.320 背坡=-4.675(kPa)压应力验算满足: 计算值= 53.320 <= 810.000(kPa)拉应力验算满足: 计算值= 4.675 <= 102.000(kPa)切向应力检算:剪应力验算满足: 计算值= 0.078 <= 170.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 13.586 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 27.430(kN)轴心力偏心影响系数醟= 0.678挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 26.058 <= 631.656(kN)计算稳定时:稳定验算满足: 计算值= 26.058 <= 631.656(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 3.069(m2) 重量 = 70.591 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 0.913 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 89.593(kN) 作用于墙趾下点的总弯矩=52.776(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.589(m)截面宽度 B = 1.220 (m) 偏心距 e1 = 0.021(m)截面上偏心距验算满足: e1= 0.021 <= 0.250*1.220 = 0.305(m) 截面上压应力: 面坡=81.010 背坡=65.852(kPa)压应力验算满足: 计算值= 81.010 <= 810.000(kPa)切向应力检算:剪应力验算满足: 计算值= -1.902 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 87.353(kN)轴心力偏心影响系数醟= 0.996挡墙构件的计算截面每沿米面积A = 1.220(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 82.985 <= 984.784(kN)计算稳定时:稳定验算满足: 计算值= 82.985 <= 966.470(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 2.400(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 38.650(度)Ea=22.505(kN) Ex=10.633(kN) Ey=19.835(kN) 作用点高度Zy=0.432(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.584(度) 第1破裂角=38.250(度)Ea=15.835(kN) Ex=11.278(kN) Ey=11.115(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 36.399(度)按力多边形法计算得到:破裂角： 36.399(度)Ea=12.425(kN) Ex=12.357(kN) Ey=1.291(kN) 作用点高度Zy=0.575(m) [强度验算]验算截面以上，墙身截面积 = 2.292(m2) 重量 = 52.719 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.003 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 70.689(kN) 作用于墙趾下点的总弯矩=26.299(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.372(m)截面宽度 B = 0.970 (m) 偏心距 e1 = 0.113(m)截面上偏心距验算满足: e1= 0.113 <= 0.250*0.970 = 0.243(m) 截面上压应力: 面坡=123.798 背坡=21.937(kPa)压应力验算满足: 计算值= 123.798 <= 810.000(kPa)切向应力检算:剪应力验算满足: 计算值= -4.783 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 69.823(kN)轴心力偏心影响系数醟= 0.860挡墙构件的计算截面每沿米面积A = 0.970(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.977计算强度时:强度验算满足: 计算值= 66.332 <= 675.737(kN)计算稳定时:稳定验算满足: 计算值= 66.332 <= 660.246(kN)(八) 整体稳定验算最不利滑动面:圆心: (-8.26001,14.50000)半径 = 16.68153(m)安全系数 = 0.925总的下滑力 = 0.311(kN)总的抗滑力 = 0.288(kN)土体部分下滑力 = 0.311(kN)土体部分抗滑力 = 0.288(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算不满足: 最小安全系数=0.925 < 1.250====================================== ===============================第 2 种情况: 组合2====================================== =======组合系数: 1.0001. 挡土墙结构重力分项系数 = 0.900 √2. 填土重力分项系数= 0.900 √3. 填土侧压力分项系数= 1.400 √4. 车辆荷载引起的土侧压力分项系数= 1.400 √5. 地震作用力分项系数= 1.000 ×====================================== =======[土压力计算] 计算高度为 3.176(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 42.330(度)Ea=26.960(kN) Ex=12.738(kN) Ey=23.761(kN) 作用点高度Zy=0.415(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=1.744(度) 第1破裂角=42.100(度)Ea=18.001(kN) Ex=13.431(kN) Ey=11.985(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 34.097(度)按力多边形法计算得到:破裂角： 38.664(度)Ea=30.474(kN) Ex=30.309(kN) Ey=3.166(kN) 作用点高度Zy=0.946(m) 墙身截面积 = 3.177(m2) 重量 = 73.065 kN 衡重台上填料重= 6.711(kN) 重心坐标(0.854,-0.269)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 8.527 (度)Wn = 78.894(kN) En = 21.469(kN) Wt = 11.828(kN) Et = 41.010(kN) 滑移力= 29.182(kN) 抗滑力= 50.182(kN)滑移验算满足: Kc = 1.720 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 14.174(kN) > 0.0地基土摩擦系数 = 0.600地基土层水平向: 滑移力= 43.740(kN) 抗滑力= 58.138(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.329 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 0.909 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.654 (m)相对于墙趾,上墙Ex的力臂 Zy = 2.344 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.413 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.770 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 54.817(kN-m) 抗倾覆力矩= 100.758(kN-m)倾覆验算满足: K0 = 1.838 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 18.437(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 100.363(kN) 作用于墙趾下点的总弯矩=45.941(kN-m) 基础底面宽度 B = 1.189 (m) 偏心距 e = 0.137(m) 基础底面合力作用点距离基础趾点的距离 Zn = 0.458(m)基底压应力: 趾部=142.666 踵部=26.130(kPa)最大应力与最小应力之比 = 142.666 / 26.130 = 5.460作用于基底的合力偏心距验算满足: e=0.137 <= 0.167*1.189 = 0.198(m)墙趾处地基承载力验算满足: 压应力=142.666 <= 250.000(kPa) 墙踵处地基承载力验算满足: 压应力=26.130 <= 250.000(kPa)地基平均承载力验算满足: 压应力=84.398 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 23.460 (kN)上墙墙背处的 Ex = 13.431 (kN)上墙墙背处的 Ey = 5.372 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.496 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.544 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 0.932 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.324(m)截面宽度 B = 1.150 (m) 偏心距 e1 = 0.251(m)截面上偏心距验算满足: e1= 0.251 <= 0.250*1.150 = 0.288(m) 截面上压应力: 面坡=57.948 背坡=-7.805(kPa)压应力验算满足: 计算值= 57.948 <= 810.000(kPa)拉应力验算满足: 计算值= 7.805 <= 102.000(kPa)切向应力检算:剪应力验算满足: 计算值= 1.650 <= 170.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 15.963 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 28.635(kN)轴心力偏心影响系数醟= 0.635挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 27.203 <= 591.326(kN)计算稳定时:稳定验算满足: 计算值= 27.203 <= 591.326(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 3.069(m2) 重量 = 70.591 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 0.913 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 92.453(kN) 作用于墙趾下点的总弯矩=46.194(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.500(m)截面宽度 B = 1.220 (m) 偏心距 e1 = 0.110(m)截面上偏心距验算满足: e1= 0.110 <= 0.250*1.220 = 0.305(m) 截面上压应力: 面坡=116.916 背坡=34.635(kPa)压应力验算满足: 计算值= 116.916 <= 810.000(kPa)切向应力检算:剪应力验算满足: 计算值= 5.539 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 90.784(kN)轴心力偏心影响系数醟= 0.911挡墙构件的计算截面每沿米面积A = 1.220(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.979计算强度时:强度验算满足: 计算值= 86.244 <= 899.862(kN)计算稳定时:稳定验算满足: 计算值= 86.244 <= 881.067(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 2.400(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 38.250(度)按假想墙背计算得到:第1破裂角： 42.330(度)Ea=26.960(kN) Ex=12.738(kN) Ey=23.761(kN) 作用点高度Zy=0.415(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=1.744(度) 第1破裂角=42.100(度)Ea=18.001(kN) Ex=13.431(kN) Ey=11.985(kN) 作用点高度Zy=0.544(m) 计算下墙土压力无荷载时的破裂角 = 34.341(度)按力多边形法计算得到:破裂角： 39.729(度)Ea=16.989(kN) Ex=16.897(kN) Ey=1.765(kN) 作用点高度Zy=0.583(m) [强度验算]验算截面以上，墙身截面积 = 2.292(m2) 重量 = 52.719 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.003 (m)[容许应力法]:法向应力检算:作用于截面总竖向力= 73.180(kN) 作用于墙趾下点的总弯矩=23.215(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = 0.317(m)截面宽度 B = 0.970 (m) 偏心距 e1 = 0.168(m)截面上偏心距验算满足: e1= 0.168 <= 0.250*0.970 = 0.243(m) 截面上压应力: 面坡=153.733 背坡=-2.862(kPa)压应力验算满足: 计算值= 153.733 <= 810.000(kPa)拉应力验算满足: 计算值= 2.862 <= 102.000(kPa)切向应力检算:剪应力验算满足: 计算值= 1.088 <= 170.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 72.737(kN)轴心力偏心影响系数醟= 0.736挡墙构件的计算截面每沿米面积A = 0.970(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.972计算强度时:强度验算满足: 计算值= 69.100 <= 578.041(kN)计算稳定时:稳定验算满足: 计算值= 69.100 <= 562.020(kN)(八) 整体稳定验算最不利滑动面:圆心: (2.40800,3.50000)半径 = 1.90743(m)安全系数 = 0.773总的下滑力 = 26.742(kN)总的抗滑力 = 20.669(kN)土体部分下滑力 = 26.742(kN)土体部分抗滑力 = 20.669(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算不满足: 最小安全系数=0.773 < 1.250====================================== =============================== 第 3 种情况: 组合3====================================== =======组合系数: 0.8001. 挡土墙结构重力分项系数= 0.900 √2. 填土重力分项系数= 0.900 √3. 填土侧压力分项系数= 1.300 √4. 车辆荷载引起的土侧压力分项系数= 1.300 ×5. 地震作用力分项系数= 1.300 √====================================== =======[土压力计算] 计算高度为 3.176(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 39.340(度)按假想墙背计算得到:第1破裂角： 39.900(度)Ea=25.612(kN) Ex=12.101(kN) Ey=22.573(kN) 作用点高度Zy=0.447(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.675(度) 第1破裂角=39.340(度)Ea=17.952(kN) Ex=12.766(kN) Ey=12.622(kN) 作用点高度Zy=0.559(m) 计算下墙土压力无荷载时的破裂角 = 36.744(度)按力多边形法计算得到:破裂角： 36.744(度)Ea=24.398(kN) Ex=24.266(kN) Ey=2.535(kN) 作用点高度Zy=0.925(m) 墙身截面积 = 3.177(m2) 重量 = 73.065 kN 衡重台上填料重= 5.528(kN) 重心坐标(0.829,-0.292)(相对于墙面坡上角点) 全墙地震力=2.947(kN) 作用点距墙顶高度=1.593(m)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 8.527 (度)Wn = 77.725(kN) En = 20.917(kN) Wt = 11.653(kN) Et = 37.290(kN) 滑移力= 25.637(kN) 抗滑力= 49.321(kN)滑移验算满足: Kc = 1.924 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 20.917(kN) > 0.0地基土摩擦系数 = 0.600地基土层水平向: 滑移力= 39.979(kN) 抗滑力= 57.432(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.437 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 0.909 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.624 (m)相对于墙趾,上墙Ex的力臂 Zy = 2.359 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.407 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 0.749 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 52.443(kN-m) 抗倾覆力矩= 98.632(kN-m)倾覆验算满足: K0 = 1.881 > 1.300倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 22.764(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 98.642(kN) 作用于墙趾下点的总弯矩=46.188(kN-m) 基础底面宽度 B = 1.189 (m) 偏心距 e = 0.126(m) 基础底面合力作用点距离基础趾点的距离 Zn = 0.468(m)基底压应力: 趾部=135.827 踵部=30.074(kPa)最大应力与最小应力之比 = 135.827 / 30.074 = 4.516作用于基底的合力偏心距验算满足: e=0.126 <= 0.167*1.189 = 0.198(m)墙趾处地基承载力验算满足: 压应力=135.827 <= 312.500(kPa) 墙踵处地基承载力验算满足: 压应力=30.074 <= 312.500(kPa)地基平均承载力验算满足: 压应力=82.951 <= 312.500(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算验算截面以上地震力=0.880(kN) 作用点距墙顶高度=0.671(m)上墙重力 Ws = 23.460 (kN)上墙墙背处的 Ex = 12.766 (kN)上墙墙背处的 Ey = 5.106 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.496 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.559 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 0.926 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.306(m)截面宽度 B = 1.150 (m) 偏心距 e1 = 0.269(m)截面上偏心距验算满足: e1= 0.269 <= 0.300*1.150 = 0.345(m) 截面上压应力: 面坡=59.665 背坡=-9.984(kPa)压应力验算满足: 计算值= 59.665 <= 1215.000(kPa)拉应力验算满足: 计算值= 9.984 <= 153.000(kPa)切向应力检算:剪应力验算满足: 计算值= 1.930 <= 255.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 15.865 <= 255.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 22.202(kN)轴心力偏心影响系数醟= 0.603挡墙构件的计算截面每沿米面积A = 1.150(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 21.092 <= 561.510(kN)计算稳定时:稳定验算满足: 计算值= 21.092 <= 561.510(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 3.069(m2) 重量 = 70.591 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 0.913 (m)验算截面以上地震力=2.854(kN) 作用点距墙顶高度=1.546(m)[容许应力法]:法向应力检算:作用于截面总竖向力= 91.277(kN) 作用于墙趾下点的总弯矩=46.458(kN-m) 相对于验算截面外边缘，合力作用力臂Zn =0.509(m)截面宽度 B = 1.220 (m) 偏心距 e1 = 0.101(m)截面上偏心距验算满足: e1= 0.101 <= 0.300*1.220 = 0.366(m) 截面上压应力: 面坡=111.994 背坡=37.628(kPa)压应力验算满足: 计算值= 111.994 <= 1215.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.767 <= 255.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 70.569(kN)轴心力偏心影响系数醟= 0.924挡墙构件的计算截面每沿米面积A = 1.220(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.979计算强度时:强度验算满足: 计算值= 67.041 <= 913.092(kN)计算稳定时:稳定验算满足: 计算值= 67.041 <= 894.372(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 2.400(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 39.340(度)按假想墙背计算得到:第1破裂角： 39.900(度)Ea=25.612(kN) Ex=12.101(kN) Ey=22.573(kN) 作用点高度Zy=0.447(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=4.675(度) 第1破裂角=39.340(度)Ea=17.952(kN) Ex=12.766(kN) Ey=12.622(kN) 作用点高度Zy=0.559(m) 计算下墙土压力无荷载时的破裂角 = 37.463(度)按力多边形法计算得到:破裂角： 37.463(度)Ea=13.562(kN) Ex=13.489(kN) Ey=1.409(kN) 作用点高度Zy=0.575(m) [强度验算]验算截面以上，墙身截面积 = 2.292(m2) 重量 = 52.719 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.003 (m)验算截面以上地震力=2.184(kN) 作用点距墙顶高度=1.193(m)[容许应力法]:法向应力检算:作用于截面总竖向力= 72.278(kN) 作用于墙趾下点的总弯矩=21.872(kN-m) 相对于验算截面外边缘，合力作用力臂Zn = 0.303(m)截面宽度 B = 0.970 (m) 偏心距 e1 = 0.182(m)截面上偏心距验算满足: e1= 0.182 <= 0.300*0.970 = 0.291(m) 截面上压应力: 面坡=158.578 背坡=-9.566(kPa)压应力验算满足: 计算值= 158.578 <= 1215.000(kPa)拉应力验算满足: 计算值= 9.566 <= 153.000(kPa)切向应力检算:剪应力验算满足: 计算值= -0.487 <= 255.000(kPa)[极限状态法]:重要性系数0 = 0.950验算截面上的轴向力组合设计值Nd = 56.530(kN)轴心力偏心影响系数醟= 0.702挡墙构件的计算截面每沿米面积A = 0.970(m2)材料抗压强度设计值fcd = 810.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.971计算强度时:强度验算满足: 计算值= 53.704 <= 551.428(kN)计算稳定时:稳定验算满足: 计算值= 53.704 <= 535.271(kN)(八) 整体稳定验算最不利滑动面:圆心: (-8.26001,14.50000)半径 = 16.68153(m)安全系数 = 0.888总的下滑力 = 0.324(kN)总的抗滑力 = 0.288(kN)土体部分下滑力 = 0.311(kN)土体部分抗滑力 = 0.288(kN)筋带的抗滑力 = 0.000(kN)地震作用的下滑力 = 0.013(kN)整体稳定验算不满足: 最小安全系数=0.888 < 1.250====================================== =========== 各组合最不利结果====================================== =========== (一) 滑移验算安全系数最不利为：组合2(组合2)抗滑力 = 50.182(kN),滑移力 = 29.182(kN)。

1.1 挡土墙设计1.1.1 挡土墙的类型挡土墙具有阻挡墙后土体坍滑，保护与收缩边坡等功能。

在路基工程中，挡土墙常用来防止路基填土或挖方坡体变形失稳，克服地形限制或地物干扰，减少土方量或拆迁和占地面积，避免填方侵占河床和水流冲淘岸坡，整治滑坡等病害。

按照墙的设置位置，路基挡土墙可分为路肩墙、路堤墙和路堑墙等。

挡土墙按结构形式与特点的不同可划分为重力式、薄壁式、锚固式、垛式和加筋土式等。

重力式挡土墙验算现拟定采用俯斜衡重式路堤墙。

墙高H=15.9m ，上墙1H =6.4m ,墙背俯斜1:0.33（1α＝18º15´),衡重台宽d=1.0m,下墙2H =9.5m ，墙背仰斜1:0.25（2α＝－14º02´），m b 5.01=墙面坡度1:0.05, 墙身分段长度按沉降伸缩缝的要求进行。

取此处挡土墙为例，验算拟定尺寸是否满足强度、稳定性等要求。

山坡基础为砂、页岩，查得摩阻系数6.0=f ，地基容许承载力[]kPa 8000=σ。

填土边坡为1：m ＝1：1.5，路基宽度为12米。

墙背填料为就地开挖砾石土，容重为γ＝18.63/m KN ，内摩阻角 35=ϕ。

墙体用50号砂浆砌片石，容重为γ＝22.53/m KN ，容许压应力[]kPa a 600=σ, 容许剪应力[]kPa j 500=τ, 外摩阻角δ＝ϕ/2=17.5°.稳定系数：滑动稳定系数[Kc]=1.3, [Ko]=1.5.。

计算图示见图4。

图7.2 衡重式挡土墙计算图示一、上墙土压力计算设计荷载采用公路Ⅱ级，采用双车道布置，选取分段长度L=12m ，车辆荷载换算等代土层高度为651.0125.56.18420000=⨯⨯⨯==∑Lb G h γ，分布宽度取5.5m 。
