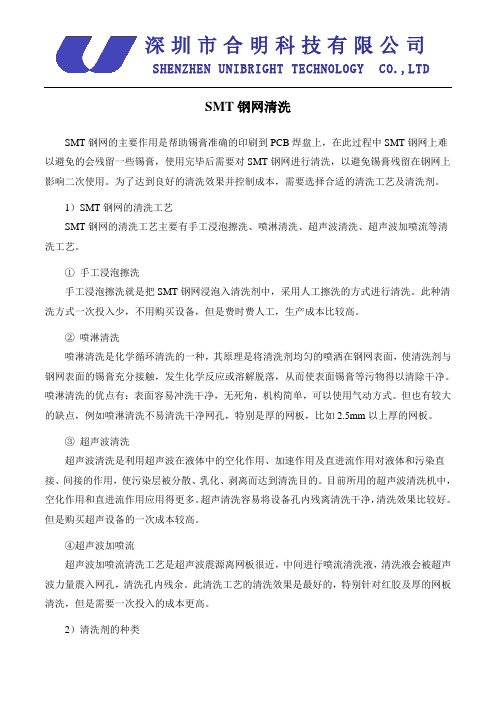

SMT钢网清洗SMT钢网的主要作用是帮助锡膏准确的印刷到PCB焊盘上，在此过程中SMT钢网上难以避免的会残留一些锡膏，使用完毕后需要对SMT钢网进行清洗，以避免锡膏残留在钢网上影响二次使用。
为了达到良好的清洗效果并控制成本，需要选择合适的清洗工艺及清洗剂。
1）SMT钢网的清洗工艺SMT钢网的清洗工艺主要有手工浸泡擦洗、喷淋清洗、超声波清洗、超声波加喷流等清洗工艺。
①手工浸泡擦洗手工浸泡擦洗就是把SMT钢网浸泡入清洗剂中，采用人工擦洗的方式进行清洗。
此种清洗方式一次投入少，不用购买设备，但是费时费人工，生产成本比较高。
②喷淋清洗喷淋清洗是化学循环清洗的一种，其原理是将清洗剂均匀的喷洒在钢网表面，使清洗剂与钢网表面的锡膏充分接触，发生化学反应或溶解脱落，从而使表面锡膏等污物得以清除干净。
喷淋清洗的优点有：表面容易冲洗干净，无死角，机构简单，可以使用气动方式。
但也有较大的缺点，例如喷淋清洗不易清洗干净网孔，特别是厚的网板，比如2.5mm以上厚的网板。
③超声波清洗超声波清洗是利用超声波在液体中的空化作用、加速作用及直进流作用对液体和污染直接、间接的作用，使污染层被分散、乳化、剥离而达到清洗目的。
目前所用的超声波清洗机中，空化作用和直进流作用应用得更多。
超声清洗容易将设备孔内残离清洗干净，清洗效果比较好。
但是购买超声设备的一次成本较高。
④超声波加喷流超声波加喷流清洗工艺是超声波震源离网板很近，中间进行喷流清洗液，清洗液会被超声波力量震入网孔，清洗孔内残余。
此清洗工艺的清洗效果是最好的，特别针对红胶及厚的网板清洗，但是需要一次投入的成本更高。
2）清洗剂的种类清洗剂种类繁多，包括无机清洗剂和有机清洗剂两大类。
通常分为水基清洗剂、半水基清洗剂和溶剂型清洗剂。
①水基清洗剂水基清洗剂是借助于含有表面活性剂、乳化剂、渗透剂等的润湿、乳化、渗透、分散、增容等作用来实现对油污、油脂的清洗。
水基清洗剂的主要成分是水，具有环保、无毒无害、安全性能高等优点，但是成本比较高，且清洗后需要漂洗和烘干，增加用水成本和能耗成本。
