等电位联结安装施工工艺16.1材料要求16.1.1等电位端子箱应采用制造厂的成品，产品规格应符合设计图纸要求。

16.1.2镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒；产品应有材质检验证明及产品出厂合格证。

16.1.3塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证；塑料铜线还应有“CCC”认证。

16.1.4电焊条、油漆、焊锡等应有出厂合格证。

16.2主要机具16.2.1常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。

16.2.2测试工具应包括钢尺、水平尺、等电位测试仪等。

16.3作业条件16.3.1暗装等电位端子箱应随土建结构预留好安装位置后稳装，明装等电位端子箱应在抹灰喷浆完成后安装。

16.3.2各类金属进户管、干管应安装完毕。

16.3.3等电位干线、支线管路应敷设完毕。

16.3.4进行金属门窗等电位联结应在门窗框定位后，墙面装饰层和抹灰层施工之前进行。

16.3.5浴室或具有洗浴功能的卫生间设备应安装完毕。

16.4施工工艺16.4.1等电位联结安装工艺流程应符合图16.4.1的规定：等电位端子箱安装→等电位联结线联结→等电位联结系统导通性测试图16.4.1等电位联结安装工艺流程16.4.2等电位联结应符合以下基本要求：1总等电位联结应包括以下内容：1）总保护导体（保护接地导体、保护接地中性导体）；2）电气装置总接地导体或总接地端子板；3）进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管；4）可接用的建筑物金属结构部分。

2辅助等电位联结应包括以下内容：1）按设计要求，将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结；2）按设计要求，在某一部范围内通过等电位端子板，将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结；3保护等电位联结的截面积应符合设计要求，当设计无要求时，应符合表14.4.2的规定；表16.4.2 保护等电位联结的截面积类别取值总等电位联结线辅助等电位联结线一般值不应小于配电线路最大保护接地导体（PE）导体截面积的1/2两个外露可导电部分间其电导不应小于接到外露可导电部分的较小保护接地导体（PE）的电导外露可导电部分和装置外可导电部分间其电导不应小于相应保护接地导体（PE）截面积1/2的导体所具有的电导最小值6mm2铜导体16mm2铝导体50mm2钢导体单独敷设，有机械保护时铜导体不应小于2.5mm2铝导体不应小于16mm2单独敷设，无机械保护时铜导体不应小于4mm2铝导体不应小于16mm2最大值25mm2铜导体或按载流量与其相同的铝或钢导体——4等电位联结端子板应采用紫铜材料，端子板的截面积不得小于所接联结线的截面积；5金属管道的连接处一般不需要做跨接线；6给水系统的水表应做跨接线；7塑料管（含铝塑管）、与塑料管连接的金属散热器及金属扶手、浴巾架、手纸盒、肥皂盒等孤立金属物可不做等电位联结；8等电位联结线应有黄绿相间的色标；9等电位联结端子箱应做标识；10等电位端子箱应设置在便于接线和检测的位置，箱体均宜有敲落孔或活动板。

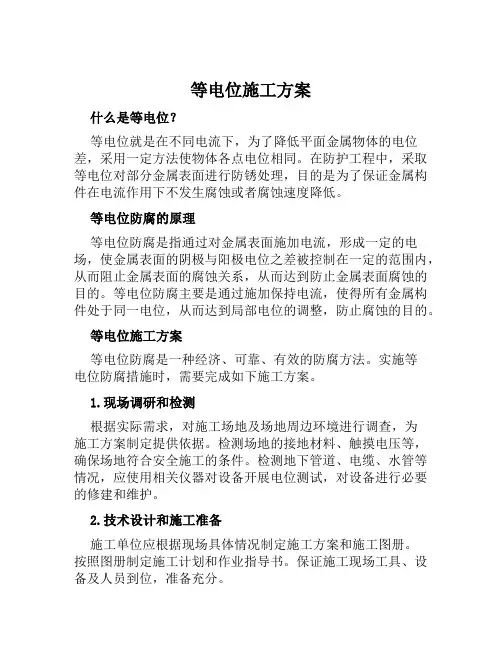

等电位连接施工方案1. 引言等电位连接在电气工程中广泛使用，可以有效地减小设备之间的电位差，提高设备的安全性和运行效率。

本文将介绍等电位连接的概念及其施工方案，旨在帮助读者了解等电位连接的重要性，并指导如何正确进行施工。

2. 等电位连接的概念等电位连接是指使用导体将设备之间的电位保持在同一水平，从而消除设备间的电位差。

它可以有效地减小电流在设备之间的流动，降低火灾和电击等安全风险，并提高设备的运行效率。

3. 施工准备在进行等电位连接的施工前，需要进行一些准备工作，包括以下几个方面：3.1 材料准备•铜排或铝排：用于连接设备之间的等电位导体。

•接地线：用于将等电位导体连接到地块的接地系统。

•螺栓、螺母和垫圈：用于固定等电位导体。

3.2 设备检查在施工前，需要对待连接的设备进行检查，确保设备表面干净无油污，并排除设备可能存在的接地故障。

3.3 施工图纸根据实际工程情况，制定等电位连接的施工图纸，明确设备之间的连接方式，包括导线的位置、固定方式等。

4. 施工步骤按照以下步骤进行等电位连接的施工：4.1 确定连接点根据施工图纸，确定设备之间的连接点，使之符合工程要求。

4.2 准备等电位导体根据实际情况，将铜排或铝排切割成所需长度，并对其表面进行清洁，确保无油污。

4.3 连接设备将等电位导体连接到设备之间的连接点，使用螺栓、螺母和垫圈固定导体与设备。

4.4 接地连接将等电位导体连接到地块的接地系统，确保良好的接地效果。

4.5 防腐处理根据工程要求，对等电位连接的导体进行防腐处理，提高其耐久性和安全性。

4.6 施工记录在施工过程中，及时记录施工细节，包括连接点、导体长度、防腐处理等信息，方便后续维护和管理。

5. 施工注意事项在进行等电位连接的施工过程中，需要特别注意以下几个方面：•施工人员应具备相关的电气知识和操作经验。

•施工图纸应根据实际情况合理调整，确保连接位置正确。

•导体连接要牢固可靠，确保电路畅通。

等电位系统施工工艺1 电气专业设施等电位保护措施1) 低压配电系统的接地型式采用TN-S，从低压配电屏或进线配电箱开始，PE线与N线分开敷设，互相绝缘。

开关柜、配电屏(箱)、电缆桥架(线槽)、封闭母线外壳及各种用电设备的金属外壳、金属支架、插座的接地孔，均用接地(PE线)线可靠相连，与接地装置连通。

2) 各弱电系统线路引入处均装设过电压保护装置。

3) 各层机房(水泵房、空调机房、各楼层配电间、通讯机房、网络机房、消防安保控制中心、各楼层弱电间等)采用-40×4镀锌扁钢作室内等电位连接线，连接到各机房留出的接地端子。

等电位联结端子板如图2.5-56所示。

图2.5-56 接地端子板示意4) 变压器高低压侧各相上均装设避雷器。

10/0.4KV或35/0.4KV 变电所及接有电子信息设备的动力配电箱内安装第一级、第二级及第三级防雷击电磁脉冲的电涌保护器。

5) 结构施工过程中，要按设计图纸的要求，在指定的位置设置接地预留板和接地扁钢。

接地板与从联合接地体引上的热镀锌扁钢焊接。

进户电缆保护管以及进户电缆金属铠装外皮在进出建筑物处，就近与室外接地扁钢相连。

2 非电气专业设施等电位保护措施1) 卫生间等电位联结卫生间内作等电位连接，局部应与等电位端子箱LEB中的端子连接。

卫生间在距地0.3m设一等电位端子箱，至金属管道、金属器具接地线采用PVC16管内穿BVR-4㎟铜线(黄绿双色)可靠联接，每根联接线均由等电位端子箱单独接出，如图7.2-57所示。

接地线联接后，墙面引出管口、接线盒及时封堵或封盖。

2) 所有竖直安装的金属管道的顶端和底端用不小于16㎟的接地线与接地装置连接。

3) 建筑物层内的金属结构、设备的金属外壳、水平金属管道等均用16㎟的接地线与本层室内等电位连接板连接。

计量表或阀门等电位跨接线安装如图2.5-58所示。

抱箍与管道连接处的接触面须刮拭干净，安装完毕后刷防护漆，抱箍内径等于管道外径。

等电位连接施工方案引言在电力系统中，等电位连接是保障系统安全和稳定运行的关键步骤之一。

等电位连接是指将系统中的多个设备或设施的地电位相连，以确保它们具有相同的电势，以防止电流通过地势之间的不均匀分布而引起的电压差。

本文将介绍等电位连接的施工方案，并讨论一些注意事项和常见问题的解决方法。

施工准备在开始等电位连接的施工之前，需要进行一些准备工作，以确保施工的顺利进行。

以下是一些施工准备的步骤：1.规划和设计：在施工之前，需要制定一个详细的规划和设计方案。

这将包括确定需要连接的设备或设施、连接方式和线路布置等信息。

2.材料准备：准备好所需的材料，例如导线、接头、绝缘子等。

确保材料的质量符合相关标准，并提前采购，以防止延迟施工进度。

3.设备检查：在施工之前，对需要连接的设备进行检查。

确保设备的接地系统完好无损，并检查设备的工作状态。

4.安全措施：在施工过程中，要严格遵守安全操作规程，戴好防护用具，并确保施工区域的安全。

施工步骤下面是等电位连接的施工步骤：1.设备清洁：在连接之前，应清洁设备表面以去除污垢和氧化物。

这有助于确保良好的电接触。

2.导线剥皮：将导线剥皮，露出足够的导线长度以进行连接。

3.接头安装：使用合适的接头，将导线连接到设备的接地点。

确保连接紧固可靠，以防止松动。

4.绝缘处理：对接头处和导线暴露部分进行绝缘处理。

可以使用绝缘胶带、绝缘套管等材料进行绝缘。

5.连接检查：完成连接后，检查连接的质量和稳固性。

使用万用表或接地测试仪检测连接的电阻，确保连接良好。

6.测试和验证：在完成施工后，进行测试和验证，确保连接的等电位性能符合要求。

可以进行电阻测试、绝缘测试等。

注意事项和常见问题解决方法在等电位连接施工过程中，需要注意以下事项和常见问题的解决方法：1.接地点选择：选择合适的接地点非常重要。

应优先选择设备本身具有的接地点，如果没有合适的接地点，则需要另外设计。

2.导线选择：导线的选择应根据需要传输的电流和电压来确定。

16.4 建筑物等电位联结16.4.1 施工准备16.4.1.1 技术准备参见“16.1接地装置安装”第16.1.1.1条。

16.4.1.2 材料准备1. 各种型号、规格的等电位联结端子箱(板)。

2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。

3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。

16.4.1.3 机具准备参见“16.1接地装置安装”第16.1.1.3条。

16.4.1.4 作业条件1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。

2. 预埋安装完毕、保护管已预埋。

3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。

4. 施工作业面清理完毕。

16.4.2 施工工艺16.4.2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试16.4.2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。

2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。

3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。

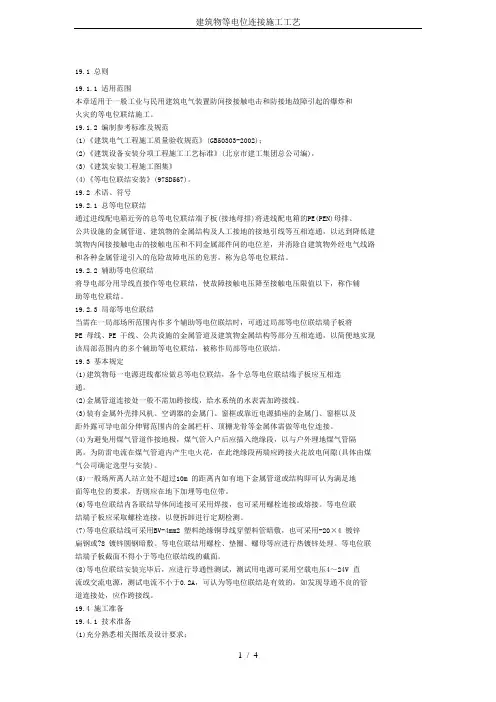

19.1 总则19.1.1 适用范围本章适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。

19.1.2 编制参考标准及规范(1)《建筑电气工程施工质量验收规范》(GB50303-2002)；(2)《建筑设备安装分项工程施工工艺标准》(北京市建工集团总公司编)，(3)《建筑安装工程施工图集》(4)《等电位联结安装》(97SD567)。

19.2 术语、符号19.2.1 总等电位联结通过进线配电箱近旁的总等电位联结端子板(接地母排)将进线配电箱的PE(PEN)母排、公共设施的金属管道、建筑物的金属结构及人工接地的接地引线等互相连通，以达到降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，称为总等电位联结。

19.2.2 辅助等电位联结将导电部分用导线直接作等电位联结，使故障接触电压降至接触电压限值以下，称作辅助等电位联结。

19.2.3 局部等电位联结当需在一局部场所范围内作多个辅助等电位联结时，可通过局部等电位联结端子板将PE 母线、PE 干线、公共设施的金属管道及建筑物金属结构等部分互相连通，以简便地实现该局部范围内的多个辅助等电位联结，被称作局部等电位联结。

19.3 基本规定(1)建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板应互相连通。

(2)金属管道连接处一般不需加跨接线，给水系统的水表需加跨接线。

(3)装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。

(4)为避免用煤气管道作接地极，煤气管入户后应插入绝缘段，以与户外埋地煤气管隔离。

为防雷电流在煤气管道内产生电火花，在此绝缘段两端应跨接火花放电间隙(具体由煤气公司确定选型与安装)。

(5)一般场所离人站立处不超过10m 的距离内如有地下金属管道或结构即可认为满足地面等电位的要求，否则应在地下加埋等电位带。

等电位安装施工工法等电位安装施工工法绪论等电位安装施工工法是一种用于电气设备接地的施工方法，旨在确保设备接地的电位保持一致，消除设备之间的电位差，提高设备的安全性和稳定性。

本文档将详细介绍等电位安装施工工法的各个方面，包括工法原理、施工步骤、材料要求等。

一、工法原理等电位安装施工工法基于电流的等电位原理，通过将电气设备连接在同一接地基准上，使得设备之间的接地电位保持一致。

这样可以减小设备之间的电位差，防止因电位差过大而引发的漏电、火灾等安全问题。

二、施工准备工作1. 施工前的准备工作包括：制定施工方案、评估施工风险、确定施工时间计划等。

2. 确定接地基准点，并进行测量和标记。

3. 准备所需材料和工具，包括铜排、接地装置、螺栓、绝缘材料等。

三、施工步骤1. 将接地基准点周围的土地清理干净，确保接地基准点的露出面积足够。

2. 在接地基准点附近挖掘一定深度的基坑，并保持基坑内干燥。

3. 将铜排的一端埋入基坑中，确保与接地基准点紧密接触。

4. 检查铜排的接地装置是否安装正确，并进行绝缘处理。

5. 将铜排的另一端与设备的接地点连接，确保连接牢固。

6. 使用螺栓将铜排与设备的接地点固定，确保连接牢固可靠。

7. 完成所有设备的接地连接后，进行检查和测试，确保接地电位保持一致。

8. 清理施工现场，将废弃物妥善处理。

四、材料要求1. 铜排：材质应为纯铜，质量符合国家标准要求。

2. 接地装置：应选择与设备接地要求相匹配的装置，如接地极、接地网、接地棒等。

3. 螺栓：应选择符合要求的螺栓材质和规格，确保连接牢固可靠。

4. 绝缘材料：用于绝缘接地装置和铜排，应选择质量良好、绝缘性能优越的材料。

附件本文档所涉及附件如下：1. 等电位安装施工方案2. 设备接地测试报告法律名词及注释本文档所涉及的法律名词及其注释如下：1. 接地基准点：指用于电气设备接地的基准点，通常选择靠近设备的地方作为基准点。

2. 铜排：一种导电材料，用于电器设备的接地连接。

等电位联结施工工法等电位联结施工工法是一种常用的地下工程施工技术，旨在降低地下工程施工过程中的电位差，保证工程的正常运行。

本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面介绍等电位联结施工工法。

一、前言在地下工程施工中，地下设施的等电位是确保设施正常运行的重要因素之一。

而工程施工过程中产生的电位差往往会影响到设施的安全性和稳定性，因此需要采取适当的措施进行调整和管理。

等电位联结施工工法就是一种被广泛应用的调整电位差的方法之一。

二、工法特点等电位联结施工工法的特点主要包括以下几个方面：1. 可以有效减小地下设施之间的电位差，提高设施的安全性和稳定性。

2. 工法简单易行，不需要大量的专业设备和材料，降低施工成本。

3. 施工过程中对周边环境的影响较小，保护了现有设施和地下结构的完整性。

4. 可以提高工程的质量控制，确保施工过程中的电位达到设计要求。

三、适应范围等电位联结施工工法适用于各种地下工程，包括地铁隧道、地下管线、地下电缆等。

无论是新建工程还是维修工程，都可以采用这种工法进行电位控制。

四、工艺原理等电位联结施工工法的工艺原理是通过连接地下设施的金属件，将它们的电位保持在同一水平上。

具体的技术措施可以包括电位接地、电位联结、电位调整等。

这些措施可以通过金属导体、接地电阻器、电位调整装置等设备进行实施。

五、施工工艺1. 施工前需要详细勘察地下设施的电位情况，确定需要进行联结的设施。

2. 根据勘察结果，确定电位调整装置和连接方式。

3. 进行电位接地和接地电阻器布置。

4. 进行设施之间的电位联结。

5. 调整电位，使其达到设计要求。

6. 对工程进行质量检验和记录。

六、劳动组织等电位联结施工工法需要组织一支专业的施工队伍，包括施工人员、监理人员和质检人员等。

施工队伍需要具备一定的电工知识和操作经验，以确保施工质量和施工安全。

七、机具设备进行等电位联结施工需要一些常见的机具设备，包括电位测试仪、金属导体、接地电阻器、电位调整装置等。

第1篇一、等电位施工的定义等电位施工是指通过电气连接，将建筑物内各种金属设备、管道、构架等导体连接在一起，形成一个共同的电位，使各导体之间的电位差减小至可忽略不计的状态。

这样可以有效防止人体接触带电导体时发生电击事故，并降低电磁干扰。

二、等电位施工的适用范围等电位施工适用于以下场合：1. 工业与民用建筑物的电气装置；2. 需防间接接触电击和防电磁干扰的场所；3. 需保证电气设备安全运行的场所。

三、等电位施工的施工步骤1. 设计阶段：根据建筑物特点和实际需求，设计等电位联结系统，包括总等电位联结、局部等电位联结和辅助等电位联结。

2. 材料准备：选用符合国家标准的等电位联结材料，如热镀锌扁钢、铜母排、电线、螺栓、螺母等。

3. 施工准备：熟悉施工图纸，了解等电位联结系统的设计要求；检查材料、设备的质量，确保符合标准。

4. 施工步骤：（1）总等电位联结：在建筑物基础施工时，将接地体埋设于地下，并与基础钢筋焊接，形成总等电位联结。

（2）局部等电位联结：在建筑物内，将各种金属设备、管道、构架等导体连接在一起，形成局部等电位联结。

（3）辅助等电位联结：在建筑物内，对可能产生电磁干扰的设备，如电梯、变压器等，设置辅助等电位联结。

（4）等电位联结测试：施工完成后，使用等电位联结测试仪对等电位联结系统进行测试，确保其符合设计要求。

5. 工程验收：按照国家相关标准对等电位联结系统进行验收，确保其安全、可靠。

四、等电位施工注意事项1. 等电位联结材料应选用符合国家标准的优质产品。

2. 等电位联结施工过程中，注意焊接质量，确保连接牢固。

3. 等电位联结系统施工完成后，进行测试，确保其符合设计要求。

4. 等电位联结系统应定期检查、维护，确保其长期稳定运行。

总之，工程中等电位施工是一项重要的电气安全措施。

通过合理的施工方案和严谨的施工工艺，可以有效降低电气事故的发生，保障人身和财产安全。

第2篇在建筑工程中，等电位施工是一项重要的电气安装工艺，其目的是为了保障建筑物的安全，防止电气设备或线路故障导致的电击事故，以及电磁干扰。

等电位联结施工工法等电位联结施工工法是一种常用的电力工程施工工法，用于电力线路的建设和维护。

本文将介绍等电位联结施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

一、前言电力线路的建设和维护是电力工程中重要的一环，而等电位联结施工工法则是电力线路施工和维护中的一种常用方法。

它通过合理的施工技术和措施，在保证施工质量的同时，提高工作效率，减少施工难度和风险。

二、工法特点等电位联结施工工法有以下几个特点：1.高效节能：该工法采用机械化、自动化施工方式，减少人工投入和劳动强度，提高工作效率，节约时间和人力成本。

2. 施工质量高：采用先进的施工工艺和技术措施，确保施工质量符合设计要求，减少施工缺陷和质量问题。

3. 安全可靠：工法考虑了施工过程中的安全因素，采取相应的措施和应急预案，确保施工过程安全可靠。

4. 经济可行：工法在施工周期、施工成本和使用寿命方面经济可行，能够满足工程要求并达到预期效果。

三、适应范围等电位联结施工工法适用于各种电力线路的建设和维护，包括输电线路、配电线路、光缆线路等。

无论是新建工程还是老旧线路的维护，都可以采用该工法进行施工。

四、工艺原理等电位联结施工工法通过在施工过程中采取一系列的技术措施和工艺原理来实现。

首先，要理解等电位联结施工工法与实际工程之间的联系，明确施工目标和要求。

然后，根据施工目标和要求，确定适合的技术措施和工艺原理。

其中，常用的措施包括土建施工、设备安装、线路架设等，工艺原理包括土质分析、基础处理、固结加固等。

五、施工工艺等电位联结施工工法包括以下几个施工阶段：1. 土建施工：施工前需要对土质进行分析，确定基础处理措施，包括清理、平整、压实等。

2. 设备安装：安装相关电力设备，包括变压器、开关设备、绝缘子等。

3. 线路架设：将导线、电缆等架设在电力塔上，并进行联接和固定。

六、劳动组织等电位联结施工工法需要合理的劳动组织，确保施工任务的完成和施工进度的控制。
