设备锁定及挂牌培训课 件
2024年2月1日星期四
内容
• 为什么要上锁挂牌 • 定义 • 上锁挂牌装置的种类 • 什么时候执行上锁挂牌制度 • 上锁挂牌标准九步骤 • 责任
为什么要上锁挂牌?
法规要求
《中华人民共和国安全生产法》
第四条 生产经营单位必须遵守本法和其他有关安全 生产的法律、法规，加强安全生产管理，建立、健 全安全生产责任制度，完善安全生产条件，确保安 全生产。
上锁挂牌装置的种类
➢ LOTO锁必须与其它的 锁有明显的区别
➢ 并且LOTO锁具只允许 有一把钥匙
➢ LOTO锁不能挪做它用
上锁挂牌装置的种类
红牌-生命牌
上锁挂牌装置的种类
上锁挂牌装置的种类
上锁挂牌装置的种类
能量隔离装置
能量隔离装置
什么时候执行 上锁挂牌制度
什么时候执行上锁挂牌制度？
授权员工 - 为对机器设备进行服务或维护
操作, 而实施上锁或挂牌的员 工。 - 他必须是经培训考核合格并被 授权的。
谁会受到影响
受影响员工 - 在上锁或挂牌的被服务或维护 的设备附近操作或需要进行工作 的员工。
上锁挂牌装置的种类
上锁挂牌装置的种类
➢ 断路器盖 ➢ 门式阀门锁 ➢ 熔断器盖 ➢ 墙式开关盖 ➢ 插头锁 ➢ 搭扣 ➢ 球形阀门锁 ➢ 组合锁箱
什么是上锁挂牌装置
一种可靠装置 ，例如锁具，确保 能量能源隔离装置 处于安全状态，防 止机器、设备、流 程和线路通电。
谁会受到影响
所有相关人员分为如下三类 上锁挂牌的角色: ✓ “授权员工” ✓ “Affected employee 受影响员工” ✓ “Other employee 其他员工”
谁会受到影响

a
保养责任
•维修前先要进行 LOTO •移除或切断隔离设备的 锁 •确保授权人员接受合适 的培训
a
相关人员的责任
•当进行设备维修或调整时，要告知大家 •确保所有的 LOTO 设备在合适的位置 •依据 LOTO 确保设备安全运行 •当操作这些设备时确保遵循所有的安全规 则
a
授权人员的责任
•需要时维修设备 •确保所有的危险源都已锁定 •测试设备的剩余能量已不足对人体造成伤 害 •在设备上张贴“危险——禁止操作”标示
欢迎参加 CRC 培训项目
a
NIKE CLS
危险能源控制
标定 - 锁定
a
什么是标定、锁定？ 标定、锁定设备类型 标定、锁定设备要求 Nike CLS – 危险能源控制 指导文件 其他培训 后续行动 Q&A
a
a
何谓危险能源控制 ?
意外激活能量或启动设备，或释放储存的能量
任何积存或剩余于机器设备里的能量，当意外激活、 释放能量时，都会对人体造成伤害，包括电能，热能 ，化学反应，潜在或储存的能量。
a
典型的标定锁定程序
•关闭开关 •隔离设备 •应用、移除锁定设备 •安全释放存储的能量
a
相关人员
•操作设备 •在操作设备的附近 •适度调整标定、锁定的设备
a
授权人员
•保养设备 •维修设备 •接受过 LOTO 相关方面的专业培训
a
企业责任
•确保设备危险能量的消除 •确保员工有相关方面的知识和意识 •提供合适的培训 •回顾项目的有效性 •维持、修订项目 •采取合适的行政手段
a
无标定锁定
a
使用多功能锁标定、锁定
a
使用多功能锁— —电路断路器

2020/6/1
Foil 2-1
“标定/锁定: 控制野兽”
2020/6/1
Copied by permission of Coastal Video Communications Corp.
Foil 2-2
讨论材料: “危险能量矩阵”
2020/6/1
Foil 2-3
条款和定义
• 锁定: 一个放置在从物理上限制能量使之隔绝的装置上的锁具, 用
European Union
Signage
United States
2020/6/1
Foil 3-2
规定要求 • 如果一项工作需要员工把身体的任何部分放到
存在危险的地带则需要进行锁定/标定.
安全注释: 移动部分可能增加危险地带的大小.
• 只有得到授权的人员才可允许对设备进行锁定/
标定.
• 所有使用危险能量的设备必须可以进行标定/锁
定.
2020/6/1
Foil 3-3
英特尔的规定要求 续.
• 不可代替别人移除锁定/标定装置, 除非符合废
弃锁具移处程序.
• 对每套工具/设备都要进行测试评估以鉴定任何
潜在的危险能量并书写记录能量控制程序. 在 预防性维护，调整，或相关程序中必须有此程 序.
2020/6/1
Foil 3-4
锁定/标定规则

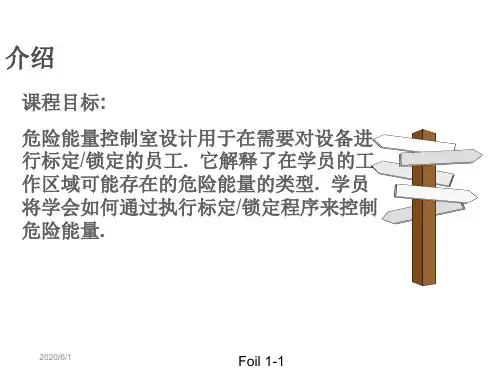

介绍
课程目标:
危险能量控制室设计用于在需要对设备进 行标定/锁定的员工. 它解释了在学员的工 作区域可能存在的危险能量的类型. 学员 将学会如何通过执行标定/锁定程序来控制 危险能量.
2020/6/1
Foil 1-1
介绍
2020/6/1
课程大纲:
1. 介绍 2. 危险能量的类型 3. 标定/锁定程序 4. 危险能量控制学习检查以及证书

标牌与标识： 在风险明确、人员出现或暴露于风险的场所以及机器或设备区 域设立的危险标志或标识，明确写有“危险—请勿操作”。
检测： 确保或确认所有安全装置（锁具）都已启用、隔离、无能量存在。
WE DREAM. WE DO.我们梦想 我们成就
LOTO 3个影响领域
能量
阻断
WE DREAM. WE DO.我们梦想 我们成就
WE DREAM. WE DO.我们梦想 我们成就
LOTO第一步
所以...你肯定安全永远等
于价值...？？
WE DREAM. WE DO.我们梦想 我们成就
LOTO第一步
显然，LoTo的实施非常重 要，但是...
WE DREAM. WE DO.我们梦想 我们成就
LOTO第一步
我们什么时候必须采用LoTo？
标定&锁定（LOTO）基础知识培训
WE DREAM. WE DO.我们梦想 我们成就
培训手机相关规定
在公共场合，降低说话音量 在开会或培训过程中，避免发短信
驾驶时，严禁打电话 与他人会谈时，避免使用手机 WE DREAM. WE DO.我们梦想 我们成就
培训手机相关规定
以负责的态度使用手机，下列情况下应避免使用手机：
WE DREAM. WE DO.我们梦想 我们成就
LOTO事故
接触到温度高、 湿度大的衣服
建筑物的金属构造
塑料灯罩
金属灯板， 未接地
金属管道（不锈钢）
2010年7月9日，在Tchekhov 工厂，一位有着23年经验的电气承包商在为酸奶生产线更 换灯泡，当时有3名同事配合。当同事前往电箱切断电源时，他误以为电源已经断开， 于是触摸了灯板...... 立即死亡。
WE DREAM. WE DO.我们梦想 我们成就

依据上锁/挂 牌要求, 在执行任 何机械或设备启
动或维修工作之 前,所有与之相关 机械设备上源都
必须关闭或完全 隔离,并且锁定器 具处于锁定和标 明业已隔离.
控制危险能源程序必须包括:
• 程序如何运用 • 机械或设备的关闭,隔离,阻断及保护 • 锁具/标牌的安装,拆除,转调及相关负责人 • 用来确认和核实程序效用的机械或设备的测试要求
标定／锁定（定义）
锁－是用来保证能源隔离装置处于安全位置 并防止机器或设备获得能量的装置；
能源－指电源、液压、机械、气洞、化学重力或任何 可能造成不可预料移动或释放的能源。
锁定装置—在能源隔离装置上安装的锁，以适应现有 的工作程序，保证能源隔离装置以及所控 制的设备只有在去掉锁定装置的情况下才 能被操作。
电闸
电线
紧急断 电开关
电源 开关
启动
停止
设备
锁定/标定流程图
工作 单
无工单号或承包 商的作业也照常
执行
操作班长
维修人员
领取锁和牌, 复印LOTO单
安全工程师
通知安全工程 师、设施相关 负责人
在领用记录上登记 （包括领用人员、
锁定人员）
确
执行锁定、
认、
标定
登
பைடு நூலகம்记、
签
名
对 照 锁 定、 标 定 单 核 查
紧急断 电开关
3. 对于发现的用电安全隐患,进行必 要的电源锁定,以免继续操作造成 伤害;待确认整改落实后,方打开予
电源 开关
设备
以供电.
电线
例外情况可不用
一、正常生产作业
二、细微的服务和维护
三、在由“插头及连线型”连接的设备上 工作

八.爆震窗口的标定
发动机爆震一般发生在上止点后0—30度,设 定爆震窗口的起始时间和窗口的长度,使爆 震窗口完全覆盖发动机发生爆震的范围,便 于ECU准确控制爆震的发生.
爆震窗口起始时间的标定
标定起始时间时 结合示波器的波 形图使窗口的起 点尽量接近爆震 波的起点
爆震窗口长度的标定
以窗口覆盖整个 爆震波为宜.
九.COT〔催化器过热保护
一．COT<催化器过热保护>条件： ⑴设定较高的温度不让发动机进入催化器过热
保护<一般温度设为1024度 kfcotp_convtemp max limit<fixed curve> kfcotp_convtemp control limit<fixed curve> kfcotp_convtemp control limit hyst kfcotp_convtemp timer reset limit <fixed curve
谢 谢！
让我们共同进步
PE动力加浓标定
爆震窗口标定
COT催化器过热保护
发动机外特性试验<WOT>及万有特性试验
二.台架准备工作
1.安装进排气系统测量温度和压力的传感器 2.在排气管上安装测量空燃比的λ-CAN 3.从爆震传感器引线连到示波器测量爆震〔安装
燃烧分析仪测量爆震 4. 检查发动机零部件是否按照要求提供及安装,各
零部件均能正常工作,发动机各缸缸压及均匀性是 否良好,发动机压缩比是否满足开发要求等,记录零 部件编号
二.台架准备工作
5.发动机基本性能测试 5.1 发动机状态检查 将发动机运行于以下工况,保证其性能良好.在点火
角与空燃比标定前可通过Slew<回摆>功能测试.此 工作每天台架试验前须完成,以确认发动机状态是 否良好. 发动机外特性扭矩、功率与油耗率； 最大扭矩点角的标定

课程概要
能源的种类 何时对能源进行锁定/标定 为什么要对能源进行锁定/标定 锁定/标定的例外及特殊情况
能源
能源的形式包括：电能、机械能、液 压能、气动能、热能、化学能和重力 能等
LOTO
何时对能源进行锁定/标定?
• 机器或设备可能会意外通电或启动，或 释放出储存能量，造成人员伤害时。例 如 • 设备调试、校验时 • 设备检修时 • 设备维护保养时 • 设备拆除时 • 设备安装时
可绝对控制插头及电源线的设备 必须进行的带电作业. 仅适用于完全授权
的人员进行的带电作业. 而且, 至少应遵 守"电力安全指南"中规定的程序. 设备调试或安放
致命的五种失误
大多数锁闭挂牌伤害都可以归结为以 下五种原因
未能完全停止设备 未能完全切断能源 未能释放剩余能量 意外启动设备 重新启动前未能清理工作现场
• 检查所有机器护罩是否已正确安装 • 确认所有人员是否处于安全的位置
LOTO
恢复正常工作程序
• 拆除锁定/标签装置。如果在执行过 程中该执行者不在，则由其主管执行
• 打开机器或设备上的能源隔离装置 • 在恢复正常操作前，确认该区
域没有人处于危险之中
LOTO
“ 拖线及插头”程序
只针对使用插头的设备 (单一能源) 如果只有一位员工, 而且插头处于执
1.面对面解释任务以及锁定/标定情况及程序. 2.新员工应将原来员工的所有锁具/标牌更换
为自己的锁具/标牌.
更换应立即进行, 不允许出现无锁定/标定的 状况.
3.新员工应再次确认能源是否已彻底隔离.
紧急撤除锁定
如果原来的员工未能将责任移交给新 员工, 应执行下列规定:
通知主管锁具仍遗留在设备上. 主管联系上锁员工.

2.隔离 - 对辨识出的危险能 量明确隔离点和类型
3.挂牌锁定 - 根据隔离清单
选择合适的锁具和标签
4.确认- 清除现场所有危险
物品, 危险能源已被隔离
5.试验 - 确认危险能量或物 料被隔离并进行沟通
挂牌锁定五个步骤 - 第一步: 辨识
第一步: 辨识
计划准备工作是挂牌锁定成功的必要条件
认真计划工作的每一个细节，使用工作安全分析来识别 危险能量
能量安全锁定的定义：
把在设备、设施检修过程中可能危及人身、设备安 全的能量进行有效隔离并上锁，防止能量的意外释 放，发生事故。
能量：电能、机械能（动能、势能、液压等）、化 学能（气体、液体、固体）、热能（高温、低温） 等
什么是挂牌锁定
基于能量转移理论
上锁（Lockout）- 隔离危险能源，包括释放可能存在的任何残留危险 能源，并用锁定它来确保隔离 （主要目的是防止误操作）
某 矿 业 有 限 公司能 量安全 锁定培 训教材 (PPT43页 )
能量安全锁定培训
广西佛子矿业有限公司
某 矿 业 有 限 公司能 量安全 锁定培 训教材 (PPT43页 )
课程目的
了解建立挂牌锁定管理 制度的目的和意义
学习挂牌锁定管理程序 的主要内容
程序主要内容
什么是挂牌锁定 目的和范围 术语和定义 管理程序 挂牌锁定步骤 上锁方式 锁具、危险警示标签的管理
某 矿 业 有 限 公司能 量安全 锁定培 训教材 (PPT43页 )培 训课件 培训讲 义培训 ppt教程 管理课 件教程 ppt
挂牌锁定五个步骤 - 第二步: 隔离
锁及标签
某 矿 业 有 限 公司能 量安全 锁定培 训教材 (PPT43页 )培 训课件 培训讲 义培训 ppt教程 管理课 件教程 ppt

互通信息
互通信息对于在机械设备上工作的雇员以 及在其附近工作的其他雇员的安全非常重 要。授权雇员有责任通知平时在这些机械 设备上工作或者在其附近工作的其他雇员 关于机器锁定和恢复使用的时间
互通信息
通知每个会受影响的工人,机械设备正处于切断 还是恢复能源状态 通知工人将要停工还是要恢复设备运转
说明是正在执行还是准备解除上锁/挂牌措施 要保证安全保障设施都已经到位
上锁/挂牌的重要性– 事故案例1
• 2006年6月5日10时，某公司电工甲在维修车间进 行电气维修。10时30分，车工乙开完会，准备使 用机床时发现没电，于是来到电气开关柜前，发 现开关柜门开着，没有停电作业警示，就接通电 源，造成电工甲触电死亡。
上锁/挂牌的重要性– 事故案例2
•
2001年8月17日下午，河北某机械厂职工李某
上锁/挂牌用总锁
一种钥匙锁，该锁决不能作为上锁/挂牌的个人锁发给任何某一个职 员。这把锁只有一把钥匙,不能用万能钥匙。当实行一组或多元上锁 /挂牌时，这把锁可以用来锁定各个独立的能源隔离装置或能源。该 锁可以连续锁定几个班次。在整个工厂里，该锁与其它锁都不一样， 而且只能用于上锁/挂牌的锁定。
上锁/挂牌个人锁
来自组织机构方面的障碍： 生产压力（担心为了维修设备而关闭动力系统会造成利润，时间等等方面的损失） 执行不力（上锁/挂牌措施只写在纸面上，但没有执行） 缺乏执行上锁/挂牌措施的步骤或设备（如果没有制定上锁/挂牌措施的具体步骤，或者没有所必需的器 材设备，就无法执行）
来自环境方面的障碍： 机器设计（有些机器设备，特别是老的机器设备，不可能或无法正常使用上锁/挂牌锁） 房间无秩序（能源隔离装置被挡住，不易接近）
你看见上锁/挂牌的设备怎么办？

Foil 2-1
标定锁定-LOTO 标定锁定
术语与定义
• 上锁: • 挂牌:
放置物理的限制能量隔离设备, 确保设备无法运转或无法 释放危害能量. . 在能量隔离设备上贴上警告/标识标签 在能量隔离设备上贴上警告 标识标签, 标注该设备不得启 标识标签 动并且标明谁挂的牌. 动并且标明谁挂的牌 指危险能量能够有效的和肯定的阻断,确保能量不再 造成伤害和资源损失. There may be more than one Energy Control Point on a tool.
• • 检查工作区，把不重要的东西移除。 检查工作区，把不重要的东西移除。 确认所有安全控制已经恢复（联锁， 确认所有安全控制已经恢复（联锁，阀 保护装置， 门，保护装置，等。）。 恢复能量之前通知“受影响员工 恢复能量之前通知“受影响员工” 恢复能量系统之前确保人员处于安全的 地方。定-LOTO 标定锁定
需要上锁、挂牌的情形 需要上锁、
• 在运输危险生产原料的生产线上，危险 在运输危险生产原料的生产线上， 原料可以是气态、蒸气或液态， 原料可以是气态、蒸气或液态，但是高 有毒、腐蚀性等。危险生产原料－ 压、有毒、腐蚀性等。危险生产原料－ HPMs 是: 处于3或更高等级的 或更高等级的HMIS分类生产 处于 或更高等级的 分类生产 原料或 根据欧盟危害标记系统进行标识的 。
Foil 3-6
标定锁定-LOTO 标定锁定
上锁、挂牌规则 上锁、
• 不可接受的上锁、挂牌方法包括： 联锁, 电子器械光学装置, 不可接受的上锁、挂牌方法包括： 联锁 电子器械光学装置 选择性开关, 软件控制, 和电路控制设备。 选择性开关 软件控制 和电路控制设备。
例外
• You are not required to lockout/tagout plug-connected equipment if we can demonstrate that we can keep physical control of the plug 100% of the time. 如果由公认的主管部门批准， 如果由公认的主管部门批准，可以在日常生产操作中使用替 代保护方法 (the NPO Review Board).

安全锁定管理程序
5、控制内容 5.1确定个人锁的唯一性 5.1.1各单位/部门负责编制个人锁工序号； 5.1.2工序号编制规则 5.1.2.1 维修单位 X1•X2•X3 X1：单位编号，执行《EO/PG1—I 术语和简称》 X2：维修工种汉语拼音的头一个字母，如电工：D；电焊工：DH等 X3：编号，如001、002等 5.1.2.2操检合一单位 X1•X2•X3 X1：单位编号，执行《EO/PG1—I 术语和简称》 X2：车间汉语拼音的头一个字母，如机烧1车间：J1 X3：编号，如001、002等

安全锁定管理程序
5.6.9换班的锁定 5.6.9.1下班人员取下个人锁，接班人员挂上个人锁； 5.6.9.2任何时候不能将不带锁的搭扣留下； 5.6.9.3操作人员应在工作台帐上记录锁定情况和交接个人锁情况，包括：维修、操作人 员锁号、姓名、时间。 5.6.10解除个人锁 5.6.10.1检修维护工作完成后，一切正常，检修人员去除个人锁； 5.6.10.2检修维护工作完成后，如果个人锁所有者因紧急情况离开，去除个人锁必须遵 守以下程序，否则善自取走他人个人锁，将按《安全考核办法》进行考核，如果造成事 故，将按《员工处罚条例》进行处理。 • 通过锁上的工号或操作工作台帐上记录确认该锁的拥有人； • 寻找该员工； • 如果确认该员工已离开现场或联系不上了，应填写《去除个人锁授权单》，经该设备 所在单位主管车间主任（或工段）以上的干部确认，由指定本单位人员取下该个人锁。
安全锁定管理程序
安源维修厂安环科
安全锁定管理程序
1、目的 为确保萍钢公司在设备设施安装、检修、维护、点巡 检发现问题要处理故障时和正常运行等期间，能有效控制 有害能量释放，从而保证员工的人身安全和企业财产安全。 2、适用范围 2.1 公司设备、设施的安装、检修、点巡检发现问题要处 理故障和维护期间的能源控制。 2.2 生产正常运行期间的煤气水封和排污阀控制。 2.3 本程序也可作管理程序

设备标定锁定操作规程1、目的为了保护正在执行设备或线路维修保养的员工及相关作业人员的安全，杜绝事故发生。

2、范围适用于本部电气维修保养、蒸汽管道和阀门维修保养、电梯维修保养、空气压力管维修保养及相关作业人员。

3、操作程序（1）维修保养的操作人员必须是经过劳动监督部门培训，考试合格、持证上岗的人员。

（2）所有停工标定/锁定的设备应当备存在随时都可供取用的地点。

（3）所有维修保养人员及相关作业人员必须经过停工标定/锁定操作的培训。

（4）标定/锁定操作程序由部门安全员负责实施，停工作业前应先确认被影响人并告知他们停工作业原因及估计需要锁定的时间间隔。

（5）设备或线路检修前应先关闭负载电源开关，切断供电闸，安装锁定装置并上锁（多人同时维修时应一人一锁）标明上锁人的姓名。

（6）维修间隔太长需要换班进行维修时，操作人员必须进行锁的切换，换上当班操作人员的锁，严惩违规打开别人锁的人。

（7）挂上吊牌，标识说明要把电源截断的原因。

（8）操作人员只有在验明确认无电时再进行维修保养。

（9）工作结束，开通电源之前，要通知所有被影响的人。

只有当所有维修人员的锁具都打开。

检查确认线路或设备可以工作的情况下。

按安全操作规程进行供电。

并确认设备运行正常后离开。

4、常见错误（1）防范思想淡薄，小修小补时为节约时间而冒险不进行标定/锁定。

（2）在多人同时进行维修保养时不遵守锁定操作规程。

未能做到每个操作人员都上锁。

（3）在关闭或开通电源时没有通知被影响人。

（4）换班检修时，未能进行锁的切换，没有换上当班操作人员的锁。

制衣六部2007年4月17日。
