中九刷机速成教程
践于现在刷机普及,新手增多到处求教特写此教程进行普及教育,使人人皆知人人会刷,在此只讲电脑刷机过程.
首先我们刷机要有刷机线和刷机软件,刷机线可以自制也可以购买,刷机线有两种:
COM-TTL线. USB-TLL线
两种刷机线价格在10-20元左右,不怕麻烦有点动手能力的可以自制COM-TTL线.做升级小板也很容易，到电子零件商店买一片MAX232小16脚集成块，买4个1UF瓷片电容，九针串口母头一个,usb口插头一个,在找个五芯排线成本5-6元根据下面电路图用20W电烙铁焊好，检查无误即可使用。自已不会焊或没有电烙铁的请修电视机的师傅代劳一下。这是我自己制作的刷机线非常好用,
在网上还发现一个更简单的电路图只要一个74HC14集成电路就行,大家可以试试
串口型升级小板简易通讯自测方法，
1、连接小板上的RX和TX
2、在windows系统中，点击：开始->运行->输入“CMD”回车
3、出现：“-”后，在“-”后面输入“debug”回车
4、输入“O 3F8 AA”回车，（字母O，3f8是串口Com1，AA是测试数据，其他数据任意）
5、输入“i 3f8”回车
6、如果小板通讯没问题就会出现“AA”，否则小板有问题数据就会不一致
好了刷机线有了下面就来刷机吧.
刷机就要先来认识中九机的机芯,中九机芯比较普遍的是主解码芯片:
海尔2023E 国芯3001 华亚903(F)
阿里3330大海尔2023 国芯单芯片6121
这四大主流芯片最普遍,剩下的就比较少量了分别有单芯片国芯6121.中天联科ALl1118.NECc61216.其乐达CT216.澜起M88VS2000等… ,副解调芯片主要是:
海尔3121,3102国芯1121,AVL1108,等…,这里主要针对四大主流芯片进行讲解.认识芯片后还有些硬件需要认识的:
晶体管九针升级串口四针串口
8脚1M存储器40脚2M存储器
12芯面板排线高频头芯片5812.5810等…
首先要识别升级口针脚定意即查清GND(地线)、RXD(数据输入)、TXD(数据输出)、VCC(电源).BL(复位)等针脚的位置，要查清是很容易的，用万用表R*100档分别测几个针脚与机壳的电阻值，为0
欧的脚肯定是GND，有两个电阻值相差不大，还有一个电阻值最小但不为0，这个电阻最小的脚就
是VCC,剩下一个电阻值不大不小是BL，两个电阻值相差不大的脚就是RXD、TXD。再用万用表直
流电压V*10v档测几个针脚，可分别测出为0v、3.3v、3.3v和3-5v的VCC电压、1.6v的BL脚。
有的机子几个脚都测不出电压，那是因为接收机内部已做好了联接电平转换电路，故不要再用刷
机板，就可以直接用三根线联接PC-升级口2-3.3-2.5-5即可刷机。
硬件认识完我们来认识软件,每种主芯片都使用不同刷机程序来刷机升机. 先用刷机线连好
TX.RX.GND三根线,刷机线电源最好另外取USB口5V电压稳定,开软件,先备份原机BIN,在找同主
副芯片,高频头.晶体管.排线相同的自动搜索的BIN ,刷写进机顶盒就行了 ,
还有用那台电脑刷机要设置”我的电脑-属性-硬件-设备管理-端口-通讯端口一端口设置-每秒位
数改为115200,其它不变这样才能连接,USB口刷机线的要装驱动,找到虚拟端口设置相同.

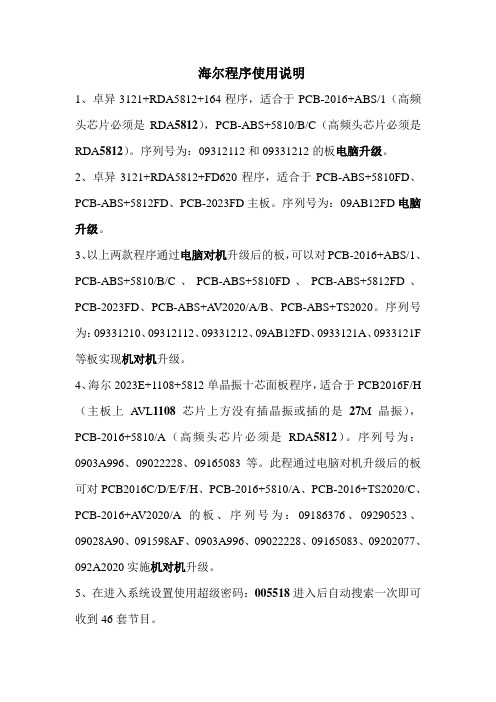

1.海尔芯:我们用看图设置备份刷机.
海尔1M存储器读取备份时首先更改ABS_Flasher软件CMD文件夹下config.ini文件（请取消只读
属性)：
这样备份出的bin才是1M的,否则备份为2M写回时容易变砖
2.国芯:我们用,看图设置备份刷机
3.华亚芯:我们用进行读取备份,看图设置
刷机用改写程序,进行刷写,看图设置
4.阿里芯:我们用备份刷写,看图设置
四大主流芯片刷写设置介绍完了,我们刷写时一定要找到相同配置的机顶盒BlN刷入否则就会无
法收看或不开机(俗称变砖),例如:2023E+3121+5812+2晶+10芯就是指主芯片海尔2023E.副芯片
3121.高频头5812.2个晶体管,10芯面板排线,只要这几点对上了就保证不会变砖了.
其它少量机芯刷机大同小异,但要找相应的刷机软件进行备份刷写,在此就不讲述了,自己上网寻
找吧.
下面来说说刷错bin后变砖怎么办
有时刷写会因为种种原因如停电,数据不正确,5V电压不足等…造成刷写失败,就会无法收看电视
这时就要分别对待进行恢复从新刷写bin:
1.海尔机芯一般都有BL针脚(即复位脚)机子上都有只要将此脚与机内3.3V(VCC)电源连接开软件
开机点复位恢复连接即可重写了.若没有印有“BL”脚，我们可以将Hi2023E/EC芯片正面对准
自己（即芯片字样正立）从芯片左边自上而下顺数第１３个引脚即为应短接针脚，Hi2023芯片（小
芯片）的为第９引脚,大海尔正面对准自己（即芯片字样正立）右边从下向上数12脚就是BL脚.
2.国芯拥有自动复位的特性一般不容易变砖,多连几次就可连接重新写入正确的bin即可.
3.华亚也拥有自动复位的特性，刷成砖后会不联机，这时要更换不同版本刷机软件进行连接一般
英文版的好连一些,还连不上就把华亚升级工具目录下的serial_app.ini文件移动到别处,这时就会
好连接了
4.阿里也能自我恢复,重刷即可.
连接不上要多想想设置,接线,电压,虚焊等方面总会出现奇迹.
这些也不能保证国芯,华亚,阿里完全恢复砖机,这时只有焊下存储器放到编程器刷写,但是不是人人
都买的起编程器,都干维修,这里我们可以找一台带BL针的海尔芯片的机子当简易编程器使用,把
要修复砖机的存储器焊下放在海尔芯机子上,连接BL.VCC两脚,点复位重新刷写砖机正确bin焊回
就可修复,此法也可用在有升级BIN没有刷机程序的少量机芯.
以上教程是本人刷机所学和参考众多网友经验所得,希望帮助新手刷机,扶助老手普及刷机教育,
壮大我们刷机的队伍,望大家多多支持,不足之请指正,谢谢!

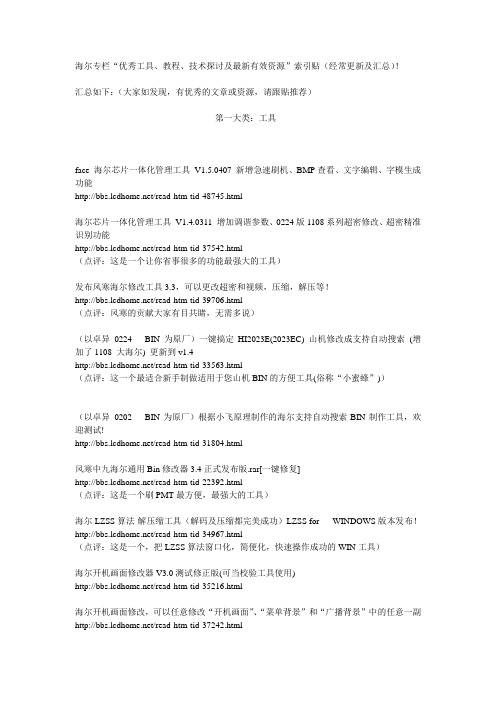

另有如果大家会刷了想提高自己的刷机水平,增进学习,解决困难,寻求帮助查找资料.bin等就去
LCD HOME论坛这里是我见过技术含量相当高的一个优秀论坛,绝对会得到你想要的帮助.
天眼1号
写于2010年5月10日
