同轴电缆简介

同轴电缆（Coaxtal CabLe）常用于设备与设备之间的连接，或应用在总线型网络拓扑中。

同轴电缆中心轴线是一条铜导线，外加一层绝缘材料，在这层绝缘材料外边是由一根空心的圆柱网状铜导体包裹，最外一层是绝缘层。

它与双绞线相比，同轴电缆的抗干扰能力强、屏蔽性能好、传输数据稳定、价格也便宜，而且它不用连接在集线器或交换机上即可使用。

根据直径的不同，又可分为细缆（RG-58）（如图5所示）和粗缆（RG-11）（如图6所示）两种。

细缆的直径为0.26cm，最大传输距离185米，使用时与50Ω终端电阻、T型连接器、BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。

缆线总长不要超过185米，否则信号将严重衰减。

细缆的阻抗是50Ω。

粗缆的直径为1.27cm，最大传输距离达到500米。

由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接，它需要通过一个转接器转成AUI 接头，然后再接到电脑上。

由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。

粗缆的阻抗是75Ω。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆是用来和BNC接头相连接的，BNC头是一个螺旋凹槽的金属接头，它由金属套头、镀金针头和3C/5C金属套管组成的（如图7所示）。

我们只要利用普通的钳子即可制作好。

在细缆两端都必须安装BNC接头，它是通过专用T型接头（如图8所示）与网卡相连接的。

同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。

电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。

常用于传送多路电话和电视。

同轴电缆的得名与它的结构相关。

同轴电缆也是局域网中较常见的传输介质之一。

它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。

粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。

相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。

故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。

同轴电缆分为细缆-58和粗缆-11两种。

细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。

同轴电缆名词解释一、同轴电缆是什么？同轴电缆（Coaxial Cable）是一种常用的传输信号的电缆，由内部导体、绝缘层、外层导体和保护层组成。

内部导体和外层导体共享同一个轴线，因此称为同轴电缆。

它具有灵活性、带宽大、抗干扰性强等优点，在通信、电视和计算机网络等领域得到广泛应用。

二、同轴电缆的结构及特点同轴电缆的结构主要包括以下几个部分：1.内部导体（Conductor）：传输电流和信号的主要部分，通常由纯铜或铜合金制成，也有一些应用中使用铝或铝合金。

2.绝缘层（Insulation）：用于隔离内部导体和外层导体，通常采用聚乙烯（PE）或聚氯乙烯（PVC）等材料。

3.外层导体（Shield）：起到屏蔽作用，防止外界电磁干扰，通常由铜箔或铜网编织而成。

4.保护层（Jacket）：保护整个电缆，增强抗拉性和耐磨损性，通常由聚氯乙烯（PVC）或低烟无卤材料制成。

同轴电缆的特点如下：•带宽大：同轴电缆可以传输多个频段的信号，其频率范围通常从几十兆赫兹到几吉赫兹。

•抗干扰性强：外层导体的屏蔽结构可以有效防止电磁干扰对信号的影响。

•信号传输距离远：同轴电缆的损耗较小，可以传输信号长达数百米甚至上千米。

•安装方便：同轴电缆柔软，容易弯曲和安装，并且较为耐用。

•价格适中：同轴电缆的制造成本相对较低，适合广泛应用。

三、同轴电缆的应用同轴电缆在各个领域都有广泛的应用，下面是一些常见的应用场景：1.有线电视传输：同轴电缆被广泛用于有线电视网络的信号传输，能够传输高清电视信号，提供丰富的电视频道选择。

2.电信网络传输：同轴电缆在电信网络中承载宽带信号的传输，为用户提供互联网接入服务和电话通信服务。

3.监控系统：同轴电缆在安防监控系统中扮演重要角色，能够传输高清视频信号，用于监测、录像和远程观察。

4.无线电频率传输：同轴电缆常用于连接天线和无线设备，将高频信号传输到天线或接收天线接收到的信号传输到接收设备。

5.雷达和航天领域：同轴电缆在雷达系统和航天领域中用于高频信号的传输和接收。

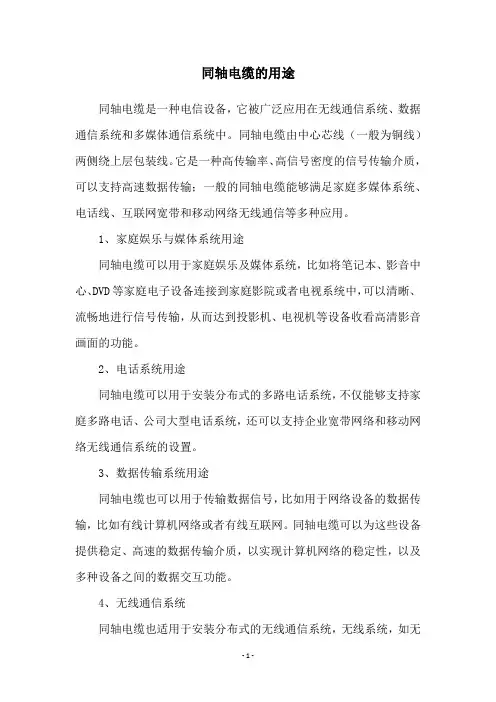

同轴电缆的用途
同轴电缆是一种电信设备，它被广泛应用在无线通信系统、数据通信系统和多媒体通信系统中。

同轴电缆由中心芯线（一般为铜线）两侧绕上层包装线。

它是一种高传输率、高信号密度的信号传输介质，可以支持高速数据传输；一般的同轴电缆能够满足家庭多媒体系统、电话线、互联网宽带和移动网络无线通信等多种应用。

1、家庭娱乐与媒体系统用途
同轴电缆可以用于家庭娱乐及媒体系统，比如将笔记本、影音中心、DVD等家庭电子设备连接到家庭影院或者电视系统中，可以清晰、流畅地进行信号传输，从而达到投影机、电视机等设备收看高清影音画面的功能。

2、电话系统用途
同轴电缆可以用于安装分布式的多路电话系统，不仅能够支持家庭多路电话、公司大型电话系统，还可以支持企业宽带网络和移动网络无线通信系统的设置。

3、数据传输系统用途
同轴电缆也可以用于传输数据信号，比如用于网络设备的数据传输，比如有线计算机网络或者有线互联网。

同轴电缆可以为这些设备提供稳定、高速的数据传输介质，以实现计算机网络的稳定性，以及多种设备之间的数据交互功能。

4、无线通信系统
同轴电缆也适用于安装分布式的无线通信系统，无线系统，如无
线宽带、微波通信系统、GSM信系统、2G 3G 4G 5G等，同轴电缆可用于安装系统的天线和机房等基站设备，以实现更高的传输速率、更安全的信号传输等功能。

以上就是同轴电缆的各种用途，可以看出同轴电缆具有广泛的应用场景，对于家庭、电话系统、数据传输系统和无线通信系统等都有必要的使用，并且由于它的高传输率和高信号密度的特点，使得它在各种应用中都能够发挥出最佳性能。

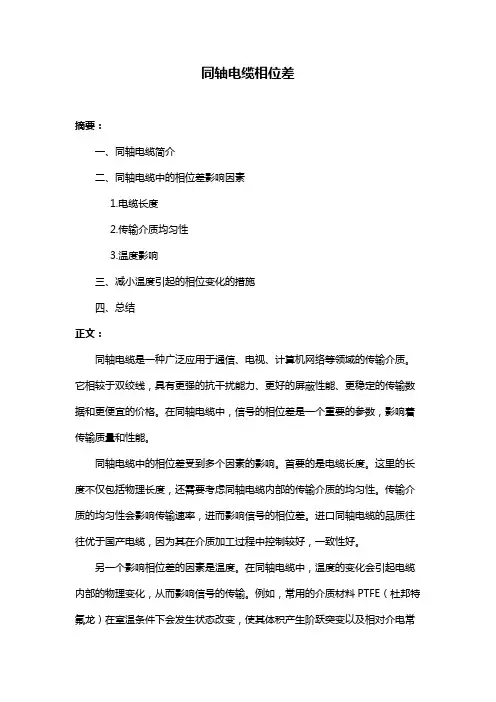

同轴电缆相位差
摘要：
一、同轴电缆简介
二、同轴电缆中的相位差影响因素
1.电缆长度
2.传输介质均匀性
3.温度影响
三、减小温度引起的相位变化的措施
四、总结
正文：
同轴电缆是一种广泛应用于通信、电视、计算机网络等领域的传输介质。

它相较于双绞线，具有更强的抗干扰能力、更好的屏蔽性能、更稳定的传输数据和更便宜的价格。

在同轴电缆中，信号的相位差是一个重要的参数，影响着传输质量和性能。

同轴电缆中的相位差受到多个因素的影响。

首要的是电缆长度。

这里的长度不仅包括物理长度，还需要考虑同轴电缆内部的传输介质的均匀性。

传输介质的均匀性会影响传输速率，进而影响信号的相位差。

进口同轴电缆的品质往往优于国产电缆，因为其在介质加工过程中控制较好，一致性好。

另一个影响相位差的因素是温度。

在同轴电缆中，温度的变化会引起电缆内部的物理变化，从而影响信号的传输。

例如，常用的介质材料PTFE（杜邦特氟龙）在室温条件下会发生状态改变，使其体积产生阶跃突变以及相对介电常
数发生变化，这种变化会呈现电长度变化的滞后效应。

这些电长度的变化难以预测和计量，从而导致系统性能的衰减。

为了减小温度引起的相位变化，可以采取以下措施：一是选择线性温度系数较低的材料；二是对电缆进行良好的散热设计，以减小温度对电缆的影响。

总的来说，同轴电缆的相位差受到电缆长度、传输介质均匀性和温度等因素的影响。

从零开始学布线：同轴电缆介绍上方~同轴电缆同轴电缆(coaxialcable)是由一根空心的外圆柱导体及其所包围的单根内导线所组成。

柱体同导线用绝缘材料隔开，其频率特性比双绞线好，能进行较高速率的传输。

由于它的屏蔽性能好，抗干扰能力强，通常多用于基带传输。

同轴电缆可分为两种基本类型：基带同轴电缆(粗同轴电缆)和宽带同轴电缆(细同轴电缆)。

粗同轴电缆，其屏蔽线是用铜做成网状的，特性阻抗为50Ω,如RG-8、RG-58等;细同轴电缆，其屏蔽层通常是用铝冲压成的，特性阻抗为75Ω，如RG-59等。

01.同轴电缆的物理结构同轴电缆由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，其结构如下图所示。

同轴线缆结构图同轴电缆具有足够的可柔性，能支持254mm(10in)的弯曲半径。

中心导体是直径为2.17mm℃0.013mm的实心铜线。

绝缘材料要求是满足同轴电缆电气参数的绝缘材料。

屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成，屏蔽层的内径为6.15mm,外径为8.28mm。

外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。

02.50Ω同轴电缆的主要电气参数同轴电缆的特性阻抗：同轴电缆的平均特性阻抗为50Ω±2Ω，沿单根同轴电缆阻抗的周性变化可达±3Ω的正弦波中心平均值，其长度小于2m。

同轴电缆的衰减：当用10MHz的正弦波进行测量时，500m长的电缆段的衰减值不超过8.5dB(17dB/km),而用5MHz的正弦波进行测量时不超过6.0dB(12dB/km)。

同轴电缆的传播速度：最低传播速度为0.77c(c为光速)。

同轴电缆直流回路电阻：电缆的中心导体的电阻，加上屏蔽层的电阻总和不超过10mΩ/m(在20℃时测量)。

03.50Ω同轴电缆的物理参数1)同轴电缆具有足够的可柔性;2)能支持254mm(10in)的弯曲半径;3)中心导体是直径为2.17mm±0.013mm的实心铜线。

同轴电缆　一、概述 １、基带同轴电缆 同轴电缆以硬铜线为芯，外包一层绝缘材料。

这层绝缘材料用密织的网状导体环绕，网 外又覆盖一层保护性材料。

有两种广泛使用的同轴电缆。

一种是 ５０ 欧姆电缆，用于数字传 输，由于多用于基带传输，也叫基带同轴电缆；另一种是 ７５ 欧姆电缆，用于模拟传输，即 下一节要讲的宽带同轴电缆。

这种区别是由历史原因造成的， 而不是由于技术原因或生产厂 家。

同轴电缆的这种结构， 使它具有高带宽和极好的噪声抑制特性。

同轴电缆的带宽取决于 电缆长度。

１ｋｍ 的电缆可以达到 １Ｇｂ／ｓ￣２Ｇｂ／ｓ 的数据传输速率。

还可以使用更长的电缆，但 是传输率要降低或使用中间放大器。

目前，同轴电缆大量被光纤取代，但仍广泛应用于有线 电视和某些局域网。

２、宽带同轴电缆 使用有限电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。

“宽带”这 个词来源于电话业，指比 ４ｋＨｚ 宽的频带。

然而在计算机网络中，“宽带电缆”却指任何使 用模拟信号进行传输的电缆网。

由于宽带网使用标准的有线电视技术，可使用的频带高达 ３００ＭＨｚ（常常到 ４５０ＭＨｚ）； 由于使用模拟信号， 需要在接口处安放一个电子设备， 用以把进入网络的比特流转换为模拟 信号，并把网络输出的信号再转换成比特流。

宽带系统又分为多个信道，电视广播通常占用 ６ＭＨｚ 信道。

每个信道可用于模拟电视、 ＣＤ 质量声音（１．４Ｍｂ／ｓ）或 ３Ｍｂ／ｓ 的数字比特流。

电视和数据可在一条电缆上混合传输。

宽带系统和基带系统的一个主要区别是：宽带系统由于覆盖的区域广，因此，需要模拟 放大器周期性地加强信号。

这些放大器仅能单向传输信号，因此，如果计算机间有放大器， 则报文分组就不能在计算机间逆向传输。

为了解决这个问题， 人们已经开发了两种类型的宽 带系统：双缆系统和单缆系统。

１）双缆系统　双缆系统有两条并排铺设的完全相同的电缆。

为了传输数据， 计算机通过电缆 １ 将数据 传输到电缆数根部的设备， 即顶端器（ｈｅａｄ－ｅｎｄ）， 随后顶端器通过电缆 ２ 将信号沿电缆数往 下传输。
