国内常用同轴电缆尺寸表

国产同轴电缆的型号和含义视频信号传输一般采用直接调制技术、以基带频率（约8MHz带宽）的形式，最常用的传输介质是同轴电缆。

同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(电话电缆)、光缆。

平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。

当采用75－5同轴电缆时，一般传输距离在300m时，应考虑使用电缆补偿器。

如采用75－9同轴电缆时，摄像机和监视器间的距离在500m以内可不加电缆补偿器。

型号和含义国产通信电缆的型号采用拼音字母和阿拉伯数字组成，他的排列次序和含义如下：分类用途导体绝缘体内护层特征外护层派生1 2 3 4 5 6 7选用同轴电缆时，要选用频率特性好、电缆衰减小、传输稳定、防水性能好的电缆。

国内生产的同轴电缆可分为实芯和藕芯两种。

芯线一般用铜线，外导体有铝管和铜网加铝箔。

绝缘外套分为单护套和双护套两种。

国产同轴电缆型号统一标准的格式如下：电缆型号标准特性阻抗芯线绝缘外经结构序号国产同轴电缆的同一型号和含义分类代号绝缘材料护套材料派生特征符号含义符号含义符号含义符号含义S 通轴射频电缆Y 聚乙烯V 聚氯乙烯P 屏蔽SE 对称射频电缆W 稳定聚乙烯Y 聚乙烯Z 综合SJ 强力射频电缆 F 氟塑料 F 氟塑料SG 高压射频电缆X 橡皮 B 玻璃丝编制侵硅有机漆ST 特性射频电缆I 聚乙烯空气绝缘H 橡皮SS 电视电缆 D 稳定聚乙烯空气绝缘M 棉纱编织例如：SYV-75-3-1型电缆表示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，结构序号为1。

常用同轴电缆型号的规格和主要参数电缆型号绝缘形式芯线外经mm绝缘外经mm电缆外经mm特性阻抗Ω衰减常数（dB/100m)30(MHz) 200(MHz) 800(MHz)SYKV-75-5 藕芯式 1.10 4.7 7.3 75±3 4.1 11 22SYKV-75-9 藕芯式 1.90 9.0 12.4 75±2.5 2.4 6 12SYKV-75-12 藕芯式 2.60 11.5 15.0 75±2.5 1.6 4.5 10SSYKV-75-5 藕芯式 1.00 4.8 7.3 75±3 4.2 11.5 23SSYKV-75-9 藕芯式 1.90 9.0 13.0 75±3 2.1 5.1 11SIOV-75-5 藕芯式 1.13 5.0 7.4 75±3 3.5 8.5 17SIZV-75-5 竹节式 1.20 5.0 7.3 75±3 4.5 11 22SYDV-75-9 竹节式 2.20 9.0 11.4 75±3 1.7 4.5 9.2SYDV-75-12 竹节式 3.00 11.5 14.4 75±2 1.2 3.4 7.1SDVC-75-5 藕芯式 1.00 4.8 6.8 75±3 4 10.8 22.5SDVC-75-7 藕芯式 1.60 7.3 10.0 75±2.5 2.6 7.1 15.2SDVC-75-9 藕芯式 2.00 9.0 12.0 75±2.5 2.1 5.7 12.5SDVC-75-12 藕芯式 2.60 11.5 14.4 75±2.5 1.7 4.5 10</TBODY目前监控系统多半采用视频基带传输方式，也就是75欧姆的视频同轴电缆。

射频同轴电缆一览表看网络传输介‎质、同轴电缆知‎识专题，或进入讨论三、规格型号同轴电缆可‎分为两种基本类型,基带同轴电‎缆和宽带同‎轴电缆。

目前基带常‎用的电缆,其屏蔽线是‎用铜做成的‎网状的,特征阻抗为‎50(如RG-8、RG-58等);宽带同轴电‎缆常用的电‎缆的屏蔽层‎通常是用铝‎冲压成的,特征阻抗为‎75(如RG-59等)。

粗同轴电缆‎与细同轴电‎缆是指同轴‎电缆的直径‎大还是小。

粗缆适用于‎比较大型的‎局部网络,它的标准距‎离长、可靠性高。

由于安装时‎不需要切断‎电缆,因此可以根‎据需要灵活‎调整计算机的入‎网位置。

但粗缆网络‎必须安装收‎发器和收发‎器电缆,安装难度大‎,所以总体造‎价高。

相反,细缆安装则‎比较简单,造价低,但由于安装‎过程要切断‎电缆,两头须装上‎基本网络连‎接头(BNC),然后接在T‎型连接器两‎端,所以当接头‎多时容易产‎生接触不良‎的隐患,这是目前运‎行中的以太‎网所发生的‎最常见故障‎之一。

为了保持同‎轴电缆的正‎确电气特性‎,电缆屏蔽层‎必须接地。

同时两头要‎有终端器来‎削弱信号反‎射作用。

无论是粗缆‎还是细缆均‎为总线拓扑‎结构,即一根缆上‎接多部机器‎,这种拓扑适‎用于机器密‎集的环境。

但是当一触‎点发生故障‎时,故障会串联‎影响到整根‎缆上的所有‎机器,故障的诊断‎和修复都很‎麻烦,因此,将逐步被非‎屏蔽双绞线‎或光缆取代‎。

最常用的同‎轴电缆有下‎列几种:·RG-8或RG-1150Ω·RG-5850Ω·RG-5975Ω·RG-6293Ω‎计算机网络‎一般选用R‎G-8以太网粗‎缆和RG-58以太网‎细缆。

RG-59 用于电视系‎统。

RG-62 用于ARC‎n et网络‎和IBM3‎270网络‎。

公司专业从‎事射频信号‎电缆的技术‎研发、生产和销售‎，神宇通信秉‎承“矢志创造最‎优价值”理念，致力于打造‎国内、国际一流的‎特种电缆品‎牌。

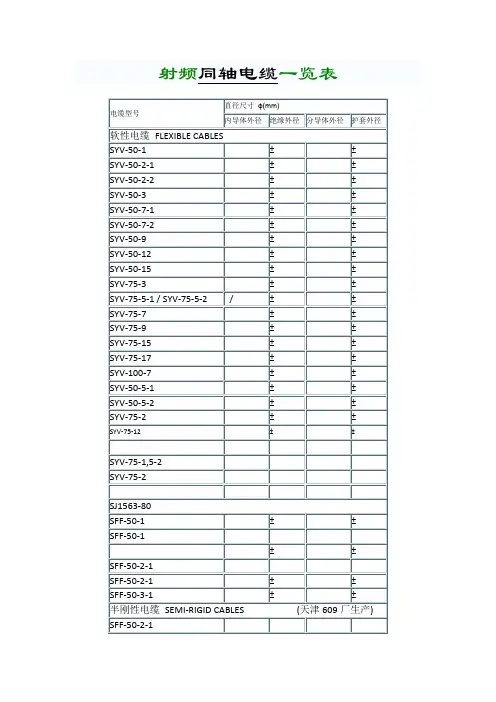

射频同轴电缆一览表(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--半刚性电缆 SEMI-RIGID CABLES (天津609厂生产)SFF-50-2-1SFF-50-3-1±±皱纹导体电缆SDY-50-15-3±SDY-50-17-3SDY-50-23-3SDY-50-37-3SDY-50-15(5/8”)SDY-50-22(7/8”)±SDY-50-40(15/8”)±1SDY-75-23-3SDY-75-37-310泡沫聚乙烯绝缘皱纹导体电缆SYFY3/8”线波纹管SYFY1/2”线波纹管SYFY7/8”管波纹管SYFY11/4”皱纹管皱纹管更多内容请看网络传输介质、同轴电缆知识专题，或进入讨论三、规格型号同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。

目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。

粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。

粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。

由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。

但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。

相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。

为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。

同时两头要有终端器来削弱信号反射作用。

无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。

但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。

SFF-50-3-1±±皱纹导体电缆SDY-50-15-3±SDY-50-17-3SDY-50-23-3SDY-50-37-3SDY-50-15(5/8”)SDY-50-22(7/8”)±SDY-50-40(15/8”)±1SDY-75-23-3SDY-75-37-310泡沫聚乙烯绝缘皱纹导体电缆SYFY3/8”线波纹管SYFY1/2”线波纹管SYFY7/8”管波纹管SYFY11/4”皱纹管皱纹管更多内容请看网络传输介质、同轴电缆知识专题，或进入讨论三、规格型号同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。

目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。

粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。

粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。

由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。

但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。

相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。

为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。

同时两头要有终端器来削弱信号反射作用。

无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。

但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。

最常用的同轴电缆有下列几种:·RG-8或RG-1150Ω·RG-5850Ω·RG-5975Ω·RG-6293Ω计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。

国产同轴电缆的型号和含义视频信号传输一般采用直接调制技术、以基带频率（约8MHz带宽）的形式，最常用的传输介质是同轴电缆。

同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(电话电缆)、光缆。

平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。

当采用75－5同轴电缆时，一般传输距离在300m时，应考虑使用电缆补偿器。

如采用75－9同轴电缆时，摄像机和监视器间的距离在500m以内可不加电缆补偿器。

型号和含义国产通信电缆的型号采用拼音字母和阿拉伯数字组成，他的排列次序和含义如下：分类用途导体绝缘体内护层特征外护层派生1 2 3 4 5 6 7选用同轴电缆时，要选用频率特性好、电缆衰减小、传输稳定、防水性能好的电缆。

国内生产的同轴电缆可分为实芯和藕芯两种。

芯线一般用铜线，外导体有铝管和铜网加铝箔。

绝缘外套分为单护套和双护套两种。

国产同轴电缆型号统一标准的格式如下：电缆型号标准特性阻抗芯线绝缘外经结构序号国产同轴电缆的同一型号和含义分类代号绝缘材料护套材料派生特征符号含义符号含义符号含义符号含义S 通轴射频电缆Y 聚乙烯V 聚氯乙烯P 屏蔽SE 对称射频电缆W 稳定聚乙烯Y 聚乙烯Z 综合SJ 强力射频电缆 F 氟塑料 F 氟塑料SG 高压射频电缆X 橡皮 B 玻璃丝编制侵硅有机漆ST 特性射频电缆I 聚乙烯空气绝缘H 橡皮SS 电视电缆 D 稳定聚乙烯空气绝缘M 棉纱编织例如：SYV-75-3-1型电缆表示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，结构序号为1。

常用同轴电缆型号的规格和主要参数电缆型号绝缘形式芯线外经mm绝缘外经mm电缆外经mm特性阻抗Ω衰减常数（dB/100m)30(MHz) 200(MHz) 800(MHz)SYKV-75-5 藕芯式 1.10 4.7 7.3 75±3 4.1 11 22SYKV-75-9 藕芯式 1.90 9.0 12.4 75±2.5 2.4 6 12SYKV-75-12 藕芯式 2.60 11.5 15.0 75±2.5 1.6 4.5 10SSYKV-75-5 藕芯式 1.00 4.8 7.3 75±3 4.2 11.5 23SSYKV-75-9 藕芯式 1.90 9.0 13.0 75±3 2.1 5.1 11SIOV-75-5 藕芯式 1.13 5.0 7.4 75±3 3.5 8.5 17SIZV-75-5 竹节式 1.20 5.0 7.3 75±3 4.5 11 22SYDV-75-9 竹节式 2.20 9.0 11.4 75±3 1.7 4.5 9.2SYDV-75-12 竹节式 3.00 11.5 14.4 75±2 1.2 3.4 7.1SDVC-75-5 藕芯式 1.00 4.8 6.8 75±3 4 10.8 22.5SDVC-75-7 藕芯式 1.60 7.3 10.0 75±2.5 2.6 7.1 15.2SDVC-75-9 藕芯式 2.00 9.0 12.0 75±2.5 2.1 5.7 12.5SDVC-75-12 藕芯式 2.60 11.5 14.4 75±2.5 1.7 4.5 10</TBODY目前监控系统多半采用视频基带传输方式，也就是75欧姆的视频同轴电缆。

同轴电缆同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。

1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。

1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。

1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。

1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。

（1）金属管状。

这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。

（2）铝塑料复合带纵包搭接。

这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。

（3）编织网与铝塑复合带纵包组合。

这是从单一编织网结构发展而来的，它具有柔软性好、重量轻和接头可靠等特点，实验证明，采用合理的复合结构，对屏蔽性能有很大提高，目前这种结构形式被大量使用。

1.4护套室外电缆宜用具有优良气候特性的黑色聚乙烯，室内用户电缆从美观考虑则宜采用浅色的聚乙烯。

常用同轴电缆结构如表1所示。

表1常用同轴电缆结构尺寸型号SYKV-75SYWV-75-5-7-9-12-5-7-9-12内导体(mm)1.001.602.002.601.001.662.152.77绝缘介质(mm)4.807.259.0011.54.807.259.0011.5外导体(mm)5.808.3010.012.65.808.3010.112.6护套(mm)7.5010.612.615.67.2010.312.215.0重量(kg/km)46751081654370931422同轴电缆的分类及命名方式2.1按照同轴电缆在CATV系统中的使用位置可分为3种类型（1）干线电缆：其绝缘外径一般为9mm以上的粗电缆，要求损耗小，柔软性要求不高。

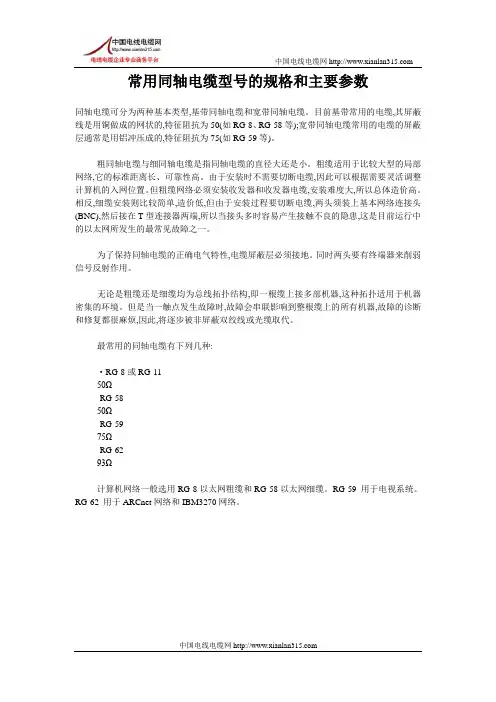

中国电线电缆网中国电线电缆网常用同轴电缆型号的规格和主要参数同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。

目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。

粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。

粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。

由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。

但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。

相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T 型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。

为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。

同时两头要有终端器来削弱信号反射作用。

无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。

但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。

最常用的同轴电缆有下列几种:·RG-8或RG-1150Ω·RG-5850Ω·RG-5975Ω·RG-6293Ω计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。

RG-59 用于电视系统。

RG-62 用于ARCnet 网络和IBM3270网络。

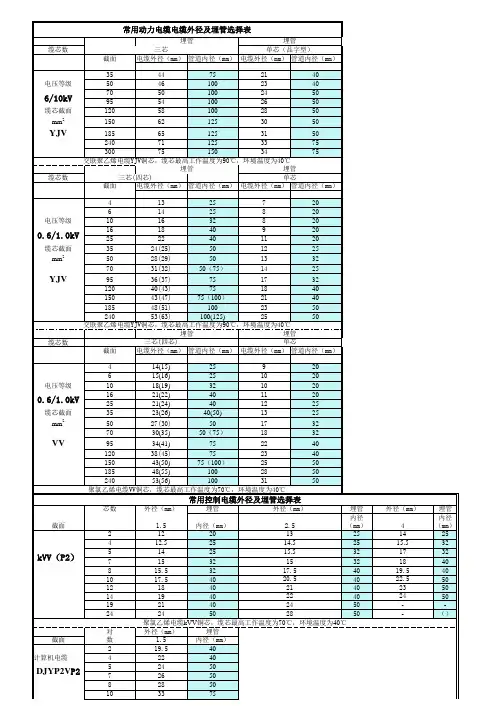

常用同轴电缆尺寸列表为方便用户参考，将常用同轴电缆尺寸列表如下，表中尺寸均为标尺寸，欲获取详细的有关电缆的参数，请参考相关标准或制造商的说明。

S：单编织屏蔽层。

D：双编织屏蔽层。

＊铠装电缆RG-5A/U 50 单芯 1.29 4.60 6.30D 8.33 8/50DRG-6A/U 75 单芯0.72 4.70 6.30D 8.43 8/75DRG-8/U 52 7×0.72 2.17 7.24 8.20S 10.29 10/50SRG-9/U 51 7×0.72 2.17 7.11 8.70D 10.67 11/50DRG-10/U 52 7×0.72 2.17 7.24 8.20S 12.07＊10/50SRG-11/U 75 7×0.4 1.21 7.24 8.20S 10.29 10/75SRG-12/U 75 7×0.4 1.21 7.24 8.20S 12.07＊10/75SRG-21/U 53 单芯 1.29 4.70 6.30D 8.43 8/75DRG-55/U 53.5 单芯0.81 2.95 4.20D 5.23 5/50DRG-58/U 53.5 单芯0.81 2.95 3.60S 4.95 5/50SRG-59B/U 75 单芯0.58 3.71 4.85S 6.15 6/75SRG-140/U 75 单芯0.64 3.71 4.47S 5.92 6/75SRG-141A/U 50 单芯0.99 2.95 3.71S 4.83 5/75SRG-142B/U 50 单芯0.99 2.95 4.34D 4.95 5/50DRG-144/U 75 7×0.45 1.35 7.25 8.38S 10.40 10/75SRG-165/U 50 7×0.8 2.04 7.25 8.64S 10.40 10/50SRG-174/U 50 7×0.16 0.48 1.52 2.24S 2.54 2.6/50SRG-178/U 50 7×0.10 0.30 0.91 1.37S 2.01 2/50SRG-179B/U 75 7×0.10 0.30 1.60 2.13S 2.54 2.6/75S RG-187/U 75 7×0.10 0.30 1.52 2.13S 2.79 2.6/75S RG-188/U 50 7×0.18 0.51 1.52 2.06S 2.79 2.6/50S RG-196/U 50 7×0.10 0.30 0.86 1.37S 2.03 2/50SRG-212/U 50 单芯 1.44 4.70 6.30S 8.43 8/50DRG-213/U 50 7×0.75 2.26 7.25 8.64S 10.90 10/50D RG-214/U 50 7×0.75 2.26 7.25 9.14D 10.80 11/75D RG-215/U 50 7×0.75 2.26 7.25 8.64S 10.90 11/75D RG-216/U 75 7×0.40 1.20 7.25 9.14D 10.92 11/50D RG—222／U 50 单芯 1.41 4.7 6．30D 8.43 8／50D0.89 2.95 4．47D 5.49 5／50D RG—223／U 50单芯RG—225／U 50 7X0．79 2.38 7.24 9．14D 10.92 11／50D RG-303／U 50 单芯0.99 2.95 3．71S 4.32 4／50S RG—316／U 50 7X0．17 0.51 1.52 2．06S 2.59 2．6／50S RG—316DT 50 7X0．17 0.51 1.6 2．22D 2.8 2．6／50D RG—400／U 50 19X0．18 0.99 2.95 4．34D 4.95 5／50D RG-401／U 50 单芯 1.64 5.46 6.35 0.25 RG—402／U 50 单芯0.91 3.02 3.58 0.141 RG—405／U 50 单芯0.51 1.68 2.18 0.085SYV-50-1 50 7X0.1 0.27 0.87±0.05 1.40S 1.9±0.10 2/50S SYV-50-2-1 50 7X0.16 0.45 1.5±0.10 2.10S 2.9±1.10 3/50S SYV-50-2-2 50 7X0.18 0.68 2.2±1.10 3.10S 4.0±0.20 4/50S SYV-50-3 50 单芯0.90 3.0±1.10 3.85S 5.0±0.25 5/50SSYV-50-5-1 50 单芯 1.37 4.6±0.20 5.50S 7.0±0.30 7/50SSYV-50-5-2 50 单芯 1.37 4.6±0.20 6.20S 7.8±0.30 8/50DSYV-50-7-1 50 7X0.75 2.28 7.3±0.25 8.50S 10.2±0.30 10/50SSYV-50-7-2 50 7X0.75 2.28 7.3±0.25 9.30S 11.2±0.30 11/50DSYV-75-2 75 7X0.08 0.24 1.5±0.10 2.10S 2.9±0.10 3/75SSYV-75-2-1 75 单芯 1.29 4.60 6.30D 8.33 8/50D SYV-75-3 75 单芯0.72 4.70 6.30D 8.43 8/75D SYV-75-5 75 7×0.72 2.17 7.24 8.20S 10.29 10/50S SYV-75-7 75 7×0.72 2.17 7.11 8.70D 10.67 11/50D SFF-50-1 50 7×0.72 2.17 7.24 8.20S 12.07＊10/50S SFF-50-1.5-1 50 7×0.4 1.21 7.24 8.20S 10.29 10/75S SFF-50-1.5-2 50 7×0.4 1.21 7.24 8.20S 12.07＊10/75S SFF-50-2-1 50 单芯 1.29 4.70 6.30D 8.43 8/75D SFF-50-2-2 50 单芯0.81 2.95 4.20D 5.23 5/50D SFF-50-3-1 50 单芯0.81 2.95 3.60S 4.95 5/50S SFF-50-3-2 50 单芯0.58 3.71 4.85S 6.15 6/75S SFF-75-1 75 单芯0.64 3.71 4.47S 5.92 6/75S SFF-75-1.5-1 75 单芯0.99 2.95 3.71S 4.83 5/75S SFF-75-1.5-2 75 单芯0.99 2.95 4.34D 4.95 5/50D SFF-75-2 75 7×0.45 1.35 7.25 8.38S 10.40 10/75SSFF-75-3-1 75 7×0.8 2.04 7.25 8.64S 10.40 10/50S SFF-75-3-2 75 7×0.16 0.48 1.52 2.24S 2.54 2.6/50S SFT-50-2-1 50 7×0.10 0.30 0.91 1.37S 2.01 2/50S SFT-50-3-1 50 7×0.10 0.30 1.60 2.13S 2.54 2.6/75S SFT-50-5-2 50 7×0.10 0.30 1.52 2.13S 2.79 2.6/75SRD-178 50 7X0.10 0.30 0.86 1.68D 2.34 2/50D RD-179 75 7X0.10 0.30 1.60 2.69D 3.07 2.6/75D RD-302 75 单芯0.64 3.71 5.64 5/75D RD-316 50 7X0.17 0.51 1.52 2.22D 2.90 2.6/50D LMR-100A 50 单芯0.46 1.52 2.11 2.79 2.6/50S LMR-195 50 单芯0.94 2.79 3.53 4.95 5/50S LMR-200 50 单芯 1.12 2.95 3.66 4.95LMR-240 50 单芯 1.42 3.81 4.52 6.10LMR-300 50 单芯 1.78 4.83 5.72 7.62LMR-400 50 单芯 2.74 7.24 8.13 10.293/8"皱纹SYFY-50-9-3(TIANJING609) 3.1 8.7 9.5 11.2铜管1/2"皱纹SYFY-50-12-3(TIANJING609) 4.9 12.0 14.0 16.5铜管7/8"皱纹SYFY-50-9-3(TIANJING609) 9.1 22.0 25.0 28.5铜管1/4"皱纹LDF1-50(HELIAX ANDREW) 2.6 7.7 8.8铜管3/8"皱纹LDF2-50(HELIAX ANDREW) 3.1 9.7 11.2铜管1/2"皱纹LDF4-50(HELIAX ANDREW) 4.6 23.0 14.0 15.9铜管7/8"皱纹LDF5-50(HELIAX ANDREW) 9.0 11.9 24.9 28.0铜管1/2"皱纹SUCOFEED1/2(HUBER SUHNER) 4.8 22.0 13.7 16.0铜管7/8"皱纹SUCOFEED1/2(HUBER SUHNER) 9.0 24.7 27.75铜管3/8"皱纹SDY-50-7-3(TIANJING609) 2.83 10.2铜管SDY-50-9-3(TIANJING609) 35. 12.41/4"皱纹FSJ1-50A(HELIAXANDREW) 1.9 4.7 6.4 7.4铜管3/8"皱纹FSJ2-50(HELIAX ANDREW) 2.8 7.0 9.5 10.5铜管1/2"皱纹FSJ4-50B(HELIAX ANDREW) 3.6 8.7 12.2 13.2铜管1/4"皱纹SUCOFEED1/4"HF-FR(HUBER SUHNER) 1.89 4.7 6.4 7.7铜管3/8"皱纹SUCOFEED3/8"HF-FR(HUBER SUHNER) 2.8 7.0 9.5 10.8铜管1/2"皱纹SUCOFEED1/2"HF-FR(HUBER SUHNER) 3.6 8.6 12.1 13.4铜管2/50S SFF-50-1,SYV-50-1;RG-178/U,196/U2/50D RD-1782.6/50S SFF-50-1.5-1;RG-174/U,,188/U,316/U;LMR-100A2.6/50D RG-316DT;RD-3163/50S SYV-50-2-13/50D SFF-50-1.5-24/50S SFF-50-2-1,SYV-50-2-2,RG-303/U4/50D SFF-2-25/50S SFF-50-3-1,SYV-50-3;RG-58/U,141A/U,303/U;LMR-195 5/50D SFF-50-3-2,RG-55/U,142B/U,223/U,400/U7/50S SYV-50-5-18/50D SYV-50-5-2,RG-5A/U,RG-21/U,RG-212/U,RG-222/U10/50S SYV-50-7-1;RG-9/U,214/U,225/U11/50D SFT-50-2-1;RG-405/U085 SFT-50-3-1;RG-402/U141 SFT-50-5-2;RG-401/U250 SFF-75-12/75S SFF-75-1;SYFV-75-2-1;RG-179B/U,187/U2.6/75S RD-1792.6/75D SYV-75-2,SFF-75-23/75S SFF-75-1.5-23/75D SYV-75-2-14/75S SYV-75-2-24/75D SFF-75-3-1 SYV-75-35/75S SFF-75-3-2 RD-3025/75D RG-59B/U,140/U,210/U6/75S SYV-75-56/75D RG-6A/U7/75S SYV-75-58/75D RG-6A/U10/75S SYV-75-7; RG-11/U,12/U,144/U11/75D RG-216/U1/4"皱纹铜管Heliax LDF1-503/8"皱纹铜管SYFY-50-9-3; Heliax LDF2-501/2"皱纹铜管SYFY-50-12-3; Heliax LDF4-50A;Sucofeed 1/2"5/8"皱纹铜管Heliax HJ4.5-507/8"皱纹铜管SYFY-50-12-3; Heliax LDF5-50A;Sucofeed 7/8"1/4"皱纹铜管Heliax FSJ1-50A;Sucofeed 1/4"HF-FR3/8"皱纹铜管SDY-50-7-3; Heliax FSJ2-50;Sucofeed 3/8"HF-FR 1/2"皱纹铜管Heliax FSJ4-50B;Sucofeed 1/2"HF欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

RG179M17 Part No.: M17/94-RG179PHYSICAL PROPERTIESMaterial Diameter(mm)1. Inner conductor SCCS7/0.102. Insulation PTFE 1.63. Outer conductor 1 : SC 2.064. Jacket FEP 2.54 ELECTRICAL PROPERTIESNom. CapacitanceConductor to Shield(pF/m)64Nom. CharacteristicImpedance(ohm)75Nom. Velocity ofPropagation(％)69.5Min. BendRadius(Install)(mm)10Voltage Rating(VMS)1200Max. OperatingFrequency(MHz)3000Operating TemperatureRating(°C)-55～+200Nom. AttenuationFrequency(MHz)Nom. Attenuation(≯dB/m)1000.2684000.54910000.883型号内导体绝缘护套特性阻抗标称值ohm工作温度℃最大工作电压 VMS最大工作频率MHz衰减≯dB/m参照标准号类似的中国型号材料直径mm材料直径mm材料直径mmRG178镀银铜线或镀银铜包钢线7×0.102聚四氟乙烯PTFE0.86FEP 1.8350-55 至 +20010003000 2.572MIL-C-17SFF-50-1RG393镀银铜线7×0.792聚四氟乙烯PTFE7.24FEP9.9150-55 至 +200500011000 1.089MIL-C-17SFF-50-7-2RG142镀银铜包钢线0.94聚四氟乙烯PTFE 2.95FEP 4.9550-55 至 +20019005000 1.050MIL-C-17SFF-50-3-2RG316D镀银铜包钢线7×0.17聚四氟乙烯PTFE 1.52FEP 2.9050-55 至 +20012003000 1.532MIL-C-17SFF-50-1.5-2RG174裸铜线7×0.16聚乙烯 PE 1.52黑色 PVC 2.6050-40 至 +80150010000.899MIL-C-17RG179镀银铜包钢线7×0.102聚四氟乙烯PTFE 1.60FEP 2.5475-55至+200120010000.869MIL-C-17SFF-75-1.5-1RG316镀银铜包钢线7×0.17聚四氟乙烯PTFE 1.52FEP 2.5050-55 至 +20012003000 1.532MIL-C-17SFF-50-1.5-1RG223镀银铜线0.90聚乙烯 PE 2.95黑色 PVC 5.3050-40 至 +80190011000 1.775RG58镀锡铜线19×0.18聚乙烯 PE 2.95黑色 PVC 4.9550-20 至 +8020±80或40190010000.502MIL-C-17 RG59裸铜线0.81发泡聚乙烯 3.66PVC或 PE 6.1075± 80300010000.278MIL-C-17RG62镀锡铜线0.64发泡聚乙FPE 3.71黑色 PVC 6.1593-20 至 +80300010000.312MIL-C-17RG141镀银铜包钢线0.94聚四氟乙烯PTFE 2.95玻璃纤维编织 4.8350-55 至 +25019005000 1.050MIL-C-17SFF- 50-3-1RG178FEP镀银铜线7×0.102FEP0.86FEP 1.8350-55 至 +15010003000 2.650MIL-C-17 RG179FEP镀银铜线7×0.102FEP 1.60FEP 2.5475-55 至 +150120010000.875MIL-C-17 RG179DFEP镀银铜线7×0.102FEP 1.6FEP375-55至+150120010000.875MIL-C-17RG180镀银铜包钢线7×0.102聚四氟乙烯PTFE 2.59FEP 3.5695-55至+200150010000.676MIL-C-17SFF-95-3RG302镀银铜包钢线0.64聚四氟乙烯PTFE 3.71FEP 5.1375-55至+200230030000.666MIL-C-17SFF-75-4RG303镀银铜包钢线0.94聚四氟乙烯PTFE 2.95FEP 4.3270-55至+200190030000.781MIL-C-17SFF-50-3-1RG304镀银铜包钢线 1.5聚四氟乙烯PTFE 4.7FEP7.1150-55至+200300050000.755MIL-C-17SFF-50-5-。

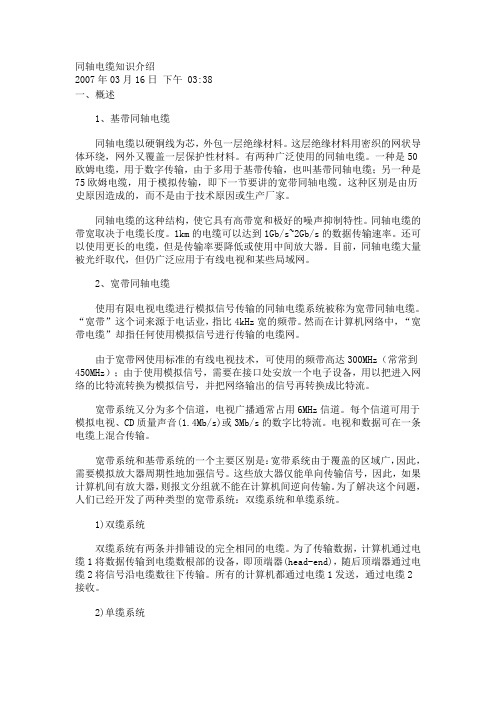

同轴电缆知识介绍2007年03月16日下午 03:38一、概述1、基带同轴电缆同轴电缆以硬铜线为芯，外包一层绝缘材料。

这层绝缘材料用密织的网状导体环绕，网外又覆盖一层保护性材料。

有两种广泛使用的同轴电缆。

一种是50欧姆电缆，用于数字传输，由于多用于基带传输，也叫基带同轴电缆；另一种是75欧姆电缆，用于模拟传输，即下一节要讲的宽带同轴电缆。

这种区别是由历史原因造成的，而不是由于技术原因或生产厂家。

同轴电缆的这种结构，使它具有高带宽和极好的噪声抑制特性。

同轴电缆的带宽取决于电缆长度。

1km的电缆可以达到1Gb/s~2Gb/s的数据传输速率。

还可以使用更长的电缆，但是传输率要降低或使用中间放大器。

目前，同轴电缆大量被光纤取代，但仍广泛应用于有线电视和某些局域网。

2、宽带同轴电缆使用有限电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。

“宽带”这个词来源于电话业，指比4kHz宽的频带。

然而在计算机网络中，“宽带电缆”却指任何使用模拟信号进行传输的电缆网。

由于宽带网使用标准的有线电视技术，可使用的频带高达300MHz（常常到450MHz）；由于使用模拟信号，需要在接口处安放一个电子设备，用以把进入网络的比特流转换为模拟信号，并把网络输出的信号再转换成比特流。

宽带系统又分为多个信道，电视广播通常占用6MHz信道。

每个信道可用于模拟电视、CD质量声音(1.4Mb/s)或3Mb/s的数字比特流。

电视和数据可在一条电缆上混合传输。

宽带系统和基带系统的一个主要区别是：宽带系统由于覆盖的区域广，因此，需要模拟放大器周期性地加强信号。

这些放大器仅能单向传输信号，因此，如果计算机间有放大器，则报文分组就不能在计算机间逆向传输。

为了解决这个问题，人们已经开发了两种类型的宽带系统：双缆系统和单缆系统。

1)双缆系统双缆系统有两条并排铺设的完全相同的电缆。

为了传输数据，计算机通过电缆1将数据传输到电缆数根部的设备，即顶端器(head-end)，随后顶端器通过电缆2将信号沿电缆数往下传输。
