场地与建筑设计---竖向设计作图步骤四、竖向设计作图步骤道路是场地设计的骨架，首先进行场地主要道路定线。
场地四邻规划现状或控制的高程是确定场地竖向设计高程的坡向主要因素。
场地道路出入口衔接场地外市政道路的高程，是场地内道路与整个其场地竖向控制高程设计的条件、依据和控制高程。
竖向设计高程步骤：一般先作道路，后作场地。
根据设计规范道路和排雨水坡度的规定，按照场地坡向道路与节省土石方要求，考虑建筑室外场地处于较高地形为前提。
也就是说，从确定主要道路中线交点、折点、起伏变化点的标高开始，计算出道路分段长度与坡度，使道路成为一个高低不同各点相连的立体网架。
这个立体网架控制着整个地形，一切工程标高都与它发生关系，受它的影响和制约。
在场地地形处理标高过程中，可以反过来再调整道路的标高。
一般来讲与道路相邻的场地标高要高，而建筑室外标高更高，建筑室内标高为。
这样由道路至地形，再由地形至道路，经过几次反复调整，并结合不同方案土石方计算结果，进行分析比较，最后确定合理的结果。
(一)场地道路标高作图(二)场地四角标高推算(三)场地绘等高线先求出建筑用地四边控制线上的等高线通过点。
或依照场地需要标高点，为确定排水趋势的设计意图，把各边建筑控制线或辅助线上标高相同的点连线。
这样就形成全新场地的等高线地形图。
1．地形设计建筑控制线转折点标高及相应的每条边线上等高线通过点标高相同，但有时由于地块内部的确定点或确定高点及排水趋势有不同的选择，因而绘出多种不同的等高线图，即多种竖向设计方案。
2．建筑室外四角标高及场地竖向设计某楼其场地四角高程不变，场地竖向设计可以根据建筑师设计地形的需要做出多种地形以供选用。
本场地未考虑土方平衡及内部加设道路等问题。
提供六种不同的竖向设计图，供大家学习理解之用。
(1)箭头法，定控制标高的记忆法利用推算场地四角标高。
建筑室外四角略高于相邻场地四角标高，并人口为点。
雨水远离建筑物从场地东南两路往西北角排出。
竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。
一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：1)、设计标高法。
也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。
设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。
2)、设计等高线法。
是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。
设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况3)、局部剖面法。
该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。
对于复杂的地形，必须采用此方法表达设计内容。
竖向布置的基本任务有五点：①选择场地竖向布置方式，合理确定标高，尽量减少土石方量并满足生产和交通运输要求。
②拟定场内排水方式，保证地面雨水顺利排除。
③确定建筑物、构筑物、露天堆场的地坪标高，以及铁路、道路、排水标高，内外能互相衔接。
④计算土石方工程量和确定土方平整方案，选定弃土或取土的场地。
并使场⑤合理确定场内由于挖填方而必须建造的工程构筑物(护坡、挡土墙)及排水构筑物(散水坡、排水沟)。
竖向设计作图步骤道路是场地设计的骨架，首先进行场地主要道路定线。
场地四邻规划现状或控制的高程是确定场地竖向设计高程的坡向主要因素。
场地道路出入口衔接场地外市政道路的高程，是场地内道路与整个其场地竖向控制高程设计的条件、依据和控制高程。
竖向设计高程步骤：一般先作道路，后作场地。
根据设计规范道路和排雨水坡度的规定，按照场地坡向道路与节省土石方要求，考虑建筑室外场地处于较高地形为前提。
园林场地竖向设计名词解释
园林场地的竖向设计是指对场地垂直方向（高度）的规划和设计。
这包括建筑物、植被、地形、水体等在垂直方向上的布局和组织。
以下是在园林场地竖向设计中考虑的一些重要因素：
1.建筑高度和结构：确定场地上建筑物的高度和结构布局。
考虑建筑物的用途、风格、视野、与周围环境的关系等因素。
2.植被层次：规划不同高度层次的植被，包括地面层、灌木层、树冠层等。
通过合理搭配植被，可以创造出层次分明、丰富多样的垂直景观。
3.地形设计：利用地形的高差来创建不同高度的平台、坡地、台阶等景观。
这可以增加场地的立体感，丰富视觉层次。
4.水体设计：如有水体，考虑水体的高差、喷泉、瀑布等元素，以实现水景在垂直方向上的设计。
水体的流动和声音可以为园林带来独特的空间体验。
5.垂直花园：在建筑物表面或结构上设计垂直花园，通过爬山虎、藤蔓等植物打造垂直绿墙，增加绿化面积，改善空气质量，同时美化环境。
6.景观照明：在不同高度设置合适的景观照明，以突显建筑物、植被或水体的垂直线条和特征。
夜间的照明设计可以为场地带来别样的美感。
7.观景点设计：在场地高点或设计的特定位置设置观景点，以提供良好的视野和观赏体验。
这可以是平台、天桥、观景塔等结构。
8.交通和连接：确保垂直设计考虑到交通流线，包括楼梯、电梯、坡道等，以便居民或游客能够便捷地在不同高度之间移动。
在进行园林场地竖向设计时，需要综合考虑自然环境、人文因素、功能需求等多个方面，以打造一个丰富、宜人、具有层次感的园林景观。
设计过程中还需考虑可持续性、可访问性以及安全性等方面的问题。
三、竖向布置的任务：1．选择建筑地坪标高和广场等的标高及其连接关系。
2．确定道路标高和坡度。
3．拟定场地排水系统，保证地面排水通畅，不积水。
4．确定场地平土标高，计算土石方填、挖工程量，力求填挖总量最小，并接近平衡5．合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）。
我国现行的相关规范与标准主要有：1、《城市道路交通规划设计规范》2、《城市用地竖向规划规范》3、《防洪标准》第一节竖向设计的基本知识一、场地设计地面形式计成平坡式、台地式及混合式。
1）当自然地形坡度小于8%时，可采用平坡式布置。
2）当自然地形坡度大于8%时，可采用台地式布置。
台地高度以为1.5~3.0m，台地之间应设挡土墙或护坡联系。
3）采用混合式布置时，台地的划分应与场地的功能和使用性质相协调。
下图为平坡式：下图为台地式：二、设计地面与自然地面的连接·边坡边坡是一段连续的斜坡面。
为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称为边坡坡度，一般用高宽比表示。
·挡土墙挡土墙是主要承受土压力，防止土体塌滑的墙式构筑物，多用砖、毛石和混凝土建造。
当设计地面和自然地形之间有一定高差时，或处在不良地质处，或者易受水流冲刷导致坍塌滑动的边坡，当采用一般铺砌护坡不能满足防护要求时，或者用地受限制地段，宜设置挡土墙。
下图为重力式挡土墙：·建筑物与边坡或挡土墙的距离要求高度大于2m的挡土墙和护坡的上缘与建筑间水平距离不应小于3m，其下缘与建筑间的水平距离不应小于2m。
《城市用地竖向规划规范》(CJJ 83-99)挡土墙和护坡上、下缘距建筑2m，已可满足布设建筑物散水、排水沟及边缘种植槽的宽度要求。
但上、下缘有所不同的是上缘与建筑物距离还应包括挡土墙顶厚度（高差大于1.5m时，应在挡土墙或坡比值大于0.5的护坡顶面加设安全防护设施），种植槽应可种植乔木，至少应有1. 2m以上宽度，故应保证3m。
1、竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。
一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：? ??1)、设计标高法。
也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，? ??2)3)? ? (2)、当厂区场地的自然坡度大于4％，沿坡度方向的宽度较大时，宜采用台段式布置。
当厂区场地的自然坡度变化较大，有陡有缓时，可根据水泥工业企业的特点，竖向宜采用混合式布置。
2)、园林场地竖向设计园林场地竖向设计要有利于排水，要保证场地地面不积水。
为此，任何场地在设计中都要有不小于0.3％的排水坡度，而且在坡面下端要设置雨水口、排水管或排水沟，使地面有组织地排水，组成完整的地上地下排水系统。
场地地面坡度也不要过大，坡度过大则影响场地使用。
一船坡度在0.5％—5％之间较好，最大坡度不得超过8％。
?竖向设计应当尽量做到减少土石方工程量，节约工程费用。
最好要做到土石方就地平衡，避免土方二次转运，减少土方用工量。
场地整平一般采用“挖高填低”方式进行，在竖向设计中要注意使挖方量和填方量接近平衡。
只有在排水不畅的低洼地修筑广场时，才以外来客土填方为主。
如(一)(二)好台阶划分、台阶高度、台阶宽度、台阶连接、运输联系、竖向排水等问题。
用这种布置方式时，矿石可惜自重运输，同时也可减少工程量。
(三) 混合式布置：当地形具有多面坡度或具有几个不同水平的整平面时，场地布置可分为若干个区段，每一区段具有不同的斜坡或不同的水平；即所谓按不同水平分区布置。
这种布置方式适用于地形崎呕的大面积工业场地，各工业厂房与构筑物应按生产系统和运输联系的方便条件分区布置。
一般可将铁路车站布置成一个水平，贮矿场布置在另一个水平；主井生产系统的建筑物布置成一个水平，副井生产厂房及与其有联系的坑木场、机修厂、材料库布置成一个水平，行政福利建筑物布置戊一个水平。

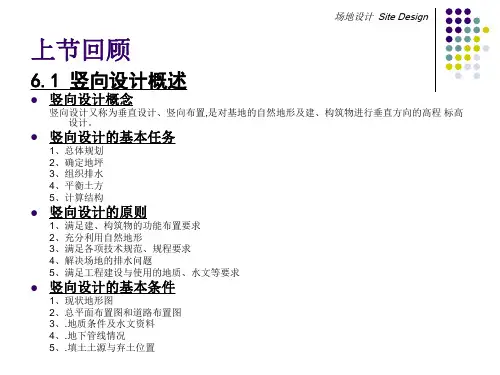

“场地竖向设计“怎么做概念：竖向设计（或称垂直设计、竖向布置）是对基地的自然地形及建筑物（构筑物）进行垂直方向的高程（标高）设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能和经济、安全和景观等方面的要求，成为适宜建设的建筑场地。
竖向设计的依据一般来说，根据建设具体工程项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少工程填挖土方量，因地制宜合理地确定建筑、道路的竖向位置，合理地组织场地地面排水，并解决好场地内外按规划控制要求的高程衔接，这些对场地地面及建、构筑物等的高程(标高)作出的设计与安排，通称为场地竖向设计。
竖向布置的任务1．选择建筑地坪标高和广场等的标高及其连接关系。
2．确定道路标高和坡度。
3．拟定场地排水系统，保证地面排水通畅，不积水。
4．确定场地平土标高，计算土石方填、挖工程量，力求填挖总量最小，并接近平衡5．合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）。
我国现行的相关规范与标准主要有：1、《城市道路交通规划设计规范》2、《城市用地竖向规划规范》3、《防洪标准》4、《城市居住区规划设计规范》5、《室外排水设计规范》1第一节竖向设计的基本知识一、场地设计地面形式场地设计地面形式是将自然地形改造成为满足使用功能的人工地形，依据不同的自然地形坡度，可分别设计成平坡式、台地式及混合式。
1）当自然地形坡度小于8%时，可采用平坡式布置。
2）当自然地形坡度大于8%时，可采用台地式布置。
台地高度以为1.5~3.0m，台地之间应设挡土墙或护坡联系。
3）采用混合式布置时，台地的划分应与场地的功能和使用性质相协调。
下图为平坡式：下图为台地式二、设计地面与自然地面的连接--边坡边坡是一段连续的斜坡面。
为了保证土体和岩石的稳定，斜坡面必须具有稳定的坡度，称为边坡坡度，一般用高宽比表示。
竖向设计流程
1.收集和核实相关资料。
这包括收集工程用地及其附近地区的地形图、水文地质、气象、土壤、植物等现状和历史资料，以及市政建设、地下管线资料、景观规划设计方案及基础资料等。
通过现场踏勘和调研，对这些资料进行核实和修正，确保其准确性和相关性。
2.总体竖向布局。
在景观设计的初步构思阶段，应考虑地形设计和竖向布置。
这一阶段基于对环境和场地地形的充分研究，结合场地的功能组织、结构布局、交通系统、绿化布置、建筑物设计、构筑物设计及辅助设施的安排，初步拟订场地的竖向处理方案和排水的组织方式，并进行有机的统一安排。
3.场地具体竖向布置方案。
在总体竖向布局的基础上，深入进行场地的竖向高程设计，明确表达设计地形，正确处理各高程控制点的关系。
根据场地内排水组织的要求，设计地形坡向，确定分水岭、排水区域、集水线和水流方向，制定地面排水的组织计划。
根据场地周边道路的纵、横断面设计资料及地形、排水和交通要求，确定场地内道路合理的纵坡度、坡长，并定出主要控制点的设计标高，确保与周边道路高程的合理衔接。
拟订建筑室内外标高，合理安排建筑、道路和室外场地之间的高差关系，具体确定建筑物的室内地坪及四角标高。
竖向设计1、一般规定1.1、竖向设计的内容包括：①制定利用与改造地形的方案，合理选择、设计场地的地面形式：依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式；②确定场地坡度、控制点高程、地面形式；③制定合理利用、储存和收集雨水的方案：在干旱、贫水地区，竖向设计应做到使雨水就地渗入地下，或使雨水便于收集储存和利用；④制定合理排除地面和路面雨水的方案：在降雨量大、洪涝多发地区，为减少排放至市政管网及江、河、湖、海的雨水量，竖向设计可考虑雨水就地收集与利用，以利于排洪调蓄；⑤合理组织场地的土石方工程和防护工程；⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。
1.2、竖向设计应满足以下基本要求：①合理利用地形地貌，减少土石方、挡土墙、护坡和建筑基础工程量，减少雨水对土壤的冲刷；②各项工程建设场地的高程要求以及工程管线适宜的埋设深度；③场地地面排水及防洪、排涝的要求；④车行、人行及无障碍设计的技术要求；⑤场地设计高程与周围相应的现状高程(如周围的道路标高、市政管线接口标高等)及规划控制高程之间，有合理的衔接；⑥建筑物与建筑物之间、建筑物与场地之间(包括建筑散水、硬质和软质场地)、建筑物与道路停车场、广场之间，关系合理；⑦有利于保护和改善建设场地及周围场地的环境景观。
1.3、不同类型场地竖向设计宜按照以下步骤进行：①场地的设计高程，应依据相应的现状高程(如城市道路标高、基地附近原有水系的常年水位和最高洪水位、临海地区的海潮防护标高、周围市政管线接口标高等)进行竖向设计；②地形平坦的场地，首先依据周边控制高程，确定室外地坪设计标高及建筑室内地坪标高；③地形复杂的场地，首先对场地地形进行分析，确定地形不同分类(如陡坡、中坡、缓坡等)，以及各类用地的不同功能(如建筑用地、道路、绿地等)，进行场地竖向设计，确定各地形高程与周边控制高程的联系；④大型公共建筑群依据周边控制高程，确定不同性质建筑的室内外标高，并进行场地竖向设计。
