凸轮轴凸轮设计方法

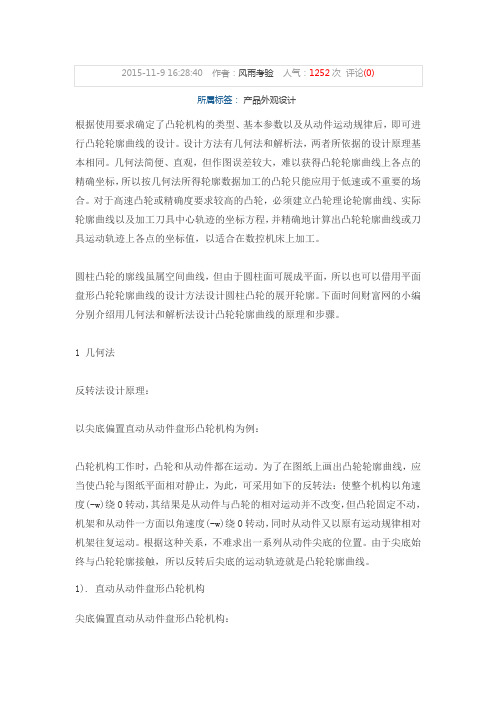

所属标签：产品外观设计根据使用要求确定了凸轮机构的类型、基本参数以及从动件运动规律后，即可进行凸轮轮廓曲线的设计。

设计方法有几何法和解析法，两者所依据的设计原理基本相同。

几何法简便、直观，但作图误差较大，难以获得凸轮轮廓曲线上各点的精确坐标，所以按几何法所得轮廓数据加工的凸轮只能应用于低速或不重要的场合。

对于高速凸轮或精确度要求较高的凸轮，必须建立凸轮理论轮廓曲线、实际轮廓曲线以及加工刀具中心轨迹的坐标方程，并精确地计算出凸轮轮廓曲线或刀具运动轨迹上各点的坐标值，以适合在数控机床上加工。

圆柱凸轮的廓线虽属空间曲线，但由于圆柱面可展成平面，所以也可以借用平面盘形凸轮轮廓曲线的设计方法设计圆柱凸轮的展开轮廓。

下面时间财富网的小编分别介绍用几何法和解析法设计凸轮轮廓曲线的原理和步骤。

1 几何法反转法设计原理：以尖底偏置直动从动件盘形凸轮机构为例：凸轮机构工作时，凸轮和从动件都在运动。

为了在图纸上画出凸轮轮廓曲线，应当使凸轮与图纸平面相对静止，为此，可采用如下的反转法：使整个机构以角速度(-w)绕O转动，其结果是从动件与凸轮的相对运动并不改变，但凸轮固定不动，机架和从动件一方面以角速度(-w)绕O转动，同时从动件又以原有运动规律相对机架往复运动。

根据这种关系，不难求出一系列从动件尖底的位置。

由于尖底始终与凸轮轮廓接触，所以反转后尖底的运动轨迹就是凸轮轮廓曲线。

1). 直动从动件盘形凸轮机构尖底偏置直动从动件盘形凸轮机构：已知从动件位移线图，凸轮以等角速w顺时针回转，其基圆半径为r0，从动件导路偏距为e，要求绘出此凸轮的轮廓曲线。

运用反转法绘制尖底直动从动件盘形凸轮机构凸轮轮廓曲线的方法和步骤如下：1) 以r0为半径作基圆，以e为半径作偏距圆，点K为从动件导路线与偏距圆的切点，导路线与基圆的交点B0(C0)便是从动件尖底的初始位置。

2) 将位移线图s-f的推程运动角和回程运动角分别作若干等分（图中各为四等分）。

自动车床凸轮设计详解日志分类：天下杂侃 | 发表于：自动机床上有一种特别的轴叫凸轮轴,由安装在凸轮轴上的凸轮实现自动化.凸轮的运动决定加工顺序、加工时间、工具的进刀、停止等,是不借助人力进行一系列加工的.这样,在自动机床上凸轮发挥的作用就非常大了,凸轮设计的精确极大地影响作业效率和产品的品质.尤其工程顺序,主轴旋转数,进刀量三要素成为凸轮设计的根本,给作业效率、产品品质带来直接地很大地影响.为了决定这些,必须充分地研究产品的形状、精度材质等条件.并且,该公司使用的自动机床一般是被叫作走心型自动机床.此文本凸轮设计需要的机械数据是以T-7为基准作成的.目录1. 一般说明2. 凸轮的种类3. 不切削运转4. 切削运转5. 尺寸调整6. 设计书的作成7. 凸轮设计的实例(附表) 凸轮设计符号一览表1. 一般说明1. 切削原理走心型万能自动机床,刀具仅在半径方向运转,材料一边旋转一边和主轴台共同向轴方向运转.两个组合在一起运转,可以加工成各种各样的形状.以下是各种加工方式：1.由刀具的移动切削（主轴台不动）如图12.由主轴台的运转切削（刀具不动）如图23.刀具和主轴台组合运动切削。

如图3图1 图2 图3刀具台和主轴台,由各自的凸轮控制运转,通常,凸轮旋转一回就作成一个产品,因此凸轮的设计,计算刀具和主轴的正确运转及其绕主轴360°旋转的正确分布两个作业要大致地区分开来.2. 运转的种类刀具台和主轴台的旋转,包含以下几个意义.(1) 不切削运转非生产角刀具一点也不接触工作物的运转.刀具和主轴台从最初的作业位置向其他作业位置移动运转,主轴台为进刀作业前进，后退运转.弹簧的开闭伴随着此运转.这些运转和必要时间由机械的重要项目来决定.不切削运转为了提高生产率,必须尽可能快速运转提速,把加工时间缩小到最小限度.(2) 切削运转生产角是由一个或两个以上的刀具进行加工的运转.这跟工作物的材质,精加工精度,切削面粗糙度,使用刀具的材质等有直接联系.3. 主轴台的运转HS凸轮主轴台的前进是从板凸轮主轴推动进行,后退由一根弹簧进行.对于主轴台的运转,凸轮的设计可以从1∶1到1∶3的任意值来设定.为了减少不切削运转的时间,选择1∶1更好,但是短的产品和要求特别高精度的部品则选定1∶2或者1∶3.高级精密的设计根据产品选1∶2的多.该公司通常使用1∶2.4. 刀具台的运转(1) 刀番号标准刀具台有5个如图4称为1号刀具台,..5号刀具台.(2) 天平刀架1号刀具台和2号刀具台安装在摆动杆上.此刀具的运转是凸轮运转高度的1/3,构造方面也比其他刀具台好,所以主要用于精度较高的重要部分的精加工切削.并且凸轮的上升有使2号刀具台前进切入,同时使1号刀具台后退的作用.凸轮的下降有与其相反的效果.因此除了主轴台以及1号刀具台的其他所有的刀具台随凸轮上升而前进,(随凸轮)下降而后退.但是,只有1号刀具台与此相反,1号刀具台前进凸轮下降,1号刀具台后退凸轮上升.这是在凸轮设计中必须要注意的事项.(3) VT刀架刀具台3,4,5号刀具台能够由各自的凸轮单独前进、后退运转.这些VT刀架刀具台主要用于粗加工,倒角,突切等作业,必要的话也可以用于精加工切削.3号刀具台的杆比为1∶1(刀具和凸轮的运转相同),4,5号刀具台则变成1∶2(刀具的运转是凸轮运转的1/2),根据情况调整杆比稍微变更也是可以的.附件的杆比,除了特别的部品外一般为1∶1.主轴台HS 1：1～1：3天平刀架NO。

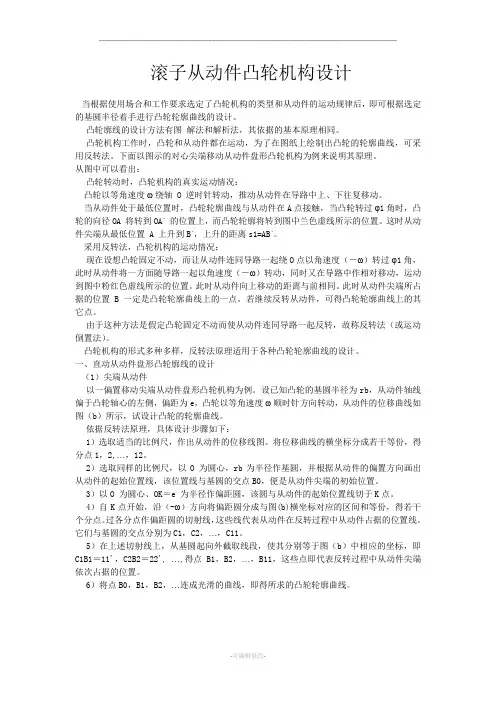

滚子从动件凸轮机构设计当根据使用场合和工作要求选定了凸轮机构的类型和从动件的运动规律后，即可根据选定的基圆半径着手进行凸轮轮廓曲线的设计。

凸轮廓线的设计方法有图解法和解析法，其依据的基本原理相同。

凸轮机构工作时，凸轮和从动件都在运动，为了在图纸上绘制出凸轮的轮廓曲线，可采用反转法。

下面以图示的对心尖端移动从动件盘形凸轮机构为例来说明其原理。

从图中可以看出：凸轮转动时，凸轮机构的真实运动情况：凸轮以等角速度ω绕轴O 逆时针转动，推动从动件在导路中上、下往复移动。

当从动件处于最低位置时，凸轮轮廓曲线与从动件在A点接触，当凸轮转过φ1角时，凸轮的向径OA将转到OA´的位置上，而凸轮轮廓将转到图中兰色虚线所示的位置。

这时从动件尖端从最低位置A上升到B´，上升的距离s1=AB´。

采用反转法，凸轮机构的运动情况：现在设想凸轮固定不动，而让从动件连同导路一起绕O点以角速度（－ω）转过φ1角，此时从动件将一方面随导路一起以角速度（－ω）转动，同时又在导路中作相对移动，运动到图中粉红色虚线所示的位置。

此时从动件向上移动的距离与前相同。

此时从动件尖端所占据的位置 B 一定是凸轮轮廓曲线上的一点。

若继续反转从动件，可得凸轮轮廓曲线上的其它点。

由于这种方法是假定凸轮固定不动而使从动件连同导路一起反转，故称反转法（或运动倒置法）。

凸轮机构的形式多种多样，反转法原理适用于各种凸轮轮廓曲线的设计。

一、直动从动件盘形凸轮廓线的设计（1）尖端从动件以一偏置移动尖端从动件盘形凸轮机构为例。

设已知凸轮的基圆半径为rb，从动件轴线偏于凸轮轴心的左侧，偏距为e，凸轮以等角速度ω顺时针方向转动，从动件的位移曲线如图（b）所示，试设计凸轮的轮廓曲线。

依据反转法原理，具体设计步骤如下：1）选取适当的比例尺，作出从动件的位移线图。

将位移曲线的横坐标分成若干等份，得分点1，2, (12)2）选取同样的比例尺，以O 为圆心，rb为半径作基圆，并根据从动件的偏置方向画出从动件的起始位置线，该位置线与基圆的交点B0，便是从动件尖端的初始位置。

第四节 凸轮机构基本尺寸设计无论是作图法还是解析法，在设计凸轮廓线前，除了需要根据工作要求选定从动件的运动规律外，还需要确定凸轮机构的一些基本参数，如基圆半径b r 、偏距e 、滚子半径r r 等。

一般来讲，这些参数的选择除了应保证从动件能够准确地实现预期的运动规律外，还应当使机构具有良好的受力状况和紧凑的结构。

本节讨论凸轮机构基本尺寸设计的原则和方法。

一、移动滚子从动件盘形凸轮机构1. 压力角同连杆机构一样，压力角也是衡量凸轮机构传力特性好坏的一个重要参数。

所谓凸轮机构的压力角，是指在不计摩擦的情况下，凸轮对从动件作用力的方向线与从动件上力作用点的速度方向之间所夹的锐角。

对于图4-22所示的移动滚子从动件盘形凸轮机构来说，过滚子中心所作理论廓线的法线nn 与从动件运动方向之间的夹角α就是压力角。

（1）压力角与作用力的关系 由图4-22可以看出，凸轮对从动件的作用力F 可以分解成两个分力，即沿着从动件运动方向的分力F '和垂直于运动方向的分力F ''。

只有前者是推动从动件克服载荷的有效分力，而后者将增大从动件与导路间的摩擦，它是一种有害分力。

压力角α越大，有害分力越大。

当压力角α增大到某一数值时，有害分力所引起的摩擦阻力将大于有效分力F '，这时无论凸轮给从动件的作用力有多大，都不能推动从动件运动，即机构将发生自锁。

因此为减小侧向推力，避免自锁，压力角α应越小越好。

图4-22 凸轮机构的压力角（2）压力角与机构尺寸的关系 设计凸轮时，除了应使机构具有良好的受力状况外，还希望机构结构紧凑。

而凸轮尺寸的大小取决于凸轮基圆半径的大小。

在实现相同运动规律的情况下，基圆半径越大，凸轮的尺寸也越大。

因此，要获得轻便紧凑的凸轮机构，就应当使基圆半径尽可能地小。

但是基圆半径的大小又和凸轮机构的压力角有直接的关系。

下面以图4-22为例来说明这种关系。

图中，过滚子中心B 所作理论廓线的法线nn 与过凸轮轴心0A 所作从动件导路的垂线交于P 点，由瞬心定义可知，该点即为凸轮与从动件在此位置时的瞬心，且ϕωd ds v P A ==0。

第九章凸轮机构及其设计§9．1 凸轮机构的应用及分类一、凸轮机构的应用凸轮机构是由具有曲线轮廓或凹槽的构件，通过高副接触带动从动件实现预期运动规律的一种高副机构。

广泛地应用于各种机械，特别是自动机械、自动控制装置和装配生产线中。

（尤其是需要从动件准确地实现某种预期的运动规律时）常用于将“简单转动”→“复杂移动”、“复杂摆动”、“与其它机构组合得到复杂的运动”。

图示为内燃机配气凸轮机构。

具有曲线轮廓的构件1叫做凸轮，当它作等速转动时，其曲线轮廓通过与推杆2的平底接触，使气阀有规律地开启和闭合。

工作对气阀的动作程序及其速度和加速度都有严格的要求，这些要求都是通过凸轮的轮廓曲线来实现的。

组成：凸轮、从动件、机架（高副机构）。

二、凸轮机构的特点1）只需改变凸轮廓线，就可以得到复杂的运动规律；2）设计方法简便；3）构件少、结构紧凑；4）与其它机构组合可以得到很复杂的运动规律5）凸轮机构不宜传递很大的动力；6）从动件的行程不宜过大；7）特殊的凸轮廓线有时加工困难。

三、凸轮机构的类型凸轮机构的分类：1）盘形凸轮按凸轮形状分：2）移动凸轮3）柱体凸轮1）尖底从动件；按从动件型式分：2）滚子从动件；3）平底从动件1）力封闭→弹簧力、重力等按维持高副接触分（封闭）槽形凸轮2）几何封闭等宽凸轮等径凸轮共轭凸轮§9．2 从动件常用运动规律设计凸轮机构时，首先应根据工作要求确定从动件的运动规律，然后再按照这一运动规律设计凸轮廓线。

以尖底直动从动件盘形凸轮机构为例，说明从动件的运动规律与凸轮廓线之间的相互关系。

基本概念：基圆——凸轮理论轮廓曲线最小向径.r0所作的圆。

行程——从动件由最远点到最近点的位移量h（或摆角 ）推程——从动件远离凸轮轴心的过程。

回程——从动件靠近凸轮轴心的过程。

推程运动角——从动件远离凸轮轴心过程，凸轮所转过的角度。

回程运动角——从动件靠近凸轮轴心过程，凸轮所转过的角度。

远休止角——从动件在最远位置停留过程中凸轮所转过的角度。

滚子从动件凸轮机构设计当根据使用场合和工作要求选定了凸轮机构的类型和从动件的运动规律后，即可根据选定的基圆半径着手进行凸轮轮廓曲线的设计。

凸轮廓线的设计方法有图解法和解析法，其依据的基本原理相同。

凸轮机构工作时，凸轮和从动件都在运动，为了在图纸上绘制出凸轮的轮廓曲线，可采用反转法。

下面以图示的对心尖端移动从动件盘形凸轮机构为例来说明其原理。

从图中可以看出：凸轮转动时，凸轮机构的真实运动情况：凸轮以等角速度ω绕轴O 逆时针转动，推动从动件在导路中上、下往复移动。

当从动件处于最低位置时，凸轮轮廓曲线与从动件在A点接触，当凸轮转过φ1角时，凸轮的向径OA 将转到OA´的位置上，而凸轮轮廓将转到图中兰色虚线所示的位置。

这时从动件尖端从最低位置A 上升到B´，上升的距离s1=AB´。

采用反转法，凸轮机构的运动情况：现在设想凸轮固定不动，而让从动件连同导路一起绕O点以角速度（－ω）转过φ1角，此时从动件将一方面随导路一起以角速度（－ω）转动，同时又在导路中作相对移动，运动到图中粉红色虚线所示的位置。

此时从动件向上移动的距离与前相同。

此时从动件尖端所占据的位置B 一定是凸轮轮廓曲线上的一点。

若继续反转从动件，可得凸轮轮廓曲线上的其它点。

由于这种方法是假定凸轮固定不动而使从动件连同导路一起反转，故称反转法（或运动倒置法）。

凸轮机构的形式多种多样，反转法原理适用于各种凸轮轮廓曲线的设计。

一、直动从动件盘形凸轮廓线的设计（1）尖端从动件以一偏置移动尖端从动件盘形凸轮机构为例。

设已知凸轮的基圆半径为rb，从动件轴线偏于凸轮轴心的左侧，偏距为e，凸轮以等角速度ω顺时针方向转动，从动件的位移曲线如图（b）所示，试设计凸轮的轮廓曲线。

依据反转法原理，具体设计步骤如下：1）选取适当的比例尺，作出从动件的位移线图。

将位移曲线的横坐标分成若干等份，得分点1，2, (12)2）选取同样的比例尺，以O 为圆心，rb为半径作基圆，并根据从动件的偏置方向画出从动件的起始位置线，该位置线与基圆的交点B0，便是从动件尖端的初始位置。

1.自动车床主要靠凸轮来控制加工过程，能否设计出一套好的凸轮，是体现自动车床师傅的技术高低的一个标准。

凸轮设计计算的资料不多，在此，我将一些基本的凸轮计算方法送给大家。

凸轮是由一组或多组螺旋线组成的，这是一种端面螺旋线，又称阿基米德螺线。

其形成的主要原理是：由A点作等速旋转运动，同时又使A点沿半径作等速移动，形成了一条复合运动轨迹的端面螺线。

这就是等速凸轮的曲线。

凸轮的计算有几个专用名称：1、上升曲线——凸轮上升的起点到最高点的弧线称为上升曲线2、下降曲线——凸轮下降的最高点到最低点的弧线称为下降曲线3、升角——从凸轮的上升起点到最高点的角度，即上升曲线的角度。

我们定个代号为φ。

4、降角——从凸轮的最高点到最低点的角度，即下降曲线的角度。

代号为φ1。

5、升距——凸轮上升曲线的最大半径与最小半径之差。

我们给定代号为h，单位是毫米。

6、降距——凸轮下降曲线的最大半径与最小半径之差。

代号为h1。

7、导程——即凸轮的曲线导程，就是假定凸轮曲线的升角（或降角）为360°时凸轮的升距（或降距）。

代号为L，单位是毫米。

8、常数——是凸轮计算的一个常数，它是通过计算得来的。

代号为K。

凸轮的升角与降角是给定的数值，根据加工零件尺寸计算得来的。

凸轮的常数等于凸轮的升距除以凸轮的升角，即K=h/φ。

由此得h＝Kφ。

凸轮的导程等于360°乘以常数，即L＝360°K。

由此得L＝360°h/φ。

举个例子：一个凸轮曲线的升距为10毫米，升角为180°，求凸轮的曲线导程。

(见下图) 解：L＝360°h/φ=360°×10÷180°＝20毫米升角(或降角)是360°的凸轮，其升距(或降距)即等于导程。

这只是一般的凸轮基本计算方法，比较简单，而自动车床上的凸轮，有些比较简单，有些则比较复杂。

在实际运用中，许多人只是靠经验来设计，用手工制作，不需要计算，而要用机床加工凸轮，特别是用数控机床加工凸轮，却是需要先计算出凸轮的导程，才能进行电脑程序设计。

凸轮机构的设计和计算凸轮机构是一种常见的运动机构，由凸轮和从动件组成，通过凸轮的形状和运动来驱动从动件进行指定的运动。

凸轮机构广泛应用于各种机械设备和工业生产中，如发动机、机械传动系统、自动化生产线等。

本文将介绍凸轮机构的设计和计算方法，具体内容如下：一、凸轮机构的设计：1.确定从动件的运动要求：根据机械装置的功能和要求，确定从动件的运动方式，如直线运动、往复运动、旋转运动等。

2.选择凸轮的类型：根据从动件的运动要求和机械结构的特点，选择合适的凸轮类型，如往复凸轮、圆柱凸轮等。

3.设计凸轮曲线：根据从动件的运动要求和凸轮的类型，设计凸轮曲线，使得从动件的运动符合需求。

4.确定凸轮轴的位置和方向：根据凸轮曲线和从动件的位置关系，确定凸轮轴所在的位置和方向。

5.合理布局机构：根据机械装置的空间限制和结构特点，合理布局凸轮机构的各个组成部分。

二、凸轮机构的计算：1.凸轮曲线参数计算：根据从动件的运动要求和机械结构的特点，计算凸轮曲线的参数，如内凸高度、内凸角度、外凸高度、外凸角度等。

2.凸轮轴的定位计算：根据凸轮曲线和从动件的位置关系，计算凸轮轴所在的位置和方向，以确保从动件能够完整地运动。

3.从动件的运动轨迹计算：根据凸轮曲线和凸轮轴的位置，计算从动件在运动轨迹上的坐标点，以确保从动件的运动符合需求。

4.从动件的运动速度和加速度计算：根据从动件的运动轨迹和凸轮轴的角速度、角加速度，计算从动件的运动速度和加速度，以确保运动过程的稳定性和安全性。

三、凸轮机构的优化：1.优化凸轮曲线形状：通过调整凸轮曲线的形状，使得从动件的运动更加平稳、稳定和高效。

2.优化凸轮轴的位置和方向：通过调整凸轮轴的位置和方向，使得整个凸轮机构的布局更加紧凑、简洁，并且符合实际使用要求。

3.优化从动件的设计：通过改进从动件的结构和材料，减小惯性负载和摩擦损失，提高机械装置的性能和使用寿命。

4.优化机构的传动方式：通过改变凸轮机构的传动方式，如采用齿轮传动或者链条传动，来提高传动效率和可靠性。

所属标签：产品外观设计根据使用要求确定了凸轮机构的类型、基本参数以及从动件运动规律后，即可进行凸轮轮廓曲线的设计。

设计方法有几何法和解析法，两者所依据的设计原理基本相同。

几何法简便、直观，但作图误差较大，难以获得凸轮轮廓曲线上各点的精确坐标，所以按几何法所得轮廓数据加工的凸轮只能应用于低速或不重要的场合。

对于高速凸轮或精确度要求较高的凸轮，必须建立凸轮理论轮廓曲线、实际轮廓曲线以及加工刀具中心轨迹的坐标方程，并精确地计算出凸轮轮廓曲线或刀具运动轨迹上各点的坐标值，以适合在数控机床上加工。

圆柱凸轮的廓线虽属空间曲线，但由于圆柱面可展成平面，所以也可以借用平面盘形凸轮轮廓曲线的设计方法设计圆柱凸轮的展开轮廓。

下面时间财富网的小编分别介绍用几何法和解析法设计凸轮轮廓曲线的原理和步骤。

1 几何法反转法设计原理：以尖底偏置直动从动件盘形凸轮机构为例：凸轮机构工作时，凸轮和从动件都在运动。

为了在图纸上画出凸轮轮廓曲线，应当使凸轮与图纸平面相对静止，为此，可采用如下的反转法：使整个机构以角速度(-w)绕O转动，其结果是从动件与凸轮的相对运动并不改变，但凸轮固定不动，机架和从动件一方面以角速度(-w)绕O转动，同时从动件又以原有运动规律相对机架往复运动。

根据这种关系，不难求出一系列从动件尖底的位置。

由于尖底始终与凸轮轮廓接触，所以反转后尖底的运动轨迹就是凸轮轮廓曲线。

1). 直动从动件盘形凸轮机构尖底偏置直动从动件盘形凸轮机构：已知从动件位移线图，凸轮以等角速w顺时针回转，其基圆半径为r0，从动件导路偏距为e，要求绘出此凸轮的轮廓曲线。

运用反转法绘制尖底直动从动件盘形凸轮机构凸轮轮廓曲线的方法和步骤如下：1) 以r0为半径作基圆，以e为半径作偏距圆，点K为从动件导路线与偏距圆的切点，导路线与基圆的交点B0(C0)便是从动件尖底的初始位置。

2) 将位移线图s-f的推程运动角和回程运动角分别作若干等分（图中各为四等分）。

凸轮机构设计与动力学分析凸轮机构是一种重要的机械传动系统，用于将旋转运动转换成直线运动。

它是许多机械设备和工业生产线的核心部件之一，广泛应用于汽车、机器人、纺织、食品加工等领域。

本文旨在介绍凸轮机构的设计原理和动力学分析方法，为读者提供一些有关凸轮机构的基本知识和实用技巧。

一、凸轮机构的工作原理凸轮机构是由凸轮轴、凸轮和摆杆等部件组成的，其中凸轮是一个形状奇特的零件，通常由一圆柱形或锥形轴与一个凸起相连接而成。

凸轮轴和摆杆的运动轨迹是由凸轮轴的几何形状和参数决定的。

当凸轮轴旋转时，凸轮与摆杆发生相对运动，从而使摆动杆产生直线运动或允许摆动杆在取向不变的情况下旋转。

杆件的运动轨迹可以显式地表示为位置、速度和加速度方程式，这为凸轮机构的性能分析和优化提供了扎实的理论基础。

二、凸轮机构的设计方法在设计凸轮机构时，我们需要考虑以下几个因素：1. 运动要求：根据设备的需求，确定凸轮机构所需的运动类型和要求。

2. 摆杆结构：选择摆杆的长度、截面和形状，以及凸轮轴和摆动杆的垂直距离。

3. 凸轮形状：根据摆杆的运动要求和限制，选择最合适的凸轮形状。

4. 传动方式：根据凸轮机构的运动类型和要求，选择最合适的传动方式，如凸轮与摆动杆的直接接触或传动链条。

在实际设计中，我们可以采用以下方法来优化凸轮机构的性能：1. 确定凸轮形状：根据运动要求和制造成本，选择最合适的凸轮形状。

通常情况下，我们可以使用标准凸轮形状，如圆形、椭圆形和抛物线形等。

2. 调整凸轮轴位置：根据凸轮轴的位置和方向，调整凸轮的运动轨迹，以满足摆动杆的运动要求和限制。

3. 优化摆杆参数：根据摆动杆的长度、截面和形状，优化摆动杆的质量和稳定性，最大限度地提高运动精度和工作效率。

三、凸轮机构的动力学分析凸轮机构的动力学分析是评价凸轮机构运动性能的重要方法，可以预测和控制凸轮机构的位置、速度、加速度和力学性能等方面的变化。

常用的动力学分析方法包括：1. 几何法：利用几何原理和运动学方程，计算凸轮机构的位置、速度和加速度等参数。

自动车床主要靠凸轮来控制加工过程，能否设计出一套好的凸轮，是体现自动车床师傅的技术高低的一个标准。

凸轮设计计算的资料不多，在此，我将一些基本的凸轮计算方法送给大家。

凸轮是由一组或多组螺旋线组成的，这是一种端面螺旋线，又称阿基米德螺线。

其形成的主要原理是：由A点作等速旋转运动，同时又使A点沿半径作等速移动，形成了一条复合运动轨迹的端面螺线。

这就是等速凸轮的曲线。

凸轮的计算有几个专用名称：1、上升曲线——凸轮上升的起点到最高点的弧线称为上升曲线2、下降曲线——凸轮下降的最高点到最低点的弧线称为下降曲线3、升角——从凸轮的上升起点到最高点的角度，即上升曲线的角度。

我们定个代号为φ。

4、降角——从凸轮的最高点到最低点的角度，即下降曲线的角度。

代号为φ1。

5、升距——凸轮上升曲线的最大半径与最小半径之差。

我们给定代号为h，单位是毫米。

6、降距——凸轮下降曲线的最大半径与最小半径之差。

代号为h1。

7、导程——即凸轮的曲线导程，就是假定凸轮曲线的升角（或降角）为360°时凸轮的升距（或降距）。

代号为L，单位是毫米。

8、常数——是凸轮计算的一个常数，它是通过计算得来的。

代号为K。

凸轮的升角与降角是给定的数值，根据加工零件尺寸计算得来的。

凸轮的常数等于凸轮的升距除以凸轮的升角，即K=h/φ。

由此得h＝Kφ。

凸轮的导程等于360°乘以常数，即L＝360°K。

由此得L＝360°h/φ。

举个例子：一个凸轮曲线的升距为10毫米，升角为180°，求凸轮的曲线导程。

(见下图) 解：L＝360°h/φ=360°×10÷180°＝20毫米升角(或降角)是360°的凸轮，其升距(或降距)即等于导程。

这只是一般的凸轮基本计算方法，比较简单，而自动车床上的凸轮，有些比较简单，有些则比较复杂。

在实际运用中，许多人只是靠经验来设计，用手工制作，不需要计算，而要用机床加工凸轮，特别是用数控机床加工凸轮，却是需要先计算出凸轮的导程，才能进行电脑程序设计。
