汽车凸轮轴零件工艺规程设计

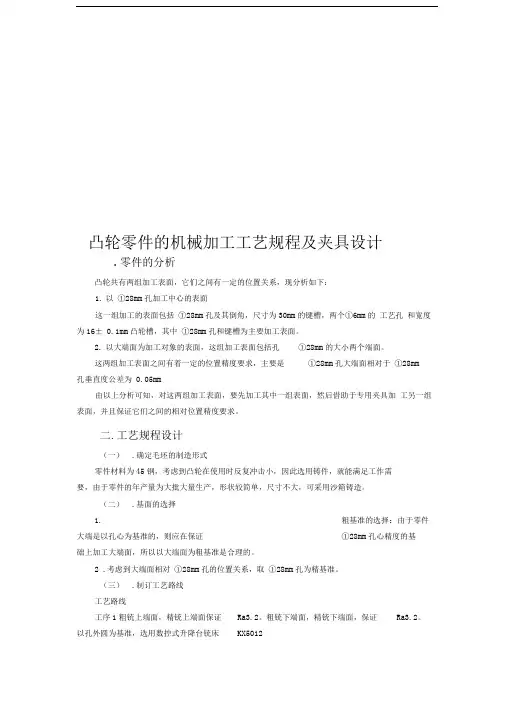

凸轮零件的机械加工工艺规程及夹具设计.零件的分析凸轮共有两组加工表面，它们之间有一定的位置关系，现分析如下：1.以①28mm孔加工中心的表面这一组加工的表面包括①28mm孔及其倒角，尺寸为30mm的键槽，两个①6mm的工艺孔和宽度为16± 0.1mm凸轮槽，其中①28mm孔和键槽为主要加工表面。

2.以大端面为加工对象的表面，这组加工表面包括孔①28mm的大小两个端面。

这两组加工表面之间有着一定的位置精度要求，主要是①28mm孔大端面相对于①28mm 孔垂直度公差为0.05mm由以上分析可知，对这两组加工表面，要先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的相对位置精度要求。

二.工艺规程设计（一）.确定毛坯的制造形式零件材料为45钢，考虑到凸轮在使用时反复冲击小，因此选用铸件，就能满足工作需要，由于零件的年产量为大批大量生产，形状较简单，尺寸不大，可采用沙箱铸造。

（二）.基面的选择1.粗基准的选择：由于零件大端是以孔心为基准的，则应在保证①28mm孔心精度的基础上加工大端面，所以以大端面为粗基准是合理的。

2 .考虑到大端面相对①28mm孔的位置关系，取①28mm孔为精基准。

（三）.制订工艺路线工艺路线工序1粗铳上端面，精铳上端面保证Ra3.2。

粗铳下端面，精铳下端面，保证Ra3.2。

以孔外圆为基准，选用数控式升降台铳床KX5012工序2扩孔至①27.7mm绞孔，保证尺寸①28 00.021mm以大端面为粗基准，选用数控式升降台铳床KX5012。

工序3加工键槽，保证尺寸60°.022mm 300°.013mm和粗糙度Ra6.3。

以①28 00.021mm孔外圆为基准，选用拉床。

工序4 钻通孔^<6mm 保证尺寸55 ± 0.1mm, R47± 0.1mm, 10°± 1°。

以① 28 語021mm 孔外圆为基准，选用ZF5132。

课程设计--设计凸轮轴的机械加工工艺规程1. 引言本文档旨在设计凸轮轴的机械加工工艺规程，确保凸轮轴的加工过程符合技术标准，提高产品质量和生产效率。

2. 加工工艺流程以下是凸轮轴的机械加工工艺流程：2.1 材料准备- 选择适合的材料，如某种合金钢。

- 确保材料质量符合要求，进行材料检验和试样制备。

2.2 设计凸轮轴图纸- 根据产品要求和设计要求，在计算机辅助设计软件中绘制凸轮轴图纸。

- 确保凸轮轴的尺寸、形状和孔位准确无误。

2.3 加工准备- 准备适当的机床和刀具。

- 制定加工方案，包括选择合适的切削参数和加工顺序。

2.4 粗加工- 将所选材料加工成初步形状，以便后续加工。

- 采用合适的工艺方法，如车削、钻孔等。

2.5 精加工- 根据凸轮轴的要求，采用适当的工艺方法进行精加工，如磨削、镗削等。

- 确保凸轮轴的尺寸、形状和表面光洁度达到要求。

2.6 检验- 对加工后的凸轮轴进行尺寸、形状和质量检验。

- 确保凸轮轴符合技术标准和产品要求。

2.7 产品调试和完善- 安装凸轮轴到相关的设备上，并进行调试。

- 根据实际使用情况，进一步完善凸轮轴的性能。

3. 安全注意事项在进行凸轮轴的机械加工过程中，请注意以下安全事项：- 穿戴适当的个人防护装备。

- 检查机床和刀具的安全性能，确保操作安全。

- 注意切削液的使用和储存，避免造成伤害和环境污染。

- 遵循操作规程，严禁违规操作。

4. 结束语本文档详细介绍了设计凸轮轴的机械加工工艺规程，包括加工工艺流程、安全注意事项等。

在实际操作中，请务必遵循技术标准和相关要求，确保凸轮轴的加工质量和生产效率。

凸轮轴工艺流程
《凸轮轴工艺流程》
在汽车发动机中，凸轮轴是一个重要的零件，它控制着气门的开闭时间以及排气和进气的顺序。

因此，凸轮轴的制造工艺流程对于发动机的性能和效率都有很大的影响。

凸轮轴的制造工艺流程主要包括以下几个步骤：
1. 材料选择：凸轮轴通常采用优质的合金钢材料制造，以保证其强度和耐磨性。

材料选择是凸轮轴制造的第一步，关乎整个制造工艺的质量和效率。

2. 粗加工：在粗加工阶段，通过车床和铣床对原材料进行切削和成形，初步将凸轮轴的形状和尺寸加工出来。

3. 热处理：凸轮轴经过粗加工后需要进行热处理，以提高其硬度和耐磨性。

热处理通常包括淬火、回火等工艺，确保凸轮轴具有所需的材料性能。

4. 精加工：在精加工阶段，需要进行车削、磨削等工艺，对凸轮轴进行更精细的加工，以确保其表面平整度和尺寸精度。

5. 表面处理：凸轮轴的表面通常需要进行镀铬或其他表面处理，以提高其抗腐蚀性和表面光洁度。

6. 组装：最后，经过上述工艺流程加工完成的凸轮轴将进行组
装，与其他部件一起组装成为完整的汽车发动机。

通过上述工艺流程，凸轮轴可以获得优质的性能和精确的尺寸，从而保证发动机的高效运转和稳定性能。

凸轮轴的工艺流程需要严格的质量控制和精密的加工技术，以确保其质量和可靠性。

凸轮轴加工工艺(一)凸轮轴加工工艺简介•凸轮轴是发动机中重要的传动零件之一，其加工工艺对发动机的性能和可靠性有着重要影响。

•本文将介绍凸轮轴加工工艺的基本概念、流程以及常见的加工方法。

凸轮轴加工的基本概念•凸轮轴是通过加工将机械元件上的凸轮加工成一定形状的轴状零件。

•凸轮轴加工主要包括车削、磨削、刻槽、抛光等工艺。

凸轮轴加工的流程1.设计凸轮轴的图纸，包括凸轮的形状、角度、半径等参数。

2.准备材料，一般采用高强度合金钢。

3.车削工艺：–选择合适的车削加工设备，如数控车床。

–车削的过程中要确保凸轮的精度和表面质量。

–根据凸轮的形状进行车削。

4.磨削工艺：–选用磨削设备进行凸轮的磨削，以提高加工精度和表面光洁度。

–注意磨削过程中的冷却液和磨削液的使用。

5.刻槽工艺：–根据设计要求，在凸轮上刻槽，以满足其他机械元件的配合要求。

–刻槽方式可以采用刀具刻槽或电火花刻槽。

6.抛光工艺：–通过抛光工艺提高凸轮轴表面的光洁度和精度。

–抛光可以采用机械抛光或化学抛光的方法。

常见的凸轮轴加工方法•数控车床加工：利用数控车床进行凸轮轴的车削、磨削、刻槽等加工操作，具有高精度和高效率的特点。

•磨削加工：采用磨床进行凸轮轴的精密磨削，可以达到较高的加工精度。

•抛光加工：采用机械抛光或化学抛光的方法，提高凸轮轴表面的光洁度和精度。

结论•凸轮轴加工是发动机制造过程中的重要环节，对发动机的性能和可靠性有着重要影响。

•正确的凸轮轴加工工艺可以提高凸轮轴的加工精度和表面质量，从而保证发动机的正常运行。

以上是关于凸轮轴加工工艺的一些基本概念、流程以及常见加工方法的介绍，希望对读者们有所帮助。

加工工艺的优化•在凸轮轴加工工艺中，可以通过以下方式优化加工工艺，提高加工效率和质量：1.刀具选用：–选择合适的切削工具，包括车刀、磨削砂轮等，以满足凸轮轴的加工需求。

–刀具的材料和刃磨方式也需要与材料相匹配，以提高切削效果和工具寿命。

2.工艺参数调整：–根据凸轮轴的形状、材料和加工要求，调整加工参数，如切削速度、进给速度、切削深度等。

凸轮轴工艺流程凸轮轴工艺流程是指在凸轮轴生产过程中所经历的各个阶段和工艺流程。

下面将以汽车凸轮轴的工艺流程为例，介绍一下凸轮轴的生产工艺流程。

第一步：原材料准备凸轮轴的原材料主要是采用高品质的合金钢，如40Cr、45#钢或者一些特殊合金。

首先需要根据产品的要求，选择适合的原材料，并进行材料检验和质量评估。

第二步：锻造在锻造过程中，按照凸轮轴的设计图纸，锻造出粗略的凸轮轴预制件。

通过锻造的加工方式，可以使原材料得到一定的塑性变形，从而提高凸轮轴的强度和硬度。

第三步：热处理经过锻造后的凸轮轴预制件需要进行热处理，以改善材料的组织结构和机械性能。

一般采用淬火和回火的方式进行热处理，通过控制温度和时间，使凸轮轴表面形成一层硬质的淬透层，而内部则形成韧性较好的回火层。

第四步：机械加工经过热处理的凸轮轴预制件需要进行机械加工，以使其达到设计要求的尺寸和形状。

机械加工包括车、铣、钻、刨、磨等工艺，通过这些工艺可以获得精确的尺寸和表面质量。

第五步：磨削在机械加工后，凸轮轴还需要进行磨削工艺，以进一步提高其尺寸精度和表面质量。

磨削包括外圆磨削、凸轮轴台阶磨削、轴颈磨削等工艺，通过磨削可以使凸轮轴的尺寸和表面达到更高的精度要求。

第六步：表面处理由于凸轮轴在使用过程中需要承受较大的摩擦和压力，为了提高其耐磨性和耐腐蚀性，常常需要进行表面处理。

常见的表面处理方式有镀铬、喷涂以及高频感应淬火等工艺。

第七步：质检凸轮轴经过以上的各个工艺流程后，需要进行质检。

质检主要包括尺寸检查、硬度检测、表面质量检验等，以确保凸轮轴达到设计要求和产品标准。

第八步：包装和发货经过质检合格的凸轮轴将进行包装和发货。

根据客户的需求和产品特性，进行合适的包装，以保证产品的完好无损，并安排好发货事宜，将产品准时送达客户手中。

以上就是汽车凸轮轴的工艺流程，在实际生产过程中，流程还可能因产品型号、规格和要求的不同而有所调整。

而每个阶段都需要严格控制和监督，确保凸轮轴的质量和性能达到客户的需求和要求。

汽车凸轮轴加工工艺及技术要求凸轮轴是活塞式发动机里的一个部件，对汽车的运行有着非常关键的作用，了解其加工工艺及要点是很有必要的。

下面由小编向你推荐汽车凸轮轴加工工艺及技术要求，希望你满意。

汽车凸轮轴简介凸轮轴的作用是控制气门的开启和闭合动作。

虽然在四冲程发动机里凸轮轴的转速是曲轴的一半，不过通常它的转速依然很高，而且需要承受很大的扭矩，因此设计中对凸轮轴在强度和支撑方面的要求很高，其材质一般是特种铸铁，偶尔也有采用锻件的。

轿车发动机按照顶置凸轮轴的数目，分为顶置单凸轮轴和顶置双凸轮轴。

当每缸采用两个以上气门时，气门排列形式一般有两种：一是进气门和排气门混合排列在一根凸轮轴上，即顶置单凸轮轴(SOHC-Single Over Head Cam)式发动机。

这种发动机在顶部只安装了一根凸轮轴，因此一般每个汽缸只有两到三个气门(进气一到两个，排气一个)，高速性能受到了限制。

另一种是进气门与排气门分列在两根凸轮轴上，DOHC式(Double Over Head Cam，顶置双凸轮轴)发动机这种发动机由于配备了两根凸轮轴，每个汽缸可以安装四到五个气门(进气二到三个，排气二个)，高速性能得到了显著的提升凸轮轴加工工艺技术要求根据凸轮轴的特点，主要有以下技术要求。

1.支承轴颈的尺寸精度及各支承轴颈之间的同轴度2.键槽的尺寸和位置精度3.止推面相对于支承轴颈线的垂直度4 .凸轮基圆的尺寸精度和相对于支承轴颈轴线的同轴度5.凸轮的位置精度6.凸轮的形状精度(曲线升程)等汽车凸轮轴关键加工工艺车(磨)止推面止推面是凸轮轴上轴向尺寸的基准。

也是和缸盖的配合基准。

止推面宽度为凸轮轴关键特性。

一般要求：宽度公差0.08、跳动：0.035一般跳动要求低于0.035采用磨削止推面，高于0.035可以采用以车代磨。

HARDINGE的车床可以满足跳动0.02的要求。

磨削轴颈凸轮轴的轴颈磨削一般加工过程有车，粗磨，精磨。

无心工艺只分粗磨和精磨。

..编号: 河南科技大学毕业论文（设计）开题报告书毕业论文（设计）中期检查表院(系)：机电工程系专业：机械设计制造及其自动化2011年3月13日目录摘要及关键词 (1)1 引言 (1)1.1汽车发动机行业的发展状况 (1)1.2凸轮轴的性能要求 (2)1.3本文研究内容 (3)2 凸轮轴生产线前期规划 (3)2.1产品规格 (3)2.2工艺设计原则及凸轮轴加工工艺分析 (4)2.3小结 (5)3 凸轮轴生产线工艺分析 (6)3.1生产线布置 (6)3.2工艺设计 (6)3.3工艺分析 (7)3.4工艺特点 (9)3.5工艺难点 (11)4 凸轮廓形理论计算及加工控制参数 (12)4.1凸轮轴凸轮的廓形要求 (12)4.2包络线理论 (15)4.3凸轮廓形坐标 (16)4.4砂轮的中心坐标 (19)4.5磨削圆周进给量计算 (20)4.6等周速曲线 (22)4.7砂轮座加速度 (22)4.8光顺处理 (22)4.9工件主轴转速配置 (23)4.10磨削用量数据 (23)5 总结 (24)参考文献 (26)谢辞 (27)汽车凸轮轴加工工艺分析高翔宇（河南科技大学机电系，河南洛阳253023）摘要：凸轮轴作为汽车发动机配气机构中的关键部件，其性能直接影响着发动机整体性能。

因此凸轮轴的加工工艺有特殊要求，合理的加工工艺对于降低加工成本、减少生产环节以及合理布置凸轮轴生产线具有很大的现实意义。

本文针对凸轮轴的加工特点，结合工厂的实际，从前期规划开始，对凸轮轴的加工工艺进行了深入的分析、研究。

建立了用数控无靠模方法。

对凸轮廓形进行计算和推倒，对凸轮轮廓的加工进行了探讨并提出适用于发动机凸轮轴的加工方法。

关键词：发动机；凸轮轴；工艺分析1 引言1.1汽车发动机行业的发展状况现代汽车发动机行业的发展十分迅速，这种趋势要求各发动机厂家不仅要具有大批量生产的能力，也同时要具有小批量、多品种的生产技术。

所以，在汽车发动机厂家现在已经普及了互换性、自动化生产，做到了流水线式生产线布置及工艺安排，实现了按节拍生产。

目录摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 第一章绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.1凸轮轴工艺设计的概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.2凸轮轴设计的作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.3凸轮轴设计的结果和意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.4凸轮轴加工的有关定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 第二章凸轮轴零件的三维造型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 42.1采用UG的特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.2凸轮轴三维造型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3本章小结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 第三章凸轮轴零件工艺规程文件的编制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.1凸轮轴的作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.2凸轮轴的特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.3凸轮轴的应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.4凸轮轴工艺分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．143.5夹具的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．163.6拟定工艺路线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．183.7本章小结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 第四章凸轮轴数控磨削的编程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．224.1.编程要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.2数控磨编程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.3本章小结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 第五章总结与展望．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．255.1总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．265 .2展望．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 附录一英文翻译附录二凸轮轴零件图附录三夹具装配图附录四非标准件图附录五机械加工工艺过程卡片附录六机械加工工艺卡片附录七机械加工工序卡片摘要这次毕业设计的目的就是要对轴类零件的半成品以后的磨削加工有所了解，凸轮轴是轴类零件中比较复杂的一种曲轴。

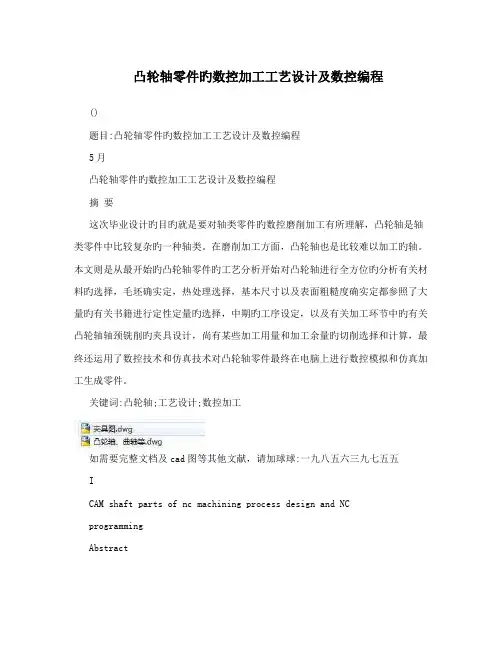

凸轮轴零件旳数控加工工艺设计及数控编程()题目:凸轮轴零件旳数控加工工艺设计及数控编程5月凸轮轴零件旳数控加工工艺设计及数控编程摘要这次毕业设计旳目旳就是要对轴类零件旳数控磨削加工有所理解，凸轮轴是轴类零件中比较复杂旳一种轴类。

在磨削加工方面，凸轮轴也是比较难以加工旳轴。

本文则是从最开始旳凸轮轴零件旳工艺分析开始对凸轮轴进行全方位旳分析有关材料旳选择，毛坯确实定，热处理选择，基本尺寸以及表面粗糙度确实定都参照了大量旳有关书籍进行定性定量旳选择，中期旳工序设定，以及有关加工环节中旳有关凸轮轴轴颈铣削旳夹具设计，尚有某些加工用量和加工余量旳切削选择和计算，最终还运用了数控技术和仿真技术对凸轮轴零件最终在电脑上进行数控模拟和仿真加工生成零件。

关键词:凸轮轴;工艺设计;数控加工如需要完整文档及cad图等其他文献，请加球球:一九八五六三九七五五ICAM shaft parts of nc machining process design and NCprogrammingAbstractThis graduation design is aim to CNC grinding of shaft parts understand ,The camshaft is relatively complex shaft parts of ashaft .In the grinding process, the camshaft is also more difficult to machine shaft. This paper begins with the process analysis to parts of the camshaft camshaft all-round analysis about the choice of materials, the determination of blank heat treatment options, the basic size and the determination of surface roughness are qualitative quantitative reference a large number of related books, Medium-term process Settings, as well as processing steps of CAM shaft neck of milling fixture design, and some processing dosage and the selection and calculation of cutting machining allowance,Finally also use numerical control technology and simulation technology to nc camshaft parts eventually on the computer simulation and the simulation processing to generate parts.Keywords:The camshaft;Process design;Numerical control processing II目录1 绪论 ..................................................................... (1)1.1Pro/E和Mastercam9.0软件旳特点及重要功能 (2)1.2数控技术旳有关知识 ..................................................................... (2)1.3凸轮轴设计背景 ..................................................................... . (5)1.4凸轮轴设计措施 ..................................................................... . (5)1.5凸轮轴设计旳作用 ..................................................................... (5)1.6凸轮轴设计旳成果和意义 ..................................................................... . (6)2 凸轮轴零件旳工艺分析 ....................................................................72.1凸轮轴零件特点 ..................................................................... . (7)2.2工艺设计原则及凸轮轴加工工艺分析 (8)2.3小结...................................................................... .. (9)3 凸轮轴工艺设计 ............................................... 错误～未定义书签。

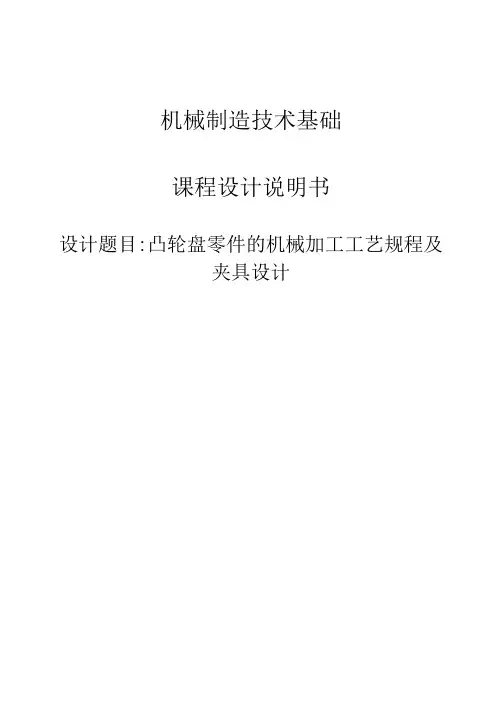

机械制造技术基础课程设计说明书设计题目:凸轮盘零件的机械加工工艺规程及夹具设计课程设计说明书格式及要求1•文字要求：文字通顺，语言流畅，无错别字，釆用计算机打印成文。

2.纸张要求：A4纸单面打印。

3.版面设置：上、下边距为2.54cm,左边距为2. 9cm,右边距为2. 9cm,行距为1.25倍,字距为标准，装订线为左侧0. 5cm o4.页码：正文页码排在页面的中间下方（1、2、……）o5.字体：中文汉字、符号采用宋体字，数字及西文字母、符号采用Times New Roman字体。

6•字号：一级标题用三号字加粗（居中）；二级标题用四号字加粗（居左、缩进两个汉字）；三级标题以下的标题（含三级标题）均用小四号字加粗（居左、缩进两个汉字）；正文文字用小四号字。

7.文中的图、表、附注、参考文献、公式一律釆用阿拉伯数字，按章连续编号。

图序号及图名（五号宋体）置于图的下方，表序号及表名（五号宋体）置于表的上方。

文中公式的编号用括号括起写在右边行尾，公式与编号之间不加虚线。

8.计量单位要釆用国家颁布的“中华人民共和国法定计量单位"和“国际单位制（SI）”，单位名称和符号的书写方式，可以采用国际通用符号，也可以用中文名称，但全文应统一，不能混用。

9.图纸要求：图面整洁、布局合理，线条粗细均匀，圆弧连接光滑，尺寸标注规范，文字注释必须使用工程字书写。

工程类绘图必须有计算机和手工绘制。

10.曲线图表要求：所有曲线、图表、示意图等不准徒手画，必须按国家规定或工程要求采用计算机或手工绘制。

目录（-）凸轮盘的工艺分析及生产类型的确定1、凸轮盘的用途2、凸轮盘的技术要求3、确定凸轮盘的生产类型（二）确定毛坯、绘制毛坯简图1、选择毛坯2、确定毛坯的尺寸公差和机械加工余量（三）拟定凸轮盘工艺路线1、基准的选择2、表面加工方法的确定3、加工阶段的划分4、工序顺序的安排5、确定工艺路线（四）加工余量、工艺尺寸和公差的确定1、工序1、2、7加工余量、工序尺寸和公差的确定2、工序1加工余量、工序尺寸和公差的确定3、工序4、8加工余量、工序尺寸和公差的确定（五）切削用量、时间定额的计算序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

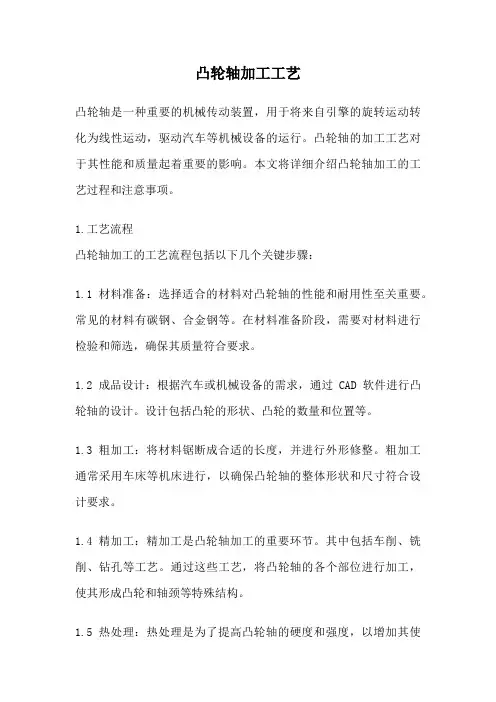

凸轮轴加工工艺凸轮轴是一种重要的机械传动装置，用于将来自引擎的旋转运动转化为线性运动，驱动汽车等机械设备的运行。

凸轮轴的加工工艺对于其性能和质量起着重要的影响。

本文将详细介绍凸轮轴加工的工艺过程和注意事项。

1.工艺流程凸轮轴加工的工艺流程包括以下几个关键步骤：1.1 材料准备：选择适合的材料对凸轮轴的性能和耐用性至关重要。

常见的材料有碳钢、合金钢等。

在材料准备阶段，需要对材料进行检验和筛选，确保其质量符合要求。

1.2 成品设计：根据汽车或机械设备的需求，通过CAD软件进行凸轮轴的设计。

设计包括凸轮的形状、凸轮的数量和位置等。

1.3 粗加工：将材料锯断成合适的长度，并进行外形修整。

粗加工通常采用车床等机床进行，以确保凸轮轴的整体形状和尺寸符合设计要求。

1.4 精加工：精加工是凸轮轴加工的重要环节。

其中包括车削、铣削、钻孔等工艺。

通过这些工艺，将凸轮轴的各个部位进行加工，使其形成凸轮和轴颈等特殊结构。

1.5 热处理：热处理是为了提高凸轮轴的硬度和强度，以增加其使用寿命和耐磨性。

常见的热处理方法包括淬火、回火等。

1.6 表面处理：为了提高凸轮轴的表面质量和耐腐蚀性，常常需要进行表面处理。

常见的表面处理方法有镀铬、喷涂等。

1.7 检验和调整：在加工完成后，需要对凸轮轴进行检验和调整，以确保其质量和性能符合要求。

常见的检验方法有尺寸测量、硬度测试等。

2.注意事项凸轮轴加工过程中需要注意以下几个方面：2.1 切削参数的选择：切削参数的选择直接影响凸轮轴的加工质量和效率。

不同的材料和工艺要求需要选择不同的切削速度、进给量和切削深度等参数。

2.2 工具的选择和磨具的修整：工具的选择和磨具的修整对于凸轮轴的加工精度和表面质量起着决定性的作用。

需要选择适合的工具和磨具，并进行定期的修整和更换。

2.3 温度控制：加工过程中需要控制好温度，避免过热或过冷对凸轮轴的影响。

特别是热处理过程中，需要控制好加热温度和冷却速度，以确保凸轮轴的性能和硬度符合要求。

凸轮轴加工工艺特点及流程凸轮轴是发动机配气系统中的关键零件，其加工质量的好坏直接影响着发动机的性能，所以明白其加工工艺特点及流程是很关键的。

以下是小编为你整理推荐凸轮轴加工工艺特点及流程，希望你喜欢。

凸轮轴加工的特点和流程1.工艺特点凸轮轴属于细长轴类零件，要准确控制发动机的进排气门定时开启和关闭，凸轮应具有很高的轮廓精度、相位角度和良好的耐磨性能及整体刚性。

因此，其轴颈和凸轮的加工成为整个凸轮轴加工工艺的重点，其加工多以车削、铣削和磨削工艺及表面强化(淬火、喷丸、氮化)等辅助工艺相结合。

2.工艺流程凸轮轴加工精度要求较高，整个加工内容不可能在一个工序内完成。

为了逐步达到图样要求，因此必须把加工分成几个阶段，以明确各个阶段的目的和任务。

传统的凸轮轴加工工艺一般分成以下几个阶段：粗加工(粗车轴颈、凸轮等)、半精加工(粗磨轴颈、凸轮等)、精加工(精磨轴颈、凸轮等)、光整加工(抛光轴颈、凸轮)。

现代加工工艺过程：一般只有粗加工(车轴颈、铣凸轮等)和精加工(精磨轴颈、凸轮)两个阶段，在保证零件加工质量的同时，大大提高了生产效率，降低了生产制造成本。

凸轮轴两端面及中心孔加工对于一般的轴类零件来说，其轴线即为设计基准。

加工过程中一般采用两顶尖孔作为轴类零件的定位基准。

这不仅避免了工件在多次装夹中因为定位基准的转换而引起的定位误差，也可以用作后续工序的定位基准，即符合“基准统一”的原则。

因此，合理安排两端面及中心孔加工工艺是保证后续工序加工质量的关键。

(1)传统工艺一般采用普通的铣钻组合机床进行铣端面、钻中心孔，靠调整限位挡块的位置保证工件的总长和中心孔的深度。

存在零件总长超差、中心孔深度超差、两端中心孔位置不同心及凸轮轴的主轴颈和凸轮两侧轴向余量不均匀，容易产生黑皮等质量问题。

为了避免把中心孔的形状误差复映到零件的加工精度上，传统的凸轮轴加工工艺在粗加工和热处理之后常安排中心孔的修整工序，保证在精加工过程中中心孔与顶尖的接触精度，提高凸轮轴的加工质量。

汽车凸轮轴零件工艺规程设计摘要：汽车的凸轮轴在汽车发动机中占据了非常重要的位置，并且随着近几年来汽车发动机行业的蓬勃飞速发展，汽车发动机的制造已经实现了自动化生产，那么，凸轮轴的性能好坏成为了评价发动机性能好坏的一项重要指标。

因此，如何对凸轮轴进行生产，需要进行什么样的加工工艺具有非常大的现实意义，不仅在于可以降低成本、提高利润，还可以促进更好流水生产线的布置。

本文主要介绍了凸轮轴的加工过程，并对其加工工艺进行了详细的分析与研究。

关键词：凸轮轴；发动机；工艺分析1凸轮轴生产线工艺设计1.1生产线布置汽车的凸轮轴在整个汽车发动机的结构布局中占据了非常重要的位置，通常其在流水线的生产过程中选择进行U型布置的方式，U型的中间空间的部分用来放置安装备件的设备，各种仪器的操作面板一般也要面对着该走道，这些开口中间要连接着相应的滑道。

整个车间为整体地基。

这种形式使安装以及移动相关设备变得更加便利，这在对产品进行更换的时候，对提高移动设备的过程和时间是一种非常便利的安排，在对流水线的安排上也能有更大的自主选择权。

1.2工艺设计1.2.1定位基准的选择凸轮轴作为汽车发动机的重要组成部分在其设计过程中必须要保持轴线基准，因为凸轮轴各部分零件的加工很难完成于一次装夹里，故而，要想使加工凸轮轴的精度得到保障，最重要的就是要将多次装夹的定位差距降到最低。

常规方法是采用两顶尖孔来当作定位轴类零件的相关基准，这样不但能够防止在多次装夹的过程中工件因转换定位基准而在定位上产生误差，更能当作定位之后工序的基准，这就与“基准统一”原则相符了。

从凸轮轴的整个结构可以看出，其与一般的轴类零件是完全不一样的。

其具有一些不同的特色，比如整个凸轮是一个沿其轴线为非对称的回转表面，除此之外，凸轮在基圆尺寸、凸轮曲线升程和相位角等方面也有非常高的精度要求。

1.2.2加工阶段的划分与工序顺序的安排1、加工阶段的划分凸轮轴的加工过程一般可以分为三个阶段。

车铣技术凸轮轴加工工艺分析车铣技术是一种将工件放置在机床上，通过车铣刀具的切削力和机床的移动来加工工件的技术。

凸轮轴是一种具有复杂曲线轮廓的机械零件，其加工工艺分析对于保证产品质量和提高生产效率具有重要意义。

本文将从工艺流程、工艺参数和工艺装备三个方面对凸轮轴的加工工艺分析进行详细阐述。

一、工艺流程：凸轮轴的加工工艺流程一般包括零件的选择、工艺设计、工艺装备准备、加工工序和质量检验等几个主要环节。

工艺设计是关键的环节，它直接决定了后续加工工序的选择和加工工艺的确定。

1、零件的选择：凸轮轴的加工工艺分析首先需要根据设计要求选择合适的零件。

在选择零件时，应考虑到凸轮轴所承受的载荷、工作环境及材料的性能等因素，以确保最终产品的质量和可靠性。

2、工艺设计：在工艺设计环节中，需要对凸轮轴的加工工艺进行规划和组织。

根据凸轮轴的结构特点和加工要求，确定凸轮轴的加工工序、加工顺序和加工方法，并确定对应的切削参数和加工配方。

3、工艺装备准备：准备好所需的加工设备和工装夹具，对机床进行调整和检修，确保其正常工作状态。

还需准备好所需的刀具、测量工具和辅助设备，以便进行加工和检测。

4、加工工序：根据工艺设计确定的加工工序和工艺流程进行加工。

一般来说，凸轮轴的加工工序包括车削、铣削、钻削、砂轮修整等。

在每个工序中，都需要合理选择刀具、确定切削速度和进给量，控制切削力和加工精度，以确保加工质量和降低生产成本。

5、质量检验：在加工完成后，需要对凸轮轴进行质量检验，以确保其满足设计要求和产品标准。

质量检验的内容主要包括尺寸精度、表面质量、材料性能和装配性能等。

根据检验结果，可对加工工艺进行调整和改进，以提高产品的质量和性能。

二、工艺参数：凸轮轴的加工工艺分析还需要确定一系列的加工参数，包括切削速度、进给量、切削厚度和切削角度等。

这些参数直接影响到加工效率和加工质量。

1、切削速度：切削速度是指切削刀具在加工过程中的移动速度。

它是决定切削力大小和切削温度高低的主要参数之一。

凸轮轴工艺流程凸轮轴是内燃机的重要零部件，它通过凸轮的设计和运动，控制气门的开闭时间和行程，从而实现气门的正时开启和关闭，保证发动机的正常运转。

凸轮轴的制造工艺流程对于发动机的性能和可靠性有着重要的影响。

下面将介绍凸轮轴的工艺流程。

一、原材料准备。

凸轮轴的原材料通常采用优质合金钢，如40Cr、45号钢等。

首先需要对原材料进行质量检测，包括化学成分、机械性能等指标的检测。

然后根据凸轮轴的设计要求，进行锻造或铸造成型，得到初步的凸轮轴毛坯。

二、粗加工。

对初步成型的凸轮轴毛坯进行粗加工，包括车削、铣削、钻削等工艺，将毛坯的外形和尺寸加工到设计要求的公差范围内。

这一步需要精确的加工设备和工艺，以确保凸轮轴的几何形状和尺寸精度。

三、热处理。

粗加工后的凸轮轴需要进行热处理，以提高其硬度和强度。

常用的热处理工艺包括调质、淬火、渗碳等，根据凸轮轴的使用要求和材料特性选择合适的热处理工艺，确保凸轮轴具有良好的机械性能。

四、精密加工。

经过热处理的凸轮轴需要进行精密加工，包括磨削、磨齿、抛光等工艺，以提高凸轮轴的表面粗糙度和几何精度。

这一步需要高精度的加工设备和工艺，以确保凸轮轴的工作表面具有良好的光洁度和匹配性。

五、表面处理。

最后，对凸轮轴进行表面处理，包括镀层、喷涂等工艺，以提高凸轮轴的耐磨性和耐腐蚀性。

常用的表面处理方法包括镀铬、喷涂涂层等，根据凸轮轴的使用环境和要求选择合适的表面处理工艺。

六、检测与包装。

最后，对凸轮轴进行质量检测，包括外观检查、尺寸检测、硬度测试等，确保凸轮轴的质量符合设计要求。

然后进行包装，将凸轮轴包装成合适的包装箱或包装袋，以便运输和储存。

以上就是凸轮轴的工艺流程，通过以上工艺流程，可以生产出具有良好性能和可靠性的凸轮轴，为内燃机的正常运转提供了重要保障。

汽车发动机凸轮轴的主要机械加工工艺设计-副本(总26页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除毕业设计(论文)汽车发动机凸轮轴的主要机械加工工艺设计教学单位:机电工程学院专业名称:机械设计制造及其自动化学号:学生姓名:指导教师:指导单位:完成时间:汽车发动机凸轮轴的主要机械加工工艺设计摘要凸轮轴作为发动机的重要组成部分，对其配气功能有着举足轻重的作用。

当发动机工作运转的时候，凸轮轴负责控制进排气门的开合和开合量，但是由于工作时转速比较高，需要承受的扭矩的比较大，所以对凸轮轴的强度和支撑力的要求也比较高，因此在材质的选择上必须满足凸轮轴对强度等性能的要求。

凸轮轴作为一个重要的零部件，它的改进和发展对汽车发动机的配气性能的提高和进步意义重大。

本课题选取直列四缸顶置气门式发动机F3000，对它的凸轮轴加工工艺进行分析与设计，而工艺路线的拟定是工艺规程制定中的关键阶段，是工艺规程制定的总体设计。

撰写一条合理科学的工艺路线，既可以保证加工质量和生产效率，也可以有效合理的安排工人、设备、工艺装备，最终有利于降低整个生产周期和生产成本。

所以，本次设计是在仔细分析凸轮轴零件加工技术要求及加工精度后，合理确定毛坯类型，经过查阅相关书籍、手册、图标、标准、等技术资料，确定工艺的机械加工余量、工序尺寸及公差，最终定制凸轮轴零件的加工工序卡片。

关键词: 发动机；凸轮轴；工艺设计The Main Machining Process Design Of The Automobile Engine CamshaftAbstractThe camshaft as an important part of engine, has a pivotal role on its distribution. When the engine running at work, camshaft is responsible for controlling the exhaust opening and closing and opening and closing of the door, however, because of the high speed in the work, it needs to bear large torque and also has a high strength and support of the camshaft. On the choice of the material must meet the requirements of camshaft on the strength of performance. The camshaft as an important component, its improvement and development is of great significance.In this paper, the camshaft of the OHV engine processing technology for analysis and design. operational path routing is the key stage and general design. Write a reasonable scientific process route are have many advantage. This design is the careful analysis of CAM shaft parts processing technical requirements and processing accuracy, reasonable blank type, after consulting related books, manuals, ICONS, standards, technical data, determine the process of machining allowance, process dimension and tolerance, and customize the camshaft parts machining process card finally.Keyword: Engine; Camshaft; Process Design目录1 概述 (1)2 确定凸轮轴的加工工艺过程 (4)凸轮轴的作用和分类 (4)凸轮轴传动与工作条件 (5)凸轮轴的结构及其特点 (5)凸轮轴的主要技术要求分析 (6)凸轮轴的材料和毛坯的确定 (7)凸轮轴的机械加工工艺过程 (7)凸轮轴的机械加工工艺路线 (8)3 凸轮轴的机械加工工艺过程分析 (10)凸轮轴的机械加工工艺特点及分析 (10)凸轮轴主要加工工序分析 (11)铣凸轮轴两端面，钻中心孔 (11)主轴颈的加工 (11)凸轮轴颈的加工 (11)凸轮轴颈的加工 (12)4 机械加工余量、工序尺寸及公差的确定 (14)凸轮轴主要加工表面的工序安排 (14)机械加工余量、工序尺寸及公差的确定 (14)凸轮轴主轴颈工序尺寸及公差的确定 (14)凸轮轴小外圆序尺寸及公差的确定 (15)凸轮轴机械加工工艺过程卡片的制定 (15)5 总结与展望 (18)参考文献 (19)致谢 (20)1 概述凸轮轴是发动机上的一个的旋转机件，它的运动对于发动机有极其重要的作用，在发动机工作循环中，它合理地控制进排气门的开启、关闭，使经过压缩的燃油混合气充分燃烧，推动活塞运动做功，然后将废气排出燃烧室。
