PCB通用设计规范

PCB设计规范参考PCB（Printed Circuit Board）设计规范是为了确保PCB设计符合电气工程的要求，并且在制造和组装过程中能够得到良好的性能和可靠性。

以下是一些常见的PCB设计规范参考。

1.尺寸和形状：PCB的尺寸和形状应根据所使用的设备和封装来确定。

必须确保PCB能够适配于所需要的外壳和连接器，并且不会与其他组件发生干涉。

2.连接器布局：各个连接器应根据其功能和信号类型来布局。

必须确保连接器之间有足够的间距，以便于正确连接和散热。

3.元件布局：元件应根据电路设计的要求进行布局。

需要尽量减少导线的长度，并且避免交叉线路和环路。

4.导线布局：导线应尽量维持直线和平行布局，以减少信号的串扰和延迟。

必须确保导线宽度足够以承载所需的电流，并减少电阻。

5.路径规划：路径规划通常可分为两类：模拟信号和数字信号。

对于模拟信号，需要避免信号之间的干涉和串扰。

对于数字信号，需要确保信号的传输速度和正确性。

6.管脚布局：元件的管脚布局应符合相关的标准和规范。

需要确保每个管脚能够正确连接到相应的焊盘。

7.PCB层数：PCB的层数取决于所需的信号和功率平面。

通常，多层PCB具有更好的电磁兼容性和抗干扰性能。

8.焊盘和焊接规范：焊盘应根据元件的封装和引脚布局进行设计。

必须符合焊接标准，并确保焊接质量和可靠性。

9.接地和电源规范：必须确保正确的接地和电源布局。

需要提供足够的接地和电源引脚，并减少回流和过渡电流。

10.纹理和涂层规范：必须确保PCB的纹理和涂层符合相关的标准和规范。

需要考虑到制造和组装过程中的要求。

11.引脚和标记规范：必须对每个引脚进行正确的标记和编号。

需要在PCB上标明元件的名称和数值。

12.温度和湿度规范：PCB需要经受住各种温度和湿度条件的考验。

必须保证能够在设计规范范围内工作。

以上是一些常见的PCB设计规范参考。

根据具体的应用和需求，还可以有其他的规范和要求。

PCB设计者应根据实际情况，选择恰当的规范，并确保PCB设计能够满足相关的标准和要求。

PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。

在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。

2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。

应避免线路交叉和平行，减少串扰和阻抗不匹配。

同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。

3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。

引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。

4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。

同时，应避免电源和接地回路交叉、干扰。

5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。

6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。

通过合理布线、选用合适的线宽和间距等方式来控制阻抗。

7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。

如分离模拟信号和数字信号的层，使其相互独立。

8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。

过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。

9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。

同时，要注意元件的方向和引脚位置，以方便组装和检修。

10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。

同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。

总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。

通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。

PCB设计规范DOC1.PCB尺寸和形状：PCB尺寸应根据实际应用需求进行合理选择。

在进行PCB布局时，应根据特定需求确定PCB的形状，边缘应呈规整的矩形或圆角矩形。

2.PCB层次和层数：根据设计需求，合理选择PCB的层数，常见的有单层、双层和多层PCB。

根据信号完整性要求，可在多层PCB中加入地层和电源层，提高抗干扰能力和信号传输质量。

3.线宽和线距：合理选择线宽和线距对于PCB的稳定性和抗干扰能力至关重要。

一般来说，较窄的线宽和线距有助于减小PCB的尺寸，但也会增加制造和焊接的难度。

因此，需根据具体应用需求和制造工艺要求进行合理选择。

4.确保电磁兼容性（EMC）：在进行PCB设计时，应考虑电磁兼容性，以降低电磁干扰和提高系统的抗干扰能力。

通过合理分布和布线可以降低干扰源和受干扰源之间的耦合，使用屏蔽罩和地层来减小电磁辐射和接收。

5.元件布局与布线：合理的元件布局和布线有助于优化PCB性能、降低串扰和噪声。

对于模拟和数字信号，应按照不同的信号类型进行分区布局，减少互相干扰的机会。

高频和敏感信号线应尽量短且平行布线，降低引入的噪声。

6.引脚映射和标识：为了便于排查和维护，应做好引脚映射和标识。

对于器件的引脚和连接器的引脚应有明确的标识，方便布线和调试。

7.保留特定区域：在PCB设计中，可能存在一些需要保留的特定区域，如机械固定孔、散热器或接口连接器的安装区域。

在布局时要合理规划这些区域，以免干扰到其他电路或器件。

8.禁止区域和引脚验证：有些器件在工作时可能会产生较大的电磁辐射或高温，需要在设计时设置禁止区域，并在设计验证阶段进行引脚验证，确保没有错误连接。

9.工艺规范：在PCB设计中，还应根据制造工艺的要求制定相应的工艺规范。

如焊盘的孔径和间距、复杂线路的线宽要求等，这些规范可以在整个制造和组装过程中起到指导作用。

10.DFM/DFT设计原则：DFM（Design for Manufacturability）和DFT（Design for Testability）是一系列设计原则，旨在方便制造和测试过程。

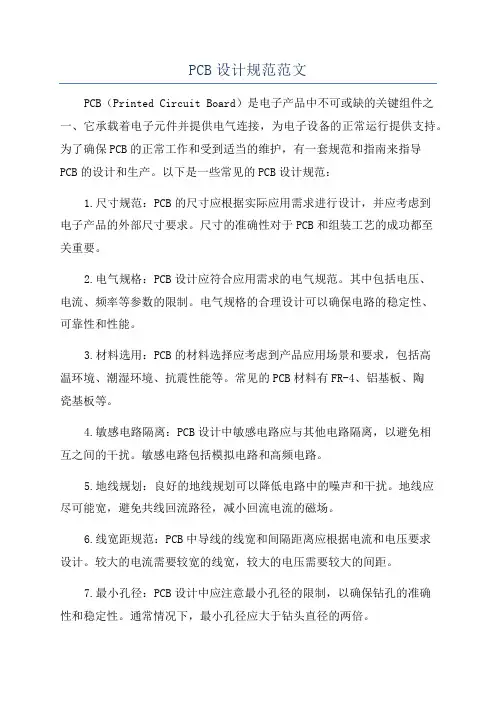

PCB设计规范范文PCB（Printed Circuit Board）是电子产品中不可或缺的关键组件之一、它承载着电子元件并提供电气连接，为电子设备的正常运行提供支持。

为了确保PCB的正常工作和受到适当的维护，有一套规范和指南来指导PCB的设计和生产。

以下是一些常见的PCB设计规范：1.尺寸规范：PCB的尺寸应根据实际应用需求进行设计，并应考虑到电子产品的外部尺寸要求。

尺寸的准确性对于PCB和组装工艺的成功都至关重要。

2.电气规格：PCB设计应符合应用需求的电气规范。

其中包括电压、电流、频率等参数的限制。

电气规格的合理设计可以确保电路的稳定性、可靠性和性能。

3.材料选用：PCB的材料选择应考虑到产品应用场景和要求，包括高温环境、潮湿环境、抗震性能等。

常见的PCB材料有FR-4、铝基板、陶瓷基板等。

4.敏感电路隔离：PCB设计中敏感电路应与其他电路隔离，以避免相互之间的干扰。

敏感电路包括模拟电路和高频电路。

5.地线规划：良好的地线规划可以降低电路中的噪声和干扰。

地线应尽可能宽，避免共线回流路径，减小回流电流的磁场。

6.线宽距规范：PCB中导线的线宽和间隔距离应根据电流和电压要求设计。

较大的电流需要较宽的线宽，较大的电压需要较大的间距。

7.最小孔径：PCB设计中应注意最小孔径的限制，以确保钻孔的准确性和稳定性。

通常情况下，最小孔径应大于钻头直径的两倍。

8.贴片元件安装规范：PCB设计中应合理安排贴片元件并留出足够的安装空间。

贴片元件的布置应符合组装工艺的要求，并确保元件之间的电气连接。

9.GPIO引脚排列：PCB设计中应按照IC的GPIO引脚功能进行排列。

相同功能的引脚应相邻，以方便信号的连接和布线。

10.PCB标记和标识：PCB设计中应包含元件的标记和标识。

标记包括元件的名称和编号，以方便组装和维护。

11.焊盘设计：PCB设计中应合理设计焊盘，确保良好的焊接质量。

焊盘的尺寸和形状应适应元件的尺寸和引脚间距。
