MCS—51单片机汇编指令汇总

MCS-51单片机指令表序号__-__-__年__-__序号__-__附录1MCS-51单片机指令表数据传送类指令指令格式指令功能字节MOVA，RnRn内容传送到A1MOVA，direct 直接地址内容传送到A2MOVA，@Ri间接RAM单元内容送A1MOVA，#data立即数送到A2MOVRn，AA内容送到Rn1MOVRn，direct直接地址内容传送到Rn2MOVRn，#data立即数传送到Rn2MOVdirect，AA传送到直接地址2MOVdirect，RnRn传送到直接地址2MOVdirect2，直接地址传送到直接地址3direct1MOVdirect，@Ri间接RAM内容传送到直接地址2MOVdirect，#data立即数传送到直接地址3MOV@Ri，AA内容送间接RAM单元1MOV@Ri，direct直接地址传送到间接__@Ri，#data立即数传送到间接__CA，@A+DPTR代码字节送A（DPTR为基址）1MOVCA，@A+PC代码字节送A（PC为基址）1MOVXA，@Ri外部RAM(8地址)内容传送到A1MOVXA，@DPTR外部RAM内容(16地址)传送到A1__，#data1616位常数加载到数据指针1MOVX@Ri，AA内容传送到外部RAM(8地址)1MOVX@DPTR，AA内容传送到外部RAM(16地址)1PUSHdirect直接地址压入堆栈2POPdirect直接地址弹出堆栈2XCHA,RnRn内容和A交换1XCHA,direct直接地址和A交换2XCHA,@Ri间接RAM内容A交换1XCHDA,@Ri间接RAM内容和A交换低4位字1节算术运算类指令指令格式指令功能字节INCAA加11INCRnRn加11INCdirect直接地址加12INC@Ri间接RAM加11__数据指针加11DECAA减11DECRnRn减11DECdirect直接地址减12周期__-__-__-__1111周期__-____-__年__序号__-__-__年__-__DEC@Ri__DDA,RnADDA,directADDA,@RiADDA,#dataADDCA,RnADDCA,di rectADDCA,@RiADDCA,#dataSUBBA,RnSUBBA,directSUBBA,@RiSUBBA,#d ata间接RAM减1A和BRn相乘A除以BRnA十进制调整Rn与A求和直接地址与A求和间接RAM与A求和立即数与A求和Rn与A求和(带进位)直接地址与A求和(带进位)间接RAM与A求和(带进位)立即数与A 求和(带进位)A减去Rn(带借位)A减去直接地址(带借位)A减去间接RAM(带借位)A减去立即数(带借位)逻辑运算类指令指令格式指令功能ANLA,RnRn“与”到AANLA,direct直接地址“与”到AANLA,@Ri间接RAM“与”到AANLA,#data立即数“与”到AANLdirect,AA“与”到直接地址ANLdirect,#data立即数“与”到直接地址ORLA,RnRn“或”到AORLA,direct直接地址“或”到AORLA,@Ri间接RAM“或”到AORLA,#data 立即数“或”到AORLdirect,AA“或”到直接地址ORLdirect,#data立即数“或”到直接地址XRLA,RnRn“异或”到AXRLA,direct直接地址“异或”到AXRLA,@Ri间接RAM“异或”到AXRLA,#data立即数“异或”到AXRLdirect,AA“异或”到直接地址XRLdirect,#data立即数“异或”到直接地址CLRAA清零CPLAA求反RLAA循环左移RLCA带进位A循环左移RRAA循环右移RRCA带进位A 循环右移SWAPAA高、低4位交换1__-__-__字节__-__-__-__1__周期__-__-__-__1序号__-__-__-__7序号__-__-__-__7指令格式JMP@A+DPTRJZrelJNZrelCJNEA,direct,relCJNEA,#data,relCJNERn,#data,relCJNE@Ri,#data,relDJNZRn,relDJNZdirect,relNOPACALLadd11LCALLadd16__AJMPadd11LJMPadd16SJMPrel指令格式__bit__TBbit__bitANLC,bitANLC，/bitORLC,bitORLC，/bitMOVC,bitMOVbit,CJCrelJNCrelJBbit，relJNBbit，relJBCbit，rel 伪指令控制转移类指令指令功能相对DPTR的无条件间接转移A为0则转移A为1则转移比较直接地址和A,不相等转移比较立即数和A,不相等转移比较Rn和立即数,不相等转移字节__周期__-__-__2周期__-__-__2比较立即数和间接RAM,不相等转3移Rn减1,不为0则转移2直接地址减1,不为0则转移3空操作,用于短暂延时1绝对调用子程序2长调用子程序3从子程序返回1从中断服务子程序返回1无条件绝对转移2无条件长转移3无条件相对转移2 位操作指令指令功能字节清进位位1清直接寻址位2置位进位位1置位直接寻址位2取反进位位1取反直接寻址位2直接寻址位“与”到进位位2直接寻址位的反码“与”到进位位2直接寻址位“或”到进位位2直接寻址位的反码“或”到进位位2直接寻址位传送到进位位2进位位位传送到直接寻址2如果进位位为1则转移2如果进位位为0则转移2如果直接寻址位为1则转移3如果直接寻址位为0则转移3直接寻址位为1则转移并清除该3位指令中的符号标识__TEND$指明程序的开始位置定义数据表定义16位的地址表RnRi@Ri工作寄存器R0-R7工作寄存器R0和R1间接寻址的8位RAM单元地址（00H-FFH）8位常数16位目标地址，范围64KB11位目标地址，范围2KB8位偏移量，范围-128～+127片内RAM中的可寻址位和SFR的可寻址位直接地址，范围片内RAM单元（00H-7FH）和80H-FFH给一个表达式或一个字符串#data8起名给一个8位的内部RAM起名addr16给一个8位的外部RAM起名addr11给一个可位寻址的位单元起。

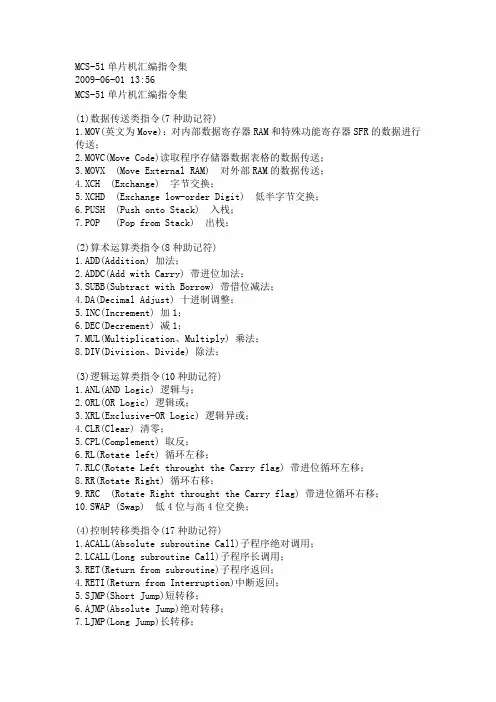

MCS-51单片机汇编指令集2009-06-01 13:56MCS-51单片机汇编指令集(1)数据传送类指令(7种助记符)1.MOV(英文为Move)：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；2.MOVC(Move Code)读取程序存储器数据表格的数据传送；3.MOVX (Move External RAM) 对外部RAM的数据传送；4.XCH (Exchange) 字节交换；5.XCHD (Exchange low-order Digit) 低半字节交换；6.PUSH (Push onto Stack) 入栈；7.POP (Pop from Stack) 出栈；(2)算术运算类指令(8种助记符)1.ADD(Addition) 加法；2.ADDC(Add with Carry) 带进位加法；3.SUBB(Subtract with Borrow) 带借位减法；4.DA(Decimal Adjust) 十进制调整；5.INC(Increment) 加1；6.DEC(Decrement) 减1；7.MUL(Multiplication、Multiply) 乘法；8.DIV(Division、Divide) 除法；(3)逻辑运算类指令(10种助记符)1.ANL(AND Logic) 逻辑与；2.ORL(OR Logic) 逻辑或；3.XRL(Exclusive-OR Logic) 逻辑异或；4.CLR(Clear) 清零；5.CPL(Complement) 取反；6.RL(Rotate left) 循环左移；7.RLC(Rotate Left throught the Carry flag) 带进位循环左移；8.RR(Rotate Right) 循环右移；9.RRC (Rotate Right throught the Carry flag) 带进位循环右移；10.SWAP (Swap) 低4位与高4位交换；(4)控制转移类指令(17种助记符)1.ACALL(Absolute subroutine Call)子程序绝对调用；2.LCALL(Long subroutine Call)子程序长调用；3.RET(Return from subroutine)子程序返回；4.RETI(Return from Interruption)中断返回；5.SJMP(Short Jump)短转移；6.AJMP(Absolute Jump)绝对转移；7.LJMP(Long Jump)长转移；8C.JNE (Compare Jump if Not Equal)比较不相等则转移；9D.JNZ (Decrement Jump if Not Zero)减1后不为0则转移；10.JZ (Jump if Zero)结果为0则转移；11.JNZ (Jump if Not Zero) 结果不为0则转移；12.JC (Jump if the Carry flag is set)有进位则转移；13.JNC (Jump if Not Carry)无进位则转移；14.JB (Jump if the Bit is set)位为1则转移；15.JNB (Jump if the Bit is Not set) 位为0则转移；16.JBC(Jump if the Bit is set and Clear the bit) 位为1则转移，并清除该位；17.NOP (No Operation) 空操作；(5)位操作指令(1种助记符)1.SETB(Set Bit) 位置1。

MCS-51单片机汇编指令详解以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。

第二条指令中，direct就是指的直接地址，而第三条指令中，就是我们刚才讲过的。

第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。

如执行命令前R1中的值为20H，则是将20H单元中的值送入A中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是3 4H。

以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入 DPH（083H），低8位送入DPL(082H)。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。

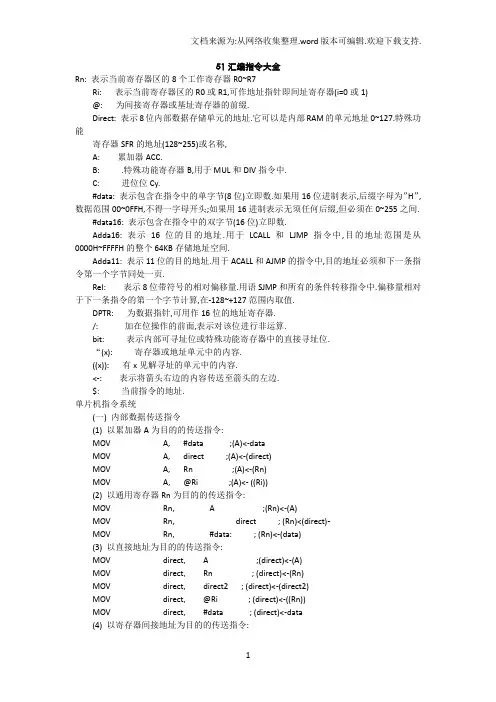

51汇编指令大全Rn: 表示当前寄存器区的8个工作寄存器R0~R7Ri: 表示当前寄存器区的R0或R1,可作地址指针即间址寄存器(i=0或1)@: 为间接寄存器或基址寄存器的前缀.Direct: 表示8位内部数据存储单元的地址.它可以是内部RAM的单元地址0~127.特殊功能寄存器SFR的地址(128~255)或名称,A: 累加器ACC.B: .特殊功能寄存器B,用于MUL和DIV指令中.C: 进位位Cy.#data: 表示包含在指令中的单字节(8位)立即数.如果用16位进制表示,后缀字母为”H”,数据范围00~0FFH,不得一字母开头;如果用16进制表示无须任何后缀,但必须在0~255之间.#data16: 表示包含在指令中的双字节(16位)立即数.Adda16: 表示16位的目的地址.用于LCALL和LJMP指令中,目的地址范围是从0000H~FFFFH的整个64KB存储地址空间.Adda11: 表示11位的目的地址.用于ACALL和AJMP的指令中,目的地址必须和下一条指令第一个字节同处一页.Rel: 表示8位带符号的相对偏移量.用语SJMP和所有的条件转移指令中.偏移量相对于下一条指令的第一个字节计算,在-128~+127范围内取值.DPTR: 为数据指针,可用作16位的地址寄存器./: 加在位操作的前面,表示对该位进行非运算.bit: 表示内部可寻址位或特殊功能寄存器中的直接寻址位.“(x): 寄存器或地址单元中的内容.((x)): 有x见解寻址的单元中的内容.<-: 表示将箭头右边的内容传送至箭头的左边.$: 当前指令的地址.单片机指令系统(一) 内部数据传送指令(1) 以累加器A为目的的传送指令:MOV A, #data ;(A)<-dataMOV A, direct ;(A)<-(direct)MOV A, Rn ;(A)<-(Rn)MOV A, @Ri ;(A)<- ((Ri))(2) 以通用寄存器Rn为目的的传送指令:MOV Rn, A ;(Rn)<-(A)MOV Rn, direct ; (Rn)<(direct)-MOV Rn, #data: ; (Rn)<-(data)(3) 以直接地址为目的的传送指令:MOV direct, A ;(direct)<-(A)MOV direct, Rn ; (direct)<-(Rn)MOV direct, direct2 ; (direct)<-(direct2)MOV direct, @Ri ; (direct)<-((Rn))MOV direct, #data ; (direct)<-data(4) 以寄存器间接地址为目的的传送指令:MOV @Ri, A ;((Ri))<-(A)MOV @Ri, direct ;((Ri))<-(direct)MOV @Ri, #data ;((Ri))<-data(二) 数据指针赋值指令(16位数据传送指令)MOV DPTR, #data16;(三) 片外数据传送指令MOVX A, @Ri ;(A)<-((Ri))片外MOVX A, @DPTR ;(A)<-((DPTR))片外MOVX @Ri, A ;((Ri))片外<-(A)MOVX @DPTR, A ;((DPTR))片外<-(A)(四) ROM数据访问指令(查表指令)MOVC A, @A+DPTR ;(A)<-((A)+(DPTR))romMOVC A, @A+PC ;(PC)<-(PC)+1,(A)<-((A)+(PC))rom (五) 堆栈操作指令PUSH direct ;(SP)<-(SP)+1,(SP)<-(direct)堆栈指针先加1,将数据压入栈顶POP direct ;(direct)<-(SP),(SP)<-(SP)-1将数据从栈顶弹出存入direct,SP再减1(六) 数据交换指令(1)整字节(8位)交换指令:XCH A, Rn ;A和Rn中的数互换XCH A, direct ;A和direct单元中的数互换XCH A, @Ri ;A和Ri间址单元中的数互换(2)半字节交换指令:XCHD A, @Ri ;A的低4位Ri间接单元的低4位互换,高4位不动(3)累加器高低半字节交换指令:SWAP A, ;A的高4位(D7~D4)和低4位(D3~D0)互换(七) 加法指令(1)不带Cy加法指令:ADD A, Rn ;(A)<-(A)+(Rn)ADD A, direct ; (A)<-(A)+(direct)ADD A, @Ri ; (A)<-(A)+((Ri))ADD A, #data ; (A)<-(A)+data(2)带进位加法指令:ADDC A, Rn ;(A)<-(A) +Cy+(Rn)ADDC A, direct ; (A)<-(A) +Cy+(direct)ADDC A, @Ri ; (A)<-(A) +Cy+((Ri))ADDC A, #data ; (A)<-(A) +Cy+data(3)加1指令:INC A, ;(A)<-(A)+1INC Rn ;(Rn)<-(Rn)+1INC @Ri ;((Ri))<-((Ri))+1INC direct ;(direct)<-(direct)+1INC DPTR ;(FPTR)<-(DPTR)+1(八) 减法指令(1)带进位减法指令:SUBB A, Rn ;(A)<-(A) -Cy-(Rn)SUBB A, direct ; (A)<-(A) -Cy-(direct)SUBB A, @Ri ; (A)<-(A) -Cy-((Ri))SUBB A, #data ; (A)<-(A) -Cy-data(2)减1指令:DEC A ;(A)<-(A)-1DEC direct ;(direct)<-(durect)-1DEC Rn ;(Rn)<-(Rn)-1DEC @Ri ;((Ri))<-((Ri))-1(九) 乘除指令(1)乘法指令MUL AB ;(B)(A)<-(A)*(B)指令功能是把累加器A和特殊功能寄存器B中两个8位无符号整数相乘,并把积的高8位字节存入B寄存器,低8位字节存入累加器A.(2)除法指令DIV AB ;A/B,商存入A,余数存入B指令的功能是把累加器A中的8位无符号整数除以寄存器B中的8位无符号整数商的整数部分存入累加器A中,余数保留在B中.(十) 十进制调整指令DA A(十一) 逻辑运算指令(1) 逻辑与运算指令:ANL A, Rn ;(A)<-(A)∧(Rn)ANL A, direct ; (A)<-(A)∧(direct)ANL A, @Ri ; (A)<-(A)∧((Ri))ANL A, #data ; (A)<-(A)∧dataANL direct, A ;(direct)<-(A)∧(direct)ANL direct, #data;(direct<-(direct)∧data(2) 逻辑或运算指令:ORL A, Rn ;(A)<-(A)∨(Rn)ORL A, direct ; (A)<-(A)∨(direct)ORL A, @Ri ; (A)<-(A)∨((Ri))ORL A, #data ; (A)<-(A)∨dataORL direct, A ;(direct)<-(A)∨(direct)ORL direct, #data; (direct)<-(direct)∨data(3) 逻辑异或运算指令:XRL A, Rn ;(A)<-(A)⊙(Rn)XRL A, direct ; (A)<-(A)⊙(direct)XRL A, @Ri ; (A)<-(A)⊙((Ri))XRL A, #data ; (A)<-(A)⊙dataXRL direct, A ;(direct)<-(A)⊙(direct)XRL direct, #data; (direct)<-(direct)⊙data(4) 累加器清0和去反指令CLR A ;(A)<-0 (累加器清0指令)CLR A ;(A)<-(A) (累加器取反指令)(5) 累加器移位指令:不带进位Cy循环左移: RL A ;Dn+1<-Dn,D0<-D7D7D6D5D4D3D2D1D0不带进位Cy循环右移: RR A :Dn+1->Dn,D0<-D7D7D6D5D4D3D2D1D0带进位Cy循环左移: RLC A ;Cy<-D7,Dn+1<-Dn,D0<-CyD7D6D5D4D3D2D1D0带进位Cy循环右移: RRC A ;Cy->D7,Dn+1->Dn,D0->Cy(十二) 控制转移指令[1] 无条件转移指令:(1) 长转移指令LJMP addr16 ;(PC)<-addr16(2) 绝对转移指令AJMP addr11 ;(PC)<-(PC)+2,(PC)10~0<-addr11(3) 短转移指令SJMP rel ;(PC)<-(PC)+2+rel(4) 变址寻址转移指令JMP @A+DPTR ;(PC)<-(A)+(DPTR)[2] 条件转移指令:(1) 累加器判0转移指令:JZ rel ;如果(A)=0,跳转到目标语句,否则顺序执行JNZ rel ;如果(A)≠0,跳转到目标语句,否则顺序执行(2) 比较转移指令:CJNZ A, #data, rel ;如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ A direct, rel ; 如果(A)≠(direct),则跳转到目标语句,否则程序顺序执行CJNZ Rn #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ @Ri #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行(3) 循环控制转移指令:DJNZ Rn, rel ;(Rn)先减1,如减1后(Rn)≠0,则跳转到目标语句;否则顺序执行DJNZ firect, rel ; (direct)先减1,如减1后(direct)≠0,则跳转到目标语句;否则顺序执行(十三) 子程序调用和返回指令(1) 绝对调用指令:ACALL addr11(2) 长调用指令:LCALL addr16(3) 返回指令:RET 子程序返回RETI 中断服务程序返回(十四) 空操作指令NOP 空操作指令是一条特殊指令,单片机在执行该指令时不进行任何操作,只是消耗1个机器周期的时间,所以该指令长用于延时程序.软件陷阱程序等(十五) 位操作类指令(1) 位传送指令:MOV C,bit ;(Cy)<-(bit),bit位的状态不变MOV bit,C ; (bit) <- (Cy),Cy位的状态不变(2) 位置位和复位指令:SETB C ;(Cy)<-1SETB bit ;(bit)<-1CLR C ;(Cy)<-0CLR bit ;(bit)<-0(3) 位运算指令:ANL C,bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy ANL C,/bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给CyORL C,bit ;(Cy)<-(Cy)∨(bit),Cy位和bit位相或,结果赋给Cy ORL C,/bit ;(Cy)<-(Cy) ∨(bit),Cy位和bit位相或,结果赋给CyCPL C ; (Cy)<-(Cy),Cy位取反CPL bit ;(bit)<-(bit),bit位取反(4) 位测试转移指令:(1) 以Cy位状态为条件的转移指令JC rel ;如果Cy位=1,跳转到目标语句,否则顺序执行JNC rel ;如果Cy位=0,跳转到目标语句,否则顺序执行(2) 以指定位状态为条件的转移指令:JB bit, rel ;如果bit=1,跳转到目标语句,否则顺序执行JNB bit, rel ;如果bit=0,跳转到目标语句,否则顺序执行JBC bit, rel ;如果bit=1,跳转到目标语句,同时将bit位清0;否则顺序执行。
