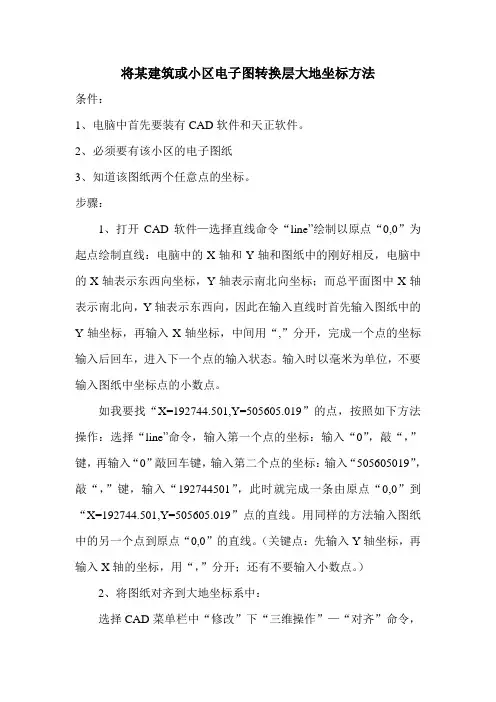

将某建筑或小区电子图转换层大地坐标方法

条件:

1、电脑中首先要装有CAD软件和天正软件。

2、必须要有该小区的电子图纸

3、知道该图纸两个任意点的坐标。

步骤:

1、打开CAD软件—选择直线命令“line”绘制以原点“0,0”为起点绘制直线:电脑中的X轴和Y轴和图纸中的刚好相反,电脑中的X轴表示东西向坐标,Y轴表示南北向坐标;而总平面图中X轴表示南北向,Y轴表示东西向,因此在输入直线时首先输入图纸中的Y轴坐标,再输入X轴坐标,中间用“,”分开,完成一个点的坐标输入后回车,进入下一个点的输入状态。输入时以毫米为单位,不要输入图纸中坐标点的小数点。

如我要找“X=192744.501,Y=505605.019”的点,按照如下方法操作:选择“line”命令,输入第一个点的坐标:输入“0”,敲“,”键,再输入“0”敲回车键,输入第二个点的坐标:输入“505605019”,敲“,”键,输入“192744501”,此时就完成一条由原点“0,0”到“X=192744.501,Y=505605.019”点的直线。用同样的方法输入图纸中的另一个点到原点“0,0”的直线。(关键点:先输入Y轴坐标,再输入X轴的坐标,用“,”分开;还有不要输入小数点。)

2、将图纸对齐到大地坐标系中:

选择CAD菜单栏中“修改”下“三维操作”—“对齐”命令,

选择对象(选择需要对齐到坐标系中的图形)—选择好对象后敲右键—指定第一个源点(选取图形中原先选定有坐标点的点)—指定第一个目标点(点击原先按照该点坐标绘制直线的端点)—指定第二个源点(选取图形中原先选定第二个有坐标点的点)—指定第二个目标点(点击原先按照该点坐标绘制直线的第二条直线的端点)—敲鼠标右键——弹出“是否基于第二点缩放对象?”——选择否,完成图形对齐到坐标系的工作。
