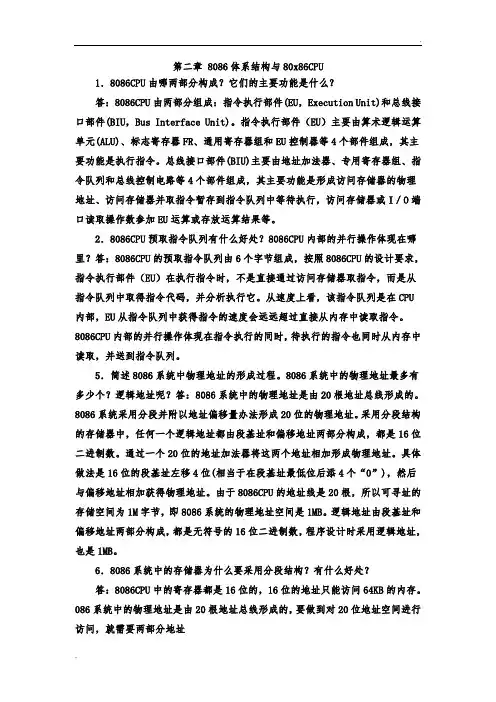

第二章 8086体系结构与80x86CPU1．8086CPU由哪两部分构成？它们的主要功能是什么？答：8086CPU由两部分组成：指令执行部件(EU，Execution Unit)和总线接口部件(BIU，Bus Interface Unit)。
指令执行部件（EU）主要由算术逻辑运算单元(ALU)、标志寄存器FR、通用寄存器组和EU控制器等4个部件组成，其主要功能是执行指令。
总线接口部件(BIU)主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成，其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行，访问存储器或I／O端口读取操作数参加EU运算或存放运算结果等。
2．8086CPU预取指令队列有什么好处？8086CPU内部的并行操作体现在哪里？答：8086CPU的预取指令队列由6个字节组成，按照8086CPU的设计要求，指令执行部件（EU）在执行指令时，不是直接通过访问存储器取指令，而是从指令队列中取得指令代码，并分析执行它。
从速度上看，该指令队列是在CPU内部，EU从指令队列中获得指令的速度会远远超过直接从内存中读取指令。
8086CPU内部的并行操作体现在指令执行的同时，待执行的指令也同时从内存中读取，并送到指令队列。
5．简述8086系统中物理地址的形成过程。
8086系统中的物理地址最多有多少个？逻辑地址呢？答：8086系统中的物理地址是由20根地址总线形成的。
8086系统采用分段并附以地址偏移量办法形成20位的物理地址。
采用分段结构的存储器中，任何一个逻辑地址都由段基址和偏移地址两部分构成，都是16位二进制数。
通过一个20位的地址加法器将这两个地址相加形成物理地址。
具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”)，然后与偏移地址相加获得物理地址。
由于8086CPU的地址线是20根，所以可寻址的存储空间为1M字节，即8086系统的物理地址空间是1MB。
《微型计算机原理与接口技术》电子教案第一章：微型计算机概述1.1 微型计算机的发展历程1.2 微型计算机的组成与结构1.3 微型计算机的性能指标1.4 微型计算机的应用领域第二章：中央处理器（CPU）2.1 CPU的结构与功能2.2 指令与指令集2.3 寄存器与寄存器组2.4 CPU的工作原理与工作周期第三章：存储器3.1 内存概述3.2 随机存取存储器（RAM）3.3 只读存储器（ROM）3.4 存储器层次结构与缓存技术第四章：微机系统中的输入/输出接口4.1 I/O接口的基本概念4.2 I/O端口与地址映射4.3 I/O指令与DMA传输4.4 中断与中断处理第五章：总线与接口技术5.1 总线的概念与分类5.2 总线标准与协议5.3 接口技术与接口电路5.4 常用接口设备及其驱动程序第六章：微机系统的扩展接口6.1 扩展接口的分类与功能6.2 ISA、EISA、PCI和PCI Express总线6.3 扩展槽与扩展卡6.4 声卡、显卡、网卡等常见扩展接口设备第七章：外部设备7.1 微机系统的外部设备概述7.2 输入设备：键盘、鼠标、扫描仪等7.3 输出设备：显示器、打印机、音箱等7.4 存储设备：硬盘、固态硬盘、光盘等第八章：嵌入式系统8.1 嵌入式系统的基本概念8.2 嵌入式系统的组成与结构8.3 嵌入式处理器与实时操作系统8.4 嵌入式系统的应用案例第九章：接口编程基础9.1 接口编程的基本概念9.2 接口编程的常用方法与工具9.3 汇编语言接口编程9.4 C语言与接口编程第十章：实战项目与案例分析10.1 微机系统接口设计概述10.2 实战项目一：设计一个简单的并行接口10.3 实战项目二：基于PCI总线的数据采集系统10.4 实战项目三：嵌入式系统设计与开发10.5 案例分析：接口技术在现代计算机系统中的应用第十一章：串行通信接口11.1 串行通信的基本概念11.2 串行通信的协议与标准11.3 串行通信接口电路11.4 串口通信编程与应用第十二章：USB接口技术12.1 USB概述与历史12.2 USB接口的物理结构12.3 USB协议与数据传输12.4 USB设备驱动程序开发第十三章：网络接口与通信协议13.1 计算机网络基础13.2 局域网与广域网接口技术13.3 TCP/IP协议簇13.4 网络接口卡（NIC）与网络通信第十四章：无线通信接口14.1 无线通信技术概述14.2 Wi-Fi接口与IEEE 802.11标准14.3 Bluetooth技术与蓝牙接口14.4 移动通信接口与4G/5G网络第十五章：现代接口技术发展趋势15.1 云计算与虚拟化接口技术15.2 物联网（IoT）接口技术15.3 边缘计算与接口技术15.4 与机器学习接口技术重点和难点解析本《微型计算机原理与接口技术》电子教案涵盖了微型计算机的基本概念、组成结构、性能指标、接口技术、外部设备、嵌入式系统、接口编程以及实战项目等多个方面。
单片微型计算机原理及接口技术在现代科技领域中，计算机技术的发展日新月异，而单片微型计算机无疑是其中的重要一环。
本文将介绍单片微型计算机的原理以及接口技术，以帮助读者更好地理解和运用这一领域的知识。
一、单片微型计算机的原理1.1 数据表示和处理在单片微型计算机中，数据的表示和处理是非常重要的。
计算机所处理的数据通常以二进制形式表示，通过位(bit)来表示数据的最小单元。
在微型计算机中，通常使用八位(bit)的字节(byte)作为数据的基本单位。
此外，计算机还可以通过不同的数据类型来表示和处理不同类型的数据，如整数、浮点数、字符等。
1.2 CPU和内存在单片微型计算机中，中央处理器(CPU)被视为计算机的大脑。
CPU负责执行指令、进行算术和逻辑运算等操作。
而内存则用于存储数据和指令，供CPU读取和写入。
常见的内存分类有随机存取存储器(RAM)和只读存储器(ROM)，其中RAM用于临时存储数据，而ROM则用于存储固定的指令和数据。
1.3 控制单元和指令控制单元是CPU的一个核心组成部分，它负责解析和执行指令。
指令是计算机执行操作的命令，可以进行数据的读取、写入、运算等操作。
常见的指令集结构有精简指令集(RISC)和复杂指令集(CISC)。
RISC的指令集相对较简单，执行速度快，而CISC的指令集相对较复杂，但可以实现更多功能。
二、单片微型计算机的接口技术2.1 输入输出接口在单片微型计算机中，输入输出（I/O）设备起着连接计算机与外部设备的重要作用。
常见的输入设备包括键盘、鼠标、触摸屏等，而输出设备包括显示器、打印机、扬声器等。
通过适当的接口技术，计算机可以与这些设备进行数据的输入和输出，并实现与用户的交互。
2.2 存储器接口技术存储器接口技术用于连接CPU和内存之间的数据传输。
根据不同的芯片架构和规范，存储器接口技术有所不同。
常见的接口技术包括地址总线、数据总线和控制总线。
地址总线用于指定内存的地址，数据总线用于传输数据，而控制总线则用于传输控制信号。
