最新中职机械制图期末考试题(A)机械制造与控制

6、下列斜度的标注中C是正确的。

（）7、下列视图中，错误的左视图是b。

（）8、在同一张图样中，相同的尺寸一般只标注一次。

（）9、正确的左视图应该是C （）10、根据俯视图选择正确的主视图应该是（3）。

（ ）三、改错题（每题10分，共20分）1．补全视图中漏缺的图线。

2、补全剖视图中漏缺的图线。

四、读图题（共40分）1．该零件名称是 ，属于 类零件，绘图比例 ，材料是 。

2．该零件采用 个视图，名称分别为 、 、 、 。

3．零件的总长是 总高是 总宽是 ，图中100、95是 尺寸，SR9是 尺寸。

4．9×M8—6H 的表面粗糙度要求是 ，含义是 。

阅卷人 阅卷人5．在指出图中长、宽、高的尺寸基准。

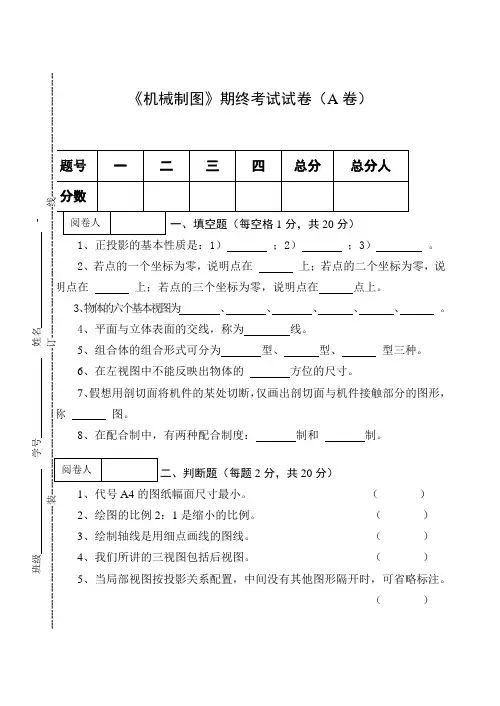

《机械制图》期终考试A卷答案一、填空题（每空格1分，共20分）1、显实性、积聚性、类似性。

2、投影面、投影轴、原点。

3、主视图、俯视图、左视图、仰视图、后视图、右视图。

4、截交线。

5、叠加、切割、综合。

6、左右。

7、剖面图。

8、基孔、基轴。

二、判断题（每题2分，共20分）1、对2、错3、对4、错5、对6、错7、错8、对9、错10、对三、改错题（每题10分，共20分）四、读图题（共40分）1、齿轮箱、箱体、1：4、HT200。

2、4个、全剖主视图、A-A半剖视图、C-C局剖视图、B向视图。

3、160mm、324mm、330mm、定位、定形。

4、表面粗糙度Ra的上限值为6.3微米。

5、图中标出长、宽、高的尺寸基准。

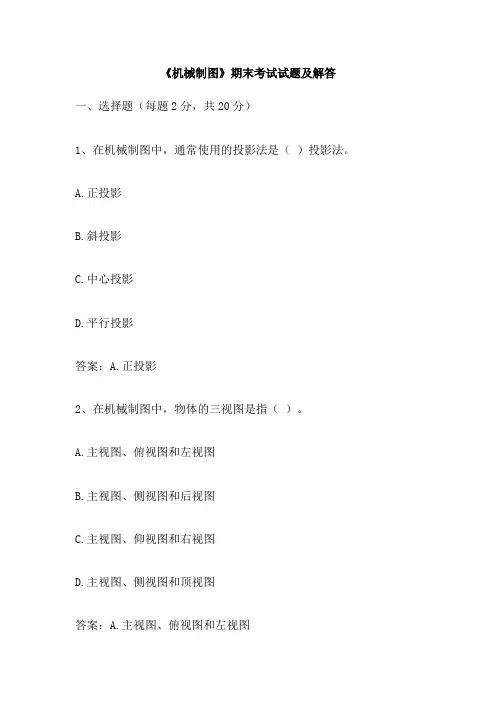

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

选择题（将正确答案的字母填入括号内）1.将工程图所展示的图形按（ A ）的比例划出来的过程称为放样。

A. 1 ：1B. 1 ：2 C .2 ：1 D. 1 ：32.在剪板机的下列参数中，只有（ C ）是可调的。

A. 剪刃前角B. 剪刃后角C. 上下剪刃间隙D.剪刃高度3.联合冲剪机与斜刃龙门剪板机相比，上下剪刃之间的夹角（ A ）。

A. 大B. 小C. 相近D.相等4.在下列各种形式的剪板机中，（ C ）剪下的工件变形最小。

A. 联合冲剪机B. 斜刃剪板机C. 平刃剪板机D.双盘剪切机5.联合剪床适用板材及型材板料的（ DC ）加工。

A. 拉伸B. 弯曲C. 冲孔D.剪切6.若薄钢板四周呈波浪变形时，校平时不应锤击钢板的（ ACD ）部分。

A. 四边B. 中间C. 上下D. 左右7.当扁钢既有弯曲变形又有扭曲变形时，正确的矫正顺序为（ A ）。

A. 先弯曲后扭曲B. 先扭曲后弯曲C. 弯曲扭曲同时进行D.不确定8.当角钢同时出现多种变形时，正确的矫正顺序为（ B ）。

A. 弯曲、扭曲.角变形B. 扭曲、弯曲、角变形C.角变形、扭曲、弯曲D. 扭曲、角变形9.采用（ A ）滚板机滚制筒形工件时，必须先对钢板的两端进行预弯。

A. 三轴对称式B. 三轴非对称式C. 四轴对称式D.四轴非对称式10.在三轴滚板机上滚制筒形工件时，过弯是由于上轴辊向（ B ）调节过量。

A. 上B. 下C. 前D. 后11.机械压力机的代号用字母（ A ）表示。

A. ＪB. ＷC. ＱD. Z12.锉削平面时出现中间凸，两边低的原因是（ CD ）A. 划线不准B. 锉刀选用不当C.锉削时出现摇摆现象D. 锉削姿势不正确13.两支一套的手用丝锥，其头锥的不完整牙数是（ A ）A. 1—3B. 3—5C. 5—7D. ６—８14.錾削低碳钢工件时，錾子的楔角应选用（ A ）A. 30—50度B. 50—60度C. 10—20度D. ２０—３０度15.錾削平面时，每次的錾削余量为（ C ）。

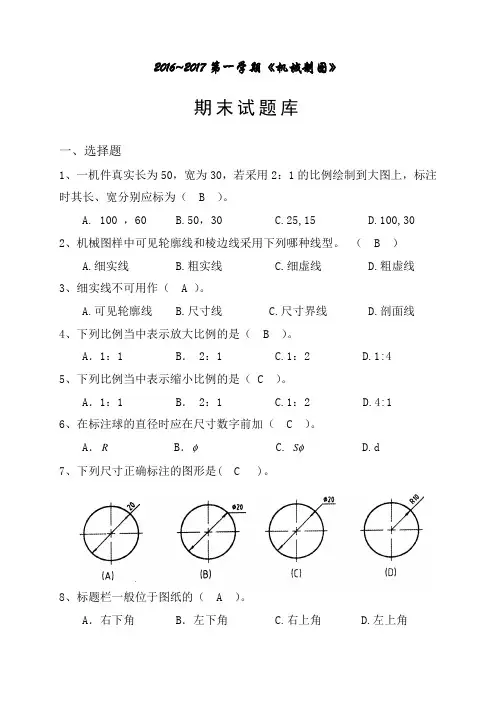

2016~2017第一学期《机械制图》期末试题库一、选择题1、一机件真实长为50，宽为30，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ B ）。

A. 100 ，60B.50，30C.25,15D.100,302、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（ B ）A.细实线B.粗实线C.细虚线D.粗虚线3、细实线不可用作（ A ）。

A.可见轮廓线B.尺寸线C.尺寸界线D.剖面线4、下列比例当中表示放大比例的是（ B ）。

A．1：1 B． 2：1 C.1：2 D.1:45、下列比例当中表示缩小比例的是（ C ）。

A．1：1 B． 2：1 C.1：2 D.4:16、在标注球的直径时应在尺寸数字前加（ C ）。

A．R B．φ C.Sφ D.d7、下列尺寸正确标注的图形是( C )。

8、标题栏一般位于图纸的（ A ）。

A．右下角 B．左下角 C.右上角 D.左上角9、图样中的尺寸以( B )为单位时,不需标注单位的符号(或名称)。

A.厘米B.毫米C.米D.分米10、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。

A.三B.四C.五D.六11、下列投影法中不属于平行投影法的是（ A ）。

A.中心投影法B.正投影法C.斜投影法D.以上都不是12、在投影体系中，由前向后投射得到的视图，称为；由上向下投射得到的视图，称为；由左向右投射得到的视图，称为。

( A ) A．主视图；俯视图；左视图 B．左视图；主视图；俯视图 C．俯视图；主视图；左视图 D．左视图；俯视图；主视图13、三视图中，把H面的投影称作（ A ）。

A.俯视图B.主视图C.左视图D.后视图14、主视图与俯视图（ A ）。

A.长对正B.高平齐C.宽相等D.长平齐15、主视图与左视图（ B ）。

A.长对正B.高平齐C.宽相等D.高对正16、当一条直线垂直于投影面时，在该投影面上反映（ C ）。

A.实形性B.类似性C.积聚性D.收缩性17、直线AB平行于H面，在H面上的投影是（ A ）。

*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。

答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。

答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。

??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。

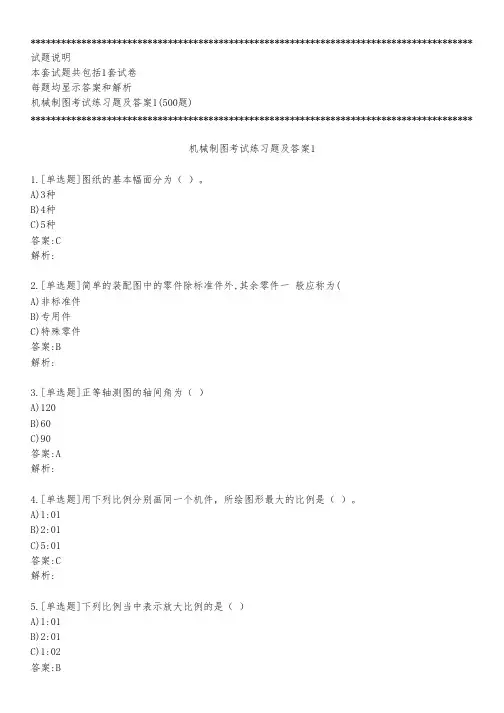

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案1(500题)***************************************************************************************机械制图考试练习题及答案11.[单选题]图纸的基本幅面分为（ ）。

A)3种B)4种C)5种答案:C解析:2.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件C)特殊零件答案:B解析:3.[单选题]正等轴测图的轴间角为（ ）A)120B)60C)90答案:A解析:4.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:5.[单选题]下列比例当中表示放大比例的是（ ）A)1:01B)2:016.[单选题]看组合体三视图的方法有（ ）A)形体分析法B)线面分析法C)以上都是答案:C解析:7.[单选题]普通螺纹的牙型为( )。

A)三角形B)梯形C)锯齿形答案:A解析:8.[单选题]制图字体要求汉字应写成（ ）字，并采用国标中规定的简化字A)宋体B)仿宋体C)长仿宋体答案:C解析:9.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:10.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:11.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。

A)拉伸命令B)移动命令12.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。

A)粗实线B)虚线C)细实线D、点画线答案:B解析:13.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:14.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:15.[单选题]在机械图样的绘制中，采用的投影法是A)中心投影法B)斜投影法C)正投影法答案:C解析:16.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:17.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线18.[单选题]重合剖面的轮廓线都是用A)细点画线绘制B)粗实线绘制C)细实线绘制答案:C解析:19.[单选题]在AutoCAD中，用于打开／关闭正交方式的功能健是________。

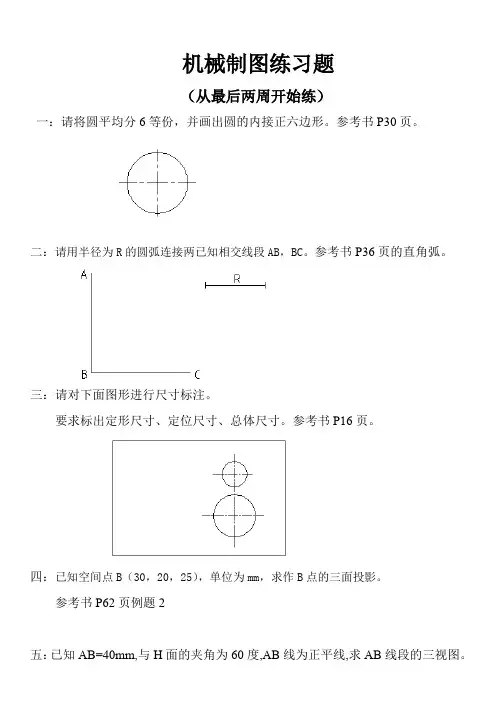

机械制图练习题
（从最后两周开始练）
一：请将圆平均分6等份，并画出圆的内接正六边形。

参考书P30页。

二：请用半径为R的圆弧连接两已知相交线段AB，BC。

参考书P36页的直角弧。

三：请对下面图形进行尺寸标注。

要求标出定形尺寸、定位尺寸、总体尺寸。

参考书P16页。

四：已知空间点B（30，20，25），单位为mm，求作B点的三面投影。

参考书P62页例题2
五：已知AB=40mm,与H面的夹角为60度,AB线为正平线,求AB线段的三视图。

参考书P65页表2-2-1
六:平面ABC为铅垂面,已知其主视图，求ABC的另两个视图。

参考书P69页表2-2-3
七:根据下列投影,求左视图。

八: 请根据组合体的两个视图，补画第三视图,并进行尺寸标注。

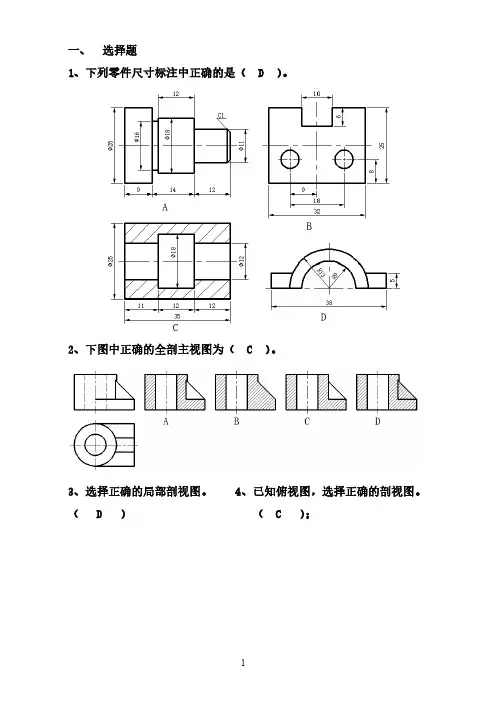

一、选择题1、下列零件尺寸标注中正确的是（ D ）。

2、下图中正确的全剖主视图为（ C ）。

3、选择正确的局部剖视图。

4、已知俯视图，选择正确的剖视图。

（ D ）（ C ）；5、下图正确的A 向斜视图是（ A ）。

二、改错题1、找出下面局部剖视图中的错误，在右侧画出正确的视图。

（6分）2、分析内外螺纹连接画法中的错误，把正确的画在右方空白处。

（5分）（外螺纹大、小径及其剖面线的绘制酌情给分）3、分析图中的错误，在右方空白处画出正确的剖视图。

三、作图题1、参考轴测图尺寸，在指定位置按1：1比例画出移出断面图。

（按图中测量尺寸或1:1比例均给分）25 4102、在指定位置，将主视图画成全剖视图。

（5分）圆沉孔：1分；方孔：2分；左圆孔：1分；剖面线：1分3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。

大、小齿轮的齿顶圆、齿根圆、分度圆、内孔各1分。

4、采用简化画法补画螺栓连接装配图中的漏线。

5、用相交的剖切平面，将主视图改画为全剖视图。

6、将主视图改画为全剖视图。

四、读零件图，完成填空。

（每空1分，计20分）1．零件名称是压紧盖，材料是ZG270-500 ，比例是1:3 ，属于缩小比例。

2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是R18 ，定位尺寸是φ175 圆周的六等分，其连接圆弧的半径是R50 。

的基本尺寸是115 ，最大极限尺寸是115 ，3．尺寸φ11500.07最小极限尺寸是114.93 ，公差是0.07 ，基本偏差代号为h 。

4．零件上有6个直径为14 的圆柱孔，孔内表面粗糙度要求为25μm 。

5．该零件长度方向的尺寸基准是零件右端面，宽度方向的尺寸基准是前后对称面，高度方向的尺寸基准是φ90的孔的旋转轴线。

6、该零件的总长是 66 ，总宽是 211（187.55）视情况给分，总高是211 。

机械制图《机械制图》课程 试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种 AO 、 A1、 A2 、 A3 A4 _______ 其中A4图纸幅的尺寸为210 X297。

2、 机械制图当中常用的线型有 粗实线、细实线、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、 机械制图当中的汉字应写成 长仿宋体。

*4、图样中的尺寸以 mm 为单位。

5、在标注直径时，在数字前面应该加$，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、 尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平 书写。

★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 1二、选择题1下列符号中表示强制国家标准的是（ C ）。

A. GB/T B . GB/Z C.GB 2、 不可见轮廓线采用（ B ）来绘制。

A.粗实线 B .虚线 C. 细实线3、 下列比例当中表示放大比例的是（ B ） A. 1 : 1 B . 2 : 1 C.1: 24、 在标注球的直径时应在尺寸数字前加（C ）A. R B .① C.S ①4、 下列比例当中表示缩小比例的是（ C ） A. 1 : 1 B . 2 : 1 C.1: 25、 机械制图中一般不标注单位，默认单位是（ A ） A.m B .cmC.m6、 下列尺寸正确标注的图形是（C ）7、下列缩写词中表示均布的意思的是（ C ） A. SR B . EQS C.C8、 角度尺寸在标注时，文字一律（ A ）书写 A.水平B.垂直C.倾斜9、 标题栏一般位于图纸的（ A ）9、线性尺寸数字一般应注写在尺寸线的 上方 _____ 或 左方 _________ ★ 10、平面图形中所注尺寸按作用分为定形尺寸 __________ 禾廿 _________A.右下角 B .左下角 C. 右上角机械制图60机械制图60三、判断题1、国家制图标准规定，图纸大小可以随意确定（X ）2、 比例是指图样与实物相应要素的线性尺寸之比。

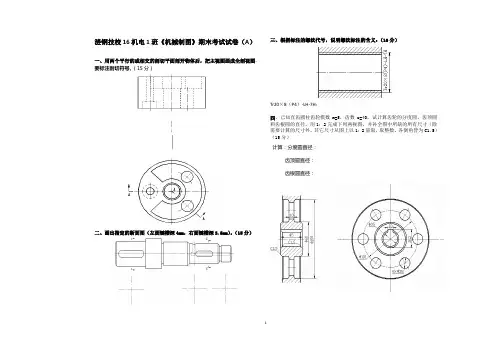

1涟钢技校16机电1班《机械制图》期末考试试卷（A ）一、用两个平行的或相交的剖切平面剖开物体后，把主视图画成全剖视图， 要标注剖切符号。

（15分）二、画出指定的断面图（左面键槽深4mm ，右面键槽深3.5mm ）。

（15分）三、根据标注的螺纹代号，说明螺纹标注的含义：（10分）Tr20×8（P4）-LH-7H ：四、已知直齿圆柱齿轮模数m=5，齿数z=40，试计算齿轮的分度圆、齿顶圆和齿根圆的直径。

用1：2完成下列两视图，并补全图中所缺的所有尺寸（除需要计算的尺寸外，其它尺寸从图上以1：2量取，取整数。

各倒角皆为C1.5）（15分）计算：分度圆直径：齿顶圆直径： 齿根圆直径：五、标注轴和孔的基本尺寸及上、下偏差值，并填空。

（10分）Φ40H7（），Φ18k6（）滚动轴承与座孔的配合为（）制，座孔的基本偏差代号为（），公差等级为（）级。

滚动轴承与轴的配合为（）制，轴的基本偏差代号为（），公差等级为（）级。

六、读支架零件图，并回答下列问题：（15分）（1）分别用指引线和文字指出支架的长、宽、高三个方向的主要尺寸基准。

（用△标示）（2）零件上2×φ15孔的定位尺寸是（）；（）。

（3）M6-7H螺纹的含义是（）（4）零件图上各表面粗糙度的最高要求是（），最低要求是（）。

（5）表达该支架采用的一组图形分别为（），（），（）。

七、读轴承盖零件图，在指定位置画出B-B剖视图（采用对称画法，画出下一半，即前方的一半）。

回答下列问题：（20分）（1）φ70d9（）表示公称直径（），上偏差为（）、下偏差为（）。

（2）主视图的右端面有φ54深3的凹槽，这样的结构是考虑（）零件的质量而设计的。

（3）说明的含义：4个φ9的孔是按与螺纹规格（）的螺栓相配的≈1.1d=8.8的通孔直径而定的，的深度只要能（）为止。

2。

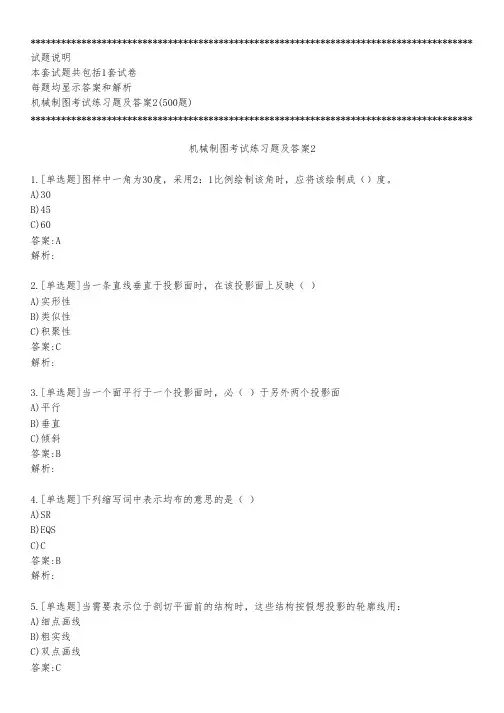

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案2(500题)***************************************************************************************机械制图考试练习题及答案21.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:2.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:3.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:4.[单选题]下列缩写词中表示均布的意思的是（ ）A)SRB)EQSC)C答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上B)引出线上C)轮廓线上答案:A解析:7.[单选题]垂直于H面且与V面、W面倾斜的平面称为（ ）。

A)正垂面B)铅垂面C)侧垂面答案:B解析:8.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角答案:B解析:9.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:10.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:11.[单选题]侧平面在水平投影面的投影特性为：（ ）。

A)收缩性B)积聚性12.[单选题]角度尺寸在标注时，文字一律（ ）书写A)水平B)垂直C)倾斜答案:A解析:13.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:14.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:15.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:16.[单选题]任意三角形的尺寸标注需要使用的命令为（ ）A)线性标注B)快速标注C)对齐标注答案:C解析:17.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性18.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:19.[单选题]已知c’d’//ox,cd//ox,则CD直线为()A)水平线B)正平线C)侧垂线D)一般位置线答案:C解析:20.[单选题]键、销都属于（）。

中职生机械制图试题及答案二、多选题( )1、关于三视图，下列说法正确的是（）A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。

B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。

C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。

D、正等轴测投影图的轴间角是90°、135°和135°。

（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。

Ｂ.大图作业时，用丁字尺来画图中一系列垂直的轴线、轮廓线及尺寸线等；用三角板与丁字尺配合画一系列位置不同的水平轴线、轮廓线及尺寸线等。

Ｃ.尺寸分析：高度方向的尺寸基准是零件的下底面；５０既是定形尺寸，又是定位尺寸；４８、４０都是定形尺寸。

Ｄ.线段分析：Ｒ３０、Ｒ６０都是已知弧，因为既知道该弧的定形尺寸，又知道圆心的定位尺寸；Ｒ５、Ｒ１５都是连接弧。

Ｅ.最后加粗描深时，应将轮廓线加深为粗实线，尺寸线加深为细实线，两者的粗、细线宽之比为２∶1。

（）6、某零件图如图所示，其中有多处尺寸标注错误，不符合制图规定，以下分析及改正方式正确的是：Ａ.①②处的线性尺寸数字１７、５标注的方向不符合规定，应字头朝左，且在尺寸线的上方。

Ｂ.③处的尺寸线不能画在轮廓线的延长线上，且不能与轮廓线重合；④处的角度数字３０°应一律水平书写。

Ｃ.⑤处的线性尺寸数字１６应该写在尺寸线的上方；⑥处所标注的圆弧半径Ｒ８的尺寸线没通过圆心，应该通过圆心。

一、选择题(共20分，每小题1分）1、用下列比例分别画同一个机件，所绘图形最大的比例是( ）.A．1:1 B．1:5C．5:1D．2：12、国家标准中规定标题栏正常情况下应画在图纸的（）.A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有（ )种。

A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示( ）。

A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中,尺寸线为( ）。

A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是（ )。

A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位（）。

A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择一种正确的答案。

（ )A．AB是水平线,BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线,BC是一般位置直线，CD是水平线D．AB是正平线,BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为( ）.A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（）A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50，宽为30。

,若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（）A 100，30B 50,30C 25，15D 100 ，6014、选择正确的左视图. （ b ）17、选择正确的左视图. （ c ）18、选择正确的左视图。

( b ）19、选择正确的左视图. ( c ）20、选择正确的左视图。

（ d ）二、填空题(20分，每空1分)1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例。

第 1 页 共 2 页《机械制图》测试（共60分，时间27分）一、根据立体图，画图三视图。

（尺寸从图中量取，取整数。

）（共10分）二、补画第三视图。

（共10分，每小题5分）1、（保留作图痕迹）2、三、补画缺线。

（16分，每小题4分）1、 2、3、4、四、选择合适的方式表达图形。

（共11分）1、根据主视图和俯视图，在指定位置画出全剖的主视图。

（本小题5分）第 2 页 共 2 页2、在给出的位置画出轴的三个断面的移出断面图。

（本小题6分）五、识读零件图。

（共13分，每空0.5分。

）1.该零件图的名称是_______，绘图比例为_______，材料_______。

2.图中盲孔的表面粗糙度值为_______，2×Φ5孔的表面粗糙度精值为_______。

未标注部分的表面粗糙度采用 方法获得。

3.主视图采用了_______ 视图表达，长度方向的尺寸基准为______________，高度方向的尺寸基准为_______。

4.底板76 —沉孔深为 ，其定位尺寸为_______、_______。

5.螺纹M27×1.5的螺距为 ，旋和长度为 ，旋向为 。

6.Φ5光孔的深度为_______，未注圆角半径为_______。

7.Φ20H7中20表示_______，H 表示______________，7表示__________。

8.28.76±0.016中最大极限尺寸为 ，最小极限尺寸为 ，公差值为 ，如画公差带图，零线处于公差带图的 位置。

9.端盖的外形是通过________工艺得到，而沉孔、盲孔等孔结构是通过______________得到。

第 1 页 共 6 页 一、已知A 点的坐标值A(12，10，15)，求作A 点的三面投影图。

（7分）二、已知平面的两面投影，完成其第三面投影。

（8分） H Y x 0c"b"a"c'b'a'z Yw a b c 课程名称 机械制图与公差 考试性质 考试 人数 45 考试时间 20周 适用班级 考试方法 闭卷 试卷类型 A 题 号 一 二 三 四 五 六 七 八 总分 分 数 阅卷人 签名 班级学号姓名命题教师教研室主任系主任-三、（1）求作立体的相贯线（10分）（2）、补漏线（共10分）第 2 页共 6 页第 3 页 共 6 页 四、指出下列螺纹画法中的错误，并将正确的画在指定位置。

（15分）班级 学号姓名 -------------------------------------------装-----------------------------------------订----------------------------------------线---------------------第 4 页 共 6 页五、有一孔,轴配合为过渡配合,孔尺寸为Ø800046.0+mm,轴尺寸为Ø80±0.015mm,求最大间隙和最大过盈;画出配合的孔,轴公带图。

（10分）解：最大间隙 Xmax=ES-ei=+0.046-(-0.015)mm=+0.061mm最大过盈 Ymax=EI-es=0-(+0.015)mm=-0.015mm六、 有一组相配合的孔和轴为Ø3078h N ,作如下几种计算并填空（12分）: 查表得N8=(036.0003.0--), h7=(021.00-)(1)孔的基本偏差是__-0.003__mm,轴的基本偏差是___0______.(2)孔的公差为____0.033_____mm,轴公差为____0.021______mm.(3)配合的基准制是___基轴制____;配合性质是_过渡配合________.(4)配合公差等于_______0.054___mm.(5)计算出孔和轴的最大,最小实体尺寸.解： 孔的最大实体尺寸： DM=Dmin=ø30+(-0.036)=ø29.964mm孔的最小实体尺寸： DL=Dmax= ø30+(-0.003)=ø29.9997mm轴的最大实体尺寸： dm=dmax=d+es= ø30+0= ø30.0mm轴的最小实体尺寸： dl=dmin=d+ei= ø30+(-0.021)= ø29.979mm七、画出指定的断面图（10分）八、读零件图，并回答问题。

职高机械制图期末考试卷一、选择题（每题 3 分，共 30 分）1、国家标准规定，绘制机械图样时应采用（）投影法。

A 中心B 平行C 正D 斜2、在三视图中，主视图反映物体的（）。

A 长和宽B 长和高C 宽和高D 以上都不对3、与一个投影面垂直，而与其他两个投影面倾斜的直线，称为（）。

A 投影面平行线B 投影面垂直线C 一般位置直线D 以上都不对4、正等轴测图的轴间角为（）。

A 120°B 90°C 60°D 30°5、已知点 A（20，0，0）和点 B（20，0，10），则点 A 和点 B 在（）上。

A X 轴B Y 轴C Z 轴D 空间不在同一直线6、圆柱被平面截切后产生的截交线形状有（）。

A 圆B 椭圆C 矩形D 以上都是7、两圆柱相交，其表面产生的相贯线形状通常为（）。

A 空间曲线B 圆C 椭圆D 直线8、下列比例中，表示放大比例的是（）。

A 1:1B 2:1C 1:2D 以上都不是9、机械制图中，通常用于表示不可见轮廓线的线型是（）。

A 粗实线B 细实线C 虚线D 点划线10、在标注尺寸时，尺寸数字的方向应（）。

A 水平书写B 垂直书写C 与尺寸线平行D 以上都可以二、填空题（每题 3 分，共 30 分）1、机械制图中的三个基本视图分别是_____、＿____、＿____。

2、正投影的基本特性有_____、＿____、＿____。

3、平面图形中的尺寸，按其作用可分为_____和_____。

4、螺纹的要素包括_____、＿____、＿____、＿____、＿____。

5、零件图的内容包括_____、＿____、＿____、＿____。

6、一张完整的装配图应包括_____、＿____、＿____、＿____、＿____。

7、读装配图的方法和步骤是_____、＿____、＿____、＿____。

8、常见的剖视图有_____、＿____、＿____。

9、表面粗糙度的评定参数主要有_____和_____。
