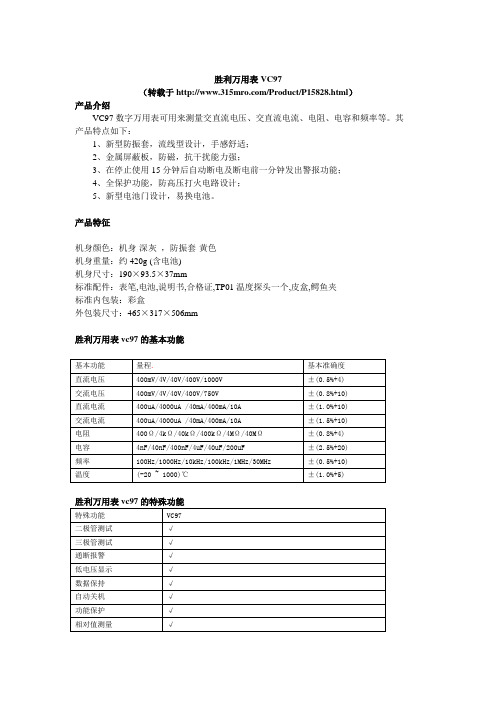

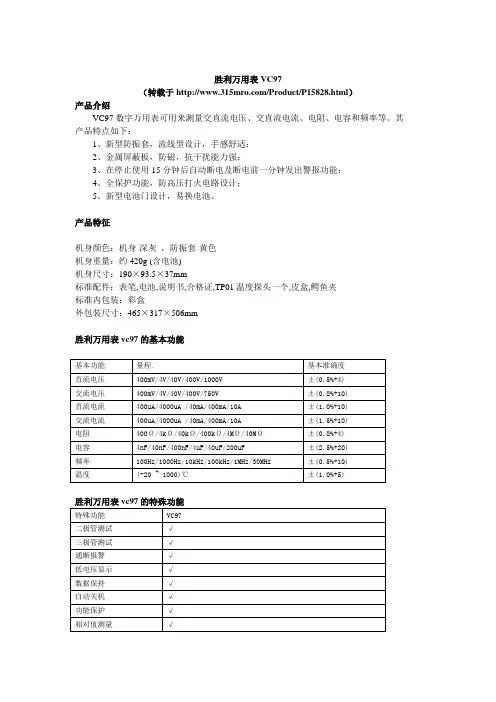

胜利万用表VC97（转载于/Product/P15828.html）产品介绍VC97数字万用表可用来测量交直流电压、交直流电流、电阻、电容和频率等。
其产品特点如下：1、新型防振套，流线型设计，手感舒适；2、金属屏蔽板，防磁，抗干扰能力强；3、在停止使用15分钟后自动断电及断电前一分钟发出警报功能；4、全保护功能，防高压打火电路设计；5、新型电池门设计，易换电池。
产品特征机身颜色：机身-深灰，防振套-黄色机身重量：约420g (含电池)机身尺寸：190×93.5×37mm标准配件：表笔,电池,说明书,合格证,TP01温度探头一个,皮盒,鳄鱼夹标准内包装：彩盒外包装尺寸：465×317×506mm胜利万用表vc97的基本功能基本功能量程.基本准确度直流电压400mV/4V/40V/400V/1000V ±(0.5%+4)交流电压400mV/4V/40V/400V/750V ±(0.8%+10)直流电流400uA/4000uA /40mA/400mA/10A ±(1.0%+10)交流电流400uA/4000uA /40mA/400mA/10A ±(1.5%+10)电阻400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ±(0.8%+4)电容4nF/40nF/400nF/4uF/40uF/200uF ±(2.5%+20)频率100Hz/1000Hz/10kHz/100kHz/1MHz/30MHz ±(0.5%+10)温度(-20 ~ 1000)℃±(1.0%+5)胜利万用表vc97的特殊功能特殊功能VC97二极管测试√三极管测试√通断报警√低电压显示√数据保持√自动关机√功能保护√相对值测量√防震保护√频率/占空比测量1%~99%输入阻抗10MΩ采样频率3次/s交流频响(40-400)Hz操作方式自动量程最大显示3999液晶尺寸70×50mm电源3V (1.5V×2)使用注意事项1）该仪表所测量的交流电压峰值不得超过700V，直流电压不得超过1000V 。
胜利万用表vc99校准
（原创实用版）
目录
1.胜利万用表 vc99 简介
2.胜利万用表 vc99 的校准方法
3.胜利万用表 vc99 的实际应用
正文
一、胜利万用表 vc99 简介
胜利万用表 vc99 是一款多功能、高性能的数字万用表，适用于电工、电子工程师以及业余电子爱好者等各类用户。
它可以测量电压、电流、电阻等多种电学参数，具有测量范围宽、精度高、操作简便等特点。
二、胜利万用表 vc99 的校准方法
为了保证胜利万用表 vc99 的测量精度，需要定期对其进行校准。
以下是胜利万用表 vc99 的校准方法：
1.准备一个已知电阻值的电阻器，将其接入电路中。
2.打开万用表，选择电阻测量档位。
3.将万用表的测试笔分别接触电阻器的两端，读取显示的电阻值。
4.将读取到的电阻值与已知电阻值进行比较，如果两者相差较大，说明万用表需要校准。
5.使用万用表附带的校准电路进行校准，或者送至专业维修点进行校准。
三、胜利万用表 vc99 的实际应用
胜利万用表 vc99 广泛应用于各种电子设备和电路的检测与维修中，例如：
1.测量电池的电压，判断电池是否需要更换。
2.测量电路中的电流，确保电路安全。
3.测量电阻值，判断线路是否存在断路或短路等问题。
4.测量二极管的导通性，检测二极管是否损坏。
5.测量电容器的电容值，判断电容器是否需要更换。

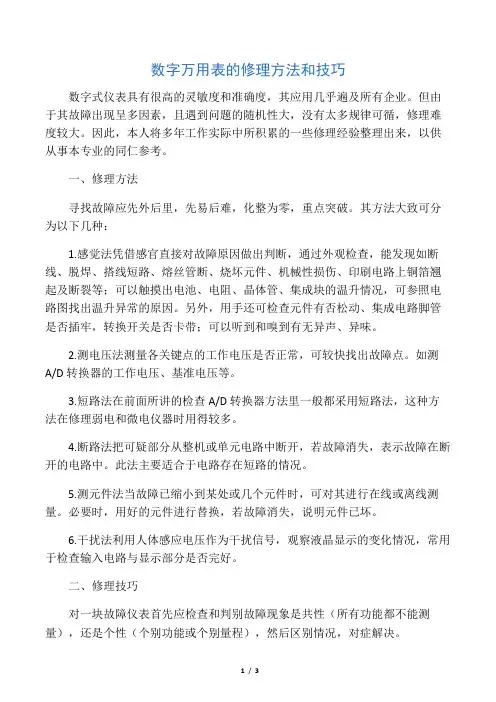

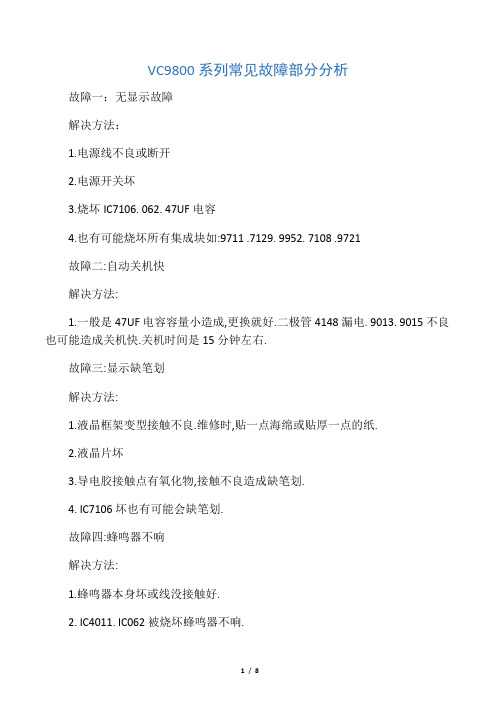

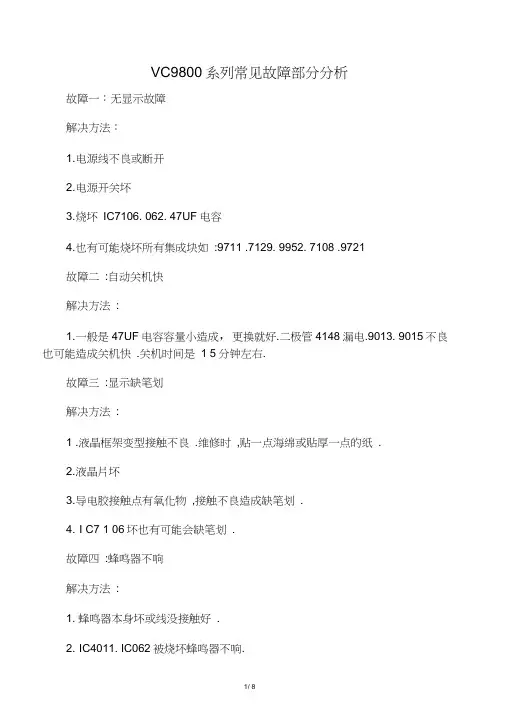

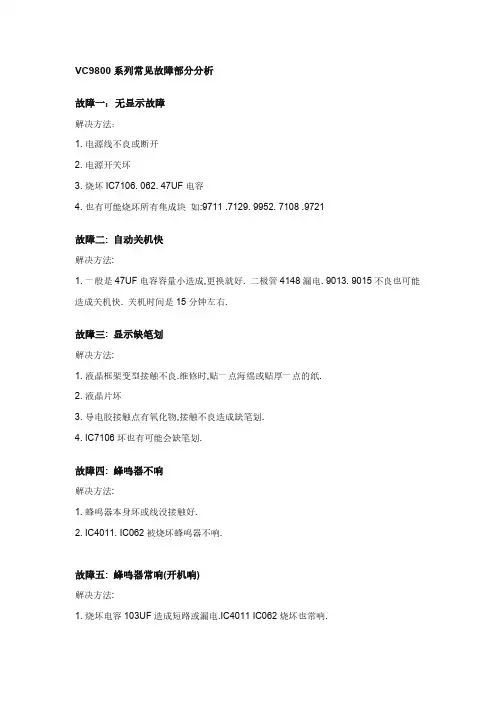

数字万用表的修理方法和技巧数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。
但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。
因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。
一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。
其方法大致可分为以下几种：1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等；可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。
另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带；可以听到和嗅到有无异声、异味。
2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。
如测A/D转换器的工作电压、基准电压等。
3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。
此法主要适合于电路存在短路的情况。
5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。
必要时，用好的元件进行替换，若故障消失，说明元件已坏。
6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。
二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性（所有功能都不能测量），还是个性（个别功能或个别量程），然后区别情况，对症解决。
1.若所有档均不能工作，应重点检查电源电路和A/D转换器电路。
检查电源部分时，可取下叠层电池，按下电源开关，用正表笔接被测表电源负，负表笔接电源正（对数字万用表而言），开关打到二级管测量档，若显示的是二级管正向电压，则说明电源部分是好的，若偏差大，则说明电源部分有问题。
若出现开路，重点检查电源开关和电池引线等。

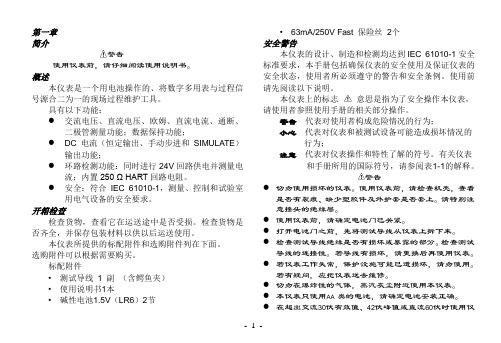

第一章简介警告使用仪表前，请仔细阅读使用说明书。
概述本仪表是一个用电池操作的、将数字多用表与过程信号源合二为一的现场过程维护工具。
具有以下功能：●交流电压、直流电压、欧姆、直流电流、通断、二极管测量功能；数据保持功能；●DC电流（恒定输出、手动步进和SIMULATE）输出功能；●环路检测功能：同时进行24V回路供电并测量电流；内置250 Ω HART回路电阻。
●安全：符合IEC 61010-1，测量、控制和试验室用电气设备的安全要求。
开箱检查检查货物，查看它在运送途中是否受损。
检查货物是否齐全，并保存包装材料以供以后运送使用。
本仪表所提供的标配附件和选购附件列在下面。
选购附件可以根据需要购买。
标配附件• 测试导线1 副（含鳄鱼夹）• 使用说明书1本• 碱性电池1.5V（LR6）2节• 63mA/250V Fast 保险丝2个安全警告本仪表的设计、制造和检测均达到IEC 61010-1安全标准要求，本手册包括确保仪表的安全使用及保证仪表的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
本仪表上的标志意思是指为了安全操作本仪表，请使用者参照使用手册的相关部分操作。
警告代表对使用者构成危险情况的行为；小心代表对仪表和被测试设备可能造成损坏情况的行为；注意代表对仪表操作和特性了解的符号。
有关仪表和手册所用的国际符号，请参阅表1-1的解释。
警告●切勿使用损坏的仪表。
使用仪表前，请检查机壳，查看是否有裂痕、缺少塑胶件及外护套是否套上。
请特别注意接头的绝缘层。
●使用仪表前，请确定电池门已关紧。
●打开电池门之前，先将测试导线从仪表上拆下来。
●检查测试导线绝缘是否有损坏或暴露的部分。
检查测试导线的连接性。
若导线有损坏，请更换后再使用仪表。
●若仪表工作失常，保护设施可能已遭损坏，请勿使用。
若有疑问，应把仪表送去维修。
●切勿在爆炸性的气体，蒸汽灰尘附近使用本仪表。
●本仪表只使用AA 类的电池，请确定电池安装正确。
第一章简介警告使用仪表前，请仔细阅读使用说明书。
概述本仪表是一个用电池操作的、将数字多用表与过程信号源合二为一的现场过程维护工具。
具有以下功能：●交流电压、直流电压、欧姆、直流电流、通断、二极管测量功能；数据保持功能；●DC电流（恒定输出、手动步进和SIMULATE）输出功能；●环路检测功能：同时进行24V回路供电并测量电流；内置250 Ω HART回路电阻。
●安全：符合IEC 61010-1，测量、控制和试验室用电气设备的安全要求。
开箱检查检查货物，查看它在运送途中是否受损。
检查货物是否齐全，并保存包装材料以供以后运送使用。
本仪表所提供的标配附件和选购附件列在下面。
选购附件可以根据需要购买。
标配附件• 测试导线1 副（含鳄鱼夹）• 使用说明书1本• 碱性电池1.5V（LR6）2节• 63mA/250V Fast 保险丝2个安全警告本仪表的设计、制造和检测均达到IEC 61010-1安全标准要求，本手册包括确保仪表的安全使用及保证仪表的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
本仪表上的标志意思是指为了安全操作本仪表，请使用者参照使用手册的相关部分操作。
警告代表对使用者构成危险情况的行为；小心代表对仪表和被测试设备可能造成损坏情况的行为；注意代表对仪表操作和特性了解的符号。
有关仪表和手册所用的国际符号，请参阅表1-1的解释。
警告●切勿使用损坏的仪表。
使用仪表前，请检查机壳，查看是否有裂痕、缺少塑胶件及外护套是否套上。
请特别注意接头的绝缘层。
●使用仪表前，请确定电池门已关紧。
●打开电池门之前，先将测试导线从仪表上拆下来。
●检查测试导线绝缘是否有损坏或暴露的部分。
检查测试导线的连接性。
若导线有损坏，请更换后再使用仪表。
●若仪表工作失常，保护设施可能已遭损坏，请勿使用。
若有疑问，应把仪表送去维修。
●切勿在爆炸性的气体，蒸汽灰尘附近使用本仪表。
●本仪表只使用AA 类的电池，请确定电池安装正确。

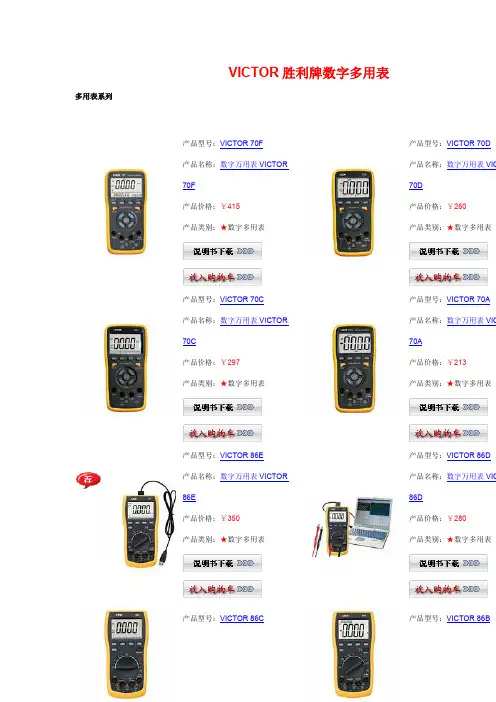

VICTOR胜利牌数字多用表多用表系列产品型号：VICTOR 70F产品名称：数字万用表VICTOR70F产品价格：￥415产品类别：★数字多用表产品型号：VICTOR 70D产品名称：数字万用表VIC70D产品价格：￥260产品类别：★数字多用表产品型号：VICTOR 70C产品名称：数字万用表VICTOR70C产品价格：￥297产品类别：★数字多用表产品型号：VICTOR 70A产品名称：数字万用表VIC70A产品价格：￥213产品类别：★数字多用表产品型号：VICTOR 86E产品名称：数字万用表VICTOR86E产品价格：￥350产品类别：★数字多用表产品型号：VICTOR 86D产品名称：数字万用表VIC86D产品价格：￥280产品类别：★数字多用表产品型号：VICTOR 86C产品型号：VICTOR 86B产品名称：数字万用表VICTOR 86C产品价格：￥261产品类别：★数字多用表产品名称：数字万用表VIC 86B产品价格：￥243产品类别：★数字多用表多用表系列产品型号：VC890D产品名称：数字万用表VC890D产品价格：￥126产品类别：★数字多用表产品型号：VC980+产品名称：数字万用表VC产品价格：￥455产品类别：★数字多用表产品型号：VC9808+产品名称：数字万用表VC9808+产品价格：￥325产品类别：★数字多用表产品型号：VC9807A+产品名称：数字万用表VC9807A+产品价格：￥288产品类别：★数字多用表产品型号：VC9806+产品名称：数字万用表VC9806+产品价格：￥325产品类别：★数字多用表产品型号：VC9805A+产品名称：数字万用表VC9805A+产品价格：￥270产品类别：★数字多用表产品型号：VC9804A+产品名称：数字万用表VC9804A+产品价格：￥225产品类别：★数字多用表产品型号：VC9802A+产品名称：数字万用表VC9802A+产品价格：￥207产品类别：★数字多用表共8页第2页8条/页共59 条记录首页上一页下一页尾页跳到多用表系列产品型号：VICTOR 6056C产品名称：钳形表VICTOR6056C产品价格：￥325产品类别：★钳形多用表产品型号：VICTOR 6056产品名称：钳形表VICTO6056A产品价格：￥396产品类别：★钳形多用表产品型号：VICTOR 98A产品名称：智能型数字万用表VICTOR 98A产品价格：￥990产品类别：★智能型多用表产品型号：VICTOR 187产品名称：记录型真有效值万用表VICTOR 187产品价格：￥产品类别：★智能型多用表产品型号：VICTOR 189产品名称：记录型真有效值数字万用表VICTOR 189产品价格：￥产品类别：★智能型多用表产品型号：VICTOR 8145产品名称：台式万用表VIC8145B产品价格：￥产品类别：★台式多用表产品型号：vc8045-II产品名称：台式万用表vc8045-II产品价格：￥603产品型号：VICTOR 6013产品名称：数字电感电容电VICTOR 6013C产品类别：★台式多用表产品价格：￥216产品类别：★数字电感电容表共8页第7页8条/页共59 条记录首页上一页下一页尾页跳到产品型号：VICTOR 70F 操作方式：自动量程产品名称：数字万用表VICTOR 70F 显示位数：3 3/4位产品分类：★数字多用表体积大小：手持式价格：￥415特殊功能：详细介绍：|一|般|特|征|产品型号：VICTOR 70C 操作方式：自动量程产品名称：数字万用表VICTOR 70C 显示位数：3 3/4位产品分类：★数字多用表体积大小：手持式价格：￥297特殊功能：电脑接口详细介绍：特点：1、新型防振套，流线形设计，手感舒适；2、大屏幕显示字迹清楚，使用按键触发型全自动操做方式设计；3、金属屏蔽板，防磁，抗干扰能力强；4、全保护功能，防高压打火电路设计。

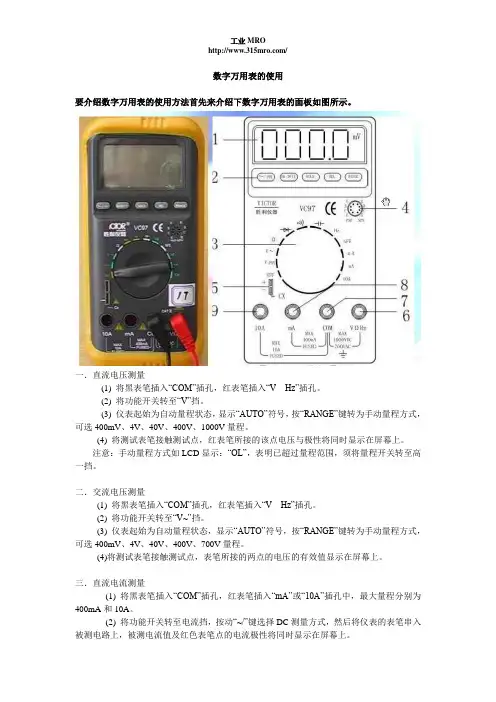

数字万用表的使用要介绍数字万用表的使用方法首先来介绍下数字万用表的面板如图所示。
一．直流电压测量(1) 将黑表笔插入“COM”插孔，红表笔插入“V Hz”插孔。
(2) 将功能开关转至“V”挡。
(3) 仪表起始为自动量程状态，显示“AUTO”符号，按“RANGE”键转为手动量程方式，可选400mV、4V、40V、400V、1000V量程。
(4) 将测试表笔接触测试点，红表笔所接的该点电压与极性将同时显示在屏幕上。
注意：手动量程方式如LCD显示：“OL”，表明已超过量程范围，须将量程开关转至高一挡。
二．交流电压测量(1) 将黑表笔插入“COM”插孔，红表笔插入“V Hz”插孔。
(2) 将功能开关转至“V~”挡。
(3) 仪表起始为自动量程状态，显示“AUTO”符号，按“RANGE”键转为手动量程方式，可选400mV、4V、40V、400V、700V量程。
(4)将测试表笔接触测试点，表笔所接的两点的电压的有效值显示在屏幕上。
三．直流电流测量(1) 将黑表笔插入“COM”插孔，红表笔插入“mA”或“10A”插孔中，最大量程分别为400mA和10A。
(2) 将功能开关转至电流挡，按动“~/”键选择DC测量方式，然后将仪表的表笔串入被测电路上，被测电流值及红色表笔点的电流极性将同时显示在屏幕上。
注意：(1) 如果事先对被测电流范围没有概念，应将量程开关转至到最高挡位，然后根据显示值转至相应的挡位上。
(2) 如LCD显示“OL”，表明已超过量程范围，须将量程开关转至高一挡。
(3) 最大输入电流为400mA或者10A（视红表笔插入位置而定），过大的电流会将保险丝熔断，甚至损坏仪表。
四．交流电流测量(1) 将黑表笔插入“COM”插孔，红表笔插入“mA”或10A插孔中。
(2) 将功能开关转至电流挡，按动“~/”键选择AC测量方式，然后将仪表测试表笔串入在被测电路上，被测电流显示在屏幕上。
五．电阻测量(1) 将黑表笔插入“COM”插孔，红表笔插入“V Hz”插孔。
