胜利数字万用表VC890D VC890C+说明书

3.如果测量零线和火线没有电压则没有供电 4.用红笔接火线，用左手捏着黑表笔表针测量有100V以 上电压证明火线正常；再把黑表笔接到零线上，如果测 量结果是220V左右则有供电，如果没电压则零线断 5.测量火线和零线电压正常，如果测量火线和地线没有电 压则地线没接； 6.测量零线和地线电压是220V左右说明火线和零线接反； 7.测量零线和地线电压高于5V说明接地不好或者没有接 地
例二：如何判断设备是否漏电? 1. 将换挡旋钮量程开关箭头指向“V~ 750V”，用左手捏紧黑表笔表针，红表笔表针接 到设备外壳上，如果万用表显示5V以下为正常， 高于5V说明设备外壳带电（漏电）。 2. 可以直接用试电笔测量外壳电压，有5V以 上电压就不正常。
液晶显示221V交流电压 万 用 表 测 量 日 常 电 压 地线接口
万 用 表 测 量 零 线 和 地 线 之 间 电 压

测量零线和地线之间的电压是1V
万 用 表 测 量 线 路 通 断 方 法
测量线路为通时显示008以内
测量线路通断时档位拨到蜂鸣档
例二：如何判断设备是否漏电? 1.判断 部件是否短路? 把设备总电源拔掉，用万用表蜂鸣档测量怀 疑短路两脚，测量的值小于20以下则短路。 2. 判断地线是否是通路? A. 判断设备部件和线路 把设备总电源拔掉，把万用表拨到蜂鸣和二 极管档，用表笔分别接单条线路输入端和输出端， 若果蜂鸣器响且显示8以下则是通路，接万用表测 量无反应就是断路。
2，直流电压测量： 将量程开关选到“V—”区域，将红表笔接到 正极，黑表笔接到负极，选择量程要大于被测量端 电压，如果液晶屏显示“1”，表明已超过量程范 围，须将量程转换成高档位。 3，线路通断测试： 将量程开关选到有二极管和蜂鸣标志档位， 测量线路通时蜂鸣器响且液晶屏显示数字为000— 008之间

1/3/2016
5
特性（二）



电源：一只9V电池 体积（尺寸）：175×93×55㎜(长×宽×高) 重量：约400g（包括电池）
1/3/2016
6
技术特性（一）


准确度：（读数的+最低有效数位），保证准确 度环境温度（23±5）℃，相对湿度75%，校准保 证期从出厂日起为一年 直流电压（DCV）

1/3/2016 20
三极管hFE测量

将功能开关转至hFE档

决定所测晶体管为NPN型或PNP型，将发射极、基 极、集电极分别相应插孔
1/3/2016
21
二极管、通断测试





将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔（注 意红表笔极性为“+”） 正向测量：将红表笔接到被测二极管正极，黑表笔接到被 测二极管负极，，显示器即显示二极管正向压降的近似值 反向测量：将红表笔接到被测二极管负极，黑表笔接到被 测二极管正极，，显示器显示“1” 完整的二极管测试包括正反向测量，如果测试结果与上述 不符，说明二极管是坏的 将表笔连接到待测线路的两点，如果电阻值低于约 70Ω±20Ω，则内置蜂鸣器发声 注意：请勿在 档输入电压
注意 手动量程方式如LCD显示“1”，表明已超过量程 范围，须将量程开关转至高一档 测量电压切勿超过100V，如超过，则有损坏仪表 电路的危险

1/3/2016 15
交流电压测量


将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上

2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，
红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
万用表面板功能介绍
通断测量
通断测量
首先将档位打到二极管和通断档位上，将红表笔插在VΩ插孔上，黑表笔插com插孔上，选择 蜂鸣档，可以测量通断。0为短路状态（蜂鸣器响），OL为无穷大断路状态。 （蜂鸣档测试两点间阻值小于90欧姆蜂鸣响）
电阻测量
1）测量步骤
首先红表笔插入VΩ孔 黑表笔插入COM孔；量程旋钮打到“Ω”量程档适当位置；分别用红黑表 笔接到电阻两端 金属部分，读出显示屏上显示的数据。
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤

11
VC890D数字型万用表的使用方法
万
测量火线和人体之间电压是123V
用
表
找
火
火线、地线判断及正确接法
线
和
1. 用红表笔接火线口，用
测
左手捏着黑表笔表针测量有
量
100V以上电压证明火线正常；
设
备
2. 另外可以左手捏着黑表
漏
笔，用红表笔依次接左右插座 口找火线（有些网点加装的电
电
源没按规定接，火线和零线接
精选版课件ppt
3
VC890D数字型万用表的使用方法
三、使用注意事项
1. 如果无法预先估计被测电压或电流的大小，则 应先拨至最高量程挡测量一次，再视情况逐渐把量程 减小到合适位置。测量完毕，应将量程开关拨到最高 电压挡，并关闭电源。
2. 满量程时，仪表仅在最高位显示数字“1”， 其它位均消失，这时应选择更高的量程。
精选版课件ppt
8
VC890D数字型万用表的使用方法
例二：如何判断设备是否漏电?
1. 将换挡旋钮量程开关箭头指向“V~ 750V”，用左手捏紧黑表笔表针，红表笔表针接 到设备外壳上，如果万用表显示5V以下为正常， 高于5V说明设备外壳带电（漏电）。
2. 可以直接用试电笔测量外壳电压，有5V以 上电压就不正常。
精选版课件ppt
15
VC890D数字型万用表的使用方法
B. 如何判断日常用电线路？
1. 将量程开关箭头指向“V~ 750V”，插表 笔到被测量端“N”零线和”L”火线，正常情况 下显示220左右；
2. 插线板左边孔“N”是零线，中间靠上是 地线孔，右边是“L”火线孔；正常情况下测量火 线和地线电压220V左右，火线和零线电压220V左 右，地线和零线电压低于5V

“V~ 750V”，插表笔到被测量端“N”零线和”L” 火线，正常情况下显示220左右；插线板左边孔“N” 是零线，中间靠上是地线孔，右边是“L”火线孔；正 常情况下测量火线和地线电压220V左右，火线和零线 电压220V左右，地线和零线电压低于5V。 。
7
2，直流电压测量： 将量程开关选到“V—”区域，将红表笔接到
16
3.如果测量零线和火线没有电压则没有供电 4.用红笔接火线，用左手捏着黑表笔表针测量有100V以
上电压证明火线正常；再把黑表笔接到零线上，如果测 量结果是220V左右则有供电，如果没电压则零线断 5.测量火线和零线电压正常，如果测量火线和地线没有电 压则地线没接； 6.测量零线和地线电压是220V左右说明火线和零线接反； 7.测量零线和地线电压高于5V说明接地不好或者没有接 地
正极，黑表笔接到负极，选择量程要大于被测量端 电压，如果液晶屏显示“1”，表明已超过量程范 围，须将量程转换成高档位。
3，线路通断测试： 将量程开关选到有二极管和蜂鸣标志档位，
测量线路通时蜂鸣器响且液晶屏显示数字为000— 008之间
8
例二：如何判断设备是否漏电?
1. 将换挡旋钮量程开关箭头指向“V~ 750V”，用左手捏紧黑表笔表针，红表笔表针接 到设备外壳上，如果万用表显示5V以下为正常， 高于5V说明设备外壳带电（漏电）。
3
三、使用注意事项
1. 如果无法预先估计被测电压或电流的大小，则 应先拨至最高量程挡测量一次，再视情况逐渐把量程 减小到合适位置。测量完毕，应将量程开关拨到最高 电压挡，并关闭电源。
2. 满量程时，仪表仅在最高位显示数字“1”， 其它位均消失，这时应选择更高的量程。
3. 测量电压时，应将数字万用表与被测电路并联。 测电流时应与被测电路串联，测直流量时不必考虑正、 负极性。

2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接
，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触
其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以

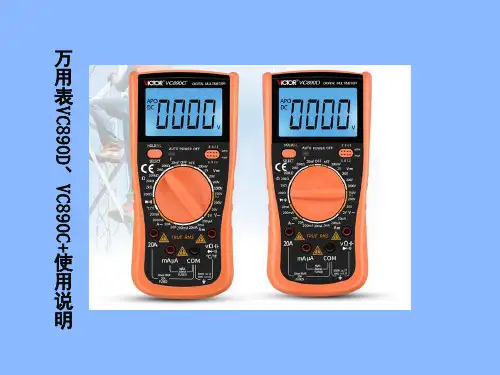

万 用 表 、 使 用 说 明
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
2）注意
量程的选择和转换。量程选小了显示屏上会显示 “1.” 此时应换用较之大的量程；反之，量程选大 了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。 如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时 单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~20M” 档时单“M”。如果被测电阻值超出所选择量程的最大值，将显示 过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要 几秒钟后读数才能稳定，这是正常的.
是二极管的正极，而黑表笔接的是二极管的负极。
图上所测二极管显示1.925v表示该二极管功能正常，红表笔端为二极管正极。
三极管测量
1）测量步骤
1.红表笔插入VΩ孔 黑表笔插入COM孔，转盘打在(
)档,找出三极管的基极b;
2. 判断三极管的类型（PNP 或者NPN）,转盘打在hFE档

目录
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
万用表日常使用案例
万
用
表
测
量
线
路
通
断
测量线路为通时显示008以内，蜂鸣器响
方
法
测量线路通断时档位拨到蜂鸣档
液晶显示221V交流电压
地线接口
万
用
表
测
量
日
常
电
压
左边零线口
右边火线口
测量220V（交流电）时档位
万
用
表
测
量
火
线
和
地 线
测量火线和地线电压为221V
电
压
液晶屏显示交流电压为221V
测量火线和人体之间电压是123V
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，
红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触其
他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
电容测量
1）测量步骤 1.将电容两端短接，对电容进行放电，确保数字万用表的安全。 2.将功能旋转开关打至电容“F”测量档，并选择合适的量程（该型号只有2000uF档）。 3.该型号无电容测试座，故通过表笔测量，读出LCD显示屏上数字。 2）注意 测量前电容需要放电，否则容易损坏万用表。 测量后也要放电，避免埋下安全隐患。 仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。 测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。 测量大电容时稳定读数需要一定的时间。电容的单位换算：1μF=10^6pF 1μF=10^3nF

在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
12/7/2019
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！ 请不要随意改变仪表线路，以免损坏仪表和危及
安全。 安全符号说明
12/7/2019
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
12/7/2019
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转பைடு நூலகம்开关
量程开关（测量范围）与功能开 关（测量项目）合一，功能多、范 围广。
数字万用表的组成
12/7/2019
22
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关 转到最高的档位，然后根据显示值转至相应的档位 上

万 用 表 、 使 用 说 明
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤
1.断开电路，黑表笔插入com端口，红表笔插入mA或者20A端口。 2.功能旋转开关打至A-(直流)，并选择合适的量程。 3.断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，
电容测量
1）测量步骤 1.将电容两端短接，对电容进行放电，确保数字万用表的安全。 2.将功能旋转开关打至电容“F”测量档，并选择合适的量程（该型号只有2000uF档）。 3.该型号无电容测试座，故通过表笔测量，读出LCD显示屏上数字。 2）注意 测量前电容需要放电，否则容易损坏万用表。 测量后也要放电，避免埋下安全隐患。 仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。 测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。 测量大电容时稳定读数需要一定的时间。电容的单位换算：1μF=10^6pF 1μF=10^3nF

2）注意
量程的选择和转换。量程选小了显示屏上会显示 “1.” 此时应换用较之大的量程；反之，量程选大 了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。 如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时 单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~20M” 档时单“M”。如果被测电阻值超出所选择量程的最大值，将显示 过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要 几秒钟后读数才能稳定，这是正常的.
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接
，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触
其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
万 用 表 、 使 用 说 明
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
