胜利万用表VC890D使用教程说明ppt课件
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，
红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
万用表面板功能介绍
通断测量
通断测量
首先将档位打到二极管和通断档位上，将红表笔插在VΩ插孔上，黑表笔插com插孔上，选择 蜂鸣档，可以测量通断。0为短路状态（蜂鸣器响），OL为无穷大断路状态。 （蜂鸣档测试两点间阻值小于90欧姆蜂鸣响）
电阻测量
1）测量步骤
首先红表笔插入VΩ孔 黑表笔插入COM孔；量程旋钮打到“Ω”量程档适当位置；分别用红黑表 笔接到电阻两端 金属部分，读出显示屏上显示的数据。
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤
VC890D数字万用表使用资料
输入阻抗：所有量程为10MΩ 过载保护：1000V直流或750V交流峰值
9/29/2017
11
技术特性（二）
交流电压（ACV）
输入阻抗：10MΩ 过载保护：1000V直流或750V交流峰值 频率响应：（40～200）Hz 显示：平均值响应（以正弦波有效值校准）
9/29/2017
12
技术特性（三）
直流电流（DCA）
最大测量压降：200mV 最大输入电流：20A（不超过10秒） 过载保护：0.2A/250V保险丝20A/250V保险丝
9/29/2017
13
技术特性（四）
交流电流（ACA）
最大测量压降：200mV; 最大输入电流：20A（不超过10秒）; 过载保护：0.2A/250V保险丝；20A/250V保险丝； 频率响应：（40～200）Hz
VC890D数字万用表 使用方法
9/29/2017
1
9/29/2017
2
安全注意事项 （一）
VC890D仪表在设计上符合IEC1010条款（国 际电工委员会颁布的安全标准） 测量前，要检查表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击。 测量时，请勿输入超过规定的极限值，以 防电击和损坏仪表。 在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
9/29/2017 19
数字万用表的使用方 法
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
交流电压测量
胜利万用表VC890D使用教程说明演示幻灯片
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接
，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触
其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
万 用 表 、 使 用 说 明
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
2）注意
量程的选择和转换。量程选小了显示屏上会显示 “1.” 此时应换用较之大的量程；反之，量程选大 了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。 如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时 单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~20M” 档时单“M”。如果被测电阻值超出所选择量程的最大值，将显示 过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要 几秒钟后读数才能稳定，这是正常的.
是二极管的正极，而黑表笔接的是二极管的负极。
图上所测二极管显示1.925v表示该二极管功能正常，红表笔端为二极管正极。
三极管测量
1）测量步骤
1.红表笔插入VΩ孔 黑表笔插入COM孔，转盘打在(
)档,找出三极管的基极b;
2. 判断三极管的类型（PNP 或者NPN）,转盘打在hFE档
(完整版)胜利万用表VC890D使用教程说明
目录
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
万用表日常使用案例
万
用
表
测
量
线
路
通
断
测量线路为通时显示008以内，蜂鸣器响
方
法
测量线路通断时档位拨到蜂鸣档
液晶显示221V交流电压
地线接口
万
用
表
测
量
日
常
电
压
左边零线口
右边火线口
测量220V（交流电）时档位
万
用
表
测
量
火
线
和
地 线
测量火线和地线电压为221V
电
压
液晶屏显示交流电压为221V
测量火线和人体之间电压是123V
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，
红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触其
他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
电容测量
1）测量步骤 1.将电容两端短接，对电容进行放电，确保数字万用表的安全。 2.将功能旋转开关打至电容“F”测量档，并选择合适的量程（该型号只有2000uF档）。 3.该型号无电容测试座，故通过表笔测量，读出LCD显示屏上数字。 2）注意 测量前电容需要放电，否则容易损坏万用表。 测量后也要放电，避免埋下安全隐患。 仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。 测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。 测量大电容时稳定读数需要一定的时间。电容的单位换算：1μF=10^6pF 1μF=10^3nF
VC890D数字万用表使用
在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
12/7/2019
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！ 请不要随意改变仪表线路，以免损坏仪表和危及
安全。 安全符号说明
12/7/2019
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
12/7/2019
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转பைடு நூலகம்开关
量程开关（测量范围）与功能开 关（测量项目）合一，功能多、范 围广。
数字万用表的组成
12/7/2019
22
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关 转到最高的档位，然后根据显示值转至相应的档位 上
12/7/2019
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！ 请不要随意改变仪表线路，以免损坏仪表和危及
安全。 安全符号说明
12/7/2019
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
12/7/2019
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转பைடு நூலகம்开关
量程开关（测量范围）与功能开 关（测量项目）合一，功能多、范 围广。
数字万用表的组成
12/7/2019
22
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关 转到最高的档位，然后根据显示值转至相应的档位 上
VC890D数字万用表使用
VC890D数字万用表 使用方法
2/12/2021
实用文档
1
2/12/2021
实用文档
2
安全注意事项 （一）
VC890D仪表在设计上符合IEC1010条款（国 际电工委员会颁布的安全标准）
测量前，要检查表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击 。
测量时，请勿输入超过规定的极限值，以 防电击和损坏仪表。
范围，须将量程开关转至高一档
测量电压切勿超过100V，如超过，则有损坏仪表 电路的危险
2/12/2021
实用文档
19
数字万用表的使用方 法
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
2/12/2021
实用文档
14
技术特性（五）
电阻（Ω）
开路电压：小于0.7V
过载保护：250V直流或交流峰值；
注意：在使用200Ω量程时，应先将表 笔短路，测得引线电阻，然后在实 测中减去
2/12/2021
实用文档
15
技术特性（七）
晶体管参数hFE 测试
二极管及通断测试 过载保护：250V直流或交流峰值 警告：为了安全在此量程禁止输入电压值！
2/12/2021
实用文档
6
数字万用表的组成
实用文档
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位 、状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避实免用文读档数误差
数字万用表的组成
2/12/2021
实用文档
1
2/12/2021
实用文档
2
安全注意事项 （一）
VC890D仪表在设计上符合IEC1010条款（国 际电工委员会颁布的安全标准）
测量前，要检查表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击 。
测量时，请勿输入超过规定的极限值，以 防电击和损坏仪表。
范围，须将量程开关转至高一档
测量电压切勿超过100V，如超过，则有损坏仪表 电路的危险
2/12/2021
实用文档
19
数字万用表的使用方 法
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
2/12/2021
实用文档
14
技术特性（五）
电阻（Ω）
开路电压：小于0.7V
过载保护：250V直流或交流峰值；
注意：在使用200Ω量程时，应先将表 笔短路，测得引线电阻，然后在实 测中减去
2/12/2021
实用文档
15
技术特性（七）
晶体管参数hFE 测试
二极管及通断测试 过载保护：250V直流或交流峰值 警告：为了安全在此量程禁止输入电压值！
2/12/2021
实用文档
6
数字万用表的组成
实用文档
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位 、状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避实免用文读档数误差
数字万用表的组成
VC890D数字万用表使用
2·将量程开关转到相应ACA档位上，然后将仪表的表笔 串入被测电路上，被测电流值及红色表笔点的电流极性 将同时显示在屏幕上
注意： 1·如果事先对被测电流范围没有概念，应将量程开关转到
最高的档位，然后根据显示值转至相应的档位上 2·如LCD显示：“1”；表明已超过量程范围，须将量程开
关转至高一档 3·在测量20A时要注意，连续测量大电流会使电路发热。
8/8/2020精品课件14术特性（五）电阻（Ω）
开路电压：小于0.7V
过载保护：250V直流或交流峰值；
注意：在使用200Ω量程时，应先将表 笔短路，测得引线电阻，然后在实 测中减去
8/8/2020
精品课件
15
技术特性（七）
晶体管参数hFE 测试
二极管及通断测试 过载保护：250V直流或交流峰值 警告：为了安全在此量程禁止输入电压值！
8/8/2020
精品课件
21
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
精品课件
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
精品课件
数字万用表的组成
注意： 1·如果事先对被测电流范围没有概念，应将量程开关转到
最高的档位，然后根据显示值转至相应的档位上 2·如LCD显示：“1”；表明已超过量程范围，须将量程开
关转至高一档 3·在测量20A时要注意，连续测量大电流会使电路发热。
8/8/2020精品课件14术特性（五）电阻（Ω）
开路电压：小于0.7V
过载保护：250V直流或交流峰值；
注意：在使用200Ω量程时，应先将表 笔短路，测得引线电阻，然后在实 测中减去
8/8/2020
精品课件
15
技术特性（七）
晶体管参数hFE 测试
二极管及通断测试 过载保护：250V直流或交流峰值 警告：为了安全在此量程禁止输入电压值！
8/8/2020
精品课件
21
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
精品课件
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
精品课件
数字万用表的组成
VC890D型万用表的使用
VC890D型万用表的使用
本课件仅供大家学习学习 学习完毕请自觉删除
谢谢 本课件仅供大家学习学习
学习完毕请自觉删除 谢谢
VC890D数字型万用表的使用方 法
一、数字型万用表的优点：
数字式仪表灵敏度强，准确度高，显示清晰，过载能力强， 便于携带，使用更简单。
二、使用方法 ： 1. 使用前，应认真阅读有关的使用说明书，熟悉电源开
将量程开关拨至DCA（直流）或ACA（交流）的 合适量程，红表笔插入mA孔（＜200mA时）或10A 孔（＞200mA时）,黑表笔插入COM孔，并将万用表 串联在被测电路中即可。测量直流量时，数字万用表 能自动显示极性。
5. 电阻的测量：
将量程开关拨至Ω的合适量程，红表笔插入V／Ω 孔，黑表笔插入COM孔。如果被测电阻值超出所选择 量程的最大值，万用表将显示“1”，这时应选择更高 的量程。测量电阻时，红表笔为正极，黑表笔为负极， 这与指针式万用表正好相反。因此，测量晶体管、电 解电容器等有极性的元器件时，必须注意表笔的极性。
VC890D数字型万用表的使用方 法
万
用
表
测
量
线
路
通
测量线路为通时显示008以内
断
方
法 测量线路通断时档位拨到蜂鸣档
VC890D数字型万用表的使用方 法
例二：如何判断设备是否漏电?
1.判断 部件是否短路? 把设备总电源拔掉，用万用表蜂鸣档测量怀
疑短路两脚，测量的值小于20以下则短路。
2. 判断地线是否是通路? A. 判断设备部件和线路 把设备总电源拔掉，把万用表拨到蜂鸣和二 极管档，用表笔分别接单条线路输入端和输出端， 若果蜂鸣器响且显示8以下则是通路，接万用表测 量无反应就是断路。
本课件仅供大家学习学习 学习完毕请自觉删除
谢谢 本课件仅供大家学习学习
学习完毕请自觉删除 谢谢
VC890D数字型万用表的使用方 法
一、数字型万用表的优点：
数字式仪表灵敏度强，准确度高，显示清晰，过载能力强， 便于携带，使用更简单。
二、使用方法 ： 1. 使用前，应认真阅读有关的使用说明书，熟悉电源开
将量程开关拨至DCA（直流）或ACA（交流）的 合适量程，红表笔插入mA孔（＜200mA时）或10A 孔（＞200mA时）,黑表笔插入COM孔，并将万用表 串联在被测电路中即可。测量直流量时，数字万用表 能自动显示极性。
5. 电阻的测量：
将量程开关拨至Ω的合适量程，红表笔插入V／Ω 孔，黑表笔插入COM孔。如果被测电阻值超出所选择 量程的最大值，万用表将显示“1”，这时应选择更高 的量程。测量电阻时，红表笔为正极，黑表笔为负极， 这与指针式万用表正好相反。因此，测量晶体管、电 解电容器等有极性的元器件时，必须注意表笔的极性。
VC890D数字型万用表的使用方 法
万
用
表
测
量
线
路
通
测量线路为通时显示008以内
断
方
法 测量线路通断时档位拨到蜂鸣档
VC890D数字型万用表的使用方 法
例二：如何判断设备是否漏电?
1.判断 部件是否短路? 把设备总电源拔掉，用万用表蜂鸣档测量怀
疑短路两脚，测量的值小于20以下则短路。
2. 判断地线是否是通路? A. 判断设备部件和线路 把设备总电源拔掉，把万用表拨到蜂鸣和二 极管档，用表笔分别接单条线路输入端和输出端， 若果蜂鸣器响且显示8以下则是通路，接万用表测 量无反应就是断路。

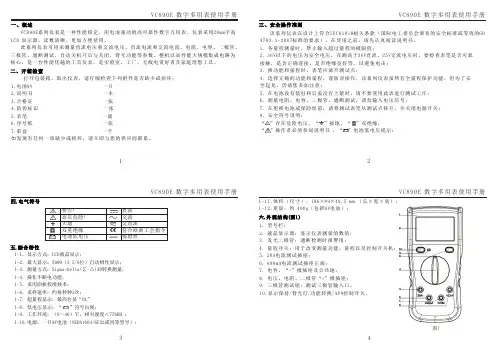

VC890E系列仪表说明书
1一、概述2三、安全操作准则VC890E 系列仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。
仪表采用28mm字高LCD 显示器，读数清晰、更加方便使用。
此系列仪表可用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试、自动关机开启与关闭，背光功能等参数。
整机以高性能大规模集成电路为核心，是一台性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭理想工具。
二、开箱检查打开包装箱，取出仪表，请仔细检查下列附件是否缺少或损坏：1.电池9V 一只2.说明书 一本3.合格证 一张4.防伪标识 一张5.表笔 一副6.序号纸 一张7.彩盒 一个 如发现有任何一项缺少或损坏，请立即与您的供应商联系。
四.电气符号警告!高压危险! 大地双重绝缘 电池低电压直流 交流 交直流符合欧洲工会指令 保险丝五.综合特性六.外观结构(图1)该系列仪表在设计上符合IEC 61010相关条款（国际电工委员会颁布的安全标准或等效的GB4793.1-2007标准的要求），在使用之前，请先认真阅读说明书。
1．各量程测量时，禁止输入超过量程的极限值；2．36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击；3．换功能和量程时，表笔应离开测试点；4．选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意；5．在电池没有装好和后盖没有上紧时，请不要使用此表进行测试工作；6．测量电阻、电容、二极管、通断测试，请勿输入电压信号；7．在更换电池或保险丝前，请将测试表笔从测试点移开，并关闭电源开关；8．安全符号说明：“ ”存在危险电压，“ ”接地，“ ”双绝缘，“ ”操作者必须参阅说明书 ，“ ”电池低电压提示；1-1．显示方式：LCD液晶显示；1-2．最大显示：5999（3 5/6位）自动极性显示；1-3．测量方式：Sigma-Delta (∑-△)AD转换测量；1-4．操作不断电功能；1-5．采用面板校准技术；1-6．采样速率：约每秒钟3次；1-7．超量程显示：最高位显“OL ”1-8．低电压显示：“ ”符号出现；1-9．工作环境：（0～40）℃，相对湿度＜75%RH ；1-10.电源：一只9V电池（NEDA1604/6F22或同等型号）；1-11.体积（尺寸）：186×89×49.5 mm （长×宽×高）；1-12.重量：约 400g（包括9V电池）；1. 型号栏；2．液晶显示器：显示仪表测量的数值；3. 发光二极管：通断检测时报警用；4．量程开关：用于改变测量功能、量程以及控制开关机；5．20A电流测试插座；6．600mA电流测试插座正端；7．电容、“-”极插座及公共地；8．电压、电阻、二极管“+”极插座；9．三极管测试座：测试三极管输入口。
(完整版)胜利万用表VC890D使用教程说明
万 用 表 、 使 用 说 明
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤
1.断开电路，黑表笔插入com端口，红表笔插入mA或者20A端口。 2.功能旋转开关打至A-(直流)，并选择合适的量程。 3.断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，
电容测量
1）测量步骤 1.将电容两端短接，对电容进行放电，确保数字万用表的安全。 2.将功能旋转开关打至电容“F”测量档，并选择合适的量程（该型号只有2000uF档）。 3.该型号无电容测试座，故通过表笔测量，读出LCD显示屏上数字。 2）注意 测量前电容需要放电，否则容易损坏万用表。 测量后也要放电，避免埋下安全隐患。 仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。 测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。 测量大电容时稳定读数需要一定的时间。电容的单位换算：1μF=10^6pF 1μF=10^3nF
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤
1.断开电路，黑表笔插入com端口，红表笔插入mA或者20A端口。 2.功能旋转开关打至A-(直流)，并选择合适的量程。 3.断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，
电容测量
1）测量步骤 1.将电容两端短接，对电容进行放电，确保数字万用表的安全。 2.将功能旋转开关打至电容“F”测量档，并选择合适的量程（该型号只有2000uF档）。 3.该型号无电容测试座，故通过表笔测量，读出LCD显示屏上数字。 2）注意 测量前电容需要放电，否则容易损坏万用表。 测量后也要放电，避免埋下安全隐患。 仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。 测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。 测量大电容时稳定读数需要一定的时间。电容的单位换算：1μF=10^6pF 1μF=10^3nF
