梅花联轴器安装标准梅花联轴器是一种常见的机械传动装置,广泛应用于各种机械设备中。
正确的安装是保证梅花联轴器正常运行的关键,下面将介绍梅花联轴器的安装标准。
1. 准备工作。
在安装梅花联轴器之前,首先要做好准备工作。
检查梅花联轴器的零部件是否齐全,包括联轴器本体、螺栓、螺母等配件。
同时,检查联轴器的轴孔和轴承孔是否清洁,确保没有杂物和油污。
2. 安装位置选择。
选择合适的安装位置对梅花联轴器的正常运行至关重要。
安装位置应该保证联轴器轴心与传动机构的轴心在同一直线上,避免因为错位而导致轴承受不均匀力,影响联轴器的使用寿命。
3. 螺栓安装。
安装梅花联轴器时,要根据联轴器的型号和规格选择合适的螺栓。
将螺栓穿过联轴器的孔,然后将螺母旋紧,确保联轴器与轴承之间没有间隙。
4. 调整和固定。
安装完毯花联轴器后,需要对联轴器进行调整和固定。
首先要检查轴承的安装位置和轴孔的对中情况,确保轴承安装正确。
然后使用专用工具对螺栓进行适当的紧固,不要过紧或者过松。
5. 检查和测试。
安装完梅花联轴器后,要进行检查和测试。
首先要检查联轴器的安装位置和固定情况,确保没有松动和错位。
然后进行空载测试,观察联轴器的运行情况,确保没有异常声音和振动。
6. 注意事项。
在安装梅花联轴器时,还需要注意以下几点:不要在联轴器上安装其他附件,以免影响联轴器的正常运行;在安装过程中,要避免碰撞和摩擦,以免损坏联轴器的表面;定期检查和维护联轴器,确保其正常运行。
总结。
正确的安装是保证梅花联轴器正常运行的基础,只有严格按照安装标准进行安装,才能保证联轴器的使用寿命和传动效率。
希望本文介绍的梅花联轴器安装标准能够对您有所帮助,谢谢阅读!。
装配梅花联轴器标准
梅花联轴器是一种常见的机械传动装置,广泛应用于各种机械设备中。
它具有
结构简单、传动平稳、安装维护方便等优点,因此备受工程师和技术人员的青睐。
本文将介绍装配梅花联轴器的标准步骤,希望能够帮助读者更好地了解和掌握梅花联轴器的装配技术。
首先,在进行梅花联轴器的装配之前,我们需要准备好相关的工具和设备,包
括梅花联轴器本体、轴承、轴承座、轴、螺栓等。
在确认所有零部件齐全的前提下,我们可以开始进行装配工作。
第一步,我们需要将轴承座固定在机器设备上,确保其位置准确、牢固。
接着,将轴承安装在轴承座上,并进行调整,使其与轴线保持一致。
这一步骤需要特别注意轴承的安装方向和位置,确保其能够正常工作。
第二步,将梅花联轴器本体与轴连接,确保其与轴线保持一致,并使用螺栓将
其固定在轴上。
在紧固螺栓时,需要注意力均匀,避免出现偏斜或者不平衡的情况。
第三步,进行梅花联轴器的调试和检查。
在启动机器设备之前,需要对梅花联
轴器进行调试,确保其传动平稳、无异常声音和振动。
同时,还需要对梅花联轴器进行检查,确保所有螺栓紧固牢固,各个部件安装正确。
最后,对梅花联轴器进行润滑和保养。
定期对梅花联轴器进行润滑,确保其正
常工作。
同时,还需要对梅花联轴器进行定期检查和维护,确保其在使用过程中能够保持良好的状态。
总的来说,装配梅花联轴器需要遵循一定的标准步骤,确保其能够正常工作。
在进行装配时,需要注意安装位置、紧固力度、调试和检查等方面,确保其安全可靠。
希望本文对读者在装配梅花联轴器时能够起到一定的帮助作用。

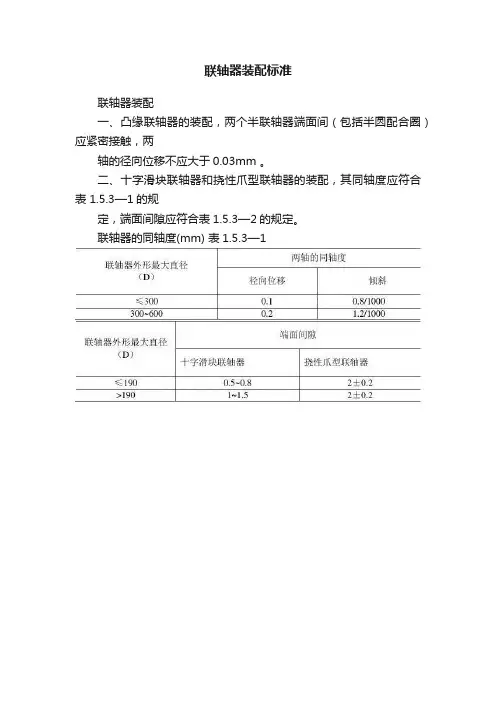

联轴器装配标准联轴器装配一、凸缘联轴器的装配,两个半联轴器端面间(包括半圆配合圈)应紧密接触,两轴的径向位移不应大于0.03mm 。
二、十字滑块联轴器和挠性爪型联轴器的装配,其同轴度应符合表 1.5.3—1的规定,端面间隙应符合表1.5.3—2的规定。
联轴器的同轴度(mm) 表1.5.3—12三、蛇形弹簧联轴器的装配,其同轴度和端面间隙应符合表1.5.3—3的规定。
四、齿轮联轴器的装配,两轴的同轴度和外齿轴套端面处的间隙,应符合表1.5.3—4的规定。
联轴器的同轴度和端面间隙(mm) 表1.5.3—3联轴器的同轴度及外齿轴套端面间隙(mm) 表1.5.3—4五、弹性圆柱销联轴器的装配,两轴的同轴度应符合表1.5.3—5的规定,两个半联轴器端面间隙,应符合表1.5.3—6的规定,且不应小于实测的轴向窜动。
联轴器的同轴度(mm)表 1.5.3—5六、尼龙柱销联轴器的装配,应符合下列要求:1.两个半联轴器连接后,端面间的间隙应符合表1.5.3—7的规定,且不应不小于实测的轴向窜动。
2.两轴的同轴度应符合表1.5.3—5的规定。
七、圆片摩擦离合器装配后,摩擦片应能灵活地沿花键轴移动。
在接合的位置上,不应有打滑现象,在脱开位置时,不应有阻滞现象。
八、闸瓦制动器的装配,应符合下列要求:1.闸瓦松开时,摩擦片应与制动轮平行,其平行度为制动轮宽度的1/1000。
2.制动时,两闸瓦应同时均匀地压紧在制动轮上。
其摩擦片的接触面积不应小于75%。
3.制动器的动作应平稳可靠。
九、联轴器同轴度的测量方法,可参照附录三进行。
联轴器的端面间隙(mm) 表1.5.3—6联轴器的端面间隙(mm)表1.5.3—7。

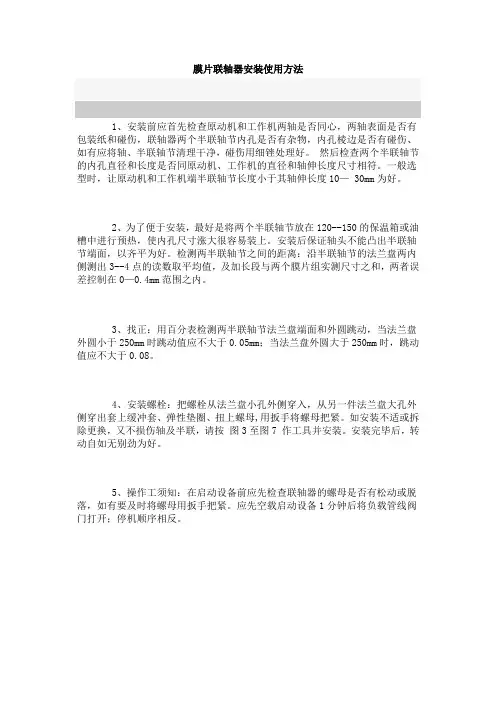

膜片联轴器安装使用方法
1、安装前应首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。
然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。
一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。
2、为了便于安装,最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。
安装后保证轴头不能凸出半联轴节端面,以齐平为好。
检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。
3、找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08。
4、安装螺栓:把螺栓从法兰盘小孔外侧穿入,从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。
如安装不适或拆除更换,又不损伤轴及半联,请按图3至图7 作工具并安装。
安装完毕后,转动自如无别劲为好。
5、操作工须知:在启动设备前应先检查联轴器的螺母是否有松动或脱落,如有要及时将螺母用扳手把紧。
应先空载启动设备1分钟后将负载管线阀门打开;停机顺序相反。
联轴器的装配方法在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
一、找正的方法联轴器找正时,主要测量同轴度(径向位移或径向间隙)和平行度(角向位移或轴向间隙),根据测量时所用工具不同有四种方法。
1.利用直角尺测量联轴器的同轴度(径向位移),利用平面规和楔形间隙规来测量联轴器的平行度(角向位移),这种方法简单,应用比较广泛,但精度不高,一般用于低速或中速等要求不太高的运行设备上。
如图示:用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移(2)直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。
调整的方法:通常是在垂直方向加减主动机(电机)支脚下面的垫片或在水平方向移动主动机位置的方法来实现。
二、联轴器在轴上的装配方法联轴器在轴上的装配是联轴器安装的关键之一。
联轴器与轴的配合大多为过盈配合,联接分为有键联接和无键联接,联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
(1)静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行,静力压入法一般用于锥形轴孔。
由于静力压入法受到压力机械的限制,在过盈较大时,施加很大的力比较困难。
同时,在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰,使配合面受到损坏。
因此,这种方法一般应用不多。
(2)动力压入法:这种方法是指采用冲击工具或机械来完成装配过程,一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法,方法是在轮毂的端面上垫放木块或其他软材料作缓冲件,依靠手锤的冲击力,把联轴器敲入。
这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险,不宜采用。
这种方法同样会损伤配合表面,故经常用于低速和小型联轴器的装配。
(3)温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩,从而能方便地把轮联轴器装到轴上。
膜片联轴器安装标准膜片联轴器是一种常见的机械传动装置,广泛应用于各种工业设备中。
正确的安装是确保膜片联轴器正常运行的关键步骤。
本文将介绍膜片联轴器的安装标准,帮助您正确、快速地安装膜片联轴器,确保设备的正常运行。
1. 确定安装位置。
在安装膜片联轴器之前,首先需要确定联轴器的安装位置。
要确保联轴器的两端轴承都能够正确安装在轴上,并且轴之间的相对位置和角度符合要求。
同时,还需要考虑到联轴器的运行环境和工作条件,选择一个合适的安装位置,以确保联轴器的正常运行和维护。
2. 清洁工作。
在安装膜片联轴器之前,需要对安装位置进行清洁工作。
清除安装位置上的灰尘、油污和杂物,确保安装位置的清洁。
这可以避免杂物进入联轴器内部,影响联轴器的正常运行。
3. 调整轴线。
在安装膜片联轴器之前,需要对联轴器的两端轴承进行调整,确保轴线的垂直度和同轴度。
这可以避免因轴线不垂直或不同轴而导致的联轴器振动、噪音和寿命缩短等问题。
4. 安装螺栓。
将膜片联轴器的两端轴承分别安装在轴上,并使用合适的螺栓进行固定。
在安装螺栓时,需要注意螺栓的拧紧力度,确保螺栓紧固牢固,但不要过紧,以免损坏联轴器。
5. 检查对中。
安装膜片联轴器后,需要进行对中检查。
通过适当的工具和方法,检查联轴器的两端轴承之间的对中情况。
对中不良会导致联轴器的振动、噪音和寿命缩短,因此需要及时进行调整。
6. 联轴器的调试。
在完成膜片联轴器的安装后,需要进行联轴器的调试。
通过适当的方法和步骤,检查联轴器的运行情况,确保联轴器的正常运行。
在调试过程中,需要注意联轴器的振动、噪音和温升情况,及时发现并解决问题。
7. 安装完成。
当膜片联轴器的安装和调试工作完成后,需要进行最后的检查和确认。
确保联轴器的安装位置、螺栓、对中和调试工作都符合要求,没有遗漏和错误。
确认无误后,即可将联轴器投入正常运行。
总结。
膜片联轴器的安装是一项重要的工作,正确的安装可以确保联轴器的正常运行和使用寿命。

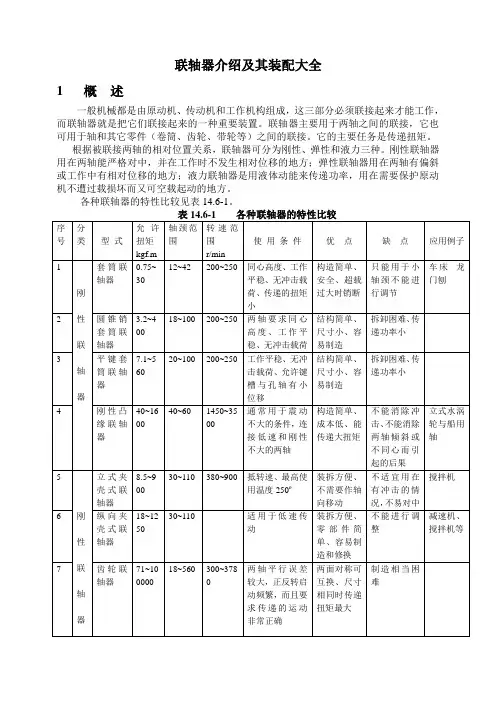

联轴器介绍及其装配大全1 概述一般机械都是由原动机、传动机和工作机构组成,这三部分必须联接起来才能工作,而联轴器就是把它们联接起来的一种重要装置。
联轴器主要用于两轴之间的联接,它也可用于轴和其它零件(卷筒、齿轮、带轮等)之间的联接。
它的主要任务是传递扭矩。
根据被联接两轴的相对位置关系,联轴器可分为刚性、弹性和液力三种。
刚性联轴器用在两轴能严格对中,并在工作时不发生相对位移的地方;弹性联轴器用在两轴有偏斜或工作中有相对位移的地方;液力联轴器是用液体动能来传递功率,用在需要保护原动机不遭过载损坏而又可空载起动的地方。
各种联轴器的特性比较见表14.6-1。
2一般介绍:(1)刚性联轴器: 套筒、刚性凸缘、立式夹壳式、纵向可拆式、齿轮、浮动(十字滑块)、铰链(万向)联轴器 ,共7种。
a.套筒联轴器: 制造容易,纵向尺寸小。
装拆时需轴向移动。
通常用于传递扭矩小于1000kgf.m ,转速低于250r/min ,轴径小于100mm 。
它分为平键套筒联轴器、圆柱销套筒联轴器、圆锥销联轴器共三种。
如图示:图14.6-1 圆柱销套筒联轴器 图14.6-2 圆锥销套筒联轴器图14.6-3 平键套筒联轴器 图14.6-4 刚性凸缘联轴器1-圆盘(一)2-圆盘(二)3-螺母4-螺栓5-垫圈6-螺钉b. 刚性凸缘联轴器:它是两个带凸缘的半联轴器组成,中间用螺栓将两个半联轴器联成一体。
c. 立式夹壳式联轴器:它是由两个半圆筒形的夹壳以及联接它们的螺栓组成。
拆装方便,不需要作轴向移动。
多用于直径小于200mm的轴。
为可靠,中间加一平键。
图14.6-5 立式夹壳式联轴器d. 纵向可拆式联轴器:基本与c相似。
e. 齿轮联轴器:它是由两个内齿圈1、2和外齿圈3、4组成。
并且内齿圈1、2用螺栓联接,外齿圈用键联接。
它的优点:有较多齿工作,可以传递很大的扭矩,并且允许综合位移,故在重型、高速机械中得到广泛应用。
因此它制造精度高,成本也高。

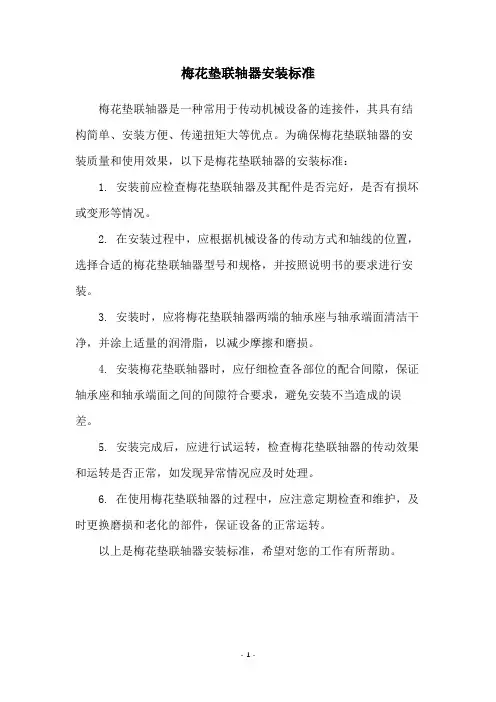

梅花垫联轴器安装标准
梅花垫联轴器是一种常用于传动机械设备的连接件,其具有结构简单、安装方便、传递扭矩大等优点。
为确保梅花垫联轴器的安装质量和使用效果,以下是梅花垫联轴器的安装标准:
1. 安装前应检查梅花垫联轴器及其配件是否完好,是否有损坏或变形等情况。
2. 在安装过程中,应根据机械设备的传动方式和轴线的位置,选择合适的梅花垫联轴器型号和规格,并按照说明书的要求进行安装。
3. 安装时,应将梅花垫联轴器两端的轴承座与轴承端面清洁干净,并涂上适量的润滑脂,以减少摩擦和磨损。
4. 安装梅花垫联轴器时,应仔细检查各部位的配合间隙,保证轴承座和轴承端面之间的间隙符合要求,避免安装不当造成的误差。
5. 安装完成后,应进行试运转,检查梅花垫联轴器的传动效果和运转是否正常,如发现异常情况应及时处理。
6. 在使用梅花垫联轴器的过程中,应注意定期检查和维护,及时更换磨损和老化的部件,保证设备的正常运转。
以上是梅花垫联轴器安装标准,希望对您的工作有所帮助。
- 1 -。
梅花形弹性体联轴器装配的端面间隙调整【摘要】针对矿用转载机、运输机在维修装配过程中出现联轴器端面间隙调整不当的现象,通过对端面间隙调整的系统分析,明确了联轴器端面间隙调整的方法和注意事项,提高了设备维修的质量,降低了设备维修返工的概率。
【关键词】联轴器;端面间隙;测量;调整0.概况梅花形弹性联轴器[1]在煤矿设备中应用较多,其装配的端面间隙调整直接影响电机传动扭矩的效果。
合适的端面间隙可以有效避免弹性垫失去缓冲作用而使电机或减速器过热。
有关标准规定联轴器装配的端面间隙为2~4mm[2]。
由于维修的备件供应不是同一厂家生产,造成联轴器的尺寸略有差异,如果装配前不准确测量联轴器装配的端面间隙,确定装配位置,将很可能导致返工,且在大扭矩传动时联轴器与轴为过盈配合,返工难度大。
这里以SZZ800/250中双链刮板转载机所使用的梅花形弹性体联轴器为例,简要阐述梅花形弹性体联轴器的端面间隙调整方法。
1.梅花形弹性体联轴器端面间隙的测量及基准选择梅花形弹性体联轴器在装配过程中应选择合适的测量基准,避免放大测量误差。
电机半联轴器的测量基准一般选择电机与联接板的结合面,减速器半联轴器的测量基准一般选择连接罩的与连接板的结合面。
梅花形弹性体联轴器的端面间隙调整示意如图1,半联轴器的轴向间隙δ=b-(a-m)。
其中:a为电机与联接板结合面同电机半联轴器底面的距离。
b为连接罩与联接板结合面同减速器半联轴器(偶合器)的顶面距离。
m为联接板厚度。
1.电机半联轴器2.电机3.联接板4.连接罩(护罩)5.减速器半联轴器(偶合器)图1半联轴器端面间隙调整示意图同时在电机半联轴器在装配时一定要考虑电机输出轴端台阶同电机半联轴器底面的距离t值,因为t值是影响半联轴器装配位置的直接因素,下面的调整方法中不论是增加距离垫还是加工半联轴器的里侧端面,其目的都为调整t值。
2.梅花形弹性体联轴器装配的端面间隙调整方法2.1直接装配法这种方法的前提是备件统一,生产厂家按合适端面间隙加工联轴器。
常用联轴器安装与使用联轴器是一种用于传递动力和转动运动的机械装置,常被应用在各种传动设备中,如泵、风机、机床等。
它可以将两个轴连接在一起,使得它们能够相互传递转动运动,并且能够解决轴之间的不同位置和角度差异。
在实际的工程中,联轴器的安装和使用是非常重要的,下面将详细介绍一些常用联轴器的安装和使用方法。
首先,安装联轴器前需要对轴进行清洁,确保其表面光滑无油污。
然后,将联轴器的两半分别套在轴上,注意要确保两半套在轴上的位置相对应。
接下来,安装联轴器的螺栓和螺母,将两半联轴器紧固在一起。
紧固时要按照联轴器的设计要求进行,一般需要用扳手进行拧紧,并确保螺栓和螺母处于平行状态。
安装完成后,需要对联轴器进行调整和检查。
首先,检查联轴器是否正确安装,螺栓是否紧固。
然后,检查联轴器的平衡性,可以用一台动平衡机进行测试,确保联轴器在运转时不会产生振动。
此外,还需要检查联轴器的轴向位移和角位移,可以使用专业工具进行测量,确保轴的位移和角度在合理范围内。
在使用联轴器时,需要注意以下几点。
首先,要保持联轴器的清洁,定期清除联轴器表面的污垢和油污。
其次,要定期检查联轴器的紧固螺栓和螺母,确保其紧固度。
如果发现松动,应及时拧紧。
另外,要注意联轴器的润滑,根据联轴器的设计要求进行润滑。
常见的润滑方式有油润滑和脂润滑,可以根据实际情况选择合适的润滑方式。
此外,还要注意联轴器的运行温度。
在运行过程中,联轴器会产生一定的摩擦热量,如果温度过高,可能会导致联轴器损坏。
因此,要在联轴器的设计和使用过程中考虑散热问题,可以通过选用合适的材料和增加散热装置等方式来降低联轴器的运行温度。
总之,常用联轴器的安装和使用需要仔细操作和检查。
在安装过程中要注意清洁、紧固和调整。
在使用过程中要定期检查和保养,确保联轴器的正常运行。
同时,还要注意联轴器的润滑和运行温度,确保其长期稳定运行。
通过正确的安装和使用,联轴器可以有效地传递动力和转动运动,提高传动设备的效率和可靠性。
膜片联轴器的间隙标准安装【序号一】膜片联轴器的间隙标准安装膜片联轴器是一种常用于传动装置的机械连接件,可用于连接旋转轴。
它由两个相互连接的齿轮和一个薄而柔软的膜片组成。
膜片的存在可以减少传动过程中的震动和扭矩,保证传动效率的同时减少负荷对轴的磨损。
在进行膜片联轴器的安装时,间隙标准是非常重要的一步。
膜片联轴器的间隙标准安装可以确保联轴器的正常运行和延长其寿命。
在进行安装之前,需要明确安装过程的流程和步骤,并对可能遇到的问题提前做好准备。
【序号二】安装步骤下面将为你详细介绍膜片联轴器间隙标准安装的步骤:1. 确定联轴器的安装位置:首先需要根据实际需求确定膜片联轴器的安装位置。
在选择位置时要充分考虑传动装置的工作环境和实际使用条件,确保联轴器能够正常运行。
2. 膜片的安装:将膜片装配在联轴器的两个齿轮之间,确保膜片的边缘完全覆盖并贴合齿轮。
此时需要小心操作,避免膜片被损坏。
3. 确定间隙标准:根据联轴器的型号和规格,确定适当的间隙标准。
不同型号和规格的联轴器可能有不同的要求,需要在安装之前仔细研究相关的技术参数。
4. 调整间隙:根据确定的间隙标准,使用工具适当调整膜片联轴器的间隙。
此步骤需要谨慎操作,以避免误调整过小或过大。
5. 检查安装质量:安装完成后,需要对联轴器的安装质量进行检查。
检查的内容包括联轴器的位置、间隙、固定方式等。
如果有发现问题需要及时进行修复或调整。
【序号三】观点和理解膜片联轴器的间隙标准安装对于传动装置的正常运行至关重要。
一个正确安装的膜片联轴器可以提供稳定的传动效果,减少传动时的震动和噪音。
合理的间隙标准可以保证膜片联轴器在使用过程中的耐久性和可靠性。
在进行膜片联轴器的间隙标准安装时,我们应当充分了解和掌握联轴器的技术参数和相关知识。
只有在充分了解的基础上,才能正确进行安装和调整,避免因不当操作导致的问题。
安装过程中需要格外注意膜片的操作和保护。
膜片作为连接装置的核心部件,其质量和使用寿命直接影响到联轴器的性能。
联轴器装配一、凸缘联轴器的装配,两个半联轴器端面间包括半圆配合圈应紧密接触,两轴的径向位移不应大于0.03mm.二、十字滑块联轴器和挠性爪型联轴器的装配,其同轴度应符合表1.5.3—1的规定,端面间隙应符合表—2的规定.联轴器的同轴度mm 表1.5.3—1联轴器外形最大直径D两轴的同轴度径向位移倾斜≤3001000 300~6001000联轴器外形最大直径D端面间隙十字滑块联轴器挠性爪型联轴器≤190~2±>1901~2±三、蛇形弹簧联轴器的装配,其同轴度和端面间隙应符合表 1.5.3—3的规定.四、齿轮联轴器的装配,两轴的同轴度和外齿轴套端面处的间隙,应符合表1.5.3—4的规定.联轴器的同轴度和端面间隙mm 表1.5.3—3联轴器外形最大直径D两轴的同轴度端面间隙径向位移倾斜D≤3001000~200<D≤400~400<D≤7001000~700<D≤1350~1350<D≤25001000~D>2500~联轴器的同轴度及外齿轴套端面间隙mm 表1.5.3—4联轴器外形最大直径D两轴的同轴度外齿轴套端面间隙径向位移倾斜170≤D<3001000~ 220≤D<290290≤D<4901000~ 490≤D<6801000680≤D<900~900≤D<12501000~D≥1250~五、弹性圆柱销联轴器的装配,两轴的同轴度应符合表1.5.3—5的规定,两个半联轴器端面间隙,应符合表—6的规定,且不应小于实测的轴向窜动.联轴器的同轴度mm表 1.5.3—5联轴器外形最大直径D两轴的同轴度径向位移倾斜105~2601000 290~500六、尼龙柱销联轴器的装配,应符合下列要求:1.两个半联轴器连接后,端面间的间隙应符合表1.5.3—7的规定,且不应不小于实测的轴向窜动.2.两轴的同轴度应符合表1.5.3—5的规定.七、圆片摩擦离合器装配后,摩擦片应能灵活地沿花键轴移动.在接合的位置上,不应有打滑现象,在脱开位置时,不应有阻滞现象.八、闸瓦制动器的装配,应符合下列要求:1.闸瓦松开时,摩擦片应与制动轮平行,其平行度为制动轮宽度的1/1000.2.制动时,两闸瓦应同时均匀地压紧在制动轮上.其摩擦片的接触面积不应小于75%.3.制动器的动作应平稳可靠.九、联轴器同轴度的测量方法,可参照附录三进行.联轴器的端面间隙mm表1.5.3—6联轴器的端面间隙mm表1.5.3—7。
膜片联轴器安装标准膜片联轴器是一种常见的机械传动装置,其安装质量直接影响到设备的运行稳定性和使用寿命。
为了保证膜片联轴器的安装质量,特制定以下安装标准:1. 确认安装位置。
在安装膜片联轴器之前,首先要确认好安装位置。
要保证联轴器的两端轴线在同一直线上,以及轴线的相对位置,这对于联轴器的正常运转至关重要。
2. 清洁轴端。
在安装膜片联轴器之前,要确保轴端表面干净,无杂质和腐蚀物。
如果轴端表面有杂质,会影响联轴器的连接质量,甚至导致设备运转不稳定。
3. 安装螺栓。
将螺栓安装在轴端上,并确保螺栓紧固牢固。
螺栓的紧固力要均匀,不得有松动现象,以免在设备运转时产生危险。
4. 安装膜片联轴器。
将膜片联轴器的两端分别套在轴上,并用螺栓将其固定。
在固定过程中,要确保膜片联轴器的两端轴线在同一直线上,以及轴线的相对位置。
5. 检查安装质量。
安装完成后,要对膜片联轴器的安装质量进行检查。
要检查联轴器的两端轴线是否在同一直线上,以及轴线的相对位置是否正确。
同时还要检查螺栓的紧固力是否均匀,以及有无松动现象。
6. 调整轴间隙。
在安装完成后,还需要根据设备的实际需要调整膜片联轴器的轴间隙。
轴间隙的大小直接影响到联轴器的传动效果,所以要根据设备的实际需要进行调整。
7. 安装防护罩。
最后,要在膜片联轴器的外部安装防护罩,以保护联轴器不受外部环境的影响,同时也能保护工作人员的安全。
总之,膜片联轴器的安装标准对于设备的正常运转和工作效率有着重要的影响。
只有严格按照安装标准进行安装,才能保证联轴器的安全可靠运行,延长设备的使用寿命。
膜片联轴器安装使用方法
膜片联轴器安装使用方法
1、安装前应首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。
然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。
一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。
2、为了便于安装,最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。
安装后保证轴头不能凸出半联轴节端面,以齐平为好。
检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。
3、找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08。
4、安装螺栓:把螺栓从法兰盘小孔外侧穿入,从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。
如安装不适或拆除更换,又不损伤轴及半联,请按图3至图7 作工具并安装。
安装完毕后,转动自如无别劲为好。
5、操作工须知:在启动设备前应先检查联轴器的螺母是否有松动或脱落,如有要及时将螺母用扳手把紧。
应先空载启动设备1分钟后将负载管线阀门打开;停机顺序相反。
在机械检修中,联轴器的装配是比较简单的检修工艺。
联轴器的装配具备很多内容,例如:轮毂在轴上的装配、联轴器连接两周的对中、零部件的检验以及图纸要求装配的联轴器等环节,下面我们就来具体介绍一下联轴器的装配。
1、轮毂在轴上的装配方法轮毂在轴上装配是联轴器安装的关键,轮毂与轴的配合大多是过盈的配合,联接又分为键联接和无键连接,轮毂的轴孔又分为圆柱形轴孔和锥形轴孔两种。
在生产中,常用的装配方法是:静力压入法、动力压入法、温差装配法以及液压装配法等等。
2、联轴器的装配方法联轴器的主要用途,是将两根轴沿长度连接为一体,以传递扭矩。
联轴器按照用途的不同可以分为两种,一种是联轴节,另外一种是离合器。
我们主要介绍一下联轴节,常用的有:凸缘联轴节、十字滑块联轴节、蛇形弹簧联轴节以及齿轮联轴节。
(1)凸缘联轴节缘联轴节是把两个带有凸缘的半联轴器用普通平键分别于两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩,这种联轴器主要有两种主要结构形式:·靠铰制孔用螺栓实现两轴对中和靠螺栓杆承受挤压和剪切来传递转矩。
·靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。
连接两个半联轴器的螺栓可以采用普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。
(2)十字滑块联轴器用45钢需要进行热处理,为了达到提高硬度的目的,也可以使用要求较低的Q275钢,这种刚不需要进行热处理。
为了减少摩擦以及磨损,使用时应从中间盘的油孔中注油进行润滑。
十字滑块联轴器又叫做金属滑块联轴器,滑块呈现圆环行,用钢或转速较低,传递转矩较大的传动。
(3)蛇形弹簧联轴节利用蛇形弹簧潜在两半联轴器凸缘上的齿间内,以实现两半联轴器弹性联接的联轴器。
工作时扭矩由一根轴经过弹簧传到另一根轴上,因此,这种联轴节具有吸收振荡和冲击的作用。
(4)齿轮联轴节这种联轴节允许两轴有轴向、径向位移以及轴向偏斜,因此,可以加快安装进度,节省安装费用。
联轴器的装配方法
联轴器轴套的常用联结型式
在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
二、联轴器在轴上的装配方法
联轴器在轴上的装配是联轴器安装的关键之一。
联轴器与轴的配合大多为过盈配合,联接分为有键联接和无键联接,联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
(1)静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行,静力压入法一般用于锥形轴孔。
由于静力压入法受到压力机械的限制,在过盈较大时,施加很大的力比较困难。
同时,在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰,使配合面受到损坏。
因此,这种方法一般应用不多。
(2)动力压入法:这种方法是指采用冲击工具或机械来完成装配过程,一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法,方法是在轮毂的端面上垫放木块或其他软材料作缓冲件,依靠手锤的冲击力,把联轴器敲入。
这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险,不宜采用。
这种方法同样会损伤配合表面,故经常用于低速和小型联轴器的装配。
(3)温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩,从而能方便地把轮联轴器装到轴上。
这种方法比静力压入法、动力压入法有较多的优点,对于用脆性材料制造的轮毂,采用温差装配法是十分合适的。
温差装配法大多采用加热的方法,冷却的方法用的比较少。
加热的方法有多种,有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤,也有的用烤炉来加热,装配现场多采用油浴加热和焊枪烘烤。
油浴加热能达到的最高温度取决于油的性质,一般在200℃以下。
采用其他方法加热轮毂时,可以使联轴器的温度高于200℃,但从金相及热处理的角度考虑,联轴器的加热温度不能任意提高,钢的再结晶温度为430℃。
如果加热温度超过430℃,会引起钢材内部组织上的变化,因此加热温度的上限必须小于为430℃。
为了保险,所定的加热温度上限应在为400℃以下。
至于联轴器实
际所需的加热温度,可根据联轴器与轴配合的过盈值和联轴器加热后向轴上套装时的要求进行计算。
(4)装配后的检查:联轴器在轴上装配完后,应仔细检查联轴器与轴的垂直度和同轴度。
一般是在联轴器的端面和外圆设置两块百分表,盘车使轴转动时,观察联轴器的全跳动(包括端面跳动和径向跳动)的数值,判定联轴器与轴的垂直度和同轴度的情况。
不同转速、不同型式的联轴器对全跳动的要求值不同,联轴器在轴上装配完后,必须使联轴器全跳动的偏差值在设计要求的公差范围内,这是联轴器装配的主要质量要求之一。
造成联轴器全跳动值不符合要求的原因很多,首先可能由于加工造成的误差。
而对于现场装配来说,由于键的装配不当引起联轴器与轴不同轴。
键的正确安装应该使键的两侧面与键槽的壁严密贴合,一般在装配时用涂色法检查,配合不好时可以用锉刀或铲刀修复使其达到要求。
键顶部一般有间隙,约在0.1-0.2mm左右。
高速旋转机械对于联轴器与轴的同轴度要求高,用单键联接不能得到高的同轴度,用双键联接或花键联接能使两者的同轴度得到改善。
一、找正的方法
联轴器找正时,主要测量同轴度(径向位移或径向间隙)和平行度(角向位移或轴向间隙),根据测量时所用工具不同有四种方法。
1.利用直角尺测量联轴器的同轴度(径向位移),利用平面规和楔形间隙规来
测量联轴器的平行度(角向位移),这种方法简单,应用比较广泛,但精度不高,一般用于低速或中速等要求不太高的运行设备上。
如图示:
用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移
(2)直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。
调整的方法:通常是在垂直方向加减主动机(电机)支脚下面的垫片或在水平方向移动主动机位置的方法来实现。
三、联轴器的安装

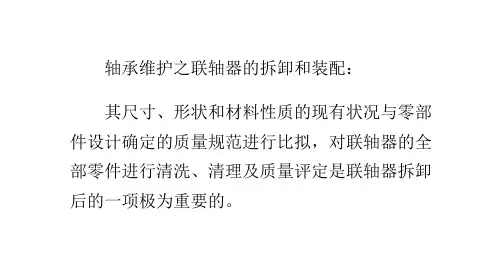

联轴器安装前先把零部件清洗干净,清洗后的零部件,需把沾在上面的油擦干。
在短时间内准备运行的联轴器,擦干后可在零部件表面涂些透平油或机油,防止生锈。
对于需要过较长时间投用的联轴器,应涂以防锈油保养。
对于应用在高速旋转机械上的联轴器,一般在制造厂都做过动平衡试验,动平衡试验合格后画上各部件之间互相配合方位的标记。
在装配时必须按制造厂给定的标记组装,这一点是很重要的。
如果不按标记任意组装,很可能发生由于联轴器的动平衡不好引起机组振动的现象。
另外,这类联轴器法兰盘上的联接螺栓时经过承重的,使每一联轴器上的联接螺栓能做到重量基本一致。
如大型离心式压缩机上用的齿式联轴器,其所用的联接螺栓互相之间的重差一般小于0.05g。
因此,各联轴器之间的螺栓不能任意互换,如果要更换联轴器联接螺栓的某一个,必须使它的重量与原有的联接螺栓重量一致。
此外,在拧紧联轴器的联接螺栓时,应对称、逐步拧紧,使每一联接螺栓上的锁紧力基本一致,不至于因为各螺栓受力不均而使联轴器在装配后产生歪斜现象,有条件的可采用力矩扳手。
对于刚性可移式联轴器,在装配完后应检查联轴器的刚性可移件能否进行少量的移动,有无卡涩的现象。
各种联轴器在装配后,均应盘车,看看转动是否良好。
总之,联轴器的正确安装能改善设备的运行情况,减少设备的振动,延长联轴器的使用寿命。
