高压电气试验方案

高压电气试验方案什么是高压电气试验？高压电气试验是一种测试电气设备或电气系统的方法，可以检查其在高压环境下的性能和安全性。

这种测试可以涉及高压，高电流，高频率和高功率设备。

为什么要进行高压电气试验？高压电气设备需要在高压环境中工作，因此在投入使用之前需要进行高压电气试验。

这可以确保电气设备在正常工作时以及突发事件发生时都能够正常运行，从而确保安全和可靠性。

高压电气试验的步骤步骤一：准备在进行高压电气试验之前，需要进行充分的准备。

这包括：1.确定试验对象：明确需要进行试验的电气设备或电气系统，选择合适的试验方案。

2.检查设备：检查试验对象是否符合试验条件，检查是否需要进行保护措施，检查仪器设备是否正常。

3.选择试验方法：根据试验对象的不同，选择适合的试验方法和电源的类型。

4.确定试验环境：保证试验环境符合要求，防止出现安全问题。

步骤二：进行高压电气试验在完成准备工作之后，可以开始进行高压电气试验。

这个过程包括以下步骤：1.施加高压：按照试验方案的要求，施加高压到设备或系统上。

2.监控电流：在施加高压的同时，需要监控电流的大小和方向。

3.持续时间：根据试验方案的要求，确定试验的持续时间，并保证在此期间内一直施加高压。

4.记录结果：记录试验结果，包括电流大小、试验时间、电气设备或电气系统的表现等。

步骤三：分析结果在进行高压电气试验之后，需要对试验结果进行分析。

这个过程包括以下步骤：1.分析试验结果：分析试验结果，判断电气设备或电气系统的状态是否正常，确定是否需要进行修理或更换设备。

2.理解试验数据：对试验数据进行统计分析，得出有关电气设备或电气系统的一些关键数据，以便进行比较和分析。

3.归档数据：将试验数据归档，方便备份和查看。

高压电气试验的注意事项进行高压电气试验需要注意以下事项：1.安全第一：高压电气试验涉及高电压、高电流、高功率，需要采取相应的保护措施，保障安全。

2.科学合理：试验方案需要科学合理，依据设备类型、工作环境、要求等。

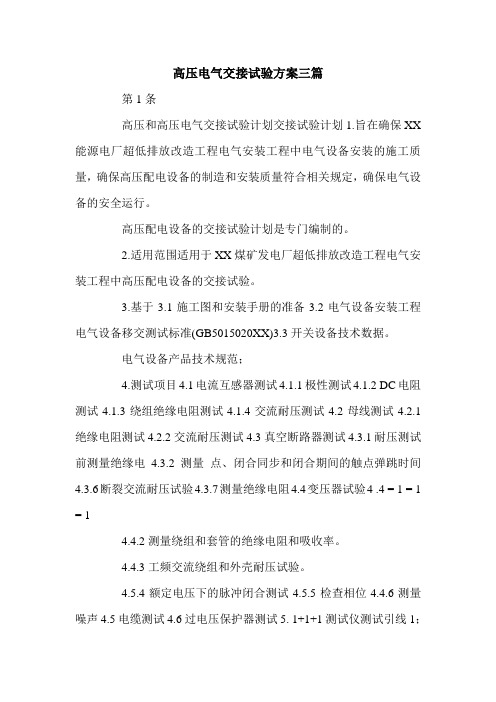

高压电气交接试验方案三篇第1条高压和高压电气交接试验计划交接试验计划1.旨在确保XX 能源电厂超低排放改造工程电气安装工程中电气设备安装的施工质量，确保高压配电设备的制造和安装质量符合相关规定，确保电气设备的安全运行。

高压配电设备的交接试验计划是专门编制的。

2.适用范围适用于XX煤矿发电厂超低排放改造工程电气安装工程中高压配电设备的交接试验。

3.基于3.1施工图和安装手册的准备3.2电气设备安装工程电气设备移交测试标准(GB5015020XX)3.3开关设备技术数据。

电气设备产品技术规范；4.测试项目4.1电流互感器测试4.1.1极性测试4.1.2 DC电阻测试4.1.3绕组绝缘电阻测试4.1.4交流耐压测试4.2母线测试4.2.1绝缘电阻测试4.2.2交流耐压测试4.3真空断路器测试4.3.1耐压测试前测量绝缘电4.3.2测量点、闭合同步和闭合期间的触点弹跳时间4.3.6断裂交流耐压试验4.3.7测量绝缘电阻4.4变压器试验4 .4 = 1 = 1 = 14.4.2测量绕组和套管的绝缘电阻和吸收率。

4.4.3工频交流绕组和外壳耐压试验。

4.5.4额定电压下的脉冲闭合测试4.5.5检查相位4.4.6测量噪声4.5电缆测试4.6过电压保护器测试5. 1+1+1测试仪测试引线1；三名测试员6.测试条件6.1所有参与者都有完整的资格证书。

6.2编制试验作业指导书，并进行详细的技术交底。

6.3测试仪器合格有效。

6.4设备的技术文件和工厂测试报告完整。

6.5安装完成，基础接地良好可靠。

6.6现场有可靠的施工电源。

6.7场地有足够的施工空间。

7.电流互感器测试方案见图1。

7.1极性测试7.1.1测试接线DC测试仪器qk-开关DC-电池CTx-被测电流互感器mV- DC毫伏电压表7.1.2测试步骤a.检查接线是否正确。

B.记录开关闭合时仪器的偏转方向。

C.记录表初级绕组次级绕组S1-S2 P1 P2 ABCMVQKP 1 P2 S1 S2-CTX-D .数据分析正偏置表示电流互感器P，蓄电池正极连接到电压表正极1、S1具有相同的极性。

电器高压试验安全操作规程范本一、引言电器高压试验是对电器设备的绝缘性能进行检测和评估的重要过程。

本规程旨在确保试验过程的安全可靠，保护试验人员和设备的安全。

本规程适用于电力系统中电器设备的高压试验。

二、试验准备1. 试验人员应具备相关电力设备试验和维修经验，并熟悉本规程内容。

2. 试验人员应定期接受安全培训，了解电器高压试验的危险和预防措施。

3. 试验人员应按照规定佩戴个人防护装备，包括绝缘手套、绝缘靴、绝缘服等。

4. 试验设备应经过检查和校准，确保设备正常工作。

三、试验过程1. 在试验开始前，应对试验设备和试验对象进行全面检查。

确保设备投入试验前的绝缘性能良好，试验对象无明显损坏。

2. 试验过程中，试验人员应按照操作规程要求，逐步增加试验电压，遵循“低压逐级上升，高压逐级降低”的原则。

3. 在试验过程中，试验人员应密切观察试验设备和试验对象的情况，发现异常应立即停止试验并进行检查。

4. 涉及到高电压接地的试验，应设置可靠的接地装置，确保试验过程中的电气安全。

四、事故预防和应急措施1. 试验现场应设置明显的安全警示标识，划定安全区域，并部署专人负责安全管理。

2. 试验现场应配备相应的灭火器材，以应对可能发生的火灾事故。

3. 在试验过程中，如发生人身伤害，应立即停止试验并进行救治，同时及时报告相关部门。

4. 如遇突发情况或试验失控，试验人员应迅速切断电源，并按照应急预案进行处理。

五、试验结束1. 试验结束后，应进行设备清洁和绝缘性能测试，确保设备无污染和损坏。

2. 试验结果应及时记录和保存，以备后续分析和评估。

3. 试验记录应包括试验日期、试验人员、试验设备、试验对象等基本信息，以及试验过程中的观察、异常情况及处理措施等详细记录。

六、附则1. 试验人员在试验现场应严格遵守现场安全规定，确保试验过程的安全。

2. 对于试验设备和试验对象的维护保养工作应及时跟进，确保设备始终处于良好状态。

3. 本规程若与现行安全标准和法律法规有冲突，则以标准和法规为准。

电气试验施工方案一、总则:1、严格执行电气试验规程规定。

2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。

3、对于重要试验项目，制定可行的试验方案和备用试验方案。

4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。

二、电气试验执行规程：10KV变电站电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。

（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。

2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。

四、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。

（一）、危险点：烧坏试验设备、影响测量数据。

控制措施：实行专人接地、专人检查。

对接地点不明确的必须要现场施工项目负责人进行确认方可进行。

（二）、危险点：对被试品的损坏。

控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。

（三）、危险点：试验为完成地线拆除。

控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。

2、耐压试验电压高，现场施工人员多，现场试验员多。

危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。

控制措施：杜绝非试验人员参与高压试验。

耐压试验区域广选择施工人员撤出后再进行升压。

现场所有的试验人员在耐压时由试验负责人统一指挥。

3、现场试验需要拆除接线，接线回复状况；现场进行情况。

危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。

控制措施：CT的一次耐压和绝缘试验时二次接线由专人的试验人员进行检查，每组二次线圈短接接地；完成后由总负责人进行全面检查，无误后方可进行耐压。

一、前言为确保电气设备的安全稳定运行，提高电气系统的可靠性，根据《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）及相关规定，特制定本电气试验专项方案。

二、试验目的1. 确保电气设备安装质量符合国家标准和设计要求；2. 发现电气设备潜在缺陷，防止设备故障发生；3. 提高电气系统的安全性能和可靠性；4. 为电气设备的维护和检修提供依据。

三、试验范围1. 变电站：主变压器、高压开关设备、低压开关设备、保护装置、电力电缆、母线等；2. 输电线路：输电线路本体、绝缘子、金具、接地装置等；3. 电气设备：继电保护装置、自动化装置、电能表、互感器等。

四、试验内容1. 变压器：绝缘电阻、直流电阻、变比、油中气体分析、耐压试验等；2. 高压开关设备：绝缘电阻、接触电阻、分断能力、短路电流耐受能力等；3. 低压开关设备：绝缘电阻、接触电阻、分断能力、短路电流耐受能力等；4. 保护装置：动作特性、整定值、保护范围等；5. 电力电缆：绝缘电阻、直流电阻、耐压试验、泄漏电流等；6. 母线：绝缘电阻、接触电阻、耐压试验等；7. 输电线路：绝缘电阻、泄漏电流、接地电阻、耐压试验等；8. 继电保护装置：动作特性、整定值、保护范围等；9. 自动化装置：功能、性能、通信等；10. 电能表：准确度、稳定性、可靠性等；11. 互感器：绝缘电阻、变比、误差、耐压试验等。

五、试验方法1. 使用符合国家标准和规定的试验仪器、设备；2. 严格按照试验规程和操作步骤进行试验；3. 试验过程中，确保试验人员的安全。

六、试验人员及设备1. 试验人员：具备相应资质的电气试验人员；2. 试验设备：绝缘电阻测试仪、直流电阻测试仪、耐压试验装置、万用表、绝缘摇表等。

七、试验时间及进度安排1. 试验时间：根据工程进度和设备到货情况确定；2. 试验进度安排：按计划分阶段进行，确保试验工作按时完成。

八、试验结果及处理1. 试验结果：详细记录试验数据，形成试验报告；2. 试验结果处理：对不合格的设备，按照规定进行处理，确保设备符合标准要求。

变配电设备安全检测高压试验方案为了确保变配电设备的安全运行，定期进行安全检测和高压试验是十分必要的。

本文将讨论针对变配电设备的安全检测和高压试验方案。

一、安全检测方案1.检查设备外观首先，需要对变配电设备的外观进行检查，确认设备的机壳、电缆、接线端子等部分是否有破损或者松动情况，以及外部接地线是否良好连接。

2.查看设备接地电阻安全检测还需要查看设备接地电阻是否满足要求，接地电阻一般要求在4Ω以下。

当接地电阻过高时，会导致设备的接地不良，从而危及人身安全和设备的正常运行。

3.检查设备电气连接对电气连接进行检查是安全性检测的重点之一。

在检测中需要检查设备的电源、接线及保护设备的输电部分是否正常，在检测期间需要将任何电源与设备的主电源断开，以确保人身安全。

4.检查设备绝缘状态变配电设备的绝缘状态是一个重要的指标。

在检测期间，需要对设备的绝缘比和保护执行器进行检查。

这是为了确定设备的绝缘状态是否符合要求，并且任何的绝缘破损都需要及时修复。

二、高压试验方案高压试验指在额定工作电压以上施加高电压，检测设备的绝缘性能，确定设备的耐受电压和绝缘距离是否达到要求。

下面是高压试验方案的基本步骤：1.安装测试设备安装高压试验设备时，需要保证试验接地电阻的合适性，以及保证接地电阻镇流器的正确连接。

2.设备去除电源在进行高压试验前，需要将设备与主电源分离，以确保设备安全，同时也需要将所有外部电源与设备的接线与主电源断开。

3.施加高压电流当试验设备正确安装、去除电源时，可以施加高压电流，检测设备的绝缘性能。

在此过程中，需要严格按照测试要求和标准操作，并注意安全。

4.检查检测结果当高压试验结束后，需要进行检查和评估测试结果，确定设备的绝缘破坏点和设备的安全水平。

如有必要，还需要进行绝缘材料的分析测试，以确定绝缘材料的性能是否满足要求。

总结：安全检测和高压试验是对变配电设备的安全性进行评估的重要手段，这不仅有助于保障设备的正常运行和延长设备寿命，而且能够避免一旦出现故障时带来的人身和财产损失。

高压电气交接试验方案三篇篇一：高压电气交接试验方案1.目的：为保证XX能源电厂超低排放改造项目电气安装工程电气设备安装的施工质量，确定高压配电装置制造和安装质量符合有关规程规定，保证电气设备安全投运。

特编制该高压配电装置交接试验方案。

2.适用范围：适用于XX矿电厂超低排放改造项目电气安装工程高压配电装置交接试验。

3.编制依据：3.1 施工图纸及安装手册3.2《电气装置安装工程电气设备交接试验标准》（GB50150—20XX）3.3开关柜技术资料。

电气设备产品技术说明书；4.试验项目：4.1电流互感器试验：4.1.1极性试验4.1.2绕组的直流电阻试验4.1.3绕组绝缘电阻试验4.1.4交流耐压试验4.2母线试验：4.2.1绝缘电阻试验4.2.2交流耐压试验4.3真空断路器试验：4.3.1耐压前测量绝缘电阻4.3.2测量每相导电回路的接触电阻4.3.3测量分、合闸线圈的直流电阻和绝缘电阻4.3.4断路器操动机构试验4.3.5测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间4.3.6断口交流耐压试验4.3.7耐压后测量绝缘电阻4.4变压器试验：4.4.1测量绕组连同套管的直流电阻。

4.4.2测量绕组连同套管的绝缘电阻和吸收比。

4.4.3绕组连同套管的工频交流耐压试验。

4.5.4额定电压下的冲击合闸试验4.5.5检查相位4.4.6测量噪音4.5电缆试验4.6过电压保护器试验5.试验人员：试验负责人：1人；试验员：3人6.试验条件：6.1所有参与试验人员资质证书齐全。

6.2试验作业指导书编制完成并经过详细的技术交底。

6.3试验仪器合格有效。

6.4设备的技术文件和出厂试验报告齐全。

6.5安装工作完成，基础接地良好可靠。

6.6现场有可靠的施工电源。

6.7现场有足够的施工空间。

7.电流互感器试验：方案：见附图一。

7.1极性试验：7.1.1试验接线：DC试验仪器：QK-开关DC-电池CTx-被测电流互感器mV-直流毫伏电压表7.1.2试验步骤：a.检查接线正确。

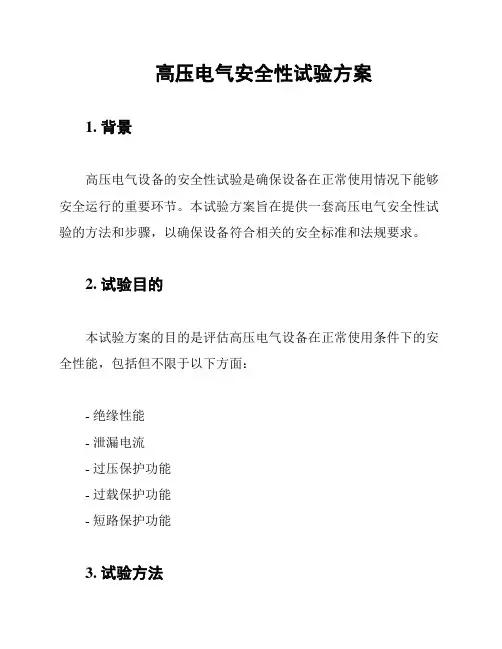

高压电气安全性试验方案1. 背景高压电气设备的安全性试验是确保设备在正常使用情况下能够安全运行的重要环节。

本试验方案旨在提供一套高压电气安全性试验的方法和步骤，以确保设备符合相关的安全标准和法规要求。

2. 试验目的本试验方案的目的是评估高压电气设备在正常使用条件下的安全性能，包括但不限于以下方面：- 绝缘性能- 泄漏电流- 过压保护功能- 过载保护功能- 短路保护功能3. 试验方法本试验方案采用以下试验方法进行测试：3.1 绝缘性能测试绝缘性能测试旨在评估设备的绝缘性能，以确保设备在正常使用情况下不发生漏电现象。

具体步骤如下：1. 将设备连接至电源，并确保电源接地良好。

2. 使用绝缘测试仪对设备进行绝缘电阻测试。

3. 测试完毕后，记录测试结果，并与相关标准进行比对。

3.2 泄漏电流测试泄漏电流测试旨在评估设备的泄漏电流水平，以确保设备在正常使用情况下泄漏电流不超过安全标准。

具体步骤如下：1. 将设备连接至电源，并确保电源接地良好。

2. 使用泄漏电流测试仪对设备进行泄漏电流测试。

3. 测试完毕后，记录测试结果，并与相关标准进行比对。

3.3 过压保护功能测试过压保护功能测试旨在评估设备的过压保护功能，以确保设备在出现过压情况时能够有效保护电气系统。

具体步骤如下：1. 将设备连接至电源，并确保电源接地良好。

2. 使用外部电源模拟过压情况，观察设备是否能够及时断电。

3. 测试完毕后，记录测试结果，并与相关标准进行比对。

3.4 过载保护功能测试过载保护功能测试旨在评估设备的过载保护功能，以确保设备在出现过载情况时能够有效保护电气系统。

具体步骤如下：1. 将设备连接至电源，并确保电源接地良好。

2. 使用外部负载模拟过载情况，观察设备是否能够及时断电。

3. 测试完毕后，记录测试结果，并与相关标准进行比对。

3.5 短路保护功能测试短路保护功能测试旨在评估设备的短路保护功能，以确保设备在出现短路情况时能够及时断电。

10KV变电所预防性试验电气试验施工方案第一章引言1.1项目背景根据国家电网公司的要求，为确保变电所的安全运行和减少事故发生的风险，必须定期进行预防性试验。

本施工方案旨在提供一系列电气试验的施工方案，以确保变电所设备的性能和安全性。

1.2施工目标本施工方案的目标是进行变电所设备的预防性电气试验，包括高压开关设备、变压器、断路器等，以确认其正常运行和安全性，发现潜在问题，并及时进行修复和维护。

第二章试验方案2.1试验内容本试验包括但不限于以下内容：-变压器绕组绝缘电阻测试-断路器的动态和定值特性试验-避雷器的电气绝缘水平试验-继电保护设备的校验和测试-断路器的绝缘电阻测试-高压开关设备的全功能试验2.2试验仪器和设备为进行以上试验，必须准备以下仪器和设备：-绝缘电阻测试仪-动态特性试验仪-天兆绝缘电阻测试仪-三相继电保护测试仪-高压开关设备试验仪第三章施工准备3.1施工前检查在试验开始前，应进行设备的检查和清洁，确保设备表面无腐蚀、漏油和其他损坏。

如发现问题，应进行及时修复。

3.2试验人员培训试验人员必须具备相关的电气试验知识和技能，熟悉试验仪器和设备的操作方法，并了解变电所设备的特性和工作原理。

3.3试验仪器校验试验仪器的准确性是保证试验结果准确性的前提。

在施工前，应对试验仪器进行校验和检测，确保其性能良好。

第四章施工步骤4.1试验设备安装根据试验方案的要求，安装绝缘电阻测试仪、动态特性试验仪、天兆绝缘电阻测试仪、三相继电保护测试仪和高压开关设备试验仪。

4.2试验参数设置根据试验方案的要求，设置试验仪器的参数，包括电流值、电压值、时间等，以确保试验过程和结果符合要求。

4.3进行试验按照试验顺序和方法，依次进行变压器绕组绝缘电阻测试、断路器的动态和定值特性试验、避雷器的电气绝缘水平试验、继电保护设备的校验和测试、断路器的绝缘电阻测试，以及高压开关设备的全功能试验。

4.4数据记录和分析在试验过程中，及时记录试验数据，并进行分析。

高压电气试验方案6.2试验设备和仪器应符合国家标准和相关规定，并经过检验合格。

6.3试验环境应符合安全、卫生、环保要求。

6.4试验前应对试验设备进行检查和调试，确保试验设备正常运行。

6.5试验期间应按照规定穿戴个人防护用品，并注意安全操作。

7.电流互感器试验：7.1进行极性试验，确保电流互感器极性正确。

7.2进行直流电阻试验和绝缘电阻试验，确保电流互感器绕组质量良好。

7.3进行交流耐压试验，确保电流互感器在额定电压下运行稳定。

8.真空断路器试验：8.1进行耐压前测量绝缘电阻，确保真空断路器绝缘性能良好。

8.2测量每相导电回路的接触电阻，确保真空断路器导电回路质量良好。

8.3测量分、合闸线圈的直流电阻和绝缘电阻，确保真空断路器线圈质量良好。

8.4进行断路器操动机构试验，确保操动机构可靠。

8.5测量分、合闸时间，分、合闸同期性和合闸时触头的弹跳时间，确保真空断路器运行稳定。

8.6进行断流耐压试验，确保真空断路器在额定电压下运行稳定。

8.7耐压后测量绝缘电阻，确保真空断路器绝缘性能良好。

9.过电压保护器试验：进行过电压保护器试验，确保过电压保护器在额定电压下能够正常工作。

10.开关柜配电装置交流耐压试验：进行开关柜配电装置交流耐压试验，确保开关柜配电装置在额定电压下运行稳定。

11.变压器试验：11.1测量绕组连同套管的直流电阻，确保变压器绕组质量良好。

11.2测量绕组连同套管的绝缘电阻和吸收比，确保变压器绝缘性能良好。

11.3进行工频交流耐压试验，确保变压器在额定电压下运行稳定。

12.电缆试验：进行电缆试验，确保电缆质量良好。

13.风险分析及防范措施：进行风险分析，制定相应的防范措施，确保试验过程中安全可靠。

14.环境因素分析及文明施工：进行环境因素分析，制定相应的文明施工措施，确保试验过程中环境卫生良好。

将过电压保护器接入被试电路，模拟过电压情况，观察保护器是否能够及时动作，保护电路不受损坏。

9.2试验步骤：a.按要求接线。
