卫星便携站中高频头损坏的常见原因及对策

卫星电视常见故障的处理
常见故障原因排除方法
开机后，数码显示
器无显示
1.电源插头接触不良插好电源插头
2.机内电源有故障联系厂商修理
屏幕显示“无卫星
信号”天线电缆未接好重新连接电缆
卫星、转发器设置的参数不对重新设置接收参数
天线或高频头的位置未调整好重新调整天线和高频头
LNB供电电源关闭在接收参数打开LNB供电电源设置开
关
机内的LNB供电电路、一体化Tuner或高频头损
坏
联系厂商修理
有图像、无声音音频电缆没有接好或接错重新连接电缆
声音关闭或输出声道不对检查音量调谐纽和接线机内音频D∕A转换器或者音频放大电路有故障联系厂商修理
有声音、无图像
视频电缆没有接好或接错重新连接电缆
机内视频编码器有故障联系厂商修理
图像出现停顿或
马赛克现象
天线或高频头的位置未调整好，信号太弱或死机重新调整天线和高频头，重启
机内的LNB供电电路和一体化Tuner有故障联系厂商修理
遥控器不能操作遥控器未对准或距离太远在近距离操作遥控器的电池耗尽更换电池遥控器或红外接收头损坏联系厂商修理。

卫星通信常见故障以及日常维护内容一、日凌现象的发生及干扰日凌现象一般每年发生两次，每次连续至6天，每天最长时间可达10分钟。

北半球的一般发生在春分日前，秋分日后的两三天内。

数字卫星电视接收机一旦因日凌信号中断有时会造成死机，一般需要维护人员手工重启。

二、太阳黑子对卫星信号的影响如果太阳黑子的活动能量大、时间长，会使卫星电视信号立即中断，当太阳黑子活动消失，卫星电视信号的强度将逐渐恢复。

三、卫星接收机无法锁定信号1．卫星接收天线的角度有偏差，及时手动调整卫星天线各方位角度2．高频头损坏，及时更换3.高频头与馈线没有连接好，重新连接4.功分器损坏、功分器与其连接的馈线没有连接好，及时更换已坏备件四、定期进行系统检查五、要定期检查卫星接收系统连接是否正确可靠，接地、接电是否良好。

定期检查室外单元，如：天线所有螺钉有无松动；方位、仰角有无偏离；天线接地是否良好；防雷卡子是否连接良好；馈线连接部分防水是否良好、以及防水有无老化；天线任意部分是否有生锈现象等。

发现问题需要及时解决。

六、定期进行信号检查七、对人线信号质量要求每隔半年进行一次检查。

可通过频谱仪观察信号参考电平值，并通过接收机查看信号参数，包括电平、信噪比、余量、误码率等。

如果信号质量较差，比如参考电平低达-50dbm、或者余量只有2-3db时，应该及时对天线进行校准。

八、定期进行喷漆和润滑维护九、卫星接收天线最多每两年应进行一次喷漆维护，包括天线面、天线立柱、天线基座等，以防锈蚀损坏。

并定期对天线调节部位加油，以防锈蚀卡死十、每次雨雪天气过后，要及时清除天线面及馈源上的积雪十一、每半年应对所有的卫星接收天线和卫星数字接收机及所有的卫星相关部件再进行一次巡检。

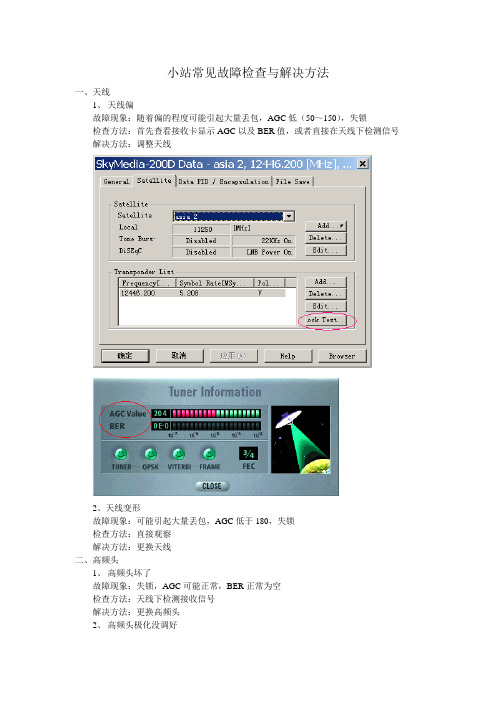

小站常见故障检查与解决方法一、天线1、天线偏故障现象：随着偏的程度可能引起大量丢包，AGC低（50～150），失锁检查方法：首先查看接收卡显示AGC以及BER值，或者直接在天线下检测信号解决方法：调整天线2、天线变形故障现象：可能引起大量丢包，AGC低于180，失锁检查方法：直接观察解决方法：更换天线二、高频头1、高频头坏了故障现象：失锁，AGC可能正常，BER正常为空检查方法：天线下检测接收信号解决方法：更换高频头2、高频头极化没调好故障现象：AGC低，失锁检查方法：天线下检测接收信号，调查是否有人动过高频头解决方法：调整极化角3、高频头没有供电故障现象：AGC低（0～50），失锁检查方法：检查接收卡出卡直流电压是否存在14V左右，检查是否由小站机本机供电解决方法：如果与接收机公用天线尽量由小站机供电三、线以及转接头接触不良故障现象：AGC低有时是0有时很高不稳定，失锁或者时锁时不锁检查方法：失锁时候检查天线下是否有供电电压，或者直接查线以及转接头解决方法：检查线以及转接头四、馈源进虫子故障现象：有时失锁（失锁时间段可能比较固定）或者BER不为空，锁定时候信号良好检查方法：检查回传以泰以及CDN日志观察失锁时间，直接检查馈源解决方法：清楚异物五、存在信号干扰故障现象：有时失锁（失锁时间段一般比较固定），BER不是0且时有时无，且AGC Value 大于180检查方法：调查附近是否有微波发射站等干扰源解决方法：从新选址六、接收余量不足（天线微偏、极化不好、天线老化）故障现象：经常性丢包检查方法：检查接收AGC值以及BER值，主站降低功率是否失锁七、小站机故障1、硬件故障故障现象：无法启动或者经常性的死机重启检查方法：首先检查电源风扇、检查机箱内线是否接触不良，启动时CPU风扇是否转动，重新插拔内存，显卡，接收卡，解码卡，网卡等，或者拔下接收卡，解码卡，网卡，只留CPU内存显卡硬盘观察是否能启动（主要是看电视台技术能力）解决方法：更换机器或者可以确定坏的硬件2、系统故障故障现象：蓝屏，系统无法启动，自动重启检查方法：切换到备用系统观察解决方法：下发GHOST批处理文件，让电视台配合人员拷贝到C盘根目录下，进入DOS，输入hfc或者hfe来恢复相应系统3、病毒影响故障现象：系统慢，或者有明显病毒提示检查方法：Norton查杀病毒，切换备用系统解决方法：下发专门查杀工具，或者直接GHOST恢复系统八、接收卡1、接收卡没有驱动故障现象：没有图标出现检查方法：右键“我的电脑”选择“属性”，然后选择“硬件”——“设备管理器”观察硬件列表的网卡一项中是否有“Skymedia200D卫星接收卡”存在解决方法：确认接收卡已经安装到机器上，然后安装接收卡驱动，驱动一般存放在“F：\应用程序\skymedia\接收卡(normal)\W2k”下2、参数错误故障现象：失锁或者卫星图标为，以泰中有公用信号但没有频道列表等检查方法：双击卫星图标，确认LNB本振频率（一般有11300，11250）、LNB Power （需要设置为On）、下行频率、符号率、极化方式（不是绝对的，有时可以是水平的）的设置没有问题。

高频头的检修发布时间：2007-09-30 15:51:08 [字号：大中小] 阅读次数：3691.高频头简介卫星电视接收机高频头（LNB）又称低噪声放大变频器，安装在卫星天线上，属室外单元，它由微波低噪声放大器、微波混频器、第一本振和第一中频前置放大器组成。

其电路框图如图5-5所示。

高频头的作用是：（1）提高系统的灵敏度。

即在天线和接收机已选定的情况下，选用合适的高频头，可提高接收机解调输入信号的载躁比C/N。

例如，宽频带高频头的增益不如窄频带高频头；双本振高频头的增益不如单本振高频头。

（2）进行频率变换。

由天线接收下来的高频卫星电视信号经高频放大器放大后送入混频器，同时本机振荡器产生的高频信号也送入混频器。

两个不同频率的信号送入混频器后，由于混频器是个非线性的器件，使天线送来的信号与本振送来的信号在混频器内进行混频差拍，从而产生第一中频信号。

C波段高频头的本振频率一般是5.15GHz，卫星电视高频信号一般是3.7～4.2GHz，本振频率减去卫星电视信号波段卫星电视信号的下行频率可得到C波段的第一中频频率，即5.15GHz-（3.7～4.2）GHz=950～1450MHz。

Ku波段卫星电视的下行频率为 10.7GHz～12.75GHz，带宽为２.05GHz，是C波段的4倍。

因此，Ku波段的高频头本振频率有几种，它的第一中频频率等于卫星电视信号下行频率减去高频头的本振频率。

不同本振频率的Ku波段高频头的接收频率和中频范围见表不同本振频率Ｋu高频头接收的频率和中频范围高频头的性能指标主要有：（1）功率增益。

C波段高频头一般在60-65dB。

（2）带内幅频特性。

带内幅频特性是指在输入电平恒定的情况下，当输入信号频率变化时，输出端电平变化的特性。

功率增益与幅频特性这两个指标是相互矛盾的，如果要求增益高，幅频特性难以保证；如果要求增益低些，可以相对改善幅频特性。

一般要求幅频特性平坦，在±1～2d B之间。

卫星接收高频头的维护和使用研究摘要随着我国科学技术的不断进步，人们开始对生活质量提出了更高的要求。

无线广播等家用电器在人们日常生活中发挥重要作用，扮演着不可或缺的角色，同时在新时期要求深入研究这些设备电器的使用。

卫星接收器高频头作为提高设备性能的重要构件，也称为调谐器，主要用于无线广播接收高频信号和调出音频信息，是无线广播必备的装置。

本文首先对卫星接收高频头进行概述，其次对卫星接收高频头的维护和使用进行研究，希望具有一定的借鉴意义和参考价值。

关键词卫星接收；高频头；维护和使用前言卫星通信系统在运行中会受到众多影响因素的影响。

主要从两个方面来体现：一是卫星发射是否成功；二是卫星的通信距离直接决定了卫星传输信息的接收质量。

通信距离太远，信息传输的消耗就越大，那么在实际过程中接收信号就变得较弱。

高频头的应用有助于缓解由距离太远造成的实际接收信号弱这一问题，具有扩大或者缩小卫星信号的作用和功能。

但是因其在维护和使用方面仍然存在诸多缺陷，因此只有在高频头良好工作的情况下，无线广播接收电器才能良好运转，提供更加优质的服务。

1 卫星接收高频头概述1.1 高频头的内涵及构成无线广播存在于日常生活中，帮助人们及时了解社会信息，并带来乐趣。

想要这些电器更加稳定有序运转，需要深入了解高频头的工作原理，并且对此做出优化改进，全面提升工作质量和效率。

卫星接收高频头又称为高频调谐器，是信号传输到地面必须接触的设备，等待信号变强后经由接收器的其他部件播放出来，高频头一般都安置在户外，并且安置于最高点，方便接收和转换卫星发射的信号。

高频头的主要构件包括波导微带转换器、低噪声放大器和混频器等，相互组合工作[1]，为人们传输高清的声音音质。

1.2 高频头的工作原理为了能够更加全面深刻了解高频头，首先我们对高频头的工作原理进行阐释，重点就是将卫星发射来的信息频率通过系统化的调试器进行变换，以便达到卫星接收器能够接受的频率，这些信号利用宏播放器表现出来，完成了高频头的工作原理。

亚洲卫视 > 器材测评 高频头的原理与维修（二）日期：2008-11-10 13:57:28 阅读： 来源:吴腾奇故障检查在电路中检查故障要比想像的更为容易。

第一件要做的工作就是检查高频头能否工作。

第一步 是要留意屏幕上出现的症状，这样会发现问题所在。

以下就根据问题的严重程度来看看可能出 现的故障和解决办法。

1.没有信号这是通过观察电视机屏幕最难诊断的故障，因为有几个可能的原因，如果水平和垂直信号都没 有了，而天线的调准又正确，便可从天线拆下高频头，把它连接到13V 电源，并且检查电源流 出的电流，这电流值应为200mA ，不过Marconi 的蓝盖型高频头达到300mA 也是很常见的。

没有 电流说明稳压器可能坏了，或者输入连接焊接不良。

焊接不良是常见的毛病，读数若低于或高 于200mA 可能是器件坏了，如果电流输出有短路现象，则可能有fc 流入高频头、Marconi 的高频 头常有这种情况出现，不过较新的设计在这方面已大有改善。

接着，可以小心打开高频头，不 要丢失任何螺钉，还要使本机振荡器正确工作，在重新装好整个装置时，所有螺钉必须都装上 。

有些高频头的振荡器部分有分开的盒子，若非需要，最好不要随便动振荡器部分，要使本机 振荡器恢复原状，必须要用到频谱分析仪。

打开高频头之后，首先检查电路有没有明显的毛病或腐蚀，偏压部分99%都不会出现问题，毛 病大多出在射频、中频或者振荡器部分，通常毛病是由于射频部分的一个场效应晶体管损坏而 引起的，下一步就是检查电路。

检查电路可使用数字伏特计，伏特计的准确度并不重要，两倍 数字就足够了。

把数字伏特计的负极线连接到高频头的底板，并且使用正极引线进行检查，先 从Tr1和Tr1开始。

直接检查场效应晶体管引线的偏压压，栅极电压应该是0.1~0.2V 之间，不要 忘了，这两个晶体管总有一个是关断的，要使每个晶体管接通或关断，可提高或降低电源电， 超出上述范围的任何电压值都说明该晶体管是有毛病的，特别是如果电压值是正的话，栅极的连接点是在拾取信号的传感器这一边，可以从一个小记号来识别，或者从高频头的正确取向来读出识别用的字母。

龙源期刊网
浅谈遭雷击高频头的维修
作者：吴明华
来源：《教育科学博览》2013年第06期
卫星接收天线通常是安装在屋顶等位置较高的地方。

若避雷措施不佳，高频头极易遭雷击而损坏。

此类微播器件很难进行维修，通常是把它给扔掉，我就试一试，用一台带有信号指示功能的模拟卫星接收机，一只万用表和一把电烙铁，此类高频头损坏的原因都是因其电源不能正常工作所致。

故障的部位不是线路板的敷铜线遭雷击断，就是三端线性稳压块（7808或7812）被雷击坏，如下图就是KU波段和C波段的高频头， KU波段只需拧开四个固定螺丝即可取下，C波段高频头因用胶密封固定需用螺丝刀等工具将其撬开，此时就会看到三端稳压块所处的位置。

图标注的“0”点为英制F头座芯线焊接点。

维修如下：首先用万用表判断“0”与（1）脚间的连线是否被雷击断。

若断路，可用细铜丝线将两点直接短焊，然后测量三端稳压块3个脚间的电阻值，判断是否已损坏。

若损坏则用相应型号的稳压块代换之；最后用同轴电缆将高频头与带信号指示功能的模拟卫星接收机连接起来，接通电源并调节下行接收频率，此时将发现接收机的信号指示条会发生忽大忽小变化这说明高频头已经修好。

卫星天线的常见故障和处理⽅法⼀、卫星天线的常见故障和处理⽅法问题⼀：不能接收到电视信号⼀般是天线没对准卫星，⾸先须⽤罗盘等测定南偏东⽅位后，再⽤⼈⼯慢慢调整卫星天线⽅位⾓和仰⾓直到找到信号为⽌。

问题⼆：随着时间推移，卫星信号减弱或消失天线对准卫星后，⼀定要将所有螺帽固定拧紧，否则，由于风⼒的原因，可能会出现正常接收信号⼀段时间后会出现该情况，请检查天线对星⽅向。

⼆、⾼频头的常见故障和处理⽅法问题⼀：系统出现“不能初始化⾼频头”提⽰？使⽤计算机接收IP节⽬时出现该提⽰，并且不能接收电视节⽬时，该⾼频头已被烧坏，需要更换。

三、功分器的常见故障和处理⽅法问题⼀：不能接收卫星信息？可以检查F头接⼝位置线缆是否脱落、是否进⽔。

若进⽔损坏需及时更换。

问题⼆：是否可以带电插拔F接头？切勿带电插拔，否则可能烧坏设备。

四、卫星接收机的常见故障及处理⽅法问题⼀：电视机屏幕只有声⾳,没有图像？视频电缆没有接好或接错，对照接线图重新连接收听的是⼴播节⽬，切换到电视节⽬问题⼆：图像出现停顿或马赛克现象？信号太弱，采取措施加强信号强度问题三：屏幕显⽰⽆信号或信号弱？天线电缆未接好，接好RF输⼊电缆卫星、转发器设定参数不对，正确设置卫星、转发器的参数五、计算机系统的常见故障及处理⽅法问题⼀：安装硬件驱动程序的主要有⼏种？①⿏标右键单击[我的电脑]→[属性]→[硬件]→[设备管理器]，见到需要安装驱动程序的硬件之后，双击它重新安装驱动程序或选择[操作]菜单中的[扫描检测硬件的改动]②打开[开始]菜单→[控制⾯板]→[添加新硬件]，根据弹出窗⼝的提⽰来进⾏安装。

③打开[开始]菜单→[控制⾯板]→[系统]→[硬件]→[设备管理器]，其后续操作如第⼀点。

问题⼆：计算机具有⾃检功能。

如何根据声⾳来判断故障？电脑出现启动故障时都会发出不同的鸣叫声提⽰故障的部位，下⾯列举出AMI BIOS和Award BIOS鸣叫声的含义。

AMI BIOS：9短鸣主板Flash ROM 或EPROM检验错误8短鸣显⽰内存错误7短鸣系统实模式错误，不能进⼊保护模式6短鸣键盘控制器错误5短鸣 CPU出错4短鸣系统时钟出错3短鸣系统基本内存(第⼀个64K)⾃检失败2短鸣内存ECC检验错误1短鸣内存刷新失败1长3短鸣内存错误（如内存芯⽚损坏）1长8短鸣显⽰器系统测试错误Award BIOS1长1短鸣内存或主板出错1长2短鸣显⽰器或显卡错误1长3短鸣键盘控制器出错1长9短鸣主板FlashRAM或EPROM错误(如BIOS被CIH破坏)不间断长鸣内存未插好或芯⽚损坏不停响声显⽰器未与显卡连接重复短鸣电源故障问题三：显卡驱动程序⽆故丢失。
