海上石油平台生活污水处理装置的设计与开发【摘要】海上石油平台生活污水处理装置是保障海上环境保护和船员生活健康的重要设备。
本文从设计原则、技术方案、设备选型、系统集成和性能优化等方面全面探讨了海上石油平台生活污水处理装置的设计与开发。
通过合理设计和科学技术方案的选择，可以有效提高设备处理效率和节约能源消耗。
通过选择合适的关键设备和系统集成方案，可以提高设备的稳定性和可靠性。
性能优化方面的研究则可以不断提高污水处理装置的处理效果和设备寿命。
本文的研究意义在于为海上石油平台生活污水处理装置的设计与开发提供了重要参考，对提高海上环境保护水平和船员生活质量具有积极作用。
未来的发展方向主要是提高设备处理效率和降低能耗，以及逐步实现智能化、自动化运行。
【关键词】海上石油平台、生活污水处理装置、设计、开发、技术方案、设备选型、系统集成、性能优化、未来发展方向。
1. 引言1.1 概述海上石油平台生活污水处理装置的重要性海上石油平台生活污水处理装置是一种关键的设备，它在保护海洋环境、维护海洋生态平衡、保障工作人员健康等方面发挥着重要作用。
随着全球石油开采规模的不断扩大，海上石油平台数量也在逐年增加，因此处理平台上产生的污水变得尤为重要。
生活污水中含有大量有机物和微生物，如果随意排放将对海洋生态系统造成严重影响。
设计和开发高效可靠的生活污水处理装置对于保护海洋环境、提高生活质量具有至关重要的意义。
海上石油平台生活污水处理装置的研究和开发，旨在解决生活污水处理效率低、运行成本高等难题，为海上石油平台提供更加环保、高效的污水处理解决方案。
对海上石油平台生活污水处理装置的设计与开发具有重要意义，值得我们深入研究和探讨。
2. 正文2.1 海上石油平台生活污水处理装置的设计原则海上石油平台生活污水处理装置的设计原则是确保高效、稳定和可靠的处理效果。
设计原则要考虑到海上环境的特殊性，包括海水的腐蚀性、波浪和风浪对设备运行的影响等因素。

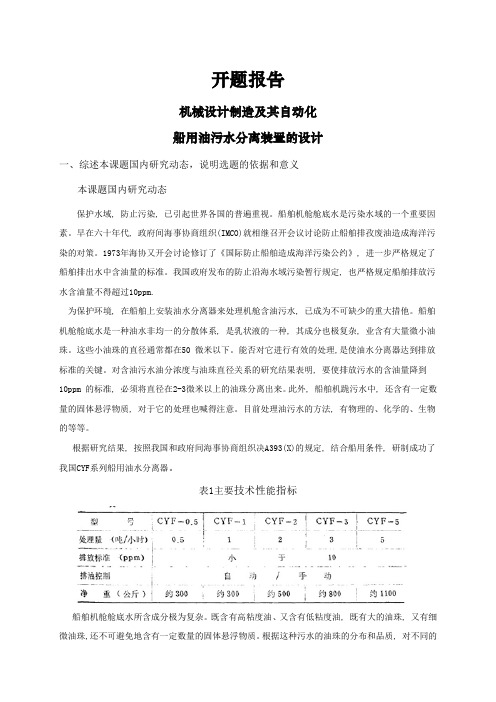

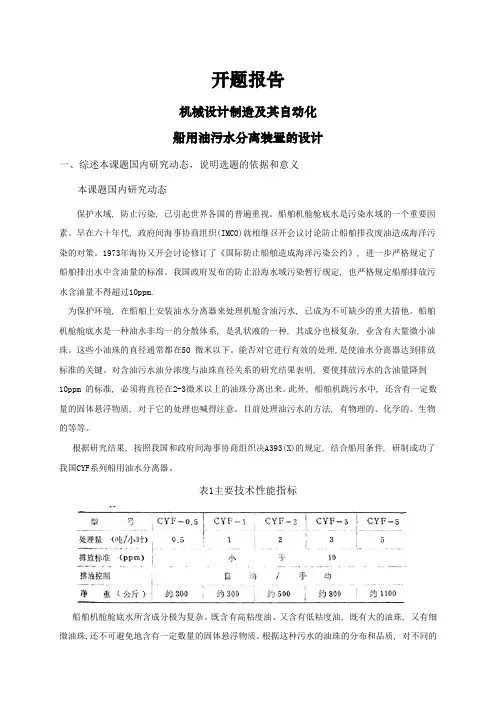

开题报告机械设计制造及其自动化船用油污水分离装置的设计一、综述本课题国内研究动态，说明选题的依据和意义本课题国内研究动态保护水域, 防止污染, 已引起世界各国的普遍重视。
船舶机舱舱底水是污染水域的一个重要因素。
早在六十年代, 政府间海事协商组织(IMCO)就相继召开会议讨论防止船舶排孜废油造成海洋污染的对策。
1973年海协又开会讨论修订了《国际防止船舶造成海洋污染公约》, 进一步严格规定了船舶排出水中含油量的标准。
我国政府发布的防止沿海水域污染暂行规定, 也严格规定船舶排放污水含油量不得超过10ppm.为保护环境, 在船舶上安装油水分离器来处理机舱含油污水, 已成为不可缺少的重大措他。
船舶机舱舱底水是一种油水非均一的分散体系, 是乳状液的一种, 其成分也极复杂, 业含有大量微小油珠。
这些小油珠的直径通常都在50 微米以下。
能否对它进行有效的处理,是使油水分离器达到排放标准的关键。
对含油污水油分浓度与油珠直径关系的研究结果表明, 要使排放污水的含油量降到10ppm 的标准, 必须将直径在2-3微米以上的油珠分离出来。
此外, 船舶机跪污水中, 还含有一定数量的固体悬浮物质, 对于它的处理也喊得注意。
目前处理油污水的方法, 有物理的、化学的、生物的等等。
根据研究结果, 按照我国和政府间海事协商组织决A393(X)的规定, 结合船用条件, 研制成功了我国CYF系列船用油水分离器。
表1主要技术性能指标船舶机舱舱底水所含成分极为复杂。
既含有高粘度油、又含有低粘度油, 既有大的油珠, 又有细微油珠,还不可避免地含有一定数量的固体悬浮物质。
根据这种污水的油珠的分布和品质, 对不同的处理对象采用不同方法是合适的。
我们以机械分离做初级分离, 用以分离占含油总量大部分的大油珠, 并可除去较多的固体悬浮物质,以粗粒化分离做次级分离, 用以分离细微油珠, 使排出水含油量小于10ppm.选题的依据和意义。
目前，保护和改善海洋生态环境，防止石油污染，已成为世界各国普遍关注的问题。
船用生活污水处理装置介绍（二）引言概述：在船舶运营中，处理船用生活污水是一项重要的环境保护措施。
船用生活污水处理装置是船舶上安装的专门设备，用于处理船员产生的生活污水。
本文将介绍船用生活污水处理装置的工作原理、分类、技术特点以及应用范围。
正文内容：一、工作原理1. 船用生活污水处理装置是通过物理、化学或生物方法对船上产生的生活污水进行处理。
2. 物理方法包括沉淀、过滤、离心等，用于去除悬浮物和沉淀物。
3. 化学方法采用氧化、吸附、中和等方法，用于去除物质的颜色、异味和有机物质。
4. 生物方法是利用微生物对污水中的有机物进行降解、氧化和分解，以达到净化水质的目的。
二、分类1. 根据处理方式的不同，船用生活污水处理装置可以分为物理处理装置、化学处理装置和生物处理装置。
2. 物理处理装置主要包括沉淀池、净水过滤器和离心机。
3. 化学处理装置一般采用氧化反应器、吸附器和中和器等设备。
4. 生物处理装置一般包括生物反应器、生物滤池和生物接触氧化池。
三、技术特点1. 船用生活污水处理装置具有结构紧凑、占用空间小的特点，适应于船舶上的安装和使用。
2. 能够高效去除污水中的有机物、悬浮物和微生物等污染物，保障船舶出水水质的安全性。
3. 部分装置采用自动化控制技术，实现设备的自主运行和监测，减少操作人员的工作量。
4. 一些高级装置还具有能源回收和污泥处理等功能，提高能源利用效率和减少环境污染。
四、应用范围1. 船用生活污水处理装置广泛应用于各类船舶，包括客船、货船、渔船等。
2. 在长时间航行的远洋船舶上，船用生活污水处理装置尤为重要，能够有效减少对海洋环境的污染。
3. 船用生活污水处理装置也广泛应用于海上石油平台、海洋工程等海上设施，对保护海洋环境具有重要意义。
总结：船用生活污水处理装置是船舶上的一项重要设备，利用物理、化学和生物方法对船员产生的生活污水进行处理。
具有分类清晰、结构紧凑的特点，能够高效去除污水中的污染物，保障船舶出水水质的安全性。

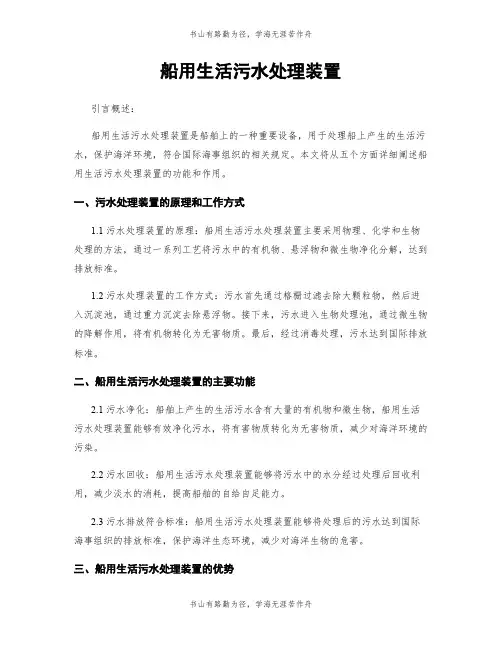

船用生活污水处理装置引言概述：船用生活污水处理装置是船舶上的一种重要设备，用于处理船上产生的生活污水，保护海洋环境，符合国际海事组织的相关规定。
本文将从五个方面详细阐述船用生活污水处理装置的功能和作用。
一、污水处理装置的原理和工作方式1.1 污水处理装置的原理：船用生活污水处理装置主要采用物理、化学和生物处理的方法，通过一系列工艺将污水中的有机物、悬浮物和微生物净化分解，达到排放标准。
1.2 污水处理装置的工作方式：污水首先通过格栅过滤去除大颗粒物，然后进入沉淀池，通过重力沉淀去除悬浮物。
接下来，污水进入生物处理池，通过微生物的降解作用，将有机物转化为无害物质。
最后，经过消毒处理，污水达到国际排放标准。
二、船用生活污水处理装置的主要功能2.1 污水净化：船舶上产生的生活污水含有大量的有机物和微生物，船用生活污水处理装置能够有效净化污水，将有害物质转化为无害物质，减少对海洋环境的污染。
2.2 污水回收：船用生活污水处理装置能够将污水中的水分经过处理后回收利用，减少淡水的消耗，提高船舶的自给自足能力。
2.3 污水排放符合标准：船用生活污水处理装置能够将处理后的污水达到国际海事组织的排放标准，保护海洋生态环境，减少对海洋生物的危害。
三、船用生活污水处理装置的优势3.1 高效性：船用生活污水处理装置采用多种处理方法，能够高效地去除污水中的有机物和微生物，确保处理效果达到标准。
3.2 自动化：船用生活污水处理装置采用自动控制系统，能够实现全自动运行，减少人工干预，提高操作效率。
3.3 节能环保：船用生活污水处理装置采用先进的能量回收技术，能够将部分处理过程中产生的能量回收利用，减少能源消耗，降低对环境的影响。
四、船用生活污水处理装置的应用范围4.1 商船：商船是船用生活污水处理装置的主要应用对象，船上有大量的船员和乘客产生的生活污水需要处理，船用生活污水处理装置能够满足商船的需求。
4.2 游艇：游艇是高端船舶，船上的生活污水需要高效处理，船用生活污水处理装置能够满足游艇的高标准要求。

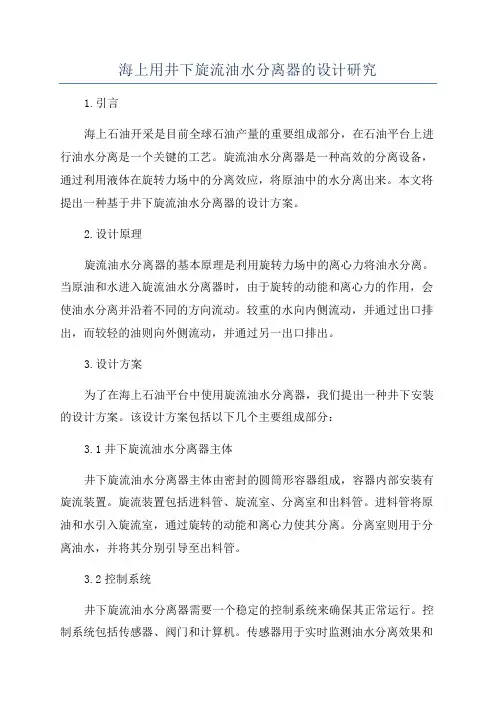

海上用井下旋流油水分离器的设计研究1.引言海上石油开采是目前全球石油产量的重要组成部分，在石油平台上进行油水分离是一个关键的工艺。
旋流油水分离器是一种高效的分离设备，通过利用液体在旋转力场中的分离效应，将原油中的水分离出来。
本文将提出一种基于井下旋流油水分离器的设计方案。
2.设计原理旋流油水分离器的基本原理是利用旋转力场中的离心力将油水分离。
当原油和水进入旋流油水分离器时，由于旋转的动能和离心力的作用，会使油水分离并沿着不同的方向流动。
较重的水向内侧流动，并通过出口排出，而较轻的油则向外侧流动，并通过另一出口排出。
3.设计方案为了在海上石油平台中使用旋流油水分离器，我们提出一种井下安装的设计方案。
该设计方案包括以下几个主要组成部分：3.1井下旋流油水分离器主体井下旋流油水分离器主体由密封的圆筒形容器组成，容器内部安装有旋流装置。
旋流装置包括进料管、旋流室、分离室和出料管。
进料管将原油和水引入旋流室，通过旋转的动能和离心力使其分离。
分离室则用于分离油水，并将其分别引导至出料管。
3.2控制系统井下旋流油水分离器需要一个稳定的控制系统来确保其正常运行。
控制系统包括传感器、阀门和计算机。
传感器用于实时监测油水分离效果和设备状态，根据传感器的反馈信息，计算机可以自动调节旋流装置的转速和旋流室的布置。
阀门用于调节原油和水的进出口流量。
3.3固定装置为了确保井下旋流油水分离器的稳定运行，需要安装一些固定装置。
固定装置包括支架和定位装置。
支架用于支撑旋流油水分离器主体，保证其不会因底部的水流压力而移位。
定位装置用于固定旋流装置的位置，确保其在运行中保持稳定。
4.实施与结果我们建立了井下旋流油水分离器的物理模型，并进行了模拟实验。
实验结果表明，井下旋流油水分离器在不同几何参数和操作条件下能够有效地分离原油和水。
通过调节旋流装置的转速和旋流室的布置，可以获得理想的分离效果。
5.总结通过对海上用井下旋流油水分离器的设计研究，我们提出了一种基于井下旋流油水分离器的设计方案。

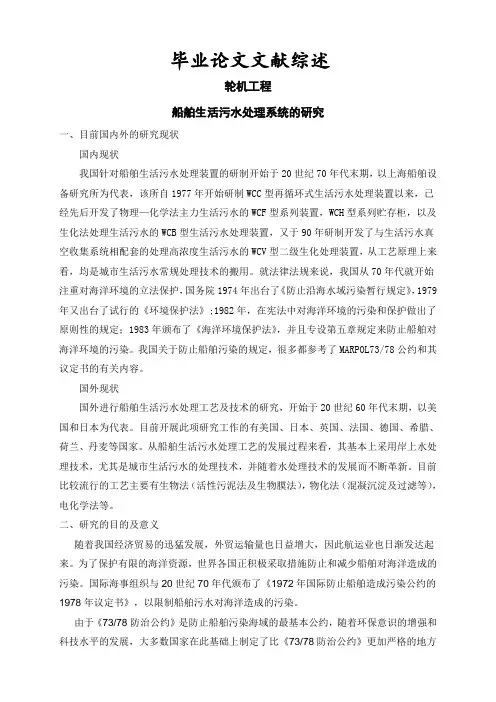

毕业论文文献综述轮机工程船舶生活污水处理系统的研究一、目前国内外的研究现状国内现状我国针对船舶生活污水处理装置的研制开始于20世纪70年代末期，以上海船舶设备研究所为代表，该所自1977年开始研制WCC型再循环式生活污水处理装置以来，已经先后开发了物理—化学法主力生活污水的WCF型系列装置，WCH型系列贮存柜，以及生化法处理生活污水的WCB型生活污水处理装置，又于90年研制开发了与生活污水真空收集系统相配套的处理高浓度生活污水的WCV型二级生化处理装置，从工艺原理上来看，均是城市生活污水常规处理技术的搬用。
就法律法规来说，我国从70年代就开始注重对海洋环境的立法保护，国务院1974年出台了《防止沿海水域污染暂行规定》，1979年又出台了试行的《环境保护法》;1982年，在宪法中对海洋环境的污染和保护做出了原则性的规定；1983年颁布了《海洋环境保护法》，并且专设第五章规定来防止船舶对海洋环境的污染。
我国关于防止船舶污染的规定，很多都参考了MARPOL73/78公约和其议定书的有关内容。
国外现状国外进行船舶生活污水处理工艺及技术的研究，开始于20世纪60年代末期，以美国和日本为代表。
目前开展此项研究工作的有美国、日本、英国、法国、德国、希腊、荷兰、丹麦等国家。
从船舶生活污水处理工艺的发展过程来看，其基本上采用岸上水处理技术，尤其是城市生活污水的处理技术，并随着水处理技术的发展而不断革新。
目前比较流行的工艺主要有生物法（活性污泥法及生物膜法），物化法（混凝沉淀及过滤等），电化学法等。
二、研究的目的及意义随着我国经济贸易的迅猛发展，外贸运输量也日益增大，因此航运业也日渐发达起来。
为了保护有限的海洋资源，世界各国正积极采取措施防止和减少船舶对海洋造成的污染。
国际海事组织与20世纪70年代颁布了《1972年国际防止船舶造成污染公约的1978年议定书》，以限制船舶污水对海洋造成的污染。
由于《73/78防治公约》是防止船舶污染海域的最基本公约，随着环保意识的增强和科技水平的发展，大多数国家在此基础上制定了比《73/78防治公约》更加严格的地方排放标准。

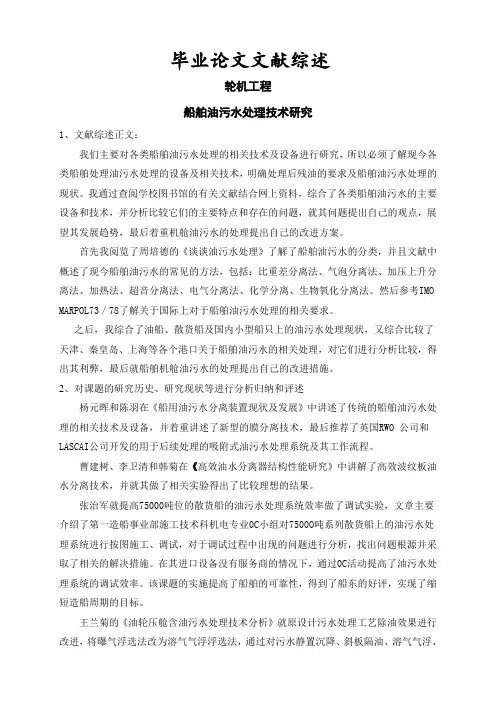

毕业论文文献综述轮机工程船舶油污水处理技术研究1、文献综述正文：我们主要对各类船舶油污水处理的相关技术及设备进行研究，所以必须了解现今各类船舶处理油污水处理的设备及相关技术，明确处理后残油的要求及船舶油污水处理的现状。
我通过查阅学校图书馆的有关文献结合网上资料，综合了各类船舶油污水的主要设备和技术，并分析比较它们的主要特点和存在的问题，就其问题提出自己的观点，展望其发展趋势，最后着重机舱油污水的处理提出自己的改进方案。
首先我阅览了周培德的《谈谈油污水处理》了解了船舶油污水的分类，并且文献中概述了现今船舶油污水的常见的方法，包括：比重差分离法、气泡分离法、加压上升分离法、加热法、超音分离法、电气分离法、化学分离、生物氧化分离法。
然后参考IMO MARPOL73／78了解关于国际上对于船舶油污水处理的相关要求。
之后，我综合了油船、散货船及国内小型船只上的油污水处理现状，又综合比较了天津、秦皇岛、上海等各个港口关于船舶油污水的相关处理，对它们进行分析比较，得出其利弊，最后就船舶机舱油污水的处理提出自己的改进措施。
2、对课题的研究历史、研究现状等进行分析归纳和评述杨元晖和陈羽在《船用油污水分离装置现状及发展》中讲述了传统的船舶油污水处理的相关技术及设备，并着重讲述了新型的膜分离技术，最后推荐了英国RWO 公司和LASCAI公司开发的用于后续处理的吸附式油污水处理系统及其工作流程。
曹建树、李卫清和韩菊在《高效油水分离器结构性能研究》中讲解了高效波纹板油水分离技术，并就其做了相关实验得出了比较理想的结果。
张治军就提高75000吨位的散货船的油污水处理系统效率做了调试实验，文章主要介绍了第一造船事业部施工技术科机电专业0C小组对7500O吨系列散货船上的油污水处理系统进行按图施工、调试，对于调试过程中出现的问题进行分析，找出问题根源并采取了相关的解决措施。
在其进口设备没有服务商的情况下，通过0C活动提高了油污水处理系统的调试效率。
船用油污水分离装置的结构设计与模拟研究船用油污水分离装置是海洋环保的重要组成部分，它可以有效地处理船舶产生的油污水，减少对海洋生态环境的危害。
本文将对船用油污水分离装置的结构设计与模拟研究进行探讨，旨在提高分离效率和降低能耗。
首先，我们将介绍船用油污水分离装置的一般结构。
通常，它由油水分离器、滤波器和处理设备组成。
油水分离器是关键部件，主要作用是将水中的油类物质分离出来。
滤波器可以进一步过滤固体颗粒，确保出水的清洁。
处理设备通常包括油箱和污泥箱，用于收集分离出的油和污泥，方便后续处理。
在设计船用油污水分离装置时，需要注意以下几个关键方面：1. 尺寸和容量：根据船舶类型和使用需求，合理确定油水分离器的尺寸和容量。
尺寸过大会增加装置的体积和重量，而尺寸过小会影响处理效果。
2. 分离原理：目前常用的分离原理包括重力分离、油水层析、浮力分离等。
根据实际情况选择合适的分离原理，并优化其结构设计，以提高分离效率。
3. 滤网设计：滤网的设计对于过滤固体颗粒起着重要作用。
合理设计滤网的孔径和材质，以及滤网的布局，可以有效阻止固体颗粒进入分离器，提高分离效果。
4. 控制系统：船用油污水分离装置需要配备稳定的控制系统，以确保其正常运行。
控制系统可以根据不同的操作要求进行自动化控制和监控，提高操作便捷性和可靠性。
为了进一步优化船用油污水分离装置，我们还可以利用模拟研究来分析其工作原理和性能。
通过建立数学模型，可以预测装置的分离效率、能耗等关键指标。
模拟研究可以帮助我们优化结构设计，提高分离效率，减少能耗。
在进行模拟研究时，可以利用计算流体力学（CFD）等模拟工具，对流场、质量传输和分离效果进行数值模拟和分析。
通过在不同工况下的模拟研究，可以找到最优的结构参数配置，提高分离效率和降低能耗。
此外，还可以进行实验室和现场试验，验证模拟研究的结果。
通过对实际数据的观察和分析，可以进一步完善和优化船用油污水分离装置的设计。
综上所述，船用油污水分离装置的结构设计与模拟研究对于提高分离效率和降低能耗具有重要意义。
船用油污水分离装置的设计原则和规范要求船舶是重要的运输工具，然而，在船舶运行过程中产生的油污水会对海洋环境造成污染。
为了合规地处理船舶产生的油污水，船用油污水分离装置具有重要的作用。
本文将探讨船用油污水分离装置的设计原则和规范要求。
设计原则1. 功能性设计原则：船用油污水分离装置应能有效地分离油污水，并实现污水的处理和净化，确保处理后的污水符合国际和国内的排放标准。
2. 安全性设计原则：船舶是一个封闭的环境，设计的油污水分离装置应具备防爆、防火和防漏等安全性能，以保护船员和船舶的安全。
3. 可靠性设计原则：油污水分离装置应具备稳定可靠的工作性能，能够适应各种海况和船舶运行状态。
4. 经济性设计原则：船用油污水分离装置应尽可能节约能源和降低运行成本，同时要考虑装置的安装、维护和使用便捷性。
规范要求1. IEC标准：船用油污水分离装置的设计应符合国际电工委员会（IEC）相关标准，确保装置的安全性、可靠性和环保性。
2. IMO法规：国际海事组织（IMO）发布的《船舶污染防治规则》（MARPOL）第五章规定了船用油污水的排放标准和处理要求，船用油污水分离装置应符合相关要求。
3. 国家标准：船用油污水分离装置的设计应符合当前所在国家的相关标准和规定，例如中国的《船舶油污水处理装置技术规范》等。
4. 设计参数：船用油污水分离装置的设计应考虑船舶的排污量、工作环境、船舶类型等因素，合理确定装置的处理能力、尺寸和安装位置。
5. 操作和维护指南：船用油污水分离装置的设计应提供详细的操作和维护手册，以指导船员正确使用和维护装置，确保其长期稳定运行。
6. 自动监测与报警系统：船用油污水分离装置应配备自动监测与报警系统，实现对油污水处理过程的实时监测和报警，以保证装置的正常工作和及时处理异常情况。
7. 建造和安装规范：船用油污水分离装置的建造和安装应符合相关的船舶建造和安装规范，确保装置的稳固性和可靠性。
8. 建造和安装记录：船用油污水分离装置的建造和安装过程应有详细记录，包括设计文件、施工图纸、质量证明等，以便监管部门审核和跟踪。
船用生活污水处理装置标题：船用生活污水处理装置引言概述：随着海洋环境污染问题的日益严重，船用生活污水处理装置成为保护海洋生态环境的重要设备。
本文将详细介绍船用生活污水处理装置的原理、分类、工作原理、应用和发展趋势。
一、船用生活污水处理装置的原理1.1 生活污水的组成：船用生活污水主要由厨房污水、浴室污水和洗手间污水组成。
1.2 处理原理：船用生活污水处理装置采用生物处理、物理处理和化学处理等方法，通过去除悬浮物、有机物和氮磷等污染物质，使污水达到排放标准。
二、船用生活污水处理装置的分类2.1 根据处理方式：船用生活污水处理装置可分为生物处理装置、物理处理装置和化学处理装置。
2.2 根据处理能力：船用生活污水处理装置可分为小型处理装置、中型处理装置和大型处理装置。
2.3 根据安装位置：船用生活污水处理装置可分为船舶内部装置和船舶外部装置。
三、船用生活污水处理装置的工作原理3.1 生物处理：通过生物膜反应器、曝气池等设备，利用微生物降解有机物。
3.2 物理处理：通过滤网、沉砂池等设备，去除悬浮物和沉淀物。
3.3 化学处理：通过添加消毒剂、凝聚剂等化学药剂，去除余氯和重金属等有害物质。
四、船用生活污水处理装置的应用4.1 商船：商用船舶需要安装船用生活污水处理装置，以满足国际海事组织的排放标准。
4.2 游艇：游艇作为高端船只，也需要安装船用生活污水处理装置，保护海洋环境。
4.3 军舰：军舰作为国家重要舰艇，更需要安装高效的船用生活污水处理装置，确保海洋环境的清洁。
五、船用生活污水处理装置的发展趋势5.1 高效节能：未来船用生活污水处理装置将更注重高效节能技术的应用，降低能耗和运行成本。
5.2 智能化：船用生活污水处理装置将向智能化方向发展，实现自动监测、控制和运行。
5.3 综合化：未来船用生活污水处理装置将更多地融合生物、物理和化学处理技术，提高处理效率和水质净化效果。
结语：船用生活污水处理装置在航运业中扮演着重要的角色，其发展趋势将更加注重环保和节能，为保护海洋环境做出积极贡献。
文献综述
机械设计制造及其自动化
船用油污水分离装置的设计
1、传统的船用油污水分离技术
船舶所产生的油污水，主要有舱底油污水、燃油舱或油船产生的压舱油污水以及清洗时产生的洗舱油污水，俗称“三水”.这类油污水除含有石油和石油产品之外，还含有固体物质和固体悬浮物，是从许多地方来的含污染物的淡水和海水的混合物.典型的污染物包括燃料、油类、液压机流体、清洁剂和含水膜、发泡剂（AFFF ）、黑水/灰水系统的泄漏污水等，也可能包括腐蚀产物，油漆和溶剂.传统的油污水分离装置是利用重力分离的原理进行油和水的分离的.其分离原理可以通过斯托克斯(stocks)公式确定：
002()/(18)l l u gd u ρρ=- 式中，为在静水中直径为d 的油滴的上浮速度；为水的密度；为油的密度；0u l ρ0ρ为水的动力粘滞度.
l u 可见只要油水间存在密度差，就可以进行油水分离.但实际上不是任何大小的油滴都可以通过重力分离的，这是因为任何分离设备的容积都有限度.实验表明，通过重力分离，只能去除水中油滴直径在 245μm 以上的油滴.为加速和提高油水分离的效果，一个有效的途径是促使小颗粒的油滴不断地聚集成大的油滴，也就是增加水中油滴碰撞接触的机会，使油滴上浮速度不断地增加.常用的聚集手段包括斜板(管)和多孔油滴聚合器.
油滴的聚合过程大致可以分为截留、附着、展开和脱浮等过程.水中微细油滴在流过多孔材料组成的无数微小通道时，被多孔介质首先截留住，油滴的直径越大越容易被截住.被截住的油滴在油滴的浮力和流体流动压差的作用下，克服水相的阻力而附着于多孔材料的表面或者融合于材料表面的油层内.附着于多孔材料表面的油滴，在毛细作用下，扩展到材料表面的其他部分.随着上述过程的不断进行，微小的油滴逐渐被附着于材料表面的油层融合，在多孔材料出口面油滴越集越多，最后克服油水界面张力的油滴就与多孔材料分离而上浮。
（如图一）
油和水混合时，由于两者密度的不同，会很快会分成明显的两层，一层是水，另一层是油.但是，如果有乳化剂存在，油滴和水滴表面上就会由乳化剂形成一层稳定的薄膜，这时的油和水就不会分层，而是呈一种不透明的乳化液.当分散相是油滴时，称为水包油乳状液；当分散相为水滴时，称为油包水乳状液.胶体化学的研究表明，乳化液的类型是由乳化剂的性质决定的.乳化剂通常有两类，一类是表面活性剂，另一类是小颗粒的固体粉末.常见的表面活性剂是磺酸、环烷酸等有机酸的盐类，其分子为两亲分子，它的一端伸入水中，而另一端伸入油中.伸入水中的部分成离子态，油水界面上形成双电层，使油滴呈现带同性电荷现象而相互排斥形成乳化液.固体颗粒不会聚合，油滴被固体颗粒包裹后也就不会聚并，从而稳定地悬浮在水中形成乳化液.乳化液油滴直径在0.5~10μm 的范围内，利用传统的重力式油污水分离装置是无法实现油水分离的.
对于乳化状态的油污水分离效果在原来制订的国际公约里并未考虑，即使在73/78 国际防污染公约中也是这样.但实际使用情况让IMO逐渐认识到乳化油污水的危害，于是通过了MEPC107.(49)决议.新决议比原MEPC.60(33)决议增加了试验液‘c’，即油水乳化液的分离要求.要求油污水分离装置能够有效分离在额定转速不小于3000r/m的离心泵规
定搅拌强度下，由94.78%的淡水、2.5%的重油、2.5%的轻油、0.5%的清洗用去垢剂(清洁剂)和 1.7%的铁锈组成的混合物[3].该种混合物是一种化学稳定状态的油/水乳胶液，这种乳胶液不能用油水密度差进行有效的分离，用现有的油污水处理装置处理这种乳胶液，出水含油浓度大于50mg/L，远高于现行15mg/L的排放标准.。
二、新的油污水分离技术发展趋势
为满足新决议的要求，国内外开发了许多新型油污水分离装置，这些装置都是在原处理系统的后阶段加装了深化处理系统，深化处理系统主要包括
膜分离系统和吸附系统等.
1 膜分离系统
美国海军开发的一系列横流薄膜处理系统以及德国DVZ-SERVICES 公司于2004 年研发的PCM系列装置都是以膜分离系统作为深化处理系统的.
其处理流程如图 2 所示：
上述处理流程的核心是膜分离系统.使用的膜具有不对称结构，在膜的工作面上有一层极薄的致密分离层，下部是结构疏松的指状支撑层.由于采用错流工艺，在分离过程中，含油污水切向流经膜表面，液体的快速流动使得油滴既不能进入致密的细孔，引起膜的内部堵塞，也不会停留在膜表面造成膜表面的堵塞.而水分子在侧压作用下将穿过致密
层上的微孔，再穿过下部的疏松支撑层，进入膜的另一侧.实验表明，薄膜过滤后的出水含油量平均浓度为 2.2mg/L.
在膜分离系统上，国外一般采用管式膜组件(如图3 所示).管式膜组件是由圆管式的膜以及膜的支撑体构成.圆管式的膜的内径通常在6mm~20mm 之间，最常见的是
13mm.由于膜本身的机械强度不高，因此在压力下工作时需要良好透水性和高强度的材料支撑.分离皮层在膜的内侧.管式膜组件的水力流动条件是所有膜组件形式中最好的，膜面不易
污染，具有相当的可靠性.
图 3 管式膜组件结构图
中国船舶重工集团公司第704 研究所在采用膜分离油污水上也取得了一定成果.试验表明，采用卷式膜组件出水含油量在 1.5mg/L 以下.卷式膜组件的结构如图4 所示.表 2 是两种膜组件的比较.
4.2 吸附分离系统
为满足新决议的要求，英国RWO 公司和LASCAI 公司开发了用于后续处理的吸附式油污水处理系统，其处理流程如图 5 所示.
吸附技术的关键是吸附剂的选择.最常见的吸附剂是活性炭，但活性炭对油的吸附容
量一般只有30~80mg/g.吸附法最新的研究体现在对高效经济的吸油剂的开发和应用方面.
新型吸油剂由具有吸油性能的无机填充剂（一种镁或铁的盐类、氧化物，质量分数为5%~80%）与交联聚合剂（可用聚乙烯、聚丙烯，质量分数为95%~20%）组成的，对油的吸附容量一般只有600~880mg/g，但这种吸油剂的吸油接触时间一般较长，需要2~8 小时.笔者认为吸附式成本较高，回收困难，在通常情况下不宜提倡.
参考文献
[1]高廷耀.水污染控制工程[M].北京：高等教育出版社，1996.
[2]IMO MARPOL73/78 MEPC107.（49），2004.
[3]中国船级社译.国际海事组织73/78防污公约.2003.
[4]卓诚裕.海洋油污染防治技术[M].北京：国防工业出版社，1996.
[5]蒋明虎，赵立新，李枫等．旋流分离技术．哈尔滨：哈尔
滨工业出版社，2000．1～5，134—140
[6]徐继润，罗茜．水力旋流器流场理论．北京：科学出版社。
1998．225—248
[7]王荨策，陈维勤，蒋明虎等．动态水力旋流器结构参数的优选设计．石油学报，2001(4)：104—107
[8]张长高．水动力学．北京：高等教育出版社，1993．182— 183，187，206 ～209 6 郑洽馀，鲁钟琪．流体力学．北京：机械工业出版社，1980．34 —36。
262—278
[9]刘洪河．新型重力式油水分离器的优化设计[J]
[10]江彦桥．海洋船舶防污技术[M1．』-海：上海交通人学出版社， 2000．
[11]陈宝忠，胡先富．海洋船舶轮机管【M】．火连：人连海事人学版社， 2004
[12]中国交通部．中华人民共和圉船舶污染物排放标准『S】．北京：人民交通¨j版社，2005．
[13]国际海事组织．MARPOL73．78(2002综合正本)[S】．北京：中同船级社， 2003．
[14]中国船级社．海上移动平台入级与建造规范fS1．北京：人民交通出版社．2005．
[15]特里顿D J．物理流体力学．北京：科学出版社，1986．。
