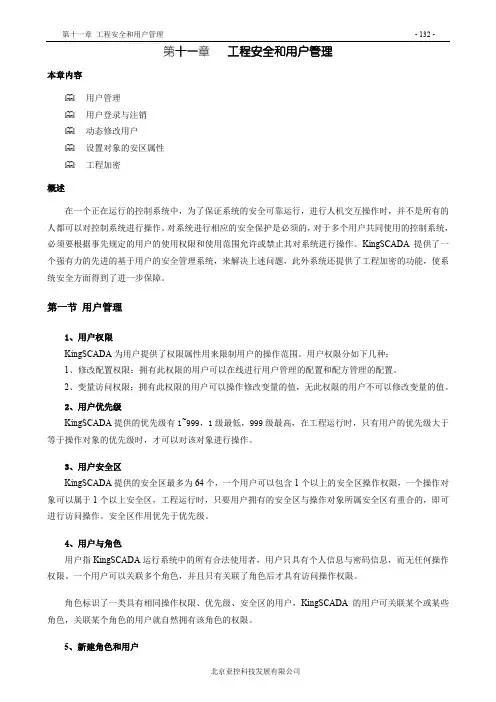

杰控组态手册14.用户管理

本章内容用户管理用户登录与注销动态修改用户设置对象的安区属性工程加密概述在一个正在运行的控制系统中，为了保证系统的安全可靠运行，进行人机交互操作时，并不是所有的人都可以对控制系统进行操作。

对系统进行相应的安全保护是必须的，对于多个用户共同使用的控制系统，必须要根据事先规定的用户的使用权限和使用范围允许或禁止其对系统进行操作。

KingSCADA提供了一个强有力的先进的基于用户的安全管理系统，来解决上述问题，此外系统还提供了工程加密的功能，使系统安全方面得到了进一步保障。

第一节用户管理1、用户权限KingSCADA为用户提供了权限属性用来限制用户的操作范围。

用户权限分如下几种：1、修改配置权限：拥有此权限的用户可以在线进行用户管理的配置和配方管理的配置。

2、变量访问权限：拥有此权限的用户可以操作修改变量的值，无此权限的用户不可以修改变量的值。

2、用户优先级KingSCADA提供的优先级有1~999，1级最低，999级最高，在工程运行时，只有用户的优先级大于等于操作对象的优先级时，才可以对该对象进行操作。

3、用户安全区KingSCADA提供的安全区最多为64个，一个用户可以包含1个以上的安全区操作权限，一个操作对象可以属于1个以上安全区，工程运行时，只要用户拥有的安全区与操作对象所属安全区有重合的，即可进行访问操作。

安全区作用优先于优先级。

4、用户与角色用户指KingSCADA运行系统中的所有合法使用者，用户只具有个人信息与密码信息，而无任何操作权限。

一个用户可以关联多个角色，并且只有关联了角色后才具有访问操作权限。

角色标识了一类具有相同操作权限、优先级、安全区的用户，KingSCADA的用户可关联某个或某些角色，关联某个角色的用户就自然拥有该角色的权限。

5、新建角色和用户第一步：在KingSCADA工程设计器的树型目录中选择“安全配置”选项并双击，弹出对话框，如图11-1所示：图11-1安全管理系统对话框第二步：选中对话框中的“角色”选项，单击鼠标右键，在弹出的右键菜单中执行“新建角色”命令，弹出新建角色对话框，在该对话框中新建三个角色，对话框设置如下：角色1设置如下：角色1具备如下权限：1）修改配置权限，拥有此权限的用户可以在线进行用户管理的配置和配方管理的配置。

杰控组态指导手册前提：计算机已安装杰控组态软件(下面按FameView7.6为例)一、新建工程计算机安装好杰控软件后，桌面上会出现如图杰控快捷方式，双击打开软件出现下图窗口：点击窗口左上角如图按钮出现下图输入项目名称等信息，点击“确定”，新建项目成功。

二、画面组态在如图左侧树结构菜单栏选中“显示画面”，右侧出现“画面管理”，“显示属性”，“画面制作”双击“画面制作”即可进入画面编辑环境在弹出窗口中填写新建第一张画面的基本信息举例：画面名称“PIC1”画面尺寸“600*400”点击确认，进入画面菜单和工具说明请参考附件“08.画面制作”右键画面，选择画面属性，可对画面基本信息进行修改下面即可在画面根据提供的PID图进行所需流程图组态。

三、变量组态返回主界面，选择“设备通讯”，双击右侧“安装驱动”根据具体工程要求选择正确的驱动品牌和通讯方式，点击安装双击“启动驱动”，给需要启动的驱动打勾双击“设备数据表”，根据编程师提供的变量地址表预估和合理分配所需变量类型和数目。

返回主界面，选择“运行数据库”，根据要求在右侧不同的变量类型中建立变量以DI为例，双击“DI-开关只读变量”点击“新建”填写变量详细信息即可四、动画组态双击点开属性窗口这边根据你需要做动画连接，比如可见性选择条件a=b，连接变量，写下常数等于1（也就是在1的状态下可见），详情请参考附件“08.画面制作”五、报警组态，在建点的时候有需要报警的在报警一栏打上勾在扩展应用里选择变量报警，进行归档一个个添加归档进去，完成之后回到画面窗口，新建一个报警画面，拖动报警控件在组件箱变量报表，详情请参考附件“10.变量报警”六、趋势曲线，在组件箱，曲线显示里，实时曲线，拖动到曲线画面中，出现下面对话框点击实时曲线定义，把模拟量变量添加进去，详情请参考附件“11.历史数据”七、报表1.新建变量2.存档变量3.企业管理器——（Local）——数据库——新建数据库（宣化数据库名字是UserDateBase）——表——新建表4.实时报表——定义实时报表数据（有多少模拟量就定义多少数值）5.编辑报表格式6.新建报表，启动报表设计器7.下一步直接点DONE8.选择新建报表（直接点白的创建）9.从“Choose an Expert”中选择<Standard>标准报表格式;10.出现下面对话框,选择数据库来源:11.必须选择“SQL/ODBC”数据源,即执行<SQL/ODBC>按钮,出现对话框:12.选择USER Date Source13.执行<OK>按钮,出现下面对话框来选择数据表:14.选择你所建的表名，添加ADD15.添加完之后关闭，直接下一步，将表里的字段添加(ADD）到Report Filds,下一步，点击Preview Report,进入报表编辑模式（Design）设计报表格式，点击（Preview）预览样式16.设计好后保存，在默认路径下，改下文件名，后缀名（rpt）17.确定后，在编辑报表格式里可以看到该报表18.数据库——编辑数据库连接19.新建20.保存时间，触发周期改一下（根据要求），选择数据表（自己新建的表）21.选择字段名称（每个字段都要添加）22.应用数据连接，回到主画画（你可以把子画面往下拖），选择报表打印按钮，23.选择报表打印按钮后在画面上拖动出现下面画面，对象名称改一下格式文件选择你设计的报表选择时间字段，出现下面对话框，选择Fame View User Date Sourse,选择你所建的表里日期字段新建好之后，回到主画面，即页眉，右击选择画面脚本编辑，选择报表按钮，双击Show Window选择你刚刚选择报表按钮时起的对象名称，保存选择在组建箱里选择画面编程，动态菜单，选择一个动态菜单，下面可以选择一个空的添加，右边写上相应的描述，任务选择处理脚本选择报表按钮，SHOW Window双击，选择对象名称，保存报表详情请参考附件“12.实时报表”。

杰控组态指导手册前提：计算机已安装杰控组态软件(下面按FameView7.6为例)一、新建工程计算机安装好杰控软件后，桌面上会出现如图杰控快捷方式，双击打开软件出现下图窗口：点击窗口左上角如图按钮出现下图输入项目名称等信息，点击“确定”，新建项目成功。

二、画面组态在如图左侧树结构菜单栏选中“显示画面”，右侧出现“画面管理”，“显示属性”，“画面制作”双击“画面制作”即可进入画面编辑环境在弹出窗口中填写新建第一张画面的基本信息举例：画面名称“PIC1”画面尺寸“600*400”点击确认，进入画面菜单和工具说明请参考附件“08.画面制作”右键画面，选择画面属性，可对画面基本信息进行修改下面即可在画面根据提供的PID图进行所需流程图组态。

三、变量组态返回主界面，选择“设备通讯”，双击右侧“安装驱动”根据具体工程要求选择正确的驱动品牌和通讯方式，点击安装双击“启动驱动”，给需要启动的驱动打勾双击“设备数据表”，根据编程师提供的变量地址表预估和合理分配所需变量类型和数目。

返回主界面，选择“运行数据库”，根据要求在右侧不同的变量类型中建立变量以DI为例，双击“DI-开关只读变量”点击“新建”填写变量详细信息即可四、动画组态双击点开属性窗口这边根据你需要做动画连接，比如可见性选择条件a=b，连接变量，写下常数等于1（也就是在1的状态下可见），详情请参考附件“08.画面制作”五、报警组态，在建点的时候有需要报警的在报警一栏打上勾在扩展应用里选择变量报警，进行归档一个个添加归档进去，完成之后回到画面窗口，新建一个报警画面，拖动报警控件在组件箱变量报表，详情请参考附件“10.变量报警”六、趋势曲线，在组件箱，曲线显示里，实时曲线，拖动到曲线画面中，出现下面对话框点击实时曲线定义，把模拟量变量添加进去，详情请参考附件“11.历史数据”七、报表1.新建变量2.存档变量3.企业管理器——（Local）——数据库——新建数据库（宣化数据库名字是UserDateBase）——表——新建表4.实时报表——定义实时报表数据（有多少模拟量就定义多少数值）5.编辑报表格式6.新建报表，启动报表设计器7.下一步直接点DONE8.选择新建报表（直接点白的创建）9.从“Choose an Expert”中选择<Standard>标准报表格式;10.出现下面对话框,选择数据库来源:11.必须选择“SQL/ODBC”数据源,即执行<SQL/ODBC>按钮,出现对话框:12.选择USER Date Source13.执行<OK>按钮,出现下面对话框来选择数据表:14.选择你所建的表名，添加ADD15.添加完之后关闭，直接下一步，将表里的字段添加(ADD）到Report Filds,下一步，点击Preview Report,进入报表编辑模式（Design）设计报表格式，点击（Preview）预览样式16.设计好后保存，在默认路径下，改下文件名，后缀名（rpt）17.确定后，在编辑报表格式里可以看到该报表18.数据库——编辑数据库连接19.新建20.保存时间，触发周期改一下（根据要求），选择数据表（自己新建的表）21.选择字段名称（每个字段都要添加）22.应用数据连接，回到主画画（你可以把子画面往下拖），选择报表打印按钮，23.选择报表打印按钮后在画面上拖动出现下面画面，对象名称改一下格式文件选择你设计的报表选择时间字段，出现下面对话框，选择Fame View User Date Sourse,选择你所建的表里日期字段新建好之后，回到主画面，即页眉，右击选择画面脚本编辑，选择报表按钮，双击Show Window选择你刚刚选择报表按钮时起的对象名称，保存选择在组建箱里选择画面编程，动态菜单，选择一个动态菜单，下面可以选择一个空的添加，右边写上相应的描述，任务选择处理脚本选择报表按钮，SHOW Window双击，选择对象名称，保存报表详情请参考附件“12.实时报表”。

用户授权管理组态操作步骤用户授权管理组态的目的是确定DCS操作和维护管理人员并赋以相应的操作权限。

不同的用户管理对应不同的权限。

如，用户管理：工程师，对应的权限：退出系统、查找位号、PID参数设置、重载组态、报表打印、查看故障诊断信息等等。

在此，将创建一个特权级用户，用户名称为“系统维护”，用户密码为“SUPCONDCS”。

创建步骤如下：1．点击命令[开始/程序/AdvanTrol-Pro/用户权限管理]，弹出图1所示对话框。

对话框中的“用户名称”为系统缺省用户名“SUPER_PRIVILEGE_001”。

图1登录对话框2．在“用户密码”中输入缺省密码“SUPER_PASSWORD_001”，点击“确定”，进入到用户授权管理界面，如图2所示。

图2用户授权管理界面3．在用户信息窗中，右键点击“用户管理”下的“特权”一栏，出现右键菜单如图3所示。

图3用户列表区内的右键菜单4．在右键菜单中点击“增加”命令，弹出用户设置对话框，如图4所示。

图4用户设置对话框5．在对话框中输入以下信息：用户等级：特权用户名称：系统维护输入密码：SUPCONDCS确认密码：SUPCONDCS点击对话框中的命令按钮“授权设置”，用户设置对话框将改变如图5所示。

图5用户授权设置6．在对话框中点击命令按钮“全增加”，将“所有授权项”下的内容全部添加到“当前用户授权”下，如图6所示。

（也可选中某一授权项，通过“增加”按钮授权给当前用户）图6授权结果7．点击“确定”退出用户设置对话框，返回到用户授权管理界面。

在用户信息窗的特权用户下新增了一名“系统维护”用户，如图7所示。

图7用户添加结果8．点击“保存”按钮，将新的用户设置保存到系统中。

9．可重复以上过程设置其它级别的用户，然后退出用户授权管理界面。
