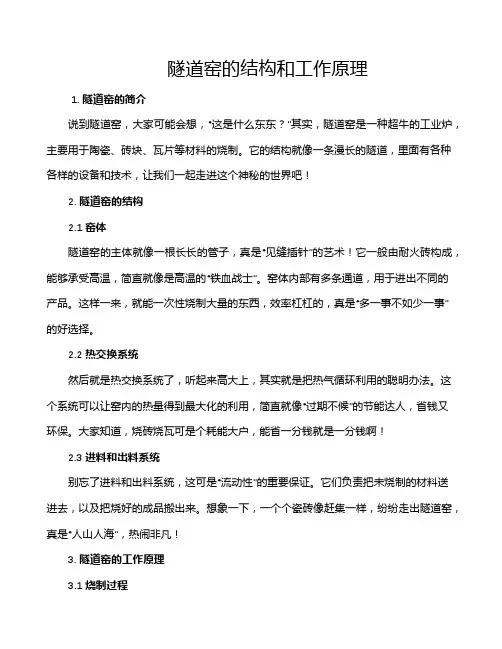

隧道窑的结构和工作原理1. 隧道窑的简介说到隧道窑，大家可能会想，“这是什么东东？”其实，隧道窑是一种超牛的工业炉，主要用于陶瓷、砖块、瓦片等材料的烧制。
它的结构就像一条漫长的隧道，里面有各种各样的设备和技术，让我们一起走进这个神秘的世界吧！2. 隧道窑的结构2.1 窑体隧道窑的主体就像一根长长的管子，真是“见缝插针”的艺术！它一般由耐火砖构成，能够承受高温，简直就像是高温的“铁血战士”。
窑体内部有多条通道，用于进出不同的产品。
这样一来，就能一次性烧制大量的东西，效率杠杠的，真是“多一事不如少一事”的好选择。
2.2 热交换系统然后就是热交换系统了，听起来高大上，其实就是把热气循环利用的聪明办法。
这个系统可以让窑内的热量得到最大化的利用，简直就像“过期不候”的节能达人，省钱又环保。
大家知道，烧砖烧瓦可是个耗能大户，能省一分钱就是一分钱啊！2.3 进料和出料系统别忘了进料和出料系统，这可是“流动性”的重要保证。
它们负责把未烧制的材料送进去，以及把烧好的成品搬出来。
想象一下，一个个瓷砖像赶集一样，纷纷走出隧道窑，真是“人山人海”，热闹非凡！3. 隧道窑的工作原理3.1 烧制过程说到工作原理，隧道窑的烧制过程简直像个大舞台，产品们在这里上演一场精彩的“火焰秀”。
首先，未烧制的材料被送入窑内，随着温度逐渐升高，它们就像变魔术一样，发生一系列化学变化。
刚开始的时候，温度可能在600℃左右，慢慢地，直到1300℃，那种高温简直是“热火朝天”！3.2 冷却过程烧制完后，接下来就是冷却过程了。
这时候，窑内的温度开始下降，就像“凉风习习”的秋天，产品们终于可以松一口气。
冷却的过程也很重要，太快可能会导致产品裂开，这可是“功亏一篑”的事情啊！所以，隧道窑一般采用渐进式冷却，让每一个产品都能安安全全地“顺风归家”。
4. 小结总的来说，隧道窑不仅仅是一座简单的窑炉，它就像是一台高效的生产机器，运转起来那叫一个顺畅。
它的设计和工作原理融合了许多现代科技，既节能又环保，真是“聪明绝顶”。

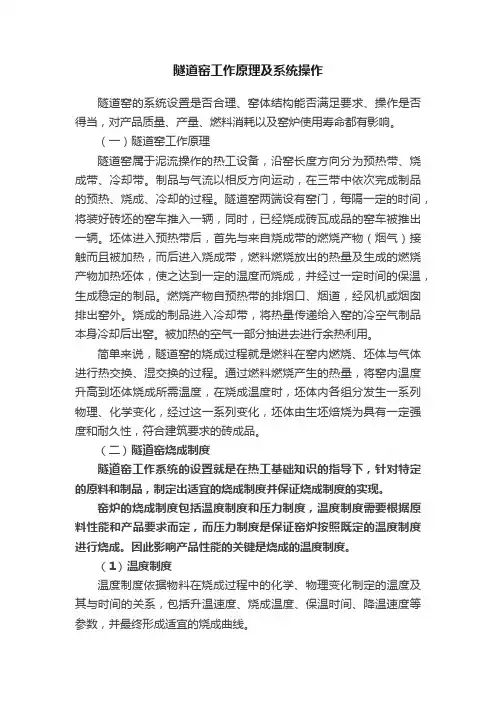

隧道窑工作原理及系统操作隧道窑的系统设置是否合理、窑体结构能否满足要求、操作是否得当，对产品质量、产量、燃料消耗以及窑炉使用寿命都有影响。
（一）隧道窑工作原理隧道窑属于泥流操作的热工设备，沿窑长度方向分为预热带、烧成带、冷却带。
制品与气流以相反方向运动，在三带中依次完成制品的预热、烧成、冷却的过程。
隧道窑两端设有窑门，每隔一定的时间，将装好砖坯的窑车推入一辆，同时，已经烧成砖瓦成品的窑车被推出一辆。
坯体进入预热带后，首先与来自烧成带的燃烧产物（烟气）接触而且被加热，而后进入烧成带，燃料燃烧放出的热量及生成的燃烧产物加热坯体，使之达到一定的温度而烧成，并经过一定时间的保温，生成稳定的制品。
燃烧产物自预热带的排烟口、烟道，经风机或烟囱排出窑外。
烧成的制品进入冷却带，将热量传递给入窑的冷空气制品本身冷却后出窑。
被加热的空气一部分抽进去进行余热利用。
简单来说，隧道窑的烧成过程就是燃料在窑内燃烧、坯体与气体进行热交换、湿交换的过程。
通过燃料燃烧产生的热量，将窑内温度升高到坯体烧成所需温度，在烧成温度时，坯体内各组分发生一系列物理、化学变化，经过这一系列变化，坯体由生坯焙烧为具有一定强度和耐久性，符合建筑要求的砖成品。
（二）隧道窑烧成制度隧道窑工作系统的设置就是在热工基础知识的指导下，针对特定的原料和制品，制定出适宜的烧成制度并保证烧成制度的实现。
窑炉的烧成制度包括温度制度和压力制度，温度制度需要根据原料性能和产品要求而定，而压力制度是保证窑炉按照既定的温度制度进行烧成。
因此影响产品性能的关键是烧成的温度制度。
（1）温度制度温度制度依据物料在烧成过程中的化学、物理变化制定的温度及其与时间的关系，包括升温速度、烧成温度、保温时间、降温速度等参数，并最终形成适宜的烧成曲线。
隧道窑的烧成曲线隧道窑的烧成曲线也是沿窑长装在窑顶或窑侧的热电偶测得的窑内温度曲线（见图5-3），在低温阶段接近气体温度，在高温阶段接近制品温度。

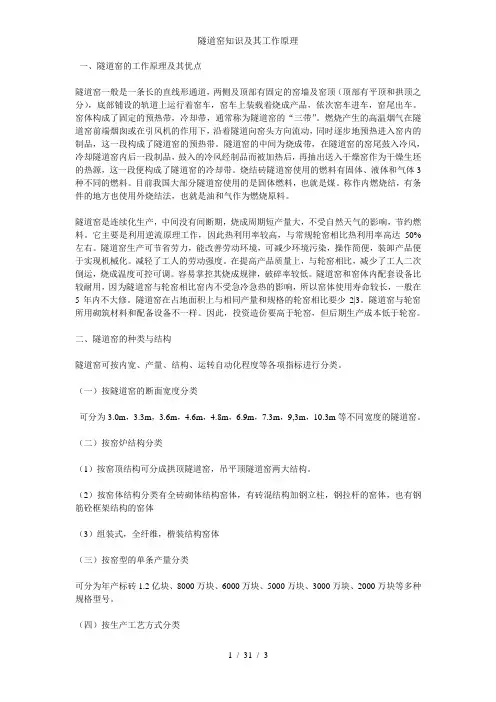

一、隧道窑的工作原理及其优点隧道窑一般是一条长的直线形通道，两侧及顶部有固定的窑墙及窑顶（顶部有平顶和拱顶之分），底部铺设的轨道上运行着窑车，窑车上装载着烧成产品，依次窑车进车，窑尾出车。
窑体构成了固定的预热带，冷却带，通常称为隧道窑的“三带”。
燃烧产生的高温烟气在隧道窑前端烟囱或在引风机的作用下，沿着隧道向窑头方向流动，同时逐步地预热进入窑内的制品，这一段构成了隧道窑的预热带。
隧道窑的中间为烧成带，在隧道窑的窑尾鼓入冷风，冷却隧道窑内后一段制品，鼓入的冷风经制品而被加热后，再抽出送入干燥窑作为干燥生坯的热源，这一段便构成了隧道窑的冷却带。
烧结砖隧道窑使用的燃料有固体、液体和气体3种不同的燃料。
目前我国大部分隧道窑使用的是固体燃料，也就是煤。
称作内燃烧结，有条件的地方也使用外烧结法，也就是油和气作为燃烧原料。
隧道窑是连续化生产，中间没有间断期，烧成周期短产量大，不受自然天气的影响，节约燃料。
它主要是利用逆流原理工作，因此热利用率较高，与常规轮窑相比热利用率高达50%左右。
隧道窑生产可节省劳力，能改善劳动环境，可减少环境污染，操作简便，装卸产品便于实现机械化。
减轻了工人的劳动强度。
在提高产品质量上，与轮窑相比，减少了工人二次倒运，烧成温度可控可调。
容易掌控其烧成规律，破碎率较低。
隧道窑和窑体内配套设备比较耐用，因为隧道窑与轮窑相比窑内不受急冷急热的影响，所以窑体使用寿命较长，一般在5年内不大修。
隧道窑在占地面积上与相同产量和规格的轮窑相比要少2|3。
隧道窑与轮窑所用砌筑材料和配备设备不一样。
因此，投资造价要高于轮窑，但后期生产成本低于轮窑。
二、隧道窑的种类与结构隧道窑可按内宽、产量、结构、运转自动化程度等各项指标进行分类。
（一）按隧道窑的断面宽度分类可分为3.0m，3.3m，3.6m，4.6m，4.8m，6.9m，7.3m，9,3m，10.3m等不同宽度的隧道窑。
（二）按窑炉结构分类（1）按窑顶结构可分成拱顶隧道窑，吊平顶隧道窑两大结构。

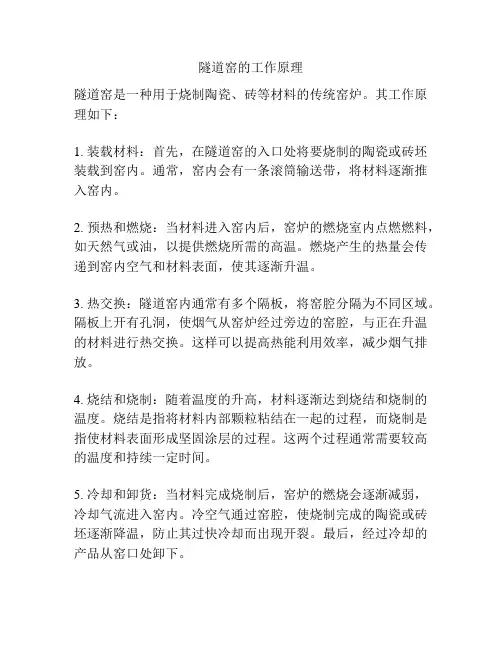

隧道窑的工作原理
隧道窑是一种用于烧制陶瓷、砖等材料的传统窑炉。
其工作原理如下：
1. 装载材料：首先，在隧道窑的入口处将要烧制的陶瓷或砖坯装载到窑内。
通常，窑内会有一条滚筒输送带，将材料逐渐推入窑内。
2. 预热和燃烧：当材料进入窑内后，窑炉的燃烧室内点燃燃料，如天然气或油，以提供燃烧所需的高温。
燃烧产生的热量会传递到窑内空气和材料表面，使其逐渐升温。
3. 热交换：隧道窑内通常有多个隔板，将窑腔分隔为不同区域。
隔板上开有孔洞，使烟气从窑炉经过旁边的窑腔，与正在升温的材料进行热交换。
这样可以提高热能利用效率，减少烟气排放。
4. 烧结和烧制：随着温度的升高，材料逐渐达到烧结和烧制的温度。
烧结是指将材料内部颗粒粘结在一起的过程，而烧制是指使材料表面形成坚固涂层的过程。
这两个过程通常需要较高的温度和持续一定时间。
5. 冷却和卸货：当材料完成烧制后，窑炉的燃烧会逐渐减弱，冷却气流进入窑内。
冷空气通过窑腔，使烧制完成的陶瓷或砖坯逐渐降温，防止其过快冷却而出现开裂。
最后，经过冷却的产品从窑口处卸下。
这就是隧道窑的基本工作原理。
通过燃烧产生的高温和热能，使材料完成烧制和烧结过程，从而得到所需的陶瓷或砖等制品。

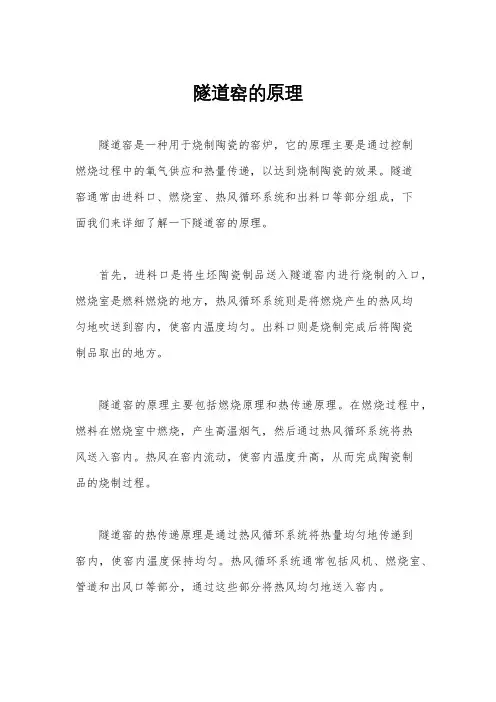

隧道窑的原理
隧道窑是一种用于烧制陶瓷的窑炉，它的原理主要是通过控制
燃烧过程中的氧气供应和热量传递，以达到烧制陶瓷的效果。
隧道
窑通常由进料口、燃烧室、热风循环系统和出料口等部分组成，下
面我们来详细了解一下隧道窑的原理。
首先，进料口是将生坯陶瓷制品送入隧道窑内进行烧制的入口，燃烧室是燃料燃烧的地方，热风循环系统则是将燃烧产生的热风均
匀地吹送到窑内，使窑内温度均匀。
出料口则是烧制完成后将陶瓷
制品取出的地方。
隧道窑的原理主要包括燃烧原理和热传递原理。
在燃烧过程中，燃料在燃烧室中燃烧，产生高温烟气，然后通过热风循环系统将热
风送入窑内。
热风在窑内流动，使窑内温度升高，从而完成陶瓷制
品的烧制过程。
隧道窑的热传递原理是通过热风循环系统将热量均匀地传递到
窑内，使窑内温度保持均匀。
热风循环系统通常包括风机、燃烧室、管道和出风口等部分，通过这些部分将热风均匀地送入窑内。
隧道窑的原理还包括氧气供应原理。
在燃烧过程中，氧气是燃
料燃烧的必要条件，通过控制燃烧室的通风口和热风循环系统的风量，可以有效地控制氧气的供应，从而控制燃烧过程的温度和速度，保证陶瓷制品的烧制质量。
总的来说，隧道窑的原理是通过控制燃烧过程中的热量传递和
氧气供应，使窑内温度均匀，完成陶瓷制品的烧制过程。
隧道窑在
陶瓷工业中具有重要的地位，它的原理不仅涉及热力学和气体流动
等知识，还涉及工程技术和生产实践，对于陶瓷制品的质量和产量
都有着重要的影响。
