电子工程师考证题参考答案

事业单位电子工程师考试电子学专业基础知识试题及答案本文总共包括了20道电子学基础知识试题及其答案，供参加事业单位电子工程师考试的考生们进行研究和复。

1. 电流的单位是？答案：安培。

2. 阻值为1千欧的电阻，通过1伏的电压时的电流大小是？答案：1毫安。

3. 安培表是用来测量什么物理量的仪器？答案：电流。

4. 二极管有几个电极，分别叫什么名字？答案：二极管有2个电极，分别叫阳极和阴极。

5. 三极管有几个电极，分别叫什么名字？答案：三极管有3个电极，分别叫发射极、基极和集电极。

6. 什么是半导体？答案：半导体是介于导体和绝缘体之间的一类物质。

7. NPN型三极管的管脚排列顺序是？答案：从左到右依次为发射极，基极，集电极。

8. PNP型三极管的管脚排列顺序是？答案：从左到右依次为集电极，基极，发射极。

9. 什么是场效应管？答案：场效应管是一种利用电场调控电流的半导体特种晶体管。

10. 什么是操作放大器？答案：操作放大器（Operational Amplifier）简称Op-Amp，是一种集成电路，它可以在数模转换、滤波、放大和信号调理等方面提供高增益。

11. 什么是滤波器？答案：滤波器是一种用于过滤掉特定频率信号的电路或设备。

12. 什么是共源极电路？答案：共源极电路是场效应管的一种，具有电压和电流放大的功能。

13. 啥是反馈电路？答案：反馈电路是指将电路的输出信号采样后再输入到电路中与输入信号相加，以达到改善电路性能的目的。

14. 恒压恒流源常用的芯片型号是？答案：LM317。

15. 什么是二极管整流电路？答案：二极管整流电路，又称单相桥式整流电路，是一种将交流电转化为直流电的电路。

16. PN结的正向偏置和反向偏置的方向分别是？答案：PN结的正向偏置方向是P极连接正极，N极连接负极；反向偏置方向是P极连接负极，N极连接正极。

17. PN结正向偏置的作用是什么？答案：PN结正向偏置时，导体中的自由电子被强势的电场加速，为电流的正向流动提供条件。

2023年电子工程师考试试题及答案(新版)
一、选择题
1. 下列哪个元器件主要用于存储数字信号？
A. 电容
B. 电感
C. 变压器
D. 集成电路
答案：D
2. 以下哪种编码方式具有错误检测和纠正的功能？
A. ASCII码
B. BCD码
C. 校验码
D. 压缩编码
答案：C
3. 以下哪个传感器用于测量温度？
A. 拉压传感器
B. 光传感器
C. 加速度传感器
D. 温度传感器
答案：D
二、填空题
1. 已知电阻R1=10Ω，电阻R2=20Ω，两者并联后总电阻为
__30Ω__。

2. 以下哪种信号具有频率为0Hz？
答案：直流信号
3. 奈奎斯特定理表明，信号的采样频率应该是信号最高频率的__两倍__。

三、简答题
1. 什么是电路？
电路是由电子元器件连接而成的路径，用于电流在其中流动。

2. 请简述数字信号与模拟信号的区别。

数字信号是离散的信号，只能取有限个特定数值，可以容易地进行存储和处理；模拟信号是连续的信号，可以取无限个数值。

3. 请解释电感和电容的作用。

电感用于储存电能和调节电流，可以阻止直流电流通过并允许交流电流通过；电容用于储存电能，可以阻止直流电流通过并允许交流电流通过。

四、计算题
1. 请计算并写出电阻R为200Ω时，通过电阻的电流为2A，所使用的电压为多少伏特？
答案：400V
2. 请计算并写出电容C为100μF时，经过电容的电压为10V 时，所储存的电能为多少焦耳？
答案：5μJ。

电子工程师职业资格真题一、选择题1. 对于电子器件的特性描述，下列选项中正确的是：A. 电阻值越大，导电性越好B. 二极管具有单向导电性C. 电容器仅用于存储电能D. 电感器具有阻碍电流的特性2. 下列哪项是电子工程中常用的数字表达单位？A. 米（m）B. 千伏（kV）C. 奥姆（Ω）D. 次（Hz）3. 对于电子电路的描述，以下哪项不正确？A. 电源是电子电路的必需元器件B. 电子电路可以放大电信号C. 电子电路可以完成信息的处理和传输D. 电子电路只能使用直流信号4. 下列各组元器件中，属于被动元器件的是：A. 二极管、三极管、场效应管B. 电容器、电感器、晶体振荡器C. 运算放大器、比较器、开关D. 集成电路、单片机、存储器5. 下列哪种测试仪器用于测量电流大小？A. 频谱分析仪B. 示波器C. 电压表D. 能谱仪二、填空题1. 集成电路是将多个电子元器件集成在同一块_____________上的器件。

2. 二极管具有一个正向电压，即___________，才能导通。

3. 电感器的作用是抵抗交流电流的变化，使电路中的电流______________。

4. 逻辑门是数字电路中的一种基本组件，常见的有与门、或门和_____________。

5. 当交流电压的频率越高，电感器的阻抗_____________。

三、简答题1. 请简要描述什么是Ohm定律，以及它在电子工程中的应用。

2. 请解释什么是数字信号和模拟信号，并举例说明。

3. 从能源利用效率和环境保护角度出发，为什么现代电子设备越来越倾向于使用节能型的集成电路？四、分析题某电子电路中的二极管的电压-电流关系曲线如下：（图片中插入二极管的伏安特性曲线图）根据以上曲线，请回答以下问题：1. 当二极管正向电压为0.7V时，电流大约为多少？2. 当二极管的反向电压达到多少时，电流开始急剧增加？3. 如果该二极管正向电压为0.3V，它的导通状态是什么？4. 当二极管处于反向偏置状态时，电流的大小是多少？写作内容仅供参考。

电子工程师试题及答案一、选择题1. 下列哪项不属于计算机网络拓扑结构？A. 总线型B. 星型C. 网状型D. 分布式型答案：D2. 以下哪个是通信协议？A. HTTPB. HTMLC. CSSD. JavaScript答案：A3. 下列哪项不属于数字信号处理技术？A. 傅里叶变换B. Z变换C. 卷积运算D. 离散小波变换答案：C4. 集成电路中，ASIC是指什么？A. 通用集成电路B. 可编程逻辑器件C. 模拟信号集成电路D. 应用特定集成电路答案：D5. 以下哪个不是传输介质？A. 光纤B. 同轴电缆C. 波导D. 蓝牙答案：D二、填空题1. OSI网络参考模型共有___层。

答案：72. TCP/IP协议族中，IP是___层的协议。

答案：网络层3. 计算机领域中，RAM是指___。

答案：随机存取存储器4. 电子工程中，PCB代表___。

答案：印制电路板5. FPGA的英文全称是___。

答案：Field-programmable Gate Array三、简答题1. 请简要说明计算机网络中的IP地址是什么，并解释IP地址的分类。

答：IP地址是Internet Protocol的简称，它用于标识计算机网络中的设备。

IP地址由32位二进制数组成，通常用十进制表示。

IP地址分为IPv4和IPv6两个版本。

IPv4地址由4个8位组成，共32位，表示范围有限。

IPv6地址由128位二进制组成，表示范围更广。

根据IP地址的范围和用途不同，可以分为A、B、C、D、E五类。

其中A类地址用于大型网络，B类地址用于中等规模网络，C类地址用于小型网络，D类地址用于组播，E类地址保留。

2. 请简要说明数字信号处理技术的应用领域和作用。

答：数字信号处理技术广泛应用于音频信号处理、图像处理、语音识别等领域。

它的作用包括滤波、变换和编码等。

滤波是数字信号处理的基本操作，可以去除噪声和干扰，提高信号质量。

变换可以将信号从时域转换到频域或其他表示形式，方便后续处理。

电子信息工程师职业资格真题一、选择题1.电子信息工程师职业资格考试是由（）组织实施。

A.教育部B.人力资源和社会保障部C.国家人事部D.工信部2.下列哪个属于C语言中的循环语句？A.if-else语句B.switch语句C.for语句D.case语句3.把程序反复检查、调试，以找出并改正其中错误的过程称为（）。

A.程序开发B.程序发布C.程序编辑D.程序调试4.在java中，哪个关键字用来定义类的成员变量？A.publicB.privateC.protectedD.static5.二进制数101011的十进制表示为（）。

A.42B.53C.67D.81二、填空题1.电源电压为220V，电流为5A，计算所接负载的功率。

答案：1000W2.计算2的8次方。

答案：2563.IP地址的32位二进制表示中，网络部分为（）位，主机部分为（）位。

答案：网络部分：24位；主机部分：8位4.计算8的立方根。

答案：25.C语言中，关键字“break”通常用于（）。

答案：跳出循环三、问答题1.简述数字信号和模拟信号的区别。

答：数字信号是以离散值表示的信号，通常由0和1组成，而模拟信号是连续变化的信号。

数字信号能够准确地表示和传输信息，且可靠性高，而模拟信号受到噪声的影响较大。

2.请列举并解释三个常见的传感器种类。

答：光敏传感器用于检测光强度，可用于光照控制、自动调节等方面；温度传感器用于测量环境或物体的温度，常见于空调、冰箱等设备中；加速度传感器用于测量物体的加速度，广泛应用于汽车、手机等领域。

3.简述TCP/IP协议族的基本结构及各层的功能。

答：TCP/IP协议族是计算机网络中最常用的协议族之一，其基本结构包含四个层次：网络接口层、网络层、传输层和应用层。

网络接口层负责将数据与物理网络连接，将数据转化为数据包进行传输；网络层负责实现数据的路由和寻址功能，将数据包从源主机发送到目标主机；传输层负责提供可靠的端到端数据传输，确保数据的正确性和可靠性；应用层负责定义应用程序与网络间的通信规则，包括HTTP、FTP等。

2022年注册电子工程师考试真题与点评考试科目：电子工程师考试考试时间：2022年考试内容：真题与点评一、单选题1. 下列哪项不是数字电路芯片的分类？A. 数字处理器B. 存储器C. 数据转换器D. 高频放大器正确答案：D解析：数字电路芯片主要包括数字处理器、存储器和数据转换器，而高频放大器属于模拟电路芯片。

2. 下列哪种数字调制技术适用于有线通信系统？A. FM调制B. PWM调制C. ASK调制D. FSK调制正确答案：D解析：FSK调制常用于有线通信系统，如电话调制解调器和调制解调器。

3. 以下哪个不是光电二极管的特点？A. 高灵敏度B. 高速响应C. 可调谐频率D. 相对稳定的工作性能正确答案：C解析：光电二极管的特点包括高灵敏度、高速响应和相对稳定的工作性能，但不具有可调谐频率的特点。

二、多选题1. 以下哪些是数字系统的特点？（可多选）A. 精确、稳定B. 数字化、可编程C. 复杂、高成本D. 高速、低功耗正确答案：A、B、D解析：数字系统的特点主要包括精确、稳定性好，数字化、可编程性强，以及高速、低功耗等。

2. 以下哪些是电子工程师的职责？（可多选）A. 电路设计与优化B. 系统集成与调试C. 工程项目管理D. 软件编程与开发正确答案：A、B、C、D解析：电子工程师的职责包括电路设计与优化，系统集成与调试，工程项目管理，以及软件编程与开发等。

三、判断题1. 电子工程师必须具备良好的沟通能力和团队合作精神。

正确答案：正确解析：电子工程师在工作中需要与团队成员进行良好的沟通，并具备团队合作精神，以便有效完成项目任务。

2. 数字电路芯片只能进行数字信号的处理，无法处理模拟信号。

正确答案：错误解析：数字电路芯片可以处理数字信号，同时也可以通过模数转换器转换模拟信号进行处理。

四、综合题请根据下图所示的数字电路图，回答以下问题。

（图略）1. 该电路的逻辑功能是什么？答案：该电路为2-4译码器，将2位输入信号转换为4位输出信号。

真题和模拟题题目和答案（1）一、（初级、助理必答，50分）请用面包板在EDP试验箱上设计并完成一个运放调理电路。

基本参数如下，输入电压可在0～0.2V可调，放大器放大倍数1～11倍，具有过压保护功能，设计内容包括：（1）完成0～0.2V可调输入分压电路设计，硬件实现。

（8分）（2）输入电压在0.1V左右时，完成1～11倍的放大器电路设计，硬件实现。

（15分）（3）放大器具有输出过压保护电路。

（最大不超过2.5V），硬件实现。

（12分）0～0.2V可调输入分压电路1～11倍的放大器电路2.5 V钳位二极管保护二、已知液晶显示子函数定义如下/******************************************************//函数名称：void lcd_string( uchar *p, uchar flag )//函数功能：1602LCD显示函数//参数功能：*p -- 显示数据首地址；// flag –显示数据在液晶上的行号，可选1或2******************************************************/void lcd_string( uchar *p, uchar flag )请编写一段子程序，在液晶的第一行显示自己的学号，第二行显示自己的姓名（汉语拼音全称）（注意C 语言中字符串指针的使用）答：display(){lcd_string(”*****” ,1);lcd_string(”*****” ,2); //这两句顺序可以调换return;//不用return也算对}三、假设浮点变量AD_Data存放的是从AD采集到的电压数据，由于1602液晶只能显示ASCII码，请把此浮点变量转换为液晶可显示的ASCII码存放到无符号字符数组ad_result[16]中，其中整数部分一位，小数点一位，小数部分三位，用不到的位数全部赋0。

电子工程师试题及答案一、选择题1. 在电路中，电流的流动方向是如何定义的？A. 从电源正极流向负极B. 从电源负极流向正极C. 随机流动D. 以上都不是答案：A2. 欧姆定律的基本公式是什么？A. V = IRB. V = I * RC. I = V / RD. R = V / I答案：A、C、D3. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 砷化镓答案：C二、填空题1. 电阻的基本单位是______，符号为______。

答案：欧姆，Ω2. 一个电路中，如果电压为12V，电阻为6Ω，那么通过电阻的电流为______。

答案：2A3. 电容的单位是______，符号为______。

答案：法拉，F三、简答题1. 简述晶体管的工作原理。

答案：晶体管是一种半导体器件，通常由两个PN结组成。

它主要有两种类型：双极型晶体管（BJT）和金属氧化物半导体场效应晶体管（MOSFET）。

晶体管可以作为放大器或开关使用。

在BJT中，基极电流控制集电极电流，而在MOSFET中，栅极电压控制漏极电流。

2. 解释什么是数字信号和模拟信号，并给出它们的区别。

答案：数字信号是一种用离散值表示的信号，通常用二进制数（0和1）表示。

模拟信号则是连续变化的信号，可以是任何在一定范围内的值。

数字信号的优点包括抗干扰能力强、易于存储和传输，而模拟信号则在某些情况下能提供更高的分辨率和带宽。

四、计算题1. 给定一个串联电路，其中包含三个电阻，分别为R1=100Ω，R2=200Ω，R3=300Ω。

如果电路两端的电压为24V，求通过每个电阻的电流。

答案：首先计算总电阻R_total = R1 + R2 + R3 = 100Ω + 200Ω + 300Ω = 600Ω。

根据欧姆定律，总电流I_total = V / R_total =24V / 600Ω = 0.04A。

由于是串联电路，通过每个电阻的电流相等，即I1 = I2 = I3 = 0.04A。

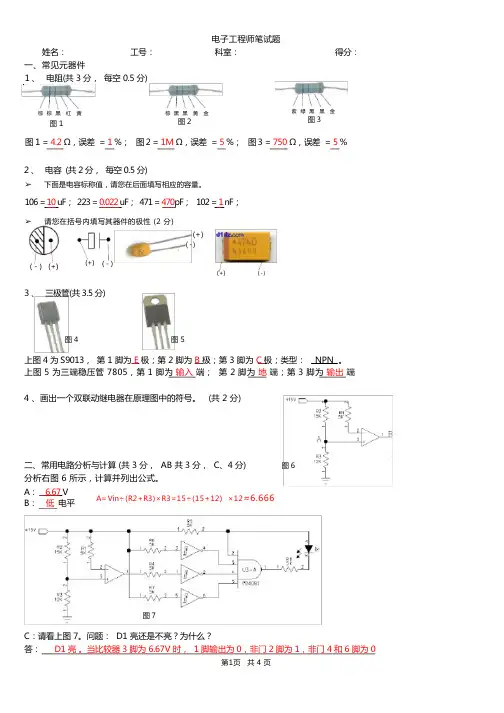

姓名：工号：科室：得分：一、常见元器件1 、电阻(共 3 分，每空 0.5 分)棕棕黑红黄图 1图 1 = 4.2 Ω，误差 = 1 %；棕黑黑黄金图 2图 2 = 1M Ω，误差 = 5 %；紫绿黑黑金图 3图 3 = 750 Ω，误差 = 5 %2 、电容 (共 2 分，每空 0.5 分)➢下面是电容标称值，请您在后面填写相应的容量。

106 = 10 uF； 223 = 0.022 uF； 471 = 470pF； 102 = 1 nF；➢请您在括号内填写其器件的极性 (2 分)(+)(-)( - ) (+) (+) ( - )(+) (-)3 、三极管(共 3.5 分)图 4 图 5上图 4 为 S9013，第 1 脚为E 极；第 2 脚为B 极；第 3 脚为C 极；类型： NPN 。

上图 5 为三端稳压管 7805，第 1 脚为输入端；第 2 脚为地端；第 3 脚为输出端4 、画出一个双联动继电器在原理图中的符号。

(共 2 分)二、常用电路分析与计算 (共 3 分， AB 共 3 分， C、4 分) 图 6分析右图 6 所示，计算并列出公式。

A： 6.67 VB：低电平A=Vin÷(R2+R3)×R3=15÷(15+12) ×12≈6.666图 7C：请看上图 7。

问题： D1 亮还是不亮？为什么？答：D1 亮。

当比较器 3 脚为 6.67V 时， 1 脚输出为 0，非门 2 脚为 1，非门 4 和 6 脚为 0此时与门2 脚为 1，与门输出 1 脚为 0， D1 成立， D1 亮。

三、常见电路制作1、用两个 LM7812 画一个输出为±12V 接线图。

(3 分)2 、简单画一个开关电源电路。

(4 分)3 、用两个电阻，一个三极管，画出一个与“非门”同等的电路。

(3 分)四、常见数字电路符号( 2.5 分)请您填写以下数字电路符号名称(2 输入端或非门) (2 输入端与非门) ( 非门) (3 输入端与非门) ( 3 输入端与门)五、在插件焊锡生产时常见的人为不良现象有哪些？( 2 分)答：连锡、虚焊、漏焊、漏件、插反、错件、不贴板、未剪脚、六、问答题： (共 5 分。

初级认证试题答案一、是非题（每题1分，共20分）1、×2、×3、√4、√5、×6、√7、× 8、√ 9、√ 10、√ 11、× 12、×13、× 14、√ 15、√ 16、√ 17、× 18、√19、× 20、√二、选择题（每题2分，共30分）1、B2、A3、B4、C5、D6、B7、C 8、A 9、D 10、D 11、C 12、B13、D 14、D 15、C三、简答题（每题8分，共24分）1．○1放大器电压增益的计算式为：A V=-βR L´/r be （1分）式中：R L´=R C//R L//r d(1分)○2变化V AGC能改变放大器的电压增益（1.5分）因为V AGC改变后，二极管的导通电阻r d在变化（1.5分）○3C e若开路，则R e上存在电流串联负反馈，使放大器的增益下降，带宽增加（增大）(3分)2．○1这是带阻滤波电路（1分）（答吸收电路、陷波电路也可）其幅频特性如图3.1（2分）○2下述频率信号不易通过本电路（各1分）f1=1/2π√L1C1 ; f2=1/2π√L2C2 ;f3=1/2π√L3C3○3电路中R1、R2、R3三个电阻用来改变三个LC选频回路的Q值，达到改变选频曲线阻带衰减量大小及阻带宽窄的目的。

（3分）3．○1什么是中断？所谓中断就是由于某个事件的发生，CPU暂时中止正在执行的程序，转而执行处理该事例的一个程序（子程序），当这一程序执行完毕后，CPU即自动恢复原程序（主程序）的执行，此过程即为中断。

（3分）○2中断常分为可屏蔽中断和不可屏蔽两种。

（2分）○3中断处理过程常分三个阶段：中断响应、中断服务、中断返回（各1分）四、综合题（每题13分，共26分）1．○1系统的组成框图如图4.1（参考答案）（6分）○2A/D选用条件：二进制位数——10位(1分)转换时间——小于50μs（最低采样周期为T min=1/20×103=10-4/2=50μs）（2分）D/A选用条件：10位二进制，转换时间小于50μs（1分）○3存储容量为20×103×10位×8×60秒÷8位=12MB（3分）2．○1在20KΩ和1KΩ上存在电压串联负反馈。
